相位差测量

光学测量中的相位差测量技术研究一、引言光学测量技术在制造业、医疗仪器、科研等领域中得到了广泛应用。

其中相位差测量技术是一种非常重要的技术手段。

随着科技的不断进步，相位差测量技术也得到了不断的升级和改进。

本文将通过介绍相位差测量技术的基本原理、常见的相位差测量方法以及光纤传感器等实用设备的相位差测量技术应用，来对相位差测量技术进行研究和探讨。

二、相位差测量技术的基本原理相位差测量技术是通过比较两个波之间的相位差来实现精确测量的一种技术方法。

在光学测量中，主要通过引入一些光学元件，对光波进行调制，使其频率比原来发生变化。

当两个波相遇时，可以通过测量它们之间的相位差来测量信号的变化。

在相位差测量中，一般采用干涉法来实现。

干涉法是利用光的波动性质，通过两束光线的干涉，使得两波之间的相位差能够转化为干涉条纹的形式。

根据干涉条纹的移动情况，可以确定两波之间的相位差大小。

三、相位差测量方法的分类根据光波的调制方式，相位差测量技术可以分为以下几种：1. 同步相位差测量方法同步相位差测量方法是指在相位差测量中，将两个频率相同的正弦波进行干涉测量，从而实现相位差测量。

这种方法测量速度较快，但对信号频率的稳定性有一定要求。

2. 扫频相位差测量方法扫频相位差测量方法是通过改变激光器的频率进行干涉测量，从而实现相位差的测量。

这种方法可以应用较广，但测量速度相对较慢。

3. 时域相位差测量方法时域相位差测量方法是指测量在时间范围内的信号变化，从而得到相位差的测量结果。

这种方法可以应用于测量低频信号，如心电图等。

四、相位差测量技术在光纤传感器中的应用光纤传感器是一种应用广泛的传感器，其测量原理是利用光的特性实现信号的测量。

其中相位差测量技术可以被广泛应用。

1. 微细位移测量微细位移测量是指测量物体在微动状态下的位移情况。

光纤传感器中，可以通过利用不同的干涉光束实现微细位移测量。

当目标发生微动时，干涉光束之间的相位差会发生变化，从而可以得到位移值。

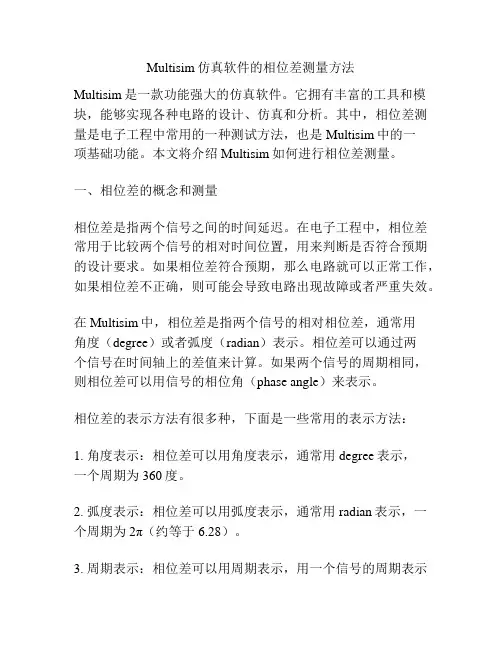

Multisim仿真软件的相位差测量方法Multisim是一款功能强大的仿真软件。

它拥有丰富的工具和模块，能够实现各种电路的设计、仿真和分析。

其中，相位差测量是电子工程中常用的一种测试方法，也是Multisim中的一项基础功能。

本文将介绍Multisim如何进行相位差测量。

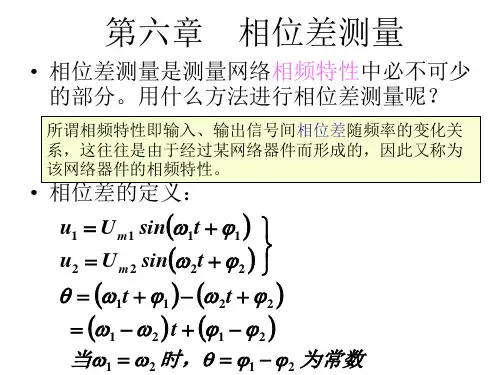

一、相位差的概念和测量相位差是指两个信号之间的时间延迟。

在电子工程中，相位差常用于比较两个信号的相对时间位置，用来判断是否符合预期的设计要求。

如果相位差符合预期，那么电路就可以正常工作，如果相位差不正确，则可能会导致电路出现故障或者严重失效。

在Multisim中，相位差是指两个信号的相对相位差，通常用角度（degree）或者弧度（radian）表示。

相位差可以通过两个信号在时间轴上的差值来计算。

如果两个信号的周期相同，则相位差可以用信号的相位角（phase angle）来表示。

相位差的表示方法有很多种，下面是一些常用的表示方法：1. 角度表示：相位差可以用角度表示，通常用degree表示，一个周期为360度。

2. 弧度表示：相位差可以用弧度表示，通常用radian表示，一个周期为2π（约等于6.28）。

3. 周期表示：相位差可以用周期表示，用一个信号的周期表示另一个信号的相位延迟，通常用T表示。

4. 时差表示：相位差可以用时差表示，即两个信号之间的时间差，通常用t表示。

二、Multisim中的相位差测量方法Multisim中提供了多种方法来测量相位差，下面是一些常用的方法：1. 用示波器测量相位差示波器是电子工程中经常用来测量信号的一种仪器。

在Multisim中，示波器也可以用来测量相位差。

首先，需要将两个信号分别输出到示波器中。

然后，可以使用示波器中的相位差测量功能来计算相位差。

具体步骤如下：1. 将示波器拖入工作区，并将两个信号线分别连接到示波器上。

2. 点击示波器，进入示波器的设置界面。

3. 在设置界面中，可以选择要测量的信号，以及相位差计算的方式。

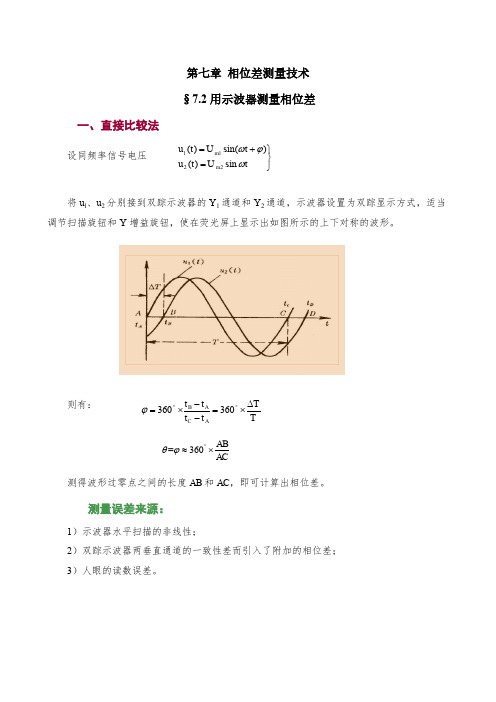

第七章 相位差测量技术§7.2用示波器测量相位差一、直接比较法设同频率信号电压⎭⎬⎫=+=t U t u t U t u m m ωϕωsin )()sin()(2211将u l 、u 2分别接到双踪示波器的Y 1通道和Y 2通道，示波器设置为双踪显示方式，适当调节扫描旋钮和Y 增益旋钮，使在荧光屏上显示出如图所示的上下对称的波形。

则有：=360AB ACθϕ︒≈⨯ 测得波形过零点之间的长度AB 和AC ，即可计算出相位差。

测量误差来源：1）示波器水平扫描的非线性；2）双踪示波器两垂直通道的一致性差而引入了附加的相位差；3）人眼的读数误差。

TT t t t t A C A B ∆⨯=--⨯=︒︒360360ϕ二、椭圆法u 1加于Y 通道，u 2加于X 通道，则光点沿垂直及水平的瞬时位移量y 和x 分别为⎩=⎨⎧=x K u y K u X 2Y 1式中，K Y 、K X 为比例常数。

设u 1、u 2分别为⎩=⎨⎧=+ωωϕu U tu U t m m sin sin()2211整理得=+=+=+ωϕωϕωϕωϕY t Y t y K U t Y t m sin cos cos sin sin()sin()m m Y 1m ==ωωx K U t X t m sin sin X 2m式中，Y m 、X m 分别为光点沿垂直及水平方向的最大位移。

由上式得ω=sin /t x X m则=+-ϕϕX y x X x Y (cos sin )mm m 22 这是一个广义的椭圆方程，其椭圆图形如下图所示，令y =0，x =0，求出椭圆与垂直、水平轴的交点y 0、x 0分别等于⎩=±⎨⎧=±ϕϕx X y Y sin sin 0m 0m可解得相位差为=±=±ϕY X y x arcsin()arcsin()m m00设椭圆的长轴为A ，短轴为B ，可以证明相位差为：ϕ=2arctan B A有缘学习更多＋谓ｙｇｄ３０７６考证资料或关注桃报：奉献教育（店铺）示波器Y通道、X通道的相频特性一般不会是完全一样的，这要引起附加相位差，又称系统的固有相位差。

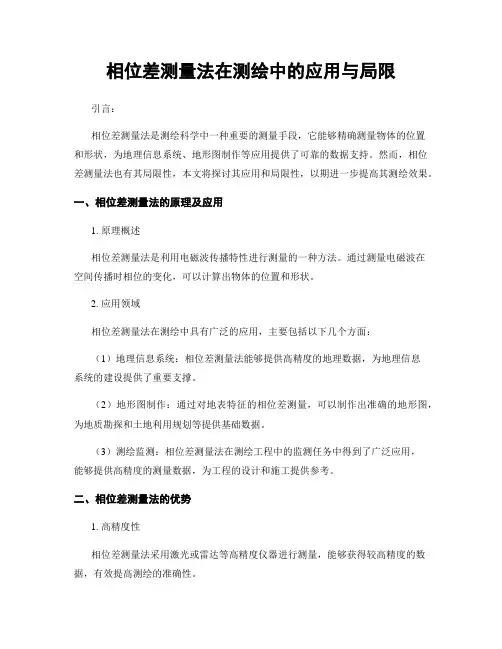

相位差测量法在测绘中的应用与局限引言：相位差测量法是测绘科学中一种重要的测量手段，它能够精确测量物体的位置和形状，为地理信息系统、地形图制作等应用提供了可靠的数据支持。

然而，相位差测量法也有其局限性，本文将探讨其应用和局限性，以期进一步提高其测绘效果。

一、相位差测量法的原理及应用1. 原理概述相位差测量法是利用电磁波传播特性进行测量的一种方法。

通过测量电磁波在空间传播时相位的变化，可以计算出物体的位置和形状。

2. 应用领域相位差测量法在测绘中具有广泛的应用，主要包括以下几个方面：（1）地理信息系统：相位差测量法能够提供高精度的地理数据，为地理信息系统的建设提供了重要支撑。

（2）地形图制作：通过对地表特征的相位差测量，可以制作出准确的地形图，为地质勘探和土地利用规划等提供基础数据。

（3）测绘监测：相位差测量法在测绘工程中的监测任务中得到了广泛应用，能够提供高精度的测量数据，为工程的设计和施工提供参考。

二、相位差测量法的优势1. 高精度性相位差测量法采用激光或雷达等高精度仪器进行测量，能够获得较高精度的数据，有效提高测绘的准确性。

2. 无接触性相位差测量法不需要与物体接触，只需通过远程测量就能获取数据，减少了测量过程中对物体的干扰，保持了物体的完整性。

3. 非侵扰性相位差测量法对测量对象没有破坏性，无需触及测量对象，尤其适用于对易损物体进行测量。

三、相位差测量法的局限性1. 海拔测量误差大相位差测量法在测量海拔时容易受到大气条件的影响，导致测量误差增大。

尤其在气压变化较大的地区，需要对数据进行修正。

2. 环境限制相位差测量法对环境要求较高，如大气条件、天气等都会对测量结果产生影响，因此需要选择合适的测量环境和仪器。

3. 必须有明显的特征点相位差测量法需要物体表面有明显的特征点才能进行测量，否则无法准确获取数据。

对于平整或光滑的表面，其测量精度可能会下降。

四、相位差测量法的发展趋势1. 多领域应用随着技术的不断提升，相位差测量法在地质勘探、城市规划、交通运输等领域的应用将会越来越广泛。

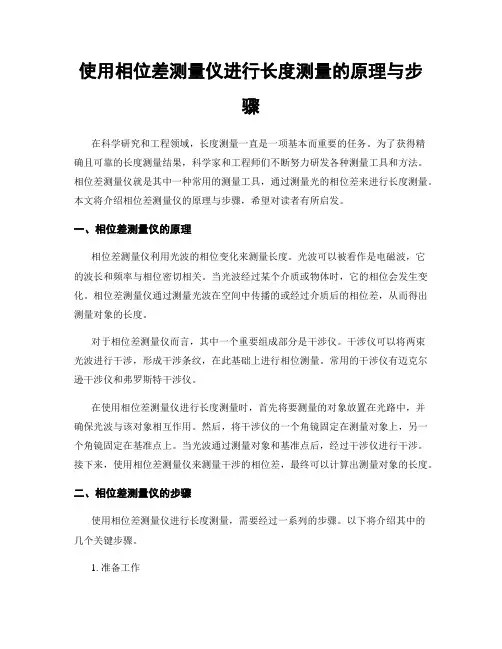

使用相位差测量仪进行长度测量的原理与步骤在科学研究和工程领域，长度测量一直是一项基本而重要的任务。

为了获得精确且可靠的长度测量结果，科学家和工程师们不断努力研发各种测量工具和方法。

相位差测量仪就是其中一种常用的测量工具，通过测量光的相位差来进行长度测量。

本文将介绍相位差测量仪的原理与步骤，希望对读者有所启发。

一、相位差测量仪的原理相位差测量仪利用光波的相位变化来测量长度。

光波可以被看作是电磁波，它的波长和频率与相位密切相关。

当光波经过某个介质或物体时，它的相位会发生变化。

相位差测量仪通过测量光波在空间中传播的或经过介质后的相位差，从而得出测量对象的长度。

对于相位差测量仪而言，其中一个重要组成部分是干涉仪。

干涉仪可以将两束光波进行干涉，形成干涉条纹，在此基础上进行相位测量。

常用的干涉仪有迈克尔逊干涉仪和弗罗斯特干涉仪。

在使用相位差测量仪进行长度测量时，首先将要测量的对象放置在光路中，并确保光波与该对象相互作用。

然后，将干涉仪的一个角镜固定在测量对象上，另一个角镜固定在基准点上。

当光波通过测量对象和基准点后，经过干涉仪进行干涉。

接下来，使用相位差测量仪来测量干涉的相位差，最终可以计算出测量对象的长度。

二、相位差测量仪的步骤使用相位差测量仪进行长度测量，需要经过一系列的步骤。

以下将介绍其中的几个关键步骤。

1. 准备工作在开始测量之前，需要进行一些准备工作。

首先，检查相位差测量仪以确保其正常工作。

其次，准备好测量对象和基准点，确保它们没有损坏或污染。

同时，将相位差测量仪与计算机或数据采集器连接，以便后续数据处理和结果分析。

2. 校准测量仪器为了确保测量的准确性，必须对相位差测量仪进行校准。

校准的目标是获得仪器的基准值和误差范围。

校准可以通过使用已知长度的标准参照物进行，比如金属尺子。

根据已知长度与测量的相位差之间的关系，可以建立一个校准曲线，从而在未知长度的测量中进行修正。

3. 进行测量在准备工作和校准完成后，可以开始进行测量。

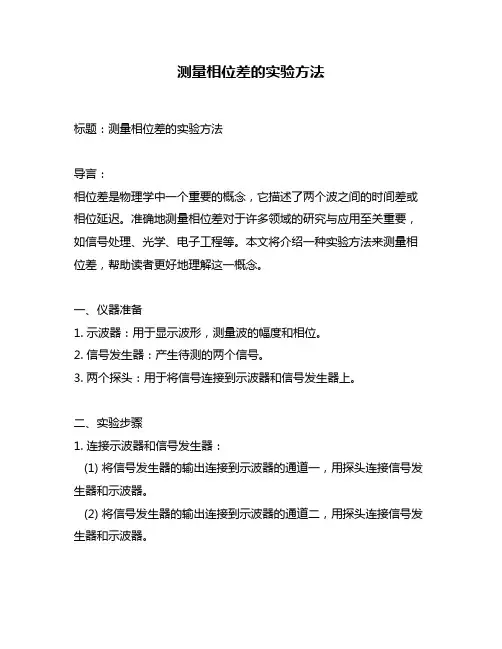

测量相位差的实验方法标题：测量相位差的实验方法导言：相位差是物理学中一个重要的概念，它描述了两个波之间的时间差或相位延迟。

准确地测量相位差对于许多领域的研究与应用至关重要，如信号处理、光学、电子工程等。

本文将介绍一种实验方法来测量相位差，帮助读者更好地理解这一概念。

一、仪器准备1. 示波器：用于显示波形，测量波的幅度和相位。

2. 信号发生器：产生待测的两个信号。

3. 两个探头：用于将信号连接到示波器和信号发生器上。

二、实验步骤1. 连接示波器和信号发生器：(1) 将信号发生器的输出连接到示波器的通道一，用探头连接信号发生器和示波器。

(2) 将信号发生器的输出连接到示波器的通道二，用探头连接信号发生器和示波器。

2. 设置信号发生器：(1) 调节信号发生器的频率和振幅，使其适合实验需求。

(2) 分别设置两个信号发生器的相位差。

可以选择从0到360度的任意相位差。

3. 设置示波器：(1) 调节示波器的时间和电压刻度，使波形清晰可见。

(2) 将示波器设置为XY模式，以便观察相位差。

4. 观察示波器的显示：(1) 分别观察示波器的通道一和通道二的波形显示。

(2) 如果两个信号的相位差为0度，它们的波形将完全重合。

(3) 如果相位差不为0度，波形将出现相对位移。

5. 测量相位差：(1) 使用示波器的测量功能，测量两个波形之间的时间差或相位延迟。

(2) 示波器通常提供测量功能，如峰值差、周期差等。

(3) 根据实验需求选择合适的测量方法。

6. 记录测量结果：(1) 将测量得到的相位差记录下来。

(2) 可以尝试不同相位差下的测量，以获得更多数据。

三、实验结果与讨论1. 实验结果：(1) 在不同相位差下，测量得到的相位差值可以用图表或数据表格表示。

(2) 可以观察到相位差随着设置相位差的增加而改变。

2. 实验讨论：(1) 这个实验方法可以帮助我们直观地观察和测量相位差。

(2) 实验结果可以验证相位差的概念，并可用于进一步的研究和应用。

用示波器测量相位差的方法一、前言在电子技术领域中，相位差是非常重要的一个参数。

它可以用来描述两个信号之间的时间差，是许多电路和系统设计中必须考虑的因素。

而测量相位差的方法也是非常关键的，因为只有准确地测量了相位差，才能保证电路或系统的正常运行。

本文将介绍用示波器测量相位差的方法，包括仪器准备、接线方法、操作步骤等方面。

二、仪器准备1. 示波器：必须具有双通道功能，并且能够显示两个信号波形。

2. 信号源：提供两个相位不同但频率相同的信号。

信号源可以是任何可以输出正弦波或方波的设备，如函数发生器、信号发生器等。

3. 接线：需要一些连接线和探头来连接示波器和信号源。

三、接线方法1. 将示波器通道1和通道2分别与信号源输出端口连接。

通常情况下，通道1连接到主要信号源输出端口，而通道2连接到参考信号源输出端口。

2. 如果使用探头，则将探头插入示波器输入端口，并将另一端连接到信号源输出端口。

3. 确保连接正确无误，并且所有设备都已打开和调整好参数。

四、操作步骤1. 打开示波器，并将它设置为双通道模式。

确保通道1和通道2均已启用，并且它们的垂直灵敏度和时间基准已经调整好。

2. 设置示波器触发模式为“内部触发”，并选择一个适当的触发电平。

3. 调整信号源，使其产生两个相位不同但频率相同的信号。

可以使用正弦波或方波信号，但必须确保两个信号具有相同的频率。

4. 将通道1和通道2分别与两个信号源连接。

如果使用探头，则将其插入示波器输入端口，并将另一端连接到信号源输出端口。

5. 调整示波器水平扫描控制，使得两个信号在屏幕上能够清晰地显示出来，并且它们之间的时间差可以直观地看出来。

6. 测量相位差：在示波器屏幕上选择一个参考位置，如正弦波或方波的峰值位置。

然后测量第二个信号与参考位置之间的时间差。

这个时间差就是两个信号之间的相位差。

7. 重复以上步骤，直到得到准确的相位差测量结果。

五、注意事项1. 在进行测量时，必须确保两个信号具有相同的频率。

测量相位差的方法一、前言相位差是指两个波形之间的时间差，它在信号处理、通信系统、电路设计等领域中都有着广泛的应用。

测量相位差的方法也因此成为了一个重要的研究领域。

本文将介绍几种常见的测量相位差的方法及其原理。

二、比较法比较法是一种基于频率计算器和计数器的测量方法。

它通过将两个信号输入到频率计算器中，然后再将其输出到计数器中进行计数，最后通过比较两个信号的计数值来得到相位差。

具体步骤如下：1. 将待测信号和参考信号输入到频率计算器中，并设置好对应的频率范围。

2. 将频率计算器输出的脉冲信号输入到计数器中，并设置好对应的时间窗口。

3. 计算出待测信号和参考信号分别在时间窗口内产生了多少个脉冲。

4. 比较待测信号和参考信号产生脉冲数之间的差值，即可得到相位差。

三、插值法插值法是一种基于数字化信号处理技术的测量方法。

它通过将待测信号和参考信号进行数字化处理，并将其插值到同一采样率下，然后再通过计算两个信号之间的差值来得到相位差。

具体步骤如下：1. 将待测信号和参考信号进行采样，并将其转换为数字信号。

2. 对待测信号和参考信号进行插值处理，使它们在同一采样率下。

3. 计算出待测信号和参考信号在同一时间点上的数值差值。

4. 将数值差值转换为相位差，即可得到最终结果。

四、FFT法FFT法是一种基于傅里叶变换的测量方法。

它通过将待测信号和参考信号进行傅里叶变换，并将其转换为频域表示，然后再通过计算两个信号之间的相位角度来得到相位差。

具体步骤如下：1. 将待测信号和参考信号进行傅里叶变换，并将其转换为频域表示。

2. 计算出待测信号和参考信号在对应频率上的相位角度。

3. 将相位角度转换为时间上的相位差，即可得到最终结果。

五、小结以上三种方法都有各自的优缺点。

比较法的优点是简单易行，但精度受到频率计算器和计数器的限制；插值法的优点是精度高，但需要进行数字化信号处理；FFT法的优点是能够处理多个频率分量，但需要进行傅里叶变换。

一二测量相位差的方法主要有哪些？ 测量相位差可以用示波器测量，也可以把相位差转换为时间间隔，先测量出时间间隔，再换算为相位差，可以把相位差转换为电压，先测量出电压，再换算为相位差，还可以与标准移相器进行比较的比较法(零示法)等方法。

怎么用示波器来测量相位差? 应用示波器测量两个同频正弦电压之间的相位差的方法很多，本节介绍具有实用意义的直接比较法。

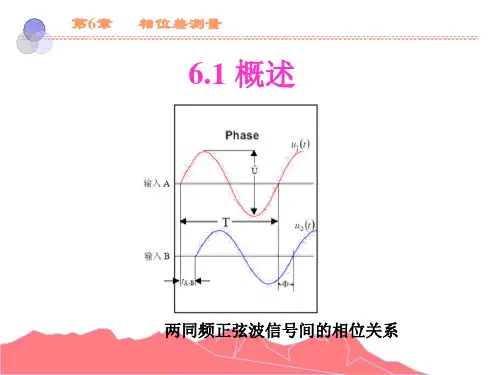

将u1、u2分别接到双踪示波器的Y1通道和Y2通道，适当调节扫描旋钮和Y增益旋钮，使荧光屏显示出如图2.42所示的上、下对称的波形。

比较法测量相位差 设u1过零点分别为A、C点，对应的时间为t A、t C；u2过零点分别为B、D点，对应的时间为t B、t D。

正弦信号变化一周是360°，u1过零点A比u2过零点B提前t B-t A出现，所以u1超前u2的相位。

u1超前u2的相位，即u1与u2的相位差为(2.56) T为两同频正弦波的周期; ΔT为两正弦波过零点的时间差。

数字式相位计的结构与工作原理是什么?三数字相位计框图 将待测信号u1(t)和u2(t)经脉冲形成电路变换为尖脉冲信号，去控制双稳态触发电路产生宽度等于ΔT的闸门信号以控制时间闸门的启、闭。

晶振产生的频率为fc的正弦信号，经脉冲形成电路变换成频率为fc的窄脉冲。

在时间闸门开启时通过闸门加到计数器， 得计数值n，再经译码，显示出被测两信号的相位差。

这种相位计可以测量两个信号的“瞬时”相位差，测量迅速，读数直观、清晰。

数字式相位计称做“瞬时”相位计，它可以测量两个同频正弦信号的瞬时相位，即它可以测出两同频正弦信号每一周期的相位差。

基于相位差转换为电压方法的模拟电表指示的相位计的测量原理是什么? 如图2.44所示，利用非线性器件把被测信号的相位差转换为电压或电流的增量，在电压表或电流表表盘上刻上相位刻度，由电表指示可直读被测信号的相位差。

转换电路常称做检相器或鉴相器。

常用的鉴相器有差接式相位检波电路和平衡式相位检波电路两种。

测绘技术中的相位差测量原理和应用测绘技术是应用科学的一个重要领域，它涉及到地球表面的测量、制图和空间信息的获取与分析。

而在测绘技术中，相位差测量是一项被广泛采用的技术，具有重要的地位和应用价值。

相位差测量是一种基于波的干涉原理的测量方法，主要用于测量物体的相位差或距离差。

它的基本原理是通过测量波源分裂后到达目标物体后的两个波的相位差，从而推算出目标物体到波源的距离。

这种测量方法十分精确，可以达到亚毫米级别的测量精度。

在测绘技术中，相位差测量的应用非常广泛。

其中一个重要的应用领域是地形测绘。

地形测绘是指对地表的起伏、高程、坡度等特征进行测量与分析，以制作地形图等地形信息产品。

而相位差测量可以通过测量目标物体与测绘设备之间的距离差，实现对地形的精确测量。

通过将相位差测量结果与其他测量数据相结合，可以制作出高精度的地形图，为地质勘探、土地规划和建筑设计等领域提供重要的参考数据。

除了地形测绘，相位差测量在工程测量中也有广泛的应用。

在大型工程建设中，如桥梁、隧道、高速公路等，相位差测量可以用于测量结构物的变形和沉降。

通过监测结构物的相位差变化，可以及时发现结构的松动、裂缝等问题，进而采取相应的维修和加固措施。

这样可以确保工程的安全性和可靠性。

相位差测量还在地下水资源调查和管理中起到了重要的作用。

地下水是重要的水资源之一，而对地下水的准确测量和监测对于保护和管理地下水资源具有重要意义。

相位差测量可以通过测量地下水与地表的距离差，实现对地下水位的测量与监测。

这对于及时掌握地下水位的变化情况，预测地下水资源的变化趋势和采取有效的保护措施具有重要意义。

除了以上的应用领域，相位差测量在航空测量、卫星导航和电磁测量等领域也有广泛的应用。

而随着测绘技术的不断发展和创新，相位差测量技术也在不断改进和完善。

例如，利用全球卫星导航系统和高精度测量设备，相位差测量的精度和范围得到了显著提高。

综上所述，相位差测量是一项在测绘技术中被广泛使用的测量方法。

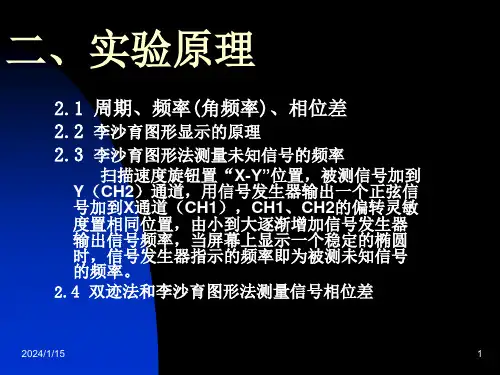

一、观察李萨如图形比较两个同频率交流电相［位］差
将一个正弦波电压加到荧光屏垂直偏转板，把另一个正弦波电压加到水平偏转板。

这样，在荧光屏上出现的图形为一个椭圆，由它能很容易求出两电压之间的相［位］差。

其原理如下：
设加在垂直偏转板上的电压为，加在水平偏转板上的电压为
，则两正弦电压间的相［位］差为φ。

当ωt＝0时，
，。

由此可求出U x在x轴上的截距
，式中M x为示波器的放大器在水平方向上的偏转灵敏度。

设水平方向的最大偏移为b，则有b＝M x U x
因
故
从图4．38－4可见，两个交流电压的相[位]差，可以由它们形成的李萨如图形在x轴方向上的截距和最大位移之比求出。

同频率的两个交流电在荧光屏上的图
形，由两电压的相[位]差确定，如图4．38
－5所示。

如果两个交流电的最大值U x和U y相
同，且示波器的放大器在水平与竖直方向的偏转灵敏度相同，根据振动的合成规律很容易知道，当两电压的相[位]差φ＝0°或φ＝180°时，图形是一条与x轴夹角为45°或135°的直线；当φ＝90°或270°时，图形为一个圆。

二、如图所示：
相[位]差Δφ＝（ΔS／λ）×360°
三、。

实验二相位差测量一、实验目的1、掌握将相位差转换为电压的原理。

2、掌握脉冲电压的脉宽与电压平均值成正比的原理。

3、掌握磁电系仪表的基本读数是电流（电压）的平均值。

4、了解硬件电路的设计方法和基本的硬件调试方法。

二、实验类型综合型三、实验仪器四、实验原理1、原理图图1 相位表原理图2、电路原理此电路可以检测-180--+180的相位差。

两路输入信号Y1、Y2经整形后成为两路与原信号同频率同相位的方波。

方波送入异或门CD4070，CD4070的输出是电压脉冲，脉冲宽度与输入信号的相位差绝对值成正比。

用磁电式仪表测CD4070的输出电压（根据磁电系仪表的原理，测量值为电压的平均值），测量值Uo与脉冲宽度成线性关系。

因此可得Uo与输入信号的相位差绝对值成正比。

输入信号的超前、滞后由LED显示，当Y1超前Y2时，LED1亮；当Y1滞后Y2时，LED2亮。

3、 相位差与时间差的关系4、 脉冲电压的平均值与脉宽成正比其中：a ——脉宽。

T ——脉冲电压周期。

U H ——脉冲电压高电平。

5、 磁电系电压表的读数是电压的平均值。

五、实验内容和要求1、内容和要求搭出相位差测量电路，并在具体电路上验证，调系数。

具体要求：掌握基本的硬件插接技术，布线必须正确、接触良好，其次要求布线合理、清晰、美观。

2、测量数据构造如图2所示的电路，信号发生器产生频率为100Hz 的正弦波，调节RC 参数可以改变Y1（电源电压）与Y2（电阻电压，与回路电流同相位）之间的相位差，记为0j 。

Y1和Y2作为相位表的输入信号，用磁电系电压表（或万用表测量）测量相位表的输出电压，当输出电压测出后，脉宽a 就可以算出来，a 算出来后，相位差也就可以算出来，记为1j ，比较0j 和1j 。

记录发光二极管（LED ）的状态，用以确定两路正弦信号的相位关系（超前/滞后）。

图2 用相位表测量阻抗角3、硬件调试方法制作硬件时，若输出电压值或LED 的状态不正确，需调试硬件电路，找出错误并改正。

相位差测量光速实验报告1. 引言相位差测量光速实验是一种常用的实验方法，用于测量光的传播速度。

本实验通过测量光的相位差变化，从而得到光速的近似值。

本文将详细介绍相位差测量光速实验的步骤和结果分析。

2. 实验步骤2.1 实验器材准备本实验所需器材如下： - 激光器 - 两个光电传感器 - 运动平台 - 光学元件：透镜、反射镜等 - 电子计时器2.2 实验设计1.将激光器固定在光学台上，调整其位置和方向，使激光束尽可能垂直地照射到运动平台上的第一个光电传感器上。

2.在运动平台上放置一个反射镜，使激光束经过反射后照射到第二个光电传感器上。

反射镜的位置需要与激光器与两个光电传感器之间的距离相等。

3.使用透镜等光学元件，调整光束的直径和形状，以确保光束充分覆盖光电传感器的接收面积。

4.连接光电传感器和电子计时器，并确保测量电路的正常工作。

2.3 实验操作1.打开激光器，调整其输出功率，使光束亮度适中。

2.将运动平台上的第一个光电传感器置于高亮度位置，记录下此时的时间作为初始时间。

3.记录下第一个光电传感器接收到的激光信号的时间。

4.移动运动平台，使激光束经过反射后照射到第二个光电传感器上。

5.记录下第二个光电传感器接收到的激光信号的时间。

2.4 数据处理1.计算第一个光电传感器接收到激光信号后的时间间隔。

2.计算第二个光电传感器接收到激光信号后的时间间隔。

3.通过时间间隔的差值计算出光的相位差。

4.根据光的相位差和反射镜与传感器之间的距离，计算出光的传播速度。

3. 实验结果分析根据实验数据，我们可以得到光的相位差和传播速度的近似值。

通过多次实验的平均值，可以得到更准确的结果。

4. 实验注意事项1.激光器的使用需要遵循相关安全规定，避免直接照射眼睛。

2.实验器材的放置和调整需要小心操作，避免碰撞和损坏。

3.实验过程中要确保光电传感器的接收面积被光束充分覆盖，以保证测量结果的准确性。

4.实验数据的处理应遵循科学规范，进行有效的数据筛选和统计分析。
