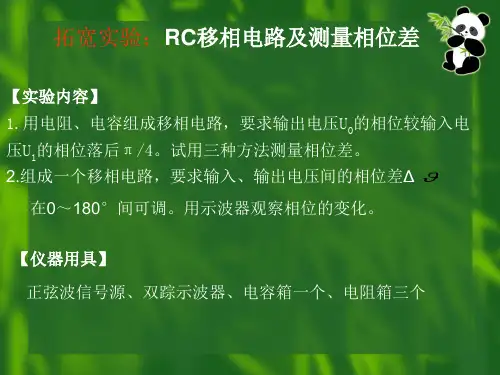

RC移相电路及测量相位差

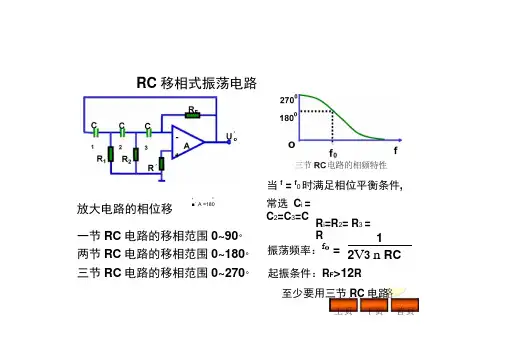

RC移相式振荡电路放大电路的相位移屮O■：A =180当f = f0时满足相位平衡条件,常选C i =C2=C3=CR i=R2= R3 =R一节RC电路的移相范围0~90°两节RC电路的移相范围0~180°振荡频率：f o=12V3 n RC三节RC电路的移相范围0~270°起振条件：R F>12R至少要用三节RC电路RC 移相式正弦波振荡器发布时间:2011-12-8 9:51:29访问次数:782所示是RC 移相式正弦波振荡器。

电路中，VT1管接成共发射极放大器，VTI 为振荡管，Uo 是振荡器1 .直流电路分析电路中的电阻R3和R4构成VT1的分压式偏置电路，R5是VT1集电极负载电阻，R6是VT1发射极电阻,图 11-2 的输出信号, 为正弦波信号VT1 具备处于放大状态的直流电路工作条件。

VT1 工作在放大状态下，这是一个振荡器所需的。

2．正反馈电路分析无论是什么类型的振荡器，必须存在正反馈环节，共发射极放大器具有反相的作用，即输出信号电压与输入信号电压之间相位差为180 。

，如若对放大器的输出信号再移相180 。

后加到放大器的输入端，那么就移相了360 。

，这样反馈回来的信号与输入信号之间是同相的关系，就是正反馈了。

这后180 。

的相移要靠RC 移相电路来实现。

由RC 移相电路工作特性可知，RC 电路可以对信号进行移相，每一节RC 移相电路对输入信号的相位移最大为90 。

，但此时输出信号电压已经为零了，就不能满足振荡的幅度条件了，这样最大移相量不能采用90 。

，所以要再移相180 。

必须至少要三节RC 移相电路。

电路中，电容Cl 和电阻Rl 构成第一带RC 超前移相式电路，C2 相R2 构成第二节RC 移相电路，C3 和放大器输入电阻（由R3 、R4 和VT1 的输入电阻并联）构成第三节RC 移相电路。

这三节RC 移相电路对信号移相180 。

，加上VT1 共发射极放大器本身的180 。

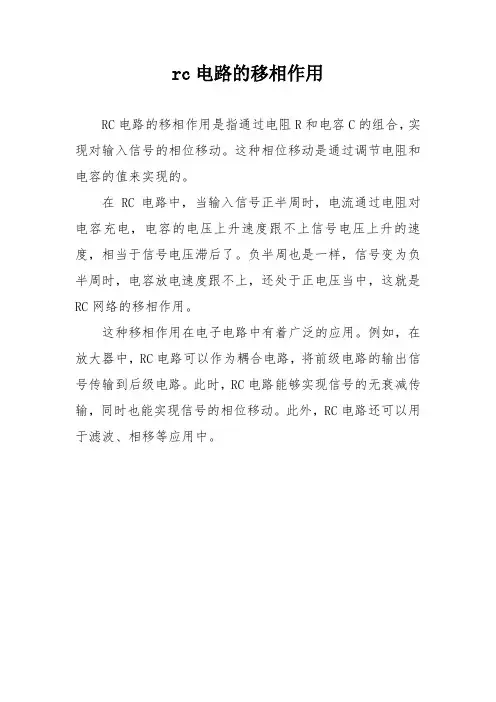

rc电路的移相作用
RC电路的移相作用是指通过电阻R和电容C的组合，实现对输入信号的相位移动。

这种相位移动是通过调节电阻和电容的值来实现的。

在RC电路中，当输入信号正半周时，电流通过电阻对电容充电，电容的电压上升速度跟不上信号电压上升的速度，相当于信号电压滞后了。

负半周也是一样，信号变为负半周时，电容放电速度跟不上，还处于正电压当中，这就是RC网络的移相作用。

这种移相作用在电子电路中有着广泛的应用。

例如，在放大器中，RC电路可以作为耦合电路，将前级电路的输出信号传输到后级电路。

此时，RC电路能够实现信号的无衰减传输，同时也能实现信号的相位移动。

此外，RC电路还可以用于滤波、相移等应用中。

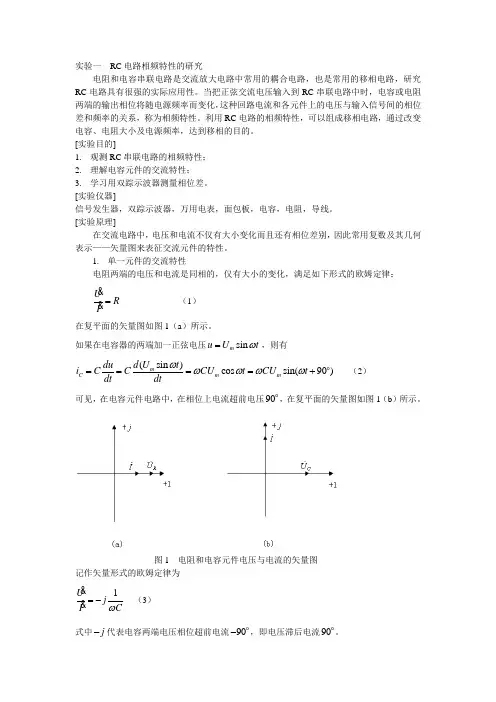

实验一 RC 电路相频特性的研究电阻和电容串联电路是交流放大电路中常用的耦合电路，也是常用的移相电路，研究RC 电路具有很强的实际应用性。

当把正弦交流电压输入到RC 串联电路中时，电容或电阻两端的输出相位将随电源频率而变化，这种回路电流和各元件上的电压与输入信号间的相位差和频率的关系，称为相频特性。

利用RC 电路的相频特性，可以组成移相电路，通过改变电容、电阻大小及电源频率，达到移相的目的。

[实验目的]1. 观测RC 串联电路的相频特性；2. 理解电容元件的交流特性；3. 学习用双踪示波器测量相位差。

[实验仪器]信号发生器，双踪示波器，万用电表，面包板，电容，电阻，导线。

[实验原理]在交流电路中，电压和电流不仅有大小变化而且还有相位差别，因此常用复数及其几何表示——矢量图来表征交流元件的特性。

1. 单一元件的交流特性电阻两端的电压和电流是同相的，仅有大小的变化，满足如下形式的欧姆定律：UR I= （1） 在复平面的矢量图如图1（a ）所示。

如果在电容器的两端加一正弦电压sin m u U t ω=，则有(sin )cos sin(90)m C m m d U t du i CCC U t C U t dtdtωωωωω====+（2）可见，在电容元件电路中，在相位上电流超前电压90，在复平面的矢量图如图1（b ）所示。

图1 电阻和电容元件电压与电流的矢量图 记作矢量形式的欧姆定律为1U jI Cω=- （3） 式中j -代表电容两端电压相位超前电流90- ，即电压滞后电流90。

2. RC 串联电路相频特性电路如图2（a ）所示，令ω表示电源的角频率，R C U I U U 、、、分别表示电源电压、电流、电阻上电压、电容上电压的有效值，则有I =（4）R U IR = （5） C IU Cω=（6）电压U 滞后电流I 的相位为1arctanC Rϕω= （7）若用矢量求解法应以电流为参考矢量，作R U 、CU 及其合成的总电压U 的矢量图，如图2（b ）所示。

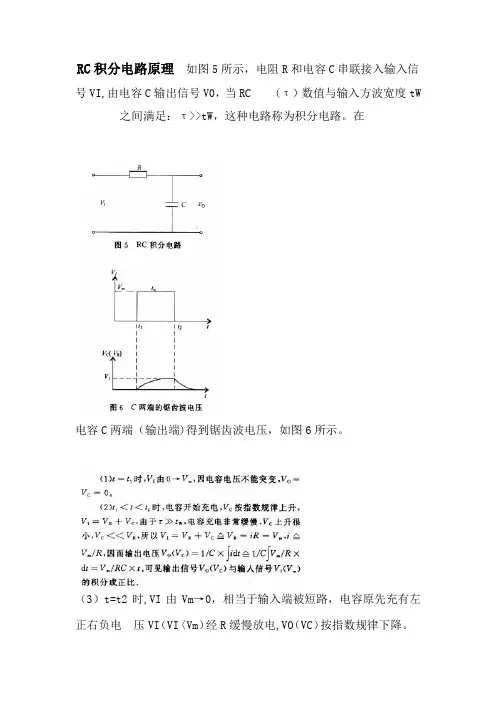

RC积分电路原理如图5所示，电阻R和电容C串联接入输入信号VI,由电容C输出信号V0，当RC (τ）数值与输入方波宽度tW 之间满足：τ>>tW，这种电路称为积分电路。

在电容C两端（输出端)得到锯齿波电压，如图6所示。

（3）t=t2时,VI由Vm→0，相当于输入端被短路，电容原先充有左正右负电压VI（VI〈Vm）经R缓慢放电,VO（VC）按指数规律下降。

这样，输出信号就是锯齿波，近似为三角形波，τ〉〉tW是本电路必要条件,因为他是在方波到来期间，电容只是缓慢充电，VC 还未上升到Vm时，方波就消失，电容开始放电,以免电容电压出现一个稳定电压值,而且τ越大，锯齿波越接近三角波。

输出波形是对输入波形积分运算的结果，他是突出输入信号的直流及缓变分量,降低输入信号的变化量。

由集成运算放放大器与RC电路构成的积分电路，可以实现接近理想的积分。

RC积分电路常用来构成锯齿波发生器,积分抗干扰电路和补偿电路等。

＊RC延时电路电路原理rc延时电路如图所示电路的延时时田可通过R或C的大小来调整，但由于延时电路简单，存在着延时时间短和精度不高的缺点。

对于需要延时时间较长并且要求准确的场合，应选用时司继电器为好.在自动控制中，有时为了便被控对象在规定的某段时间里工作或者使下一个操作指令在适当的时刻发出，往往采用继电器延时电路.图给出了几种继电器延时电路。

图(a）所示电路为缓放缓吸电路,在电路接通和断开时，利用RC的充放电作用实现吸合及释放的延时，这种电路主要用在需要短暂延时吸合的场合.有时根据控制的需要，只要求继电器缓慢释放，而不允许缓慢吸合，这时可采用图（b)所示的电路。

当刚接通电源时，由于触点KK一l为常开状态，因而RC延时电路不会对吸合的时间产生延时的影响，而当继电器K.吸合后，其触点Kk—1，闭合,使得继电器kk的释放可缓慢进行。

简单的计算出RC延时电路所产生的时间延时，例如R=470K,C=0。

15UF 时间常数直接用R*C就行了！＊RC滤波电路原理在模拟电路，由RC组成的无源滤波电路中，根据电容的接法及大小主要可分为低通滤波电路（如图7）和高通滤波电路（如图8）。

RC移相器原理一、什么是移相器？移相器（Phase shifter）是一种能够改变信号相位的电路或设备。

相位是描述两个或多个波形之间的偏移量的物理量，常用角度来表示。

在电路和通信系统中，移相器被广泛应用于频率合成、调制解调、滤波和干扰消除等方面。

二、RC移相器的基本原理RC移相器是一种简单而常用的移相器，它由电阻（Resistance）和电容（Capacitance）组成。

移相器的基本原理是通过改变电路中电阻和电容的数值来改变信号的相位。

三、RC移相器的电路图以下是一个典型的RC移相器电路图：R1IN┈┈┈┈┈┈┈░┈┈┈┈┈┈┈┈┈┈┈┈┈┈░┈┈┈┈┈┈┈┈┈┈┈░░ R2░░░┃┃┃┃OUT┈┈┈┈┈┈┈┈┈░┈┈┈┈┈┈┈┈┈┈┈┈┈┈░┈┈┈┈┈┈┈┈┈░ C1四、RC移相器的工作原理当输入信号通过电阻R1进入RC移相器时，一部分信号电流通过电容C1流过和电阻R2，形成输出信号。

在正弦波输入的情况下，输出信号的相位会相对于输入信号发生移动。

在移相器的工作原理中，主要涉及到两个重要的参数：角频率和RC系数。

•角频率（Angular Frequency）是指正弦波的周期性变化所需要的时间，用单位时间内的弧长来表示。

•RC系数是指电阻和电容在移相器中所占的比例。

当输入信号的角频率等于移相器的截止频率时，输出信号的相位将会发生最大的移动。

相位移动的方向将根据输入信号的频率与移相器的截止频率的比较结果来决定。

五、RC移相器的应用RC移相器在实际应用中具有广泛的用途，下面列举了一些常见的应用：1.频率合成器：通过调整RC移相器的相位移动，可以合成不同频率的输出信号。

2.相位调制：利用RC移相器可以改变信号的相位，从而实现相位调制。

3.调制解调器：在调制解调过程中，移相器被用于调整信号的相位，以实现数据的传输和解析。

4.滤波器：通过合理设计RC移相器，可以构建频率选择性滤波器，用于去除特定频率范围内的信号干扰。

正絃波移相电路检测一：实验原理1.移相电路原理RC阻容移相电路，它是根据电阻R和电容C的分压相位不同，Ur和Uc合成的输出电压Uo的相位随着Ur和Uc的变化而变化，从而产生相移。

在R-C串联电路中，若输入电压是正弦波，则在电路中各处的电压、电流都是正弦波。

从相量图可以看出，输出电压相位超前输入电压相位一个φ角，如果输入电压大小不变，则当改变电源频率f或电路参数R或C时，φ角都将改变，而且相位轨迹是一个半圆。

同理可以分析出，以电容电压作为输出电压时，输出电压相位滞后输入电压相位一个φ角,同时改变电源频率f或电路参数R或C时，φ角也都将改变。

图A用相量图表示了简单串联电路中电阻和电容两端的电压U R、U C和输入电压U的关系，值得注意的是：相量法的适用范围是正弦信号的稳态响应，并且在R、C的值都已固定的情况下，由于X c 的值是频率的函数，因此，同一电路对于不同频率正弦信号的相量图表示并不相同。

在这里，同样的移相电路对不同频率信号的移相角度是不会相同的，设计中一定要针对特定的频率进行。

频率从低到高连续变化时，相移从+90°到-90°之间的一段范围内连续变化。

上图中所示的相位移动角度分别为φ1=arctg （-ωRC ）和φ2=arctg （1/ωRC ）。

相位计算如下：得出超前网络的相位：φ1=arctg （-ωRC ）同理，得出滞后网络的相位：φ2=arctg （1/ωRC ）2.正絃波转方波原理电压比较 器是集成运放非线性应用电路.它将一个模拟量电压信号和一个参考固定电压相比 较，在二者幅度相等的附近，输出电压将产生跃变，相应输出高电平或低电平。

比较器可以组成非正弦波C C u i u o R R u i u o φU R U C U I 图A. 简单的RC 移相 u i u o R 1C R R 2ui u o R 1C RR 2图B 超前网络 图C 滞后网络()()RCtg C R k RC j C R U U j H U U U k U U RC j RC j U i o o i ωϕωωωωωω111222222=++====+=-+-+ 由形变换电路及应用于模拟与数字信号转换等领域。

rc串联电路相位差
RC串联电路是一种常见的电路，由电阻和电容串联而成。

在RC 串联电路中，电阻和电容以不同的相位工作，因此会产生相位差。

相位差是指电流和电压之间的相位差异，通常用角度来表示。

在RC串联电路中，电流和电压之间的相位差取决于电路中的电阻和电容值，以及电路中的频率。

当电路中的频率增加时，电容的阻抗会减小，电路中的电流会增加。

然而，电阻的阻抗会保持不变，因此电压和电流之间的相位差会减小。

相反，当电路中的频率降低时，电容的阻抗会增加，电路中的电流会减小。

但是，电阻的阻抗仍然不变，因此电压和电流之间的相位差会增加。

因此，RC串联电路的相位差是一个重要的电路参数，可以影响电路的性能和行为。

- 1 -。

rc串电路电压与电流的相位关系概述RC（电容电阻）串联电路是一种常见的电路类型，由电阻（R）和电容（C）依次串联而成。

在这种电路中，电压（V）和电流（I）之间存在一定的相位差，即电压落后或领先于电流。

本文将深入探讨RC串电路中电压与电流的相位关系。

电容与电阻的基本原理在深入讨论RC串电路之前，我们先来了解一下电容和电阻的基本原理。

电容电容是一种电子元件，用于存储电荷。

它由两个导体板之间的绝缘介质隔开。

当电容器接入电源时，电荷会聚集在两个导体板上，形成正负电荷。

电容器的电容量（C）定义为单位电压下的存储能量。

电阻电阻是一种用于限制电流流动的元件。

通过电阻的材料会存在电阻力，导致电能转化为热能。

电阻值（R）定义为单位电压下的电流。

RC串电路RC串电路由一个电阻和一个电容串联而成。

在这种电路中，电压和电流之间存在一定的相位差。

相位差的定义相位差是指在周期性变化中，两个波形之间的时间差。

对于RC串电路，我们关心的是电压和电流之间的相位差。

电压和电流的相位关系在RC串电路中，电压和电流的相位关系可以通过相位差来描述。

一般情况下，电压会落后于电流。

相位差的计算相位差可以通过计算电压和电流的相对相位来得到。

通常，我们使用正弦波作为输入信号进行计算。

RC串电路的动态响应RC串电路的动态响应是指通过一个电容电阻串联电路的电流和电压响应的过程。

充电过程当RC串电路接入一个直流电源时，电容器开始充电。

在充电的过程中，电流逐渐增大，而电压逐渐接近电源电压。

充电过程的物理原理可以用电容充放电公式来解释。

放电过程当电源断开后，电容器开始放电。

放电过程中，电流逐渐减小，而电压逐渐减小到零。

放电过程的物理原理也可以用电容充放电公式来解释。

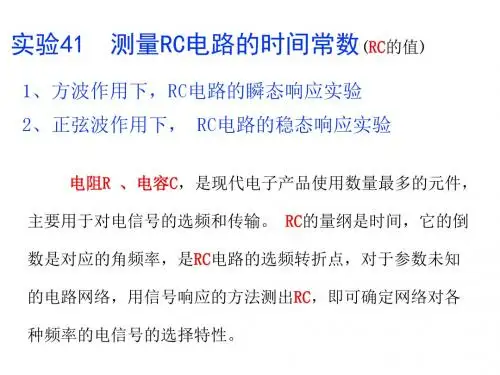

RC时间常数RC时间常数（τ）是描述RC串电路动态响应的重要参数之一。

它定义为电容充电或放电至其电压达到源电压的63.2%所需的时间。

公式为：τ = R x C。

电压与电流相位关系的公式根据理论和实践经验，我们可以得到RC串电路中电压与电流相位关系的公式。

实验十一 RC 移相电路与补偿分压电路一、实验目的1． 了解由RC 组成的移相电路和补偿分压电路的工作原理。

2． 掌握RC 移相电路和补偿分压电路的设计和调试方法。

二、实验内容1． 用示波器观察RC 移相电路输入信号相位与输出信号相位关系的李沙育图形，测量移相相位差。

2． 用示波器观察补偿分压电路处于最佳补偿、过补偿和欠补偿状态的波形。

三、实验仪器1． 信号与系统实验箱 一台 2． 信号系统实验平台3． RC 移相电路与补偿分压电路模块（DYT3000-66） 一块 4． 20MHz 双踪示波器 一台 5． 连接线若干四、实验原理1. RC 移相电路的工作原理和设计方法① 工作原理图11-1为RC 电路，图11-2为向量模型图。

由图11-2可得21111Rj RC j c R j cU UU ωωω∙∙∙=⨯=⨯++21()12j RC arctg RC j RC U Uωπωω∙∙==-+ （式11-1）其模01U U =（式11-2）相位差为2arctg RC πϕω=- （式11-3）由式11-1可知，U 2与U 1的相位差ϕ为正值，即输出电压超前输入电压。

当ω固定时，若R 从0变到∞，则相位差ϕ从90o 变到0o 。

② 设计方法根据设计要求，先选定电容值，再根据式11-3算出电阻值。

如要求设计一个移相30o ，工作频率为1KHz 的RC 移相电路，则根据式11-3得60o tg R cω=（式11-4）取C ＝0.047uF ，代入10-4，得3660 5.872100.04710otg R K π-=Ω⨯⨯⨯U 1图11-11图11-2图11-3 U 2相对于U 1超前的相位角③ 调试方法在电路的输入端输入一正弦信号，用示波器的CH1观察U 1，用示波器的CH2观察U 2，这时U 2相对于U 1超前的相位角为ϕ。

如图11-3所示。

2AB ACπϕ⋅=若这时ϕ不满足设计要求，可把电阻换为一个电位计和一个固定电阻串联，调节电位计R W 的大小，可达到设计要求。

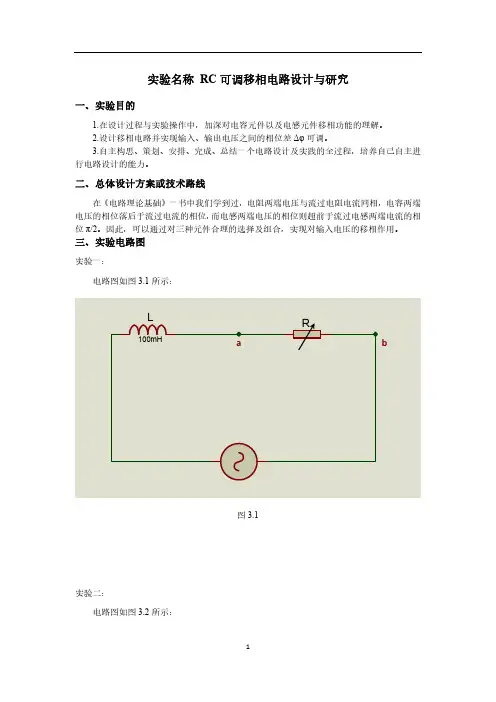

移相电路实验报告移相电路实验报告引言：移相电路是一种常见的电路结构，在电子学中具有重要的应用价值。

本实验旨在通过搭建移相电路并进行实验验证，深入理解移相电路的工作原理和特性。

一、实验目的本实验的主要目的有两个方面：1. 理解移相电路的基本原理和工作方式；2. 通过实验验证移相电路的特性，并探究其对输入信号的相位变化效果。

二、实验原理移相电路是一种能够改变输入信号相位的电路。

在实验中，我们使用了RC相移网络作为移相电路的核心部分。

该电路由一个电阻R和一个电容C组成，输入信号通过电容C和电阻R的串联连接，并输出到电容C的另一端。

通过调整电阻R和电容C的数值，可以实现对输入信号的相位进行调节。

三、实验步骤1. 准备工作：将所需的电阻、电容等元件准备齐全，并确保实验仪器的连接正确。

2. 搭建电路：按照实验所需的电路图，将电阻和电容按照正确的连接方式组装起来。

3. 调节电路参数：通过改变电阻R和电容C的数值，调节移相电路的参数，以达到所需的相位变化效果。

4. 测试输入输出：将输入信号接入移相电路，并通过示波器等仪器观察输出信号的相位变化情况。

5. 记录实验数据：记录各组实验参数和相位变化情况，并进行数据分析和比较。

四、实验结果与分析通过实验观察和数据记录，我们可以得到一些实验结果和分析如下：1. 移相电路的相位变化效果与电阻R和电容C的数值有关。

当电阻R或电容C的数值变化时，移相电路的相位变化幅度也会有所变化。

2. 在一定范围内，电阻R的增大会导致输出信号相位向负方向移动，而电容C的增大则会导致输出信号相位向正方向移动。

3. 通过调节电阻R和电容C的数值，可以实现对输入信号相位的精确控制。

这对于某些特定的应用场景，如信号处理和通信系统中的相位校正等，具有重要的意义。

五、实验总结通过本次实验，我们深入了解了移相电路的工作原理和特性，并通过实验验证了其对输入信号相位的调节效果。

移相电路作为一种常见的电路结构，在电子学领域有着广泛的应用。

RC串联电路相移测量方法的研究郑序根;孙长平;路宝凤;杨恒杰【摘要】利用电压法、李萨茹图形法和双轨迹法分别测量了RC串联电路的相移，并将实验值与理论值进行了比较。

研究表明，在所选择的频率波段内，这三种方法测量的实验值与理论值符合的很好，具有高精度、测量装置简单、操作方便等优点。

通过对以上三种测量方法的研究，能够让学生从直观上更深入地理解对RC串联电路的特性。

%The phase shift in the RC series circuit was measured using voltage method,Lissajous-figure method and double-track method respectively in this paper,and the experimental values were compared with the theo-retical values.The results shows that the experimental values obtained from these methods are in good with the theoretical ones,and these three measuring methods have high precision,simple measuring devices,low detec-tion limits,easy to operate,and other advantages.Based on the study of the above three measuring methods,we can let the students have a deeper understanding intuitively the characteristics of the RC series circuit.【期刊名称】《大学物理实验》【年(卷),期】2016(029)003【总页数】5页(P50-54)【关键词】RC串联电路;相移;电压法;李萨茹图形法;双轨迹法【作者】郑序根;孙长平;路宝凤;杨恒杰【作者单位】临沂大学，山东临沂 276005; 四川大学，四川成都 610064;临沂大学，山东临沂 276005;临沂大学，山东临沂 276005;临沂大学，山东临沂276005【正文语种】中文【中图分类】O4-33*通讯联系人RC串联电路是大学物理实验中重要的实验之一，在实验中准确地测出RC串联电路的相移在电子应用中具有重要意义。

rc移相电路原理RC移相电路原理。

RC移相电路是一种常用的电子电路，它可以实现信号的移相功能，广泛应用于通信、控制系统等领域。

本文将介绍RC移相电路的原理及其工作特性。

首先，我们来看一下RC移相电路的基本结构。

它由一个电阻和一个电容组成，通常被连接在一个放大器的反馈回路中。

当输入信号经过放大器放大后，输出信号经过RC移相电路后，相位会发生改变。

这种移相电路可以将输入信号的相位延迟一定的角度，从而实现信号的移相功能。

在RC移相电路中，电阻和电容的数值决定了移相的角度。

当电容的阻抗与电阻的阻抗相等时，移相角度为45度。

当电容的阻抗远大于电阻的阻抗时，移相角度接近90度。

通过调节电阻和电容的数值，可以实现不同的移相角度，从而满足不同的应用需求。

另外，RC移相电路还具有一定的频率特性。

在不同的频率下，移相角度会发生变化。

当频率增大时，移相角度会逐渐减小，直至趋近于0度。

这是因为在高频下，电容的阻抗远小于电阻的阻抗，导致移相角度减小。

因此，在设计RC移相电路时，需要考虑输入信号的频率范围，以确保移相角度的稳定性。

此外，RC移相电路还具有一定的相位失真和幅度失真。

由于电阻和电容的实际特性，会导致信号在移相过程中产生一定的相位偏差和幅度衰减。

因此，在实际应用中，需要对移相电路进行补偿，以减小相位失真和幅度失真，提高信号的移相精度和稳定性。

总之，RC移相电路是一种常用的移相电路，它通过电阻和电容的组合实现信号的移相功能。

在设计和应用时，需要考虑电阻和电容的数值、频率特性以及相位失真、幅度失真等因素，以确保移相电路的性能和稳定性。

希望本文对RC移相电路的原理有所帮助，谢谢阅读！。

rc移相电路基本原理RC移相电路是一种常见的电子电路，它在许多电子设备中都有着重要的应用。

本文将介绍RC移相电路的基本原理，以帮助读者更好地理解和应用这一电路。

首先，我们来了解一下RC移相电路的基本组成。

RC移相电路由电阻（R）和电容（C）组成，通常被用来实现信号的移相功能。

在RC移相电路中，电阻和电容的作用是不可或缺的。

电阻的作用是限制电流的流动，而电容则可以存储电荷并在需要时释放电荷。

这两个元件的相互作用使得RC移相电路能够实现信号的移相。

其次，我们来讨论RC移相电路的工作原理。

在RC移相电路中，当输入信号通过电容时，会发生相位延迟。

这是因为电容会对输入信号进行积分运算，使得输出信号的相位发生变化。

而电阻则会影响信号的幅值，使得输出信号的幅值发生变化。

通过合理选择电阻和电容的数值，可以实现不同程度的相位移动，从而满足不同的应用需求。

另外，我们需要了解RC移相电路的应用。

RC移相电路常常被用于振荡电路、滤波电路和信号处理电路中。

在振荡电路中，RC移相电路可以实现正弦波信号的产生，而在滤波电路中，它可以实现对特定频率信号的滤波处理。

此外，RC移相电路还可以被用于信号处理电路中，实现信号的相位调整和延迟。

最后，我们需要注意一些关于RC移相电路的注意事项。

首先，选择合适的电阻和电容数值非常重要，它们直接影响着RC移相电路的性能。

其次，需要注意电路中的功率损耗和热效应，合理设计电路结构可以降低这些不良影响。

最后，需要注意电路的稳定性和可靠性，避免电路出现不稳定或失效的情况。

总之，RC移相电路是一种常见且重要的电子电路，它在许多领域都有着广泛的应用。

通过了解RC移相电路的基本原理和工作原理，我们可以更好地理解和应用这一电路，为电子设备的设计和应用提供帮助。

希望本文能够对读者有所帮助，谢谢阅读！。

关于RC 移相振荡电路的研究近年来，电子得到了飞速的发展，随着电子的发展，在信号的发生和处理上也提出了一种要求，RC 振荡电路是一种简单方便，低廉的正玄信号发生电路，由于RC 振荡电路简单低廉的特点，从而使得它在信号发生方面得到了广泛的应用。

与此同时，当需要低频信号时，如果选用LC 振荡电路，根据LC 电路的特点，当它发生谐振时的临界频率为：LC f π210=由上式可以知道，当需要频率很低时，那么电感和电容的值必须要很大才行，然而这对于一个合理低廉的电路是不可行的。

所以，当我们需要低频信号时需要用RC 振荡电路来完成。

根据RC 振荡电路的特性，可以把RC 移相电路分为超前式RC 移相电路和滞后式RC 移相电路，由于在结构和特点上两种移相电路具有对称性，不作一一介绍，现在就RC 超前式移相电路作讲解。

由于本人水平有限，如果在讲解过程中出现错误或是不合理的地方还请批评更正，以便造福广大电子爱好者和电子工作者，本文不含任何商业盈利目的，仅供广大电子爱好者和电子工作者的参考讨论。

我们知道，RC 振荡电路是没有现成的激励信号的，这就要求RC 振荡电路实现自激振荡，所谓自激振荡就是在上电的瞬间由于电源含有各种频率不一的信号波，RC 振荡电路正是利用电源里的这些频率不一的杂频率波成分挑选出需要的频率信号进行放大，反馈，再放大，再反馈，如此下去最终稳定下来输出我们需要频率的信号波。

RC振荡电路从开始振荡到最终稳定输出是一个振荡建立的过程，需要一个建立时间，并不是一上电就会稳定输出信号的。

另外，正如刚才所讲，我们必须从各种频率的信号波中挑选出我们需要频率信号的波，这就需要一个选频的过程和一个选频电路来实现。

通常情况下，我们用LC谐振电路来实现振荡电路的选频，道理很简单，我们通过对LC谐振电路的观察可以知道，当某一频率达到LC谐振电路的谐振频率时，谐振电路会发生谐振现象，LC谐振电路发生谐振时阻抗是纯电阻阻抗，如果是LC串联谐振电路的话，此时电路中的阻抗是最小的，或者说此时LC谐振电路中的电流是最大的，那么在谐振频率附近的信号会很轻松的通过谐振电路，离谐振频率很远的信号则不会那么轻松通过谐振电路，这就达到了我们选频的目的。
