焊接符号及识图培训讲义一、焊接符号介绍1.1 焊接符号的作用焊接符号是用来表示焊接工艺和焊接要求的一种图形化标示方法。
通过焊接符号，可以清晰地表达焊缝的形式、尺寸、质量要求以及焊接工艺。
焊接符号广泛应用于工程制图、焊接工艺规程和产品标准中。
1.2 焊接符号的分类根据ASME标准，焊接符号分为两大类：一类是表示焊接缝的符号，另一类是表示焊接工艺的符号。
1.2.1 表示焊接缝的符号表示焊接缝的符号主要包括直线型焊接缝符号、间隔型焊接缝符号、角焊缝符号和T型焊缝符号等。
1.2.2 表示焊接工艺的符号表示焊接工艺的符号包括焊接方法、填充金属、气体保护和焊接位置等。
1.3 焊接符号的常用规范常用的焊接符号规范主要包括ASME、ISO、GB和AWS等。
在不同的国家和地区，可能会有所不同，需要根据具体情况选择相应的规范。
二、焊接符号的识图方法2.1 焊缝表示方法(1) 直线型焊接缝符号直线型焊接缝符号用于表示直线焊接缝，通常在连接的两侧画上一条横线，中间标注焊缝的尺寸和质量要求。
(2) 间隔型焊接缝符号间隔型焊接缝符号用于表示具有间隔的焊接缝，通常在两条平行的直线之间画上交替的短、长横线，中间标注焊缝的尺寸和质量要求。
(3) 角焊缝符号角焊缝符号用于表示角焊缝，通常在两条相交的直线的交点处画上一个小角标，中间标注焊缝的尺寸和质量要求。
(4) T型焊缝符号T型焊缝符号用于表示T型焊缝，通常在T型焊缝的两侧画上一条横线，中间标注焊缝的尺寸和质量要求。
2.2 焊接工艺表示方法(1) 焊接方法表示焊接方法的符号一般在连接的两侧画上相应的符号，如SMAW（手工电弧焊）、GTAW（氩弧焊）、GMAW（气体保护焊）、SAW（埋弧焊）等。
(2) 填充金属表示填充金属的符号一般在连接的两侧画上相应的符号，如E7018（焊条）、ER70S-6（焊丝）等。
(3) 气体保护表示气体保护的符号一般在连接的两侧画上有关的符号，如Ar（氩气）、CO2（二氧化碳）等。
焊接符号大全详解在现代工业生产中，焊接是一种极为重要的连接工艺。
为了准确、清晰地表达焊接的要求和技术规范，焊接符号应运而生。
焊接符号就像是一种特殊的语言，它能够在图纸上向焊接工人传递各种关键信息，确保焊接工作的质量和准确性。
接下来，让我们详细了解一下焊接符号的世界。

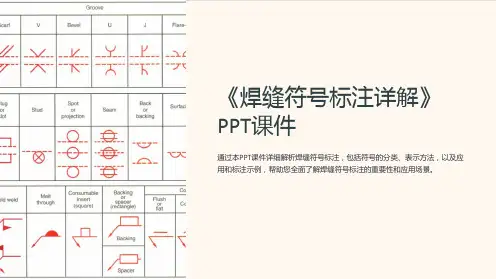

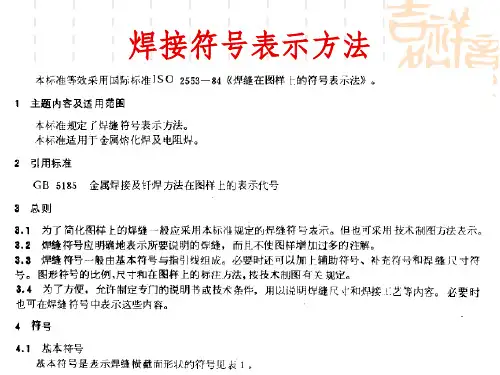

焊接符号通常由基本符号、辅助符号、补充符号、焊缝尺寸符号和指引线等部分组成。
基本符号是焊接符号的核心部分，它用来表示焊缝的横截面形状。
常见的基本符号有以下几种：1、Ⅰ形焊缝：这是最简单的一种焊缝形状，通常用于薄板的焊接。
2、 V 形焊缝：其横截面呈 V 形，具有一定的坡口角度，适用于较厚板材的焊接。
3、 X 形焊缝：也称为双面 V 形焊缝，需要在焊接件的两面进行坡口加工和焊接，能够提供较大的焊缝强度。
4、 U 形焊缝：具有较深的坡口，能够保证焊缝根部的熔透，常用于对焊接质量要求较高的场合。
辅助符号用于补充说明焊缝的某些特征，比如焊缝表面形状、焊缝的分布等。
例如，平面符号表示焊缝表面是平的；凹面符号表示焊缝表面下凹；凸面符号表示焊缝表面凸起。
补充符号则用于表示焊缝的某些特殊要求，如焊接方法、焊缝的段数等。
比如，带垫板符号表示在焊缝底部放置垫板；周围焊缝符号表示焊缝环绕工件的整个周边。
焊缝尺寸符号用于明确焊缝的具体尺寸，包括焊缝的宽度、深度、余高、坡口角度等。
这些尺寸信息对于焊接工艺的制定和焊接质量的控制至关重要。
指引线一般由箭头线和基准线组成。
箭头线直接指向焊缝位置，基准线则用来标注各种符号和尺寸。
在实际应用中，焊接符号的组合方式多种多样。
例如，一个简单的角焊缝可能由基本符号（如三角形）、焊缝尺寸（如焊脚尺寸）和指引线组成。
而对于一个复杂的对接焊缝，可能还会包括坡口角度、钝边尺寸等详细信息。
此外，还有一些特殊的焊接符号需要注意。
比如，点焊缝符号通常用于薄板的连接，用一个圆来表示；塞焊缝和槽焊缝符号则分别用于表示填充在圆孔或长槽中的焊缝。
