正压氧气呼吸器的使用方法正压氧气呼吸器（Positive Pressure Oxygen Respirator, PPOR）是一种医疗设备，通过提供高浓度氧气，增加气道内的氧气浓度，以改善患者的呼吸状况。
该器械主要用于治疗呼吸衰竭、心脏衰竭、慢性阻塞性肺疾病等病症，并有助于提供氧气治疗效果。
本文将详细介绍正压氧气呼吸器的使用方法。
一、前期准备1. 确认患者适合使用正压氧气呼吸器的情况。
正压氧气呼吸器多用于重症患者，如患有急性呼吸窘迫综合症（ARDS）、呼吸衰竭等。
在使用之前，需要医生对患者进行评估，确保患者适合使用该设备。
2. 准备正压氧气呼吸器及相关设备。
包括正压氧气呼吸器本体、氧气瓶、面罩或气管插管等。
3. 保证设备的正常运转。
检查正压氧气呼吸器的电源、氧气供应、氧气流量计等设备是否正常工作。
二、使用步骤1. 充氧气。
将氧气瓶接入正压氧气呼吸器，打开氧气瓶阀门，调整氧气流量。
根据患者的需求，通常设置在5-15 L/min。
2. 设置目标氧浓度。
根据患者的病情需要，调节正压氧气呼吸器上的氧浓度控制阀。
一般来说，当氧浓度控制阀设置在21%-100%之间时，设备会提供相应含氧量。
3. 将面罩或气管插管连接到患者。
根据患者的情况选择使用面罩或气管插管。
将选择的接口与正压氧气呼吸器相连。
4. 调节出气压力。
根据患者需要，调节正压氧气呼吸器上的压力控制阀，设置合适的出气压力。
一般来说，出气压力设置在5-25 cmH2O之间。
5. 打开电源开关。
将正压氧气呼吸器连接到电源，并确保电源开关处于打开状态。
6. 监测患者的呼吸情况。
开始使用正压氧气呼吸器后，医护人员应持续监测患者的呼吸情况，包括呼吸频率、心率、氧减、呼气末正压等指标。
7. 调节参数。
根据患者的病情和反应，医护人员可以调节正压氧气呼吸器上的参数，如氧浓度、气压、频率等，以达到最佳治疗效果。
三、注意事项1. 注意保持氧气瓶的供氧充足。
使用正压氧气呼吸器期间，需要不断监测氧气瓶的氧气剩余量，确保供氧的持续性。

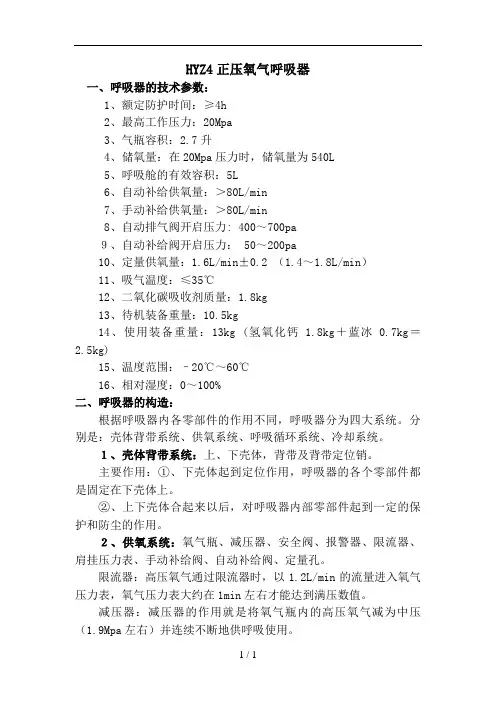

HYZ4正压氧气呼吸器一、呼吸器的技术参数：1、额定防护时间：≥4h2、最高工作压力：20Mpa3、气瓶容积：2.7升4、储氧量：在20Mpa压力时，储氧量为540L5、呼吸舱的有效容积：5L6、自动补给供氧量：＞80L/min7、手动补给供氧量：＞80L/min8、自动排气阀开启压力: 400～700pa９、自动补给阀开启压力： 50～200pa10、定量供氧量：1.6L/min±0.2 （1.4～1.8L/min）11、吸气温度：≤35℃12、二氧化碳吸收剂质量：1.8kg13、待机装备重量：10.5kg14、使用装备重量：13kg (氢氧化钙1.8kg＋蓝冰0.7kg＝2.5kg)15、温度范围：–20℃～60℃16、相对湿度：0～100%二、呼吸器的构造：根据呼吸器内各零部件的作用不同，呼吸器分为四大系统。
分别是：壳体背带系统、供氧系统、呼吸循环系统、冷却系统。
１、壳体背带系统：上、下壳体，背带及背带定位销。
主要作用：①、下壳体起到定位作用，呼吸器的各个零部件都是固定在下壳体上。
②、上下壳体合起来以后，对呼吸器内部零部件起到一定的保护和防尘的作用。
２、供氧系统：氧气瓶、减压器、安全阀、报警器、限流器、肩挂压力表、手动补给阀、自动补给阀、定量孔。
限流器：高压氧气通过限流器时，以1.2L/min的流量进入氧气压力表，氧气压力表大约在1min左右才能达到满压数值。
减压器：减压器的作用就是将氧气瓶内的高压氧气减为中压（1.9Mpa左右）并连续不断地供呼吸使用。
安全阀：安全阀的作用就是保护减压器，当减压器的膛室压力超出安全阀规定的压力值时(1.92Mpa)，安全阀就会自动打开泄压，保护减压器不受损坏。
报警器：①、提示报警：在氧气瓶内气体压力大于6Mpa的情况下，每开、关一次氧气瓶，都会有一声短促的报警声，提醒使用者你的呼吸器已经开始工作或结束工作。
②、余压报警：在使用过程中，当氧气瓶的压力剩余在4～6Mpa 的时候，会出现一次长达30s时间报警，提醒使用者，现在氧气瓶内的氧气还能使用1h左右。
HYZ-4型隔绝式正压氧气呼吸器
产品介绍：
该产品是救护队员用于个人呼吸保护的装置，具有性能可靠、佩戴舒适、使用维护方便等特点。
适用于煤矿、消防、化工、隧道、科研等存在有毒、有害气体、缺氧的灾害环中境抢险救灾时佩戴使用。
使用说明：
1.呼吸器本体的佩戴：将呼吸器本体背面朝上，呼吸管侧靠近胸前；将背带分到
双手外侧，双手搭在呼吸器本体的两侧；将呼吸器本体举过头顶，置于背部；
连接、调整绑带，使呼吸器固定；
2.面具的连接：取下口具盖，将口具接口正确插入面具接口；将面罩固定于脸颊；
3.面具的佩戴：张开面具的固定绑带，由下颚部开始佩戴，固定绑带，并注意无
夹发现象；
4.缓慢打开氧气瓶开关至全开状态；
5.用力捏紧吸气管和呼气管，确认面具吸附后停止吸气5秒，再确认能否保持吸
附状态；
6.轻微及用力进行呼吸，确认是否有呼吸不畅或呼吸器发出异常声响现象；
7.观察压力表，确认压力必须达到18~20MPa；
8.佩戴后的脱卸：关闭气瓶，取下面具，松开、脱下身上绑带，将呼吸器上壳向
下放置。
具体操作及其他使用详见产品使用说明书。

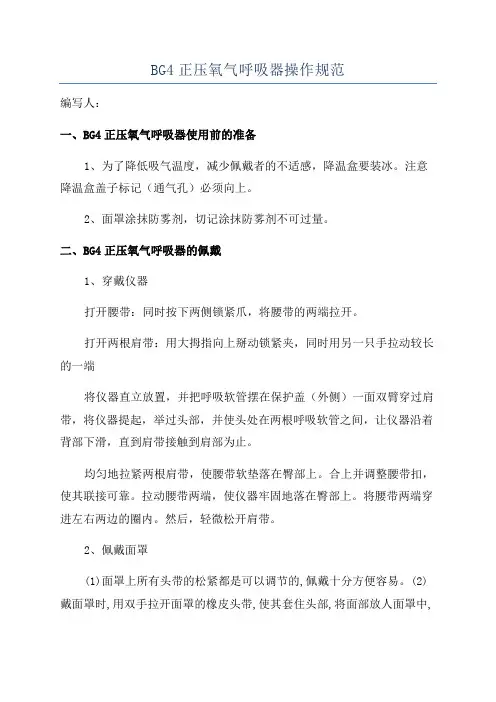

BG4正压氧气呼吸器操作规范编写人：一、BG4正压氧气呼吸器使用前的准备1、为了降低吸气温度，减少佩戴者的不适感，降温盒要装冰。
注意降温盒盖子标记（通气孔）必须向上。
2、面罩涂抹防雾剂，切记涂抹防雾剂不可过量。
二、BG4正压氧气呼吸器的佩戴1、穿戴仪器打开腰带：同时按下两侧锁紧爪，将腰带的两端拉开。
打开两根肩带：用大拇指向上掰动锁紧夹，同时用另一只手拉动较长的一端将仪器直立放置，并把呼吸软管摆在保护盖（外侧）一面双臂穿过肩带，将仪器提起，举过头部，并使头处在两根呼吸软管之间，让仪器沿着背部下滑，直到肩带接触到肩部为止。
均匀地拉紧两根肩带，使腰带软垫落在臀部上。
合上并调整腰带扣，使其联接可靠。
拉动腰带两端，使仪器牢固地落在臀部上。
将腰带两端穿进左右两边的圈内。
然后，轻微松开肩带。
2、佩戴面罩(1)面罩上所有头带的松紧都是可以调节的,佩戴十分方便容易。
(2)戴面罩时,用双手拉开面罩的橡皮头带,使其套住头部,将面部放人面罩中,将头带套在头部后方。
首先拉紧下面的带子,其次是中部的,最后再拉紧顶部的带子,面罩应当安全可靠地套在头上,但不能过紧。
(3)取下呼吸接头插头的密封盖,将插头插入面罩的插孔中,确保连接牢靠、良好。
3、仪器开启慢慢打开氧气瓶的瓶阀,会听到氧气充入气囊的气流声,电子监测显示器鸣叫一次。
注意：氧气瓶的瓶阀至少旋转两周！用双手紧握呼气及吸气软管,吸气使面罩内产生负压,短时地憋气,面罩内负压必须维持，否则要拉紧面罩头带。
注：千万不可使用漏气面罩观察显示器：黑暗处，可以按照明键打开照明灯（短时间后可自动熄灭）持续按键3秒以上，显示从开始使用到现在的使用时间。
三、BG4正压氧气呼吸器的战前检查1、在佩戴好仪器的基础上佩戴面罩：将面罩绑带绕到头后，套是下巴套。
将面罩放到脸部，先紧底带（下巴），再紧顶带（太阳穴），然后是紧顶（头部）的带子。
2、执行负压检查：捏紧吸气软管,吸气使面罩内产生负压,短时地憋气,面罩内负压必须维持，否则要拉紧面罩头带。
正压式空气呼吸器使用方法（1）打开气瓶阀，检查气瓶气压（压力应大24MPa），然后关闭阀门，放尽余气。
（2）气瓶阀门和背托朝上，利用过肩式或交叉穿衣式背上呼吸器，适当调整肩带的上下位置和松紧，直到感觉舒适为止。
（3）插入腰带插头，然后将腰带一侧的伸缩带向后拉紧扣牢。
（4）撑开面罩头网，由上向下将面罩戴在头上，调整面罩位置。
用手按住面罩进气口，通过吸气检查面罩密封是否良好，否则再收紧面罩紧固带，或重新戴面罩。
（5）打开气瓶开关及供给阀。
（6）将供气阀接口与面罩接口吻合，然后握住面罩吸气根部，左手把供气阀向里按，当听到咔嚓声即安装完毕。
（7）应呼吸若干次检查供气阀性能。
吸气和呼气都应舒畅，无不适感觉。
注意事项：（1）正确佩戴面具，检查合格即可使用，面罩必须保证密封，面罩与皮肤之间无头发或胡须等，确保面罩密封。
（2）供气阀要与面罩按口粘合牢固。
（3）使用过程中要注意报警器发出的报警信号，听到报警信号后应立即撤离现场。
正压式空气呼吸器使用方法（二）正压式空气呼吸器是一种用于提供呼吸氧气的设备，常用于医疗和急救场合。
以下是正压式空气呼吸器的使用方法。
一、准备工作1. 首先确认空气呼吸器是否完好无损，是否有明显的磨损或损坏。
2. 检查应急呼吸器内的氧气瓶是否有足够的氧气储备。
3. 检查呼吸器的面罩是否清洁，面罩和气管是否连接良好。
二、佩戴空气呼吸器1. 调整呼吸器的头带，确保紧固而又舒适地固定在头部。
2. 将呼吸器的气管放入面罩上的吸气接口，并确保连接处没有气泄漏。
3. 根据需要，根据面罩的尺寸和使用者的脸型，调整面罩的位置和紧固度。
4. 调整面罩上的鼻夹，以确保空气只通过口部进入。
三、使用空气呼吸器1. 打开氧气瓶上的气阀，以确保氧气流量正常。
2. 确保呼吸器上的按钮处于关闭状态。
3. 确保面罩和面部之间没有明显的隙缝，以防止外界空气渗透。
4. 用手指轻轻按下按钮，以启动正压式供气。
5. 当听到气流进入面罩的声音时，确认正常供气。
正压式呼吸器操作规程
《正压式呼吸器操作规程》
一、操作前准备
1. 确保呼吸器处于正常工作状态，包括电源、氧气和气路的连接是否正确。
2. 检查气囊和面罩是否完好无损，是否能够完全密合患者的面部。
3. 检查管道是否畅通，防止气道堵塞的发生。
4. 确保呼吸器所需的氧气储备是否充足，可以保证足够的使用时间。
二、操作步骤
1. 将呼吸器面罩正确地放置在患者的面部，并确保面罩与患者的面部完全密合。
2. 打开氧气源，调节氧气流量，使患者的血氧饱和度在正常范围内。
3. 按下呼吸器的启动按钮，确保气囊能够正常工作。
4. 根据患者的病情及时调整呼吸器的吸气和呼气压力，以保证气道通畅和呼吸正常。
5. 定期检查呼吸器的工作状态，确保没有漏气或故障的发生。
6. 定期更换呼吸器的面罩和气囊，以保证使用的卫生和安全。
三、操作注意事项
1. 操作呼吸器时需要轻柔而均匀地按压气囊，避免造成患者不必要的疼痛。
2. 注意观察患者的呼吸情况，及时调整呼吸器的工作参数，以保证呼吸器的效果。
3. 注意协调呼吸器和其他治疗措施的配合，以提高治疗效果。
4. 在操作呼吸器时避免将氧气流量调节得过大，以免对患者的呼吸造成不良影响。
5. 操作完毕后要及时关闭氧气源，将呼吸器严格消毒，以避免交叉感染的发生。
通过以上操作规程，能够有效地指导医护人员正确操作正压式呼吸器，保证患者的安全和治疗效果。
HYZ4正压氧气呼吸器一、呼吸器的技术参数：1、额定防护时间：≥4h2、最高工作压力：20Mpa3、气瓶容积：2.7升4、储氧量：在20Mpa压力时，储氧量为540L5、呼吸舱的有效容积：5L6、自动补给供氧量：＞80L/min7、手动补给供氧量：＞80L/min8、自动排气阀开启压力: 400～700pa９、自动补给阀开启压力： 50～200pa10、定量供氧量：1.6L/min±0.2 （1.4～1.8L/min）11、吸气温度：≤35℃12、二氧化碳吸收剂质量：1.8kg13、待机装备重量：10.5kg14、使用装备重量：13kg (氢氧化钙 1.8kg＋蓝冰0.7kg＝2.5kg)15、温度范围：–20℃～60℃16、相对湿度：0～100%二、呼吸器的构造：根据呼吸器内各零部件的作用不同，呼吸器分为四大系统。
分别是：壳体背带系统、供氧系统、呼吸循环系统、冷却系统。
１、壳体背带系统：上、下壳体，背带及背带定位销。
主要作用：①、下壳体起到定位作用，呼吸器的各个零部件都是固定在下壳体上。
②、上下壳体合起来以后，对呼吸器内部零部件起到一定的保护和防尘的作用。
２、供氧系统：氧气瓶、减压器、安全阀、报警器、限流器、肩挂压力表、手动补给阀、自动补给阀、定量孔。
限流器：高压氧气通过限流器时，以1.2L/min的流量进入氧气压力表，氧气压力表大约在1min左右才能达到满压数值。
减压器：减压器的作用就是将氧气瓶内的高压氧气减为中压（1.9Mpa左右）并连续不断地供呼吸使用。
安全阀：安全阀的作用就是保护减压器，当减压器的膛室压力超出安全阀规定的压力值时(1.92Mpa)，安全阀就会自动打开泄压，保护减压器不受损坏。
报警器：①、提示报警：在氧气瓶内气体压力大于6Mpa的情况下，每开、关一次氧气瓶，都会有一声短促的报警声，提醒使用者你的呼吸器已经开始工作或结束工作。
②、余压报警：在使用过程中，当氧气瓶的压力剩余在4～6Mpa的时候，会出现一次长达30s时间报警，提醒使用者，现在氧气瓶内的氧气还能使用1h左右。
HYZ4正压氧气呼吸器技术操作规程正压空气呼吸器广泛应用于消防、化工、船舶、石油、冶炼、仓库、试验室、矿山等部门，供消防员或抢险救护人员在浓烟、毒气、蒸汽或缺氧等各种环境下安全有效地进行灭火，用于在救援、救灾和救援工作中保护呼吸器官的高性能个人防护装备。
适用范围：有浓烟、毒气、在蒸汽或缺氧环境中；-30℃—+60℃、相对湿度0—100%、大气压力70Kpa~125Kpa的大气环境中。
安全操作规程：（一）、一般规定：第1条HYZ4正压呼吸器是一种四小时氧气呼吸器，是与大气隔绝的呼吸保护器具，必须由经过专门训练的专业人员搭配。
第2条HYZ4正压呼吸器搭配前，必须对整机进行前10项检查，应满足标准规定的技术性能，同时，附件必须齐全，性能，并备好冷却剂（冰块）。
第3条搭配HYZ4正压呼吸器时，严禁摘掉面罩讲话，在所有工作和行动中，必须严格使用指定的音频信号和手势进行通信。
第4条不知道是否有有害气体，必须事先穿好HYZ4正压呼吸器方准行动。
（二）、穿：第5条平时应将HYZ4将正压口罩口向内放在梳妆台的固定位置上（即上盖朝下，呼吸软管和背带理顺放在外壳上，腰带相对折叠在呼吸软管和背带上）。
第6条佩带者面向呼吸器，首先分开腰带和背带，然后拔出呼吸软管并将其放在垂直位置。
第7条穿者两手分别由背带里握住呼吸器的两侧，将其举过头顶后脑勺处，然后迅速松开，同时两臂向外伸开，使呼吸器滑落在背上，两肩套在背带里。
第8条系好腰带，检查附件（信号装置、防烟眼镜、颈带、备用冰等）是否齐全。
（三）、战前检查：第9条进入灾区前，矿井救援队，全体指战员必须对HYZ4正压呼吸器作战前检查。
1、按四小时氧气呼吸器战前检查顺序和方法做9项检查：队员互检，检查呼吸阀和吸气阀的灵活性，逆向气密性和整机气密性，打开氧气瓶开关，并将手轮回转半圈；检查减压器定量孔流量，自动开闭肺动作，手动供气阀开启动作，启动排气阀开启动作，检查压力表指示数值，计算氧气瓶内的氧气储存量；进入温度高于26摄氏度的区域作业前应检查是否装有冰块降温剂。
十、空气呼吸器使用正压工空气呼吸器使用说明书1、用途及特点正压式空气呼吸器是一种自给开放式呼吸器。
它广泛地用于消防、化工、船舶、石油、电力、煤气冶炼、仓库、石油仓贮、试验室、矿山等行业。
供消防队员或抢险救护人员在浓烟、毒气、缺氧等环境或有毒有害物质环境中，安全有效地进行灭火、抢险、救灾和救护工作。
正压空气呼吸器是一种正压型呼吸保护装备。
它配备的面罩有视野广阔、明亮、气密性好。
与供给阀可以快速联接或分解。
使用过程中，面罩内的压力始终高于环境大气压，因此，使用过程中，面罩内的压力始终高于环境大气压，因此，使用空气呼吸器安全可靠。
它的使用即不受环境中有害气体浓度的限制，也不受环境中氧气浓度的限制，是一种适应性非常强的呼吸保护装备。
设有余气报警器，在规定的贮气瓶压力下，可向佩戴者发出声响信号，余气报警器报警后，产品还可以使用5-8分钟。
便于使用人员及时撤离现场。
余气报警器在佩戴者的胸前，即使在噪声较大或几名工作人员共同工作的现场中，也能清晰地听到报警哨音。
分辩出谁的仪器已经报警不至于发生误解，便于佩戴人员安全工作和及时撤离。
供给阀是正压型供给阀，供给阀的正压最大供气量为300升/分钟。
因此，吸气时，非常合适，供给阀设有自动开启开关，当打开贮气瓶开关时，压缩空气经减压器，中压导管进入供给阀，此时自动开启开关应置于关闭位置，供给阀无空气输出。
当佩戴者着装完毕后，深吸一口气，自动开关开启，供给阀有空气输出。
在使用时，无论是吸气和呼气，供给阀保证面罩内的压力始终高于大气压，环境中的有毒有害气体都不能入面罩内，提高了使用的安全性。
贮气瓶、减压器都固定在背托上：肩带和腰带组成了背带，肩带和腰带可根据人的身高进行快速调整，保证着装合适。
背托、肩带、腰带是通用性的，它适用于HTK所有规格的正压型空气呼吸器。
压力表用来指示贮气瓶内压缩空气的压力，压力表由高压导管和减压器高压腔相连接，，压力表装在保护罩同内，以防碰撞时损坏压力表。
1概述1.1产品特点：HYZ 4型正压式消防氧气呼吸器是最新研制开发的产品。
他充分吸收了国内外先进技术特点并结合我国煤矿现状，在产品结构设计上突出体现了体积小、重量轻、性能可靠、佩带舒适、使用维护方便等优点。
从而，更加适合于在井下巷道窄小环境中救护队员实际使用的需要。
1.2主要用途及适用范围：主要适用于煤矿、化工、隧道、和高层建筑等在有毒、有害气体、缺氧的灾害环境抢险救灾、搜索探查工作中佩带使用。
1.3型号的组成及其代表意义：H Y Z 44小时Y为氧气- ------------------------------------- H为呼吸器1.4使用环境条件：——大气压力：（70~125）kPa；――相对湿度：0~100% ；――温度：-20 C ~60C1.5工作条件：a、对HYZ4型正压式消防氧气呼吸器（以下简称呼吸器）应严格按《煤矿救护规程》、《氧气充填安全技术要求》、《矿山救护队管理办法》进行管理和使用。
b、劳动强度：中等，防护时间4h;重度，防护时间1h。
c、高压氧气瓶要用专用氧气充填泵充填，重新充填的氧气应符合GB8982 —1998《医用氧》的规定，气瓶充填压力：（18~20）MPa。
d、清净罐中新更换的二氧化碳吸收剂应符合MT454 —1995《压缩氧呼吸器和压缩氧自救器用二氧化碳吸收剂一氢氧化钙技术条件》的规定。
e、吸气冷却装置内应装满冰。
1.6安全：a、清净罐内装有氢氧化钙的呼吸器，其系统必须密闭。
否则，由于吸收剂的失效，将会导致二氧化碳中毒事故。
b、清净罐内所填装的氢氧化钙须经检验合格的产品，未使用时间不得超过三个月。
若超过规定期限，在使用中会出现二氧化碳中毒事故。
c、清净罐使用一次后必须重新填装氢氧化钙。
即使佩带时间很短，仍必须更换新的氢氧化钙。
d、严禁在-20 C以下以及60C以上的环境中使用。
否则，将会损害呼吸器性能，而导致人身事故的发生。
e、严禁压力超过0.05MPa （表压）的环境中使用呼吸器。
否则，在高气压情况下可能导致氧中毒事故。
f、在氧气瓶充装以及其它操作环节中，严禁接触明火或被油脂污染。
否则，将会导致燃烧等事故。
2. 结构特征与工作原理2.1总体结构及其工作原理、工作特征：2.1.1产品结构（见图一）:1、面具2、口具盖3、吸气阀4、吸气管5、吸气冷却装置6、报警器7、需求阀8、节流器9、压力表10、减压器11、安全阀12、气瓶开关13、氧气瓶14、排水器15、背具16、气囊17、横梁18、正压弹簧19、弹簧压板20、排气阀21、下壳22、清净罐23、呼气管24、连接旋钮25、呼气阀26、口具27面具连接口图2.1.2工作原理（见图二）:111*1N㈣—1图26 27 12 2524 3 23 4 22 56 217 2019 818 9If17 1016 1112 1514 135 口图二为呼吸器工作原理流程图。
阐述如下：a当打开氧气瓶后，高压气体通过减压器减压变为中压气体。
中压气体一路通过需求阀，另一路气体通过定量孔流入低压系统内。
当人体处于中等劳动强度时，通过定量供氧来满足人体对氧气的需求。
随着人体劳动强度的增大，当气囊内压力达到需求阀开启压力时，弹簧压板接触需求阀，使需求阀开启，中压气体通过需求阀向气囊内充氧以满足人体对氧气的需求。
系统内的正压形成，是依靠正压弹簧压板压缩气囊及需求阀的有效供氧，使呼吸系统内始终保持正压。
b气囊内的低压气体通过吸气冷却装置、吸气管、吸气阀到面具；人从面具呼出的气体通过呼气阀、呼气管、清净罐到气囊；当呼出的气体逐渐增多时，正压弹簧被压缩。
同时，弹簧压板位置逐渐上升。
当呼吸系统内压力达到（400~700）Pa时，排气阀阀片被弹簧压板顶开。
此时，排气阀开始排气；当人的呼吸量从（10~50）L/min的范围变化时，呼吸压力始终由需求阀、排气阀两者自动调节。
2.1.3工作特征：a需求阀的开闭是靠气囊内部压力进行控制。
气囊内部压力越小，供气量越大（即：具有气囊内部压力自动调节功能）。
b具有三路供氧功能。
即：定量供氧、需求供氧、手动补给供氧。
c气瓶压力（4~6）MPa时，具有自动报警（即余压报警）功能。
d具有超前排气功能。
即：在排气阀排气时，呼出的二氧化碳气体不经过清净罐而直接由排气阀排出。
从而，降低氢氧化钙消耗和系统中二氧化碳的含量，增加吸入气体的含氧量。
e具有手动排水功能。
2.2主要部件或功能单元的结构、作用及其工作原理：2.2.1减压器a减压器结构（见图三）。
：1!1、1、阀座2、活塞3、“0”形圈4、挡圈5、“0”形圈8活塞弹簧9、密封垫圈10、手补阀门弹簧 11、手补阀门 14、手补推杆 15、“0”形圈 16、手补按钮弹簧 17、橡胶垫 20、手补按钮 21、手补阀座22、接头螺母手把轮 23、接头螺母26、进气接头27、密封垫圈28、调节垫片29、定量供氧阀图三减压器结构简图b 减压器作用：减压器是把高压气体通过减压变为所要求中压气体的一种方式。
中压气体通过定量 孔和需求阀向气囊内定量供氧或自动供氧。
由于高压气体压力发生变化时，中压气体压力相对稳定，从 而以稳定的供氧形式满足人对氧气的需要。
c 减压器工作原理： 如图三所示，高压气体通过高压气路将活塞（ 2）向上推开，气体通过活塞中心气路进入上端气室，并产生一个向下的力。
从而，活塞（2）将受到高压气体所产生的向上力和弹簧（8）的向上弹力，并且受到活塞上端气室所产生的向下力。
如果气体压力发生变化，其所产生的力随之变 化。
迫使活塞（2）上、下位置发生变化 ［即：阀门（6）与活塞（2）下端之间的间隙发生变化］。
直至 上述一个向下力和两个向上力相互平衡，而维持稳定的中压值。
d 手动补给工作原理：如图三所示，按动手补按钮（20）推动手补推杆（14）。
手补推杆上端斜面使手补阀门（11）产生缝隙。
从而，使高压气体通过气路排入到低压导管内。
2.2.2需求阀a 需求阀结构（见图四）。
6、阀门7、阀座固定镙钉 12、“0”形圈 13、阀体18、顶丝 19、手补阀盖 24、密封垫圈 25、过滤元件 30、安全阀垫31、安全阀需求阀体 2、杠杆3、触头4、阀门5、阀门芯6、弹簧图四需求阀结构简图1、b 需求阀作用：需求阀主要用来调节气囊内部压力而设置的一种装置。
当气囊内部压力发生变化而达到需求阀设定的开闭压力值时，其自动开启或关闭。
从而，可保证呼吸系统始终处于正压状态。
c 需求阀工作原理： 正压自动调节主要靠正压弹簧、需求阀两个主要部件进行工作。
如图四所示： 当气囊内部压力低于需求阀开启压力（10~245Pa ）时，正压弹簧通过弹簧压板将触头（3）压下，并通过杠杆（2）使阀门芯（5）与阀门（4）产生缝隙。
从而，中压气体进入气囊。
当气囊内部压力高于需求阀 开启压力时，弹簧压板将正压弹簧压缩。
从而使阀门芯（ 5）与阀门（4）处于关闭状态，而停止补气。
2.2.3机械报警装置a 机械报警器结构 （见图 五）。
图五机 械报警器结构简图b 报警装 置的作用：报 警装置主要用 来提示救护队 员安全使用呼 吸器的一种装置。
具有余压报警（4~6MPa ）功能。
c 机械报警装置工作原理：如图五所示，当高压气体超过余压报警压力（4~6） MPa 时，通过活塞（6）将弹簧（5）压缩，阀垫（4）与阀座（1）关闭。
当高压气体达到余压报警压力（4~6） MPa 时，弹簧（5）推动活塞（6）左移，阀垫（4）与阀座（1）开启，中压气体通过活塞（6）与壳体（3）间的缝隙吹动哨 子发出声音。
随着中压气体吹动哨子发出声音的同时，高压气体压力随之下降，活塞将左移。
当吹动哨子 发出声音（30~60） s 后，活塞向左移动到极限位置。
此时， “0”形圈（7）将隔绝中压气体吹动哨子的气流。
3. 技术特征3.1主要性能：a 、 呼吸量b 、 呼气阻力c 、 吸气阻力30L/min < 600Pa (0~600) PaJ 6 $ 』 〕 21d、定量供氧量e、自动补给供氧量f、手动补给供氧量g、自动补给阀(需求阀)开启压力h、吸气中二氧化碳浓度i、吸气中氧气浓度3.2主要参数：a额定防护时间b、氧气瓶额定工作压力c、氧气瓶容积d、氧气贮量e、填装氢氧化钙量4. 尺寸、重量4.1外形尺寸：外形尺寸4.2重量：产品质量5. 使用方法5.1使用前的准备和检查：5.1.1使用前的外观检查及准备：△警告：必须经过培训熟练掌握本装置使用方法，错误的使用可能导致事故的发生。
△警告：使用前必须进行外观检查和性能检查，在检查过程中发现异常的呼吸器严禁使用，否则会导致人身事故。
(1) 面具a、确认橡胶件无老化变形，相互粘合，龟裂现象；b、鼻托必须正确安装于面具；c、目镜上无影响视线的划痕；d、面具连接口应无油污以及异物附着现象。
(2) 呼吸管部分a、口具上必须安装有口具盖，未安装口具盖的，必须更换清净罐内的氢氧化钙。
b、取下口具盖，口具上的膨胀圈不能有伤痕或异物附着现象，确认后将口具盖安装复原。
此时口具盖应能灵活的安装和脱卸。
(1.4~1.8) L/min>80L/min>80L/min(10~245) Paw 1%>21%240 min20 MPa2.4L480L2.1kg570mm x 380mm x 170mm <10kgc、呼气管、吸气管应无变形、粘合以及龟裂现象。
(3) 压力表压力表应无破损，指针应指向零位。
(4) 压力表导管压力表导管无破损和伤痕。
(5) 背具a、肩部背带、胸部绑带、肋部绑带、腰部绑带应无明显的磨损和伤痕。
b、肋部绑带应同肩部背带连接为一体。
c、皮带扣以及夹子等应无变形，破损以及遗失现象。
(6) 壳体壳体应无变形和裂痕。
请将呼吸器本体印有反光字一面向上放置，取下上盖继续下述内容检查。
(7) 高压氧气瓶a检查氧气瓶名牌标记，确认有效期。
b、氧气瓶开关转动灵活，装配结构正常c、初次使用时，将产品出厂时的气体放空，再用医用氧气充填到(5~10) MPa再放空，再充氧到规定的压力值。
开关及瓶口应气密。
(8) 清净罐a、清净罐的表面不得有碰撞的伤痕。
b、所填装的氢氧化钙必须符合MT454 —1995的规定。
c、清净罐内填装氢氧化钙的时间应填在清净罐上或另有记录。
△警告：清净罐内所填装的氢氧化钙须经检验合格，未使用时间不得超过三个月。
若超过规定期限在使用中会出现二氧化碳中毒事故。
(9) 吸气冷却装置a、吸气冷却装置应无变形及裂痕。
b、壳体外部的橡胶盖应无破损、脱落及遗失现象。
(10) 气囊a橡胶部分应无老化、开胶现象。
b、气囊与清净罐、吸气冷却装置、需求阀的连接部位无变形及扭曲现象。
c、气囊不得嵌入高压氧气瓶和壳体之间，并放置端正。
(11) 正压弹簧正压弹簧应正确安装于弹簧压板或横梁各自的弹簧座内。
