HYZ4(ZYHS240)正压氧气呼吸器课件解析

3.报警器 A.在氧气瓶开关开启时有短暂鸣叫声表明呼吸器开始正常工作。（开关提示报警） B.关闭氧气瓶开关，呼吸器结束工作也有短暂鸣叫声。（关机提示报警） C.当氧气瓶内气压降至6―4MPa时，有一次长达30-60s的余压报警，以提示佩戴者 做好结束工作的准备，以便在剩余的最多还有1小时的使用时间内撤离灾区。为节 约报警用气，可瞬间关闭气瓶阀，持续几秒后再次打开瓶阀，使报警停止。 注意：余压报警只报一次。 报警器的声强调节芯柱的正确调整方法： a>拧松顶紧螺钉 b>上下移动报警声强调节芯柱，使其产生清晰的声音。但要注意使芯柱上的开槽对 准进气流的小孔。 c>拧紧顶紧螺钉，固定调节芯柱的位置。 注意： a、调整时一定要将报警声强调节芯柱上的开槽对准进气流的小孔。并能产生清晰 声音时，再拧紧螺钉锁紧。 b、只报警一次，大约报警30-60s，作业人员听到报警声要做好结束工作的准备， 以便在剩余的1小时撤离灾区。
氧气循环路线图
使用前的检查
1.整机感官检查：检查背具、附件，维护、保养记录卡， 证明检修日期在三个月之内。 2.检查呼吸器面罩、接口及呼气阀和吸气阀的灵活性。 3.检查呼吸两阀的逆向气密性。 4.检查整机气密性。 5.检查胸前压力表及压力显示。 6.检查定量装置的流量和自补阀的动作情况。 7.检查手动补给阀的动作情况。 8.检查自动排气阀开启动作情况。
（四）、主要部件
1.氧气瓶组合：包括高压氧气瓶、气瓶阀、压 力表、安全膜片。 2.启动装置组件：包括减压阀、安全阀、报警 器、胸前压力表、高压限流阀、手动补给阀。 3.呼吸仓组件：包括呼吸舱、定量供养阀、快 速自动补给阀。4.稳压膜片与排气阀。 5.清净罐。6.冷却罐。7.呼吸软管、面罩、面 罩接口装置。8.上下壳体。9.背具。
（五）、使用前检查
1.氧气瓶开关（气瓶阀） 戴上面罩之后必须立即打开氧气瓶阀门(瓶阀旋钮逆时针转动1 圈半以上），如果先打开氧气瓶阀门再戴上面罩会浪费氧气，戴 好呼吸器后不立即打开瓶阀会造成呼吸困难。 2.手动补给阀 此阀只限于紧急情况下使用，如出现供氧不足，自动补给阀又 不能正常工作时，只要按手补阀按钮1秒钟即能迅速补氧至呼吸舱 内，当使用者需要频繁使用手补阀时，此时是呼吸器自动补给阀 出现故障，请立即退出灾区维修呼吸器。

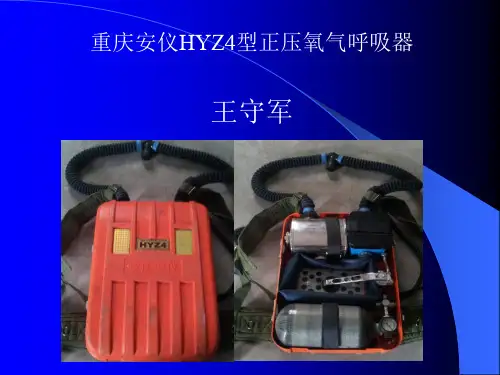

HYZ4（ZYHS240）正压氧气呼吸器
王守军

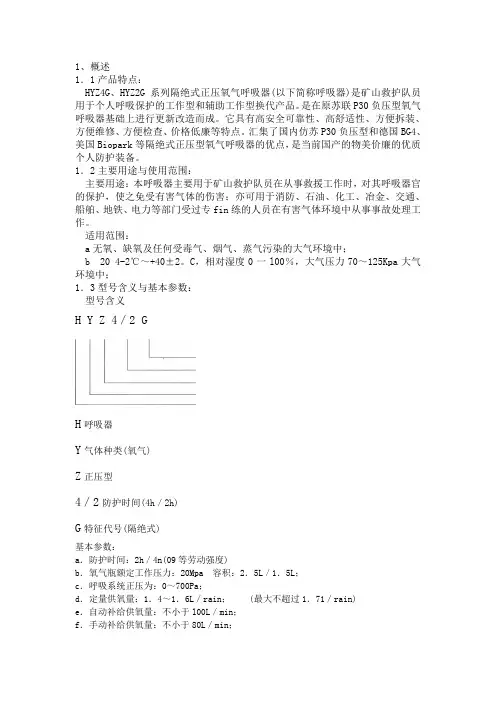

（一）、使用条件：
HYZ4(ZYHS240) 型正压氧气呼气器是一台隔绝式 正压氧气呼吸器，在正常工作时呼吸循环系统内始 终保持正压状态，可在无氧、缺氧、含有毒气或蒸 汽的环境下使用。
（二）、结构：
HYZ(ZYHS系列正压氧气呼吸器由供氧系统、正 压呼吸循环系统、安全及报警系统和客体背带等四 部分组成)。
8.连接面罩 把塑料连接管从呼吸气软管上取下，放回包装箱中。 吸气软管与面罩吸气端相连接；呼气软管与面罩呼气端相连 接 9.面罩连接好后，逆时针方向打开氧气瓶开关1圈半。 a>听到报警器的瞬间鸣叫声，以示瓶阀开启。 b>如果报警器不工作，换另一台呼吸器。 核实胸前压力表的压力为18―20MPa。 注意：压力表因管路内设高压限流阀，在0.5―2min后才达 到满压指示，这是正常现象。 10.扯下维护、保养记录卡，便可投入使用
4.调整并扣紧腰带，使呼吸器的重量落在臀部而不是肩部。
5.连接胸带，但不要拉的过紧，以免影响呼吸。 6.面罩的佩戴。 a>佩戴前完全松开顶带和侧带。 b>将面罩颚窝对准下巴，然后把头带从头带从头顶套下。 c>用一只手托住面罩贴紧脸，另一只手拉紧顶带和侧带。 注意： 不要把面罩的头罩带拉得太紧，否则会导致使用者感到不 舒服，也不要太松否则将明显减少有效防护时间！ 7. 检查面罩与面部贴合的气密性 用手堵住面罩吸气端并吸气，检查负压气密性，检查不能吸 入空气，说明面罩佩戴合适，否则应调整面罩达到适配或检 查呼气阀是否漏气。用手堵住呼气端进行呼气，检查正压气 开，则应检查吸气阀是否漏气或调整面罩适配。 如果上述两项都不合格，还应检查面罩的整体气密性是否合 格。
4.胸前压力表 观察压力表的压力与确定剩余使用时间。 压力表读数与对应剩余使用时间： 20 MPa ………………………………… 4 h 15 MPa ………………………………… 3 h 10 MPa ………………………………… 2 h 5MPa …………………………………… 1 h 注意: 1.压力表受流量限制器影响，压力指示在打开瓶阀0.5―2min后才能 达到满压，这是正常现象。 2.如果压力表管路切断，压力表管路中的流量限制器把流量限制到 0.8-1L/min以内，以便佩戴者撤离灾区。 3.工作中发现压力指示值下降过快时，请立即撤离危险区。
（三）、主要技术参数：
1.额定防护时间 ≥240min(4h) 2.氧气瓶额定压力 20MPa 3.氧气瓶额定储气量………………… 540L 4.定量供氧量………………………….1.6±0.2L/min 5.自动补给供氧量……………………..≥80L/min 6.手动补给供氧量………………………≥80L/min 7.排气阀开启压力………………………400—700Pa 8.动补给阀开启压力…………………..40—180Pa 9.吸气温度……………………………..≤35℃ 10.二氧化碳吸收剂质量………………1.8㎏ 11.产品结构质量………………………11㎏ 12.产品使用质量………………………14㎏ 13.外型尺寸……………………………580×385×165（㎜）
（六）、呼吸器佩戴
1.把呼吸器背部朝上，顶端朝向自己将肩带放长5070mm。 2.握住呼吸器外壳使背带位于手臂外侧，背部朝向使 用者，同时顶部朝下，把呼吸器举过头顶，绕到后背并使肩 带挎到肩膀上。 3.上身稍向前倾，背好呼吸器，两手向下拉住肩带调 整端，身体直立，把肩带拉紧。 4.调整并扣紧腰带，使呼吸器的重量落在臀部而不是肩部。
