BG4正压氧气呼吸器操作规范BG4正压氧气呼吸器操作规范作者:1、BG4正压氧气呼吸器使用前的准备工作1，为了降低吸入温度和降低佩戴者的不适，冷却箱应装满冰块请注意，冷却箱盖子标记(通风孔)必须朝上2，面膜涂有防雾剂，记得涂防雾剂不要太多佩戴2和BG4正压氧气呼吸器。

戴上1和戴上打开皮带:同时按下两侧的锁定爪，将皮带两端拉开打开两条肩带:用拇指向上折断锁定夹，同时用另一只手拉动较长的一端，将仪器竖直放置，将呼吸软管放在保护罩上(外侧)，将双臂穿过肩带，提起仪器，将头部举过头顶，将头部放在两条呼吸软管之间，让仪器沿背部向下滑动，直到肩带接触到肩部。

均匀拉紧两条肩带，使腰带垫落在臀部。

关闭并调整皮带扣，确保连接可靠。

拉动带子的两端，使仪器牢固地落在臀部。

将皮带两端插入左右两侧的圆圈中。

然后，稍微松开肩带。

2，戴口罩(1)口罩上所有头带的松紧度都可以调节，非常方便，佩戴也很方便。

(2)戴口罩时，用双手拉口罩的橡皮筋，使其盖住头部，将脸放入口罩内，将头带放在头部后面。

首先拧紧下部带子，然后中间带子，最后拧紧顶部带子。

面罩应该牢牢地包在头部，但不要太紧。

(3)取下呼吸连接器插头的密封盖，将插头插入面罩的插座中，以确保连接可靠和良好。

3.当仪器打开，慢慢打开氧气瓶瓶阀时，会听到充氧气囊的气流声，电子监控显示器会发出一次蜂鸣声。

注意:氧气瓶瓶阀应至少旋转两周！用双手紧紧握住呼气和吸气软管。

吸入会导致面罩负压。

屏住呼吸一小会儿。

面罩内的负压必须保持。

否则，拧紧面罩头带注意:不要用漏风面罩观察显示器:在黑暗的地方，你可以按亮键打开照明灯(短时间后可以自动关闭)3秒以上，显示从开始到现在的使用时间。

3和BG4正压氧气呼吸器1的战前检查。

戴上口罩要用好的工具:将口罩带绕在头上后，袖子就是下巴的袖子将面罩戴在脸上，收紧底部绑带(下巴)，然后收紧顶部绑带(太阳穴)，然后收紧顶部绑带(头部)2，负压检查:将抽吸软管捏紧，抽吸会造成面罩负压，短时间屏住呼吸，必须保持面罩负压，否则拧紧面罩头带3。

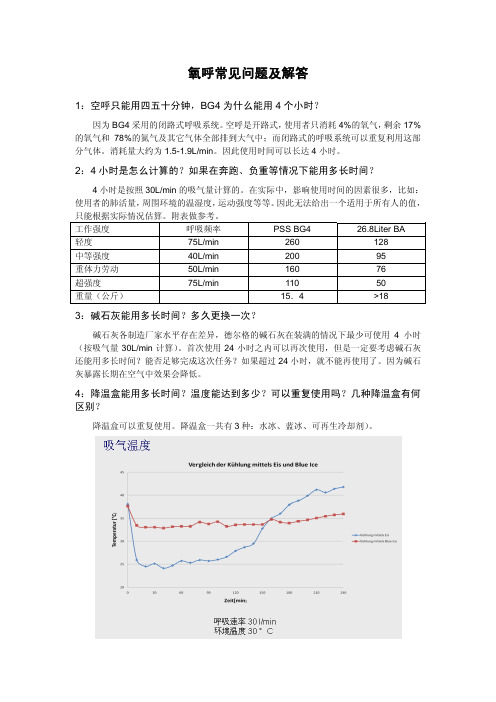

氧呼常见问题及解答1：空呼只能用四五十分钟，BG4为什么能用4个小时？因为BG4采用的闭路式呼吸系统。

空呼是开路式，使用者只消耗4%的氧气，剩余17%的氧气和78%的氮气及其它气体全部排到大气中；而闭路式的呼吸系统可以重复利用这部分气体。

消耗量大约为1.5-1.9L/min。

因此使用时间可以长达4小时。

2：4小时是怎么计算的？如果在奔跑、负重等情况下能用多长时间？4小时是按照30L/min的吸气量计算的。

在实际中，影响使用时间的因素很多，比如：使用者的肺活量，周围环境的温湿度，运动强度等等。

因此无法给出一个适用于所有人的值，只能根据实际情况估算。

附表做参考。

工作强度呼吸频率PSS BG4 26.8Liter BA轻度75L/min 260 128 中等强度40L/min 200 95 重体力劳动50L/min 160 76 超强度75L/min 110 50 重量（公斤）15．4 >183：碱石灰能用多长时间？多久更换一次？碱石灰各制造厂家水平存在差异，德尔格的碱石灰在装满的情况下最少可使用4小时（按吸气量30L/min计算）。

首次使用24小时之内可以再次使用，但是一定要考虑碱石灰还能用多长时间？能否足够完成这次任务？如果超过24小时，就不能再使用了。

因为碱石灰暴露长期在空气中效果会降低。

4：降温盒能用多长时间？温度能达到多少？可以重复使用吗？几种降温盒有何区别？降温盒可以重复使用。

降温盒一共有3种：水冰、蓝冰、可再生冷却剂）。

蓝冰、水冰降温效果曲线上图，水冰在前2小时效果较好，2小时候效果减弱，而蓝冰降温效果很均匀。

换言之，当两条曲线交叉前，水冰的效果好于蓝冰，交叉后，蓝冰的效果好于水冰。

可再生冷却剂、水冰降温效果曲线上图，水冰在前3小时效果较好，3小时候效果减弱，而可再生冷却剂降温效果很均匀。

换言之，当两条曲线交叉前，水冰的效果好于蓝冰，交叉后，蓝冰的效果好于水冰。

水冰、蓝冰必须冷冻，而可再生冷却剂的熔点是37度，因此无需冷冻，在20度的环境下放置5小时即可使用。

正压式空气呼吸器培训内容一、消防呼吸器是供消防员使用的一种人体呼吸器官的防护装具, 用于在有浓烟、毒气、刺激性气体或严重缺氧的火灾现场中进行火情侦察、灭火、救人和抢险时佩戴。

也可供佩戴者进入工厂、船舶等有毒、有烟尘或缺氧的环境中使用。

二、我们所使用的空气呼吸器为正压式, 面罩内压力比外界大气压力稍高, 具有性能可靠、安全程度高、佩戴舒适、呼吸舒畅、人体适应性强、全面罩视野广阔、气密性好、体积小、操作简单、维修方便等优点。

三、正压式空气呼吸器的构造正压式空气呼吸器主要由高压空气瓶与气瓶阀、减压器、供给阀、全面罩、压力表、残气警报器、中压安全阀、呼吸器、背托、中压软导管、快速接头、腰带和肩带等组成。

气瓶与气瓶阀: 气瓶是储存供人体呼吸用压缩空气的高压容器, 用超高强度钢制成。

其容积为升, 最高作用工作压力为30Mpa的截止阀, 是气瓶的必备部件, 不能任意拆去。

气瓶阀的缺陷轮按逆时针方向旋转为开启, 反之则关闭。

减压器: 把高压空气的压力从30 Mpa降至0.5 ~0.8Mpa, 在减压器上同时安装有中压安全阀、残气警报器、压力表、压力表导管、空气输出导管等。

软导管快速接头: 快速插头由两个部件组成。

当两部件未连接时, 连接减压器端的软导管快速插头是闭锁的。

打开气瓶开关仍然气密, 气体不会泄漏；当连接供给阀端的插头插入减压器端插座时, 减压器的快速插头立即将闭锁开关打开, 气体及时通入供给阀。

全面罩: 它是一个单眼窗、大视野、以层环状片密封的正压型全面罩。

面罩内有与口、鼻相贴合的小口鼻罩。

因而减小了全面罩的实际有害窨（呼吸道死腔）和人的吸气阻力。

同时在口鼻罩内还设有呼气阀, 将呼出气体排入大气中。

全面罩还有传音器, 以便佩戴者在使用过程中相互讲话。

供给阀: 最大正压性供气量为200L/min, 佩戴者吸气时有足够的气体吸入, 吸气感觉舒适。

四、压力表: 用于指示气瓶内的贮气压力。

力表的量程为0~40Mpa压力表外壳有防震的保护罩, 以防冲撞时损坏压力表。

为什么要使用PSS BG4？传统的空呼：•单气瓶配置只能使用30－40分钟•双气瓶配置能够使用60－80分钟•实际操作中，消防员30－40％的时间用于撤离火场、更换设备、进入火场、等待指挥员传达指令新型PSS BG4：•使用时间长达4小时，提供充足的防护时间，减少风险•重量比双气瓶SCBA轻30％，明显减少体力消耗•增加安全性，增强消防队员的自信心，减少恐惧•减少编队数量，优化救火程序，方便调度指挥•非常适合于需要长时间作业的场所，例如隧道、地铁、高层建筑等等氧气氮气二氧化碳其他气体吸入21%78 %0,04%0,96%????呼吸原理呼出吸入呼出21%78 %0,04%0,96%17%78 %4,04%0,96%呼吸原理氧气氮气二氧化碳其他气体PSS BG4呼吸原理PSS BG4 为隔绝式正压氧气呼吸器，用户持续呼入的气体来自其呼出的气体＋气瓶额外补充的气体。

人体呼出的CO2由“Dragersorb”400吸收。

呼吸气囊中储备用户所需气体，它由2个弹簧保证呼吸气囊内部的正压。

温热的气体流经降温盒时被冷却，被消耗的氧气由氧气瓶给予补充。

BG II显示气瓶剩余压力、剩余使用时间、电池容量。

123456789101112131415BODYGUARD II 背景灯按键智能钥匙光报警蜂鸣器报警剩余时间或已使用时间查看温度按键气瓶压力手动呼救按钮LED 灯蓝色–待用BODYGUARD II 图标以巴为单位的气瓶压力可以设定或显示已使用时间或显示剩余使用时间(50 巴)时间温度故障–同时显示故障代码电池正常电池报警1 –还能用4小时电池报警2 －需要立即更换电池关闭瓶阀打开瓶阀运动传感器激活运动传感器未激活同时按住左右键全面罩面镜及雨刷前端口五点式头带面罩材料为硅橡胶口鼻罩全面罩在使用中面罩会结雾，可以使用Klar Plot来防止结雾。

使用清洁软布将Klar Plot涂覆在面镜内层为加强防护也可以将Klar Plot防雾剂直接涂覆在面镜上。

正压式呼吸器培训第一节概述1、主要用途正压式消防空气呼吸器（以下简称空气呼吸器）是一种自给正压式空气呼吸器，广泛应用于消防、化工、船舶、石油、冶金、矿山、交通等部门，是消防员或受过专业培训人员在浓烟毒气、缺氧等环境中,从事灭火、抢险救灾和救护工作时对其呼吸器官进行保护的高性能个人防护装备.2、适用范围a)有毒气体b)有毒颗粒及气雾c)氧气浓度低于17％的环境。

d)火灾引起的烟雾第二节空气呼吸器结构、技术说明1、功能：本呼吸器配备一个或两个气瓶提供使用者充足的可呼吸空气。

空气通过高压的方式储存在气瓶内(30MPA)，高压空气通过减压阀进行一级减压，压力降到0。

7MPA后输送到中压管，在经经过供气阀二级减压后通过面罩向使用者提供正压空气.当使用者的呼吸出现障碍时，按下黄色按钮，气阀将自动增大供气量至450升/分钟（正常25升/分钟）由于供气阀提供的时正压空气，面罩内的压力始终大于外界的工做环境压力，保证外界有杜气体、颗粒及气雾无法进入面罩，充分保障使用者的安全。

2、主要部件1—面罩2-背架与束带3-气瓶4-供气阀5—减压器6—压力表7—报警哨2。

1 气瓶气瓶采用高强度铝合金内胆加全缠绕的碳纤维复合材料制成，强度高质量轻。

使用时间：气瓶使用时间取决于气瓶中压缩空气量和使用这的耗气量而耗气量又取决于使用者所进行的工作性质。

一个工作压力30 Mpa的6.9升气瓶，空气体等于6。

9＊30*10=2070升、2070/30=69分钟.考虑空气纯度，需加0.9的系数进行修证，实际空气量为2070*0.9=1863升、实际使用时间为为1863/30=62分钟。

2.2、报警哨：一旦使用者打开气瓶阀，通过减压阀和高压管输送的高压空气将报警哨中的顶针顶紧在弹簧上，此时顶针起到密封作用，不让中压空气进入报警哨发出声音.当压力降至5。

5±0。

5MPA，顶针在弹簧的作用下发生位移，离开密封面中压空气以5升/分钟的流量通过报警哨，发出报警。

PSS BG4正压氧气呼吸器培训讲义一、PSS BG4正压氧气呼吸器的构造：根据呼吸器内各个零部件所起的不同作用，将呼吸器分为四大系统。

分别是：壳体背带系统、供氧系统、呼吸循环系统、冷却系统。

㈠、壳体背带系统：上、下壳体，背带以及固定背带所用的定位销。

主要作用：1、下壳体起到定位作用，呼吸器的各个零部件都是固定在下壳体上。

2、上下壳体合起来以后，对呼吸器内部各零部件起到一定的保护和防尘的作用。

㈡、供氧系统：氧气瓶、减压器、安全阀、手补阀、自补阀、定量供氧装置（内制于减压器）、Bodyguard电子报警系统（主机、传感器、显示屏）。

㈢、呼吸循环系统：1、呼吸循环系统图：2、呼吸循环系统的特点：①、置前排气：排出的是呼出的废气，节约了氧气，提高了氧气的利用率。

②、排水装置：BG4正压氧气呼吸器率先使用了排水系统，有效得防止积水、倒流，大大提高了呼吸器的舒适度和安全性能。

③、冷却系统独特：可在使用过程中更换冷却剂，不会影响到整机气密性。

④、拆装方便，不需要任何工具。

㈣、冷却系统：冷却系统由冷却罐和冷却芯组成，冷却剂可使用冰块，也可使用装有“兰冰”冷却剂的不锈钢冷却芯。

在使用过程中，随时更换冷却芯，不会影响到仪器的正常使用。

二、PSS BG4呼吸器各部件名称：1、Bodyguard 电子报警系统2、滤尘网3、CO2吸收罐4、呼吸气囊5、排气阀6、排水阀7、氧气瓶8、减压阀9、气瓶阀10、手动氧气补给阀11、传感器12、黄色中压管13、蓝色中压管14、智能控制器15、降温盒16、压力开关控制管（压力达到1.4百帕自动激活报警器）17、定量氧气补给阀18、自动氧气补给19、全面罩20、吸气软管21、呼气软管22、连接管三、Bodyguard 电子报警系统构造：1、数字显示气瓶压力，单位：兆帕2、距离报警的时间（分钟）3、分钟图标4、手动呼救按钮（橙色/黄色）5、右按纽（环境温度）6、绿色LED灯7、运动报警器8、红色LED灯9、左按钮（背光灯）10、氧气模拟显示四、Pss BG4 Bodyguard 电子报警系统的特点：1、双重显示（图形和数字显示）图形显示；通过扇形节段方式，显示出压力的大概值，比较直观。

PSS BG4正压氧气呼吸器应知内容1、PSS BG4正压氧气呼吸器呼吸循环是如何进行的？答：当打开氧气瓶后，高压氧气经过减压器减压后变为中压氧气。

中压氧气一路通过自动补给阀进入气囊，另一路通过定量孔、手动补进入降温器（低压系统）内。

呼气时，吸气阀关闭，呼出气体经面罩、三通快速接头、呼气阀、呼气软管后分成两路。

一路进入装有CO2吸收剂的清净罐内，呼出气体中的CO2气体被吸收后进入气囊，与减压器定量孔供给的氧气混合；另一路，当呼吸器系统内压力达到4～7mbar(400～700pa）时，经角形接头、导气管、排气阀排入大气。

吸气时，呼气阀关闭，气体从气囊经降温器、吸气软管、吸气阀、三通快速接头、面罩，进入人体肺部，从而完成整个呼吸循环。

2、PSS BG4正压氧气呼吸器呼吸循环系统图。

大气↑3、PSS BG4正压氧气呼吸器自动补给阀是怎样工作的？答：当吸气量大，定量供氧不能满足使用时，气体压力下降至0.1～2.5mbar（10～250pa）时，弹簧板（气囊硬壁）在弹簧的作用下压住自动补给阀阀杆，自动补给阀门开启，中压氧气直接进入气囊，当气囊内压力超过2.5mbar时，弹簧板受力离开自动补阀杆，自动补给阀关闭，停止补气。

4、PSS BG4正压氧气呼吸器正压是怎样形成的？答：低压系统内的正压形成，当使用者吸气时，气囊内压力降低到0.1～2.5mbar（10～250 pa）时，正压弹簧板（气囊硬壁）触及自动补给阀杆，使阀门开启中压氧气直接进入气囊，增加气囊内的压力，使呼吸系统内始终保持正压状态。

5、PSS BG4正压氧气呼吸器主要组成部件有哪些？答：（1）面罩（2）三通快速接头（3）呼气阀（4）吸气阀（5）呼气软管（6）吸气软管（7）清净罐（8）气囊（9）气囊连杆（10）排气阀（11）排水阀（12）自动补给阀（13）降温器（14）减压器（15）手动补（16）主机（17）显示器（18）氧气瓶（19）外壳6、PSS BG4正压氧气呼吸器减压器工作原理是什么？答：打开氧气瓶，高压氧气经进气接头、螺丝阀门、活塞中心,进入中压膛室，再经定量孔进入中压导管，进入呼吸系统。

PSS BG4呼吸器战前检查规程
为了正确进行呼吸器战前检查，做好入井准备，并在120秒内完成检查任务，确保仪器完好。

特制定以下操作规程：
1.口令：检查中压整机气密
操作：用手托住面罩，用力吸气，吸不动、面罩内软衬不鼓起，为气密。

2.口令：检查呼吸两阀
操作：检查呼吸两阀气密性，用左手紧握呼气软管，用力吹气，吹不动，则吸气阀气密；用右手紧握吸气软管，用力吸气，吸不动，则呼气阀气密。

3.口令：检查佩戴面罩
操作：检查面罩与仪器连接是否正确；无打扭、缺失、破损现象，确认面罩完好，并从上到下拉紧调整头带和劲带，佩戴好面罩。

4.口令：打开氧气瓶，检查低压报警，自补
操作：右手转动氧气瓶手轮2周以上，打开氧气瓶，听到显示器报警声响，压力小于 1.4hPa，合格；同时用力吸气，听到补气的气流声，则自补阀完好。

5.口令：检查手补，排气
操作：右手按动手补阀按钮，听到气流声，确认手补完好；用力吹气，听到仪器背部有排气的声音，仪器排气系统完好。

6.口令：观察氧气压力，关闭氧气瓶
操作：左手拿住显示器，观察压力在18MPa以上，绿色指示灯
闪烁；右手转动氧气瓶手轮，关闭氧气瓶。

7.口令：检查余压报警、电池、脱下面罩
操作：关闭氧气瓶的同时，观察显示器，在5MPa左右发出断续的报警，红色指示灯闪烁，查看电池电量是否充足，如果显示1或2，连续红灯闪烁30秒，则应更换电池。

脱下面罩，关闭显示器。

8.口令：检查附件
操作：检查肩带，腰带有无打结、扭曲、缺损；显示器、电缆及固定卡有无扭曲、缺损；呼吸器上盖顶部两个滑销是否在槽内。

2011年9月21日。

BG4正压氧气呼吸器操作规范BG4正压氧气呼吸器使用操作规范编写人：一、BG4正压氧气呼吸器使用前的准备1、为了降低吸气温度，减少佩戴者的不适感，降温盒要装冰。

注意降温盒盖子标记（通气孔）必须向上。

2、面罩涂抹防雾剂，切记涂抹防雾剂不可过量。

二、BG4正压氧气呼吸器的佩戴1、穿戴仪器打开腰带：同时按下两侧锁紧爪，将腰带的两端拉开。

打开两根肩带：用大拇指向上掰动锁紧夹，同时用另一只手拉动较长的一端将仪器直立放置，并把呼吸软管摆在保护盖（外侧）一面双臂穿过肩带，将仪器提起，举过头部，并使头处在两根呼吸软管之间，让仪器沿着背部下滑，直到肩带接触到肩部为止。

均匀地拉紧两根肩带，使腰带软垫落在臀部上。

合上并调整腰带扣，使其联接可靠。

拉动腰带两端，使仪器牢固地落在臀部上。

将腰带两端穿进左右两边的圈内。

然后，轻微松开肩带。

2、佩戴面罩(1)面罩上所有头带的松紧都是可以调节的,佩戴十分方便容易。

(2)戴面罩时,用双手拉开面罩的橡皮头带,使其套住头部,将面部放人面罩中,将头带套在头部后方。

首先拉紧下面的带子,其次是中部的,最后再拉紧顶部的带子,面罩应当安全可靠地套在头上,但不能过紧。

(3)取下呼吸接头插头的密封盖,将插头插入面罩的插孔中,确保连接牢靠、良好。

3、仪器开启慢慢打开氧气瓶的瓶阀,会听到氧气充入气囊的气流声,电子监测显示器鸣叫一次。

注意：氧气瓶的瓶阀至少旋转两周！用双手紧握呼气及吸气软管,吸气使面罩内产生负压,短时地憋气,面罩内负压必须维持，否则要拉紧面罩头带。

注：千万不可使用漏气面罩观察显示器：黑暗处，可以按照明键打开照明灯（短时间后可自动熄灭）持续按键3秒以上，显示从开始使用到现在的使用时间。

三、BG4正压氧气呼吸器的战前检查1、在佩戴好仪器的基础上佩戴面罩：将面罩绑带绕到头后，套是下巴套。

将面罩放到脸部，先紧底带（下巴），再紧顶带（太阳穴），然后是紧顶（头部）的带子。

2、执行负压检查：捏紧吸气软管,吸气使面罩内产生负压,短时地憋气,面罩内负压必须维持，否则要拉紧面罩头带。

BG4正压氧气呼吸器培训讲义一：呼吸器的发展。

以前，矿山救护队员在进行抢险救灾的过程中，佩带的主要是负压氧气呼吸器。

负压氧气呼吸器在佩带过程中，需要佩带口具和鼻夹。

这样，大量运动或出汗时容易脱落。

更为危险的是，负压氧气呼吸器在某些情况下（自补打开的时候），呼吸循环系统内部会产生“负压”。

所谓“负压”是指系统内部压强要比环境大气压强（即一个标准大气压）低。

有毒有害气体极容易侵入，防护系数比较低。

因此，在1996年，通过实际考察，我国分别从美国和德国引进了两种正压氧气呼吸器。

分别是德国德尔格公司生产的BG4正压氧气呼吸器和美国纽创尼克公司生产的Biopak240正压氧气呼吸器。

两者结构上最大的区别在与其储气装置的不同。

其中Biopak240正压氧气呼吸器的储气装置为硬质的仓式，而BG4正压氧气呼吸器的储气装置为软质的囊式。

BG4正压氧气呼吸器（如下图）是德国德尔格公司经过多年精心研制开发出的新型气囊式正压氧气呼吸器。

除具有其他同类产品的优点外，还有其独特的优势：1.结构简单、拆装方便，不需要任何工具（更换电池除外）就可以快速拆装呼吸器；2.独特的Monitron电子报警系统，该系统是目前世界上唯一成功应用于正压氧气呼吸器，并取得了MA及防爆双重认证的电子报警系统。

3.独特的冷却系统，可在使用过程中可以更换冷却剂，而不影响整个呼吸循环系统。

4.有排水装置，可以及时把呼吸过程中产生的冷凝水排出。

二：适用范围。

1.温度范围：储存：－6℃～25℃ ( 15℃～ 25℃为最佳范围)使用：－6℃～40℃如果在最佳温度范围内储存，则使用时温度下限可低至－15℃。

60℃时，仪器只能使用一小时，90℃时，仪器只能使用十五分钟。

2. 相对湿度：储存： 30% ～ 70%使用： 0 ～ 100%3. 大气压强：90kpa ～120kpa以上条件对呼吸器的影响：温度：在规定温度范围里使用，呼吸器的各项性能指标均能达到最佳状态，而且不会对呼吸器本身造成任何影响。
