九年级物理电学易错题

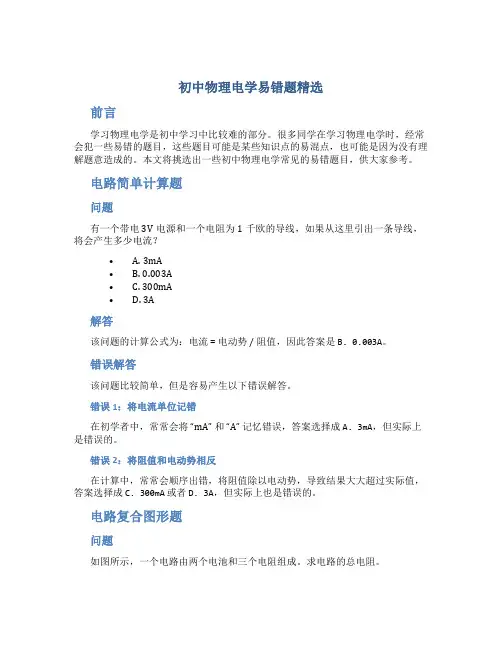

初中物理电学易错题精选前言学习物理电学是初中学习中比较难的部分。

很多同学在学习物理电学时，经常会犯一些易错的题目，这些题目可能是某些知识点的易混点，也可能是因为没有理解题意造成的。

本文将挑选出一些初中物理电学常见的易错题目，供大家参考。

电路简单计算题问题有一个带电3V电源和一个电阻为1千欧的导线，如果从这里引出一条导线，将会产生多少电流？• A. 3mA• B. 0.003A• C. 300mA• D. 3A解答该问题的计算公式为：电流 = 电动势 / 阻值，因此答案是B. 0.003A。

错误解答该问题比较简单，但是容易产生以下错误解答。

错误1：将电流单位记错在初学者中，常常会将“mA” 和“A” 记忆错误，答案选择成A. 3mA，但实际上是错误的。

错误2：将阻值和电动势相反在计算中，常常会顺序出错，将阻值除以电动势，导致结果大大超过实际值，答案选择成C. 300mA或者D. 3A，但实际上也是错误的。

电路复合图形题问题如图所示，一个电路由两个电池和三个电阻组成。

求电路的总电阻。

电池1 + ---电阻R1--- + ---|---三岔路口---|--- + ---电阻R3--- + ---电池2 +| || |+---电阻R2---------------+解答该问题需要先将电路分成多个简单的电路，再一步步拼接得出最终答案。

计算方法为：1.将电池1和 R1 两个部分连接起来，得到简单电路1。

2.将电池2和 R3 两个部分连接起来，得到简单电路2。

3.将简单电路1 和简单电路2横向连接在一起，得到最终电路。

4.根据串联电路计算公式：总电阻 = R1 + R2 + R3答案为总电阻为：8欧姆。

错误解答虽然该题难度不大，但是经常会出现以下错误：错误1：将串联电路公式记错电学中，串联电路的总电阻公式为：R = R1 + R2 + R3，但有的同学会将公式记错，导致计算结果错误。

错误2：没有将电路分解有的同学习惯于看到综合电路就通过肉眼估算答案，但这种做法容易出错，尤其是对于比较复杂的电路，建议将其分解成简单的电路计算，降低出错的概率。

初三物理电学计算难题含答案三道物理挖坑易错题
题1：一根电线长度为5米，电线两端的电压差为10伏，电流强度为2安。

求这根电线的电阻和功率损耗。

答案：
根据欧姆定律，电阻R等于电压差U除以电流强度I，即R=U/I=10伏/2安=5欧姆。

功率损耗P等于电流强度I的平方乘以电阻R，即P=I^2*R=2安的平方乘以5欧姆=20瓦。

题2：一个电流表的允许电流最大为0.5安，该电流表的内阻为0.2欧姆。

将该电流表接入电路中，电路的总电压为12伏，求该电流表的实测电流和测量误差。

答案：
根据欧姆定律，电流表的实测电流等于电路的总电压除以电路的总电阻，即实测电流=12伏/(电路的总电阻+电流表的内阻)=12伏/(0.2欧姆+0.5欧姆)=12伏/0.7欧姆≈17.14毫安。

测量误差等于实测电流与电流表的允许电流差的绝对值，即测量误差=，实测电流-电流表的允许电流，=，17.14毫安-0.5安，=0.482安
≈482毫安。

题3：一台电视机的功率为100瓦，工作时间为4小时。

如果电视机是通过220伏的电源工作的，求工作期间电视机的电能消耗和电费（假设电费单位是元/千瓦时）。

答案：
电能消耗等于功率P乘以工作时间t，即电能消耗=100瓦乘以4小时
=400瓦时。

将电能消耗转化为千瓦时，即电能消耗=400瓦时/1000=0.4千瓦时。

电费等于电能消耗乘以电费单位，即电费=0.4千瓦时乘以电费单位。

请提供电费单位（元/千瓦时）以便计算具体的电费金额。

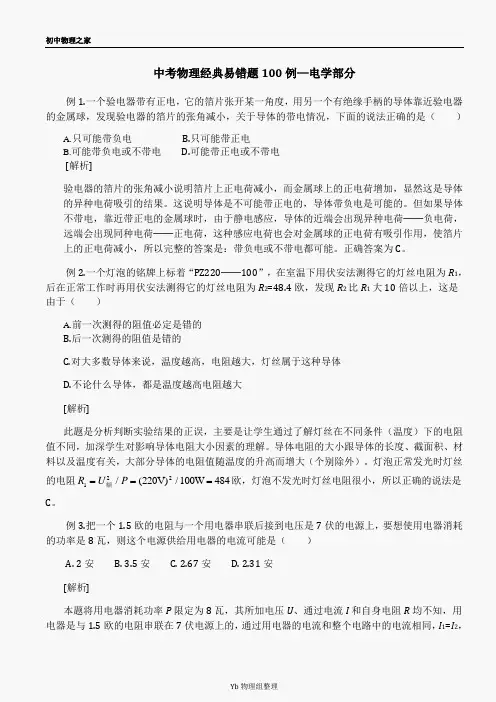

中考物理经典易错题100例—电学部分例1.一个验电器带有正电，它的箔片张开某一角度，用另一个有绝缘手柄的导体靠近验电器的金属球，发现验电器的箔片的张角减小，关于导体的带电情况，下面的说法正确的是（ ）A. 只可能带负电B.只可能带正电B. 可能带负电或不带电 D.可能带正电或不带电[解析]验电器的箔片的张角减小说明箔片上正电荷减小，而金属球上的正电荷增加，显然这是导体的异种电荷吸引的结果。

这说明导体是不可能带正电的，导体带负电是可能的。

但如果导体不带电，靠近带正电的金属球时，由于静电感应，导体的近端会出现异种电荷──负电荷，远端会出现同种电荷──正电荷，这种感应电荷也会对金属球的正电荷有吸引作用，使箔片上的正电荷减小，所以完整的答案是：带负电或不带电都可能。

正确答案为C 。

例2.一个灯泡的铭牌上标着“P Z220──100”，在室温下用伏安法测得它的灯丝电阻为R 1，后在正常工作时再用伏安法测得它的灯丝电阻为R 2=48.4欧，发现R 2比R 1大10倍以上，这是由于（ ）A. 前一次测得的阻值必定是错的B.后一次测得的阻值是错的C.对大多数导体来说，温度越高，电阻越大，灯丝属于这种导体D.不论什么导体，都是温度越高电阻越大 [解析]此题是分析判断实验结果的正误，主要是让学生通过了解灯丝在不同条件（温度）下的电阻值不同，加深学生对影响导体电阻大小因素的理解。

导体电阻的大小跟导体的长度、截面积、材料以及温度有关，大部分导体的电阻值随温度的升高而增大（个别除外）。

灯泡正常发光时灯丝的电阻R U P 122220100484===额/()/V W 欧，灯泡不发光时灯丝电阻很小，所以正确的说法是C 。

例3.把一个1.5欧的电阻与一个用电器串联后接到电压是7伏的电源上，要想使用电器消耗的功率是8瓦，则这个电源供给用电器的电流可能是（ ） A. 2安 B. 3.5安 C. 2.67安 D. 2.31安[解析]本题将用电器消耗功率P 限定为8瓦，其所加电压U 、通过电流I 和自身电阻R 均不知，用电器是与1.5欧的电阻串联在7伏电源上的，通过用电器的电流和整个电路中的电流相同，I 1=I 2，即8715W V //(.)R R =+Ω，解得用电器的电阻分别为R =2欧和R =1.125欧，代入I P R =/可得电流强度的可能值为I =2安和I =2.67安。

九年级物理电功率易错题（Word 版 含答案）一、初三物理 电功率 易错压轴题（难）1．⑤小灯泡额定功率的表达式为：22221212•L I R P I R I R I I I ===-额额额额。

朵朵和同学们在做电学实验过程中：（1）朵朵和同学们经过讨论，依次完成了“探究电流与电压的关系”三次实验电路的设计，如图甲、乙、丙所示。

由图甲改进为图乙是为保证实验过程中_____这一因素不变；由图乙改进为图丙是因为使用滑动变阻器既能保护电路，又能通过调节使电阻R 两端的电压_____（选填“改变”或“保持不变”）。

（2）请用笔画线代替导线，帮助朵朵按电路图丙将图丁中实物电路连接完整__________ 。

（3）朵朵连完电路，闭合开关后，发现两只电表的指针总在晃动。

请分析造成这一现象的原因：电路存在_____。

（4）在继续用图丁的实物电路探究“电流与电阻的关系”时，朵朵先将5Ω电阻接入电路，调节滑动变阻器，使电压表的示数为2V ，记下电流值；再将5Ω电阻换成10Ω电阻，她下一步操作是：将滑动变阻器的滑片向_____（选填“A”或“B”）端移动。

（5）朵朵和同学们完成上述探究活动后，想测量一只额定电压为2V 小灯泡的额定功率，但发现电压表被别的同学拿走了，于是她借助一个10Ω的电阻，设计了如图戊所示的电路，也测出了小灯泡的额定功率。

具体操作如下：①只闭合开关S 1、S 2，调节滑动变阻器，使电流表的示数为_____A 时，小灯泡恰好正常发光；②只闭合开关S 1、S 3，保持滑动变阻器滑片的位置不变，读出电流表示数为I 。

③P 灯=_____（用已知量和测量值表示，数值要求带单位）。

【答案】 电阻 改变 接触不良 B 0.2 2V （I ﹣0.2A ）【解析】（1）如图甲连接的是小灯泡，由于灯丝电阻随温度而变化，所以改进为图乙是为保证实验过程中电阻这一因素不变；研究电流与电压的关系应保证电阻不变，改变电阻两端的电压，所以由图乙改进为图丙是因为使用滑动变阻器既能保护电路，又能通过调节使电阻R 两端的电压改变。

初三物理电学计算难题含答案三道物理挖坑易错题1.题目：一根电阻为2欧的导线，接在电压为10伏的电源两端，流过导线的电流为多少安？解析：根据欧姆定律，电流I=U/R，代入已知值得到I=10/2=5安。

2.题目：在电路中，两个电阻分别为3欧和6欧，串联连接后接在电压为12伏的电源两端，求总电流是多少安？解析：根据欧姆定律，总电流I=U/R，其中R为两个电阻的总和，即3+6=9欧。

代入已知值得到I=12/9=4/3安。

3.题目：一个电阻为4欧的电器连在电压为220伏的电源上工作，求电器的功率是多少瓦？4.题目：一台电视机的功率为100瓦，连在电压为220伏的电源上工作，求电视机的电流是多少安？解析：根据功率公式P=UI，其中U为电压，I为电流，代入已知值得到100=220*I，解方程得到I=100/220=5/11安。

5.题目：一个电阻为8欧的电器连在电压为220伏的电源上工作，如果将电阻调整为16欧，求新的电流是多少安？解析：根据欧姆定律，电流I=U/R，代入已知值得到I=220/8=27.5/1安。

如果将电阻调整为16欧，则新的电流为I=220/16=13.75/1安。

6.题目：一台电视机的功率为75瓦，连在电压为220伏的电源上工作，如果要将功率增加到100瓦，需要将电流调整为多少安？解析：根据功率公式P=UI，其中U为电压，I为电流，代入已知值得到75=220*I，解方程得到I=75/220安。

将功率调整为100瓦，则新的电流为I=100/220安。

7.题目：一个电阻为5欧的导线串联连接在电流为10安的电路中，求导线两端的电压是多少伏？解析：根据欧姆定律，电压U=IR，其中I为电流，R为电阻，代入已知值得到U=10*5=50伏。

8.题目：在电路中，电源电压为6伏，电阻为2欧，串联连接后流过电阻的电流是多少安？解析：根据欧姆定律，电流I=U/R，代入已知值得到I=6/2=3安。

9.题目：一台电视机的功率为50瓦，连在电压为220伏的电源上工作，求电视机的电阻是多少欧？解析：根据功率公式P=UI，其中U为电压，I为电流，代入已知值得到50=220*I，解方程得到I=50/220安。

物理九年级下册电功率易错题（Word版含答案）一、初三物理电功率易错压轴题（难）1．电路中的电流I==，小灯光的额定功率P=U L I=2.5V×．在“测定小灯泡电功率”的实验中，小灯泡额定电压为2.5V。

（1）图甲中有一根导线连接错误，请在错误的导线上画“×”，并在图中改正（导线不许交叉）。

（_______）（2）正确连接电路后，闭合开关，移动滑动变阻器的滑片，发现小灯泡始终不亮。

两电表无示数。

为判断故障、将电压表与滑动变阻器并联，电压表有示数，则电路发生故障的原因是_____。

（3）排除故障后闭合开关，移动滑动变阻器的滑片P到某一点，电压表示数如图乙所示为_____V。

（4）根据实验记录绘制Ⅰ﹣U图象如图丙所示，根据图象信息，计算小灯泡的额定功率是_____W。

（5）完成上述实验后，小敏设计了如图丁所示的电路，测出了额定电流为I额的小灯泡的额定功率。

实验方案如下：（电源电压不变，滑动变阻器R1的最大阻值为R1）①按电路图连接电路。

②闭合开关_____，移动R1滑片，使电流表的示数为I额灯泡正常发光。

③闭合开关_____，保持R1滑片位置不动，移动R2滑片，使电流表的示数为I额。

④保持_____滑片位置不动，将另一个滑动变阻器滑片移到最左端，电流表的示数为I1，再将此滑动变阻器的滑片移到最右端，电流表的示数为I2。

⑤小灯泡额定功率的表达式为P额＝_____。

（用I额、I1、I2、R1表示）【答案】滑动变阻器断路 2.2 0.5 S1 S2 R2 I 额2•2112I RI I【解析】【分析】（1）本实验中，电压表应并联在灯泡的两端，由此分析图甲的错误修改；（2）通过小灯泡不亮，两电表无示数，判断出电路中出现断路，然后根据具体情况判断断路处；（3）由图乙明确电压表量程和分度值，再读数；（4）由图象读出额定电压下通过灯泡的电流，根据P＝UI计算额定电功率；（5）已知灯泡的额定电流，可通过R2等效替代正常发光灯泡，再根据电路特点，利用电源不变计算出R2的阻值，由P＝I2R计算额定功率。

九年级下册物理 电功率易错题（Word 版 含答案）一、初三物理 电功率 易错压轴题（难）1．P 2=U 额×I 额=(U -I 额×R )×I 额在“测定小灯泡正常发光时的电阻”的实验中，琪琪和航航设计的电路如图甲所示，电源电压恒为4.5 V ，小灯泡的额定电压为2.5 V 。

琪琪的实验过程如下：(1)她调节滑动变阻器，发现当电压表的示数为2.5 V 时，小灯泡不能正常发光，而航航发现了问题，于是继续向______（选填“左”或“右”）端调节滑动变阻器，使电压表的示数为______V 时，小灯泡才正常发光。

若此时通过小灯泡的电流如图乙所示，电流为______A ，小灯泡正常发光的电阻为______Ω；(2)琪琪将导线cd 的d 端改接到小灯泡a 端，重新测量小灯泡正常发光的电阻，闭合开关她发现电压表的指针________，原因是____________________；(3)她俩重新选择实验器材，不用电压表就测出了I 额＝0.3 A 的小灯泡的额定功率，设计的电路图如图丙所示，请你将下列实验步骤补充完整，并计算出小灯泡的额定功率（电源电压恒定且未知，滑动变阻器的最大阻值为30 Ω）：①将滑动变阻器的电阻调到最大，开关S 闭合，S 1________（选填“闭合”或“断开”），读出电流表的示数为0.2 A ，则电源电压为________V ；②开关S 闭合，S 1________（选填“闭合”或“断开”），调节滑动变阻器的滑片使电流表的示数为________A 时，小灯泡正常发光；③开关S 、S 1均闭合，滑动变阻器的滑片________，读出电流表的示数为0.4 A ； ④小灯泡额定功率P 额＝________ W 。

【答案】左 2 0.4 6.25 反向偏转 电压表正负接线柱接反 闭合 6 断开 0.3 保持不动 0.45【解析】【分析】【详解】(1)[1][2]由图可知，电压表接在了滑动变阻器两端，所以当电压表的示数为2.5V 时，小灯泡两端实际电压为L =4.5V 2.5V=2V U U U =--滑所以不能正常发光，故继续向左移动滑动变阻，使小灯正常发光，则滑动变阻两端电压为=4.5V 2.5V=2V U U U '=--滑额 即：使电压表的示数为2V 时，小灯泡正常发光。

【物理】九年级物理电功率易错剖析及解析一、电功率选择题1．如图的电路，电源电压保持不变，R为定值电阻。

下列说法正确的是（）A. 开关闭合前，电压表和电流表均无示数B. 开关闭合后，滑片P向右移动的过程中，电压表的示数变小C. 开关闭合后，滑片P向右移动的过程中，R的功率变大D. 开关闭合后，滑片P向右移动的过程中，电压表与电流表示数的比值变小【答案】 B【解析】【解答】解：（1）开关闭合前，电路处于开路状态，则电流表没有示数；但电压表的两个接线柱通过变阻器与电源的正负极相连通，此时电压表测量电源电压，所以电压表有示数；A不符合题意；（2）开关闭合后，定值电阻R与滑动变阻器串联，电流表A测电路中的电流，电压表测定值电阻R两端的电压；滑片P向右移动的过程中，变阻器接入电路中的电阻变大，总电阻变大，由I= 可知，电路中的电流变小；根据U=IR可知，定值电阻R两端的电压变小，即电压表的示数变小，B符合题意；定值电阻两端的电压减小，电路中电流减小了，根据P=UI知，R的功率变小，C不符合题意；由欧姆定律可知，电压表与电流表示数的比值为定值电阻的阻值，所以，电压表与电流表示数的比值不变，D不符合题意。

故答案为：B【分析】结合电路图，理清元件的连接方式及电表的测量对象，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律、串联电路的特点即可分别判断；根据定值电阻两端的电压和电路的电流的变化，根据P=UI判断出R功率的变化；电压表与电流表示数的比值为定值电阻的阻值.2．如图所示，电源电压保持12V不变，小灯泡L上标有“6V 3W”字样，滑动变阻器最大电阻值R=48Ω，闭合开关，若不考虑灯丝电阻随温度的变化，下列说法正确的是（）A. 要使电压表的示数增大1V，小灯泡L两端的电压就会减小1VB. 小灯泡L的最小实际电功率为0.6WC. 当滑片P移到变阻器的中点时，小灯泡L正常发光D. 当滑片P移到最右端时，通电10s滑动变阻器消耗的电能是19.2J【答案】D【解析】【解答】由电路图可知，闭合开关后，滑动变阻器R与灯泡L串联，电压表测灯泡L两端的电压。

初中物理经典错题100例及分析---电流电路部分1.用丝绸磨擦过的玻璃去靠近甲、乙两个轻小物体.结果甲被排斥、乙被吸引。

由此我们可以判定 ( ）A、甲带正电.乙带负电B、甲带负电.乙带正电C、甲带负电.乙不带电或带正电D、甲带正电.乙不带电或带负电2.从电视机的显像管尾部的热灯丝发射出来的电子,高速撞击在电视机的荧光屏上,使荧光屏发光,则在显像管内( )A.电流方向从荧光屏到灯丝B.电流方几从灯丝到荧光屏C.显像管内是真空,无法通过电流D.电视机使用的是交流电,显像管中的电流方向不断变化3．三个相同的灯泡连接在电路中.亮度一样.则它们的连接关系是（）A.一定并联B一定串联C可能是混联D串联、并联都有可能,不可能是混联4.教室内有两只日光灯,开关闭合时,两灯同时亮,开关断开时,两灯同时熄灭,则它们的连接关系是( )A 一定串联B 一定并联 C可能并联,也可能串联 D无法确定5.某同学学习电路后设想如下:将一条用很细的电线围在一群羊圈上,当羊在羊圈里,电灯亮,电铃不响;当有羊离开羊圈,电铃响,灯还亮.告诉人们有羊跑了.现有电灯、电铃、电源各一个.导线若干.画出该同学设想的电路图答案及分析１．可能错误：选Ａ原因是物体被吸引有两种可能．一是其中一个物体带电.另一物体不带电.二是两物体带异种电荷正确答案：Ｄ２．A 电流方向是正电荷的定向移动方向,负电荷定向移动的反方向 3.D4.可能错误:选A ."受两灯同时亮,开关断开时,两灯同时熄灭"这一条件的影响,而未找到"教室内"这一主要条件.教室内的所有用电器一定是并联正确答案选B5.这是开关的第二种用法,开关同用电器并联.电路如下图.羊跑出圈,相当于开关断路,电灯和铃串联工作;当羊在圈内时,导线将电铃短路,电铃不响.初中物理经典错误１００例及分析－欧姆定律、电功率部分张店二中陈维1.对式子R=U/I的理解.下面的说法中正确的是（）A、导体的电阻跟它两端的电压成正比B、导体的电阻跟通过它的电流强度成反比C、导体的电阻跟它两端的电压和通过它的电流强度无关D、加在导体两端的电压为零.则通过它的电流为零.此时导体的电阻为零2.两只电阻,甲标有"10Ω,1A",乙标有"15Ω,0.6A",把它们串联在电路,允许接在最大电压为_______V的电路中.3.L1、L2两只灯额定电压相同均为U.额定功率P额1>P额2,把它们接入电压为U的电路中,下列说法中错误的是( )A.两灯串联使用时,实际功率P1<P2B.两灯并联使用时,实际功率P1>P2C.串联时两灯消耗的总功率P总>P额2D.并联使用时两灯消耗的总功P总<P额14．如图所示电路.闭合开关Ｓ后.甲乙两表是电压表.示数之比是３：２.当开关Ｓ断开.甲乙两表是电流表.则两表的示数之比为（）Ａ．２：１Ｂ３：１Ｃ２：３Ｄ１：３5.如图是一台电冰箱的铭牌. 其中.“耗电量0.50（kW"h）/24h”这个参数的含义是.该冰箱正常使用24h消耗的电能为 . 如果按照额定功率70W和工作24h计算.则消耗的电能是 kWh.这个计算结果与冰箱铭牌上提供的相关参数差异较大.是由于冰箱具有工作的特点而造成的.答案与分析1.可能错误:A或B或D.产生的原因是没有认识到电阻是导体的一种特性,与电压电流等外界因素无关.正确答案:C2.可能错误:19V. 忽略了串联电路这要因素.U=10Ω×1A+15Ω×0.6A=19V正确答案:15V.1A、0.6A是甲乙两电阻允许通过的最大电流.由于两电阻串联,电流相等,为保证整个电路安全,所以应取小值0.6A,I甲=I乙=0.6AU=10Ω×0.6A+15Ω×0.6A=15V3.正确答案:D4．这是一道在教学中多次用的题目,每次用都会出现较大的问题.可能错误：出现错误的主要原因是不画出两种情况下的的电路．只是在用脑子想电路图．乱是第一感受．感到无从下手．正确答案:B分析过程：当电表为电压表时,S闭合,电路如图1.由于电压表相当于断路,去掉后电路如图2.由图2可以看出两电阻是串联.由图1可知,甲电压表测的是总电压,乙电压表测的是R2的电压.由电路中电压与电阻关系可知,两电阻之比为R1:R2=1:2.当电表为流表时,S断开,电路如图1.由于开关断开,去掉后电路如图2.由图2可以看出,两电阻是并联,电表甲测的是R2的电流,电表乙测的是R1\R2的总电流.因为R1:R2=1:2,所以I1:I2=2:1.则乙测的总电流与R2的电流之比为3:1.5.0.5KW.h. 1680KW.h. 不连续工作初三物理中考总复习电学部分易错题分析例 1.一个验电器带有正电.它的箔片张开某一角度.用另一个有绝缘手柄的导体靠近验电器的金属球.发现验电器的箔片的张角减小.关于导体的带电情况.下面的说法正确的是（）A.只可能带负电B.只可能带正电C.可能带负电或不带电D.可能带正电或不带电[解析]验电器的箔片的张角减小说明箔片上正电荷减小.而金属球上的正电荷增加.显然这是导体的异种电荷吸引的结果。

九年级物理上册电流和电路易错题〔Word版含答案〕一、初三物理电流和电路易错压轴题〔难〕1.小红同学对串联电路的电压规律进行了探究.〔猜测与假设〕串联电路总电压等于各用电器两端的电压之和.〔设计与进行实验〕〔1〕按如下图的电路图连接电路.〔2〕闭合开关,排除故障,用电压表在AB间测出L两端的电压.〔3〕在测L两端的电压时,小明为了节省时间,采用以下方法：电压表所接的B接点不动,只断开A接点,并改接到C接点上.〔4〕测出AC间的电压,得出结论.〔交流与评估〕〔1〕在拆接电路时,开关必须.〔2〕闭合开关,发现电压表示数为零,那么小灯泡的故障可能是L 〔填“短路〞或“断路〞〕〔3〕小明用步骤3的方法能否测出L两端的电压？为什么？0【答案】断开短路不能,电压表的正负接线柱接反了【解析】【详解】〔1〕为了保护电路,在拆接电路时,开关必须断开.〔2〕闭合开关,发现电压表示数为零,假设为L的故障,只能是短路,此时电压表也被短路,故示数为零,假设断路时,电压表串联在电路中,电压表会有示数,且接近电源电压：所以小灯泡的故障可能是L短路.〔3〕电压表所接的B接点不动,只断开A接点,并改接到C接点上,此时电流由负接线柱注入,正接线柱流出,即电流方向是反的,指针会反偏,所以不能测出L两端的电压.【点睛】重点是研究串联电路电压的实验,注意电压表的使用,在连接电压表时,电流方向不能接错,选择量程可用试触的方法.2.在用电压表、电流表测量小灯泡电功率的实验中,灯泡上标有“2. 5V〞的字样.〔1〕测量小灯泡电功率的实验的原理是 ______________ ：小张根据电路图连接如图甲所示的实验电路,小王检查后发现有一根导线连接有错误,请你在这根导线上打“X〞,并用笔画线代表导线,画出正确的连线.—〔2〕电路改正后,小张闭合开关,发现灯泡不亮,电流表无示数,而电压表示数接近3V,取下灯泡,两表的示数仍然不变,出现故障的原因可能是__________________________________ - 〔3〕故障排除后,开始进行实验,小王根据测出的数据,在图乙中画出了小灯泡的电流、电压变化的关系图像,由此可以判断,小灯泡的额定功率为%此次实验中,使用滑动变阻器的目的是. 〔4〕根据图乙还可以判断,小灯泡的电阻随电压的增大逐渐,原因是【答案】P=UI图略小灯泡断路0.75W改变〔调节〕灯泡两端的电压增大灯丝由金属制成,金属的电阻随温度的升高而增大【解析】〔1〕测量小灯泡电功率的实验的原理是P=UI：电路图连接如图：甲闭合开关,发现灯泡不亮,电流表无示数,说明电路中的开路的地方,而电压表示数接近3V,取下灯泡,两表的示数仍不变,说明开路的地方在电灯处,即小灯泡断路；当电压为额定电压2.5V时,对应的电流值为0.3A ,那么电功率P=U/=2.5VxO.3A=0.75W ；使用滑动变阻器的目的是改变〔调节〕灯泡两端的电压：〔4 〕当小灯泡的电压升高时,实际功率也变大,温度升高,对于小灯泡的灯丝的电阻会变大3.如下图的电路中,电源电压为U,闭合电键S,发现两电表指针的位置均不变, 故障只发生在电阻R】、Rz上,请根据相关信息写出电压表的示数及相应的故障.①如果电压表示数为:那么可能存在的故障是.②如果电压表示数为:那么可能存在的故障是.【答案】o R1断路或R】、R2均断路或R1断路、R2短路U R2断路或R2断路、R】短路【解析】【分析】【详解】如下图,〞和Rz串联在电路中,如果电压表示数为0,那么可能存在的故障是％断路或R】、Rz均断路或R】断路、Rz短路,如果电压表示数为U,那么可能存在的故障是Rz断路或RZ断路、R1短路.【点睛】电路故障问题是电学测试中经常考查的问题.解决的一般步骤是将每种情况代入题目,根据应该出现的现象和题目中描述的现象进行比照,符合题意的即为正确答案.4.为了预防电路中电流过大,发生危险,电路中常常需要安装保险丝.保险丝安装在玻璃管中,称为保险管•实验室有熔断电流分别为1A和2A的两种保险管,保险管上印刷的文字已经模糊不清,但小星知道：熔断电流较大的保险丝,其电阻较小,因此,小星设计了如图甲所示实验电路图,想通过比拟它们的电阻大小来区别这两种保险管.〔1〕根据图甲电路图,在图乙的实物图中,用笔代善导线把电路连接完整.〔〕〔2〕开关闭合前,滑动变阻器的滑片应该移至最〔选填"左"或"右"端〕.〔3〕在图甲中,假设电压表Vz的读数为2.1V,电压表V1读数如图丙所示,那么保险管B两端的电压为V.〔4〕保险管A的熔断电流为A〔5〕将这两个保险管并联接入某一电路中,当电路中的电流到达A时,保险管将熔断.【解析】【详解】〔1〕根据图甲电路图可知,电压表5测保险管A的电压,电压表V2测两保险管总电压. 再由第〔3〕小题中“电压表Vz的读数为2.1V〞可知,两电压表都接小量程.连接电压表VJ-〞接线柱到保险管A左端接线柱、“3〞接线柱到保险管A右端接线柱：再连接电压表Vz“- 〞接线柱到保险管B左端接线柱、“3〞接线柱到滑动变阻器右下端〔或保险管A右端〕接线柱.如图：〔2〕为保护电路,开关闭合前,滑动变阻器的滑片应该移至阻值最大端.因滑动变阻器接右下端接线柱,所以滑片移至最左端阻值最大.〔3〕电压表V】测保险管A的电压,其分度值为0.1V,那么U A=0.6V°电压表Vz测两保险管总电压,即U A+B=2.1V.那么保险管B两端的电压为U B=U A+B-U A=2.1V-0.6V=1.5V.〔4〕因U A=0.6V、U B= 1.5V,即U A<U B,由串联电路分压规律可知V A<R B,保险管B的电阻大,熔断电流小,为1A：保险管A的电阻小,熔断电流大,为2A.〔5〕由上题可知,RA :R B=L/A:1/B=0.6V: 1.5V=2:5O将这两个保险管并联接入某一电路中,电流之比为小小R B：&=5:2.假设当保险管A电流到达熔断电流2A时,保险管B电流为2 2/B=_/A=_X2A=0.8A,此时电路总电流到达/=2A+0.8A=2.8A,保险管A刚熔断,保险管B不5能熔断；假设当保险管B电流到达熔断电流1A时,保险管A电流为/A=-/B=2.X1A=2.5A>2A>说明A早已熔断.综合以上分析可知,将这两个保险管并联接入2 2某一电路中,当电路中的电流到达2.8A时,保险管将熔断.5.小明在探究并联电路电流规律的实验中,如图甲是实验的电路图°(1)在连接电路时发现,刚接好最后一根导线,表的指针就发生了偏转,由此可知在连接电路时,他忘了°(2)他先将电流表接八处,闭合开关后,观察到灯Lz发光,但灯L】不发光,电流表的示数为零,电路可能存在的故障是：.(3)他在测量8处的电流时,发现电流表的指针偏转如图乙所示,原因是:在排除故障后,电流表的示数如图丙所示,那么电流表的示数为A.(4)在解决了以上问题后,将电流表分别接入4、8、C三点处,闭合开关,测出了一组电流并记录在表格中,立即得出了并联电路的电流规律.请你指出他们实验应改良方法是(5)实验结束后,小明又利用器材连接了如图丁所示的电路图,当开关S由断开到闭合时,电流表Az的示数 (选填“变大〞“变小〞或“不变〞).【答案】断开开关；L1断路：电流表正负接线柱接反了：0.24；换用不同的灯泡测量多组数据；变大.【解析】【分析】【详解】(1)[“在连接电路时发现,刚接好最后一根导线,表的指针就发生了偏转,由此可知在连接电路时,他忘了断开开关：(2)[2]将电流表接A处,闭合开关后,观察到灯Lz发光,但灯L不发光,电流表的示数为零,说明L1所在支路断路；(3)[3]电流表的指针反向偏转原因是：电流表正负接线柱接反了：[4]图中电流表选用小量程,分度值为0.02A,那么电流表的示数为0.24A：(4)[5]只测量了一组数据得出的结论有偶然性,应改良方法是：换用不同的灯泡测量多组数据：(5)[6]实验结束后,小明又利用器材连接了如图丁所示的电路图,当开关S断开时,电路中只有L,电流表A2测电路中电流,S闭合时,两灯并联,电流表A2测干路的电路中,因L1的电压和电流不变,根据并联电路电流的规律,电流表Az的示数变大.6.小明用如图甲所示的电路图来探究并联电路中干路电流与各支路电流的关系.(1)请根据电路图,用笔画线代替导线把图乙的电路连接完整.()(2)连接电路后,小明把电流表接入图甲的A处,闭合开关S后,发现小灯泡L1不亮, L?亮,电流表无示数,产生这种现象的原因可能是.排除电路故障再做实验,电流表在A处的示数如图丙所示,请你帮小明把该示数填入下表空格处.然后小明把电流表分别接入电路中的3、.两处测电流,并把电流表的示数记录在下表中.A处的电流A4处的电流〃/A C处的电流入/A0.150.25小明分析表格中的数据认为：并联电路中干路电流等于.(3)小明想,要使上述结论更具普通性,还要用不同的方法进行屡次实验,于是小明和同学们讨论了以下三种方案：方案一：在图中的根底上,反复断开、闭合开关,测出A、B、C三处的电流.方案二：在图中的根底上,只改变电源电压,测出A、4、C三处的电流.方案三：在图甲的根底上,在其中一条支路换上规格不同的灯泡,测出4、B、.三处的电流.以上三种方案,你认为不可行的方案(填“一〞“二〞或“三〞).小明选择上述可行方案之一,做了三次实验,并把实验数据填入下表中.实验次序A处的电流,/A4处的电流〃/A C处的电流〃/A10.120.180.3020.140.210.3530.200.300.50请你根据小明的实验步骤和有关数据答复以下问题：①在拆电路改装时,开关必须:②小明选择的方案是方案(填“一〞“二〞或"三〞).开二【解析】【分析】【详解】⑵⑵电流表无示数说明电路不通,即L,支路有断路：网由图丙可知,4处电流为0.1A；⑷由表格数据可知,干路C处电流,等于4支路,8支路电流之和,因此可得并联电路中干路电流等于各支路电流之和；⑶⑸方案二和方案三：换用不同的规格的小灯泡,或者增加电池的日数改变电源电压,测出三处的电流,可以得出多组不同的实验数据,故可以得出普遍规律：而方案一中反复断开,闭合开关,测得到的实验数据都是相同的,故不可行：⑹为了保护电路,在拆电路改装时,开关必须断开：⑺分析4、8两处的电流的变化关系可知,通过A处电流的变化倍数和通过8电流的变化倍数相等,说明选择的实验方案是二.7.在探究并联电路电流规律的实验中〔1〕为了预防损坏电流表,在不能事先估计电流大小的情况下,应先进行,以正确选择电流表或电流表的量程. 〔2〕小方连接的局部电路如下图,请你将电路连接完整.〔3〕小方将以上电路连接完后,闭合开关,调节滑动变阻器,发现灯泡L1和L?发光、电流表A】和Az有示数、电流表A示数为零.那么电路故障可能是o〔4〕排除故障,进行实验,小方记录了如下数据.分析以上实验数据,小方发现通过两条支路的电流总是相等.为了探究这个发现是否具有普遍性,可以＞再进行实验.Li 〔L2〕换成另一个规格不同的灯泡【解析】【分析】【详解】⑴[1]不能估测被测电流情况下,可先用大量程进行试触.⑵⑵电流从电流表的正接线柱流入,从负接线柱流出,电流表4和灯泡L1相连,如图⑶⑶闭合开关,调节.滑动变阻器,发现灯泡Li和Lz发光、电流表A】和Az有示数,这说明支路中没有故障,干路中出现了短路现象,电流表A示数为零,那么故障是电流表A短路. ⑷⑷为了使实验结论更具科学性,普遍性,可以更换不同规格的灯泡进行实验.8.在“连接串联电路〞实验中,实验电路如下图〔1〕在连接电路时,开关应该处于状态〔2〕连接好电路后闭合开关S,小慧发现LI、L?两只灯泡都不亮,她用手按一下灯泡Lt , L lx 1_2仍然都不亮,按一下灯泡L2,两灯都亮,松开手两灯又不亮,那么故障可能是〔选填"L灯丝断了"、公灯丝断了"、"L】短路"或小与灯座接触不良〞〕〔3〕排除故障后,闭合开关两灯同时亮,断开开关两灯同时火：将开关S换接到L1和L2 之间、L】和电池负极之间,观察到同样的现象这样操作的目的是探究【答案】断开Lz与灯座接触不良串联电路中开关的作用【解析】【分析】【详解】〔1〕为了保护电路,在连接电路时,开关应该处于断开状态；〔2〕由于闭合开关S, L1、Lz两只灯泡都不亮,说明电路可能为断路或短路；当用手按一下灯泡L】,L］、Lz仍然都不亮时,说明故障可能没有在L1处；当按一下灯泡Lz,两灯都亮,那么说明故障在Lz处；当松开手两灯又不亮时,说明故障是：Lz与灯座接触不良造成断路；〔3〕根据题意知道,闭合开关两灯同时亮,断开开关两灯同时火：将开关S换接到L和G之间、L】和电池负极之间,观察到同样的现象,说明各用电器不能独立工作、相互影响,开关限制所有用电器,开关的位置变化时,限制作用不变.所以,这样操作的目的是：探究串联电路中开关的作用.9.有一实验小组用伏安法测量小灯泡的电阻,电源电压为3V,待测小灯泡的额定电压为 2.5V .〔1〕请用笔画线代替导线,完成如图甲实物电路的连接.〔要求：连线不要有交叉〕〔2〕检查电路连接无误后,闭合开关,灯泡不亮,电压表有示数,电流表示数为零.导致这一现象的原因可能是.〔选填序号〕A.电压表断路B.小灯泡断路C,滑动变阻器断路D,电压表短路〔3〕故障排除后,闭合开关,当滑动变阻器滑片P移到某一位置时,电压表示数如图乙所示,要测量小灯泡正常发光时的电阻,应将滑动变阻器的滑片向移.〔选填"左〞或"右"〕〔4〕通过移动滑动变阻器滑片P记录了多组数据,并作出了如图丙所示的/ -U图象.由图可知小灯泡正常发光时的电阻为Q .【解析】分析：〔1〕电流表、灯泡、滑动变阻器、开关串联接入电路：滑动变阻器的接法为“一上一下〞.〔2〕常见的电路故障有断路与短路,根据电路故障现象分析电路故障原因；〔3〕根据电压表的量程和分度值读出电压表的示数,电压表的示数小于灯泡的额定电压, 要使灯泡正常工作,灯泡两端电压增大到2.5V,电路电流要增大,总电阻要减小,滑动变阻器的电阻要减小：〔4〕从图像上找到额定电压对应的点,读出对应的电流,利用R = 计算出电阻.解答：〔1 〕滑动变阻器的接法为"一上一下",电路图如下图：〔2〕灯泡不亮,可能是灯泡断路或短路或灯泡之外的电路断路：电流表无示数可能是电路断路：电压表示数接近电源电压,说明电压表与电源两端相连,电压表并联电路之外,不存在断路：应选D；〔3〕电压表使用.〜3V量程,分度值为0.1V,电压为2.2V；要使灯泡正常工作,灯泡两端电压从2.2V增大到2.5V,电路电流要增大,总电阻要减小,滑动变阻器的电阻要减小, 滑片向右端移动,使电压表的示数为2.5V为止：〔4〕由图像知,当灯的电压是2.5V时,对应的电流值为0.2A,小灯泡正常发光时的电阻为/? = £ = 1^ = 12.5..故答案为(1). ⑵・B (3) .右(4). 12.5【点睛】此题考查了测量电阻的实验中电路故障的判断、电压表的读数、及电阻的计算, 同时还考查了学生对图像的分析和处理水平.本实验需要注意灯丝的电阻随温度的变化而变化.10.小艾同学用如下图电路“探究并联电路中电流的特点〞.实验序号C处的电流/c/A8处的电流/1A A处的电流/A/A第一次测量0.20.20.4第二次测量0.30.30.6第三次测量0.40.40.8⑴在连接电路时,开关应;(2)电流表应选填“串联〞或“并联〞)在被测电路中；⑶用电流表分别测出电路中的A、8、C处的电流,改变电源电压,重复实验,记录数据如表所示.小艾同学由表格数据得出实验结论：并联电路中干路电流为支路电流的2倍,这个结论一定成立吗？答： (选填“一定〞或“不一定〞).为了得出具有普遍意义的并联电路电流特点应该.【答案】断开串联不一定换用不同规格的灯泡屡次测量【解析】【分析】【详解】⑴田为保护电路,在连接电路时,开关应断开.⑵⑵电流表应串联在被测电路中,由于串联电路中各处电流都相等,因此电流表与被测电路串联后,电流表显示的电流值就等于被测电路的电流值.⑶⑶根据并联电路各支路电压相等和欧姆定律,中选用的两灯泡的规格相同时,通过两灯泡的电流相等,并联电路中干路电流才为支路电流的2倍；假设灯泡的规格不同,那么通过两支路的电流不相等,那么这个结论不成立,故小艾同学结论不一定成立.⑷为了得出具有普遍意义的并联电路电流特点,应该换用不同规格的灯泡屡次测量.。
