初中物理电学易错题精选

一、初中物理电路类问题1．如图甲所示的电路，电源电压不变，R2为定值电阻，R1为热敏电阻，其阻值随温度的变化如乙图.闭合开关S，当监控区的温度升高时，电压表示数U与电流表示数I的关系图像是（）A．B．C．D．【答案】B【解析】【详解】由电路图可知，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流。

根据串联电路的电压特点和欧姆定律可得，电压表示数U1=U总-U2=U总-IR2，因U总、R2是定值，所以，电压表示数U1与I为一次函数，其图像是一条倾斜的直线，且电流增大时，电压变小，故选B。

2．如图所示的电路中，电源电压保持不变。

闭合开关S，电路正常工作。

过了一会儿，灯熄灭了，两个电表中只有一个电表的示数变大，则下列判断中正确的是（）A．可能灯短路B．一定灯断路C．电阻R断路D．以上情况都有可能【答案】C【解析】【详解】假设灯短路，那么灯会不亮，电压表测的是电阻R两端的电压，此时大小等于电源电压大小，电压表的示数变大，根据欧姆定律UIR可知，流过电阻R的电流变大，即电流表的示数变大，两表的示数都变大，这与题意不符合，所以不可能灯短路；假设灯断路，那么没有电流流过灯泡，灯会不亮，电流表没有示数，电压表也没有示数，两表的示数都变小，这与题意不符合，所以不可能灯断路；假设电阻R断路，那么没有电流流过灯泡，灯会不亮，电流表没有示数，电压表此时测的是电源电压，电压示数变大，这与题意相符合；故选C。

3．图甲是身高、体重测量仪，当体检者站在台面上时，能自动显示身高和体重．电路原理如图乙所示,电压表、电流表分别显示身高和体重的大小,压敏电阻R 的阻值随压力增大而增大,滑片P 随身高增高而上滑．下列分析正确的是（）A．身高越高电压表示数大B．身高越高通过R0流越小C．体重越大电流表示数越大D．体重越大压敏电阻两端电压越小【答案】A【解析】【分析】【详解】AB．由电路图可知，R与R0并联，电压表测滑片P下方电阻丝两端的电压，电流表测压敏电阻R支路的电流，因电压表的内阻很大、在电路中相当于断路，所以，人的身高变化即滑片移动时，R0接入电路中的电阻不变，因并联电路中各支路两端的电压相等，且各支路独立工作、互不影响，所以，由I=UR可知，通过R0的电流不变，故B错误；当身高越高时，滑片上移，滑片P下方电阻丝的阻值变大，由U=IR可知，滑片P下方电阻丝两端的电压变大，即电压表的示数变大，故A正确；C D．当体重越大时，压敏电阻受到的压力越大，由压敏电阻R的阻值随压力增大而增大可知，R的阻值越大，由I=UR可知，通过R的电流越小，即电流表的示数越小，故C错误；压敏电阻R两端的电压不变，仍等于电源电压，故D错误．4．如图所示的电路中，R0是定值电阻，L是小灯泡，R是滑动变阻器，闭合开关S，发现无论怎样移动滑动变阻器的滑片，小灯泡都不发光。

一、初中物理电路类问题1．如图，电源电压保持不变，闭合开关后，将滑动变阻器R 2的滑片P 向右移动的过程中，下列说法正确的是（ ）A ．电流表A 的示数变大，电压表V 2的示数变小B ．电压表V 2 的示数与电流表A 的示数的比值不变C ．电流表A 的示数变小，电压表V 2的示数不变D ．电压表V 1与电压表V 2的示数之和不变【答案】D【解析】【分析】【详解】 A ．由电路图可知，R 1与R 2串联，电压表V 1测R 1两端的电压，电压表V 2测R 2两端的电压，电流表测电路中的电流，将滑动变阻器R 2的滑片P 向右移动的过程中，接入电路中的电阻变大，电路中的总电阻变大，由=U I R可知，电路中的电流变小，即电流表A 的示数变小，故A 错误；B ．由电压表V 2 的示数变大、电流表A 的示数变小可知，电压表V 2的示数与电流表A 的示数的比值变大，故B 错误；C ．由=U IR 可知，R 1两端的电压变小，即电压表V 1的示数变小，因串联电路中总电压等于各分电压之和，所以，R 2两端的电压变大，即电压表V 2的示数变大，故C 错误；D ．因电源电压保持不变，两电压表的示数之和即为电源的电压，所以，电压表V 1与电压表V 2的示数之和不变，故D 正确。

2．如图所示电路中，三个规格完全相同的灯泡12L L 、和3L 。

开关S 闭合后，三个灯泡都发光，两电流表都有示数。

下列说法正确的是（ ）A ．若只将灯泡1L 与2L 的位置对调，灯泡3L 的亮度会发生改变B ．若只将灯泡1L 与3L 的位置对调，灯泡2L 的亮度不会发生改变C ．若用电压表12V V 、分别替换电流表12A A 、，电压表1V 的示数比2V 的大D ．若用电压表12V V 、分别替换电流表12A A 、，三个灯泡的亮度会相同【答案】BD【解析】【分析】本题考查串、并联电路的特点。

【详解】AB ．由电路图可知，三个灯泡并联，由于三个灯泡规格相同，根据并联电路的电流特点，则通过三个灯泡的电流也相同，所以无论怎么调换灯泡的位置，其电流都不变，则亮度也不变，故A 不正确，B 正确；CD ．若用电压表12V V 、替换电流表12A A 、，则三个灯泡变成串联连接，根据串联电路的电流特点，则通过三个灯泡的电流相等，因为三个灯泡规格相同，则三个灯泡的亮度一样，而V 1测灯L 1、L 2的总电压，V 2测灯L 1、L 2的总电压，所以每个灯泡两端的电压相等，那么12V V 、测得的电压相等，故C 不正确，D 正确。

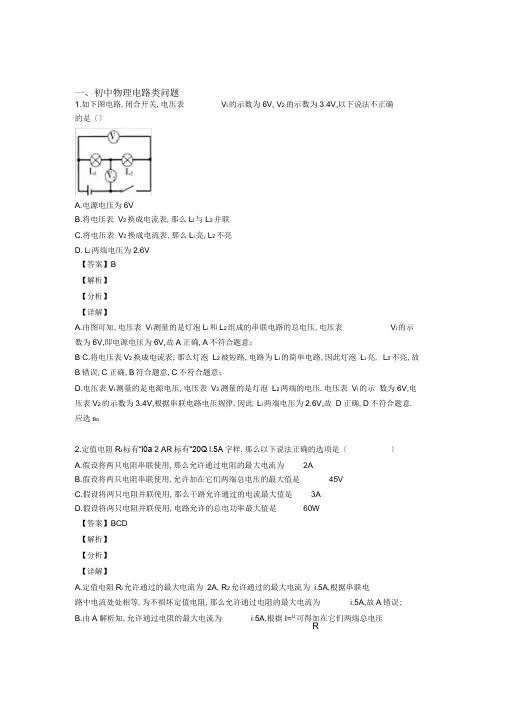

一、初中物理电路类问题1.如下图电路,闭合开关,电压表V i的示数为6V, V2的示数为3.4V,以下说法不正确的是〔〕A.电源电压为6VB.将电压表V2换成电流表,那么L i与L2并联C.将电压表V2换成电流表,那么L i亮,L2不亮D. L i两端电压为2.6V【答案】B【解析】【分析】【详解】A.由图可知,电压表V i测量的是灯泡L i和L2组成的串联电路的总电压,电压表V i的示数为6V,即电源电压为6V,故A正确,A不符合题意；B C.将电压表V2换成电流表,那么灯泡L2被短路,电路为L i的简单电路,因此灯泡L i亮, L2不亮,故B错误,C正确,B符合题意,C不符合题意；D.电压表V i测量的是电源电压,电压表V2测量的是灯泡L2两端的电压.电压表V i的示数为6V,电压表V2的示数为3.4V,根据串联电路电压规律,因此L i两端电压为2.6V,故D正确,D不符合题意. 应选Bo2.定值电阻R i标有“i0a 2 AR标有“20Q i.5A字样.那么以下说法正确的选项是〔〕A.假设将两只电阻串联使用,那么允许通过电阻的最大电流为2AB.假设将两只电阻串联使用,允许加在它们两端总电压的最大值是45VC.假设将两只电阻并联使用,那么干路允许通过的电流最大值是3AD.假设将两只电阻并联使用,电路允许的总电功率最大值是60W【答案】BCD【解析】【分析】【详解】A.定值电阻R i允许通过的最大电流为2A, R2允许通过的最大电流为i.5A,根据串联电路中电流处处相等,为不损坏定值电阻,那么允许通过电阻的最大电流为i.5A,故A错误; B.由A解析知,允许通过电阻的最大电流为i.5A,根据I=U可得加在它们两端总电压R的最大值为U 大=I 大R 总=1.5A (10 Q+20 Q)=45V故B 正确；C.由定值电阻R i 、&的铭牌可知,加在它们两端的最大电压分别为U i = I i R i =2A 10 Q=20V , U 2 = I 2 R 2=1.5A 20 Q =30V根据并联电路中各用电器两端电压相等,可知它们两端的电压最大为 20V,那么通过定值电阻R 的电流为2A,通过定值电阻R 2的电流为干路允许通过的电流最大值为I 并大=2A+iA=3A故C 正确；D.假设将两只电阻并联使用,电路允许的总电功率最大值为以=U i I 并大=20V 3A=60W故D 正确. 应选BCD .3.如下图电路,电源两端电压保持不变.闭合开关 S,将滑动变阻器的滑片 P 由a 端向b 端滑动一段距离,电压表 V i 、V 2、V 3示数的变化量的绝对值分别为U i 、 U 2、U 3,电流表示数的变化量的绝对值为 I .以下判断正确的选项是A.电压表V i 示数变小,电压表 V 2示数变大,电压表 V i 与V 2的示数之和不变B.电压表V 3示数变大,电压表 V 3与电流表示数的比值变大 一, 1 ______ _ _,、… U2C.滑动变阻器的滑片 P 滑过的那一段距离对应的阻值为了D. U i 大于U 3【答案】ABD 【解析】 【详解】A.由题中的电路图可知,当滑动变阻器的滑片P 向b 端滑动一段距离时,三电阻串联,电压表V i 测R 与R 2两端的电压之和,电压表 V 2测R 3两端的电压,电压表 V 3测R 2与R 3U i R 220V20 Q=iA两端的电压之和,电流表测电路中的电流；将滑动变阻器的滑片P由a端向b端滑动一段距离时,接入电路中的电阻变大,电路中的总电阻变大,由欧姆定律可知,电路中的电流变小,由U IR 可知,R与R2两端的电压变小,即电压表V i的示数变小,因串联电路中总电压等于各分电压之和,且电源的电压不变,所以电压表V i与V2的示数之和等于电源的电压即不变,那么电压表V2的示数变大,故A项正确；B.因电压表V3的示数等于电源的电压减去R两端的电压,所以电压表V3的示数变大,因电压表V3与电流表示数的比值为R2 R3的阻值,所以电压表V3与电流表示数的比值变大,故B项正确；C.由欧姆定律得,滑动变阻器的滑片P滑过的那一段距离对应的阻值为：R弛&I故C项错误；D.当滑动变阻器的滑片P在a端时,根据串联电路的电压特点和欧姆定律得, V3示数是：U3 U IR1当滑动变阻器的滑片P向b端滑动一段距离时,V3测量电阻R、R3两端的电压u3,根3据串联电路的电压特点和欧姆定律得：U3 U I R1那么：『U3 U3 U I R i (U IR i) (I I) R i、IR i由题意可得：M I I(R R2)所以U i大于U3；故D项正确；4.如下图,电源电压为6V,闭合开关后,电压表的示数为4V,以下描述不正确的选项是A. L i两端电压为2V C. L2两端电压为4V 【答案】BB. L i两端电压为4VD. L i和L2两端电压之和为6V由图可知,L i 、L 2串联,电源电压为 6 V,故开关闭合后,两个灯泡的总电压是 6 V,电压表测L 2两端的电压,那么L 2两端的电压：U 2 4V . 由于两灯串联,根据串联电路电压关系, 那么L i 两端的电压：U i U U 2 6?V 4?V 2?V .所以B 错误,ACD 正确.应选ACD5 .如图甲所示的电路中,闭合开关,两灯泡均发光,且两个完全相同的电流表 A 1和A 2指针偏转分别如图乙、丙所示,通过灯泡L i 和L 2的电流分别为等于和支路电流之和,所以I I 2,根据图乙和丙,可知,A i 使用小量程,读数为I 2 0.42A , A 2使用大量程,读数为I i.2A.由于干路电流等于和支路电流之和,所以通过L i 的电流为:I i I I 2 i.2A 0.42A=0.78A .应选C.6 .小明设计了一种停车位是否被占用的模拟提醒装置：用指示灯 L 发光的亮和暗分别表示由题知,车位被占用时限制开关 S 闭合,此时指示灯 L 发光较亮；车位未被占用时开关 S断开,指示灯L 发光较暗.A. 2.1A 0.24A C. 0.78A0.42 A【答案】C 【解析】 【分析】 【详解】如图甲,A i 和A 2并联,B. i.2A 2.iA D. 0.9A 2.iAA i 测量L 2的电流 I 2, A 2位于干路,测量干路电流 I,根据干路电流车位被占用和未被占用,车位被占用时限制开关乙A.由图知,当开关S闭合时,此时R被短路,只有L接入电路,L两端的电压为电源电压,指示灯发光较亮；开关S断开时,L与R串联,总电阻较大,电流较小,指示灯发光较暗,故A符合题意；B.由图知,当开关S闭合时,此时L被短路,指示灯不会发光,故B不符合题意；C.由图知,当开关S闭合时,此时L与R串联,此时灯的亮度较暗；开关S断开时,灯泡不发光；故C不符合题意；D.由图知,L与R并联,当开关S闭合或断开,L始终接入电路中,L两端的电压始终为电源电压,那么灯泡发光的亮度不变,故D不符合题意.应选A.【点睛】注意熟练应用串、并联电路的电压和电流特点,都是电路的最根本规律,是分析电路的基础,一定要熟练掌握.7.如下图的电路中,当开关S i, S2都闭合时,那么A.电压表被烧坏B.电流表将被烧坏C.夕T L i亮,灯L2不亮D.两只灯泡都将被烧坏【答案】B【解析】【分析】【详解】开关S i和S2都闭合时,两灯以及电压表都被短路,电流表直接和电源连接.电压表被短路,不会被烧坏；电流表与电源两端直接相连,将被烧坏；两灯都被短路,故灯L i和L2都不亮,且都不会被烧坏,应选B.8.图中,用滑动变阻器来限制6伏小灯的亮暗.要求从正常发光到完全熄灭连续变化,电源为4节干电池,应采取的接法是〔A. C 接 M, B 接 NC. A 接 Q, C 接 M, B 接 N 【答案】C 【解析】 【分析】 【详解】根据题意可知：电源的电压为 6V,当灯泡两端的电压为额定电压6V 时正常发光,滑动变阻器的移动使灯泡两端的电压发生变化,从而改变灯泡的亮暗,且电路会出现灯泡被短路 而熄灭的现象.A. C 接M, B 接N,当滑片移到右端时接入电路的电阻为0,此时灯泡正常发光,当滑片向左移动时灯泡两端分得的电压变小,灯泡变暗,不能使灯泡完全熄灭,所以不符合要 求,故A 不符合题意；B. A 接M, B 接N, D 接N,当滑片移到左端时接入电路的电阻为0,此时灯泡正常发光,当滑片向右移动时灯泡两端分得的电压变小,灯泡变暗,不能使灯泡完全熄灭,所以 不符合要求,故 B 不符合题意；C. A 接Q, C 接M, B 接N,灯泡与滑动变阻器 AP 局部并联后与PB 局部串联,当滑片 P 移至A 端时灯泡被短路熄灭,当滑片从 A 端向B 端移动时灯泡两端分得的电压变大,灯泡 由熄灭变亮,当移至 B 端时,灯泡与滑动变阻器的最大阻值并联灯泡正常发光,符合题 意,故C 符合题意；D. A 接N, B 接Q, C 接M, M 接N,滑动变阻器与灯泡并联,滑片的移动不能改变灯泡 两端的电压,即灯泡的亮暗不变,故 D 不符合题意.应选C .S 闭合后,电路中通过的电流是 0.1 A,电压表V i 和A. 0.9 V, 3.6 V B, 0.9 V, 0 V C. 4.5 V, 0 V D, 4.5 V, 4.5 V【答案】ABCV 2测电源的电压,V 1测次T L i 两端的电压.电路可能会存在以下几种情况: 〔1〕假设电路正常时:B. A 接 M, B 接 N, D 接 ND. A 接 N, B 接 Q, C 接 M, M 接 N 9.如图〔a 〕所示的电路中,当开关由电路图可知,两灯泡串联,电压表 V 2的示数如图〔b 〕所示,那么灯L i 、L 2两端的电压可能是因串联电路中总电压等于各分电压之和,且 V 2偏转的角度等于V 1偏转的角度,所以,电压表V 2选择的量程为.〜15V,分度值为0.5V,电源的电压 U=4.5V ；电压表V 1选择的量程 为.〜3V,分度值为0.1V,灯泡L i 两端的电压U i =0.9V;那么夕T 泡L 2两端的电压为：U 2=U-U i =4.5V-0.9V=3.6V ；(2)假设L i 短路,V i 偏转的角度为零,图中没有这种情况；⑶假设L 2短路,那么L 2的电压为零,V i 和V 2测L i 的电压,也就是电源电压,即示数相同,假设 都是大量程,即都是 4.5V,假设都是小量程,即都是 0.9V;即那么灯L i 、L 2两端的电压可能是 4.5V 、0;或 0.9V 、0;(4)假设L i 断路,V i 和V 2测电源电压,即示数相同,假设都是大量程,即都是 4.5V,假设都是小量程,即都是0.9V,但电路中无电流,不符合题意； ⑸假设L 2断路,V i 不能和电源相连,故示数为零；V 2测电源电压,假设是大量程,即是 4.5V,假设是小量程,即是 0.9V,但电路中无电流,不符合题意； 应选ABC10 .某银行金库大门是由电动机限制的,钥匙(电路开关)分别由两名工作人员保管, 把钥匙无法翻开,要两把钥匙同时使用才能使电动机工作从而把大门翻开.以下图中符合这A 两个钥匙是串联的,只要都闭合时,电路才接通,只闭合一个是断路.符合题意B 开关是并联的,只要闭合一个开关,电路就接通,电动机就工作了,不符合要求C 只闭合钥匙i 的开关,电路就接通了,两开光都闭合了,就短路了,不符合要求D 只能用钥匙i 来限制电动机工作,钥匙 2只要闭合,电路就短路了,不符合要求11 .将规格分别为“ 6V 6W 〞和“6V 3W 〞的甲乙两只小灯泡串联后接到电压为 6V 的电源上,两灯均发光,忽略灯丝电阻的变化,那么以下说法中正确的选项是( )A.甲灯两端电压较大B.通过乙灯的电流较大C.甲灯较亮D.乙灯较亮【答案】D【解析】要求的电路图是【解析】CD.根据P 「R 可知,电流相等时,电阻大的功率也大,所以乙灯较亮,故 C 错误、D正确. 应选D o【点睛】 重点是欧姆定律的应用和电功率的率的计算,关键是利用好串联电路的电压和电流特点, 是电路的最根本规律,是分析电路的根底,一定要熟练掌握.12 .如下图,电流表 A i 、A 2、A 3的示数分别为 30mA 、50mA 、70mA,那么电流表A. A 的示数是150mAB. A 的示数是70mAC. A'的示数是 80mAD. A'的示数是 30mA 【答案】C 【解析】 【详解】由电路图知,电流由左侧流入,那么分为两支,一支流入A i 、左侧灯泡,另一支流入 A ；由A 流出的电流一支流入中间灯泡、 A 2,另一支流入 A 3、右侧灯泡,A i 、左侧灯泡与中间灯 泡、A 2的电流集合后再与 A 3、右侧灯泡集合流向负极；故三个灯泡为并联关系,如图所 示：| _ ------------------------------- |由并联电路的规律可知, A 示数等于A 2、A 3示数之和；A'示数A i 、A 2的示数之和,【分析】U 2 ..................................................... ........... ...............................................两灯泡的额定电压相等,根据 P 一比拟两灯泡电阻之间的关系,两灯泡串联时通过它R们的电流相等,根据 U IR 比拟两灯电压关系,根据 P 『R 比拟两灯泡实际功率之间的 关系,从而确定灯泡的亮度关系. 【详解】…c U 2 口……八一AB.根据P——得,两灯的电阻分别为RU 甲226V 6W6Q串联时电流处处相等,乙的电阻大,根据U 乙226V -------- 12Q 3WU IR 可知,乙灯两端白^电压大,故 AB 错误;即A的示数：I=l2+l3=50mA+70mA=120mA ；A'的电流I'=I i+l2=30mA+50mA=80mA;应选C.13.如图,三个不同的灯泡接在电源上, A i的示数为I l , A2的示数为I2, A3的示数为I3,各表读数关系正确的选项是〔〕LI@ LZ〔X〕 L3WA. |l = |2=|3B. |l = |2+|3C. |3>|2>|lD. |l>|2>|3【答案】D【解析】【分析】由图可知三灯泡并联, A3测通过匕的电流,A2测通过L2、L3的电流,A i测干路电流,那么由并联电路的电流规律可知三表中电流的大小关系.【详解】由图可知三灯泡并联, A3测通过L3的电流,A2测通过L2、L3的电流,故一定有|2> |3A i测通过三个灯泡的电流,故一定有|1> I2所以I i> |2> I3应选DoI4.如下图的电路较为复杂,但采用合理的估算,就可以算出电流表A与毫安表mA的示数分另I」为〔〕.B. 0.11 A, 10 mAC. 0.33 A,30 mAD. 0.31 A, 10 mA 【答案】A 【解析】 【详解】通过电路图分析可知,1Q 和2个1000 a 的是并联的,所以可以忽略通过 2个1000 a 的 电流,这样电路就简化成 300a 和1◎、1000a 的并联,这样 mA 表测得是1◎和1000a 串联电路的电流,在计算电流时,可以近似认为：। U 30VI - -------------------R 1000Q通过300 a 的电流：, U 30V I - ----R 300 Q所以电流表A 的读数是：0.1A 0.03A故A 项符合题意；BCD 项不符合题意；15.两个完全相同的验电器,分别带上不等量的异种电荷,现将它们的金属球用一根金属 导体接通后分开,那么两验电器金属箔〔 〕A.张角一定都减小,且带上等量的异种电荷B.张角一定都增大,且带上等量的异种电荷C.张角一定是有一个增大,且带上等量的同种电荷D.张角一定是有一个减小,且带上等量的同种电荷 【答案】D 【解析】 【详解】由于两个验电器带的是不同的电荷,所以在用金属导体接触时会发生中和现象,少的那种 电荷会被多的电荷中和掉,然后剩余的电荷被两个验电器平分,所以最后两个验电器会带 上等量的同种电荷；由于发生了中和现象,少的电荷会被中和掉,而多的电荷由于中和现 象也会减少,所以原来带电荷多的验电器的夹角一定会减小；故D 项符合题意、ABC 项不30mA0.1A 0.13A符合题意;16.如图乙所示的电路中,电源电压不变,小灯泡L.上标有“ 4V〞字样,它的电流随它两端电压变化的图象如图甲所示.当开关S闭合,滑动变阻器的滑片P移到a端时,灯泡L正常发光.当开关S断开,滑动变阻器的滑片P移到距a端某一长度处时,电压表示数为3V.前后两种情况中,变阻器消耗的功率之比为4:3.那么以下说法错误的选项是A.电源电压为4V3ab 一B.当开关S断开时,滑动变阻器的滑片P移到了距a端长度——处4C.当开关S闭合,滑动变阻器的滑片P移到a端时电流表示数为0.56AD.当开关S闭合,滑动变阻器的滑片P移到a端时变阻器消耗的功率为0.8 W【答案】C【解析】【详解】A.当开关S闭合,滑动变阻器的滑片P移到a端时,小灯泡与滑动变阻器的最大阻值并联,电流表测干路电流；由于并联电路中各支路两端的电压相等,且灯泡正常发光,所以电源的电压U = U L额=4V故A正确,不符合题意；BCD.当开关S断开时,滑动变阻器与小灯泡串联,电压表和滑动变阻器并联,测滑动变阻器两端的电压,由于电压表示数为3V,根据串联电路电压规律可得,小灯泡两端电压为：U L =4V-3V=1V由图像知,此时通过小灯泡的电流为0.2A,根据串联电路电流规律,通过滑动变阻器的电流也为0.2A,那么滑动变阻器的电功率为：P骨后=3V 0.2A=0.6W滑动变阻器此时的电阻为：3V% 后= =15◎0.2A前后两种情况中,变阻器消耗的功率之比为4:3,所以0.6WP骨前= --------- 4=0.8W故D 正确,不符合题意；当开关S 闭合,通过滑动变阻器的电流为:I"O.8W =0.2A4V由图像知,小灯泡正常工作时,通过小灯泡的电流为 0.5A,当开关S 闭合,滑动变阻器的滑片P 移到a 端时,干路上的电流表示数为I 总=0.2A+0.5A=0.7A故C 错误,符合题意；当开关S 闭合,滑动变阻器的滑片R 骨前=4V =20 Q0.2A R滑后 15 Q 3= ------ =一R 滑前 20 Q 4P 移到了距a 端长度 我 处,故B 正确,不符合题417.如下图,开关 S 闭合时通过L i 、L 2和L 3的电流分别是 0.4A 、0.2A 和0.8A,那么电流表 A 2、A 3和A 4的示数分别为〔〕A. 1A 、0.4A 、0.6AB. 0.4A 、0.6A 、1AC. 0.6A 、1A 、0.4AD. 0.6A 、0.4A 、1A 【答案】A 【解析】 【详解】可以将电路图简化,简化电路如以下图:P 移到a 端,即滑动变阻器的最大阻值为:当开关S 断开时,滑动变阻器的滑片4T由图可以看出：A i测总电流,A2测L2、L3中电流,A3测L i电流,A4测L i、L2电流,即:A i中电流为干流电流,电流为：|i=0.4+0.2+0.8=1.4A;A2中电流为L2、L3中电流之和,电流为：I2=0.2+0.8=1A;A3测L i电流,电流为：l3=0.4A；A4测L i、L2电流,电流为：l4=0.4A+0.2A=0.6A.应选Aoi8.小宇学习了电路知识后,想利用发光二极管设计一个带有指示灯开关的照明电路,晚间关闭照明灯后,利用二极管发出的光指示开关所在的位置.他共设计了四个电路,如图所示,其中L为节能灯,规格为“ 220V i5W〞、D为发光二极管,规格为“ i.2V 0.002A〞、S为单刀双掷开关、R为限流电阻.图中能够满足要求的电路〔〕【答案】B 【解析】 【分析】 【详解】A.由电路图可知,单刀双掷开关接通发光二极管时会发光,当无论单刀双掷开关怎样闭 合,灯泡都不会发光,故 A 不符合题意；B.由电路图可知,关闭照明灯后发光二极管与限流电阻串联能发光,闭合照明电路时发 光二极管不工作,故 B 正确；C.由电路图可知,关闭灯泡时,发光二极管不亮,故C 不符合题意；D.由电路图可知,闭合照明灯后,发光二极管会由于电路中的电流超过它的额定电流而 被烧坏,最后导致白炽灯也不会亮,且关闭照明灯路后发光二极管不亮,故 D 不符合题意. 应选B .【答案】D当于电阻很大的灯泡〕,台灯开关和灯泡用 &、闭合S 时,指示灯发光,再闭合 及时,台灯发光; 台灯也能发光,如图中设计的电路符合要求的是〔开关旨示灯心A BC. ID.L 2表示,当只闭合金时,台灯不发光,当 如果指示灯损坏,S i 和及时都闭合,〕-1电源1- _< _H0—x~T 电源1— ―^3〕19.小强把台灯的插头插在如下图的插座上,插座上有一个开关 S 和一个指示灯L i 〔相【解析】【分析】【详解】A.由图可知,该电路为串联电路,只有两个开关都闭合时,灯泡L i和L2都发光,断开其中任意一个开关,都不发光,故A不符合题意；B.由图可知,只闭合开关金,灯泡L2亮,故B不符合题意；C.由图可知,当灯泡L i损坏时,整个电路是断开的,灯L2不会发光,故C不符合题意；D.由图可知,该电路为并联电路,只闭合Q时,电路中无电流,台灯不发光；当闭合S i 时,指示灯发光,再闭合S2时,电路是通路,台灯发光；根据并联电路的特点可知,各支路互不影响,指示灯损坏, S i和8时都闭合,台灯也能发光,故D符合题意.应选D.20.如下图的电路中, &是定值电阻,L是小灯泡,R是滑动变阻器,闭合开关S,发现无论怎样移动滑动变阻器的滑片,小灯泡都不发光.现用一只电压表检测这一现象产生的原因,当电压表接ab两点时,电压表无示数；接ac两点时,电压表有示数,那么产生上述现象的原因可能是〔〕A. L短路B. L断路C. R断路D. R o短路【答案】A 【解析】【分析】【详解】从图中可看到,这是一个串联电路, R L、R o串联在一起.A.假设L短路,电路中是有电流的,当电压表接ab两点时,电压表是没有示数的；接ac两点时,电压表测R o的电压,有电流流过R o,那么电压表有示数；这些情况符合题中条件,所以可能是L短路,选项A符合题意；B.假设L断路,那么电路中是没有电流的,当电压表接ab两点时,有微小的电流流过电压表,电压表测的是电源电压,有示数；接ac两点时,没有电流流过电压表,电压表是没有示数的；这些情况不符合题中条件,所以不可能是L断路,B项不合题意；C.假设R断路,那么电路中是没有电流的,当电压表接ab两点时,没有电流流过电压表,电压表是没有示数的；接ac两点时,也没有电流流过电压表,电压表是没有示数的；这些情况不符合题中条件,所以不可能是R断路,C项不合题意；D.假设氐短路,电路中是有电流的,当电压表接ab两点时,有电流流过灯L,电压表有示数；接ac两点时,电压表是没有示数的；这些情况不符合题中条件,所以不可能是R o 短路,D项不合题意.应选A.。

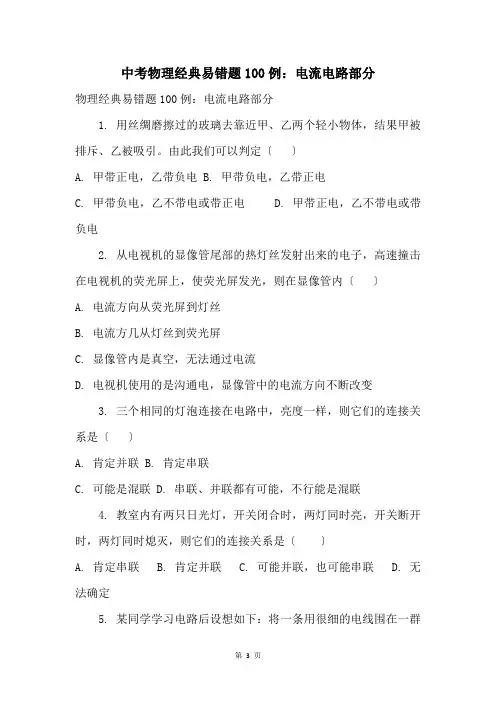

中考物理经典易错题100例：电流电路部分物理经典易错题100例：电流电路部分1. 用丝绸磨擦过的玻璃去靠近甲、乙两个轻小物体，结果甲被排斥、乙被吸引。

由此我们可以判定〔〕A. 甲带正电，乙带负电B. 甲带负电，乙带正电C. 甲带负电，乙不带电或带正电D. 甲带正电，乙不带电或带负电2. 从电视机的显像管尾部的热灯丝发射出来的电子，高速撞击在电视机的荧光屏上，使荧光屏发光，则在显像管内〔〕A. 电流方向从荧光屏到灯丝B. 电流方几从灯丝到荧光屏C. 显像管内是真空，无法通过电流D. 电视机使用的是沟通电，显像管中的电流方向不断改变3. 三个相同的灯泡连接在电路中，亮度一样，则它们的连接关系是〔〕A. 肯定并联B. 肯定串联C. 可能是混联D. 串联、并联都有可能，不行能是混联4. 教室内有两只日光灯，开关闭合时，两灯同时亮，开关断开时，两灯同时熄灭，则它们的连接关系是〔〕A. 肯定串联B. 肯定并联C. 可能并联，也可能串联D. 无法确定5. 某同学学习电路后设想如下：将一条用很细的电线围在一群羊圈上，当羊在羊圈里,电灯亮，电铃不响；当有羊离开羊圈，电铃响，灯还亮。

告知人们有羊跑了。

现有电灯、电铃、电源各一个，导线若干，画出该同学设想的电路图。

答案及分析1. 可能错误：选A缘由是物体被吸引有两种可能。

一是其中一个物体带电，另一物体不带电，二是两物体带异种电荷。

正确答案：D2. A 电流方向是正电荷的定向移动方向，负电荷定向移动的反方向。

3. D4. 可能错误：选A 受两灯同时亮，开关断开时，两灯同时熄灭这一条件的影响，而未找到教室内这一主要条件。

教室内的全部用电器肯定是并联。

正确答案：B5. 这是开关的第二种用法，开关同用电器并联，电路如下列图。

羊跑出圈，相当于开关断路，电灯和铃串联工作：V当羊在圈内时，导线将电铃短路，电铃不响。

中考物理电学经典易错题10例例1.一个验电器带有正电，它的箔片张开某一角度，用另一个有绝缘手柄的导体靠近验电器的金属球，发现验电器的箔片的张角减小，关于导体的带电情况，下面的说法正确的是（）A.只可能带负电B.只可能带正电B.可能带负电或不带电 D.可能带正电或不带电[解析]验电器的箔片的张角减小说明箔片上正电荷减小，而金属球上的正电荷增加，显然这是导体的异种电荷吸引的结果。

这说明导体是不可能带正电的，导体带负电是可能的。

但如果导体不带电，靠近带正电的金属球时，由于静电感应，导体的近端会出现异种电荷──负电荷，远端会出现同种电荷──正电荷，这种感应电荷也会对金属球的正电荷有吸引作用，使箔片上的正电荷减小，所以完整的答案是：带负电或不带电都可能。

正确答案为C。

例2.一个灯泡的铭牌上标着“P Z220──100”，在室温下用伏安法测得它的灯丝电阻为R1，后在正常工作时再用伏安法测得它的灯丝电阻为R2=48.4欧，发现R2比R1大10倍以上，这是由于（）A.前一次测得的阻值必定是错的B.后一次测得的阻值是错的C.对大多数导体来说，温度越高，电阻越大，灯丝属于这种导体D.不论什么导体，都是温度越高电阻越大[解析]此题是分析判断实验结果的正误，主要是让学生通过了解灯丝在不同条件（温度）下的电阻值不同，加深学生对影响导体电阻大小因素的理解。

导体电阻的大小跟导体的长度、截面积、材料以及温度有关，大部分导体的电阻值随温度的升高而增大（个别除外）。

灯泡正常发光时灯丝的电阻R U P 122220100484===额/()/V W 欧，灯泡不发光时灯丝电阻很小，所以正确的说法是C 。

例3.把一个1.5欧的电阻与一个用电器串联后接到电压是7伏的电源上，要想使用电器消耗的功率是8瓦，则这个电源供给用电器的电流可能是（ ）A. 2安B. 3.5安C. 2.67安D. 2.31安[解析]本题将用电器消耗功率P 限定为8瓦，其所加电压U 、通过电流I 和自身电阻R 均不知，用电器是与1.5欧的电阻串联在7伏电源上的，通过用电器的电流和整个电路中的电流相同，I 1=I 2，即8715W V //(.)R R =+Ω，解得用电器的电阻分别为R =2欧和R =1.125欧，代入I P R =/可得电流强度的可能值为I =2安和I =2.67安。

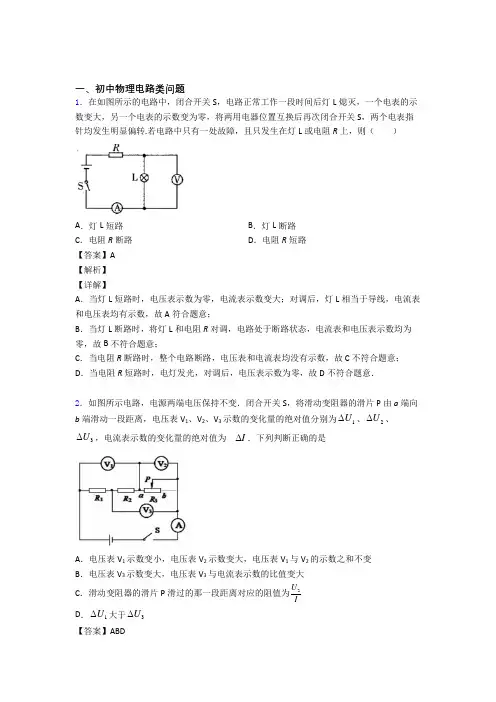

一、初中物理电路类问题1．在如图所示的电路中，闭合开关S ，电路正常工作一段时间后灯L 熄灭，一个电表的示数变大，另一个电表的示数变为零，将两用电器位置互换后再次闭合开关S ，两个电表指针均发生明显偏转.若电路中只有一处故障，且只发生在灯L 或电阻R 上，则（ ）A ．灯L 短路B ．灯L 断路C ．电阻R 断路D ．电阻R 短路【答案】A 【解析】 【详解】A ．当灯L 短路时，电压表示数为零，电流表示数变大；对调后，灯L 相当于导线，电流表和电压表均有示数，故A 符合题意；B ．当灯L 断路时，将灯L 和电阻R 对调，电路处于断路状态，电流表和电压表示数均为零，故B 不符合题意；C ．当电阻R 断路时，整个电路断路，电压表和电流表均没有示数，故C 不符合题意；D ．当电阻R 短路时，电灯发光，对调后，电压表示数为零，故D 不符合题意．2．如图所示电路，电源两端电压保持不变．闭合开关 S ，将滑动变阻器的滑片 P 由 a 端向 b 端滑动一段距离，电压表V 1、V 2、V 3示数的变化量的绝对值分别为1U ∆、2U ∆、3U ∆，电流表示数的变化量的绝对值为 I ∆．下列判断正确的是A ．电压表V 1示数变小，电压表V 2示数变大，电压表V 1与V 2的示数之和不变B ．电压表V 3示数变大，电压表V 3与电流表示数的比值变大C ．滑动变阻器的滑片 P 滑过的那一段距离对应的阻值为2U ID ．1U ∆大于3U ∆ 【答案】ABD【解析】 【详解】A ．由题中的电路图可知，当滑动变阻器的滑片P 向b 端滑动一段距离时，三电阻串联，电压表V 1测1R 与2R 两端的电压之和，电压表V 2测3R 两端的电压，电压表V 3测2R 与3R 两端的电压之和，电流表测电路中的电流；将滑动变阻器的滑片P 由a 端向b 端滑动一段距离时，接入电路中的电阻变大，电路中的总电阻变大，由欧姆定律可知，电路中的电流变小，由U IR =可知，1R 与2R 两端的电压变小，即电压表V 1的示数变小，因串联电路中总电压等于各分电压之和，且电源的电压不变，所以电压表V 1与V 2的示数之和等于电源的电压即不变，则电压表V 2的示数变大，故A 项正确；B ．因电压表V 3的示数等于电源的电压减去1R 两端的电压，所以电压表V 3的示数变大，因电压表V 3与电流表示数的比值为23R R +的阻值，所以电压表V 3与电流表示数的比值变大，故B 项正确；C ．由欧姆定律得，滑动变阻器的滑片P 滑过的那一段距离对应的阻值为:23U R I=故C 项错误；D ．当滑动变阻器的滑片P 在a 端时，根据串联电路的电压特点和欧姆定律得，V 3示数是：31U U IR =-当滑动变阻器的滑片P 向b 端滑动一段距离时，V 3测量电阻2R 、3R 两端的电压3U '，根据串联电路的电压特点和欧姆定律得：31U U I R ''=-则：3311131U U U U I R U IR I I R IR '''=-=---=-=（）（）由题意可得：211U I R R +=（）所以1U ∆大于3U ∆；故D 项正确；3．如图所示，电源电压U 保持不变，滑动变阻器R 0的最大电阻是20Ω。

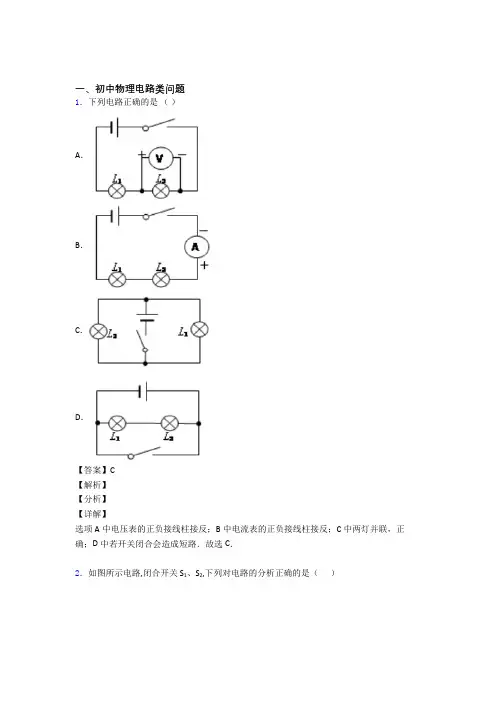

一、初中物理电路类问题1．下列电路正确的是（）A．B．C．D．【答案】C【解析】【分析】【详解】选项A中电压表的正负接线柱接反；B中电流表的正负接线柱接反；C中两灯并联，正确；D中若开关闭合会造成短路．故选C．2．如图所示电路,闭合开关 S1、S2,下列对电路的分析正确的是（）A ．L 1 与 L 2 并联，电流表 A 1 测 L 2 的电流B ．L 1 与 L 2 串联，电流表 A 2 测干路上的电流C ．当开关 S 2 断开时,通过 L 1 的电流不变, A 2 的示数变小D ．当开关 S 2 断开时, A 2 的示数不变，通过 L 1 的电流变大 【答案】AC 【解析】 【分析】 【详解】AB ．由图可知，闭合开关 S 1、S 2，L 1 与 L 2 并联，电流表 A 1 与 L 2 在同一支路，所以的电流表 A 1 测 L 2 的电流，电流表 A 2测量干路电流，故A 正确、B 错误；CD ．并联电路各支路互不影响，由图可知，当开关 S 2 断开时，L 2 所在支路断开，通过L 2电流为0，通过 L 1 的电流不变，干路电流表A 2示数变小，故C 正确、D 错误。

3．如图所示，电源电压U 保持不变，滑动变阻器R 0的最大电阻是20Ω。

当开关S 1闭合、S 2和S 3断开，滑动变阻器的滑片在最右端时，电压表示数是U 1，R 1的功率是P 1；当开关S 2闭合、S 1和S 3断开，滑动变阻器的滑片在最左端时，电压表示数是1U '，R 2和R 3的功率之和是1.6W ；当开关S 1、S 2和S 3都闭合，滑动变阻器的滑片在最左端时，R 1的功率是1P '，已知R 2∶R 3=1∶3，1U ∶1U ' =9∶5，11:P P ' =1∶25，下列结论正确的是（ ）A ．电源电压是8VB ．R 2的阻值是30ΩC ．电流表的最大示数是2.7AD ．该电路的最大功率是27W【答案】CD 【解析】 【分析】 【详解】AB ．第一过程：当开关S 1闭合、S 2和S 3断开，滑动变阻器的滑片在最右端时，R 1和滑动变阻器R 0的全部串联在电路中，电压表测量R 1的电压，电压表示数是U 1，如图甲。

5.如图是一台电冰箱的铭牌. 其中，“耗电量0.50（kW"h）/24h”这个参数的含义是，该冰箱正常使用24h消耗的电能为 . 如果按照额定功率70W和工作24h 计算，则消耗的电能是 kWh，这个计算结果与冰箱铭牌上提供的相关参数差异较大，是由于冰箱具有工作的特点而造成的.
答案与分析
1.可能错误:A或B或D.产生的原因是没有认识到电阻是导体的一种特性,与电压电流等外界因素无关.
正确答案:C
2.可能错误:19V. 忽略了串联电路这要因素.U=10Ω×1A+15Ω×0.6A=19V
正确答案:15V.
1A、0.6A是甲乙两电阻允许通过的最大电流.由于两电阻串联,电流相等,为保证整个电路安全,所以应取小值0.6A,I甲=I乙=0.6A
U=10Ω×0.6A+15Ω×0.6A=15V
3.正确答案:D。

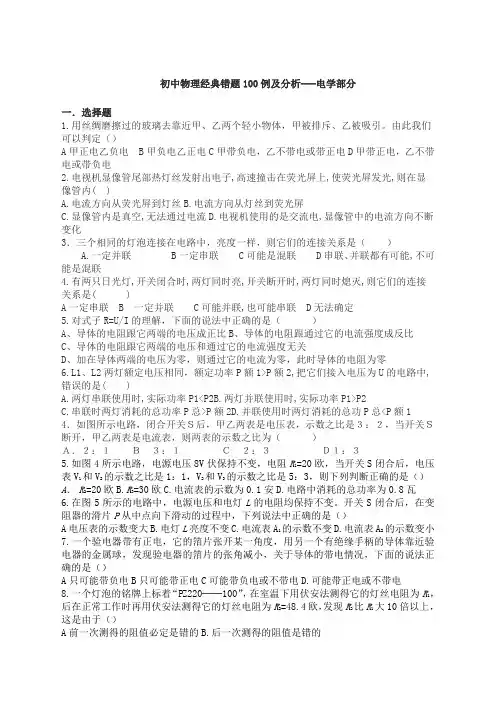

初中物理经典错题100例及分析---电学部分一．选择题1.用丝绸磨擦过的玻璃去靠近甲、乙两个轻小物体，甲被排斥、乙被吸引。

由此我们可以判定（）A甲正电乙负电B甲负电乙正电C甲带负电，乙不带电或带正电D甲带正电，乙不带电或带负电2.电视机显像管尾部热灯丝发射出电子,高速撞击在荧光屏上,使荧光屏发光,则在显像管内( )A.电流方向从荧光屏到灯丝B.电流方向从灯丝到荧光屏C.显像管内是真空,无法通过电流D.电视机使用的是交流电,显像管中的电流方向不断变化3．三个相同的灯泡连接在电路中，亮度一样，则它们的连接关系是（）A.一定并联B一定串联C可能是混联D串联、并联都有可能,不可能是混联4.有两只日光灯,开关闭合时,两灯同时亮,开关断开时,两灯同时熄灭,则它们的连接关系是( )A一定串联 B 一定并联C可能并联,也可能串联D无法确定5.对式子R=U/I的理解，下面的说法中正确的是（）A、导体的电阻跟它两端的电压成正比B、导体的电阻跟通过它的电流强度成反比C、导体的电阻跟它两端的电压和通过它的电流强度无关D、加在导体两端的电压为零，则通过它的电流为零，此时导体的电阻为零6.L1、L2两灯额定电压相同，额定功率P额1>P额2,把它们接入电压为U的电路中,错误的是( )A.两灯串联使用时,实际功率P1<P2B.两灯并联使用时,实际功率P1>P2C.串联时两灯消耗的总功率P总>P额2D.并联使用时两灯消耗的总功P总<P额1 4．如图所示电路，闭合开关Ｓ后，甲乙两表是电压表，示数之比是３：２，当开关Ｓ断开，甲乙两表是电流表，则两表的示数之比为（）Ａ．２：１Ｂ３：１Ｃ２：３Ｄ１：３5.如图4所示电路，电源电压8V伏保持不变，电阻R1=20欧，当开关S闭合后，电压表V1和V2的示数之比是1：1，V2和V3的示数之比是5：3，则下列判断正确的是（）A．R2=20欧B.R3=30欧C.电流表的示数为0.1安D.电路中消耗的总功率为0.8瓦6.在图5所示的电路中，电源电压和电灯L的电阻均保持不变。

初中物理电学易错题精选一．选择题（共21小题）1．如图所示的电路中，电源电压不变，开关S闭合，滑动变阻器滑片P在a端时，电流表的示数为2.4A，电压表的示数为12V；滑片P移动到中点时，R1消耗的功率为P1；滑片P 移到b点时，R1消耗的功率为P1′，P1：P1′=25：9，滑片P在中点和在b端时，R2消耗的功率之比为（）A．1：2 B．5：3 C．25：9 D．25：182．标有“6V 3W”的小灯泡，通过它的电流与电压的关系如图所示．若把它与一只阻值为5Ω的电阻串联接在电压为6V的电路中，则整个电路消耗的功率为（）A．3.2W B．2.4W C．2.1W D．3W3．如图所示电路，电源电压为8V并保持不变．闭合开关S，当滑动变阻器的滑片P由一个位置移动到另一位置时，定值电阻R0的电功率由16W变成了4W，则电压表的示数可能（）A．由4V变为6V B．由3V变为6V C．由3V变为5V D．由2V变为4V4．如图甲所示，R2的阻值是20Ω，滑动变阻器R1消耗的功率P与其电阻R1的关系图象如图乙所示，则R1消耗的最大功率是（）A．0.90W B．0.80W C．0.50W D．0.45W5．如图所示电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器（a、b为其两端点）．闭合开关S，当滑片P在某一端点时，电流表示数为0.1A，R2消耗的电功率为1W；当滑片P 移动至某一位置时，电流表示数为0.3A，R2消耗的电功率为1.8W．则当滑片P从a移到b 的过程中（）A．电流表示数变化了0.6 AB．电压表示数变化了4 VC．R1消耗的电功率变化了5 WD．电路消耗的总功率变化了6 W6．在如图所示的电路中，电源电压不变，当开关S1、S2都闭合时，电压表V l、V2的示数之比为5：3；当开关S1闭合，S2断开时，电压表V1、V2的示数之比为3：2．在后一种情况下，全部通电时间内，电阻R1与R2产生的热量之比为（）A．2：1 B．1：3 C．3：2 D．2：37．甲、丙两个小灯泡标有“2.5V 0.625W”，乙小灯泡标有“3V 0.9W”．按如图所示连接时，都能发光，则以下说法错误的是（）A．三个灯泡中，只有丙可能正常工作B．乙灯比甲灯亮C．电路的最大总功率小于1WD．甲、丙两灯亮度不同8．如图甲，两个灯泡串联在电路中，电源电压为6V，L1的额定电压为3V，L2的额定电压为2V．通过两个灯泡的电流与其两端电压的关系如图乙所示，闭合开关后，当滑动变阻器的滑片滑至中点时，其中一个灯泡正常发光，另一个不损坏，下列说法中正确的是（）A．正常发光的小灯泡是L2，其额定功率为0.3WB．正常发光的小灯泡是L1，其额定功率为0.45WC．当L2两端电压为1.5V时，通过它的电流为0.15AD．此时滑动变阻器两端电压是1.5V9．如图所示，一只标有“6V 3.6W”字样的小灯泡L和最大阻值为50Ω的滑动变阻器R串联后接在电源电压U恒为6V的电路中，设灯泡电阻不变，则下列判断正确的是（）A．无论怎样移动滑片P，电路中总功率不会超过2WB．移动滑片P，电路中总功率最小值为0.6WC．当滑片P滑至某个位置时，L和R的电功率相等D．在滑片P由a滑向b的过程中，L的电功率一直是减小的10．某定值电阻两端的电压由U变为，消耗的电功率变化了0.8W，当电路两端的电压变为2U时，该电阻消耗的电功率为（）A．4.8W B．2.4W C．0.9W D．3.6W11．灯泡L上标有“6V 6W”字样，测得该灯泡的电流随电压变化关系如图（甲）所示．现把灯泡L接入如图（乙）所示的电路中，若电路电压为10V不变，电流表的量程为“0～0.6A”，电压表的量程为“0～15V”．则下列说法正确的是（）A．灯泡L正常发光时，电压表的示数为6VB．当电流表示数为0.4A时，电压表的示数为9VC．灯泡L的电阻值随电压表的示数的增大而增大D．为了保证电路安全，整个电路消耗的最大功率为6W12．如图所示，电源电压不变，在ab间接入“3V 2W”的灯泡时，闭合开关，灯泡L恰能正常发光；断开开关，在ab间换接一个“3V 1.5W”的灯泡，闭合开关，下列分析正确的是（）A．ab间电压不变B．电路中的电流变大C．灯L将变暗D．电路中的总功率减小13．标有“6V 3.6W”的小灯泡，通过它的电流随两端电压的变化关系如图所示，若把这种规格的两只灯泡串联接在6V的电源两端，则每只灯泡的实际电阻和实际功率分别为（）A．10Ω0.9W B．6Ω0.9W C．6Ω 1.5W D．10Ω 1.8W14．如图，当滑动变阻器接入电路电阻的阻值为R时，其消耗的功率是30W；当接入电路电阻的阻值为3R时，其消耗的功率不可能是（）A．10 W B．20 W C．30 W D．80 W15．一个用半导体材料制成的电阻D，其电流I随它两端电压U的关系如图（a）所示，如果它与两个标准电阻R1、R2并联后接在电压恒为U的电源两端，三个用电器消耗的电功率均为P．现将它们连接为如图（b）所示的电路，再接在该电源的两端，设电阻D和电阻R1、R2消耗的电功率分别是P D、P1、P2，下列判断中错误的是（）A．P1＞P2B．P1＜4P D C．P D＜P2D．P1＜4P216．小星同学为实验室设计了一个多档位电加热器，其工作原理图如图所示．其中R1、R2、R3为发热电阻，三个灯泡为上述发热电阻相应的工作指示灯，其所消耗的电功率可忽略不计．小星设想通过开关的组合，使电加热器能有多档功率．当只S1闭合时，测得功率为200W；当只S2闭合时，测得功率为100W；小星设计此电热器最大发热功率为800W，则（）A．当只S3断开时，功率为500WB．此电热器一共可有六档不同的功率C．三个发热电阻的阻值之比为5：10：2D．此电热器可能有一档的功率为400W17．有两个小灯泡L1和L2上都标有“6V”字样，考虑温度对灯丝电阻的影响，加在小灯泡两端的电压随电流变化关系如图所示．若把L1和L2接在电源电压为6V的电路中工作，则下列说法不正确的是（）A．两灯串联时电路的总功率是0.6WB．小灯泡L2在某一时刻的实际功率可能是0.4WC．小灯泡L1的电阻在某一时刻可能是20ΩD．两灯并联时电路的总功率是3.6W18．如图所示，电源电压恒为24V，小灯泡的规格为“6V 3W”，滑动变阻器R1的最大阻值为60Ω，定值电阻R2的阻值为12Ω．电压表使用的量程为0～15V，电流表使用的量程为0～0.6A．要求闭合开关后两电表的示数均不超过所选量程，灯泡正常工作（设灯丝电阻不变）．下列说法正确的是（）A．滑动变阻器接入电路的电阻允许调节的范围是24Ω～60ΩB．滑动变阻器的滑片在移动的过程中，电压表与电流表示数变化量的绝对值的比值始终为24ΩC．定值电阻R2消耗电功率的最大值为4.32WD．电路总功率的变化范围是9W～12W19．图中，电阻R1与R4阻值相等，电阻R2与R3阻值相等．当把A、D两个接线端接在电压为U的电源两端时，电压表的示数U5=5V，电阻R1的功率P1=1W．当把B、C两个接线端接在电压为2U的电源两端时，电压表的示数U5'=7.5V，电阻R2的功率P2=4W．则下列选项正确的是（）A．U=9VB．R2：R5=3：2C．前后两次通过电阻R5的电流之比I1：I2=3：2D．当把B，C两个接线端接在电压为2U的电源两端时，电阻R5消耗的功率P5'=6W 20．图中R1、R2、R3为定值电阻，现有一个稳压电源，当把该电源接在A，C两个接线端、开关S1、S2断开时，电压表的示数为U2，电阻R1消耗的功率为P1，电路消耗的总功率为P；当把该电源接在A，D两个接线端、开关S1、S2闭合时，电流表A1与A2示数之比为3：2，电压表的示数为U2ˊ，电阻R1消耗的功率为P1ˊ，电路消耗的总功率为Pˊ，已知P1：P1ˊ=1：9则下列选项正确的是（）A．R2=2R3B．R1=3R3C．U2：U2ˊ=4：9 D．P：Pˊ=1：1121．如图所示，当S闭合，甲、乙两表为电压表时，两表示数比为U甲：U乙=5：3；当S断开，甲乙两表为电流表时，下列说法正确的是（）A．两个电流表示数之比I甲：I乙=2：3B．R1和R2消耗的功率之比P1：P2=3：2C．两个电流表示数之比I甲：I乙=2：5D．R1和R2之比R1：R2=3：2二．填空题（共6小题）22．如图甲所示，是某同学“探究定值电阻R0的发热功率P0、滑动变阻器R消耗的电功率P R和电源总功率P U随电流I变化的关系”的实验电路图，通过实验得到的数据用描点法在同一坐标系中作出了a、b、c三条图线，如图乙所示．根据图象可知，其中，反映电源的总功率P U随电流I变化的关系图象是（选填“a”、“b”或“c”），滑动变阻器R消耗的最大电功率为W．23．如图所示电路，电源两端电压一定，R1、R2、R3是三个定值电阻，且R1＞R2．当只闭合开关S1、S2时，电路消耗的电功率为19.2W，电阻R1消耗的电功率为P1；当只闭合开关S3时，电路消耗的电功率为2.4W，电阻R3消耗的电功率为0.8W，电阻R1消耗的电功率为P1′；则P1：P1′=．24．如图所示，电源电压恒为12V，闭合开关S，当滑动变阻器的阻值为10Ω时，电压表的示数为10V，此时电动机正常工作，则滑动变阻器消耗的功率是W；若电动机内部线圈的电阻为2Ω，则通电5min电流通过电动机内部线圈产生的热量是J，电动机工作的效率为；若想电动机反向转动，则可进行的操作是．25．某兴趣小组设计了如图甲所示的电路进行实验探究，电源为电压可调的学生电源，小灯泡L标有“6V 1.2W”字样，R为20Ω的定值电阻．小组根据记录的电流表和电压表的示数变化，描绘出如图乙所示的I﹣U关系图．当电压表的示数为2V时，通过小灯泡L的电流为A，调节电源电压，当电路消耗的总功率为1.35W时，小灯泡的实际功率为W．26．如图所示，电源电压保持不变，R1：R2=1：4．只闭合S1时，电流表的示数为0.1A，R1消耗的功率为P1；只闭合S2时，R0消耗的功率为0.1W，R2消耗的功率为P2，且P1：P2=1：1．则R0先后两次消耗的功率之比为．27．在如图所示的电路中，电源电压不变，灯的电阻不随温度变化．当开关S1、S2都闭合时，灯L正常发光，R1消耗的功率为36W；当开关S1、S2都断开时，灯L的功率为其额定功率的，R2消耗的功率为2W，已知R1＞R2，灯L的额定功率是W．三．实验探究题（共3小题）28．在测量小灯泡的电功率的实验中，小灯泡的额定电流为0.3A，灯丝阻值在10Ω﹣15Ω之间．所提供的器材有：电流表、电压表、电源（电压恒为6V）、开关各一个，滑动变阻器（50Ω1A）一个，导线若干．（1）如图甲所示是小明没有连接完的实物电路，请用笔画线代替导线将实物图补充完整．（2）闭合开关前，图甲图中的滑片P应位于（选填“左”或“右”）端；闭合开关无论怎样移动变阻器滑片P，发现小灯泡始终不亮，电压表有示数，电流表无示数，原因可能是（写出一种即可）．（3）排除故障，闭合开关，移动滑片，当电流表的示数为0.3A时，电压表的示数如图乙所示，读数为V，小灯泡的额定功率为W．（4）小红没用电压表，但多用了一个开关，其它器材与小明的相同，也测出了另一个额定电流为I e的小灯泡额定功率．她设计了如图丙所示电路图，请你帮她完成实验步骤并写出额定功率的表达式．实验步骤：①按图连接电路，然后只闭合开关S1，移动滑片P，使电流表的示数为I e．②再闭合开关S2，．③小灯泡的额定功率的表达式：P额=．（用字母表示，可能用到的物理量有：已知的电源电压U、灯泡的额定电流I e、滑动变阻器的最大阻值R0和实验中测得的物理量）（5）小亮利用该电路探究电流跟电阻的关系，他将小灯泡换成多个定值电阻R，保持电压表示数始终为2V，多次更换阻值不同的定值电阻R，并记录各次电流表的示数，若不更换其他器材，为了能够完成实验，更换的电阻阻值不能够大于Ω．29．小华测量小灯泡功率的实验，已知电源电压为4.5V，小灯泡的额定电压为3.8V．（1）实验中所用电压表在未接入电路时表盘如图1，在使用它测量前应进行的操作是．（2）小华连接的电路如图2所示，其中有一根导线连接错误．请在这根导线上打“×”，并用笔画线代替导线，将其改正．（3）正确连接电路后，当电压表示数达到额定电压时，电流表示数如图3所示，则小灯泡的额定功率为W．（4）继续实验时灯泡突然熄灭，经分析：可能是灯泡断路，也可能是滑动变阻器断路．下列操作不能判断出故障类型的是．A．直接观察电压表示数B．直接观察电流表示数C．将另一个完好的灯泡并联在灯泡两端，观察电流表是否有示数D．将一根导线并联在灯泡两端，观察电流表是否有示数（5）小明同学思考后觉得：用阻值已知的定值电阻来替代某一电表也能测出小灯泡正常发光时的功率，并设计了如图5四个电路图．其中正确的是．（6）老师又拿来了一阻值恒定的电阻元件R x，额定功率P额=6W，但额定电压数据模糊．现提供如下器材有一个蓄电池（电压约为6V）、一个电流表、一个阻值已知的定值电阻R0，两个单刀开关及导线．设计了如图4的电路测出该元件的额定电压．请补全以下实验步骤，写出测量的物理量及其对应的符号．实验步骤：①连接电路；②闭合S1、S2，读出电流表的示数为I1；③；④断开开关，整理器材．实验结论：U额=．（用测量的物理量和已知物理量的符号表示）30．小明利用如图1甲所示的电路图测量额定电压为2.5V小灯泡的额定功率．（1）闭合开关前，滑动变阻器滑片应调至（选填“a”或“b”）端．（2）闭合开关后，发现小灯泡不亮，但是电路各元件完好且连接无误，则小灯泡不发光的原因是．（3）闭合开关后，移动滑片P到某一位置时，电压表示数为2.3V，若要测量小灯泡的额定功率，应将滑片P向（选填“a”或“b”）端移动，使小灯泡正常发光，此时（如图1乙）电流表的读数为A，小灯泡的额定功率是W．【拓展】：小明利用电压表和阻值为R0的定值电阻，也测出了此小灯泡的额定功率．他选择了满足实验要求的实验器材，并连接了部分实验电路，如图2所示．（1）请只添加两条导线完成图所示的实验电路的连接；（2）请把小明的实验步骤补充完整：①断开开关S2，闭合开关S1、S3，移动滑动变阻器的滑片P，使灯两端的电压达到2.5V；②保持滑动变阻器的滑片位置不变，断开开关S3，闭合开关S2，记录电压表的示数为U；③请用R0及实验数据表示出小灯泡的额定功率：P额=．初中物理电学易错题精选参考答案与试题解析一．选择题（共21小题）1．（2016•遵义）如图所示的电路中，电源电压不变，开关S闭合，滑动变阻器滑片P在a 端时，电流表的示数为2.4A，电压表的示数为12V；滑片P移动到中点时，R1消耗的功率为P1；滑片P移到b点时，R1消耗的功率为P1′，P1：P1′=25：9，滑片P在中点和在b端时，R2消耗的功率之比为（）A．1：2 B．5：3 C．25：9 D．25：18【解答】解：根据电路图可知，电阻R1与变阻器R2串联，电压表测量R1两端电压，电流表测量电路中的电流；设滑片P移到变阻器中点和b点时电路中的电流分别为I1、I2；已知P1：P1′=25：9，由P=I2R可得：===；设滑动变阻器R2的最大阻值为R，滑片P在中点和在b端时，R2消耗的功率之比：==×=×=．故选D．2．（2016•灌云县校级模拟）标有“6V 3W”的小灯泡，通过它的电流与电压的关系如图所示．若把它与一只阻值为5Ω的电阻串联接在电压为6V的电路中，则整个电路消耗的功率为（）A．3.2W B．2.4W C．2.1W D．3W【解答】解：小灯泡与一个阻值R=5Ω电阻串联接入电压是6V的电路中，因串联电路中各处的电流相等，由I=U可得，电源的电压：U=IR+U L，即6V=I×5Ω+U L，由图象可知，当灯泡两端的电压为4V，通过的电流为0.4A时，上面等式成立；即5Ω电阻与灯泡串联在6V电路中时，电路中的电流为0.4A；则整个电路消耗的功率：P=UI=6V×0.4A=2.4W．故选B．3．（2016•金乡县模拟）如图所示电路，电源电压为8V并保持不变．闭合开关S，当滑动变阻器的滑片P由一个位置移动到另一位置时，定值电阻R0的电功率由16W变成了4W，则电压表的示数可能（）A．由4V变为6V B．由3V变为6V C．由3V变为5V D．由2V变为4V【解答】解：设定值电阻R0的电功率由16W变成了4W时，电路中的电流由I1变为I2，则===，解得：I1=2I2，因R0电阻保持不变，所以，U1=2U2；A．当电压表原来的示数为4V时，R0两端的电压U1=8V﹣4V=4V，当电压表的示数为6V时，R0两端的电压U2=8V﹣6V=2V，符合U1=2U2，故A正确；B．当电压表原来的示数为3V时，R0两端的电压U1=8V﹣3V=5V，当电压表的示数为6V时，R0两端的电压U2=8V﹣6V=2V，不符合U1=2U2，故B错误；C．当电压表原来的示数为3V时，R0两端的电压U1=8V﹣3V=5V，当电压表的示数为5V时，R0两端的电压U2=8V﹣5V=3V，不符合U1=2U2，故C错误；D．当电压表原来的示数为2V时，R0两端的电压U1=8V﹣2V=6V，当电压表的示数为4V时，R0两端的电压U2=8V﹣4V=4V，不符合U1=2U2，故D错误．故选A．4．（2016•嘉祥县一模）如图甲所示，R2的阻值是20Ω，滑动变阻器R1消耗的功率P与其电阻R1的关系图象如图乙所示，则R1消耗的最大功率是（）A．0.90W B．0.80W C．0.50W D．0.45W【解答】解：由电路图可知，R0与R1串联，由图象可知，R1接入电路的电阻为10Ω时消耗的功率是0.4W，由P=I2R可得此时电路中的电流I′===0.2A，根据串联电路的电阻特点和I=可得，电源的电压U=I′（R1′+R2）=0.2A×（10Ω+20Ω）=6V；由图象可知，当R1=20Ω时，R1消耗的功率最大，最大功率：P1最大=I2R1=（）2R1=（）2×20Ω=0.45W．故选D．5．（2016•红桥区一模）如图所示电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器（a、b为其两端点）．闭合开关S，当滑片P在某一端点时，电流表示数为0.1A，R2消耗的电功率为1W；当滑片P移动至某一位置时，电流表示数为0.3A，R2消耗的电功率为1.8W．则当滑片P从a移到b的过程中（）A．电流表示数变化了0.6 AB．电压表示数变化了4 VC．R1消耗的电功率变化了5 WD．电路消耗的总功率变化了6 W【解答】解：由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流．（1）因当滑片P在某一端点时电流表示数0.1A小于当滑片P移动至某一位置时电流表示数0.3A，所以滑片P在该端点时接入电路的阻值最大，即滑片位于b端，由P=UI可得，R2两端的电压：U2===10V，由I=可得，滑动变阻器的最大阻值：R2===100Ω，因串联电路中总电压等于各分电压之和，所以，电源电压：U=I1R1+U2=0.1A×R1+10V，当滑片P移动至某一位置时，电流表示数为0.3A，滑动变阻器两端的电压：U2′===6V，所以电源电压：U=I2R1+U2′=0.3A×R1+6V，因电源的电压不变，所以，0.1A×R1+10V=0.3A×R1+6V，解得：R1=20Ω，电源电压：U=I1R1+U2=0.1A×20Ω+10V=12V；（2）当P在a端时，R2连入阻值为0，则电压表的示数为0，电路为R1的简单电路；电流表最大示数：I===0.6A，R1消耗的电功率与电路消耗的总功率相等，所以P1=P=UI=12V×0.6A=7.2W；当P在b端时，电路中的电流I′=0.1A，电压表示数U2=10V，R1消耗的电功率：P1′=（I′）2R1=（0.1A）2×20Ω=0.2W，电路消耗的总功率：P′=UI′=12V×0.1A=1.2W，则当滑片P从a移到b的过程中：电流表示数变化了△I=I﹣I′=0.6A﹣0.1A=0.5A，故A错误；电压表变化了△U2=10V﹣0V=10V，故B错误；R1消耗的电功率变化了△P1=P1﹣P1′=7.2W﹣0.2W=7W，故C错误；电路消耗的总功率变化了△P=P﹣P′=7.2W﹣1.2W=6W，故D正确．故选D．6．（2016春•渠县校级期中）在如图所示的电路中，电源电压不变，当开关S1、S2都闭合时，电压表V l、V2的示数之比为5：3；当开关S1闭合，S2断开时，电压表V1、V2的示数之比为3：2．在后一种情况下，全部通电时间内，电阻R1与R2产生的热量之比为（）A．2：1 B．1：3 C．3：2 D．2：3【解答】解：（1）当开关S1、S2都闭合时，R1与R2串联，电压表V1测电源的电压，电压表V2测R2两端的电压，因串联电路中各处的电流相等，且总电阻等于各分电阻之和，所以，由I=可得：===，解得：=；（2）当开关S1闭合，S2断开时，电压表V1测电源的电压，电压表V2测R2和R3两端的电压之和，因串联电路中各处的电流相等，所以，由Q=I2Rt可得，相同通电时间内电阻R1与R2产生的热量之比：===．故选D．7．（2016秋•雨花区校级月考）甲、丙两个小灯泡标有“2.5V 0.625W”，乙小灯泡标有“3V 0.9W”．按如图所示连接时，都能发光，则以下说法错误的是（）A．三个灯泡中，只有丙可能正常工作B．乙灯比甲灯亮C．电路的最大总功率小于1WD．甲、丙两灯亮度不同【解答】解：由电路图可知，甲乙两灯泡并联后再与丙灯泡串联，由P=UI可知，三灯泡的额定电流分别为：I甲=I丙===0.25A，I乙===0.3A，由I=可得，三灯泡的电阻分别为：R甲=R丙===10Ω，R乙===10Ω，因并联电路中总电阻的倒数等于各分电阻倒数之和，所以，并联部分的电阻：R并===5Ω＜R丙=10Ω，因串联电路中电阻越大分得的电压越大，所以，丙灯泡两端的电压大于并联部分两端的电压，即丙灯泡两端的电压可以达到额定电压，甲乙两端的电压达不到额定电压，则三个灯泡中，只有丙可能正常工作，甲乙不能正常发光，故AD正确；当丙正常发光时，并联部分的总电流=I丙=0.25A，则并联部分的总功率：P并=I丙2R并=（0.25A）2×5Ω=0.3125W，电路的总功率：P总=P丙+P并=0.625W+0.3125W=0.9375W＜1W，故C正确；甲乙两灯泡的电阻相等、电压相同，由P=UI=可知，甲乙两灯泡的实际功率相同，甲乙两灯亮度相同，故B错误．故选B．8．（2014•抚顺）如图甲，两个灯泡串联在电路中，电源电压为6V，L1的额定电压为3V，L2的额定电压为2V．通过两个灯泡的电流与其两端电压的关系如图乙所示，闭合开关后，当滑动变阻器的滑片滑至中点时，其中一个灯泡正常发光，另一个不损坏，下列说法中正确的是（）A．正常发光的小灯泡是L2，其额定功率为0.3WB．正常发光的小灯泡是L1，其额定功率为0.45WC．当L2两端电压为1.5V时，通过它的电流为0.15AD．此时滑动变阻器两端电压是1.5V【解答】解：（1）由图象可知，L1的电压为3V时通过的电流0.15A，L2的电压为2V时通过的电流大于0.15A，因串联电路中各处的电流相等，且其中一个灯泡正常发光，另一个不损坏，所以，正常发光的灯泡是L1，其额定功率P1=U1I1=3V×0.15A=0.45W，故A不正确，B正确；（2）由图象可知，当电路中的电流为0.15A时，灯泡L1两端的电压为3V，灯泡L2两端的电压为1.5V，故C正确；因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压：U滑=U﹣U1﹣U2=6V﹣3V﹣1.5V=1.5V，故D正确．故选BCD．9．（2014•鞍山校级模拟）如图所示，一只标有“6V 3.6W”字样的小灯泡L和最大阻值为50Ω的滑动变阻器R串联后接在电源电压U恒为6V的电路中，设灯泡电阻不变，则下列判断正确的是（）A．无论怎样移动滑片P，电路中总功率不会超过2WB．移动滑片P，电路中总功率最小值为0.6WC．当滑片P滑至某个位置时，L和R的电功率相等D．在滑片P由a滑向b的过程中，L的电功率一直是减小的【解答】解：A、当滑动变阻器的滑片移到a端时（此时滑动变阻器的阻值为0），电路中只有灯泡L，此时电路的总电阻最小，而总功率是最大的．因为电源电压是6V，等于灯泡的额定电压，所以灯泡此时消耗的实际功率等于额定功率，即为3.6W，故选项A是错误的；B、当滑动变阻器的滑片移到b端时（此时滑动变阻器的阻值为最大值），此时电路的总电阻最大，而总功率是最小的；灯泡的电阻：R L===10Ω，电路的总电阻：R总=R L+R=10Ω+50Ω=60Ω，电路的总功率：P总===0.6W，故选项B是正确的；C、灯泡L和滑动变阻器是串联，则通过它们的电流相等，根据公式P=I2R可知：在电流相同的情况下，当滑动变阻器的阻值与灯泡的阻值相等时，它们消耗的功率也是相等的，故选项C是正确的；D、当滑片P由a滑向b的过程中，滑动变阻器的阻值在增大，则电路中的电流在减小，根据公式P=I2R可知：在灯泡电阻不变的情况下，电流减小，则功率减小，故选项D是正确的．故选BCD．10．（2012•阆中市校级二模）某定值电阻两端的电压由U变为，消耗的电功率变化了0.8W，当电路两端的电压变为2U时，该电阻消耗的电功率为（）A．4.8W B．2.4W C．0.9W D．3.6W【解答】解：设定值电阻的阻值为R，电阻两端的电压为U时，消耗的电功率：P=；电阻两端的电压为U时，消耗的电功率：P′==P；∵P﹣P′=P﹣P=P=0.8W∵P=0.9W当电阻两端的电压变为2U时，电阻消耗的电功率：P″==4=4×0.9W=3.6W．故选D．11．（2012•宜宾）灯泡L上标有“6V 6W”字样，测得该灯泡的电流随电压变化关系如图（甲）所示．现把灯泡L接入如图（乙）所示的电路中，若电路电压为10V不变，电流表的量程为“0～0.6A”，电压表的量程为“0～15V”．则下列说法正确的是（）A．灯泡L正常发光时，电压表的示数为6VB．当电流表示数为0.4A时，电压表的示数为9VC．灯泡L的电阻值随电压表的示数的增大而增大D．为了保证电路安全，整个电路消耗的最大功率为6W【解答】解：（1）灯泡正常发光时的电压U L=6V，∵串联电路中总电压等于各分电压之和，所以，灯泡L正常发光时，电压表的示数：U R=U﹣U L=10V﹣6V=4V，故A不正确；（2）由图象可知，当I=0.4A时，U L=1V，∴U R=U﹣U L=10V﹣1V=9V，故B正确；（3）灯泡的电阻随温度的升高而增大，即灯泡两端的电压越大时，实际功率越大，温度越高，电阻越大，因电压表的示数越大时，灯泡两端的电压越小所以，灯泡的电阻随两端的电压增大而减小，故C不正确；（4）由图象可知，当灯泡正常发光（U L=6V）时，电路中的电流为1A＞0.6A，∴电路中的最大电流I=0.6A，电路消耗的最大电功率P max=UI max=10V×0.6A=6W；故选BD．12．（2012•黔南州模拟）如图所示，电源电压不变，在ab间接入“3V 2W”的灯泡时，闭合开关，灯泡L恰能正常发光；断开开关，在ab间换接一个“3V 1.5W”的灯泡，闭合开关，下列分析正确的是（）A．ab间电压不变B．电路中的电流变大。

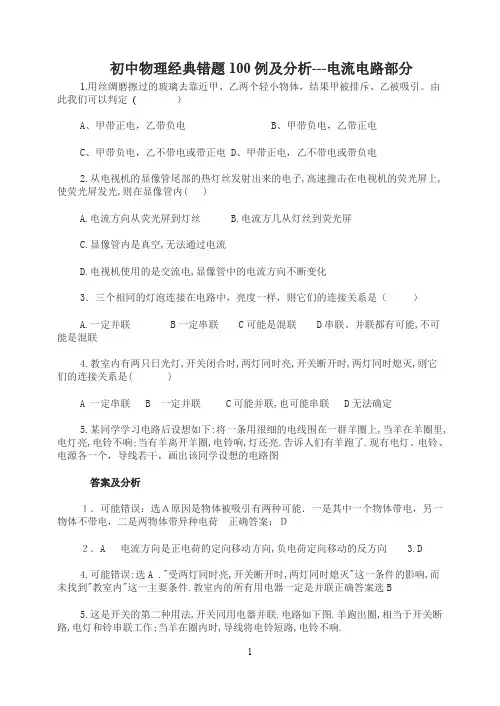

初中物理经典错题100例及分析---电流电路部分1.用丝绸磨擦过的玻璃去靠近甲、乙两个轻小物体，结果甲被排斥、乙被吸引。

由此我们可以判定(）A、甲带正电，乙带负电B、甲带负电，乙带正电C、甲带负电，乙不带电或带正电D、甲带正电，乙不带电或带负电2.从电视机的显像管尾部的热灯丝发射出来的电子,高速撞击在电视机的荧光屏上,使荧光屏发光,则在显像管内( )A.电流方向从荧光屏到灯丝B.电流方几从灯丝到荧光屏C.显像管内是真空,无法通过电流D.电视机使用的是交流电,显像管中的电流方向不断变化3．三个相同的灯泡连接在电路中，亮度一样，则它们的连接关系是（）A.一定并联B一定串联C可能是混联D串联、并联都有可能,不可能是混联4.教室内有两只日光灯,开关闭合时,两灯同时亮,开关断开时,两灯同时熄灭,则它们的连接关系是( )A 一定串联B 一定并联 C可能并联,也可能串联 D无法确定5.某同学学习电路后设想如下:将一条用很细的电线围在一群羊圈上,当羊在羊圈里,电灯亮,电铃不响;当有羊离开羊圈,电铃响,灯还亮.告诉人们有羊跑了.现有电灯、电铃、电源各一个，导线若干，画出该同学设想的电路图答案及分析１．可能错误：选Ａ原因是物体被吸引有两种可能．一是其中一个物体带电，另一物体不带电，二是两物体带异种电荷正确答案：Ｄ２．A 电流方向是正电荷的定向移动方向,负电荷定向移动的反方向 3.D4.可能错误:选A ."受两灯同时亮,开关断开时,两灯同时熄灭"这一条件的影响,而未找到"教室内"这一主要条件.教室内的所有用电器一定是并联正确答案选B5.这是开关的第二种用法,开关同用电器并联.电路如下图.羊跑出圈,相当于开关断路,电灯和铃串联工作;当羊在圈内时,导线将电铃短路,电铃不响.。

初中物理经典错题100 例及分析---电流电路部分1.用丝绸磨擦过的玻璃去靠近甲、乙两个轻小物体，结果甲被排斥、乙被吸引。

由此我们可以判定(）A、甲带正电，乙带负电 B 、甲带负电，乙带正电C、甲带负电，乙不带电或带正电 D 、甲带正电，乙不带电或带负电2. 从电视机的显像管尾部的热灯丝发射出来的电子, 高速撞击在电视机的荧光屏上, 使荧光屏发光 , 则在显像管内()A. 电流方向从荧光屏到灯丝B.电流方几从灯丝到荧光屏C.显像管内是真空, 无法通过电流D.电视机使用的是交流电, 显像管中的电流方向不断变化3．三个相同的灯泡连接在电路中，亮度一样，则它们的连接关系是（）A. 一定并联 B 一定串联 C 可能是混联 D 串联、并联都有可能, 不可能是混联4.教室内有两只日光灯 , 开关闭合时 , 两灯同时亮 , 开关断开时 , 两灯同时熄灭 , 则它们的连接关系是 ()A 一定串联B一定并联 C 可能并联 , 也可能串联 D 无法确定5.某同学学习电路后设想如下 : 将一条用很细的电线围在一群羊圈上, 当羊在羊圈里 ,电灯亮 , 电铃不响 ; 当有羊离开羊圈 , 电铃响 , 灯还亮 . 告诉人们有羊跑了 . 现有电灯、电铃、电源各一个，导线若干，画出该同学设想的电路图答案及分析１．可能错误：选Ａ原因是物体被吸引有两种可能．一是其中一个物体带电，另一物体不带电，二是两物体带异种电荷正确答案：Ｄ２． A电流方向是正电荷的定向移动方向, 负电荷定向移动的反方向 3.D4.可能错误 : 选 A ." 受两灯同时亮 , 开关断开时 , 两灯同时熄灭 " 这一条件的影响 , 而未找到 " 教室内 " 这一主要条件. 教室内的所有用电器一定是并联正确答案选B5.这是开关的第二种用法 , 开关同用电器并联 . 电路如下图 . 羊跑出圈 , 相当于开关断路 , 电灯和铃串联工作; 当羊在圈内时, 导线将电铃短路, 电铃不响 .初中物理经典错误１００例及分析－欧姆定律、电功率部分张店二中陈维1.对式子 R=U/I 的理解，下面的说法中正确的是（）A、导体的电阻跟它两端的电压成正比B、导体的电阻跟通过它的电流强度成反比C、导体的电阻跟它两端的电压和通过它的电流强度无关D、加在导体两端的电压为零，则通过它的电流为零，此时导体的电阻为零2.两只电阻 , 甲标有 "10 Ω ,1A", 乙标有 "15 Ω ,0.6A", 把它们串联在电路 , 允许接在最大电压为_______V 的电路中 .3.L1 、 L2 两只灯额定电压相同均为U，额定功率P 额1>P 额2,把它们接入电压为U 的电路中, 下列说法中错误的是()A. 两灯串联使用时, 实际功率P1<P2B. 两灯并联使用时, 实际功率P1>P2C.串联时两灯消耗的总功率P 总>P 额 2D.并联使用时两灯消耗的总功P总 <P 额 14．如图所示电路，闭合开关Ｓ后，甲乙两表是电压表，示数之比是３：２，当开关Ｓ断开，甲乙两表是电流表，则两表的示数之比为（）Ａ．２：１Ｂ３：１Ｃ２：３Ｄ１：３5. 如图是一台电冰箱的铭牌 . 其中，“耗电量0.50 （ kW"h）/24h ”这个参数的含义是，该冰箱正常使用 24h 消耗的电能为. 如果按照额定功率 70W和工作 24h 计算，则消耗的电能是kWh，这个计算结果与冰箱铭牌上提供的相关参数差异较大，是由于冰箱具有工作的特点而造成的 .答案与分析1. 可能错误 :A 或 B或 D. 产生的原因是没有认识到电阻是导体的一种特性, 与电压电流等外界因素无关 .正确答案 :C2.可能错误 :19V.忽略了串联电路这要因素.U=10Ω ×1A+15Ω ×0.6A=19V正确答案 :15V.1A 、 0.6A是甲乙两电阻允许通过的最大电流. 由于两电阻串联, 电流相等, 为保证整个电路安全, 所以应取小值0.6A,I甲 =I乙=0.6AU=10Ω ×0.6A+15 Ω ×0.6A=15V3.正确答案 :D4．这是一道在教学中多次用的题目, 每次用都会出现较大的问题.可能错误：出现错误的主要原因是不画出两种情况下的的电路．只是在用脑子想电路图．乱是第一感受．感到无从下手．正确答案 :B分析过程：当电表为电压表时,S 闭合 , 电路如图 1. 由于电压表相当于断路, 去掉后电路如图 2. 由图 2 可以看出两电阻是串联. 由图 1 可知 , 甲电压表测的是总电压, 乙电压表测的是R2 的电压 . 由电路中电压与电阻关系可知, 两电阻之比为R1:R2=1:2.当电表为流表时,S 断开 , 电路如图 1. 由于开关断开 , 去掉后电路如图电阻是并联 , 电表甲测的是R2的电流 , 电表乙测的是R1\R2 的总电流I1:I2=2:1.则乙测的总电流与R2的电流之比为3:1.2. 由图 2可以看出 ,两. 因为 R1:R2=1:2, 所以5.0.5KW.h.1680KW.h.不连续工作初三物理中考总复习电学部分易错题分析例 1.一个验电器带有正电，它的箔片张开某一角度，用另一个有绝缘手柄的导体靠近验电器的金属球，发现验电器的箔片的张角减小，关于导体的带电情况，下面的说法正确的是（）A. 只可能带负电B.只可能带正电C.可能带负电或不带电D.可能带正电或不带电[解析 ]验电器的箔片的张角减小说明箔片上正电荷减小，而金属球上的正电荷增加，显然这是导体的异种电荷吸引的结果。

图3 电学易错题一1．如图4-7所示电路中，若要使灯L 1和灯L 2两灯组成并联电路，则开关的开闭情况是（ ）A.S 1 、S 2断开，S 3闭合B.S 1、S 3断开，S 2闭合C.S 2断开，S 1、S 3闭合D.S 3断开，S 1、S 2闭合2.如右图所示电路中，要使电铃和电灯同时有电流通过，以下做法中正确的是( )A ．断开S2，闭合S1、S3；B ．断开S3，闭合S1、S2C.闭合Sl ，断开S2、S3； D ．闭合S2、S3，断开S13. 如图3所示，开关S 闭合时，可能发生的现象是( )A 、L1发光、L2不发光B 、L1被烧坏C 、L2被烧坏D 、电池被烧坏4．在图4所示的电路中，三个灯泡始终完好，当开关S 闭合时（ ）A ．L 1、L 3亮，L 2不亮B ．L 1亮，L 2、L 3不亮C ．L 1、L 2、L 3都不亮D ．L 1、L 2、L 3都亮5.居民楼的楼道里，夜间只是偶尔有人经过，楼道灯总是亮着将造成很大浪费。

科研人员利用“光敏”材料制成“光控开关”，它的作用是天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”，它的作用是当有人走动发出声音时自动闭合，无人走动时自动断开。

如图5各电路中，属于楼道灯电路的是( )6. 甲乙两个办公室为了互相传呼方便，在两个办公室里各装了一个电铃，要使两办公室的任何一方按电键都只能使对方的电铃发声，正确的电路图应是是图中11中的( )图4电学易错题二1、通常情况下，对下列物质分类正确的是（）A．冰、玻璃、松香是晶体 B．盐、玻璃、铁是金属C．玻璃、松香、橡胶是非晶体 D．冰、铁、玻璃是绝缘2、一种声光报警器的电路如题10图所示．闭合开关S1和S2后，会出现的现象是A．灯亮，铃不响 B．灯不亮，铃不响C．灯亮，铃响 D．灯不亮，铃响3、如图，关于开关的控制作用，下列说法不正确的是：（）A、当S1、S2都闭合时，灯L2、L3发光B、只闭合S2，灯L1、L3不发光 C、只让灯L3发光，应该只闭合S1 D、当S1、S2都断开时，灯L1、L3发光。

1、如下图，将2个分别装有空气和红棕色二氧化氮气体〔ρ二氧化氮>ρ空气〕的玻璃瓶口对口对接，中间用玻璃板隔开．抽开隔板后，通过观察瓶颜色变化推断气体分子是否做无规那么运动．对于2个玻璃瓶的四种放置方法，以下判断正确的选项是〔 〕A. 甲图放置最合理B. 乙图放置最合理C. 丙图放置最合理D. 四种放置方法都不合理2、小兰同学在宿舍里吃榴莲糖，香味会弥漫整个房间，这是___现象。

这个现象说明分子是___的。

3、在一杯清水，滴入一滴红墨水，如下图。

(1)一段时间后，整杯水就变成了红色，这个现象说明液体分子___；(2)杯中清水的温度分别为①10℃,②30℃,③60℃,那么在___温度下(填序号)红墨水扩散最快。

(3)实验时将红墨水从杯口上方滴入清水中，这样的操作不能充分说明扩散现象，原因是___.4、夏天,食品从电冰箱拿出后,其能的变化及其变化方式是()A. 减小、热传递B. 减小、做功C. 增大、热传递D. 增大、做功5、爆米花时,边加热边翻动一段时间后,"砰〞的一声变成了玉米花。

以下说确的是()A. 玉米粒主要通过翻动铁锅对其做功，使其能增加B. 玉米粒主要通过与铁锅间的热传递，使其能增加C. 玉米粒水分受热膨胀对粒壳做功爆开，能不变D. 玉米粒水分受热膨胀对粒壳做功爆开，能增加6、关于温度、能和热量,以下说确的是〔〕A. 温度越高的物体所含的热量一定越多B. 0℃的冰变成0℃的水，温度不变，能不变C.温度一样两物体间不会发生热传递D. 任何物体都具能，通过摩擦可增大冰块的能。

7、在寒冷的冬天，当人感觉自己的手很冷时，通常会采用"搓手〞和"哈气〞两种方法使手变热，如下图，请用所学物理知识解释两种方法各是怎样使手变暖的。

8、两个一样的容器分别装了质量一样的两种液体，用同一热源分别加热，液体温度与加热时间关系如下图。

根据图线可知〔〕A. 甲液体的比热容大于乙液体的比热容B. 如果升高一样的温度，两种液体吸收的热量一样C. 加热时间一样，甲液体吸收的热量大于乙液体吸收的热量D. 加热时间一样，甲液体温度升高比乙液体温度升高得多9、初冬的一场雨,小区的喷水池金属部件上结满了冰,而池中的水依然是微波荡漾。

电学易混易错题练习【原题】多选1. 导体A 、B 材料相同，A 的长度和横截面积都较大。

将它们按照图3所示的方式连接在电路中，测得A 、B 两端的电压分别为A U 、B U ；通过A 、B 的电流分别为A I 、B I 。

下列关系可能正确的是 A. B A I I =B. B A U U =C. B A I I >D. B A U U >【变式练习】①比较电阻大小关系 ②比较电功率的关系【原题】2.如图10所示的电路中，当滑动变阻器的滑动头从a 滑向b的过程中，三只电压表V 1、V 2、V 3的示数变化的绝对值分别为ΔU 1、ΔU 2、ΔU 3，则下列各组中可能出现的是 Ａ．ΔU 1=3V ，ΔU 2=2V ，ΔU 3=1V Ｂ．ΔU 1=0V ，ΔU 2=1V ，ΔU 3=1V Ｃ．ΔU 1=0.5V ，ΔU 2=1V ，ΔU 3=1.5V Ｄ．ΔU 1=1V ，ΔU 2=3V ，ΔU 3=2V【类型题】在图9所示的电路中，A 、B 两点之间电压U 保持不变，电路连接完好且使用的电表均为理想电表。

当滑动变阻器的滑片P 向右滑动时 （ ）A ．电压表V 1和电流表A 的示数之比不变B ．电压表V 2和电流表A 的示数之比不变C ．电压表V 1示数的变化量和电流表A 示数变化量比值的绝对值IU ∆∆1增大 D ．电压表V 2示数的变化量和电流表A 示数变化量比值的绝对值IU ∆∆2不变【变式练习】在如图9所示电路中，电源电压保持不变。

闭合开关S ，当滑动变阻器的滑片P 向下滑动时，四个电表的示数都发生了变化，电表的示数分别用I 、U 1、U 2和U 3表示，电表示数变化量的大小分别用ΔI 、ΔU 1、ΔU 2和ΔU 3表示，电阻R 1、R 2、R 3消耗的电功率分别用p 1、p 2、p 3表示，下列选项正确的是图9图11A ．U 1/I 不变，ΔU 1/ΔI 不变B ．U 2/I 变大，ΔU 2/ΔI 变大C ．U 3/I 变大，ΔU 3/ΔI 不变D ．滑动变阻器的滑片P 向下滑动时，p 1变大，p 2变小，p 3变大【原题】3.在图11所示的电路中，电源两端电压保持不变，R 1=2R 3，当开关S 1、S 2都闭合时，电压表V 1、V 2的示数之比为5∶3，则 A ．R 1与R 2电阻比为2：3B ．S 1闭合、S 2断开时，电压表V 1、V 2的示数之比3：2C ．S 1、S 2都闭合与S 1闭合、S 2断开时电路中电流之比为5：6D ．S 1、S 2都闭合与S 1闭合、S 2断开时R 1消耗功率之比为6：5 【类型题】如图8所示，若甲、乙两表都是电压表，当开关S 闭合时两表示数之比U 甲：U 乙=5：3；若甲、乙两表都是电流表，当开关S 时断开，则A ．两表的示数之比I 甲：I 乙=5：3B ．两表的示数之比I 甲：I 乙=2：5C ．R 1消耗的功率与电路消耗的总功率之比P 1：P 总=2：3D ．R 1消耗的功率与R 2消耗的功率之比P 1：P 2=9：4【类型题】如图所示的电路中，电源两端的电压保持不变，电阻R2与R3的阻值均为10Ω。
