中考物理经典易错题解析电学部分

初三物理电学计算难题含答案三道物理挖坑易错题
题1：一根电线长度为5米，电线两端的电压差为10伏，电流强度为2安。

求这根电线的电阻和功率损耗。

答案：
根据欧姆定律，电阻R等于电压差U除以电流强度I，即R=U/I=10伏/2安=5欧姆。

功率损耗P等于电流强度I的平方乘以电阻R，即P=I^2*R=2安的平方乘以5欧姆=20瓦。

题2：一个电流表的允许电流最大为0.5安，该电流表的内阻为0.2欧姆。

将该电流表接入电路中，电路的总电压为12伏，求该电流表的实测电流和测量误差。

答案：
根据欧姆定律，电流表的实测电流等于电路的总电压除以电路的总电阻，即实测电流=12伏/(电路的总电阻+电流表的内阻)=12伏/(0.2欧姆+0.5欧姆)=12伏/0.7欧姆≈17.14毫安。

测量误差等于实测电流与电流表的允许电流差的绝对值，即测量误差=，实测电流-电流表的允许电流，=，17.14毫安-0.5安，=0.482安
≈482毫安。

题3：一台电视机的功率为100瓦，工作时间为4小时。

如果电视机是通过220伏的电源工作的，求工作期间电视机的电能消耗和电费（假设电费单位是元/千瓦时）。

答案：
电能消耗等于功率P乘以工作时间t，即电能消耗=100瓦乘以4小时
=400瓦时。

将电能消耗转化为千瓦时，即电能消耗=400瓦时/1000=0.4千瓦时。

电费等于电能消耗乘以电费单位，即电费=0.4千瓦时乘以电费单位。

请提供电费单位（元/千瓦时）以便计算具体的电费金额。

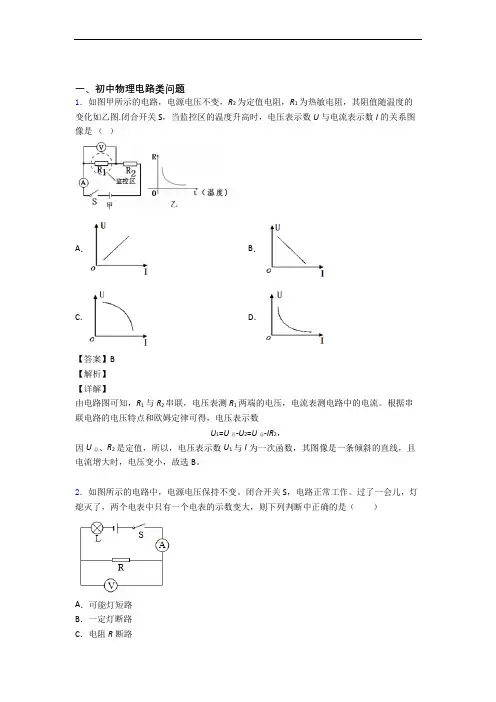

一、初中物理电路类问题1．如图甲所示的电路，电源电压不变，R2为定值电阻，R1为热敏电阻，其阻值随温度的变化如乙图.闭合开关S，当监控区的温度升高时，电压表示数U与电流表示数I的关系图像是（）A．B．C．D．【答案】B【解析】【详解】由电路图可知，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流。

根据串联电路的电压特点和欧姆定律可得，电压表示数U1=U总-U2=U总-IR2，因U总、R2是定值，所以，电压表示数U1与I为一次函数，其图像是一条倾斜的直线，且电流增大时，电压变小，故选B。

2．如图所示的电路中，电源电压保持不变。

闭合开关S，电路正常工作。

过了一会儿，灯熄灭了，两个电表中只有一个电表的示数变大，则下列判断中正确的是（）A．可能灯短路B．一定灯断路C．电阻R断路D．以上情况都有可能【答案】C【解析】【详解】假设灯短路，那么灯会不亮，电压表测的是电阻R两端的电压，此时大小等于电源电压大小，电压表的示数变大，根据欧姆定律UIR可知，流过电阻R的电流变大，即电流表的示数变大，两表的示数都变大，这与题意不符合，所以不可能灯短路；假设灯断路，那么没有电流流过灯泡，灯会不亮，电流表没有示数，电压表也没有示数，两表的示数都变小，这与题意不符合，所以不可能灯断路；假设电阻R断路，那么没有电流流过灯泡，灯会不亮，电流表没有示数，电压表此时测的是电源电压，电压示数变大，这与题意相符合；故选C。

3．图甲是身高、体重测量仪，当体检者站在台面上时，能自动显示身高和体重．电路原理如图乙所示,电压表、电流表分别显示身高和体重的大小,压敏电阻R 的阻值随压力增大而增大,滑片P 随身高增高而上滑．下列分析正确的是（）A．身高越高电压表示数大B．身高越高通过R0流越小C．体重越大电流表示数越大D．体重越大压敏电阻两端电压越小【答案】A【解析】【分析】【详解】AB．由电路图可知，R与R0并联，电压表测滑片P下方电阻丝两端的电压，电流表测压敏电阻R支路的电流，因电压表的内阻很大、在电路中相当于断路，所以，人的身高变化即滑片移动时，R0接入电路中的电阻不变，因并联电路中各支路两端的电压相等，且各支路独立工作、互不影响，所以，由I=UR可知，通过R0的电流不变，故B错误；当身高越高时，滑片上移，滑片P下方电阻丝的阻值变大，由U=IR可知，滑片P下方电阻丝两端的电压变大，即电压表的示数变大，故A正确；C D．当体重越大时，压敏电阻受到的压力越大，由压敏电阻R的阻值随压力增大而增大可知，R的阻值越大，由I=UR可知，通过R的电流越小，即电流表的示数越小，故C错误；压敏电阻R两端的电压不变，仍等于电源电压，故D错误．4．如图所示的电路中，R0是定值电阻，L是小灯泡，R是滑动变阻器，闭合开关S，发现无论怎样移动滑动变阻器的滑片，小灯泡都不发光。

九年级物理电流和电路易错剖析含解析一、电流和电路选择题1．学习了电学知识后，小明提出了以下几种说法，其中正确的是（）A. 电荷的定向移动形成电流B. 电源是将电能转化为其他形式的能的装置C. 验电器是利用异种电荷相互吸引的原理制成的D. 物理学中规定负电荷定向移动的方向为电流方向【答案】 A【解析】【解答】A、电流是电荷的定向移动形成的，故A正确；B、电源是将其他形式的能转化为电能的装置，故B错误；C、验电器是利用同种电荷相互排斥的原理制成的，故C错误。

D、物理学中规定正电荷定向移动的方向为电流方向，故D错误。

故答案为：A。

【分析】电荷在电路中沿一定方向移动，电路中就会形成电流；电源是将其他形式的能转化为电能的装置；物理学中规定正电荷定向移动的方向为电流的方向；同种电荷相互排斥。

2．）如图为李明同学的实验电路．当闭合开关S，将滑动变阻器的滑片P向右滑动时，观察到的现象是（）A. 电压表的示数减小，电流表的示数增大B. 电压表的示数增大，电流表的示数减小C. 电压表和电流表的示数都增大D. 电压表和电流表的示数都减小【答案】A【解析】【解答】解：因为滑片向右移动，滑动变阻器接入电路的电阻减小，所以电路中的电流增大，即电流表示数增大；又因为电压表测量滑动变阻器两端的电压，当滑片向右移动时，接入电路中的电阻减小，所以电压表的示数减小．故选项A正确．故选A．【分析】先分析电路的连接方式即串联，然后根据滑动变阻器的正确使用方法进行分析，即滑片向右移，接入电路的电阻变小；再根据串联电路起分压作用，即电阻越小分得的电压越小．3．如图所示的电路中，闭合开关S后，下列说法中正确的是（）A. 灯L1和L2并联，电流表测的是L1支路的电流B. 灯L1和L2并联，电压表测的是电源电压C. 灯L1和L2串联，电压表测的是L1两端的电压D. 灯L1和L2串联，电压表测的是L2两端的电压【答案】C【解析】【解答】解：AB、可知，闭合开关S后，电流只有一条路径，因此，电路总体为串联，故AB错误；CD、灯L1和L2串联，电流表测串联电路的电流，电压表并联在灯L1两端，所以测的是L1两端的电压，故C正确、D错误．故选C．【分析】电路元件的连接有串联和并联两种方式，串联电路只有一条电流路径，并联电路电流有多条路径．明确了串并联，然后再根据电流表与用电器串联，电压表与被测用电器并联来进一步判断其测量对象．4．在如图所示的电路中，电源电压不变．闭合电键S后，灯L1、L2都发光．一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是（）A. 灯L1短路B. 灯L2短路C. 灯L1断路D. 灯L2断路【答案】C【解析】【解答】解：A、如果灯泡L1短路，将形成电源短路，电流表被烧坏，电压表示数为零．不符合题意；B、如果灯泡L2短路，整个电路短路，电流表电压表示数都变为零．不符合题意；C、如果灯泡L1断路，电流表测量L2支路电流不受影响，示数不变；电源电压不变，电压表示数不变．符合题意；D、如果灯泡L2断路，不发光；电流表断路无示数、示数变小，但电压表还是测量电源电压，示数不变．不符合题意．故选C．【分析】如图所示，两灯泡并联，电流表测灯L2中电流，电压表测并联电路中电压．根据电流表、电压表在电路中特征来判断．5．如图所示，探究并联电路的电流规律时，用电流表测定A、B、C三处的电流，接下来所进行的操作合理的是（）A. 整理器材，完成实验B. 换用不同规格灯泡，获取多组数据C. 分析数据，得出结论D. 换用电流表的量程，重新测量一次【答案】 B【解析】【解答】探究并联电路的电流规律时，需多次实验寻找普遍规律，因此实验中，需换用不同规格灯泡，获取多组数据，B符合题意，ACD不符合题意．故答案为：B．【分析】为了探究并联电路的电流规律，要通过多次测量才能得到普遍规律.6．如图所示，电源两端的电压保持不变，R0为定值电阻。

电学考试题初三答案及解析一、选择题1. 电流的单位是安培，用符号表示为：A. mAB. AC. μAD. kA答案：B解析：电流的国际单位制单位是安培（A），毫安（mA）和微安（μA）是它的分数单位，千安（kA）是它的倍数单位。

2. 欧姆定律的公式是：A. I = V/RB. I = R/VC. R = V/ID. V = R * I答案：A, C, D解析：欧姆定律表明电流（I）与电压（V）成正比，与电阻（R）成反比。

公式可以表示为 I = V/R，R = V/I 或 V = I * R。

二、填空题1. 家庭电路中的电压是_______伏特。

答案：220解析：中国大陆家庭电路的标准电压是220伏特。

2. 串联电路中，总电阻等于各部分电阻之_______。

答案：和解析：串联电路中，电阻是相加的，即总电阻等于各部分电阻之和。

三、计算题1. 一个电阻为20Ω的电阻器，通过它的电流为0.5A，求电压。

答案：10V解析：根据欧姆定律 V = I * R，将已知数值代入公式得 V =0.5A * 20Ω = 10V。

2. 如果将上述电阻器与一个10Ω的电阻器并联，求并联后的总电阻。

答案：8Ω解析：并联电路中，总电阻的倒数等于各电阻倒数之和，即 1/R总= 1/R1 + 1/R2。

代入数值得 1/R总= 1/20Ω + 1/10Ω = 3/20Ω，所以 R总= 20Ω * 10Ω / (20Ω + 10Ω) = 8Ω。

四、简答题1. 什么是串联电路和并联电路？答案：串联电路是指电路中的元件首尾相接，电流只有一条路径；并联电路是指电路中的元件两端分别连接，电流有多条路径。

结束语：通过本次电学考试题的练习，希望同学们能够更好地理解电学中的基本概念和公式，提高解题能力。

电学是物理学中的重要分支，掌握好电学知识对于今后的学习和生活都有很大的帮助。

希望大家能够不断探索，持续进步。

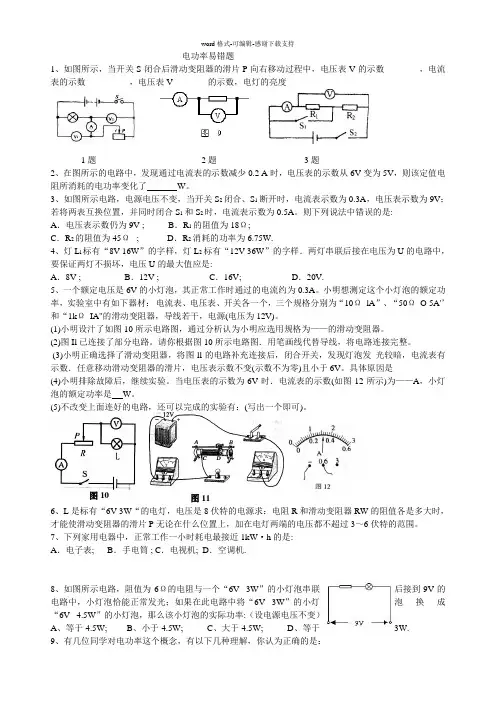

电功率易错题1、如图所示，当开关S闭合后滑动变阻器的滑片P向右移动过程中，电压表V的示数________，电流表的示数__________，电压表V________的示数，电灯的亮度_________1题2题3题2、在图所示的电路中，发现通过电流表的示数减少0.2 A时，电压表的示数从6V变为5V，则该定值电阻所消耗的电功率变化了 W 。

3、如图所示电路，电源电压不变，当开关S2闭合、S1断开时，电流表示数为0.3A，电压表示数为9V；若将两表互换位置，并同时闭合S1和S2时，电流表示数为0.5A。

则下列说法中错误的是:A．电压表示数仍为9V ; B．R1的阻值为18Ω;C．R2的阻值为45Ω ; D．R2消耗的功率为6.75W.4、灯L l标有“8V 16W”的字样，灯L2标有“12V 36W”的字样．两灯串联后接在电压为U的电路中，要保证两灯不损坏，电压U的最大值应是:A．8V ; B．12V ; C．16V; D．20V.5、一个额定电压是6V的小灯泡，其正常工作时通过的电流约为0.3A。

小明想测定这个小灯泡的额定功率，实验室中有如下器材：电流表、电压表、开关各一个，三个规格分别为“10ΩlA”、“50ΩO 5A'’和“1kΩIA"的滑动变阻器，导线若干，电源(电压为12V)。

(1)小明设汁了如图10所示电路图，通过分析认为小明应选用规格为——的滑动变阻器。

(2)图Il已连接了部分电路。

请你根据图10所示电路图．用笔画线代替导线，将电路连接完整。

(3)小明正确选择了滑动变阻器，将图ll的电路补充连接后，闭合开关，发现灯泡发光较暗，电流表有示数．任意移动滑动变阻器的滑片，电压表示数不变(示数不为零)且小于6V。

具体原因是(4)小明排除故障后，继续实验。

当电压表的示数为6V时．电流表的示数(如图12所示)为——A，小灯泡的额定功率是 W。

(5)不改变上面连好的电路，还可以完成的实验有：(写出一个即可)。

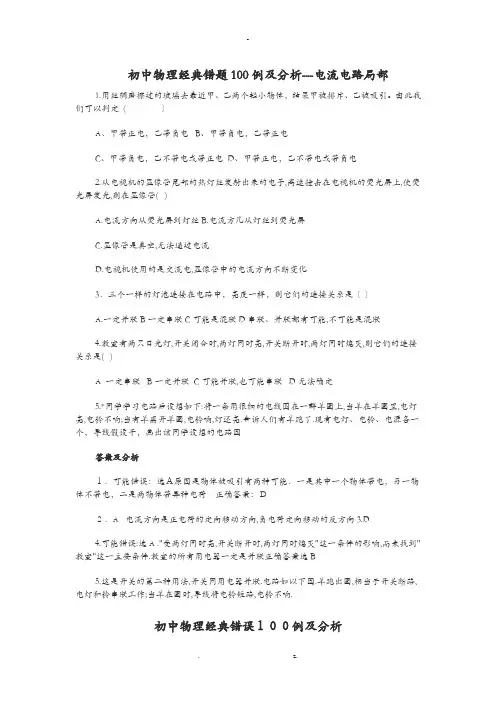

初中物理经典错题100例及分析---电流电路局部1.用丝绸磨擦过的玻璃去靠近甲、乙两个轻小物体，结果甲被排斥、乙被吸引。

由此我们可以判定( 〕A、甲带正电，乙带负电B、甲带负电，乙带正电C、甲带负电，乙不带电或带正电D、甲带正电，乙不带电或带负电2.从电视机的显像管尾部的热灯丝发射出来的电子,高速撞击在电视机的荧光屏上,使荧光屏发光,则在显像管( )A.电流方向从荧光屏到灯丝B.电流方几从灯丝到荧光屏C.显像管是真空,无法通过电流D.电视机使用的是交流电,显像管中的电流方向不断变化3．三个一样的灯泡连接在电路中，亮度一样，则它们的连接关系是〔〕A.一定并联 B一定串联 C可能是混联 D串联、并联都有可能,不可能是混联4.教室有两只日光灯,开关闭合时,两灯同时亮,开关断开时,两灯同时熄灭,则它们的连接关系是( )A 一定串联B 一定并联C可能并联,也可能串联D无法确定5.*同学学习电路后设想如下:将一条用很细的电线围在一群羊圈上,当羊在羊圈里,电灯亮,电铃不响;当有羊离开羊圈,电铃响,灯还亮.告诉人们有羊跑了.现有电灯、电铃、电源各一个，导线假设干，画出该同学设想的电路图答案及分析１．可能错误：选Ａ原因是物体被吸引有两种可能．一是其中一个物体带电，另一物体不带电，二是两物体带异种电荷正确答案：Ｄ２．A 电流方向是正电荷的定向移动方向,负电荷定向移动的反方向3.D4.可能错误:选A ."受两灯同时亮,开关断开时,两灯同时熄灭"这一条件的影响,而未找到"教室"这一主要条件.教室的所有用电器一定是并联正确答案选B5.这是开关的第二种用法,开关同用电器并联.电路如以下图.羊跑出圈,相当于开关断路,电灯和铃串联工作;当羊在圈时,导线将电铃短路,电铃不响.初中物理经典错误１００例及分析－欧姆定律、电功率局部店二中维1.对式子R=U/I的理解，下面的说法中正确的选项是〔〕A、导体的电阻跟它两端的电压成正比B、导体的电阻跟通过它的电流强度成反比C、导体的电阻跟它两端的电压和通过它的电流强度无关D、加在导体两端的电压为零，则通过它的电流为零，此时导体的电阻为零2.两只电阻,甲标有"10Ω,1A",乙标有"15Ω,0.6A",把它们串联在电路,允许接在最大电压为_______V的电路中.3.L1、L2两只灯额定电压一样均为U，额定功率P额1>P额2,把它们接入电压为U的电路中,以下说法中错误的选项是( )A.两灯串联使用时,实际功率P1<P2B.两灯并联使用时,实际功率P1>P2C.串联时两灯消耗的总功率P总>P额2D.并联使用时两灯消耗的总功P总<P额14．如下图电路，闭合开关Ｓ后，甲乙两表是电压表，示数之比是３：２，当开关Ｓ断开，甲乙两表是电流表，则两表的示数之比为〔〕Ａ．２：１Ｂ３：１Ｃ２：３Ｄ１：３5.如图是一台电冰箱的铭牌. 其中，“耗电量0.50〔kW"h〕/24h〞这个参数的含义是，该冰箱正常使用24h消耗的电能为. 如果按照额定功率70W和工作24h计算，则消耗的电能是kWh，这个计算结果与冰箱铭牌上提供的相关参数差异较大，是由于冰箱具有工作的特点而造成的.答案与分析1.可能错误:A或B或D.产生的原因是没有认识到电阻是导体的一种特性,与电压电流等外界因素无关.正确答案:C2.可能错误:19V. 忽略了串联电路这要因素.U=10Ω×1A+15Ω×0.6A=19V正确答案:15V.1A、0.6A是甲乙两电阻允许通过的最大电流.由于两电阻串联,电流相等,为保证整个电路平安,所以应取小值0.6A,I甲=I乙=0.6AU=10Ω×0.6A+15Ω×0.6A=15V3.正确答案:D4．这是一道在教学中屡次用的题目,每次用都会出现较大的问题.可能错误：出现错误的主要原因是不画出两种情况下的的电路．只是在用脑子想电路图．乱是第一感受．感到无从下手．正确答案:B分析过程：当电表为电压表时,S闭合,电路如图1.由于电压表相当于断路,去掉后电路如图2.由图2可以看出两电阻是串联.由图1可知,甲电压表测的是总电压,乙电压表测的是R2的电压.由电路中电压与电阻关系可知,两电阻之比为R1:R2=1:2.当电表为流表时,S断开,电路如图1.由于开关断开,去掉后电路如图2.由图2可以看出,两电阻是并联,电表甲测的是R2的电流,电表乙测的是R1\R2的总电流.因为R1:R2=1:2,所以I1:I2=2:1.则乙测的总电流与R2的电流之比为3:1.5.0.5KW.h. 1680KW.h. 不连续工作初三物理中考总复习电学局部易错题分析例1.一个验电器带有正电，它的箔片开*一角度，用另一个有绝缘手柄的导体靠近验电器的金属球，发现验电器的箔片的角减小，关于导体的带电情况，下面的说确的是〔〕A.只可能带负电B.只可能带正电C. 可能带负电或不带电D.可能带正电或不带电[解析]验电器的箔片的角减小说明箔片上正电荷减小，而金属球上的正电荷增加，显然这是导体的异种电荷吸引的结果。

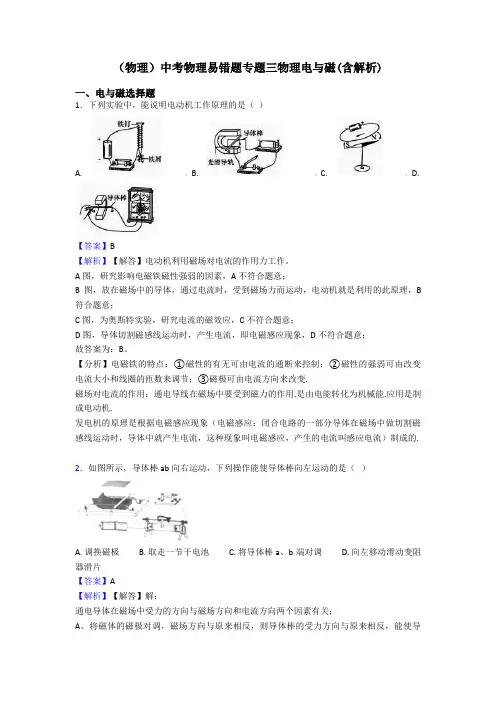

（物理）中考物理易错题专题三物理电与磁(含解析)一、电与磁选择题1．下列实验中，能说明电动机工作原理的是（）A. B. C. D.【答案】B【解析】【解答】电动机利用磁场对电流的作用力工作。

A图，研究影响电磁铁磁性强弱的因素，A不符合题意；B图，放在磁场中的导体，通过电流时，受到磁场力而运动，电动机就是利用的此原理，B 符合题意；C图，为奥斯特实验，研究电流的磁效应，C不符合题意；D图，导体切割磁感线运动时，产生电流，即电磁感应现象，D不符合题意；故答案为：B。

【分析】电磁铁的特点：①磁性的有无可由电流的通断来控制；②磁性的强弱可由改变电流大小和线圈的匝数来调节；③磁极可由电流方向来改变.磁场对电流的作用：通电导线在磁场中要受到磁力的作用.是由电能转化为机械能.应用是制成电动机.发电机的原理是根据电磁感应现象（电磁感应：闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流，这种现象叫电磁感应，产生的电流叫感应电流）制成的.2．如图所示，导体棒ab向右运动，下列操作能使导体棒向左运动的是（）A. 调换磁极B. 取走一节干电池C. 将导体棒a、b端对调D. 向左移动滑动变阻器滑片【答案】A【解析】【解答】解：通电导体在磁场中受力的方向与磁场方向和电流方向两个因素有关；A、将磁体的磁极对调，磁场方向与原来相反，则导体棒的受力方向与原来相反，能使导体棒向左运动，故A正确；B、取走一节干电池，减小电源电压，减小电路中的电流，会改变受力大小，但不会改变运动方向，故B错误；C、将导体棒a、b端对调，不能改变导体中的电流方向，不能改变受力方向，故C错误；D、将滑动变阻器的滑片P向左移动，电路的电阻减小，电路中的电流增大，会改变受力大小，但不会改变运动方向，故D错误．故选A．【分析】通电导体在磁场中受到力的作用，受力方向与磁场方向和电流方向两个因素有关：一个是磁场方向，另一个是电流方向．如果只改变一个因素，则导体受力方向改变，如果同时改变两个因素，则导体受力方向不变．改变电流大小，只能改变受力大小，不能改变受力方向．3．如图所示，是一种自行车前轮的结构图，行驶中，磁铁靠近传感器时磁场能使其中的带电粒子发生偏转（即相当于通电导体在磁场中受力运动），产生一种信号，信号传入速度计能测出自行车行驶的速度和里程。

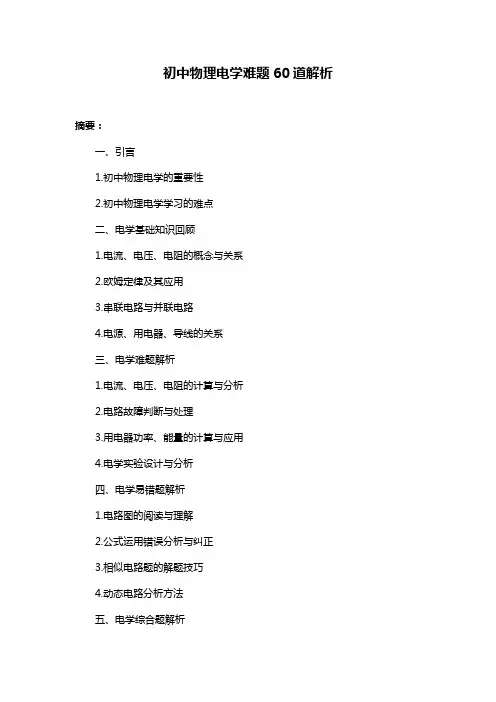

初中物理电学难题60道解析摘要：一、引言1.初中物理电学的重要性2.初中物理电学学习的难点二、电学基础知识回顾1.电流、电压、电阻的概念与关系2.欧姆定律及其应用3.串联电路与并联电路4.电源、用电器、导线的关系三、电学难题解析1.电流、电压、电阻的计算与分析2.电路故障判断与处理3.用电器功率、能量的计算与应用4.电学实验设计与分析四、电学易错题解析1.电路图的阅读与理解2.公式运用错误分析与纠正3.相似电路题的解题技巧4.动态电路分析方法五、电学综合题解析1.复杂电路的拆解与重组2.电磁感应现象的应用3.用电器工作原理的分析4.能源与环保方面的电学问题六、电学学习方法与建议1.课堂笔记的重要性2.课后练习的针对性与多样性3.建立电学知识体系4.加强实践操作能力七、结语1.电学学习的长期性2.电学知识在生活中的应用3.鼓励与期望正文：一、引言随着科学技术的不断发展，电学知识在日常生活中的应用越来越广泛，重要性不言而喻。

对于初中生而言，电学的学习具有一定的难度，尤其是电学难题的解决。

本文将为大家解析60道初中物理电学难题，帮助同学们更好地理解和掌握电学知识。

二、电学基础知识回顾1.电流、电压、电阻的概念与关系电流是指单位时间内通过导体横截面的电荷量，单位为安培（A）。

电压是指电场力线密集程度，单位为伏特（V）。

电阻是导体对电流的阻碍程度，单位为欧姆（Ω）。

它们之间的关系可以用欧姆定律表示：U=IR，其中U为电压，I 为电流，R为电阻。

2.欧姆定律及其应用欧姆定律是指在恒定温度下，导体中的电流与电压成正比，比例常数为导体的电阻。

欧姆定律广泛应用于电路分析和解决电学难题。

3.串联电路与并联电路串联电路是指多个电阻依次连接在同一条电路中的电路，电流在各电阻间分配。

并联电路是指多个电阻并列连接在电路中的电路，电压在各电阻间分配。

4.电源、用电器、导线的关系电源为电路提供电压，用电器为电路消耗电能，导线用于连接电源、用电器和电阻。

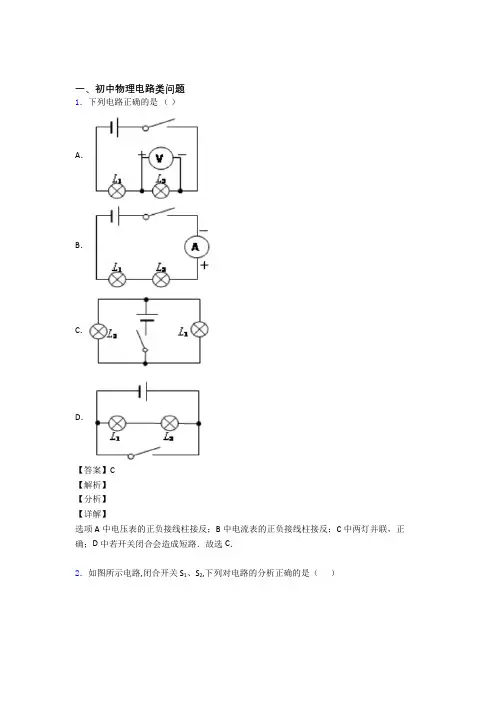

一、初中物理电路类问题1．下列电路正确的是（）A．B．C．D．【答案】C【解析】【分析】【详解】选项A中电压表的正负接线柱接反；B中电流表的正负接线柱接反；C中两灯并联，正确；D中若开关闭合会造成短路．故选C．2．如图所示电路,闭合开关 S1、S2,下列对电路的分析正确的是（）A ．L 1 与 L 2 并联，电流表 A 1 测 L 2 的电流B ．L 1 与 L 2 串联，电流表 A 2 测干路上的电流C ．当开关 S 2 断开时,通过 L 1 的电流不变, A 2 的示数变小D ．当开关 S 2 断开时, A 2 的示数不变，通过 L 1 的电流变大【答案】AC【解析】【分析】【详解】AB ．由图可知，闭合开关 S 1、S 2，L 1 与 L 2 并联，电流表 A 1 与 L 2 在同一支路，所以的电流表 A 1 测 L 2 的电流，电流表 A 2测量干路电流，故A 正确、B 错误；CD ．并联电路各支路互不影响，由图可知，当开关 S 2 断开时，L 2 所在支路断开，通过L 2电流为0，通过 L 1 的电流不变，干路电流表A 2示数变小，故C 正确、D 错误。

3．如图所示电路中，三个规格完全相同的灯泡12L L 、和3L 。

开关S 闭合后，三个灯泡都发光，两电流表都有示数。

下列说法正确的是（ ）A ．若只将灯泡1L 与2L 的位置对调，灯泡3L 的亮度会发生改变B ．若只将灯泡1L 与3L 的位置对调，灯泡2L 的亮度不会发生改变C ．若用电压表12V V 、分别替换电流表12A A 、，电压表1V 的示数比2V 的大D ．若用电压表12V V 、分别替换电流表12A A 、，三个灯泡的亮度会相同【答案】BD【解析】【分析】本题考查串、并联电路的特点。

【详解】AB ．由电路图可知，三个灯泡并联，由于三个灯泡规格相同，根据并联电路的电流特点，则通过三个灯泡的电流也相同，所以无论怎么调换灯泡的位置，其电流都不变，则亮度也不变，故A 不正确，B 正确；CD ．若用电压表12V V 、替换电流表12A A 、，则三个灯泡变成串联连接，根据串联电路的电流特点，则通过三个灯泡的电流相等，因为三个灯泡规格相同，则三个灯泡的亮度一样，而V 1测灯L 1、L 2的总电压，V 2测灯L 1、L 2的总电压，所以每个灯泡两端的电压相等，那么12V V 、测得的电压相等，故C 不正确，D 正确。

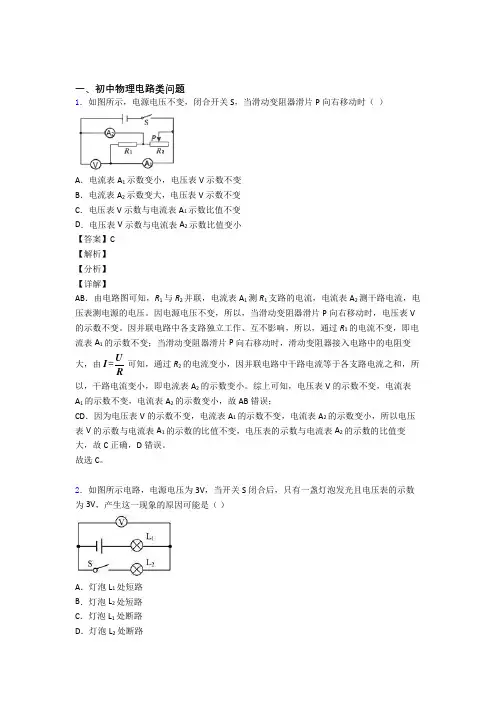

一、初中物理电路类问题1．如图所示，电源电压不变，闭合开关S，当滑动变阻器滑片P向右移动时（）A．电流表A1示数变小，电压表V示数不变B．电流表A2示数变大，电压表V示数不变C．电压表V示数与电流表A1示数比值不变D．电压表V示数与电流表A2示数比值变小【答案】C【解析】【分析】【详解】AB．由电路图可知，R1与R2并联，电流表A1测R1支路的电流，电流表A2测干路电流，电压表测电源的电压。

因电源电压不变，所以，当滑动变阻器滑片P向右移动时，电压表V 的示数不变。

因并联电路中各支路独立工作、互不影响，所以，通过R1的电流不变，即电流表A1的示数不变；当滑动变阻器滑片P向右移动时，滑动变阻器接入电路中的电阻变大，由=UIR可知，通过R2的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A2的示数变小。

综上可知，电压表V的示数不变，电流表A1的示数不变，电流表A2的示数变小，故AB错误；CD．因为电压表V的示数不变，电流表A1的示数不变，电流表A2的示数变小，所以电压表V的示数与电流表A1的示数的比值不变，电压表的示数与电流表A2的示数的比值变大，故C正确，D错误。

故选C。

2．如图所示电路，电源电压为3V，当开关S闭合后，只有一盏灯泡发光且电压表的示数为3V，产生这一现象的原因可能是（）A．灯泡L1处短路B．灯泡L2处短路C．灯泡L1处断路D．灯泡L2处断路【解析】【分析】【详解】由电路图知，两灯泡串联，电压表测量L2两端的电压，因为闭合开关后，有一盏灯泡发光，因此电路发生短路故障；又因为电压表有示数，并且等于电源电压，所以L1被短路．故选A．3．如图所示是一种定时课间音乐播放装置的原理图，“播放器”是有电流通过时会播放音乐的装罝；“定时开关”是到达设定时间会自动断开的开关．闭合开关S，当“定时开关”处于闭合状态时，指示灯① (填“会”或“不会”)亮，播放器② (填“会”或“不会”)播放音乐；到达设定时间定时开关”处于③ (填“闭合”成“断开”)状态，“播放器”播放音乐，下列选项中正确的是( )A．①会，②不会，③断开B．①不会，②会，③闭合C．①不会，②会，③断开D．①会，②不会，③闭合【答案】A【解析】【分析】【详解】由题意知，闭合开关S，当“定时开关”处于闭合状态时，播放器被短路，指示灯会亮，则播放器中没有电流通过，播放器不会播放音乐；到达设定时间“定时开关”处于断开状态，播放器与指示灯串联，“播放器”有电流通过，“播放器”播放音乐，故选A．4．小荣听了交通安全教育专题讲座后，对学校附近十字路口人行横道的红、绿交通信号灯的电路产生了浓厚兴趣，经过观察、思考，他画出了下列红，绿灯连接的电路图，你认为正确的是()A．B．C．D．【解析】【分析】【详解】由题，十字路口人行横道的红、绿交通信号灯应能独立工作，互不影响，故应为并联电路。

初中物理《电学》的易错知识点易错1. 摩擦起电的本质摩擦起电并不是创造了电，只是电荷发生了转移。

得到电子的，因为有了多余的电子而带负电；失去电子的，因为缺少电子而带正电。

易错2. 元电荷的理解元电荷指的是最小电荷量，并不是指电子.元电荷通常用e 来表示：易错3. 电流的形成与方向电荷在导电体中的定向移动，形成电流。

正电荷定向移动的方向为电流的方向.负电荷定向移动的反方向为电流的方向。

注意：在电源外部，电流的方向是从电源的正极流向负极。

电源内部，电流的方向是电源的负极流向正极。

易错4. 电路基本组成（四大件）及作用①电源：能持续提供电能的装置，常见的有干电池、蓄电池、发电机等。

②用电器：消耗电能的工作设备，将电能转化为其他形式的能。

③开关：用来接通或断开电路。

④导线：用于连接电源、开关、用电器等，形成让电荷移动的通道。

易错5. 电路三种状态通路就是处处接通的电路，其特征是电路中有电流通过，用电器工作；断路（开路）是指断开的电路，其特征是电路中没有电流，用电器不工作；短路就是将导线直接连接在用电器或电源两端的电路，其特征是电流很大，会烧毁电源和导线，甚至引发火灾。

易错6. 串联电路、并联电路特点串联电路：电流只有一条路径（一断全不亮，一短其余亮）eg:节日小彩灯，LED灯并联电路：电流有多条路径——有干路支路之分（一断其余亮，一短全不亮）eg：家庭电路，路灯易错7. 电压与电流的关系电路中有电压不一定有电流（断路有电压，但是电路中没有电流），有电流一定有电压易错8. 电阻导体：容易导电的物体，金属及其合金、酸碱盐水溶液绝缘体：不容易导电的物体叫绝缘体，橡胶、塑料、玻璃、油等半导体：导电性介于导体、绝缘体之间的材料导体、半导体、绝缘体区别：材料内部自由电荷的多少注：导体绝缘体在一定条件下可以相互转化易错9. 滑动变阻器①原理：通过改变接入电路的电阻线的长度来改变电阻的大小。

②接法：必须“一上一下”③作用：a，保护电路；ｂ，不同实验中不同易错10. 串并联电路电流、电压特点易错11. 欧姆定律的理解内容：通过导体的电流与该导体两端的电压成正比，与该导体的电阻成反比。

中考物理电学基础历年真题及答案详解第一部分：选择题1. 题目：如图所示是一个电路图，其中电阻1、电阻2、电阻3和电阻4的电阻值分别是R。

在电阻5两端接有一个电压表，该电压表的电流表读数是4.0 A。

请问，电阻2两端的电压是多少？A. 2.0 VB. 4.0 VC. 6.0 VD. 8.0 V解析：根据欧姆定律可以得出，电压等于电流乘以电阻。

在电阻2上的电压为4.0 A * R = 4.0 V。

2. 题目：一根导线两端分别接有一电压表和一电流表，并将电流表的电流调到1.5 A。

如果将电流表的电流调整为3.0 A，那么电压表的读数会发生什么变化？A. 不变B. 增加一倍C. 减少一半D. 无法确定解析：根据欧姆定律，电流等于电压除以电阻。

当电流翻倍时，电压也翻倍。

因此，电压表的读数会变为原来的两倍。

3. 题目：如图所示是一个电路图，被连接到一台电池上。

在电阻1两端接有一电压表，电压表的读数为3.0 V。

如果将电池的电动势调整为6.0 V，电压表的读数会变为多少？A. 1.0 VB. 2.0 VC. 3.0 VD. 6.0 V解析：根据欧姆定律，电压等于电流乘以电阻。

在电阻1上的电压为3.0 V，电动势为6.0 V，因此电流为3.0 V / R。

当电动势调整为6.0V时，电流也会调整为2倍，即6.0 V / R * 2 = 6.0 V。

因此，电压表的读数会变为6.0 V。

第二部分：填空题1. 题目：如图所示是一个电路图，其中电阻1和电阻2的电阻值分别是4 Ω。

如果电阻1两端的电压为8 V，那么电阻2两端的电压为_____ V。

答案：16 V解析：根据欧姆定律，电流I等于电压U除以电阻R。

所以电流I1 = 8 V / 4 Ω = 2 A。

由电流在并联电路中分流的规律可得I2 = I1 = 2 A。

所以电阻2两端的电压为16 V。

2. 题目：如图所示是一个电路图，其中电阻1的电阻值为2 Ω，电流表的电流读数为0.5 A。

2012中考物理经典易错题100例—电学部分例1.一个验电器带有正电，它的箔片张开某一角度，用另一个有绝缘手柄的导体靠近验电器的金属球，发现验电器的箔片的张角减小，关于导体的带电情况，下面的说法正确的是（ ）A. 只可能带负电B.只可能带正电B. 可能带负电或不带电 D.可能带正电或不带电[解析]验电器的箔片的张角减小说明箔片上正电荷减小，而金属球上的正电荷增加，显然这是导体的异种电荷吸引的结果。

这说明导体是不可能带正电的，导体带负电是可能的。

但如果导体不带电，靠近带正电的金属球时，由于静电感应，导体的近端会出现异种电荷──负电荷，远端会出现同种电荷──正电荷，这种感应电荷也会对金属球的正电荷有吸引作用，使箔片上的正电荷减小，所以完整的答案是：带负电或不带电都可能。

正确答案为C 。

例2.一个灯泡的铭牌上标着“P Z220──100”，在室温下用伏安法测得它的灯丝电阻为R 1，后在正常工作时再用伏安法测得它的灯丝电阻为R 2=48.4欧，发现R 2比R 1大10倍以上，这是由于（ ）A. 前一次测得的阻值必定是错的B.后一次测得的阻值是错的C.对大多数导体来说，温度越高，电阻越大，灯丝属于这种导体D.不论什么导体，都是温度越高电阻越大[解析]此题是分析判断实验结果的正误，主要是让学生通过了解灯丝在不同条件（温度）下的电阻值不同，加深学生对影响导体电阻大小因素的理解。

导体电阻的大小跟导体的长度、截面积、材料以及温度有关，大部分导体的电阻值随温度的升高而增大（个别除外）。

灯泡正常发光时灯丝的电阻R U P 122220100484===额/()/V W 欧，灯泡不发光时灯丝电阻很小，所以正确的说法是C 。

例3.把一个1.5欧的电阻与一个用电器串联后接到电压是7伏的电源上，要想使用电器消耗的功率是8瓦，则这个电源供给用电器的电流可能是（ ）A. 2安B. 3.5安C. 2.67安D. 2.31安[解析]本题将用电器消耗功率P 限定为8瓦，其所加电压U 、通过电流I 和自身电阻R 均不知，用电器是与1.5欧的电阻串联在7伏电源上的，通过用电器的电流和整个电路中的电流相同，I 1=I 2，即8715W V //(.)R R =+Ω，解得用电器的电阻分别为R =2欧和R =1.125欧，代入I P R =/可得电流强度的可能值为I =2安和I =2.67安。

初中物理电学综合问题难点分析与强化训练一、理清“短路”概念。

二、识别串并联电路识别串、并联有三种方法，⑴、电流法；⑵、等效电路法；⑶、去表法。

图2 图3三、串、并联电路中总电阻的变化特点 1．两个电阻无论是串还是并联，其中一个电阻增加，总电阻都增加。

原因：串联时，R=R 1+R 2 ，若R 1增大，则R 增大并联时，1/R=1/R 1＋1/R 2 若R 1增大 1/R 1减小，则1/R 减小，所以R 增大。

2．几个电阻并联起来，总电阻比任何一电阻都小。

并联时 1/R=1/R 1＋1/R 2 因为1/R ＞1/R 1 ，1/R ＞1/R 2 所以R ＜R 1，R ＜R 2四、欧姆定律的理解欧姆定律：导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比。

即I= U/R 。

注意点：(1)三个量必须是同一时刻，对同一电阻(或同一段电路)而言的。

即一 一对应。

(2)注意不变量和变量：在R 一定时，I 与U 成正比。

在U 一定时，I 与R 成反比。

(3) 变形公式 R=U/I 的理解：R 可以通过U/I 的比值求出，但R 的大小不是由U/I 决定的，R 的大小由公式R ＝ρL/S 的因素决定。

例：对于欧姆定律公式I=U/R 的理解，下列说法中错误的是（ ）A 对某一导体来说，导体中的电流与其两端电压成正比B 在电压相同的条件下，不同导体中的电流与该导体的电阻成反比C 导体中的电流与该导体两端的电压及其电阻有关D 公式R=U/I ，表明电阻与电压成正比，与电流成反比五、R1、R2串、并联在电路中公式 A A B B A B B AB1.串联分压（1） I ＝I 1＝I 2（2） U ＝U 1＋U 2（3） R ＝R 1＋R 2（4） 各量比例关系： 串正比 2.并联分流（1） I ＝I 1＋I 2（2） U ＝U 1＝U 2（3） 1/R ＝1/R 1＋1/R 2 或者 R ＝R 1R 2/(R 1＋R 2)（4） 各量比例关系： 并反比六、关于灯泡的额定电压、额定功率和实际电压、实际功率的问题灯泡铭牌上标的“220V 60W”就是灯泡的额定电压和额定功率。
