基本尺寸分段(公差相关)

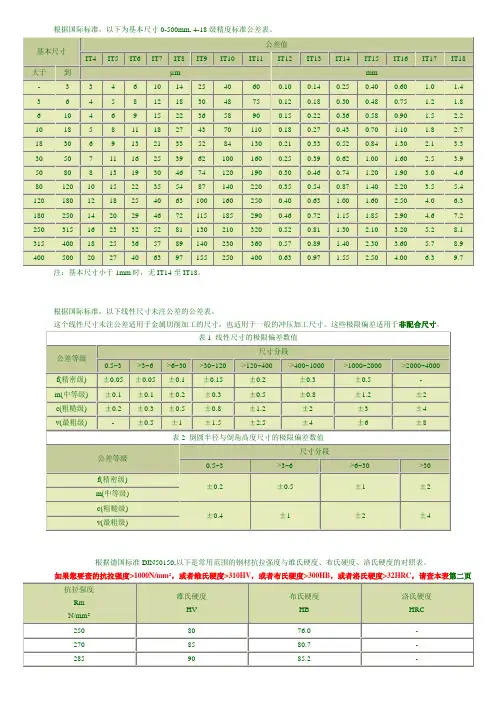

根据国际标准，以下为基本尺寸0-500mm, 4-18级精度标准公差表。

注：基本尺寸小于1mm时，无IT14至IT18。

根据国际标准，以下线性尺寸未注公差的公差表。

这个线性尺寸未注公差适用于金属切削加工的尺寸，也适用于一般的冲压加工尺寸。

这些极限偏差适用于非配合尺寸。

根据德国标准DIN50150,以下是常用范围的钢材抗拉强度与维氏硬度、布氏硬度、洛氏硬度的对照表。

如果您要查的抗拉强度>1000N/mm2，或者维氏硬度>310HV，或者布氏硬度>300HB，或者洛氏硬度>32HRC，请查本表第二页
如果您要查的抗拉强度<1000N/mm2，或者维氏硬度<310HV，或者布氏硬度<300HB，或者洛氏硬度<32HRC，请查本表第一页。

最新的标准公差等级表GB/T1804－2000 线形尺寸的极限偏差数值公差等级基本尺寸分段0.5～3 ＞3～6 ＞6～30 ＞30～120 ＞120～400 ＞400～1000 ＞1000～2000 ＞2000～4000精密f ±0.05 ±0.05 ±0.1 ±0.15 ±0.2 ±0.3 ±0.5中等m ±0.1 ±0.1 ±0.2 ±0.3 ±0.5 ±0.8 ±1.2 ±2粗糙c ±0.2 ±0.3 ±0.5 ±0.8 ±1.2 ±2 ±3 ±4最粗v ±0.5 ±1 ±1.5 ±2.5 ±4 ±6 ±8(GB/T1804－2000)倒圆半径和倒角高度尺寸的极限偏差数值公差等级基本尺寸分段0.5～3 ＞3～6 ＞6～30 ＞30精密f ±0.2 ±0.5 ±1 ±2中等m粗糙c ±0.4 ±1 ±2 ±4最粗v注:倒圆半径和倒角高度的含义参见GB/T6403.4(GB/1804－2000)角度尺寸的极限偏差数值公差等级长度分段～10 ＞10～50 ＞50～120 ＞120～400 ＞400精密f ±1° ±30′ ±20′ ±10′ ±5′中等m粗糙c ±1°30′ ±1° ±30′ ±15′ ±10′最粗v ±3° ±2° ±1° ±30′ ±20′(GB/T1184－1996)直线度和平面度的未注公差值公差等级基本长度范围≤10 ＞10～30 ＞30～100 ＞100～300 ＞300～1000 ＞1000～3000H 0.02 0.05 0.1 0.2 0.3 0.4K 0.05 0.1 0.2 0.4 0.6 0.8L 0.1 0.2 0.4 0.8 1.2 1.6(GB/T1184－1996)垂直度未注公差值公差等级基本长度范围≤100 ＞100～300 ＞300～1000 ＞1000～3000H 0.2 0.3 0.4 0.5K 0.4 0.6 0.8 1L 0.6 1 1.5 2(GB/T1184－1996)对称度未注公差值公差等级基本长度范围≤100 ＞100～300 ＞300～1000 ＞1000～3000H 0.5K 0.6 0.8 1L 0.6 1 1.5 2未注尺寸公差按GB/T1804-m线性尺寸的极限偏差数值（GB/T1804-2000）（mm）公差等级基本尺寸分段0.5~3 ＞3~6 ＞6~30 ＞30~120 ＞120~400 ＞400~1000 ＞1000~2000精密 f ±0.05 ±0.05 ±0.1 ±0.15 ±0.2 ±0.3 ±0.5中等 m ±0.1 ±0.1 ±0.2 ±0.3±0.5 ±0.8 ±1.2粗糙 e ±0.2 ±0.3 ±0.5 ±0.8±1.2 ±2 ±3最粗 v -- ±0.5 ±1 ±1.5 ±2.5 ±4 ±6。

1、公差表
在国家标准中，公差与配合方面有“标准公差数值表”、“轴的基本偏差数值表”和“孔的基本偏差数值表”等三张最常用的表格，所有孔、轴的上、下偏差均是根据这三张表格计算得出的。

这三张表格不仅适用于光滑圆柱配合，也包括其他表面或结构的尺寸公差，以及由它们组成的配合。

对圆柱（孔表面或轴表面）它是指直径，对键宽与键槽宽指的是宽度，这时键宽相当于轴，键槽宽相当于孔。

公差表中“基本尺寸”一栏的大于3至6，大于6至10……是尺寸分段，单位为mm，凡是属于这一段范围的尺寸，都可以查偏差数值。

公差表中的偏差数值是以μм（微米）为单位的，但在图样中标注偏差数值时，则以mm（毫米）为单位。

根据国际标准，以下为基本尺寸0-500mm，4-18级精度标准公差表。

注：基本尺寸小于1mm时，无IT14至IT18。

(end)
2、查表方法
以下为公差表的查表方法。

举例：Φ230 H8/t9，这是表示标准公差为8级的基准孔H8与基本偏差代号为t的9级的轴t9组成的过盈配合。

对孔，先从标准公差数值表中查出IT8：对应于基本尺寸分段＞180~230的IT8为72μм。

再查孔的基本偏差表：对应于尺寸分段＞180~230的H的基本偏差（下偏差）为零。

同样，再从标准公差表和轴的基本偏差表中查得：IT7=46μм，t的下偏差为+196μм。

孔的基本偏差数值（GB/T ）
轴的基本偏差数值（摘自GB/T —1998）（mm）
注：1.基本尺寸≤1mm时，基本偏差a和b均不采用。

#。

未注尺寸公差按GB/T1804-m未注形位公差按GB/T1184-K未注尺寸公差按GB/T1804-m 线性尺寸的极限偏差数值（GB/T1804-2000）（mm）公差等级基本尺寸分段 0.5~3 ＞3~6 ＞6~30 ＞30~120 ＞120~400 ＞400~1000 ＞1000~2000精密 f ±0.05 ±0.05 ±0.1 ±0.15 ±0.2 ±0.3 ±0.5中等m ±0.1 ±0.1 ±0.2 ±0.3 ±0.5 ±0.8 ±1.2粗糙 e ±0.2 ±0.3 ±0.5 ±0.8 ±1.2 ±2 ±3最粗v -- ±0.5 ±1 ±1.5 ±2.5 ±4 ±6倒圆半径和倒角高度尺寸的极限偏差（GB/T1804-2000） mm 公差等级基本尺寸分段 0.5~3 ＞3~6 ＞6~30 ＞30精密 f ±0.2 ±0.5 ±1 ±2中等 m粗糙 e ±0.4 ±1 ±2 ±4最粗 v 角度尺寸的极限偏差数值（GB/T1804-2000）公差等级基本尺寸分段 ~10 ＞10~50 ＞50~120 ＞120~400 ＞400精密 f ±1o ±30′ ±20′ ±10′ ±5′中等 m 粗糙 e ±1o30′ ±1o ±30′ ±20′ ±10′最粗v ±3o ±2o ±1o ±30′ ±20′未注形位公差按GB/T1184-K直线度和平面度未注公差值（GB/T1184-1996）（mm）公差等级基本长度范围≤10 ＞10~30 ＞30~100 ＞100~300 ＞300~1000 ＞1000~3000H 0.03 0.05 0.1 0.2 0.3 0.4K 0.05 0.1 0.2 0.4 0.6 0.8L 0.1 0.2 0.4 0.8 1.2 1.6垂直度未注公差值（GB/T1184-1996）（mm）公差等级基本长度范围≤100 ＞100~300 ＞300~1000 ＞1000~3000H 0.2 0.3 0.4 0.5K 0.4 0.6 0.8 1L 0.4 1 1.5 2对称度未注公差值（GB/T1184-1996）（mm）公差等级基本长度范围≤100 ＞100~300 ＞300~1000 ＞1000~3000H 0.5K 0.6 0.8 1L 0.6 1 1.5 2圆跳动的未注公差值（GB/T1184-1996）（mm）公差等级圆跳动公差值H 0.1 K 0.2 L 0.3 3.表面粗糙度零件的表面都应该注明粗糙度的等级。

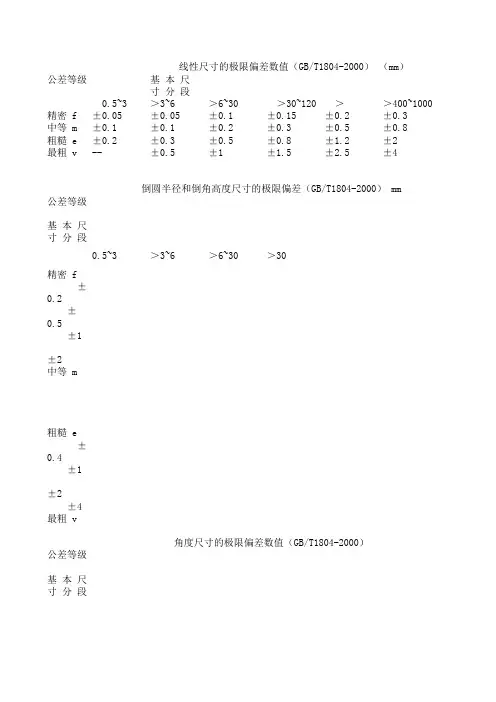

自由公差对照表1.线性尺寸的极限偏差数值（GB/T1804-2000）
2.倒圆半径和倒角高度尺寸的极限偏差（GB/T1804-2000）
3.角度尺寸的极限偏差数值（GB/T1804-2000）
4.未注形位公差按GB/T1184-K
4.1直线度和平面度未注公差值（GB/T1184-1996）
4.2垂直度未注公差值（GB/T1184-1996）
4.3对称度未注公差值（GB/T1184-1996）
4.4圆跳动的未注公差值（GB/T1184-1996）
5.表面粗糙度
零件的表面都应该注明粗糙度的等级。

如果较多的表面具有相同的表面粗糙度等级，则要集中在图样右上角标注，并加“其余”字样。

粗糙度等级的选择，一般可以根据对各表面的工作要求和尺寸精度等级来决定，在满足工作要求的条件下，不得随意提高等级。

1)取样长度和评定长度的选用值（GB/T1031-1995）
2)轮廓算术平均偏差Ra的数值（GB/T1031-1995）（μm）
注：尽量选择第1系列
3)轮廓最大高度Rz的数值（GB/T1031-1995）（μm）。

1、公差表
在国家标准中，公差与配合方面有“标准公差数值表"、“轴的基本偏差数值表”和“孔的基本偏差数值表”等三张最常用的表格，所有孔、轴的上、下偏差均是根据这三张表格计算得出的。

这三张表格不仅适用于光滑圆柱配合，也包括其他表面或结构的尺寸公差，以及由它们组成的配合。

对圆柱(孔表面或轴表面）它是指直径，对键宽与键槽宽指的是宽度,这时键宽相当于轴，键槽宽相当于孔。

公差表中“基本尺寸”一栏的大于3至6，大于6至10……是尺寸分段，单位为mm,凡是属于这一段范围的尺寸，都可以查偏差数值。

公差表中的偏差数值是以μм(微米)为单位的，但在图样中标注偏差数值时，则以mm(毫米）为单位。

根据国际标准，以下为基本尺寸0-500mm，4-18级精度标准公差表。

注：基本尺寸小于1mm时，无IT14至IT18。

(end）
2、查表方法
以下为公差表的查表方法.
举例：Φ230 H8/t9,这是表示标准公差为8级的基准孔H8与基本偏差代号为t的9级的轴t9组成的过盈配合.对孔,先从标准公差数值表中查出IT8：对应于基本尺寸分段＞180~230的IT8为72μм。

再查孔的基本偏差表：对应于尺寸分段＞180~230的H的基本偏差（下偏差）为零。

同样，再从标准公差表和轴的基本偏差表中查得：IT7=46μм，t的下偏差为+196μм。

孔的基本偏差数值（GB/T 1800.3-1998）
轴的基本偏差数值 (摘自GB/T 1800。

3—1998）（mm）
注：1。

基本尺寸≤1mm时，基本偏差a和b均不采用。

1、公差表
在国家标准中，公差与配合方面有“标准公差数值表”、“轴的基本偏差数值表”和“孔的基本偏差数值表”等三张最常用的表格，所有孔、轴的上、下偏差均是根据这三张表格
计算得出的。

这三张表格不仅适用于光滑圆柱配合，也包括其他表面或结构的尺寸公差，以及由它们组成的配合。

对圆柱（孔表面或轴表面）它是指直径，对键宽与键槽宽指的是宽度，这时键宽相当于轴，键槽宽相当于孔。

公差表中“基本尺寸”一栏的大于3至6，大于6至10……是尺寸分段，单位为mm，
凡是属于这一段范围的尺寸，都可以查偏差数值。

公差表中的偏差数值是以μм（微米）为单位的，但在图样中标注偏差数值时，则以mm
（毫米）为单位。

根据国际标准，以下为基本尺寸0-500mm，4-18级精度标准公差表。

注：基本尺寸小于1mm时，无IT14至IT18。

(end)
2、查表方法
以下为公差表的查表方法。

举例：Φ230 H8/t9，这是表示标准公差为8级的基准孔H8与基本偏差代号为t的9级的轴t9组成的过盈配合。

对孔，先从标准公差数值表中查出IT8：对应于基本尺寸分段＞180~230的IT8为72μм。

再查孔的基本偏差表：对应于尺寸分段＞180~230的H的基本偏差（下偏差）为零。

同样，再从标准公差表和轴的基本偏差表中查得：IT7=46μм，t的下偏差为+196μм。

孔的基本偏差数值（GB/T 1800.3-1998）
轴的基本偏差数值（摘自GB/T 1800.3—1998）（mm）。

1、公差表
在国家标准中，公差与配合方面有“标准公差数值表”、“轴的基本偏差数值表”和“孔的基本偏差数值表”等三张最常用的表格，所有孔、轴的上、下偏差均是根据这三张表格计算得出的。

这三张表格不仅适用于光滑圆柱配合，也包括其他表面或结构的尺寸公差，以及由它们组成的配合。

对圆柱（孔表面或轴表面）它是指直径，对键宽与键槽宽指的是宽度，这时键宽相当于轴，键槽宽相当于孔。

公差表中“基本尺寸”一栏的大于3至6，大于6至10……是尺寸分段，单位为mm，凡是属于这一段范围的尺寸，都可以查偏差数值。

公差表中的偏差数值是以μм（微米）为单位的，但在图样中标注偏差数值时，则以mm（毫米）为单位。

根据国际标准，以下为基本尺寸0-500mm，4-18级精度标准公差表。

注：基本尺寸小于1mm时，无IT14至IT18。

(end)
2、查表方法
以下为公差表的查表方法。

举例：Φ230H8/t9，这是表示标准公差为8级的基准孔H8与基本偏差代号为t 的9级的轴t9组成的过盈配合。

对孔，先从标准公差数值表中查出IT8：对应于基本尺寸分段＞180~230的IT8为72μм。

再查孔的基本偏差表：对应于尺寸分段＞180~230的H的基本偏差（下偏差）为零。

同样，再从标准公差表和轴的基本偏差表中查得：IT7=46μм，t的下偏差为+196μм。

孔的基本偏差数值（GB/T 1800.3-1998）
轴的基本偏差数值（摘自GB/T 1800.3—1998）（mm）
注：1.基本尺寸≤1mm时，基本偏差a和b均不采用。
