佳能mp288维修代码[宝典]佳能MP288维修代码----------------------- Page 1-----------------------MP288MP498维修参考手册在这本手册内，只给出与MP240 / MP245, MP260 / MP268, and MP480 /MP486系列机型的主要不同之处，具体详情请参考"MP240 / MP245, MP260 / MP268, MP480 / MP486简易维修手册" (QY8-13BV-010).QY8-13CW-000Rev. 00: 2010 年 9月Canon China.(1/15)----------------------- Page 2-----------------------目录1. 错误清单显示 / 故障排除1-1. 操作报错 (告警灯显橙色)1-2. 维修报错 (橙色告警灯和绿色电源灯轮流闪烁)1-3. 其他错误2. 调整 / 设定2-1. 维修模式2-2. 用户模式2-3. 部件更换注意事项3. 外观 / 部件列表3-1. 外观3-2. 部件列表(2/15)----------------------- Page 3-----------------------1. 错误清单显示 / 故障排除通过以下方式显示错误和警告:- 操作报错是通过警告LED 发出橙色光来加以显示的，而错误信息和它的解决方法则以文字或者标记的方式显示在LCD 上。

- 打印期间来自于计算机的信息显示在打印机驱动器的状态显示器上。

- 错误代码被打印在EEPROM 打印信息的“操作报错/维修报错记录”(operator c all/service callerror record)区域内。

当出现操作报错时，以下按钮有效:- ON 按钮: 将机器电源断开并再次接通。

- OK 按钮: 清除错误，并从错误状态中恢复过来。

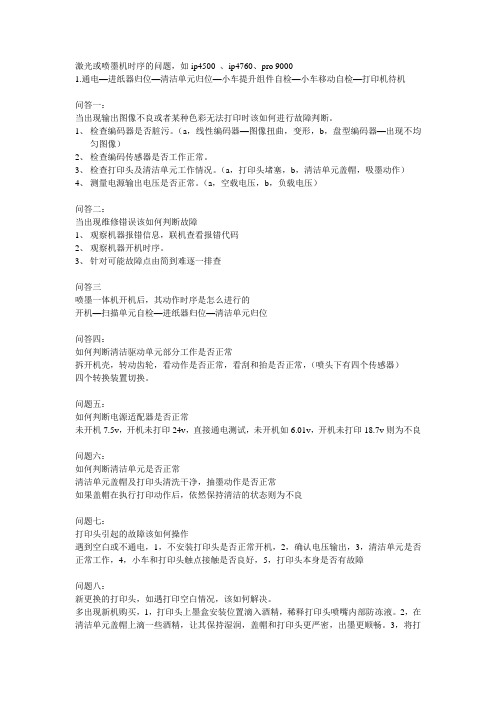

激光或喷墨机时序的问题，如ip4500 、ip4760、pro 90001.通电—进纸器归位—清洁单元归位—小车提升组件自检—小车移动自检—打印机待机问答一：当出现输出图像不良或者某种色彩无法打印时该如何进行故障判断。

1、检查编码器是否脏污。

（a，线性编码器—图像扭曲，变形，b，盘型编码器—出现不均匀图像）2、检查编码传感器是否工作正常。

3、检查打印头及清洁单元工作情况。

（a，打印头堵塞，b，清洁单元盖帽，吸墨动作）4、测量电源输出电压是否正常。

（a，空载电压，b，负载电压）问答二：当出现维修错误该如何判断故障1、观察机器报错信息，联机查看报错代码2、观察机器开机时序。

3、针对可能故障点由简到难逐一排查问答三喷墨一体机开机后，其动作时序是怎么进行的开机—扫描单元自检—进纸器归位—清洁单元归位问答四：如何判断清洁驱动单元部分工作是否正常拆开机壳，转动齿轮，看动作是否正常，看刮和抬是否正常，（喷头下有四个传感器）四个转换装置切换。

问题五：如何判断电源适配器是否正常未开机7.5v，开机未打印24v，直接通电测试，未开机如6.01v，开机未打印18.7v则为不良问题六：如何判断清洁单元是否正常清洁单元盖帽及打印头清洗干净，抽墨动作是否正常如果盖帽在执行打印动作后，依然保持清洁的状态则为不良问题七：打印头引起的故障该如何操作遇到空白或不通电，1，不安装打印头是否正常开机，2，确认电压输出，3，清洁单元是否正常工作，4，小车和打印头触点接触是否良好，5，打印头本身是否有故障问题八：新更换的打印头，如遇打印空白情况，该如何解决。

多出现新机购买，1，打印头上墨盒安装位置滴入酒精，稀释打印头喷嘴内部防冻液。

2，在清洁单元盖帽上滴一些酒精，让其保持湿润，盖帽和打印头更严密，出墨更顺畅。

3，将打印头放置在其他正常机器上使用一次。

再安装在原机上测试。

问题九：各种传感器的作用是什么ADF传感器排出进入PE传感器托盘ASF进纸传感器LF编码器传感器小车编码传感器打印头温度传感器墨盒传感器外壳开启传感器清洁凸轮传感器清洁驱动传感器墨水传感器阀门凸轮传感器泵提升传感器问题十：打印输出时，在纸张的下端出现了不均匀的图像及条纹，该如何解决1，设置更高的打印质量，2，尝试不同类型的纸张问题十一：正面脏污该如何解决1，纸张，2，小车脏污问题十二：效果不良该如何解决1，清洗对齐，2，纸张墨水是否兼容，3，纸张类型问题十三：末端双面无法打印在打印区域打勾，驱动工具里面找相关选项问题十四：更换主板后的解决方案1，初始化EEPROM2，费墨垫计数值3，EEPROM中设置国家4，检查墨水系统功能。

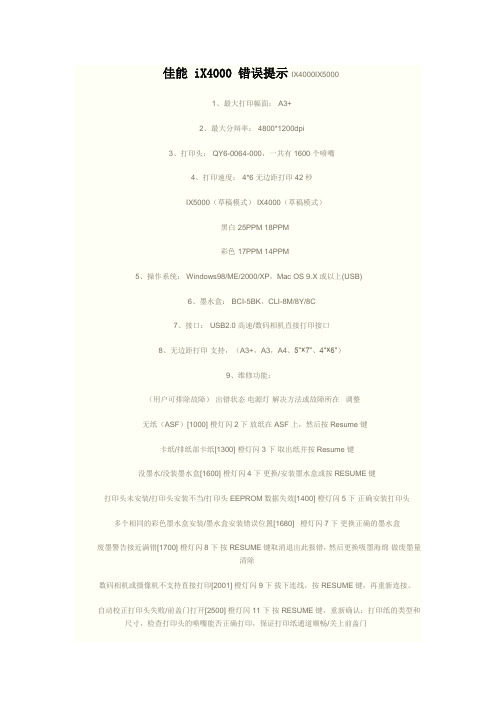

佳能 iX4000 错误提示IX4000IX50001、最大打印幅面： A3+2、最大分辩率： 4800*1200dpi3、打印头： QY6-0064-000，一共有1600个喷嘴4、打印速度： 4*6无边距打印42秒IX5000（草稿模式） IX4000（草稿模式）黑白 25PPM 18PPM彩色 17PPM 14PPM5、操作系统： Windows98/ME/2000/XP，Mac OS 9.X或以上(USB)6、墨水盒： BCI-5BK，CLI-8M/8Y/8C7、接口： USB2.0高速/数码相机直接打印接口8、无边距打印支持，（A3+，A3，A4、5”×7”、4”×6”）9、维修功能：（用户可排除故障）出错状态电源灯解决方法或故障所在调整无纸（ASF）[1000] 橙灯闪2下放纸在ASF上，然后按Resume键卡纸/排纸部卡纸[1300] 橙灯闪3下取出纸并按Resume键没墨水/没装墨水盒[1600] 橙灯闪4下更换/安装墨水盒或按RESUME键打印头未安装/打印头安装不当/打印头EEPROM数据失效[1400] 橙灯闪5下正确安装打印头多个相同的彩色墨水盒安装/墨水盒安装错误位置[1680] 橙灯闪7下更换正确的墨水盒废墨警告接近满错[1700] 橙灯闪8下按RESUME键取消退出此报错，然后更换吸墨海绵做废墨量清除数码相机或摄像机不支持直接打印[2001] 橙灯闪9下拔下连线，按RESUME键，再重新连接。

自动校正打印头失败/前盖门打开[2500] 橙灯闪11下按RESUME键，重新确认：打印纸的类型和尺寸，检查打印头的喷嘴能否正确打印，保证打印纸通道顺畅/关上前盖门不能识别墨水余量[1683] 橙灯闪13下更换一个新的墨水盒不能识别墨水盒[1684] 橙灯闪14下更换一个新的墨水盒不能识别墨水盒[1410-1419] 橙灯闪15下更换一个新的墨水盒（用户不可排除故障）小车错[5100] 橙灯/绿灯交替闪2下小车或更换编码器或小车马达或主板进纸错[6000] 橙灯/绿灯交替闪3下更换编码器或搓纸轮或主板或进纸马达清洁单元错[5C00] 橙灯/绿灯交替闪4下更换清洁单元或主板ASF（凸轮）传感器错[5700] 橙灯/绿灯交替闪5下进纸器组件调整进纸器原位打印机内部温度高[5400] 橙灯/绿灯交替闪6下更换主板废墨满错[5B00] 橙灯/绿灯交替闪7下更换吸墨海绵或主板做废墨量清除打印头温度过高错[5200] 橙灯/绿灯交替闪8下更换打印头或主板EEPROM出错[6800] 橙灯/绿灯交替闪9下更换主板 PG原位错[5C10] 橙灯/绿灯交替闪12下更换进纸器或主板或清洁单元AH原位出错[5700] 橙灯/绿灯交替闪13下更换进纸器或主板或排纸架进纸凸轮传感器错[5750] 橙灯/绿灯交替闪14下更换进纸器或主板或排纸架 USB接口错[9000] 橙灯/绿灯交替闪15下更换主板VALVE 传感器错[6C00] 橙灯/绿灯交替闪16下更换主板马达驱动错[6D00] 橙灯/绿灯交替闪17下更换主板墨水盒原位传感器出错[6502] 橙灯/绿灯交替闪19下排纸组件或主板其它硬件错[6500] 橙灯/绿灯交替闪20下更换主板ROM错不停地闪黄灯更换主板RAM错长亮黄灯更换主板12、维修模式：A、先按着RESUME键，然后按POWER键开机。

佳能打印机的维修清废墨方法佳能打印机的维修清废墨方法进维修模式1、关机.按resum健,按power健开机,绿灯亮.2、在按住power健时,松开resum健.然后按resum健,松开power健. (按resum 健时,指示灯绿/黄闪烁).3、初始化开始时,绿灯闪烁.绿灯亮后,按不同次数的resum健(根据机型不同.).4、按power健,执行.一、佳能部分喷墨机维修模式佳能:BJC-2000EEPROM清除1.拆去墨盒,按RESET,插电源线.2.松开RESET键,5秒内再按此键并松开,小车会移到中间.3.按住RESET键多余2秒种,松开.4.根据下表,按住RESET键. 关机。

表：佳能BJC2100EEPROM清除1.拆去墨盒,按RESET,插电源线.2.松开RESET键,5秒内再按此键并松开,小车会移到中间.3.按住RESET键多余2秒种,松开.4.佳能BJC-80EEPROM清除:1.按住POWER和RESUME键,插电源线,初始化后手松开.2.按住RESUME和CARTRIDGE键,按POWER键,直到听到1长1短的蜂鸣后.3.按CARTRIDGE,设置相应的废墨量.按CARTRIDGE次数: 默认设置:7次0% 16次25% 15次50% 14次75%4.按RESUM键,设置相应的废墨量.5.用POWER键关机(如果为25%,50%或75%,要用POWER键开机.如果为0%,要用POWER键开机,然后拔掉电源线)佳能BJC7000/7100维修模式:1.关机.按住RESUME键,字住POWER键开机.2.组住POWER键,在初始化完成前,连续按RESUME键2次3.初始化完成后,根据下表按RESUME键,选择相应的功能，按POWER键执行。

佳能S300维修模式1.关机.按住RESUME键,按住POWER键开机,绿灯亮.2.在按住POWER键时,松开RESUME键,然后按RESUME键2次,松开POWER 键,(按住PESUME键时指示灯绿/黄闪烁)选择模式设置,按POWER键,根据下表按PESUME键,然后按POWER键:佳能S900如何清废墨1.关机.按住RESUME键,按住POWER键开机,绿灯亮.2.在按住POWER键时,松开RESUME键,然后按RESUME键2次,松开POWER 键,(按住PESUME键时指示灯绿/黄闪烁)CANON BJC-4650/4550资料1、最大幅面：A32、分辩率：720*360（黑墨盒）、360*360（彩墨盒）3、所用墨水盒：BC-20 700页/墨盒、BC-21e 120页/黑墨水盒、60页/彩色墨水盒、B C-22e 40页/墨盒（BJC-4550不能用22E）4、打印速度：5张/分（黑墨盒）、2张/分（彩墨盒）5、操作系统：DOS、WIN3.X/95/98/2000、NT4.0、Mac6、缓存：64KB（输入缓存）、32KB（下载缓存）7、内置控制模式：LQ模式、BJ模式、佳能扩展模式8、接口：并口、Mac串口10、清洁操作：开机后按RESUME听到鸣叫2声后松手。

CANON喷墨打印机维修手册++++++++++ + + + + + + +Canon BJC-50 BJC-55 BJC-80 BJC-85 M40 M70 佳能 BJC-50 BJC-55 BJC-80 BJC-85 M40的M70的1: Unplug Power Cord 1：拔掉电源线2: Hold POWER and RESUME buttons 2：按住POWER和RESUME按钮3: Plug in Power Cord 3：插上电源线4: Release buttons after the printers starts up 4：释放按钮后，打印机启动5: Hold CARTRIDGE and RESUME 5：按住墨盒和恢复6: Press POWER 6：按POWER7: Release all buttons after the beeps 7：释放所有按钮后发出蜂鸣声8: Press CARTRIDGE 16 times 8：按墨盒16倍9: Press RESUME 9：按简历10: Unplug the Power cord 10：拔掉电源线++++++++++ + + + + + + +CANON BJC-7000/71001、最大幅面： A4+2、分辩率： 1200*6003、所用墨盒： BC-60 700 页/墨盒，BC-61 250 页/墨水盒，BC-62e 80 页/墨水盒墨盒组合： BC-60/BC-61，BC-60/BC-62e4、打印速度： 8 张/分（黑墨盒），5 张/分（彩墨盒）5、操作系统： DOS、WIN3.X/95/98/2000、NT4.06、缓存： 256KB（输入缓存）7、内置控制模式：佳能扩展模式8、接口：并口9、维修功能：（用户可排除故障）缺纸或卡纸错亮响 2 声墨水用完错（BC-60）亮响 3 声墨水用完错（BC-61/62PHOTO）亮响 4 声 BJ 墨盒错亮响 5 声废墨警告错亮响 6 声 BJ 墨盒过热错亮响 7 声（用户不可排除故障）打印位置校正错闪烁 2 次 8 声原始位置错闪烁 3 次 8 声清洁错闪烁 4 次 8 声送纸器错闪烁 5 次 8 声打印机温度错闪烁 6 次 8 声废墨满错闪烁 7 次 8 声 EEPROM 错闪烁 9 次 8 声 ROM 错闪烁 10 次 8 声 RAM 错闪烁 11 次 8 声小车马达错闪烁 12 次 8 声进纸马达错闪烁 13 次 8 声多方面硬件错闪烁 14 次 8 声10、EEPROM 重置：1、先按住 RESUME 键，再按 POWER 键开机。

佳能 iR2200/2800/3300维修模式进入方法及自诊功能一、维修模式进入方法按“ * ”键→ 同时按下数字键“ 2 ” 和“ 8 ” 零点五秒后释放→ 然后再按“ * ”键。

然后屏幕会显示以下内容：COPIER ：复印维修模式FEEDER ：AOF 维修模式SORTER ：分页器维修模式（如安装）FAX ：传真板维修模式（如安装）BOARD ：附件功能扩展板维修模式（如安装）二、佳能 IR-2200/2800/3300 数码复印机自诊功能故障代码E000 定影温度过低 E001 定影温度过高 E002 主热敏电阻检测到初始缺省 E003 定影组件故障 E007 定影组件故障 E051 搓纸传感器故障E064 高压输出错误 E100 激光灯故障 E104 定影电机速度控制 E019 废粉盒已满E202 HP 检测错误 E204 图像前端检测错误E220 转换板故障 E225 扫描灯故障 E601-0000 图像传送信息错误 E601-0001 图像传送信息错误 E602-0000 读操作错误E602-0001 写操作错误 E805-0001 显影冷却风扇故障 E805-0002 定影冷却风扇故障E805-0003 电组件冷却风扇故障E805-0004 展平风扇故障 E805-0005 展平风扇故障佳能复印机IR-2200/2800/3300自检功能一、用户模式操作信息工作内容OPTION ＞ USER ＞ COUNTER1 在控制面板中找开关或关闭软计数器 1 OPTION ＞ USER ＞ COUNTER2 在控制面板中找开关或关闭软计数器 2 ，或改变计数器OPTION ＞ USER ＞ COUNTER3 在控制面板中找开关或关闭软计数器 3 ，或改变计数器类型OPTION ＞ USER ＞ COUNTER4 在控制面板中找开关或关闭软计数器 4OPTION ＞ USER ＞ COUNTER5 在控制面板中找开关或关闭软计数器 5OPTION ＞ USER ＞ COUNTER6 在控制面板中找开关或关闭软计数器 6二、调整模式键操作内容COPIER ＞ ADJUST ＞ ADJ-XY ＞ ADJ-X 扫描图像前端调整： 250~290COPIER ＞ FUNCTION ＞ CCD ＞ SHDG-POS 阴影位置调整： 240~320 COPIER ＞ FUNCTION ＞ CCD ＞ CCD-ADJ CCD 自动调节，更换 CCD 单元后执行。
