固态继电器

固态继电器产品介绍固态继电器（Solid State Relays，简称SSR）是一种利用固态元件（如半导体器件）进行电气控制的继电器。

与传统的电磁继电器相比，固态继电器具有更小的体积、更高的可靠性、更低的功耗和更长的寿命等优势。

在工业自动化、电力系统、舞台照明、家用电器等领域都有广泛的应用。

固态继电器主要由输入电路、输出电路和控制电路组成。

输入电路接收来自控制信号，通过控制电路对输出电路进行控制。

输出电路通过固态开关（如晶闸管或二极管）实现电气负载的开关控制，可以达到快速响应、精确控制的效果。

1.高精度控制：固态继电器在输入电路方面可以实现高精度的控制，能够在微秒级的时间范围内完成开关动作，而且具有更快的响应速度和更高的控制精度。

这对于一些对于开关时间要求较高的应用场合非常适用。

2.高可靠性：固态继电器没有机械结构，没有触点，减少了由于磨损、腐蚀等因素引起的故障，从而提高了产品的可靠性。

此外，固态继电器还具有抗震动、抗冲击等特性，能够适应各种恶劣的工作环境。

3.低噪音：相比传统的电磁继电器，固态继电器在开关过程中没有机械触点的碰撞和振动，从而减少了产生噪音的可能性，降低了对周围环境和人员的干扰。

4.快速开关速度：固态继电器的开关速度通常可以达到微秒级别，远远快于传统的电磁继电器。

这对于需要频繁开关的应用来说非常重要，可以减少能量的浪费，提高系统的效率。

5.宽工作电压范围：固态继电器通常可以适应较大的工作电压范围，可以在不同的电源条件下正常工作，具有较强的适应性，减少了对系统电源的要求。

6.长寿命：由于固态继电器没有机械部件，因此可以承受更长的工作寿命。

通常，固态继电器的使用寿命可以达到百万次以上的开关次数，而传统的电磁继电器只能达到数万次。

在实际应用中，固态继电器具有广泛的应用领域。

其中一些典型的应用包括：-工业自动化系统：用于控制电动机、加热器、温度控制器等设备，实现对工业过程的自动化控制。

固态继电器的作用及原理一、作用1.信号隔离：固态继电器能够将输入信号与输出信号之间进行隔离，避免输入信号对输出端的干扰。

2.开关控制：固态继电器可以将小电流信号通过控制电路控制大电流负载的开关，实现对电路的开启和关闭，起到调节和保护电路的作用。

3.电路保护：当电路发生短路、过流、过压等异常情况时，固态继电器可以及时切断电路，保护电器设备不受损坏。

4.自动控制：固态继电器可以根据输入信号的变化，自动对输出电路进行控制，实现自动化控制功能，在工业生产和自动化设备中具有广泛应用。

二、原理1.光电耦合原理：固态继电器的核心组件是光电耦合器，它由一个光敏元件（光电导管或光敏二极管）和一个半导体功率开关器件（晶体管或晶闸管）组成。

光敏元件可以将输入的电信号转化为光信号，然后通过光隔离将光信号传递给半导体功率开关器件，从而实现输入信号与输出信号之间的隔离。

2.控制电路：控制电路由输入电源、输入端电阻、输入电容和光敏元件等构成。

当输入电源加上一定电压时，光敏元件会被激发产生光信号，并通过光敏二极管将光信号转化为电流传递给半导体功率开关器件的控制端，从而对其进行控制。

3.开关电路：开关电路由半导体功率开关器件、负载电阻和负载电容等构成。

当光信号传导到半导体功率开关器件的控制端时，开关器件会在输入信号的控制下，通过半导体材料中电子的扩散和输运，形成导通通道或断开通道，从而使得负载电路打开或关闭。

4.输出电压和电流：根据半导体功率开关器件的特性和参数，固态继电器的输出电压和电流可以根据需求来进行调节。

在输入信号施加一定电压时，由于半导体器件内部存在阻抗和电流等限制，输出端的电压和电流也有一定的限制。

常见的固态继电器的输出电压在100V至1200V之间，输出电流在0.5A至50A之间。

总之，固态继电器利用光电耦合器将输入信号与输出信号进行隔离，并通过半导体器件的控制和开关实现对输出电路的控制。

其原理主要依靠光电耦合效应和半导体材料的导通和断开来实现，具有快速响应、可靠性高和寿命长等优点，广泛应用于控制系统和自动化设备。

固体继电器的作用
固体继电器（Solid State Relay，SSR）是一种以固态半导体器件作为控制部分的继电器。

相比传统机械继电器，固态继电器具有速度快、体积小、噪音低、寿命长、免维护、抗振动抗磁场等优点。

下面来分步骤阐述固态继电器的作用。

1、控制电路的保护作用。

固态继电器具有过流、过热、过电压等保护功能，可有效保护控制电路。

如果控制电路中出现过流过大等异常情况，固态继电器会立即切断电源，从而保护控制电路。

2、继电器控制功能。

固态继电器作为一种新型继电器，它可以将微弱的信号控制高负载电路，通过控制继电器开关状态，可以实现对被控电路的连通和分断功能。

3、替代机械继电器。

相比传统的机械继电器，固态继电器使用寿命更长，操作响应速度更快，噪声更小，不受振动和磁场的影响，且即使经过长时间使用也不易损坏。

这些优点使固态继电器逐渐替代传统机械继电器的应用。

4、自动控制系统的控制元件。

固态继电器可以应用在各种自动控制系统中，如安全保护、工艺控制、环境监测、调光控制等。

固态继电器可以更准确地控制电路的开关和断开，从而更有效地保障控制系统的稳定和可靠。

总之，固态继电器在自动控制、电力系统、机器人等领域有着广泛的应用。

随着科技的不断发展，新型固态继电器可能会出现更多先进技术，进一步提高其在工业控制领域的应用。

固态继电器的技术参数及选用
技术参数与选用固态继电器
固态继电器是利用半导体器件的特性，来控制和调节电压或电流，从
而实现继电器功能的电子式开关器件。

作为一种扩展型继电器，它的核心
是由半导体器件组成的“电子开关”，因此它具有传统继电器所不具备的
很多新功能。

这就是固态继电器的最大优势。

本文将从以下几个方面介绍
固态继电器的技术参数及选用：特性参数、安全性能、应用场景、选型要素、性能参数等。

一、特性参数
1.电气参数
（1）电源电压：固态继电器常用的电源电压为AC380V、DC48V。

（2）输出触点：常用的固态继电器可提供SPST、DPST、SPDT、3PDT、4PDT等多种输出触点，可满足各种输出类型的需求。

（3）功率：常用的功率范围为50W—6000W，可满足不同动力需求。

2.结构参数
（1）外形尺寸：固态继电器使用的尺寸有很多种，从2组至8组各
种形状的尺寸，可根据使用场景进行选择。

（2）额定电流：由于固态继电器可以根据使用场景需求，所以它的
额定电流也有多种，从最小的0.1A到最大的50A可供选择。

（3）工作温度：工作温度也是固态继电器技术参数中的重要内容，
常用的温度范围为-20°C—85°C。

3.性能参数
（1）使用寿命：固态继电器具有高的使。

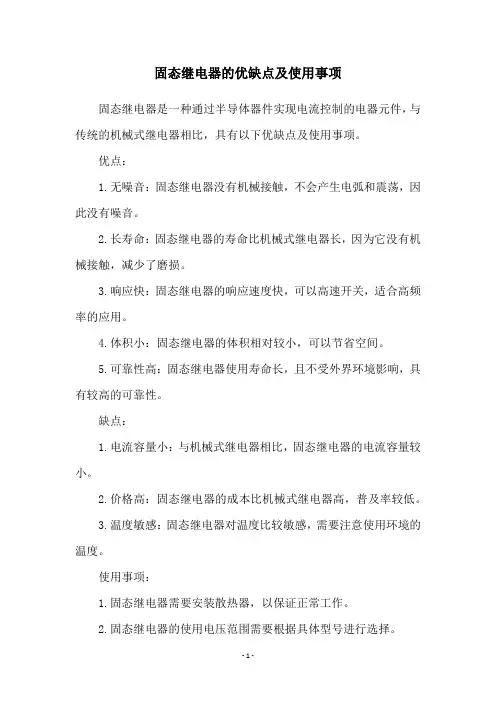

固态继电器的优缺点及使用事项
固态继电器是一种通过半导体器件实现电流控制的电器元件，与传统的机械式继电器相比，具有以下优缺点及使用事项。

优点：
1.无噪音：固态继电器没有机械接触，不会产生电弧和震荡，因此没有噪音。

2.长寿命：固态继电器的寿命比机械式继电器长，因为它没有机械接触，减少了磨损。

3.响应快：固态继电器的响应速度快，可以高速开关，适合高频率的应用。

4.体积小：固态继电器的体积相对较小，可以节省空间。

5.可靠性高：固态继电器使用寿命长，且不受外界环境影响，具有较高的可靠性。

缺点：
1.电流容量小：与机械式继电器相比，固态继电器的电流容量较小。

2.价格高：固态继电器的成本比机械式继电器高，普及率较低。

3.温度敏感：固态继电器对温度比较敏感，需要注意使用环境的温度。

使用事项：
1.固态继电器需要安装散热器，以保证正常工作。

2.固态继电器的使用电压范围需要根据具体型号进行选择。

3.需要避免继电器内部产生电磁干扰，以免对周围的电子设备造成影响。

4.固态继电器需要注意静电保护，防止放电对其造成损害。

固态继电器原理及接线方法固态继电器（Solid State Relay，简称SSR）是一种非接触式的电力控制元件，它能够将微弱的控制信号转换成相应的高功率负载输出信号，实现电路的开关控制。

本文将介绍固态继电器的原理以及常见的接线方法。

固态继电器由输入控制电路、输出负载电路和隔离传导电路三部分组成。

输入控制电路通常由光电耦合器和触发电路构成，它可以实现高低电平的转换，将来自低压电路的微弱控制信号转换为高压电路的驱动信号。

输出负载电路由一对双向可控硅三极管和电流保护电路构成，它可以根据输入控制信号的变化打开或关闭电路，并将高功率的负载电流传导至外部负载。

隔离传导电路则起到隔离输入与输出电路的作用，避免输入与输出电路之间的电气干扰。

1.直流控制接线：直流控制接线方式包括无源式和有源式两种方式。

（1）无源式直流控制接线方法：这种接线方法是将固态继电器的控制端与直流信号源相连，其中直流信号源可以是直流电源、开关、传感器等。

具体接线方法为：将正极（+）与控制端（+)相连，负极（-）与控制端（-)相连。

在这种方式下，只需要将直流信号源的电压高于触发电压即可激活固态继电器。

此时，当外部触发电路通电，通过光电耦合器输出的光电信号就能够导通SSR的输出端，实现电路的开关控制。

（2）有源式直流控制接线方法：这种接线方法是在无源式直流控制接线的基础上加入控制电源，以增强驱动能力和稳定性。

具体接线方法为：将固态继电器的控制端与控制信号源相连，控制信号源可以是可控硅、继电器、PLC等。

在这种方式下，通过控制信号源的开关状态，控制电源的导通与否，从而实现固态继电器的驱动。

2.交流控制接线：交流控制接线方式包括零火控制接线和触发控制接线两种方式。

（1）零火控制接线方法：这种接线方法是将固态继电器的控制端与零线相连，控制端不接接地线。

具体接线方法为：将控制端与电源的零线相连，在这种方式下，固态继电器的输出信号与交流输入电源的零线同步，从而实现电路的控制。

固态继电器的原理与应用固态继电器是一种可以实现与传统电磁继电器相同功能的电子开关装置。

它使用半导体材料和电子技术代替传统的机械触点，具有高速、长寿命、可靠性高的特点。

本文将详细介绍固态继电器的工作原理以及常见的应用领域。

一、固态继电器的工作原理固态继电器可以通过电子元器件进行控制信号和工作电路的隔离，实现开关的闭合和断开。

其主要由输入控制电路、功率放大器和输出控制电路组成。

1.输入控制电路：接收外部的控制信号，将其转化为符合固态继电器要求的控制电压和电流。

2.功率放大器：根据输入控制电路的输出，将信号放大到足以使输出控制电路工作的程度。

3.输出控制电路：根据功率放大器的输出，控制开关的闭合和断开。

通常采用半导体元件，如绝缘栅双极性晶体管(MOSFET)、双电结型触发二极管(SJT)等。

固态继电器的闭合和断开过程是由输入控制电路的控制信号决定的。

当输入控制电路接收到高电平信号时，输出控制电路将产生足够的电压和电流，使开关闭合。

反之，当输入控制电路接收到低电平信号时，输出控制电路将断开开关。

二、固态继电器的应用领域1.交流电源控制：固态继电器可用于对交流电源进行开关控制，可以实现开关控制的快速和精确。

此外，固态继电器还具有无噪音、无电弧和较小的体积等优点。

2.温度控制：固态继电器可以通过控制加热元件的通断来实现对温度的控制。

由于固态继电器没有机械触点，因此不存在接触电阻和开关频次限制的问题，能够实现更高精度的温度控制。

3.光电控制：固态继电器可用于光电开关控制。

光电传感器测量到光信号后，通过固态继电器输出控制信号，实现对光电开关装置的开关控制。

固态继电器对光信号具有极强的适应能力，能够实现高速、高精度的光电开关控制。

4.油压控制：固态继电器可用于对油压机械的控制。

通过接收压力传感器的反馈信号，控制固态继电器的开关状态，实现对油压的精确控制。

5.电力控制：固态继电器可用于电力系统的控制和保护。

它可以实现对电力设备的开关控制、电压调节、电流限制等功能，具有高速和可靠的特点。

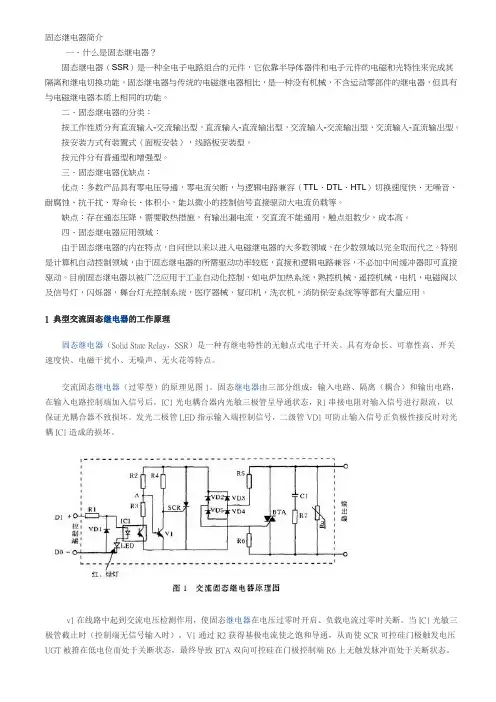

固态继电器简介一〃什么是固态继电器？固态继电器（SSR）是一种全电子电路组合的元件，它依靠半导体器件和电子元件的电磁和光特性来完成其隔离和继电切换功能。

固态继电器与传统的电磁继电器相比，是一种没有机械，不含运动零部件的继电器，但具有与电磁继电器本质上相同的功能。

二〃固态继电器的分类：按工作性质分有直流输入-交流输出型，直流输入-直流输出型，交流输入-交流输出型，交流输入-直流输出型。

按安装方式有装置式（面板安装），线路板安装型。

按元件分有普通型和增强型。

三〃固态继电器优缺点：优点：多数产品具有零电压导通，零电流关断，与逻辑电路兼容（TTL、DTL、HTL）切换速度快、无噪音、耐腐蚀、抗干扰、寿命长、体积小，能以微小的控制信号直接驱动大电流负载等。

缺点：存在通态压降，需要散热措施，有输出漏电流，交直流不能通用，触点组数少，成本高。

四〃固态继电器应用领域：由于固态继电器的内在特点，自问世以来以进入电磁继电器的大多数领域，在少数领域以完全取而代之。

特别是计算机自动控制领域，由于固态继电器的所需驱动功率较底，直接和逻辑电路兼容，不必加中间缓冲器即可直接驱动。

目前固态继电器以被广泛应用于工业自动化控制，如电炉加热系统，熟控机械，遥控机械，电机，电磁阀以及信号灯，闪烁器，舞台灯光控制系统，医疗器械，复印机，洗衣机，消防保安系统等等都有大量应用。

1 典型交流固态继电器的工作原理固态继电器（Solid State Relay，SSR）是一种有继电特性的无触点式电子开关。

具有寿命长、可靠性高、开关速度快、电磁干扰小、无噪声、无火花等特点。

交流固态继电器（过零型）的原理见图1。

固态继电器由三部分组成：输入电路、隔离（耦合）和输出电路，在输入电路控制端加入信号后，IC1光电耦合器内光敏三极管呈导通状态，R1串接电阻对输入信号进行限流，以保证光耦合器不致损坏。

发光二极管LED指示输入端控制信号，二级管VD1可防止输入信号正负极性接反时对光耦IC1造成的损坏。

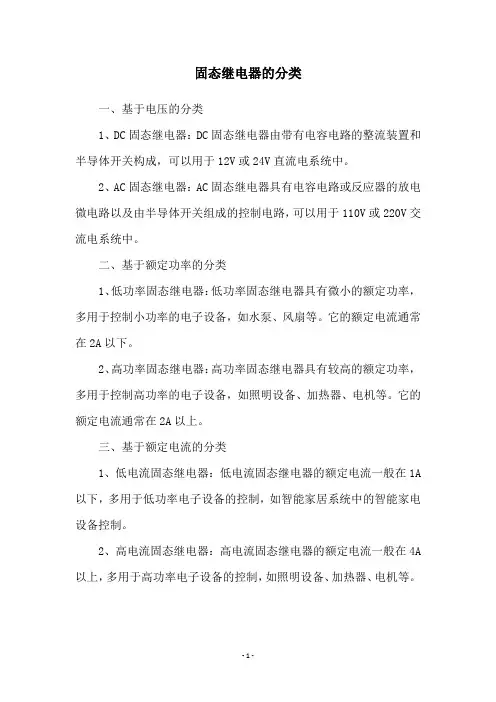

固态继电器的分类
一、基于电压的分类
1、DC固态继电器：DC固态继电器由带有电容电路的整流装置和半导体开关构成，可以用于12V或24V直流电系统中。

2、AC固态继电器：AC固态继电器具有电容电路或反应器的放电微电路以及由半导体开关组成的控制电路，可以用于110V或220V交流电系统中。

二、基于额定功率的分类
1、低功率固态继电器：低功率固态继电器具有微小的额定功率，多用于控制小功率的电子设备，如水泵、风扇等。

它的额定电流通常在2A以下。

2、高功率固态继电器：高功率固态继电器具有较高的额定功率，多用于控制高功率的电子设备，如照明设备、加热器、电机等。

它的额定电流通常在2A以上。

三、基于额定电流的分类
1、低电流固态继电器：低电流固态继电器的额定电流一般在1A 以下，多用于低功率电子设备的控制，如智能家居系统中的智能家电设备控制。

2、高电流固态继电器：高电流固态继电器的额定电流一般在4A 以上，多用于高功率电子设备的控制，如照明设备、加热器、电机等。

- 1 -。

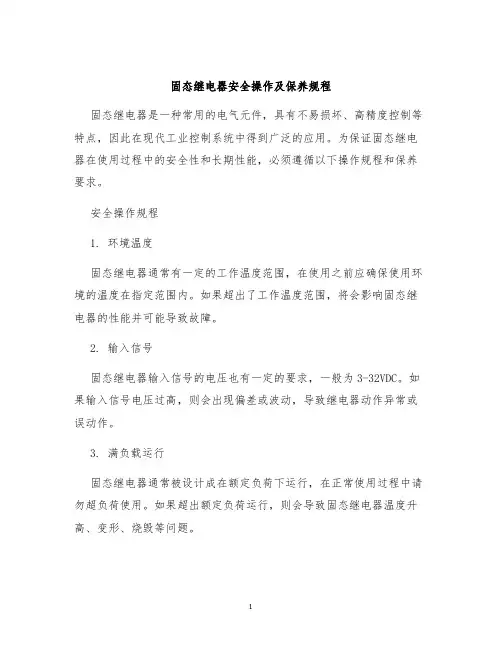

固态继电器安全操作及保养规程固态继电器是一种常用的电气元件，具有不易损坏、高精度控制等特点，因此在现代工业控制系统中得到广泛的应用。

为保证固态继电器在使用过程中的安全性和长期性能，必须遵循以下操作规程和保养要求。

安全操作规程1. 环境温度固态继电器通常有一定的工作温度范围，在使用之前应确保使用环境的温度在指定范围内。

如果超出了工作温度范围，将会影响固态继电器的性能并可能导致故障。

2. 输入信号固态继电器输入信号的电压也有一定的要求，一般为3-32VDC。

如果输入信号电压过高，则会出现偏差或波动，导致继电器动作异常或误动作。

3. 满负载运行固态继电器通常被设计成在额定负荷下运行，在正常使用过程中请勿超负荷使用。

如果超出额定负荷运行，则会导致固态继电器温度升高、变形、烧毁等问题。

4. 浪涌保护定期检查固态继电器的浪涌保护状态，如浪涌保护失效，将会导致对负载的过多冲击，从而影响继电器寿命。

5. 现场维护在维修或更换固态继电器时，必须将电源断开，并且等待固态继电器的所有元件完全冷却之后才能进行操作。

否则可能会导致个别元件的短路引起火灾风险。

保养要求1. 清洁定期清洁固态继电器，避免继电器表面积聚灰尘或其它杂物。

清洁时使用干燥、无水分、清洁剂非挥发性的布擦拭，切勿使用化学强腐蚀性的溶剂。

2. 检查每六个月左右要检查固态继电器是否出现了故障或磨损，当发现故障或磨损时应及时更换继电器或维修。

3. 环境温度固态继电器不耐高温环境，需放在通风良好的室内环境中。

若长期使用固态继电器在高温环境中，将导致性能损失严重，造成固态继电器失去作用。

4. 避免振动固态继电器在使用过程中应避免振动、碰撞或跌落，以避免对继电器造成损害，检测时需要使用保护套或保护盖子。

5. 绝缘性能在清洁时应注意不破坏绝缘性能，定期检查固态继电器内部绝缘性能是否正常，如发现损坏应及时更换。

结束语以上就是固态继电器的安全操作以及保养规程，它们对于确保固态继电器的正常工作和延长使用寿命非常重要。
