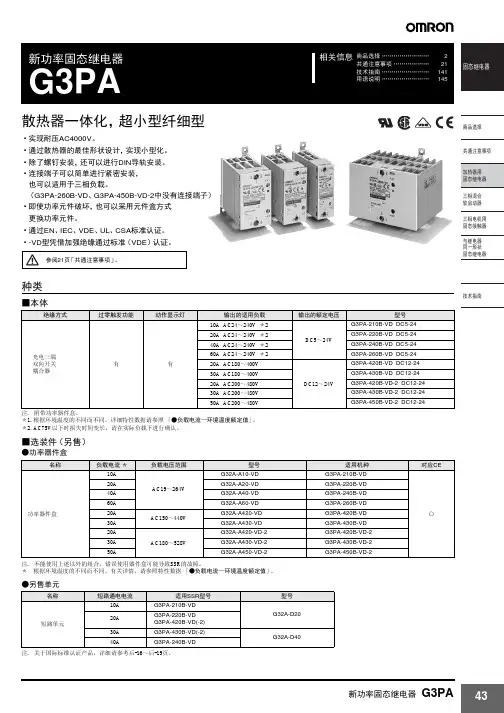

欧姆龙固态继电器的选型和使用教程

欧姆龙固态继电器的选型和使用教程一、欧姆龙固态继电器的选型1.电流容量：根据实际需求选择合适的电流容量，欧姆龙固态继电器的电流容量一般在0.1A到50A之间，可根据所控制设备的额定电流选择继电器的电流容量。

2.控制电压：根据系统的工作电压选择合适的控制电压，欧姆龙固态继电器的控制电压一般有3V、5V、12V、24V等选项。

3.输入方式：根据系统的输入信号类型选择合适的输入方式，欧姆龙固态继电器的输入方式有AC输入和DC输入两种类型。

二、欧姆龙固态继电器的使用教程1.安装固态继电器：将固态继电器安装在合适的电气装置上，注意保持继电器与其控制装置之间的电气隔离，避免电气干扰。

2.连接输入信号：根据固态继电器的输入方式，将输入信号正确连接到继电器的输入端口上。

AC输入的继电器一般有两个输入端口，分别是“正”和“负”，DC输入的继电器一般有三个输入端口，分别是“正”、“负”和“COM”。

3.连接输出负载：将需要控制的负载正确连接到继电器的输出端口上。

注意负载的电源和继电器的控制电源需来自相同的电源系统，且电流容量需在继电器的额定范围内。

4.设置控制参数：根据实际需求设置继电器的控制参数，如控制电压、触发电流等。

具体的设置方式可以参考继电器的使用手册。

5.调试和测试：完成继电器的安装和连接后，进行必要的调试和测试，确保系统的正常运行。

可以通过输入信号的变化来触发继电器的动作，观察输出端口和负载的状态是否符合预期。

6.维护和保养：定期检查继电器的工作状态，保持继电器的清洁和良好的通风环境，避免灰尘和湿气对继电器造成损坏。

总结：欧姆龙固态继电器的选型和使用教程需要根据实际需求和系统要求来进行选择和操作。

在选型时需要考虑电流容量、控制电压和输入方式等因素；在使用时需要正确安装、连接输入信号和输出负载、设置控制参数以及进行调试和维护。

通过正确选择和操作欧姆龙固态继电器，可以实现电气控制系统的可靠性和稳定性。

欧姆龙电磁继电器的选型和使用教程一、欧姆龙电磁继电器的选型在选型时，需要考虑以下几个因素：1.额定电压：根据实际电路的工作电压选择适合的电磁继电器。

一般来说，电磁继电器的额定电压应该大于或等于实际使用电路的最大工作电压。

2.额定电流：根据实际负荷电流选择适合的电磁继电器。

一般来说，电磁继电器的额定电流应该大于或等于实际负荷电流。

3.动作时间和释放时间：根据实际应用需要选择适当的动作时间和释放时间，以确保电磁继电器能够在规定的时间内完成开关动作。

4.接点形式和容量：根据实际负荷特性选择适当的接点形式和容量。

一般来说，有两种接点形式可供选择，分别是常开（NO）和常闭（NC）；接点容量越大，能够承受的负荷越大。

5.协议和接线方式：根据实际通信协议和接线方式选择适合的电磁继电器。

有些电磁继电器支持各种通信协议和接线方式，可以方便地与其他设备进行通信和接线。

6.适用环境和可靠性要求：根据实际使用环境和可靠性要求选择适合的电磁继电器。

有些电磁继电器具有防尘、防水、防震等特性，适用于恶劣的工作环境；有些电磁继电器具有较高的可靠性，适用于对工作稳定性要求较高的场合。

二、欧姆龙电磁继电器的使用教程以下是使用欧姆龙电磁继电器的基本步骤：1.连接电源：将电磁继电器的电源线与电源连接，确保电磁继电器有足够的供电。

2.连接负载：将负载线与电磁继电器的触点连接，确保负载与电磁继电器能够正常通电。

3.设置操作模式：根据实际需要设置电磁继电器的操作模式。

一般来说，电磁继电器有手动、自动和计时三种操作模式，通过设置开关或旋钮来选择。

4.连接控制信号：根据实际需要将控制信号线与电磁继电器的输入端连接，确保电磁继电器能够接收到控制信号。

5.测试电磁继电器：根据实际需要进行电磁继电器的测试。

可以通过给控制信号线输入电压来触发电磁继电器的开关动作，然后通过观察负载线的电压变化来判断电磁继电器是否正常工作。

6.常规维护：定期清洁电磁继电器的表面和内部，确保继电器的良好工作状态；定期检查电磁继电器的接线是否松动，避免接触不良导致的故障。

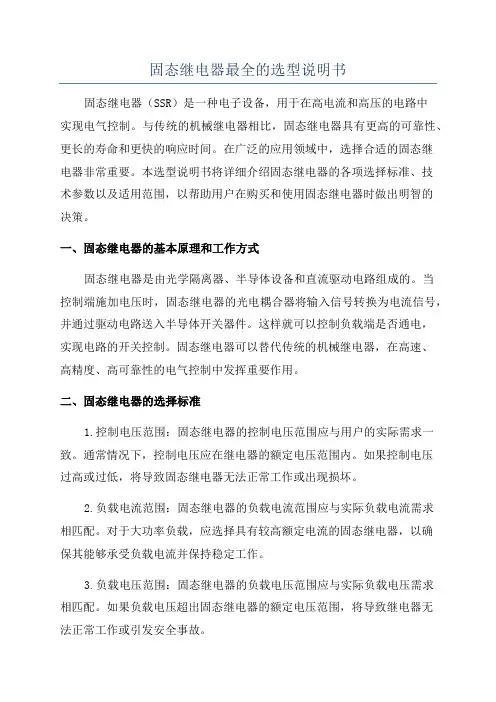

固态继电器最全的选型说明书固态继电器（SSR）是一种电子设备，用于在高电流和高压的电路中实现电气控制。

与传统的机械继电器相比，固态继电器具有更高的可靠性、更长的寿命和更快的响应时间。

在广泛的应用领域中，选择合适的固态继电器非常重要。

本选型说明书将详细介绍固态继电器的各项选择标准、技术参数以及适用范围，以帮助用户在购买和使用固态继电器时做出明智的决策。

一、固态继电器的基本原理和工作方式固态继电器是由光学隔离器、半导体设备和直流驱动电路组成的。

当控制端施加电压时，固态继电器的光电耦合器将输入信号转换为电流信号，并通过驱动电路送入半导体开关器件。

这样就可以控制负载端是否通电，实现电路的开关控制。

固态继电器可以替代传统的机械继电器，在高速、高精度、高可靠性的电气控制中发挥重要作用。

二、固态继电器的选择标准1.控制电压范围：固态继电器的控制电压范围应与用户的实际需求一致。

通常情况下，控制电压应在继电器的额定电压范围内。

如果控制电压过高或过低，将导致固态继电器无法正常工作或出现损坏。

2.负载电流范围：固态继电器的负载电流范围应与实际负载电流需求相匹配。

对于大功率负载，应选择具有较高额定电流的固态继电器，以确保其能够承受负载电流并保持稳定工作。

3.负载电压范围：固态继电器的负载电压范围应与实际负载电压需求相匹配。

如果负载电压超出固态继电器的额定电压范围，将导致继电器无法正常工作或引发安全事故。

4.控制输入类型：固态继电器的控制输入类型分为交流输入和直流输入。

用户应根据具体电路需求选择适合的控制输入类型。

5.继电器类型：固态继电器分为常闭型（NC）和常开型（NO）。

常闭型在继电器未通电时负载端通电，常开型在继电器未通电时负载端断电。

用户应根据实际需求选择适合的继电器类型。

三、固态继电器的技术参数1.额定负载电流：表示固态继电器能够承受的最大负载电流，单位为安培（A）。

2.额定负载电压：表示固态继电器能够承受的最大负载电压，单位为伏特（V）。

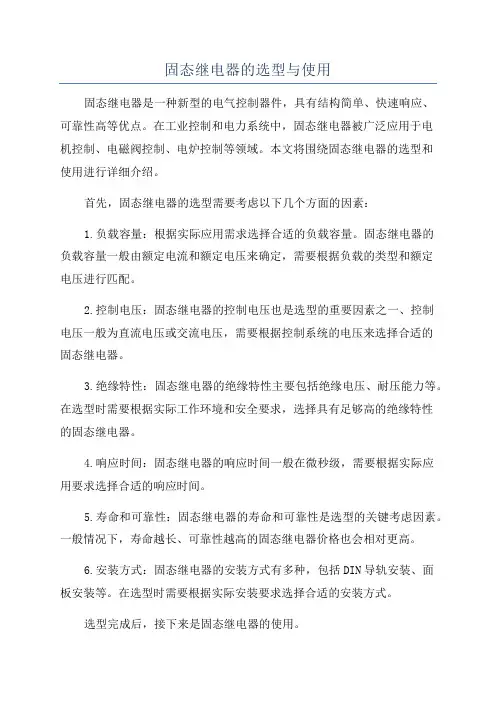

固态继电器的选型与使用固态继电器是一种新型的电气控制器件，具有结构简单、快速响应、可靠性高等优点。

在工业控制和电力系统中，固态继电器被广泛应用于电机控制、电磁阀控制、电炉控制等领域。

本文将围绕固态继电器的选型和使用进行详细介绍。

首先，固态继电器的选型需要考虑以下几个方面的因素：1.负载容量：根据实际应用需求选择合适的负载容量。

固态继电器的负载容量一般由额定电流和额定电压来确定，需要根据负载的类型和额定电压进行匹配。

2.控制电压：固态继电器的控制电压也是选型的重要因素之一、控制电压一般为直流电压或交流电压，需要根据控制系统的电压来选择合适的固态继电器。

3.绝缘特性：固态继电器的绝缘特性主要包括绝缘电压、耐压能力等。

在选型时需要根据实际工作环境和安全要求，选择具有足够高的绝缘特性的固态继电器。

4.响应时间：固态继电器的响应时间一般在微秒级，需要根据实际应用要求选择合适的响应时间。

5.寿命和可靠性：固态继电器的寿命和可靠性是选型的关键考虑因素。

一般情况下，寿命越长、可靠性越高的固态继电器价格也会相对更高。

6.安装方式：固态继电器的安装方式有多种，包括DIN导轨安装、面板安装等。

在选型时需要根据实际安装要求选择合适的安装方式。

选型完成后，接下来是固态继电器的使用。

1.安装固态继电器：根据选型时选择的安装方式进行固态继电器的安装。

一般情况下，需要注意固态继电器的散热问题，避免因长时间高负载工作而导致过热。

2.接线连接：固态继电器的接线方式一般有螺钉连接和插槽连接两种。

根据实际需要选择合适的接线方式，并确保接线牢固可靠。

3.控制信号接入：根据固态继电器的控制电压接入控制信号。

对于直流控制信号，需要注意正负极性的连接；对于交流控制信号，需要根据固态继电器的工作方式选择合适的接入方法。

4.负载接入：根据固态继电器的额定负载容量，将负载接入固态继电器的负载端口。

需要注意负载的电压和电流是否在固态继电器的额定范围内。

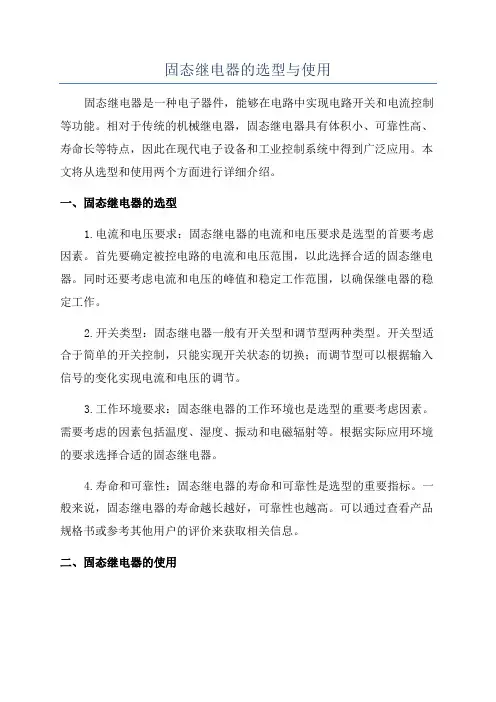

固态继电器的选型与使用固态继电器是一种电子器件，能够在电路中实现电路开关和电流控制等功能。

相对于传统的机械继电器，固态继电器具有体积小、可靠性高、寿命长等特点，因此在现代电子设备和工业控制系统中得到广泛应用。

本文将从选型和使用两个方面进行详细介绍。

一、固态继电器的选型1.电流和电压要求：固态继电器的电流和电压要求是选型的首要考虑因素。

首先要确定被控电路的电流和电压范围，以此选择合适的固态继电器。

同时还要考虑电流和电压的峰值和稳定工作范围，以确保继电器的稳定工作。

2.开关类型：固态继电器一般有开关型和调节型两种类型。

开关型适合于简单的开关控制，只能实现开关状态的切换；而调节型可以根据输入信号的变化实现电流和电压的调节。

3.工作环境要求：固态继电器的工作环境也是选型的重要考虑因素。

需要考虑的因素包括温度、湿度、振动和电磁辐射等。

根据实际应用环境的要求选择合适的固态继电器。

4.寿命和可靠性：固态继电器的寿命和可靠性是选型的重要指标。

一般来说，固态继电器的寿命越长越好，可靠性也越高。

可以通过查看产品规格书或参考其他用户的评价来获取相关信息。

二、固态继电器的使用1.驱动电路：固态继电器的工作电路一般分为输入电路和输出电路。

输入电路用于驱动继电器的触发器，输入信号一般为低电平或高电平，需要根据继电器的特性来选择合适的输入电路。

2.继电器的控制信号：固态继电器的控制信号可以是直流信号，也可以是交流信号。

根据实际应用需求来选择合适的控制信号。

3.输入和输出隔离：固态继电器的输入和输出一般是隔离的，这样可以提高继电器的安全性能。

在使用过程中要确保输入和输出之间有足够的隔离间隙，以避免电路干扰和互相干扰。

4.热管理：固态继电器在工作过程中会产生一定的热量，需要进行合理的热管理。

可以在继电器周围设置散热器或风扇，以保持继电器的温度在合理范围内。

5.防护电路：为了保护固态继电器免受过流、过压和过热等因素的影响，可以在输入和输出电路中设置相应的保护电路，如保险丝、过压保护器和温控开关等。

欧姆龙继电器选型办法一、外形、设备办法、设备标准欧姆龙继电器的外形、设备办法、设备标准种类很多，用户有必要按整机的具体需求，提出具体的设备面积，容许继电器的高度、设备办法、设备标准。

这是挑选继电器首要要考虑的疑问。

以下几个疑问，选用时应予以留神：(1).对于PC板式引出脚；脚间隔大都为2.54×n(n=1、2、3……，以下同)，如JZW5；也有2.5n，如JZG2-2/B；也有不符合标准间隔的继电器，如MR72。

引出脚的长度一般为3.5。

(2).引出脚的可焊性、继电器的抗焊接热、引出脚相对底座的不垂直度等应有严峻的需求。

(3).快联接式继电器；快联接引出脚一般有250#(6.35×0.8)、187#(4.75×0.5)2种。

这类引出脚要分外留神插拔力需求，250#引出脚：拔力矩十kg.cm；187#引出脚：拔力矩5kg.cm。

二、输入参量纷歧样种类的输入参量，是挑选欧姆龙继电器类型的首要依据。

多见的输入参量的种类有：(1).交流输入参量。

当输入参量为交流电压(电流)时，应选用交流继电器。

选用这一类型的继电器，应留神以下几个疑问：交流频率----交流继电器输入电压(电流)的频率一般为50HZ，或60HZ。

由于二者线圈的感抗纷歧样，吸动电压有明显差异。

合同中应予注明。

环境温度----交流继电器由于存在涡流损耗、磁滞损耗，继电器的温升较高，一般为70℃到80℃。

工作环境温度不宜过高，最好为40℃到65℃，判定环境温度的核算公式：t1≤t2-t3-150C；注：t1：继电器最高环境温度，0C；t2：漆包线、绝缘资料最高容许长时刻工作温度0C(B 级为1300C；F级为1550C)t3：继电器均匀温升，0C。

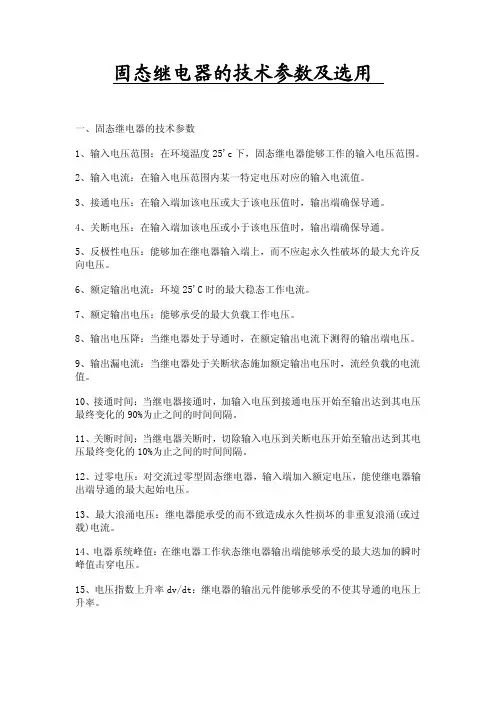

固态继电器的技术参数及选用一、固态继电器的技术参数1、输入电压范围：在环境温度25'c下，固态继电器能够工作的输入电压范围。

2、输入电流：在输入电压范围内某一特定电压对应的输入电流值。

3、接通电压：在输入端加该电压或大于该电压值时，输出端确保导通。

4、关断电压：在输入端加该电压或小于该电压值时，输出端确保导通。

5、反极性电压：能够加在继电器输入端上，而不应起永久性破坏的最大允许反向电压。

6、额定输出电流：环境25'C时的最大稳态工作电流。

7、额定输出电压：能够承受的最大负载工作电压。

8、输出电压降：当继电器处于导通时，在额定输出电流下测得的输出端电压。

9、输出漏电流：当继电器处于关断状态施加额定输出电压时，流经负载的电流值。

10、接通时间：当继电器接通时，加输入电压到接通电压开始至输出达到其电压最终变化的90%为止之间的时间间隔。

11、关断时间：当继电器关断时，切除输入电压到关断电压开始至输出达到其电压最终变化的10%为止之间的时间间隔。

12、过零电压：对交流过零型固态继电器，输入端加入额定电压，能使继电器输出端导通的最大起始电压。

13、最大浪涌电压：继电器能承受的而不致造成永久性损坏的非重复浪涌(或过载)电流。

14、电器系统峰值：在继电器工作状态继电器输出端能够承受的最大迭加的瞬时峰值击穿电压。

15、电压指数上升率dv/dt：继电器的输出元件能够承受的不使其导通的电压上升率。

16、工作温度：继电器安规范安装或不安装散热板时，其正常工作的环境温度范围。

二、固态继电器的选用1、输入特性（1）为了保证固态继电器的正常工作，必须考虑输入条件，通常输入电压为阶跃函数，然而，如果输入电压是斜坡，就会出现半周循环现象，出现这种现象是由于开关半导体器件在正，反触发时不完全对称，因此，如果输入电压斜坡上升，这种开关在负载为某一极性时就可能处罚，而当负载电压为反极性时就可能不处罚，而出现半周导通现象，这种现象将持续到输入量足以使输出完全导通为止。

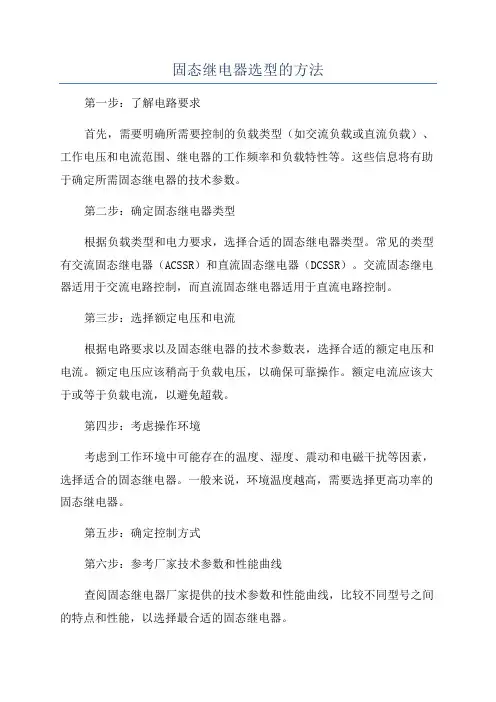

固态继电器选型的方法第一步：了解电路要求首先，需要明确所需要控制的负载类型（如交流负载或直流负载）、工作电压和电流范围、继电器的工作频率和负载特性等。

这些信息将有助于确定所需固态继电器的技术参数。

第二步：确定固态继电器类型根据负载类型和电力要求，选择合适的固态继电器类型。

常见的类型有交流固态继电器（ACSSR）和直流固态继电器（DCSSR）。

交流固态继电器适用于交流电路控制，而直流固态继电器适用于直流电路控制。

第三步：选择额定电压和电流根据电路要求以及固态继电器的技术参数表，选择合适的额定电压和电流。

额定电压应该稍高于负载电压，以确保可靠操作。

额定电流应该大于或等于负载电流，以避免超载。

第四步：考虑操作环境考虑到工作环境中可能存在的温度、湿度、震动和电磁干扰等因素，选择适合的固态继电器。

一般来说，环境温度越高，需要选择更高功率的固态继电器。

第五步：确定控制方式第六步：参考厂家技术参数和性能曲线查阅固态继电器厂家提供的技术参数和性能曲线，比较不同型号之间的特点和性能，以选择最合适的固态继电器。

第七步：考虑成本因素根据预算限制，综合考虑价格、维护成本和可靠性等因素，选择合适的固态继电器。

第八步：进行实际测试和验证在选择固态继电器之前，最好进行实际测试和验证，以确保其在实际工作环境中的可靠性和性能。

总结：固态继电器选型的方法主要包括了解电路要求、确定固态继电器类型、选择额定电压和电流、考虑操作环境、确定控制方式、参考厂家技术参数和性能曲线、考虑成本因素以及进行实际测试和验证。

通过系统地进行固态继电器选型，可以选择到合适的设备，从而满足电路控制需求并提高系统的可靠性。

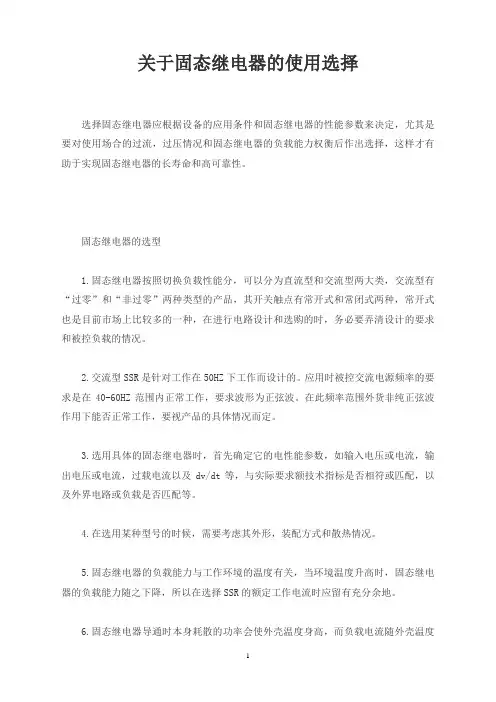

关于固态继电器的使用选择选择固态继电器应根据设备的应用条件和固态继电器的性能参数来决定，尤其是要对使用场合的过流，过压情况和固态继电器的负载能力权衡后作出选择，这样才有助于实现固态继电器的长寿命和高可靠性。

固态继电器的选型1.固态继电器按照切换负载性能分，可以分为直流型和交流型两大类，交流型有“过零”和“非过零”两种类型的产品，其开关触点有常开式和常闭式两种，常开式也是目前市场上比较多的一种，在进行电路设计和选购的时，务必要弄清设计的要求和被控负载的情况。

2.交流型SSR是针对工作在50HZ下工作而设计的。

应用时被控交流电源频率的要求是在40-60HZ范围内正常工作，要求波形为正弦波。

在此频率范围外货非纯正弦波作用下能否正常工作，要视产品的具体情况而定。

3.选用具体的固态继电器时，首先确定它的电性能参数，如输入电压或电流，输出电压或电流，过载电流以及dv/dt等，与实际要求额技术指标是否相符或匹配，以及外界电路或负载是否匹配等。

4.在选用某种型号的时候，需要考虑其外形，装配方式和散热情况。

5.固态继电器的负载能力与工作环境的温度有关，当环境温度升高时，固态继电器的负载能力随之下降，所以在选择SSR的额定工作电流时应留有充分余地。

6.固态继电器导通时本身耗散的功率会使外壳温度身高，而负载电流随外壳温度的升高而下降，为使固态继电器能满额运行，应该减少其本身的发热量并加强散热效果，可以加装适当规格散热板。

7.连接固态继电器时，注意直流控制电压的大小与极性。

8.对于交流型固态继电器，其输出端加RC吸收回路是必需的，在购买期间时，应该弄清型号内是否配置了RC吸收回路，可能有的装了，有的没有装，对于感性负载，尤其是重感性负载，除配置了RC吸收回路外，还应增加压敏电阻器。

压敏电阻器的标称工作电压可选电源电压有效值的1.9倍。

9.焊接时间问题，在使用针孔焊接式SSR和触发是SSR时，气焊接温度不应该高于260℃，焊接时间小于10S，对于螺丝固定式SSR，应该加垫圈防止松动，而且扭劲不宜过大，防止期间损坏。

固态继电器使用选型方法固态继电器使用选型方法1. 在选用小电流规格印刷电路板使用的固态继电器时，因引线端子为高导热材料制成,焊接时应在温度小于250℃、时间小于10S的条件下进行，如考虑周围温度的原因，必要时可考虑降额使用，一般将负载电流控制在额定值的1/2以内使用。

2. 各种负载浪涌特性对固态继电器SSR的选择被控负载在接通瞬间会产生很大的浪涌电流，由于热量来不及散发，很可能使SSR内部可控硅损坏,所以用户在选用继电器时应对被控负载的浪涌特性进行分析,然后再选择继电器。

使继电器在保证稳态工作前提下能够承受这个浪涌电流，选择时可参考表2各种负载时的降额系数(常温下)。

如所选用的继电器需在工作较频繁、寿命以及可靠性要求较高的场合工作时，则应在表2的基础上再乘以0.6以确保工作可靠。

一般在选用时遵循上述原则，在低电压要求信号失真小可选用采用场效应管作输出器件的直流固态继器；如对交流阻性负载和多数感性负载，可选用过零型继电器，这样可延长负载和继电器寿命，也可减小自身的射频干扰。

如作为相位输出控制时，应选用随机型固态继电器。

3. 使用环境温度的影响固态继电器的负载能力受环境温度和自身温升的影响较大，在安装使用过程中,应保证其有良好的散热条件，额定工作电流在10A以上的产品应配散热器，100A以上的产品应配散热器加风扇强冷。

在安装时应注意继电器底部与散热器的良好接触，并考虑涂适量导热硅脂以达到最佳散热效果。

如继电器长期工作在高温状态下(40℃~80℃)时，用户可根据厂家提供的最大输出电流与环境温度曲线数据，考虑降额使用来保证正常工作。

4. 过流、过压保护措施在继电器使用时，因过流和负载短路会造成SSR固态继电器内部输出可控硅永久损坏,可考虑在控制回路中增加快速熔断器和空气开关予以保护型(选择继电器应选择产品输出保护,内置压敏电阻吸收回路和RC缓冲器,可吸收浪涌电压和提高dv/dt耐量）；也可在继电器输出端并接RC吸收回路和压敏电阻(MOV)来实现输出保护。

固体继电器的使用指南固态继电器（Solid State Relay, SSR）是一种通过半导体器件控制电气信号的装置，用于替代传统的机械继电器。

它具有快速、可靠、噪音小等优点，在自动化系统和控制电路中得到广泛应用。

本文将为您提供固体继电器的使用指南，包括安装、接线、特性及注意事项等方面的内容。

一、固态继电器的安装与接线1.安装位置选择固态继电器可以通过安装在控制柜、开关板、装置模块等位置实现电气信号的控制。

在安装位置选择时，应考虑其与被控制设备的距离和连接线路的合理性，确保电气信号的传输能够得到良好的保护。

2.接线方式固态继电器的接线方式与机械继电器有一定差异。

接线时应注意以下几点：-输入端与控制信号的连接：固态继电器的输入端通常为光电耦合器或触发二极管，可以与开关量输出模块连接。

接线时应根据继电器的输入类型选择正确的接线方式。

-输出端与被控制设备的连接：固态继电器的输出端通常为三极管，可以与被控制设备的继电器、电机、灯具等进行连接。

接线时应根据被控制设备的电压、电流要求选择合适的接线方式。

二、固态继电器的特性1.输入控制特性固态继电器的输入控制特性决定了其与控制电路的匹配问题。

主要包括以下几个方面：-输入控制电压：固态继电器的输入端通常为直流或交流信号，需要与控制电路的输出信号匹配。

-输入控制电流：固态继电器的输入端通常有一定的工作电流范围，需要确保控制电路的输出电流在此范围内。

-输入控制方式：固态继电器的输入端通常有电压输入和电流输入两种方式，需要根据实际控制信号的特性选择合适的继电器。

2.输出特性固态继电器的输出特性决定了其与被控制设备的匹配问题。

主要包括以下几个方面：-输出电压：固态继电器的输出端通常有一定的额定电压范围，需要与被控制设备的电压要求匹配。

-输出电流：固态继电器的输出端通常有一定的额定电流范围，需要确保被控制设备的电流在此范围内。

-输出类型：固态继电器的输出端可以是交流输出或直流输出，需要根据被控制设备的特性选择合适的继电器类型。

固态继电器使用说明固态继电器（Solid State Relay，简称SSR）是一种根据光电、半导体器件的特性来实现继电器功能的电器产品。

相比传统的电磁继电器，SSR具有更高的可靠性、更长的寿命、更小的体积和更低的功耗。

本文将详细介绍固态继电器的使用说明，包括选择、安装、接线和应用注意事项等。

一、固态继电器的选择1. 负载电流（Load Current）：根据实际负载电流选择合适的固态继电器。

一般来说，选择的固态继电器电流应大于负载电流的1.2倍，以确保其正常工作和寿命。

2. 输入控制电流（Control Current）：固态继电器的输入控制电流决定了触发固态继电器的最低电流要求。

选择适合的控制电流以确保可靠触发，并减少功耗。

3. 控制电压（Control Voltage）：根据控制信号的电压来选择合适的固态继电器。

一般有5V DC、12V DC和24V DC等不同电压的固态继电器可供选择。

4. 负载电压（Load Voltage）：选择固态继电器时要确保其电压等级大于负载电压，以避免电压过高导致损坏。

二、固态继电器的安装1.安装环境：固态继电器安装时要选择干燥、通风、温度适宜的环境，避免高温、潮湿等极端环境。

2.安装位置：固态继电器的安装位置应该远离高温设备、强电磁干扰源，以保证其正常工作和寿命。

3.安装方式：固态继电器一般采用导轨安装方式，将其固定在标准的导轨上。

在安装前先将继电器插入导轨上，然后轻轻按下，直至可以听到“卡”声为止。

三、固态继电器的接线1.负载接线：将负载的输入、输出分别与固态继电器的负载端子相连，一般是通过螺丝端子或插头连接。

2.控制信号接线：将控制信号的输入端和负极分别与固态继电器的控制端子相连，一般也是通过螺丝端子或插头连接。

四、固态继电器的应用注意事项1.最大负载电流：固态继电器不能超过其额定负载电流或工作电流，以免造成损坏。

2.输入/输出隔离：固态继电器具有输入和输出隔离功能，但仍需注意输入和输出之间的绝缘，以防止电气短路。

关于固态继电器的使用选择固态继电器（Solid State Relay，简称SSR）是一种电子开关，它可以像机械继电器一样实现开关控制功能，但其工作原理是通过电子器件实现的。

相比于机械继电器，固态继电器具有响应速度快、功耗小、寿命长、抗干扰能力强等优点，因此在现代工业自动化中得到了广泛的应用。

在使用固态继电器时，如何选择合适的型号成为了需要解决的问题。

固态继电器参数选择合适的固态继电器，需要了解其参数，以下为常见的固态继电器参数：•负载电压：固态继电器可承受的最大工作电压•负载电流：固态继电器能够承受的最大工作电流•阻抗：负载接入固态继电器时的等效电阻•开通电压：控制端输入的最小电压，使固态继电器开通•断开电压：控制端输入的最大电压，使固态继电器断开•衰减时间：固态继电器从导通到断开的时间•额定功率：固态继电器的额定功率了解这些参数，可以根据实际需求选择合适的固态继电器。

固态继电器选择在选择固态继电器时，需要考虑以下几个方面。

负载类型固态继电器的负载类型可以分为交流负载和直流负载两种。

对于交流负载，需要选择支持交流电控制的固态继电器；对于直流负载，需要选择支持直流电控制的固态继电器。

负载电压和电流在选择固态继电器时，需要考虑负载的电压和电流的大小。

一般来说，选择的固态继电器负载电压和电流应该比实际负载的电压和电流大一些，以确保固态继电器的正常工作。

控制电压和电流固态继电器的控制电压和电流往往是由控制器或 PLC 输出的，因此需要了解控制器或 PLC 的输出电压和电流。

在选择固态继电器时，需要确保其控制端的输入电压和电流与控制器或 PLC 的输出电压和电流匹配。

适应环境条件固态继电器通常需要在恶劣的工业环境中工作，因此需要选择能够适应环境条件的固态继电器。

例如，在高温环境下工作时，需要选择能够耐受高温的固态继电器。

固态继电器的使用在使用固态继电器时，需要注意以下几个方面。

预热由于固态继电器是通过电子器件实现的，因此在工作前需要预热一段时间。

固态继电器使用方法固态继电器（Solid State Relay，简称SSR）是一种电子开关设备，用于控制高电压或高电流负载。

与传统的机械继电器相比，固态继电器具有快速响应、寿命长、噪音小、体积小、可靠性高等优势。

以下是固态继电器的使用方法：1.确认负载和输入电压要求：在选择固态继电器之前，首先需要确定所要控制的负载类型和工作电压范围。

负载类型可以是交流（AC）或直流（DC），并且注意不要超过固态继电器的额定电流和额定电压。

2.连接固态继电器：将输入端（控制信号）连接到驱动电源，通常为低电平或低电流的信号源。

固态继电器通常有驱动电流范围，确保输入信号在范围内。

将负载连接到输出端，确保正确接线，以避免错误操作。

3.热沉散热器的使用：若要控制高功率负载或频繁开关负载，可能会产生较大的热量。

在这种情况下，使用热沉散热器来帮助散发热量以确保固态继电器的可靠性和寿命。

4.隔离输入和输出：固态继电器通常具有隔离功能，即输入和输出之间具有电气隔离。

这样可以防止不同系统之间的电气干扰，并提高安全性。

确保正常工作时输入和输出之间没有短路。

5.控制信号和状态指示：控制固态继电器的开关信号可以是数字脉冲、逻辑电平、变阻器等。

在选择控制信号时，需确保信号源与固态继电器的驱动电流适配。

同时，确认固态继电器的工作状态可通过指示灯或状态信号获取。

6.防护措施：合理使用过流保护、过压保护以及电源滤波器等辅助设备，以确保固态继电器正常工作和负载安全。

此外，在进行维修或更换固态继电器时，应断开电源，避免触电危险。

7.测试和验证：在安装固态继电器后，进行相关的测试和验证以确保其可靠性和正确性。

测试可以包括使用控制信号，观察负载电动势表现、固态继电器的响应时间和温度升高情况等。

总结来说，固态继电器的使用方法包括选型、连接、散热、隔离、控制信号、状态指示、防护措施、测试和验证等。

正确使用固态继电器可以确保负载的正常工作，延长设备寿命，并提高系统的可靠性和安全性。

固态继电器的技术参数工作原理及其选型固态继电器（Solid State Relay，简称SSR）是一种使用固态材料和电子元器件构成的电子开关，其功能与传统的电磁继电器类似，可以实现电流和电压的控制和隔离。

相比传统的电磁继电器，固态继电器具有体积小、寿命长、响应速度快、可靠性高等优点。

1.技术参数：(1)控制电压范围：一般为3-32VDC，在不同类型的SSR中会有一定的区别。

(2)最大负载电流：表示SSR能够控制的负载电流的最大值。

(3)控制电流：表示SSR自身工作所需的电流。

(4)输入-输出耐压：表示输入与输出之间的绝缘耐压能力。

(5)开关时间：表示SSR的响应时间，即控制信号发出后，SSR从关到开的时间。

(6)工作温度范围：表示SSR能够正常工作的温度范围。

(7)继电器形式：主要有单相继电器、三相继电器、DIN导轨式继电器等形式，适用于不同的电路需求。

2.工作原理：固态继电器的核心部分是半导体器件，包括控制器和输出器。

其中，控制器接受外部的控制信号，经过驱动电路放大后，通过半导体开关控制输出器的通断。

输出器由半导体功率器件构成，能够承受较大的电流和电压。

当控制器输入的控制信号变化时，控制器会根据输入的信号类型（模拟量或数字量）和设定的逻辑关系，通过控制开关控制输出器的通断。

3.选型：(1)负载类型：首先需要明确控制的负载类型，例如是交流负载还是直流负载，以及负载的电流和电压范围。

(2)负载电流：根据实际需求选择合适的负载电流范围的SSR。

(3)控制电压：根据控制信号的电压范围选择合适的固态继电器。

(4)继电器类型：根据实际需求选择合适的继电器类型，如单相继电器、三相继电器等。

(5)工作温度范围：根据实际应用环境选择合适的工作温度范围的SSR。

(6)继电器尺寸：根据安装空间大小选取合适的继电器尺寸。

总之，选择固态继电器主要需要考虑负载类型、负载电流、控制电压、工作温度范围等因素，以及实际应用中对于继电器的尺寸和功能等要求。
