星三角启动中，空气开关、交流接触器、热继电器如何选型默认分类2010-10-31 22:21:36 阅读858 评论0 字号：大中小订阅星三角降压启动时，启动电流远比满压时启动电流小，理论上讲是降压启时的三分之一，大约是额定电流的2倍左右。
所以电路中三个接触器额定电流规格可以小于满压启动时的数值。
根据电路图，主接触器和封角接触器所承担的都是相电流，所以使用的都是同规格的接触器，一般按相电流的1.2倍选择.75KW电机额定电流按150A计算，150×1.2＝230A。
没有230A的接触器，所以选择CJ20—250A的接触器。
封星的接触器工作时间短，并且是相电流，所以选的比上两个接触器可以小一个档次，选CJ20—160的就可以了。
空气开关可以选择400A的塑料外壳式断路器。
在星三角启动电路设计中，55KW以上的电机星三角启动时，控制电路都要加中间继电路，目的就是为了在星三角转换过程中，由于启动时间短，电弧不能完全熄灭造成的相间短路，这样控制回路复杂，增加了故障率和可靠性，所以应该用自耦降压启动。
各人观点。
断路器、接触器、热继电器选型实例电气自动化2010-03-13 11:30:09 阅读495 评论0 字号：大中小订阅一、有台15KW，380V三相电机，功率因数0.9，计算电机额定电流，选择相应的断路器（1.1=1.3Ie）接触器（1.3=1.5Ie）热继电器（1.1=1.3Ie）写出相应整定范围，并选择相应导线规格。
P=1.732UI*0.9=592.34I,额定电流I=15000/592.344=25.33A≈26A。
断路器的电流=1.3*26=33.8A，应该选取35A接触器的电流=1.5*26=39A，应该选取40A热继电器的电流=1.3*26=33.8A，应该选取35A15KW电动机的电缆应该选都是16平方*3加10平方接地.二、额定功率是75KW电压380V的电动机如何选择电流表;电流互感器;控制用的断路器,交流接触器的型号?额定功率是75KW电压380V的电动机，In=75×2=150，电流表的量程（X）可根据2X/3=150得（X=225），取近似值可选200/5的电流表。
1选用继电器的一般原则怎样才能正确地选用继电器呢？一是要做到“知已知彼”,即首先必须对继电器所控制的对象一一被控回路的性质、特点以及对继电器的要求等都要有周密地考察和透彻地了解。
其次，对继电器本身的各种特性一一原理、使用条件、技术参数、结构工艺特点以及规格型号等,做到全面的掌握与认真分析；二是按“价值工程”原则，从先进性、合理性、可用性、经济性全面考虑，作到正确地选用和使用继电器。
正确选用继电器的原则具体来讲应该是：(1)继电器的主要技术性能，如触点负荷,动作时间参数，机械和电气寿命等,应满足整机系统的要求；(2)继电器的结构型式(包括安装方式)与外形尺寸应能适合使用条件的需要；(3)经济合理。
2选用提纲为了减少继电器选用中的随意性，提高自主性，选用前应编写选用提纲,一般包括以下要素：(1)气候应力作用要素温度范围：湿度范围；大气压力；沿海大气；砂尘污染；化学污染；磁干扰；其它特殊气候应力。
(2)机械应力作用要素振动应力；冲击应力；离心作用及其它。
(3)输入参量要素交流参量激励；直流参量激励；温度变化影响；有或无触点开关激励方式；固体器件开关激励方式；远距离有线激励方式；互相干扰等激励因素；低压激励与高压(强电回路)输出隔离因素等。
(4)输出参量要素白炽灯；容性负载；电机负载；电感器、螺线管、接触器线圈、扼流圈负载；直流阻性负载；中等电流负载；低电平负载；干电路负载等。
(5)安装方式要求焊接式、插入式、螺钉式或其它(如导轨式安装等)(6)安全要素阻燃要求；过载能力要求；绝缘抗电水平。
(7)筛选要求筛选要求包括筛选的项目、所加应力，监测水平、监测手段、失效判据等。
(8)失效率要求与可靠性评估失效判据；失效率评估及置信度。
3选用电磁继电器的一般步聚：作为选用继电器的第一步，是确定其应用分类，由此初选一种在给定条件下曾经有过成功应用的继电器类型，然后按下列步聚使所选用继电器最适合于规定应用。
(1)按照输入的信号确定继电器的种类不同作用原理或结构特征的继电器，其要求输入的信号的性质是不同的。
继电器的选型范文
请自行搜集资料
一、继电器的选择
1、要选择的继电器类型
继电器分为AC继电器、DC继电器和特殊用途继电器，其中AC继电器有脉冲式继电器、定时式继电器、半波式继电器、专用继电器、分合式继电器、滑动式继电器等，DC继电器有直流延时继电器、直流电动继电器，特殊用途继电器有电磁互锁继电器、磁控继电器、光电耦合继电器、气动继电器和真空继电器等。
2、继电器的动作电压和电流
继电器的动作电压是指继电器正常情况下需要接收到的外界电压，是继电器正常工作的前提，一般情况下可以接受AC电源或DC电源，动作电压应符合继电器产品的规定。
继电器的动作电流是指继电器在动作后，需要切换的负载电流，它决定了继电器的负载能力，一般情况下，动作电流应符合继电器的规定，因为超过额定动作电流时，继电器会损坏。
二、继电器的选择原则
1、要考虑继电器的额定动作电压和电流，确定继电器的动作电压和电流范围。
2、要根据继电器的工作用途，选择适合的类型，考虑继电器的电压等级和电流等级。
继电器选型及注意事项1. 继电器的基本概念继电器是一种电控制设备，通过电磁吸合和断开触点来实现电路的开关。
它可以放大信号、隔离高低压、进行多路切换等功能，被广泛应用于自动控制系统中。
2. 继电器的选型要点在选择继电器时，需要考虑以下几个要点：2.1 电流和电压要求根据所控制的负载电流和电压需求，选择适当的继电器型号。
通常继电器会有两个额定值：触点额定负载和线圈额定电流。
2.2 开关容量开关容量是指继电器能够承受的最大负载能力。
根据实际负载需求，选择具有足够开关容量的继电器。
2.3 动作时间和释放时间动作时间是指继电器从加入激励信号到触点完全吸合所需要的时间；释放时间是指继电器从断开激励信号到触点完全断开所需要的时间。
根据实际应用需求，选择具有合适动作时间和释放时间的继电器。
2.4 绝缘强度继电器的绝缘强度是指在额定工作电压下，触点和线圈之间以及触点之间的绝缘能力。
根据实际工作环境和安全要求，选择具有足够绝缘强度的继电器。
2.5 寿命和可靠性寿命是指继电器在额定负载下能够正常工作的时间。
可靠性是指继电器在长期使用中不会出现故障的能力。
根据实际需求，选择具有较长寿命和高可靠性的继电器。
3. 继电器选型注意事项在进行继电器选型时，还需要注意以下几个方面：3.1 环境适应性根据实际工作环境，选择具有良好环境适应性的继电器。
在高温或潮湿环境下工作的场合，选择具有防尘、防水等特性的继电器。
3.2 安装方式根据实际安装要求，选择合适的安装方式。
常见的安装方式包括插座式、焊接式、导轨式等。
确保选用的继电器与所需安装方式相匹配。
3.3 接线方式根据实际接线需求，选择合适的接线方式。
常见的接线方式包括插座式、螺钉式、端子式等。
确保选用的继电器与所需接线方式相匹配。
3.4 抗干扰能力在一些特殊环境中，如强电磁干扰、电压波动较大等情况下，需要选择具有较强抗干扰能力的继电器，以保证系统的稳定性和可靠性。
3.5 成本考虑在选型过程中，除了满足技术要求外，还需要考虑成本因素。
继电器选型指南
在选择继电器时为了能够准确使用，你必须了解你所需的条件,并且懂得如何选择适用的继电器，在某些时候继电器的接点、线圈和环境条件是非常重要的。
下列整理出的参考特性和注意事项有助于选择合适的继电器。
如何选择合适的继电器重点如下：
(A)线圈部分的考虑
1、线圈电压是DC还是AC?
2、所供电压的波形
3、砺磁方法和电流
特殊砺磁电流的必要性
4、线圈阻抗
动作和开放电压
5、动作和开放时间
(B)接点部分的考虑
1、接点形式和接点组数
2、接点负载
是AC还是DC?阻性还是感性、容性或综合的？是否有反电动势或冲击电流存在？
3、接点负载水平
电流大小及电流负载是否接通？
4、动作切换频率
5、对电寿命动作次数的要求
(C)环境
1、环境温度和湿度的范围
2、大气环境
3、振动和冲击
(D)绝缘
1、耐压强度
2、绝缘电阻(E)安装
1、外部尺寸
2、端子安装和焊接
3、安装方法
(F)其它
1、安全标准和其它标准是否有要求
2、是否存在特殊特性或条件。

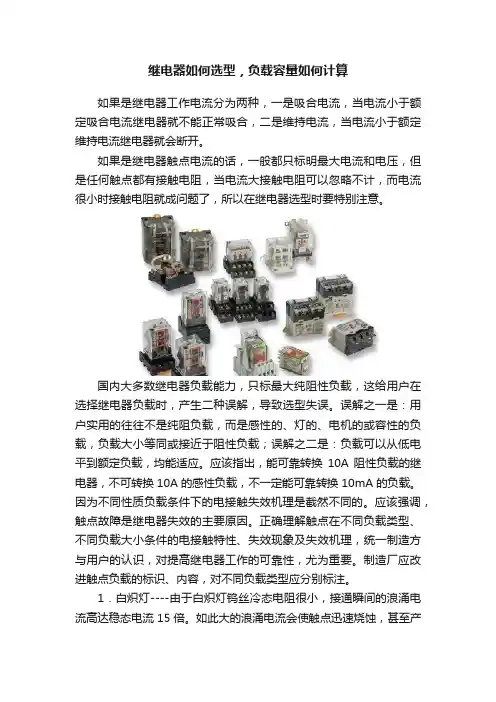

继电器如何选型，负载容量如何计算如果是继电器工作电流分为两种，一是吸合电流，当电流小于额定吸合电流继电器就不能正常吸合，二是维持电流，当电流小于额定维持电流继电器就会断开。
如果是继电器触点电流的话，一般都只标明最大电流和电压，但是任何触点都有接触电阻，当电流大接触电阻可以忽略不计，而电流很小时接触电阻就成问题了，所以在继电器选型时要特别注意。
国内大多数继电器负载能力，只标最大纯阻性负载，这给用户在选择继电器负载时，产生二种误解，导致选型失误。
误解之一是：用户实用的往往不是纯阻负载，而是感性的、灯的、电机的或容性的负载，负载大小等同或接近于阻性负载；误解之二是：负载可以从低电平到额定负载，均能适应。
应该指出，能可靠转换10A阻性负载的继电器，不可转换10A的感性负载，不一定能可靠转换10mA的负载。
因为不同性质负载条件下的电接触失效机理是截然不同的。
应该强调，触点故障是继电器失效的主要原因。
正确理解触点在不同负载类型、不同负载大小条件的电接触特性、失效现象及失效机理，统一制造方与用户的认识，对提高继电器工作的可靠性，尤为重要。
制造厂应改进触点负载的标识、内容，对不同负载类型应分别标注。
1．白炽灯----由于白炽灯钨丝冷态电阻很小，接通瞬间的浪涌电流高达稳态电流15倍。
如此大的浪涌电流会使触点迅速烧蚀，甚至产出熔焊失效。
一般可串入限流电阻来减少浪涌电流。
2．电机负载----电动机静止时输入阻抗很小，启动瞬间浪涌电流很大。
电流注入后，电流和磁场相互作用产生转矩。
当电动机启动后，产生内部电动势，致使触点电流趋于减小，关断时，触点间出现反电势，常常会引起拉弧，造成触点烧蚀。
不过，电机是缓慢地停下来，电机内部贮存的电磁能，动能转换成热能消耗掉一部分，反电势不会太高。
3．感性负载----电感器、电磁铁、接触器线圈、轭流圈等都是感性负载。
接通瞬间，电磁线圈有抑制电流上升的功能，不会出现浪涌电流；但关断时，贮存在电磁线圈中的电磁能通过触点间燃弧消耗掉，这将导致触点烧蚀，金属转移、沾结。
电力设备的继电器选型与调试方法继电器是电力系统中一种常见的电气设备，用于完成电气信号的转换、放大、分配和保护等功能。
继电器的选型和调试方法对电力设备的正常运行和系统的安全性至关重要。
本文将介绍电力设备继电器选型与调试方法。
一、继电器选型继电器的选型应综合考虑以下几个方面：1. 继电器的电流和电压等级：根据所需的电流和电压等级选择合适的继电器。
继电器的额定电流和电压要大于待测设备的工作电流和电压，以确保继电器能够正常工作。
2. 继电器的类型：根据具体的应用要求选择合适的继电器类型，例如电磁继电器、固态继电器、时间继电器等。
不同类型的继电器具有不同的特点和应用范围，需根据具体情况进行选择。
3. 继电器的触点容量：触点容量是指继电器能够承受的最大负荷电流或电压。
在选型时需要考虑所需的负荷容量，确保继电器能够正常工作并满足负荷要求。
4. 继电器的响应时间：响应时间是指继电器动作所需的时间。
对于某些需要快速响应的应用，需要选择响应时间较短的继电器，以确保正常的信号转换和保护功能。
二、继电器调试方法继电器的调试是确保其正常工作的重要环节，包括以下几个方面：1. 连接检查：在调试继电器之前，要仔细检查继电器和待测设备之间的连接，确保连接正确可靠。
特别注意继电器的线路接线和接地是否符合要求。
2. 参数设置：根据继电器的使用要求，设置合适的工作参数。
包括触发电流、动作时间、释放时间等，确保继电器按照预期工作。
3. 保护功能测试：继电器通常具有过流保护、过压保护等功能。
在调试时，应模拟各种故障条件，测试继电器的保护功能，确保在异常情况下能够及时切断电路。
4. 动作测试：通过输入不同的信号，测试继电器的动作和释放过程。
观察继电器是否能够准确地响应和动作，并检查继电器是否存在卡死或其他故障。
5. 故障排除：如果在调试过程中发现继电器有异常情况，需要进行故障排除。
可以检查继电器的线路连接、参数设置等，也可以更换继电器进行重新调试。
一、继电器的工作原理和特性
继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。
故在电路中起着自动调节、安全保护、转换电路等作用。
1、电磁继电器的工作原理和特性
电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。
只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。
当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。
这样吸合、释放，从而达到了在电路中的导通、切断的目的。
对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。
2、热敏干簧继电器的工作原理和特性
热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。
它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。
热敏干簧继电器不用线圈励磁，而由恒磁环产生的磁力驱动开关动作。
恒磁环能否向干簧管提供磁力是由感温磁环的温控特性决定的。
3、固态继电器（SSR）的工作原理和特性
固态继电器是一种两个接线端为输入端，另两个接线端为输出端的四端器件，中间采用隔离器件实现输入输出的电隔离。
固态继电器按负载电源类型可分为交流型和直流型。
按开关型式可分为常开型和常闭型。
按隔离型式可分为混合型、变压器隔离型和光电隔离型，以光电隔离型为最多。
.
二、继电器主要产品技术参数
1、额定工作电压
是指继电器正常工作时线圈所需要的电压。
根据继电器的型号不同，可以是交流电压，也可以是直流电压。
2、直流电阻
是指继电器中线圈的直流电阻，可以通过万能表测量。
3、吸合电流
是指继电器能够产生吸合动作的最小电流。
在正常使用时，给定的电流必须略大于吸合电流，这样继电器才能稳定地工作。
而对于线圈所加的工作电压，一般不要超过额定工作电压的1.5倍，否则会产生较大的电流而把线圈烧毁。
4、释放电流
是指继电器产生释放动作的最大电流。
当继电器吸合状态的电流减小到一定程度时，继电器就会恢复到未通电的释放状态。
这时的电流远远小于吸合电流。
5、触点切换电压和电流
是指继电器允许加载的电压和电流。
它决定了继电器能控制电压和电流的大小，使用时不能超过此值，否则很容易损坏继电器的触点。
三、继电器测试
1、测触点电阻
用万能表的电阻档，测量常闭触点与动点电阻，其阻值应为0；而常开触点与动点的阻值就为无穷大。
由此可以区别出那个是常闭触点，那个是常开触点。
2、测线圈电阻
可用万能表R×10Ω档测量继电器线圈的阻值，从而判断该线圈是否存在着开路现象。
3、测量吸合电压和吸合电流
找来可调稳压电源和电流表，给继电器输入一组电压，且在供电回路中串入电流表进行监测。
慢慢调高电源电压，听到继电器吸合声时，记下该吸合电压和吸合电流。
为求准确，可以试多几次而求平均值。
4、测量释放电压和释放电流
也是像上述那样连接测试，当继电器发生吸合后，再逐渐降低供电电压，当听到继电器再次发生释放声音时，记下此时的电压和电流，亦可尝试多几次而取得平均的释放电压和释放电流。
一般情况下，继电器的释放电压约在吸合电压的10~50％，如果释放电压太小（小于1/10的吸合电压），则不能正常使用了，这样会对电路的稳定性造成威胁，工作不可靠。
四、继电器的电符号和触点形式
继电器线圈在电路中用一个长方框符号表示，如果继电器有两个线圈，就画两个并列的长方框。
同时在长方框内或长方框旁标上继电器的文字符号“J”。
继电器的触点有两种表示方法：一种是把它们直接画在长方框一侧，这种表示法较为直观。
另一种是按照电路连接的需要，把各个触点分别画到各自的控制电路中，通常在同一继电器的触点与线圈旁分别标注上相同的文字符号，并将触点组编上号码，以示区别。
继电器的触点有三种基本形式：
1.动合型（H型）线圈不通电时两触点是断开的，通电后，两个触点就闭合。
以合字的拼音字头“H”表示。
2.动断型（D型）线圈不通电时两触点是闭合的，通电后两个触点就断开。
用断字的拼音字头“D”表示。
3.转换型（Z型）这是触点组型。
这种触点组共有三个触点，即中间是动触点，上下各一个静触点。
线圈不通电时，动触点和其中一个静触点断开和另一个闭合，线圈通电后，动触点就移动，使原来断开的成闭合，原来闭合的成断开状态，达到转换的目的。
这样的触点组称为转换触点。
用“转”字的拼音字头“z”表示。
五、继电器的选用
1.先了解必要的条件：①控制电路的电源电压，能提供的最大电流；②被控制电路中的电压和电流；③被控电路需要几组、什么形式的触点。
选用继电器时，一般控制电路的电源电压可作为选用的依据。
控制电路应能给继电器提供足够的工作电流，否则继电器吸合是不稳定的。
2.查阅有关资料确定使用条件后，可查找相关资料，找出需要的继电器的型号和规格号。
若手头已有继电器，可依据资料核对是否可以利用。
最后考虑尺寸是否合适。
3.注意器具的容积。
若是用于一般用电器，除考虑机箱容积外，小型继电器主要考虑电路板安装布局。
对于小型电器，如玩具、遥控装置则应选用超小型继电器产品。
