电缆的单盘检验与配盘

铁路通信电缆测试及配盘工艺要求及方法1、技术要求（1）电缆配盘技术要求1）在一定的地段配设一定长度的电缆，以避免任意截断电缆，避免增加接头，浪费材料。

管道电缆配盘前，应自行测量管道长度（核实及修正设计图纸所标数值），根据实际测量长度进行配盘（全塑电缆严禁在管道中间接头），合理计算电缆在人（手）孔中的迂回长度、电缆接头的重叠长度和接续的操作长度。

2）根据电缆结构配盘：同一地段应布放同一类型的电缆，并根据自然地势等情况，在必要的地段按设计配置不同结构的电缆（如铠装电缆等）。

3）当低频四线组需要加感时，应按下列要求进行配盘：①根据设计要求按1.5km或2km加感节距进行配盘，相邻节距间的配盘偏差应不大于5%，进入通信站应考虑半节距加感。

①车站引入电缆的长度，应计算在加感节距内，环引长度全部计入节距，桥引长度可按1/2计入节距。

①节距内采用电容耦合K1和对地不平衡电容e1、e2值相互抵消的方法，并确定各接续点交叉形式。

（2）电缆单盘测试1）根据出厂记录并对照实物检查电缆程式、芯径、绝缘介质、外护层、色谱标识及其他机械物理特性，符合相关技术标准的规定。

2）开盘检验电缆端面，确定A、B端。

3）对号检查所有芯线有无断线、混线等障碍。

4）检测芯线的单线电阻。

5）检测每一根芯线对其他所有芯线及金属护套之间的绝缘电阻。

6）检测低频四线组电缆电性能指标应符合下表要求。

▲低频四线组电缆电性能指标注：L为被测电缆长度7）检测铜芯聚烯烃绝缘铝塑综合护层市内通信电缆性能应符合下表的要求。

▲铜芯聚烯烃绝缘铝塑综合护层市内通信电缆特性要求注：L为被测电缆长度。

8）采用其他型号的电缆时，应符合相关技术标准的规定。

2、工艺流程▲工艺流程图3、施工方法（1）施工准备1）测试仪表经计量检验合格，并在计量检验有效期内。

2）已将施工图纸、电缆订货合同、电缆参数及指标、定测台账、径路复测台账等对施工人员进行技术交底。

3）电缆单盘出厂资料齐全。

光缆单盘检验(一)光缆的单盘检验单盘光(电)缆检验应在光(电)缆运达现场分屯点后进行。

主要进行外观检查和光(电)特性测试。

1.外观检查2.光缆的光电性能检验光缆的光电特性检验包括光缆长度的复测、光缆单盘损耗测量、光纤后向散射信号曲线观查和光缆护层的绝缘检查等内容。

(1)光缆长度复测100%抽样，按厂家标明的折射率系数用光时域反射仪(OTDR)测试光纤长度;按厂家标明的扭绞系数计算单盘光缆长度(一般规定厂家出厂长度只允许正偏差，当发现负偏差时应重点测量，以得出光缆的实际长度)。

(2)光缆单盘损耗用后向散射法(OTDR法)测试，应加1 ~2km的标准光纤(尾纤)，以消除OTDR的盲区，做好记录。

(3)光纤后向散射信号曲线观查判断光缆在成缆或运输过程中光纤是否被压伤、断裂或轻微裂伤，同时还可观查光纤随长度的损耗分布是否均匀，光纤是否存在缺陷。

(4)光缆护层的绝缘检查除特殊要求外施工现场一般不进行测量。

但对缆盘的包装，光缆的外护层要进行目视检查。

(二)光缆配盘1.光缆配盘要求精致准确。

2.配盘时对接头的考虑3.光缆端别按顺序配置，一般不得倒置。

几分支光缆的端别，应服从主干光缆的端别。

4.光缆配盘时，如在中继段内有水线防护要求的特殊类型光缆应先确定其位置，然后从特殊光缆接头点向两端配光缆。

(一)光缆的单盘检验单盘光(电)缆检验应在光(电)缆运达现场分屯点后进行。

主要进行外观检查和光(电)特性测试。

1.外观检查2.光缆的光电性能检验光缆的光电特性检验包括光缆长度的复测、光缆单盘损耗测量、光纤后向散射信号曲线观查和光缆护层的绝缘检查等内容。

(1)光缆长度复测100%抽样，按厂家标明的折射率系数用光时域反射仪(OTDR)测试光纤长度;按厂家标明的扭绞系数计算单盘光缆长度(一般规定厂家出厂长度只允许正偏差，当发现负偏差时应重点测量，以得出光缆的实际长度)。

(2)光缆单盘损耗用后向散射法(OTDR法)测试，应加1 ~2km的标准光纤(尾纤)，以消除OTDR的盲区，做好记录。

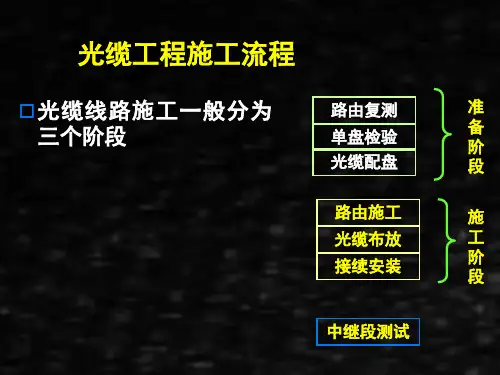

第1篇一、施工准备阶段1. 设计审查：在施工前，对设计图纸进行审查，确保设计合理、可行，符合相关规范要求。

2. 材料准备：根据设计要求，准备所需的光缆、光纤、接头盒、接续设备、测试仪器等材料。

3. 施工队伍培训：对施工人员进行专业培训，确保施工人员掌握光缆线路施工技术、安全操作规程等。

4. 施工现场勘察：对施工现场进行勘察，了解地形、地貌、地质等情况，为施工提供依据。

5. 施工方案编制：根据勘察结果和设计要求，编制施工方案，明确施工步骤、质量标准、安全措施等。

二、光缆敷设阶段1. 路由复测：根据设计图纸，对光缆敷设路由进行复测，确保路由准确无误。

2. 支撑系统搭建：根据路由复测结果，搭建光缆敷设所需的支撑系统，如杆塔、电缆槽道等。

3. 光缆敷设：按照设计要求，将光缆敷设到支撑系统上，确保光缆敷设平直、整齐。

4. 光缆固定：对敷设好的光缆进行固定，防止光缆在运输、施工过程中出现位移。

5. 光缆保护：对光缆进行保护，如埋地、铺设防护层等，确保光缆安全。

三、光缆接续阶段1. 接续设备调试：对光缆接续设备进行调试，确保设备正常运行。

2. 光纤对接：将两根光缆中的光纤进行对接，确保对接质量。

3. 接续测试：对接续后的光缆进行测试，确保接续质量符合要求。

4. 接续封装：对接续后的光缆进行封装，防止灰尘、水分等侵入。

四、中继段竣工测试阶段1. 线路测试：对敷设好的光缆线路进行测试，包括光纤长度、衰减、色散等参数。

2. 接续测试：对接续后的光缆进行测试，确保接续质量。

3. 系统测试：对整个通信系统进行测试，确保系统正常运行。

五、竣工验收阶段1. 工程资料整理：整理施工过程中的各类资料，包括设计图纸、施工记录、测试报告等。

2. 工程验收：组织专家对工程进行验收，确保工程符合设计要求和质量标准。

3. 工程移交：将工程移交给用户，并做好相关培训工作。

4. 工程维护：建立光缆线路维护制度，确保光缆线路安全、稳定运行。

总之，光缆的施工程序包括施工准备、敷设、接续、测试和竣工验收五个阶段。

专业工程管理与实务(通信与广电)笔记1L412040微波通信和卫星通信系统调测1L412040微波通信和卫星通信系统调测知识点：1）熟悉SDH微波设备及系统调测2）了解卫星通信系统测试及入网验证测试1L412041熟悉SDH微波设备及系统调测一、微波设备单机调测（以SDH数字微波为例）（一）SDH微波接收设备测试SDH微波接收设备测试项目包括：1．接收机门限电平；2．自动增益控制范围；3．收信机本振频率偏差；4．收信机中频输出电平。

（二）SDH微波发信设备单机测试SDH微波发信设备单机测试项目包括：1．发信机输出功率；2．发信机中频输入电平；用功率计在调制器中频输出口测试的中频电平就是发信机中频输入电平；3．发信机ATPC控制范围；4．发信机本振频率的偏差；用频率计在收信本振源输出口测试其频率；5．发信机三阶交调（IM3在额定发射功率时测试）。

（三）天馈线系统测试天馈线系统测试项目包括天线方向、交叉极化鉴别率（XP'D) ,馈线电压驻波比。

二、中继段测试项目中继段测试项目包括中频幅频特性和中频群时延响应特性测试、分集系统绝对时延差(DARE）的测试和调整。

三、系统测试（一）保护倒换功能的验证包括人工模式保护倒换功能的验证、验证自动倒换功能、验证波道倒换的优先级（二）数字微波通道的测试1．误码性能测试2. SDH设备输出端最大固有抖动的测试。

3. SDH网络输入端抖动容限的测试4．联络公务信道的测试四、网管系统的测试SDH微波网络管理是电信管理网（TMN）中的一个子集，它负责对微波SDH各网络单元（NE）进行管理，采用分布管理过程，一般分为网元层、网元管理层、网络管理层。

具备下述功能：（一）故障、告警和维护管理功能（二）系统配置功能（三）性能管理功能（四）统计功能（五）安全管理功能1L412042了解卫星通信系统测试及入网验证测试1L412050电源施工技术1L412050电源施工技术知识点：1) 掌握电源施工安装工艺和技术要求2) 掌握电源系统加电检验和电池充放电要求1L412051掌握电源施工安装工艺和技术要求一、配电设备的安装各种电源设备规格、数量应符合工程设计要求，并应有出厂检验合格证、入网许可证。

什么是光缆的单盘检验光缆的单盘检验是对运到现场的光缆及连接器材的规格、数量进行核对、清点、外观检查和光电主要特性的测量。

光缆在敷设之前，必须进行单盘检验和配盘工作。

光缆单盘检验的内容：1、单盘数据的收集(盘面数据记入工程竣工资料)。

2、光缆长度的复测(注意纤长与缆长的区别)。

3、光缆单盘损耗测量(三种方法的取定)。

4、光缆护层的绝缘检查。

5、其它器材的检查。

扩展资料：光缆的单盘检验，是一项复杂、细致、技术性较强的工作。

它对确保工程的工期、施工质量，对于保证今后的通信质量、工程经济效益、维护使用及线路寿命有着重大影响。

单盘检验工作包括通过检验以确认光缆和器材的数量、质量是否达到设计文件或合同规定的有关要求。

同时，检验工作对分清光缆、器材质量的责任方，维护施工企业的信誉，都有不可低估的影响。

因此，必须按规范要求和设计文件或合同书规定的指标进行严格的检验。

光缆单盘损耗测量：光纤的光损耗，是指光信号沿光纤波导传输过程中光功率的衰减。

不同波长的衰减是不同的。

单位长度上的损耗量称损耗常数，单位为dB／km。

单盘检验，主要是测量出其损耗常数。

光缆检验结构程式的选择：长途干线光缆应采用波长1310nm窗口，并能在1550nm窗口使用的单模光纤；光纤筛选张力应不小于5N（牛顿）；采用无金属线对光缆，在雷击严重或强电影响地段可采用非金属构件加强芯光缆，光缆芯采用充油膏结构。

光缆护层结构选择的规定：架空和管道光缆（简易塑料管管道）为防潮层+PE外护层；直埋光缆为防潮层+PE内护层+钢带铠装层+PE外护层；水底光缆为防潮层+PE内护层+粗钢丝铠装层+PE外护层。

当疲劳参数n一定时，纤维的寿命ts只与所承受到的应力σ有关，因此，减小纤维承受到的应力是提高光纤使用寿命的一种方法。

当人们制造光纤时，在光纤表面上形成一种压缩应力以对抗所承受到的张应力，使张应力减到尽可能小的程度，由此就产生了压应力包层技术来制造光纤。

参考资料来源：人民网-国家特种电缆质检中心正式通过国家认监委资格授权参考资料来源：人民网-百色供电局对町雄线、那振线光缆进行验收。

电缆单盘测试一、测试目的电缆单盘测试是进货检验的主要项目。

它除对出厂主要电气指标进行验收外，还要为施工配盘提供准确的、必要的技术数据。

表1.1 单盘测试质量技术标准序号 1 1.1 1.2 1.3 项目数字通信四线组（0.9mm）导线直流电阻Ω/km（20℃）绝缘电阻MΩ.km 组内回路间远端串音防卫度（同向传输） 1MHz dB/km 1.4 100% 80% （注：8%的盘数允许二个数据低2 dB）组内回路间近端串音衰减（反向传输） 1MΩdB/km 2 2.1 2.2 2.3 3 3.1 3.2 100% 80% （注：8%的盘数允许二个数据低2 dB）低频四线组（0.9mm）导线直流电阻Ω/km（20℃）绝缘电阻MΩ.km 电容耦合Pf/km K1平均值最大值 C1 C2 平均值最大值对绞组（0.7mm）导线直流电阻Ω/km（20℃）绝缘电阻MΩ.km ≤48 ≥5000 ≤28.5 ≥10000 ≥47 ≥52 ≥69 ≥74 ≤28.5≥10000 ≤81 ≤330 ≤330 ≤800 指标换算单位（单位为公里）�w L（电缆长度）�w 1/L -10lgL -10lgL/1000 -10lgL/1000 �w L �w 1/L �wL �w L �wL�w L �w L �w 1/L1二、作业程序2.1 测试准备工作。

2.1.1 电缆端头开剥。

(1)单盘电缆端头开剥一般为100mm-150mm，（不包括出厂原封焊粘连部分）。

对电缆头及其附近部位的压扁、撞伤，视情况进行切除后，再进行开剥。

(2) 记录有无气压 2.1.2 电缆盘标识用红漆在电缆盘上标明。

(1)电缆编号（一般用屯放点第一个字的汉语拼音字母和阿拉伯数字组成） (2)电缆端别（A外或B外）(3)电缆头A端一律用红漆在塑料护套上涂上一圈。

2.1.3 填写单盘测试记录表(1)出厂编号、自编盘号、制度长度、测试日期 (2)有无气压 (3)电缆端别 (4)测试温度 (5)各种异常情况2.1.4 测试仪表及主要物料 (1) 工测试仪表测试仪表须经过标准计量或检定后，才能使用，测试前必须检查、校验、以提高测试精度。
