电缆单盘测试维规一、引言电缆单盘测试是电缆工程中非常重要的一项测试工作，它可以帮助工程师快速准确地评估电缆的性能和质量。
本文将介绍电缆单盘测试的维规，包括测试的目的、测试环境、测试方法和测试指标等内容。
二、测试目的电缆单盘测试的主要目的是评估电缆的传输性能和质量，为电缆工程的设计、安装和维护提供依据。
通过测试，可以检测电缆中可能存在的故障和缺陷，及时采取措施进行修复和改进，确保电缆的正常运行。
三、测试环境电缆单盘测试需要在特定的环境下进行，以保证测试结果的准确性和可靠性。
测试环境应具备以下条件：1. 温度和湿度稳定：温度和湿度对电缆的性能有很大影响，测试环境应保持稳定，避免温度和湿度波动对测试结果的影响。
2. 电源稳定：测试设备和被测电缆的电源应稳定，以确保测试的准确性。
3. 无电磁干扰：测试环境应远离电磁干扰源，避免电磁干扰对测试结果的影响。
四、测试方法电缆单盘测试可以采用多种方法进行，常见的方法包括：1. 电阻测试：通过测量电缆的电阻来评估电缆的质量和接触状态。
低电阻值通常表示电缆的质量较好。
2. 绝缘电阻测试：通过测量电缆的绝缘电阻来评估电缆的绝缘性能。
高绝缘电阻值通常表示电缆的绝缘性能较好。
3. 电容测试：通过测量电缆的电容来评估电缆的质量和性能。
电容值越小，电缆的传输性能越好。
4. 阻抗测试：通过测量电缆的阻抗来评估电缆的传输性能。
阻抗值越小，电缆的传输性能越好。
5. 衰减测试：通过测量电缆的衰减来评估电缆的传输性能。
衰减值越小，电缆的传输性能越好。
五、测试指标电缆单盘测试的主要指标包括：1. 电阻：电缆的电阻值应符合设计要求，一般要求电阻值小于规定的最大允许值。
2. 绝缘电阻：电缆的绝缘电阻值应符合设计要求，一般要求绝缘电阻值大于规定的最小允许值。
3. 电容：电缆的电容值应符合设计要求，一般要求电容值小于规定的最大允许值。
4. 阻抗：电缆的阻抗值应符合设计要求，一般要求阻抗值小于规定的最大允许值。

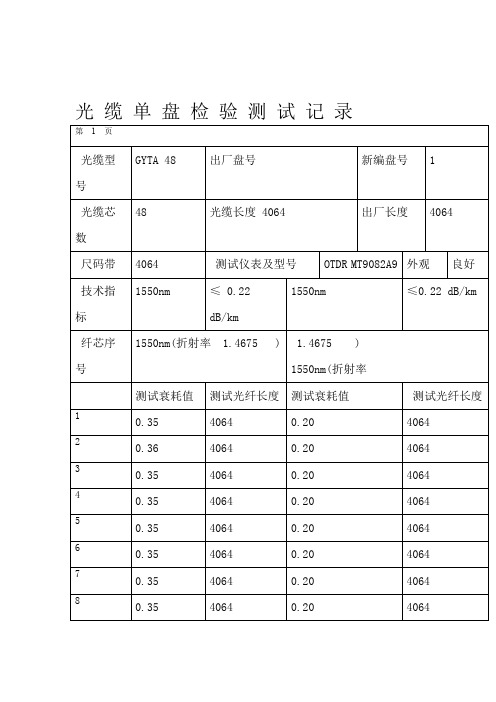

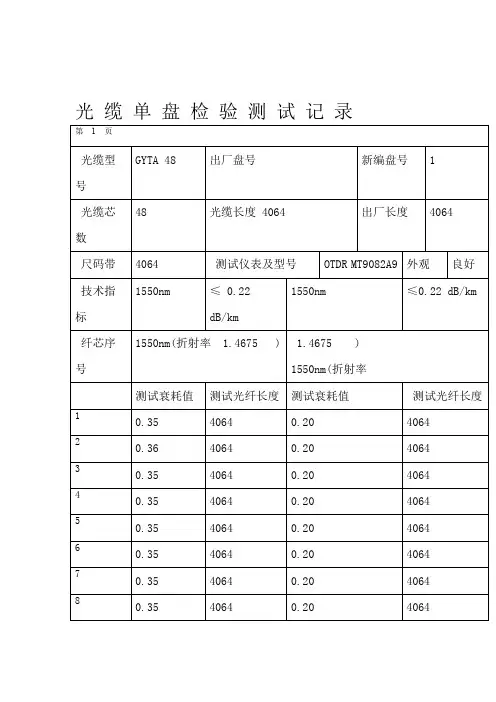

测试人员：监理人员：日期：2000年 11 月 6 日日期： 20000 年 11 月 6日测试人员：监理人员：日期：2000年 11 月 6 日日期： 20000 年 11 月 6日测试人员：监理人员：日期：2000年 11 月 6 日日期： 20000 年 11 月 6日测试人员：监理人员：日期：2000年 11 月 6 日日期： 20000 年 11 月 6日测试人员：监理人员：日期：2000年 11 月 6 日日期： 20000 年 11 月 6日测试人员：监理人员：日期：2000年 11 月 6 日日期： 20000 年 11 月 6日测试人员：监理人员：日期：2000年 11 月 6 日日期： 20000 年 11 月 6日测试人员：监理人员：日期：2000年 11 月 6 日日期： 20000 年 11 月 6日光缆单盘检验测试记录第9测试人员：监理人员：日期：2000年 11 月 6 日日期： 20000 年 11 月 6日测试人员：监理人员：日期：2000年 11 月 6 日日期： 20000 年 11 月 6日测试人员：监理人员：日期：2000年 11 月 6 日日期： 20000 年 11 月 6日测试人员：监理人员：日期：2000年 11 月 6 日日期： 20000 年 11 月 6日测试人员：监理人员：日期：2000年 11 月 6 日日期： 20000 年 11 月 6日测试人员：监理人员：日期：2000年 11 月 6 日日期： 20000 年 11 月 6日测试人员：监理人员：日期：2000年 11 月 6 日日期： 20000 年 11 月 6日测试人员：监理人员：日期：2000年 11 月 6 日日期： 20000 年 11 月 6日测试人员：监理人员：日期：2000年 11 月 6 日日期： 20000 年 11 月 7日光缆单盘检验测试记录第18测试人员：监理人员：日期：2000年 11 月 6 日日期： 20000 年 11 月 7日测试人员：监理人员：日期：2000年 11 月 6 日日期： 20000 年 11 月 7日测试人员：监理人员：日期：2000年 11 月 6 日日期： 20000 年 11 月 7日测试人员：监理人员：日期：2000年 11 月 6 日日期： 20000 年 11 月 7日测试人员：监理人员：日期：2000年 11 月 6 日日期： 20000 年 11 月 7日测试人员：监理人员：日期：2000年 11 月 6 日日期： 20000 年 11 月 7日测试人员：监理人员：日期：2000年 11 月 6 日日期： 20000 年 11 月 7日测试人员：监理人员：日期：2000年 11 月 6 日日期： 20000 年 11 月 7日测试人员：监理人员：日期：2000年 11 月 6 日日期： 20000 年 11 月 7日光缆单盘检验测试记录第27测试人员：监理人员：日期：2000年 11 月 6 日日期： 20000 年 11 月 7日测试人员：监理人员：日期：2000年 11 月 6 日日期： 20000 年 11 月 7日测试人员：监理人员：日期：2000年 11 月 6 日日期： 20000 年 11 月 7日测试人员：监理人员：日期：2000年 11 月 6 日日期： 20000 年 11 月 7日测试人员：监理人员：日期：2000年 11 月 6 日日期： 20000 年 11 月 7日测试人员：监理人员：日期：2000年 11 月 6 日日期： 20000 年 11 月 7日测试人员：监理人员：日期：2000年 11 月 6 日日期： 20000 年 11 月 8日测试人员：监理人员：日期：2000年 11 月 6 日日期： 20000 年 11 月 8日测试人员：监理人员：日期：2000年 11 月 6 日日期： 20000 年 11 月 8日光缆单盘检验测试记录第36测试人员：监理人员：日期：2000年 11 月 6 日日期： 20000 年 11 月 8日测试人员：监理人员：日期：2000年 11 月 6 日日期： 20000 年 11 月 8日测试人员：监理人员：日期：2000年 11 月 6 日日期： 20000 年 11 月 8日测试人员：监理人员：日期：2000年 11 月 6 日日期： 20000 年 11 月 8日测试人员：监理人员：日期：2000年 11 月 6 日日期： 20000 年 11 月 8日测试人员：监理人员：日期：2000年 11 月 6 日日期： 20000 年 11 月 8日测试人员：监理人员：日期：2000年 11 月 6 日日期： 20000 年 11 月 8日测试人员：监理人员：日期：2000年 11 月 6 日日期： 20000 年 11 月 8日测试人员：监理人员：日期：2000年 11 月 6 日日期： 20000 年 11 月 8日光缆单盘检验测试记录第45测试人员：监理人员：日期：2000年 11 月 6 日日期： 20000 年 11 月 8。
光缆单盘检验测试记录日6 月11 年20000 日期：日 6 月11 年2000 日期：光缆单盘检验测试记录测试人员：监理人员：日 6 月11 年2000 日期：日6 月11 年20000 日期：光缆单盘检验测试记录测试人员：监理人员：日 6 月11 年2000 日期：日6 月11 年20000 日期：光缆单盘检验测试记录测试人员：监理人员：日 6 月11 年2000 日期：日6 月11 年20000 日期：光缆单盘检验测试记录测试人员：监理人员：日 6 月11 年2000 日期：日6 月11 年20000 日期：光缆单盘检验测试记录测试人员：监理人员：日期：2000年月11 20000 日期：年 6 日11 月 6 日光缆单盘检验测试记录测试人员： 监理人员：日 6月 11 年2000 日期： 日 6 月 11 年 20000 日期：光 缆 单 盘 检 验 测 试 记 录测试人员：监理人员：日期：2000年日6 年日期：20000 11 月11 月 6 日光缆单盘检验测试记录测试人员：监理人员：日 6 月11 年2000 日期：日6 月11 年20000 日期：光缆单盘检验测试记录测试人员：监理人员：日期：2000年日6 年日期：20000 11 月11 月 6 日光缆单盘检验测试记录测试人员：监理人员：日 6 月11 年2000 日期：日6 月11 年20000 日期：光缆单盘检验测试记录测试人员：监理人员：日期：2000年日6 年日期：20000 11 月11 月 6 日光缆单盘检验测试记录测试人员：监理人员：日 6 月11 年2000 日期：日6 月11 年20000 日期：光缆单盘检验测试记录测试人员：监理人员：日期：2000年日6 年日期：20000 11 月11 月 6 日光缆单盘检验测试记录测试人员：监理人员：日 6 月11 年2000 日期：日6 月11 年20000 日期：光缆单盘检验测试记录测试人员：监理人员：日期：2000年日6 年日期：20000 11 月11 月 6 日光缆单盘检验测试记录测试人员： 监理人员：日 6 月 11 年2000 日期： 日 7 月 11 年 20000日期：光 缆 单 盘 检 验 测 试 记 录测试人员：监理人员：日期：2000年日7 年日期：20000 11 月11 月 6 日光缆单盘检验测试记录测试人员：监理人员：日 6 月11 年2000 日期：日7 月11 年20000 日期：光缆单盘检验测试记录测试人员：监理人员：日期：2000年日7 年日期：20000 11 月11 月 6 日光缆单盘检验测试记录测试人员：监理人员：日 6 月11 年2000 日期：日7 月11 年20000 日期：光缆单盘检验测试记录测试人员：监理人员：日期： 2000年 日7 年 日期： 20000 11 月 11 月 6 日光 缆 单 盘 检 验 测 试 记 录测试人员：监理人员：日 6 月11 年2000 日期：日7 月11 年20000 日期：光缆单盘检验测试记录测试人员：监理人员：日期：2000年日7 年日期：20000 11 月11 月 6 日光缆单盘检验测试记录测试人员：监理人员：日 6 月11 年2000 日期：日7 月11 年20000 日期：光缆单盘检验测试记录测试人员：监理人员：日期：2000年日7 年日期：20000 11 月11 月 6 日光缆单盘检验测试记录测试人员：监理人员：日 6 月11 年2000 日期：日7 月11 年20000 日期：光缆单盘检验测试记录。

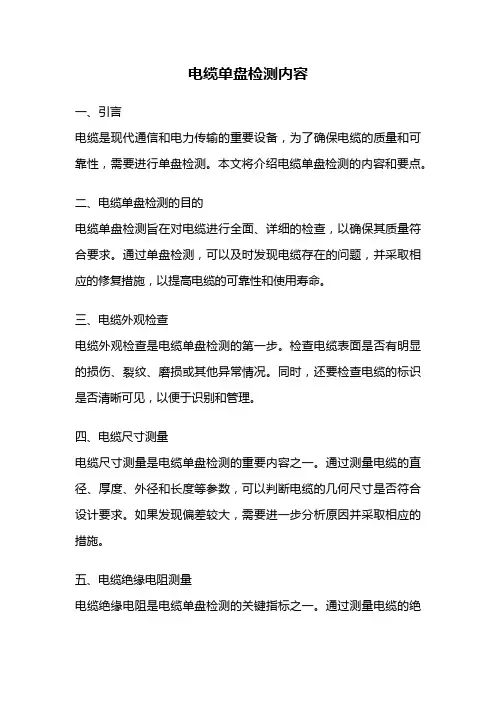

电缆单盘检测内容一、引言电缆是现代通信和电力传输的重要设备，为了确保电缆的质量和可靠性，需要进行单盘检测。
本文将介绍电缆单盘检测的内容和要点。
二、电缆单盘检测的目的电缆单盘检测旨在对电缆进行全面、详细的检查，以确保其质量符合要求。
通过单盘检测，可以及时发现电缆存在的问题，并采取相应的修复措施，以提高电缆的可靠性和使用寿命。
三、电缆外观检查电缆外观检查是电缆单盘检测的第一步。
检查电缆表面是否有明显的损伤、裂纹、磨损或其他异常情况。
同时，还要检查电缆的标识是否清晰可见，以便于识别和管理。
四、电缆尺寸测量电缆尺寸测量是电缆单盘检测的重要内容之一。
通过测量电缆的直径、厚度、外径和长度等参数，可以判断电缆的几何尺寸是否符合设计要求。
如果发现偏差较大，需要进一步分析原因并采取相应的措施。
五、电缆绝缘电阻测量电缆绝缘电阻是电缆单盘检测的关键指标之一。
通过测量电缆的绝缘电阻，可以评估电缆的绝缘性能是否良好。
绝缘电阻应符合设计要求，否则可能导致电缆绝缘性能下降，甚至发生漏电等安全问题。
六、电缆电容测量电缆电容是电缆单盘检测的另一个重要参数。
通过测量电缆的电容，可以判断电缆的介质质量和绝缘性能是否良好。
电缆的电容应符合设计要求，否则可能影响电缆的传输性能和信号质量。
七、电缆局部放电检测电缆局部放电是电缆单盘检测中需要特别关注的问题。
局部放电会导致电缆绝缘性能下降，严重时甚至会引发火灾和爆炸等安全事故。
因此，需要通过专业的仪器进行局部放电检测，并评估其对电缆的影响程度。
八、电缆直流电阻测量电缆直流电阻是电缆单盘检测的重要指标之一。
通过测量电缆的直流电阻，可以评估电缆的导电性能和接地情况。
直流电阻应符合设计要求，否则可能影响电缆的电流传输和接地效果。
九、电缆交耐压测试电缆交耐压测试是电缆单盘检测的最后一步。
通过施加一定的交流电压，在一定的时间内检测电缆的绝缘性能是否良好。
交耐压测试的结果应符合设计要求，否则可能存在绝缘故障和安全隐患。

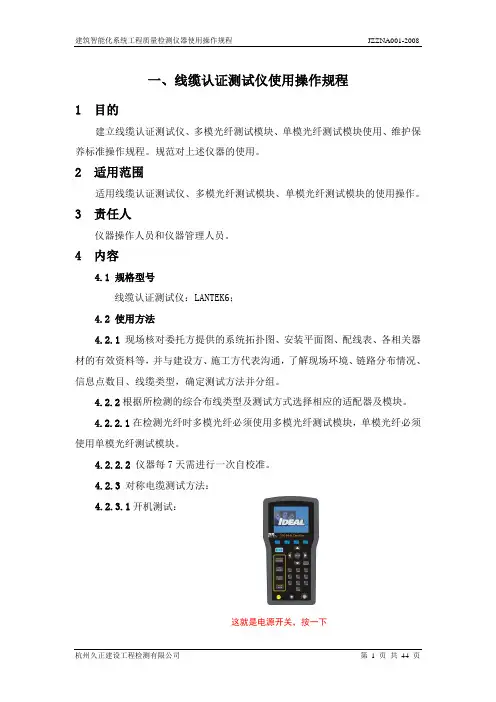

一、线缆认证测试仪使用操作规程1 目的建立线缆认证测试仪、多模光纤测试模块、单模光纤测试模块使用、维护保养标准操作规程。
规范对上述仪器的使用。
2 适用范围适用线缆认证测试仪、多模光纤测试模块、单模光纤测试模块的使用操作。
3 责任人仪器操作人员和仪器管理人员。
4 内容4.1 规格型号线缆认证测试仪：LANTEK6；4.2 使用方法4.2.1 现场核对委托方提供的系统拓扑图、安装平面图、配线表、各相关器材的有效资料等，并与建设方、施工方代表沟通，了解现场环境、链路分布情况、信息点数目、线缆类型，确定测试方法并分组。
4.2.2根据所检测的综合布线类型及测试方式选择相应的适配器及模块。
4.2.2.1在检测光纤时多模光纤必须使用多模光纤测试模块，单模光纤必须使用单模光纤测试模块。
4.2.2.2仪器每7天需进行一次自校准。
4.2.3 对称电缆测试方法：4.2.3.1开机测试：这就是电源开关，按一下4.2.3.2对称电缆检测时仪器的设置： 4.2.3.2.1根据线缆类型设置测试标准；4.2.3.2.2对称电缆检测设置测试结果的保存目录：正常启动后，显示主屏幕几种常用的测试标准 Cat.5e UTP Chan– 超5类非屏蔽(UTP)通道(Chan nel) Cat.5e UTP Perm– 超5类非屏蔽（UTP ）永久链路(Perm anent Link) Cat.6-250 UTP Chan– 6类非屏蔽(UTP)通道(Chan nel) Cat. 6-250 UTP Chan– 6类非屏蔽(UTP)永久链路(Perm anent Link)选定后“确认”，进入这些是存储测试记录的文件夹4.2.3.3自动测试：4.2.3 光纤测试方法：4.2.3.1光纤检测时仪器的设置：按“自动测试（AUTOTEST ）”按钮进行自动测试显示此屏幕时，按“确认（ENTER ）”键保存数据选择适合的 多模/单模类型屏幕下第1个“软按键”计算链路损耗选择1种波长按左下角”SHIFT”按”计算”，自动得到衰减预计值4.2.3.2光纤检测设置测试结果的保存目录：4.2.3.3自动测试：屏幕下第2个“软按键”再选择“光纤测试标准”选定后“确认”，进入这些是存储测试记录的文件夹按“自动测试（AUTOTEST）”按钮进行自动测试显示此屏幕时，按“确认（ENTER）”键保存数据4.2.4 现场校准方法：4.2.4.1校准步骤：4.2.4.2注意事项：分别校准开路跳线校准完成选择“校准”图标校准远端跳线校准近端跳线屏幕显示这样提示时需做现场校准，每7天，仪器要求校准一次不要忘记按远端机的“AUTOTEST”，完成整个校准过程！如果校准不合格时，如何解决故障?1、90％原因是跳线不合格，需要更换；2、9％可能性，适配器需要更换3、1％可能性，仪器需要维修二、视频信号发生器使用操作规程1 目的建立视频信号发生器使用、维护保养标准操作规程。

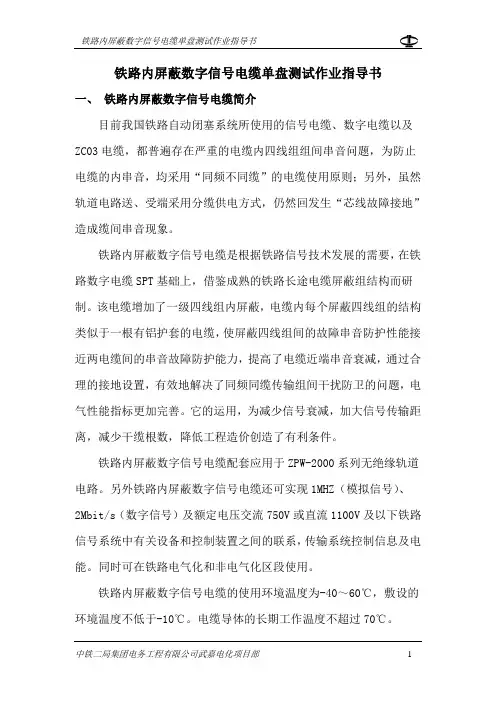

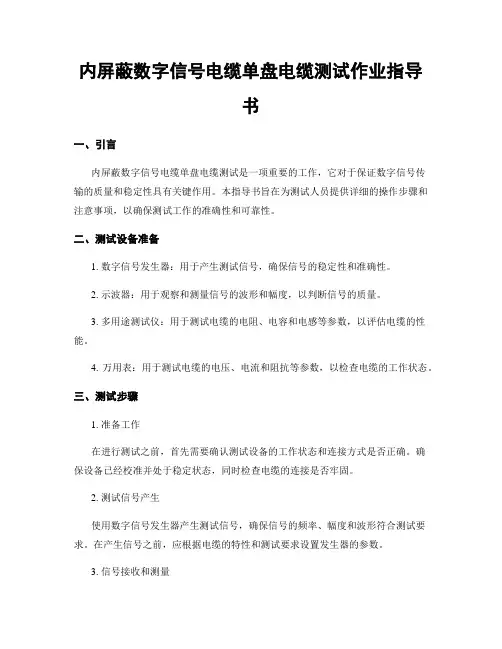

铁路内屏蔽数字信号电缆单盘测试作业指导书一、铁路内屏蔽数字信号电缆简介目前我国铁路自动闭塞系统所使用的信号电缆、数字电缆以及ZC03电缆，都普遍存在严重的电缆内四线组组间串音问题，为防止电缆的内串音，均采用“同频不同缆”的电缆使用原则；另外，虽然轨道电路送、受端采用分缆供电方式，仍然回发生“芯线故障接地”造成缆间串音现象。
铁路内屏蔽数字信号电缆是根据铁路信号技术发展的需要，在铁路数字电缆SPT基础上，借鉴成熟的铁路长途电缆屏蔽组结构而研制。
该电缆增加了一级四线组内屏蔽，电缆内每个屏蔽四线组的结构类似于一根有铝护套的电缆，使屏蔽四线组间的故障串音防护性能接近两电缆间的串音故障防护能力，提高了电缆近端串音衰减，通过合理的接地设置，有效地解决了同频同缆传输组间干扰防卫的问题，电气性能指标更加完善。
它的运用，为减少信号衰减，加大信号传输距离，减少干缆根数，降低工程造价创造了有利条件。
铁路内屏蔽数字信号电缆配套应用于ZPW-2000系列无绝缘轨道电路。
另外铁路内屏蔽数字信号电缆还可实现1MHZ（模拟信号）、2Mbit/s（数字信号）及额定电压交流750V或直流1100V及以下铁路信号系统中有关设备和控制装置之间的联系，传输系统控制信息及电能。
同时可在铁路电气化和非电气化区段使用。
铁路内屏蔽数字信号电缆的使用环境温度为-40～60℃，敷设的环境温度不低于-10℃。
电缆导体的长期工作温度不超过70℃。
二、铁路内屏蔽数字信号电缆结构和电气特性（一）、结构从广义讲铁路内屏蔽数字信号电缆就是在铝护套和综合护套信号电缆的缆芯中有屏蔽四线组的电缆的总称。
下面仅对屏蔽四线组的结构特点简要介绍。
1、电缆芯线的直径芯线导体为TR型软圆铜线，导体直径为1.0mm，与普通信号电缆相同。
2、电缆芯线绝缘层铁路内屏蔽数字信号电缆中的内屏蔽四线组的绝缘层采用“皮-泡-皮”三层物理发泡聚乙烯材料，而普通电缆通常采用实芯聚乙烯材料。
3、屏蔽四线组屏蔽四线组采用星型结构，有四根不同颜色的绝缘芯线绞合而成，与普通电缆在结构上大体相同。
中国铁路通信信号上海工程公司
作 业 指 导 书
电 缆 单 盘 测 试
文件编号：S/JZ 001 版序：A 版
拟 制：乔 建 忠 2002年 9月10日
审 核：刘 伟 中 2002年 9月11日
批 准：陈 忠 尧 2002年 9月13日
受控编号：
部 门 会 签 / 日 期 总 工 办 李 春 / 2002年9月12日 文件会签
工 程 部
钟治国 / 2002年9月12日
文件编号：S/JZ 001 中国铁路通信信号上海工程公司
作业指导书版序：A 修改状态：0标题：电缆单盘测试页码：第1页共6 页
1目的
对电缆进行进货验证，保证合格电缆用于工程施工。
2范围
适用于0.9mm线径充气对称电缆。
3 内容
3.1 单盘测试质量技术标准。
（见表1）
电缆单盘测试是进货检验的主要项目。
它除对出厂主要电气指标进行验收外，还要为施工配盘提供准确的、必要的技术数据。
3.2 作业程序
3.2.1 测试准备工作。
3.2.1.1电缆端头开剥。
(1)单盘电缆端头开剥一般为 100mm --150mm，（不包括出厂原封焊粘连
部分）。
对电缆头及其附近部位的压扁、撞伤，视情况进行切除后，
再进行开剥。
(2)记录有无气压。
3.2.1.2电缆盘标识。
用红漆在电缆盘上标明。
（1）电缆编号（一般用屯放点地名第一个字的汉语拼音字母和阿拉伯数字组成）
（2）电缆端别（A外或B外）
（3）电缆头A端一律用红柒在塑料护套上涂上一圈。
3.2.1.3填写单盘测试记录表
（1）出厂编号、自编盘号、制造长度、测试日期
（2）有无气压
（3）电缆端别
（4）测试温度
（5）各种异常情况
作业指导书版序：A 修改状态：0
标题：电缆单盘测试页码：第3页共6 页
3.2.1.4测试仪表及主要物料
（1）测试仪表
测试仪表须经过标准计量或检定后，才能使用，测试前必须检查、
校验、以提高测试精度。
万用表一块
兆欧表一个
直流电桥一台
电容耦合测试器一台
高频选频表（点频表，1MHz）一套
（2）主要物料
钢锯一把偏口钳二把
喷灯一个克丝钳一把
焊布一块单面刀片若干
钢锯条若干焊锡条、底料若干
气门帽、嘴若干
3.2.2 测试步骤及方法
3.2.2.1对号
用万用表、欧姆表检查全部芯线有无混线、断线、接地、错组等故障。
（电缆金属护套作公用线）
3.2.2.2导线直流电阻
用直流电桥抽测I组1对直流电阻，一端将被测线对接入直流电桥，另一端将被测线对可靠短路，所测试出的环线电阻根据测试时温度，换算电缆长度来核实出厂制造长度。
0．9mm芯线环阻换算标准：标准地温：13℃时R13℃=51Ω/Km则任一温度T的换算公式为：
Rt= R13℃[1+2（t-13℃）] Ω/Km (1)
α=0.00393
作业指导书版序：A 修改状态：0
标题：电缆单盘测试页码：第5页共6 页应端子上，被测缆的另一端全部开路，测试端除被测试线外的其余
芯线全部接金属护套。
（4）测试时应反复平衡电桥的“电导”和“电容部分”，以达到指示器有足够的灵敏度，读取测试结果。
“西门子”表测试时直接转动旋扭，
置k1，e1，e2档，读出对应数值即可。
（5）测试时应注意电容耦合的正负号，当采用外加附加电容时，测试结果应为仪表上的读数与附加电容数值的代数和；
（6）测试时采用屏蔽软线、引线的接头端应保持良好的接触。
引线的电容耦合值在测试结果中扣除或电桥予平衡时平衡掉。
3.2.2.5串音
数字回线组（一般为Ⅰ、Ⅱ、Ⅵ、Ⅶ或根据设计规定）组内回路间远端串音防卫度B端测。
组间（Ⅰ串Ⅵ、Ⅰ串Ⅶ、Ⅱ串Ⅵ、Ⅱ串Ⅶ）回路间（反向传输）的近端串音衰减A、B端均测。
测试方法：直读法。
远端主串电平与被串电平之差即为串音防卫度，近端发送电平与被串电平之差即为近端串音衰减。
测试频率为1MHz，阻抗170Ω，测试前应用指示器校正振荡器输出电平。
3.3 控制要求
3.3.1 管理重点
3.3.1.1单盘电缆测试完毕，在进行封头前，测试工序组长应认真核对电缆
端别是否与电缆盘标识及测试记录一致。
检查有否漏测项目并补测
和纠正。
3.3.1.2作业人员应正确使用仪表，测试记录要真实，字迹清楚。
每项目都
必须写明测试人、记录人和测试日期、仪表型号等。
3.3.1.3 测试前应认真校对各项仪表。
仪表随环境变化要随时进行校正。
3.3.1.4测试项目全部完毕后，应及时充入100--150kpa，干燥空气进行气压
作业指导书版序：A 修改状态：0
标题：电缆单盘测试页码：第6页共6 页维护。
3.3.2 注意事项
3.3.2.1搬运安放仪表，做到小心轻放，避免振动。
仪表应有专人负责保管，
不了解仪表不得乱动仪表。
3.3.2.2仔细检查测试所用电源，测试完毕应及时切断电源。
3.3.2.3有接地要求的仪表应良好接地。
3.3.2.4使用喷灯和汽油发电机应遵照有关规定，并妥善保管。
3.3.2.5单盘电缆应放置平衡，以免发生意外。
