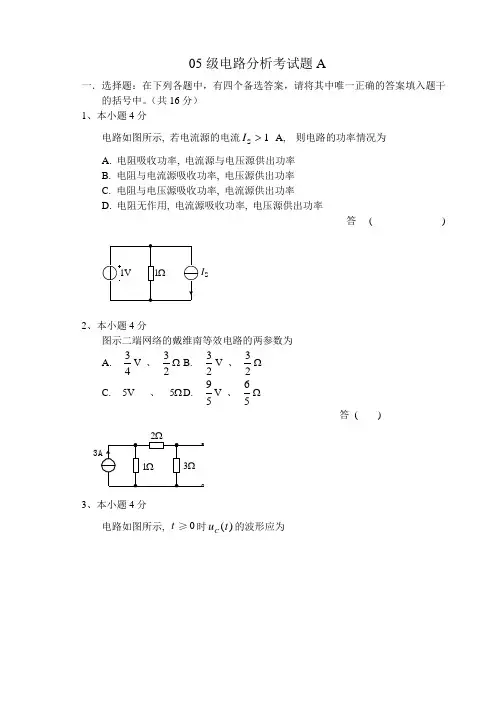

05级电路分析考试题A一．选择题：在下列各题中，有四个备选答案，请将其中唯一正确的答案填入题干的括号中。
（共16分） 1、本小题4分电路如图所示, 若电流源的电流I S >1 A, 则电路的功率情况为 A. 电阻吸收功率, 电流源与电压源供出功率 B. 电阻与电流源吸收功率, 电压源供出功率 C. 电阻与电压源吸收功率, 电流源供出功率D. 电阻无作用, 电流源吸收功率, 电压源供出功率答( )I S2、本小题4分图示二端网络的戴维南等效电路的两参数为 A. 43V 、 23Ω B. 23V 、 23Ω C. 5V 、 5Ω D . 59V 、56Ω答 ( )3、本小题4分电路如图所示, t ≥0时u t C ()的波形应为CUt答（）4、本小题4分图示无源网络N的u、i波形如图，则网络N应为A.纯电感性B.纯电容性C.电感性D.电容性答()t二．填充题：在下列各题中，请将题中所要求的解答填入题干中的各横线上方内。
（共24分）1、本小题3分若图示（a）、（b）两电路等效，则US=V；Ro=Ω。
aabb（a）（b）2、本小题2分图示电路中，当开关打开后，电路的时间常数为________s。
3、本小题7分图示电路在t=-0时已达稳态。
t=0时开关断开，则t>0时uC的微分方程和初始条件为⎪⎩⎪⎨⎧4、本小题5分图示正弦交流电路，电源电压有效值U=100V，电容C=125μF，当电源角频率rad/s100=ω时，电流有效值I=2A；当rad/s200=ω时，I仍为2A。
则图中线圈参数R= ，L= 。
+-︒RLu5、本小题2分若网络函数H s s s s ()=+++6186252，则该网络的零点是 ，极点是 。
6、本小题5分含互感元件电路的相量模型如图示， U 1应为 A. Us 2 B. 0C.12+⎛⎝ ⎫⎭⎪j 12s U D. ()1+j s U 答( )Ω三．客观题 （本大题 10分 ）试用叠加定理求图示电路中的电流I 。

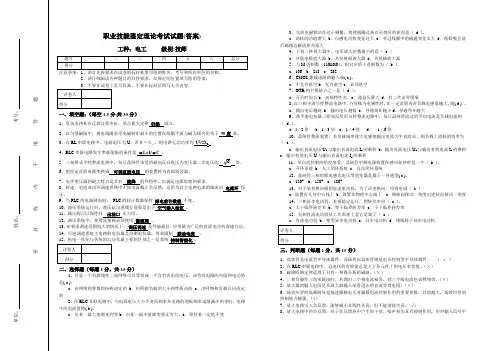

职业技能鉴定理论考试试题(答案)工种：电工 级别:技师注意事项：1、请首先按要求在试卷的标封处填写您的姓名、考号和所在单位的名称。
2、请仔细阅读各种题目的回答要求，在规定的位置填写您的答案。
一、填空题：（每空1.5分,共30分）1、复杂电路处在过渡过程中时，基尔霍夫定律 仍然 成立。
2、在匀强磁场中，通电线圈承受电磁转矩最小的位置在线圈平面与磁力线夹角等于 90度 处。
3、在RL 串联电路中，电源电压为U ，若Ｒ＝ＸＬ，则电路无功功率为 U 2/2X L ．4、RLC 串联电路发生串联谐振的条件是 ωL=1/ωC 。
56、把恒定直流电源变换成 可调直流电压 的装置称为直流斩波器。
7、电焊变压器的最大特点是具有 陡降 的外特性，以满足电弧焊接的要求。
8、转速、电流双闭环调速系统中不加电流截止负反馈，是因为其主电路电流的限流由 电流环 保证。
9、当PLC 的电源掉电时， PLC 的软计数器保持 掉电前计数值 不变。
10、液压系统运行时，液压缸出现爬行现象是由于 空气渗入油缸 。
11、减压阀可以保持其 出油口 压力恒。
12、液压系统中，使用流量阀必须使用 溢流阀 。
13、在要求调速范围较大的情况下， 调压调速 是性能最好、应用最为广泛的直流电动机调速方法。
14、可逆调速系统主电路的电抗器是均衡电抗器，用来限制 脉动电流 。
、机电一体化与传统的自动化最主要的区别之一是系统 控制智能化 。
二、选择题（每题1分，共15分）1、任意一个有源线性二端网络可以等效成一个含有内阻的电压，该等效电源的内阻和电动势是( a )。
a ．由网络的参数和结构决定的b ．由所接负载的大小和性质决的c ．由网络和负载共同决定的2、在RLC 并联电路中，当电源电压大小不变而频率从电路的谐振频率逐渐减小到零时，电路中的电流值将( b )。
a ．从某一最大值渐变到零b ．由某一最小值渐变到无穷大。
c ．保持某一定值不变3、交流电磁铁动作过于频繁，将使线圈过热以至烧坏的原因是（ d ）。

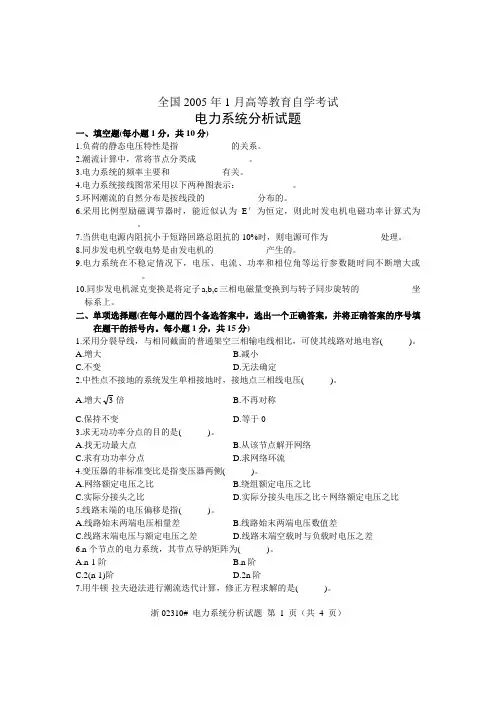

全国2005年1月高等教育自学考试电力系统分析试题一、填空题(每小题1分，共10分)1.负荷的静态电压特性是指____________的关系。
2.潮流计算中，常将节点分类成____________。
3.电力系统的频率主要和____________有关。
4.电力系统接线图常采用以下两种图表示：____________。
5.环网潮流的自然分布是按线段的____________分布的。
6.采用比例型励磁调节器时，能近似认为E′为恒定，则此时发电机电磁功率计算式为____________。
7.当供电电源内阻抗小于短路回路总阻抗的10%时，则电源可作为____________处理。
8.同步发电机空载电势是由发电机的____________产生的。
9.电力系统在不稳定情况下，电压、电流、功率和相位角等运行参数随时间不断增大或____________ 。
10.同步发电机派克变换是将定子a,b,c三相电磁量变换到与转子同步旋转的____________坐标系上。
二、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。
每小题1分，共15分)1.采用分裂导线，与相同截面的普通架空三相输电线相比，可使其线路对地电容( )。
A.增大B.减小C.不变D.无法确定2.中性点不接地的系统发生单相接地时，接地点三相线电压( )。
A.增大3倍B.不再对称C.保持不变D.等于03.求无功功率分点的目的是( )。
A.找无功最大点B.从该节点解开网络C.求有功功率分点D.求网络环流4.变压器的非标准变比是指变压器两侧( )。
A.网络额定电压之比B.绕组额定电压之比C.实际分接头之比D.实际分接头电压之比÷网络额定电压之比5.线路末端的电压偏移是指( )。
A.线路始末两端电压相量差B.线路始末两端电压数值差C.线路末端电压与额定电压之差D.线路末端空载时与负载时电压之差6.n个节点的电力系统，其节点导纳矩阵为( )。
课程名称电工电子学A （Ⅰ）开课学院电气信息工程学院使用班级新能源1302考试日期2015年06月江苏大学试题A 第2页第14题图江苏大学试题A第3页江苏大学试题A第4页三．（14分）图示电路中，已知R1=6kΩ，R2=3kΩ，R3=2kΩ，I S=2.5mA，U S＝12V，C=2μF。
电路原已稳定，开关S1在t=0时打开。
⑴求电容电压u C（t）和电容电流i C（t）；⑵开关S2在t＝6ms时闭合，待电路稳定时电容电压u C为多少？⑶若增大电容C，过渡过程所需时间将如何变化？五（12分）三相对称负载作三角形联结，U l =220V ，当S 1、S 2均闭合时，各电流表读数均为17.3A ，三相功率P =4.5kW ，试求：⑴每相负载的电阻和感抗；⑵S 1合、S 2断开时,各电流表读数和有功功率P ；⑶S 1断、S 2闭合时,各电流表读数和有功功率P 。
六（14分）三相异步电动机的额定数据如下：P N =28kW ，U N =380V ，工频，n N =1455r/min，△接法，ηN =0.88，88.0cos =N ϕ，I st /I N =6，T st /T N =1.1，T max /T N =2.2。
试求：⑴额定转差率；额定运行时转子电流频率f 2；⑵电动机的额定转矩和启动转矩；⑶当电机带额定负载运行时，电源电压短时下降，最低允许降到多少伏；⑷起动时，供电变压器要求起动电流不大于150A ，负载转矩为73.5Nm 。
在Y-△起动和自耦变压器起动法中选择合适的起动方法同时满足变压器和负载的要求，（设自耦变压器选用64%的抽头）。
七（14分）某人设计的三相异步电动机正反转控制电路如图所示，但结果不能实现其功能，请找出设计中的错误，标注并用文字说明，画出正确的设计线路；说明该电路中除失（欠）压保护外还具有哪些保护？课程名称电工电子学A （Ⅰ）开课学院电气信息工程学院使用班级新能源1302考试日期2015年06月.江苏大学试题B 第2页江苏大学试题B 第3页18．某8极三相异步电动机电源频率为f ＝60Hz ，额定转差率为0.04，则该电动机的额定转速为r/min 。
原苏大模拟电路试卷答案苏州大学模拟电路课程试卷（1卷）参考答案 共2 页一． 填空题：1．)1(/-=T U U S e I I1． A2． B3． A B4． A5． A6． C7． C8． LC RC 石英晶体10．滤除无用信号二．分析计算题1．（1）I CQ =2mA, U CEQ =3.32V（2）r be =1.3k（3）（4）Au=-163，Ri=1.3k ，Ro=4.3k2．(1) I CQ1 =0.2mA, U C1=6V(2) Aud=-59.4，Rid=16.2k ，Ro=60k(3) Auc=03.(a)电压并联正反馈(b)电流并联负反馈苏州大学模拟电路课程试卷（2卷）参考答案共2 页一．填空题：1．A2．直接阻容变压器3． b e c B4．h参数混合π5．B6．积分7． A8．迟滞比较器9． A10．A二．分析计算题：1．（1）I CQ=1.16mA,U CEQ=10.2V（2）r be=2.46k（3）（4）Au=-20.3，Ri=1.9k，Ro=1k2．Au=-256，Ri=1.5k，Ro=803．(a) 电压串联负反馈(b) 电压并联正反馈4.1)121(34254Ui R RR R Ui R R Uo +--=5.(1)R=27K R4=20K(2) 负温度系数的热敏电阻.6.(1)Vcc=17.3V(2)I CM ≥1.15A, P CM ≥2W,U BR(CEO)≥34.6V(3)Uo 波形存在交越失真7．(1)R=127-135Ω。
(2)U2=12.5V苏州大学模拟电路课程试卷（3卷）参考答案 共2 页一． 填空题：1． 频率响应好2． 低频响应差3． B C4． 恒流区5． 电压串联6． 对数7． D8． 单限电压比较器9． 交越10．|AF|=1二．分析计算题：1．(1)I CQ =1.3mA, U CEQ =5.4V(2)r be =2.1K(1) 画出微变等效电路(4) Au=-121，Ri=2.1K ，Ro=5.1K(5)最大不失真输出电压Uom=2.3V2.Au=-14，Ri=10M ，Ro=803.)/21(R Rf A u +-=4.(1)13131)3/41(C R j C R j R R A u ωω++= (2) 高通5.(a)电流并联负反馈(b)电流串联负反馈6.(1) 放大电路为共基电路，振荡电路为变压器耦合的LC振荡电路。

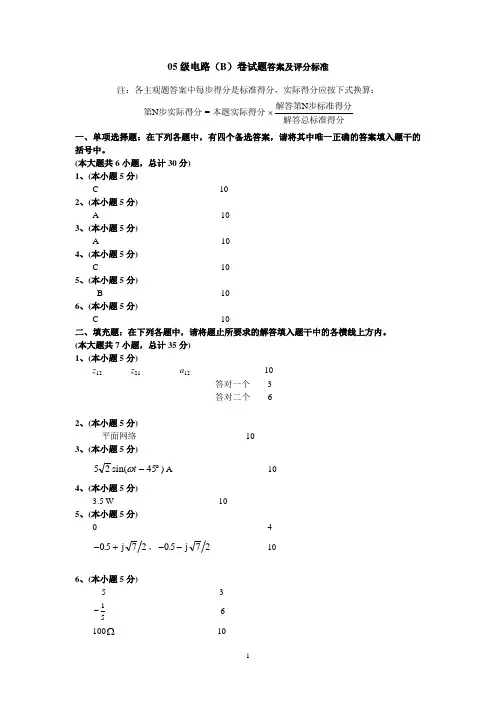

05级电路（B ）卷试题答案及评分标准注：各主观题答案中每步得分是标准得分，实际得分应按下式换算：第步实际得分本题实际得分解答第步标准得分解答总标准得分N =N ⨯一、单项选择题：在下列各题中，有四个备选答案，请将其中唯一正确的答案填入题干的括号中。
(本大题共6小题，总计30分) 1、(本小题5分)C 10 2、(本小题5分)A 10 3、(本小题5分)A 10 4、(本小题5分)C 10 5、(本小题5分)B 10 6、(本小题5分)C 10二、填充题：在下列各题中，请将题止所要求的解答填入题干中的各横线上方内。
(本大题共7小题，总计35分) 1、(本小题5分)z 12 z 21 a 12 10答对一个 3答对二个 62、(本小题5分)平面网络 10 3、(本小题5分)5245sin()ωt -︒ A 104、(本小题5分)3.5 W 10 5、(本小题5分)4-+0572.j ，--0572.j 106、(本小题5分)5 3-156 100Ω 107、(本小题5分)2132s s+ 10 三、非客观题( 本 大 题10分 )设 U AN =∠︒2200VI N=∠︒+∠-︒+∠︒2200102201202022012020=11∠︒0A 10四、非客观题( 本 大 题12分 )_10s2I s s =+0110001000.()6i t t=--0111000.(e)()A ε10五、非客观题( 本 大 题13分 )⎪⎭⎫⎝⎛-=-=+=21j 2121j 11j 11Z Ω 521'=R Ω 8 'C =1F 10。
共4页,第1页机密★启用前

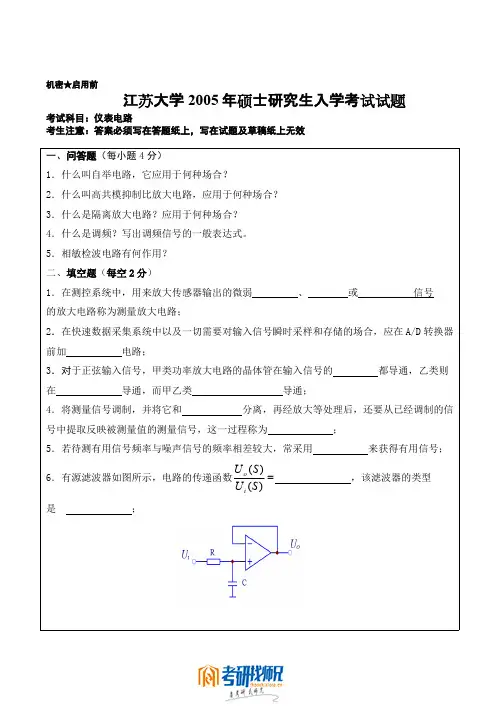

江苏大学2005年硕士研究生入学考试试题
考试科目：仪表电路
考生注意：答案必须写在答题纸上，写在试题及草稿纸上无效
一、问答题（每小题4分）
1．什么叫自举电路，它应用于何种场合？
2．什么叫高共模抑制比放大电路，应用于何种场合？
3．什么是隔离放大电路？应用于何种场合？
4．什么是调频？写出调频信号的一般表达式。
5．相敏检波电路有何作用？
二、填空题（每空2分）
1．在测控系统中，用来放大传感器输出的微弱 、 或 信号 的放大电路称为测量放大电路；
2．在快速数据采集系统中以及一切需要对输入信号瞬时采样和存储的场合，应在A/D 转换器前加 电路；
3．对于正弦输入信号，甲类功率放大电路的晶体管在输入信号的 都导通，乙类则在 导通，而甲乙类 导通；
4．将测量信号调制，并将它和 分离，再经放大等处理后，还要从已经调制的信号中提取反映被测量值的测量信号，这一过程称为 ；
5．若待测有用信号频率与噪声信号的频率相差较大，常采用 来获得有用信号；
6．有源滤波器如图所示，电路的传递函数
，该滤波器的类型 )
()(S U S U i o 是 ；。
《孔雀东南飞》剧本【人物】焦仲卿──庐江太守衙小吏刘兰芝──焦仲卿之妻焦母刘母刘兄媒人丫鬟【故事梗概】东汉末建发(公元196～219)年间，庐江太守衙门里的小官吏焦仲卿的妻子刘兰芝被焦仲卿的母亲赶回娘家，发誓不不再嫁人。
她的娘家逼迫她改嫁，她便投水死了。
焦仲卿听到刘兰芝投水而死，也在自家庭院的树上吊死了。
第一幕第一场地点：焦府幕启：背景音乐：歌曲《孔雀东南飞》(焦仲卿自府衙回家，急匆匆跑进房内，却见妻子刘兰芝在那哭泣，忙上前问个究竟。
)焦：(急切地)兰芝，怎么了?快告诉我，怎么了?刘：……(越发哭得伤心)焦：说话呀，兰芝，到底怎么了?刘：(哽咽着说)仲卿，我从小就受教育，十三岁就能织出精美的白娟，十四岁学会了裁剪衣裳，十五岁会弹箜篌，十六岁能诵读诗书。
十七岁我做了您的妻子，心中却常常感到痛苦和悲伤。
您既然做了太守府的小官吏，遵守官府的规则，自是专心不移。
我一个人留在家里，我们见面的日子实在少得很，却不知我的苦楚。
鸡叫时我就上机织绸子，天天晚上都不得休息。
三天就织成五匹绸子，婆婆还故意嫌我织得慢。
不是因为我织得慢，而是您家的媳妇难做啊!既然我担当不了您家的使唤，我留在这也没什么意思了。
要不，您现在就去禀告婆婆，一纸修书把我送回娘家吧!(说罢，大哭不止)。
焦：兰芝，你别哭，我再去找母亲说说，别哭，啊!(说完，走出房门，直奔焦母处)。
第二场地点：焦母房间焦：母亲，孩儿给您请安来了。
焦母：说吧，有什么事?焦：也没什么事?焦母：说吧，别吞吞吐吐的。
焦：哦，母亲。
孩儿没有做高官、享厚禄的命，幸亏娶到兰芝这个贤慧能干的妻子，婚后我俩相亲相爱地生活，约定死后在地下也要相依为伴。
我们相处在一起还不到二三年，生活才开始，我不知道兰芝什么地方做错了，使母亲不满意呢?焦母：(勃然大怒)你怎么这么没见识!这个女子不懂礼数，一举一动全凭自己的意思。
我早就憋了一肚子气了!咱们邻居家名叫秦罗敷的小姑娘，，不但贤慧，长得很可爱，改天妈妈替你去求婚。

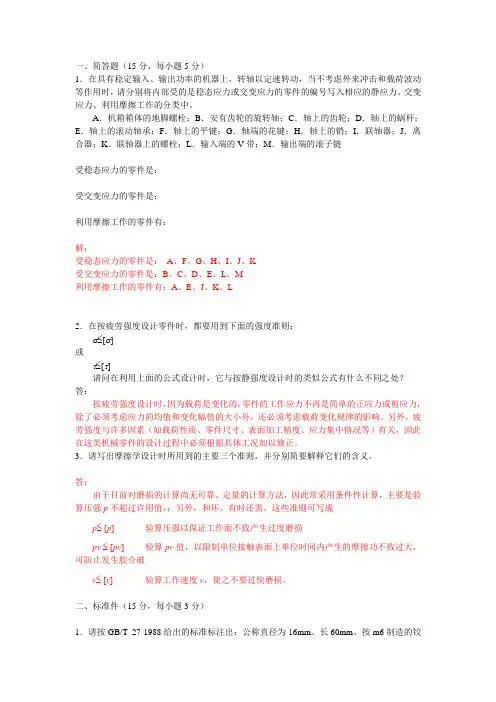

一、简答题（15分、每小题5分）1．在具有稳定输入、输出功率的机器上，转轴以定速转动，当不考虑外来冲击和载荷波动等作用时，请分别将内部受的是稳态应力或交变应力的零件的编号写入相应的静应力、交变应力、利用摩擦工作的分类中。
A．机箱箱体的地脚螺栓；B．安有齿轮的旋转轴；C．轴上的齿轮；D．轴上的蜗杆；E．轴上的滚动轴承；F．轴上的平键；G．轴端的花键；H．轴上的销；I．联轴器；J．离合器；K．联轴器上的螺栓；L．输入端的V带；M．输出端的滚子链受稳态应力的零件是：受交变应力的零件是：利用摩擦工作的零件有：解：受稳态应力的零件是：A、F、G、H、I、J、K受交变应力的零件是：B、C、D、E、L、M利用摩擦工作的零件有：A、E、J、K、L2．在按疲劳强度设计零件时，都要用到下面的强度准则：σ≤[σ]或τ≤[τ]请问在利用上面的公式设计时，它与按静强度设计时的类似公式有什么不同之处？答：按疲劳强度设计时，因为载荷是变化的，零件的工作应力不再是简单的正应力或剪应力，除了必须考虑应力的均值和变化幅值的大小外，还必须考虑载荷变化规律的影响。
另外，疲劳强度与许多因素（如载荷性质、零件尺寸、表面加工精度、应力集中情况等）有关，因此在这类机械零件的设计过程中必须根据具体工况加以修正。
3．请写出摩擦学设计时所用到的主要三个准则，并分别简要解释它们的含义。
答：由于目前对磨损的计算尚无可靠、定量的计算方法，因此常采用条件性计算，主要是验算压强p不超过许用值，；另外，和坏。
有时还需。
这些准则可写成p≤ [p] 验算压强以保证工作面不致产生过度磨损pv≤ [pv] 验算pv值，以限制单位接触表面上单位时间内产生的摩擦功不致过大，可防止发生胶合破v≤ [v] 验算工作速度v，使之不要过快磨损。
二、标准件（15分，每小题3分）1．请按GB/T 27-1988给出的标准标注出：公称直径为16mm、长60mm、按m6制造的铰制孔螺栓。
考试科目：单片机原理及应用考试时间： 100分钟试卷总分 100分一、填空题参考答案1、（1）正确√(2) 错误ⅹ(3) 错误ⅹ(4) 正确√(5) 正确√(6) 错误ⅹ2、寄存器间址；3、144、操作数，操作码，操作码；5、62H，12H，3456H ；6、2μs ；7、复位；8、PC ，PC；9、64；10、交换Acc和B的内容二、编程题评分标准：选对一项得分，不选或选错得0分参考答案：（ 15分）1、MOV A,30H（ 2分）；ADD A,31H（ 2分）；MOV 32H,A（ 1分）2、MOV A,30H（ 2分）；SUBB A,31H（ 2分）；MOV 32H,A（ 1分）3、MOV A,30H（ 1分）；MOV B,31H（ 1分）；MUL AB（ 1分）；MOV 33H,A（ 1分）；MOV 32H,B（ 1分）三、读程序题参考答案（6CH）＝5BH ，（6DH）＝66H ，（6EH）＝7DH ，（6FH）＝7FH ，DPTR= 3000H 。
四、问答题答题要点1、（1）、P1口，P2口，P3口，P0口共32位I/O口；（2）、可寄存器寻址操作方式和位寻址操作方式。
2、工作寄存器区，可位寻址区，用户RAM区；主要功能：工作寄存器区（现场保护），可位寻址区（位处理机的存储空间），用户RAM区（堆栈，数据缓冲）3、MOVC 用于读取程序存储器内数据，MOVX用于读写片外数据存储器。
4、5个中断源，响应条件：中断请求，EA=1，该中断允许位=1，无同级或更高级中断正在被服务。
五、编程题参考答案（ 10分）MOV DPTR，#2080HMOV R0，#0HMOV R7，#100CICLE：MOVX A，@R0MOVX @DPTR，AINC R0INC DPTRDJNZ R7，CICLE ；（ 5分）画出程序框图；（ 5分）注：答案不是唯一的，请改卷老师根据答题的正确度给出得分。
六、参考答案（ 15分）1、对ADC0832芯片操作时,P2.7引脚的电平为__高__。
其他班的05级电力电子复习一、简答题1、晶闸管触发导通后，触发脉冲结束后它又关断的原因是什么? 答：原因是晶闸管电流小于其擎住电流。
2、晶闸管能否工作在放大状态？为什么？答：不能。
为尽量减少开关(导通)损耗。
晶闸管被设计成只能工作在饱和和截止状态。
3、电力电子器件的驱动电路中，为何要采取电隔离？采用哪些电气隔离技术? 答：为实现强电和弱电的隔离。
一般采用光电隔离和电磁隔离技术。
4、带平衡电抗器的双反星形可控整流电路与三相桥式全控整流电路相比有何主要异同？答：两者电路的相同之处是：1)晶闸管的导通何触发脉冲的分配关系相同，2) 整流电压和整流电流的波形相同；两者的不同之处：1)三相桥式电路是两组三相半波电路串联，而双反星形电路是两组三相半波电路并联，且后者需要平衡电抗器；2)当变压器二次电压有效值相等时，双反星形电路的整流电压平均值是三相桥式电路的一半，而整流电流式三相桥式电流的2倍。
5、12脉波、24脉波整流电路的变压器各需要几个副边绕组，它们彼此之间应相差多少电角度？整流输出电压和交流输入电流各含哪些次数的谐波？答：12脉波整流电路的变压器需要2个副边绕组，此2个绕组彼此之间相差30 度电角度；其整流输出电压含有12k( k=1,2,3 )次谐波；而交流输入电流中含有12k 1( k=1,2,3 )次谐波。
24脉波整流电路的变压器需要4个副边绕组，此4个绕组彼此之间相差15 度电角度；其整流输出电压含有24k( k=1,2,3 )次谐波；而交流输入电流中含有24k 1( k=1,2,3 )次谐波。
6 Boost变换器为什么不宜在占空比接近1的情况下工作？答：如果占空比接近1,那么Boost变换器的开关接近于全导通状态，几乎没有关断时间，那么电感在开关导通期间存储的能量没有时间释放，将造成电感饱和,直至烧毁。
7、当电网频率为50Hz时，交交变频电路的输出上限频率是多少？输出频率过高有什么影响？答：一般认为，输出上限频率不高于电网频率的1/3~1/2。
【电子技术】 §1 半导体器件 一、基本概念1．什么是N 、P 型杂质半导体？两类杂质半导体中的多子、少子分别是什么？其浓度主要由什么因素决定？2．PN 结(普通二极管）具有什么工作特点？ 3．稳压二极管的稳压条件是什么？4．三极管的三个工作状态及其特点是什么？它们与外加直流偏置的关系？ 当CE CC U U 、0CEU 时,三极管分别处于什么状态？5．三极管的几个主要参数、C I 、BEU 、CEO I 、CBO I 等与温度的关系？二、二极管电路分析【例1】二极管是理想的，求1I 、2I 、3I 。
【例2】分别画出下述两图中o u 的波形.（已知102sin i u tV ，5EV ；二极管是理想的)§2 基本放大电路§2—1 电压放大一、基本概念1．什么是三极管电压放大电路的截止失真、饱和失真？它们与静态工作点的关系？如何解决？2．什么是三极管电压放大电路的频率失真？原因？3．什么是三极管电压放大电路的零漂？原因及其抑制方法？4．射极输出器（共C放大电路)的特点？二、基本计算掌握两种共E电压放大电路及共C电压放大电路的直流工作点和动态指标的计算，熟练画出微变等效电路。
【例1】T为理想的。
（1）计算放大电路的工作点.（2)画出微变等效电路.（3)求动态指标。
R太小，输出电压有可能产生什么(4）问：若电阻B失真？【例2】已知：9CCU V=，50β=,BE U 忽略不计，124B R k =Ω，212B R k =Ω，1C R k =Ω,2E R k =Ω,14L R k =Ω,22L R k =Ω ，0.02i U V=。
求:1．静态工作点;估算be r.2．画微变等效电路。
3．01U 和02U 。
4．若耦合电容1C 的值太小，会产生哪种失真?【例3】多级放大器电路如下图，E C =12V ，R B = 450kΩ，R B21=30kΩ，R B22 = 10kΩ，R C = 5kΩ， R E1 = 10kΩ， R E2 = 3kΩ，R L = 5kΩ,β1 =β2 = 50，U BE1 = U BE1 = 0。
2005年硕士研究生入学考试试卷课程名称：电力电子技术（本试卷共有八道大题，满分为100分，考试时光为120分钟）一、填空题（10分，每题1分）1、某晶闸管若其断态重复峰值电压为500V，反向重复峰值电压为700V，则该晶闸管得额定电压为。
2、若流过晶闸管的电流有效值是157A，则其额定电流为。
（不考虑晶闸管的电流裕量）3、列四种电力电子器件中，属于半控型器件。
a. SCRb. GTOc. IGBTd. MOSFET。
4、三相三电平逆变器共有种工作状态。
？a. 8b. 9c. 16d. 275、获得SPWM波形的基本主意有：硬件生成法、和。
6、在采用SPWM控制的电压型逆变电路中，载波频率越高，则输出电压中的谐波频率越。
7、晶闸管交流调压电路的工作状态与负载性质。
a. 有关b. 无关8、在大电感负载可控整流电路中，换相压降ΔU d与控制角α。
a. 有关b. 无关9、可控整流电路，电阻性负载，当I d一定时，流过晶闸管的电流有效值I T随控制角α的增大而。
a. 增大b. 减小c. 不变10、下列功率器件中，最相宜于小功率、高开关频率的变换器。
a. SCRb. IGBTc. MOSFETd. GTO二、判断题，准确的划“√”，不准确的划“×”（共20分，每题2分）（注重：本题共有10个小题。
每个小题后面有4个判断，答对4个判断得2分；答对3个判断得1.5分；答对2个判断得0.5分；其它不得分）1、电力电子器件的驱动电路通常采用的隔离技术有：①磁隔离（）②电容隔离（）③电感隔离（）④光藕隔离（）2、整流变压器漏抗对整流装置的影响有：①使整流装置的功率因数下降（）②使整流装置的输出电压下降（）③使整流装置中晶闸管上流过电流的di/dt下降（）④使电网电压波形中的谐波分量减小（）3、三相半波整流电路的特点有：①整流变压器存在直流磁化（）②可用于有源逆变（）③要求触发脉冲必须为宽脉冲或双窄脉冲（）④存在失控问题（）4、晶闸管有源逆变电路：①当某个晶闸管发生故障、失去开通能力时，绝对会导致逆变失败（）②不论什么缘故导致逆变失败，其后果都会造成电流急剧增大（）③可以采用全控电路，也可以采用半控电路（）④交流侧可以与电网衔接，也可以与负载衔接（）5、Buck—Boost DC—DC变换器：①工作状态（延续或断续）是按照负载电流的情况定义的（）②在延续工作状态下，输入电流是延续的（）③传递能量的元件是电感（）④属于第一象限DC—DC变换器（）6、电压型无源逆变电路：①输出电压与负载性质无关（）②输出电流与负载性质无关（）③直流侧电流有脉动（）④上、下桥臂的控制需遵循“先断后开”的原则（）7、SPWM电压型逆变器采用同步调制，其特点有：①在调频过程中载波频率不变（）②在调频过程中载波比不变（）③低频运行时输出电压波形对称性好（）④低频运行时输出电压谐波分量较小（）8、单相晶闸管交流调压电路接电感性负载：①晶闸管通常采用宽脉冲触发（）②控制角α的移相范围是：0︒~180︒（）③当控制角α增大时，功率因数减小（）④当控制角α增大时，输出电压增大（）9、晶闸管交—交变频电路：①普通采用PWM方式工作（）②可四象限运行（）③与交—直—交变频电路相比输入侧功率因数较高（）④低频输出特性较好，相宜于低速大功率交流调速系统（）10、PWM整流器：①可四象限运行（）②功率因数可临近于±1 （）③可用于电力牵引（）④可用于太阳能并网发电系统（）三、单相全控桥式整流电路，带电阻电感反电势负载，工作在有源逆变状态。
