框架、框剪、框支的区别

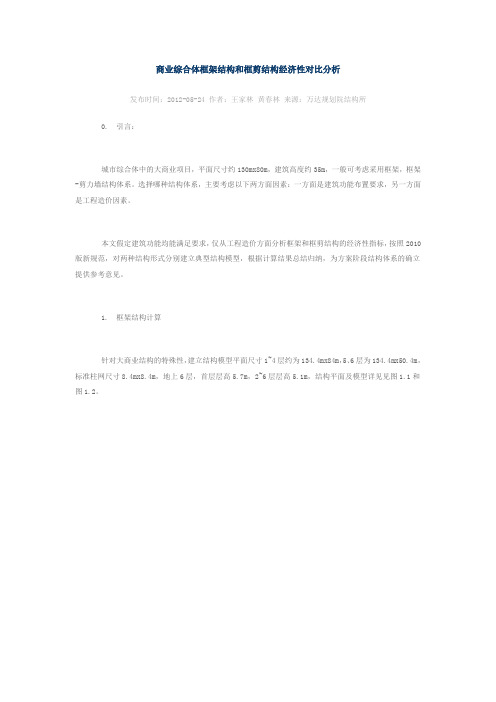

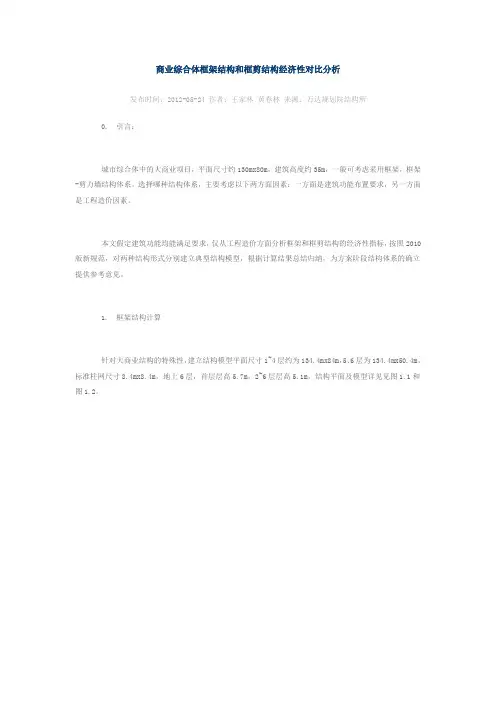

商业综合体框架结构和框剪结构经济性对比分析发布时间：2012-05-24 作者：王家林黄春林来源：万达规划院结构所0. 引言：城市综合体中的大商业项目，平面尺寸约130mx80m，建筑高度约35m，一般可考虑采用框架，框架-剪力墙结构体系。

选择哪种结构体系，主要考虑以下两方面因素：一方面是建筑功能布置要求，另一方面是工程造价因素。

本文假定建筑功能均能满足要求，仅从工程造价方面分析框架和框剪结构的经济性指标，按照2010版新规范，对两种结构形式分别建立典型结构模型，根据计算结果总结归纳，为方案阶段结构体系的确立提供参考意见。

1. 框架结构计算针对大商业结构的特殊性，建立结构模型平面尺寸1~4层约为134.4mx84m，5、6层为134.4mx50.4m，标准柱网尺寸8.4mx8.4m，地上6层，首层层高5.7m，2~6层层高5.1m，结构平面及模型详见见图1.1和图1.2。

图1.1 结构平面图根据《建筑工程抗震设防分类标准》（GB50223-2008）第6.0.5条，确定设防类别为重点设防类，根据《建筑抗震设计规范》（GB50011- 2010）表6.1.2确定工程结构抗震等级，见表1.1所示。

框架结构结构计算分析有如下原则：（一）在不同的地震力作用下，框架柱截面按轴压比控制；（二）框架梁、次梁配筋率按1%~1.5%控制；（三）场地类别均按II类，钢筋按HRB400级；（四）结构周期，位移比，承载力均满足规范。

按以上几点原则计算，对比不同地震力作用下结构的砼，钢筋用量见表1.2所示。

2. 框剪结构计算框剪结构的平面布置同框架结构一致，仅按照较为理想的情况均匀的布置了一定数量的墙体，确保底层墙体的抗倾覆弯矩大于50%。

具体的结构模型见图2.1，图2.2所示。

根据《建筑工程抗震设防分类标准》（GB50223-2008）第6.0.5条，确定设防类别为重点设防类，根据《建筑抗震设计规范》（GB50011- 2010）表6.1.2确定工程结构抗震等级，见表2.1框剪结构计算分析有如下原则：（一）确保结构位移满足规范要求1/800；（二）结构的墙体数量，开洞数量经过优化，确保没有过多布置墙体，如7,8度设防时，结构位移比不小于1/1100；（三）底层框架在规定的水平力作用下承担的地震倾覆弯矩不超过50%；（四）场地类别均按II类，钢筋按HRB400级；（五）结构的周期，扭转周期比，承载力等均满足规范要求。

框架结构与框剪结构的区别框架结构：框架结构又称构架式结构，可设计成静定的三铰框架或超静定的双铰框架或无铰框架。

框架结构的主要优点：空间分隔灵活，自重轻，节省材料;具有可以较灵活地配合建筑平面布置的优点，利于安排需要较大空间的建筑结构;框架结构的梁、柱构件易于标准化、定型化，便于采用装配整体式结构，以缩短施工工期;采用现浇混凝土框架时，结构的整体性、刚度较好，设计处达理好也能到较好的抗震效果，而且可以把梁或柱浇注成各种需要的截面形状。

框架结构体系的缺点：框架结构的侧向刚度小，属柔性结构框架，在强烈地震作用下，结构所产生水平位移较大，易造成严重的非结构性破坏，适用于非抗震设计;钢材和水泥用量较大，构件的总数量多，吊装次数多，接头工作量大，工序多，浪费人力，施工受季节、环境影响较大;不适宜建造高层建筑，一般适用于建造不超过15层的房屋。

框剪结构：框剪结构与框架结构的主要区别就是多了剪力墙，框架结构的竖向刚度不强，高层或超高层的框架结构建筑更是如此!为了解决这个问题故使用剪力墙（或称抗震墙）。

优缺点这种结构是在框架结构中布置一定数量的剪力墙，构成灵活自由的使用空间，满足不同建筑功能的要求，同样又有足够的剪力墙，有相当大的刚度，框剪结构的受力特点，是由框架和剪力墙结构两种不同的抗侧力结构组成的新的受力形式，所以它的框架不同于纯框架结构中的框架，剪力墙在框剪结构中也不同于剪力墙结构中的剪力墙。

因为，在下部楼层，剪力墙的位移较小，它拉着框架按弯曲型曲线变形，剪力墙承受大部分水平力，上部楼层则相反，剪力墙位移越来越大，有外侧的趋势，而框架则有内收的趋势，框架拉剪力墙按剪切型曲线变形，框架除了负担外荷载产生的水平力外，还额外负担了把剪力拉回来的附加水平力，剪力墙不但不承受荷载产生的水平力，还因为给框架一个附加水平力而承受负剪力，所以，上部楼层即使外荷载产生的楼层剪力很小，框架中也出现相当大的剪力。

框架结构和框剪结构的区别：框剪结构与框架结构的主要区别就是多了剪力墙,框架结构的竖向刚度不强,高层或超高层的框架结构建筑更是如此!为了解决这个问题故使用剪力墙.你可以去了框架结构。

框架结构摘要框架结构（frame structure）框架结构是指由梁、柱组成的纯框架结构。

其主要优点是建筑平面布置灵活，能够较大程度地满足建筑使用的要求。

但框架结构的侧移刚度小，水平作用下抵抗变形的能力较差，在强震下结构顶点水平位移与层间相对水平位移都较大。

为了同时满足承载能力和侧移刚度的要求，柱子截面往往很大，很不经济，也减少了使用面积。

所以在地震区的框架结构不宜太高。

目录1特点2抗震构造措施3设计的要点和过程4与框剪结构的区别特点分类房屋的框架按跨数分有单跨、多跨；按层数分有单层、多层；按立面构成分有对称、不对称；按所用材料分有钢框架、钢筋混凝土框架、预应力混凝土框架、胶合木结构框架或钢与钢筋混凝土混合框架等。

受力特点水平方向仍然是楼板，然后楼板应该搭在这个梁上，梁支撑在两边的柱子上，这就把重量递给了柱子，沿着高度方向传到基础的部分，即梁、板、柱构成的承重体系。

框架结构的特点非常突出：所有的墙都不承重跟厂房的承重没有关系，那个承重，是板搭在梁上，梁传给了柱子，墙都是后坐上去的用于其他的轻质材料，墙都不会承重，应用的时候都很灵活，如想要大房间不要墙，就要大房间，不想要大房间，想要小的，就可以在其中用其它的轻质材料来进行房间的划分，房间划分成若干个小房间，因此它的墙不承重，及起着一个划分空间的作用，仅起着一个保温，隔热，隔声的部分。

注意：框架结构：指梁、板、柱的承重体系。

框架建筑的主要优点是空间分隔灵活，自重轻，有利于抗震，节省材料；同时具有可以较灵活地配合建筑平面布置的优点，利于安排需要较大空间的建筑结构；同时框架结构的梁、柱构件易于标准化、定型化，便于采用装配整体式结构，以缩短施工工期。

框架结构体系的缺点为：①框架节点应力集中显著；②框架结构的侧向刚度小，属柔性结构框架，在强烈地震作用下，结构所产生水平位移较大，易造成严重的非结构性破性；③对于钢筋混凝土框架，当高度大、层数相当多时，结构底部各层不但柱的轴力很大，而且梁和柱由水平荷载所产生的弯矩亦显著增加，从而导致截面尺寸和配筋增大，对建筑平面布置和空间处理，就可能带来困难，影响建筑空间的合理使用，在材料消耗和造价方面，也趋于不合理。

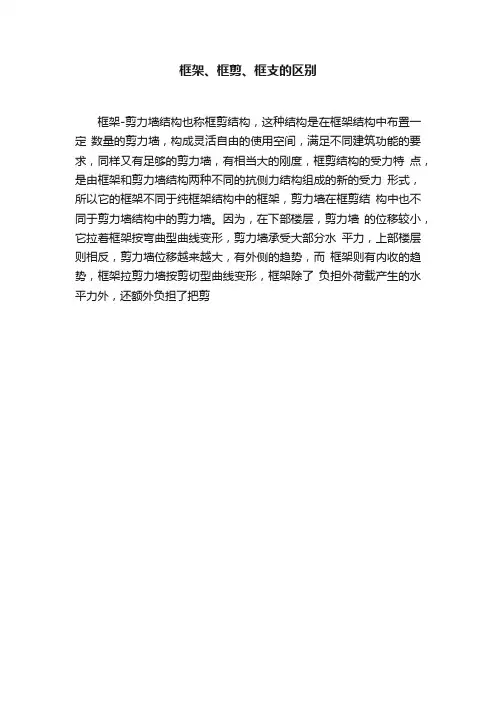

框架、框剪、框支的区别
框架-剪力墙结构也称框剪结构，这种结构是在框架结构中布置一定数量的剪力墙，构成灵活自由的使用空间，满足不同建筑功能的要求，同样又有足够的剪力墙，有相当大的刚度，框剪结构的受力特点，是由框架和剪力墙结构两种不同的抗侧力结构组成的新的受力形式，所以它的框架不同于纯框架结构中的框架，剪力墙在框剪结构中也不同于剪力墙结构中的剪力墙。

因为，在下部楼层，剪力墙的位移较小，它拉着框架按弯曲型曲线变形，剪力墙承受大部分水平力，上部楼层则相反，剪力墙位移越来越大，有外侧的趋势，而框架则有内收的趋势，框架拉剪力墙按剪切型曲线变形，框架除了负担外荷载产生的水平力外，还额外负担了把剪。

框架剪力墙和框支剪力墙，还有纯剪力墙结构、框架结构，这些都是设计上为了表现不同的建筑形式而灵活采用的结构。

一般来说，是由于抗侧向力的不同而采用不同的形式，抗侧向力由大到小一般为剪力墙结构、框支剪力墙、框架剪力墙、框架结构。

从另一方面来说，即从房间分割的灵活布置方面，框架结构更灵活，而剪力墙结构不好分割房间，框架剪力墙和框支剪力墙正处于两者之间。

框支剪力墙就是为了利用下部几层的空间，能够灵活分割，或者是采用大空间，而采用框架的形式，然后采用转换层将框架结构转换成剪力墙结构，以使建筑能够抵抗水平侧向力，从而突破高度的限制；而框架剪力墙从下到上都是框架和剪力墙两种形式的结合，一般是利用电梯井或楼梯井作为剪力墙，外部采用框架形式。

如果再变换一下，外墙也采用剪力墙的形式，就成了筒体结构了。

框架结构：以混凝土梁柱组成的框架来作为抗侧力体系并承担竖向荷载的结构。

剪力墙结构：以混凝土剪力墙来作为抗侧力体系并承担竖向荷载的结构。

框架-剪力墙结构：以混凝土梁柱组成的框架及剪力墙共同工作来作为抗侧力体系并承担竖向荷载的结构。

框架-核心筒结构：以内部设置混凝土筒体，外围周圈设置框架，来作为抗侧力体系并承担竖向荷载的结构。

（筒体其实是剪力墙的一种特殊形式）筒中筒结构：以内部外部设置双重混凝土筒体，来作为抗侧力体系并承担竖向荷载的结构。

板柱-剪力墙结构：以混凝土柱和楼板（即无梁楼盖体系）组成的框架及剪力墙共同工作来作为抗侧力体系并承担竖向荷载的结构。

部分框支剪力墙结构：剪力墙结构的一种。

其中部分剪力墙不落地，通过转换梁（也叫框支梁）把荷载传至框支柱（框架柱的一种特殊形式）。

“汶川5.12”地震灾后重建之建筑物结构形式浅析 2009年9月（上）89期犹爽黄明恨邓正清李天和 (四川大学水电学院)“汶川5．12·特大地震造成了灾区相当一部分建筑物的破坏与倒塌。

为了避免重建的建筑物在再次遭受地震时不至因建筑物结构形式设计不合理等种种原因而遭受严重破坏，对重建建筑物的结构型式等方面进行相关的探究和改进是很有必要的。

1.砖混结构是‎指建筑物中‎竖向承重结构的墙、柱等采用砖‎或者砌块砌‎筑，横向承重的‎梁、楼板、屋面板等采‎用钢筋混凝土‎结构。

也就是说砖‎混结构是以‎小部分钢筋‎混凝土及大‎部分砖墙承‎重的结构。

砖混结构是‎混合结构的一种，是采用砖墙‎来承重，钢筋混凝土‎梁柱板等构件构‎成的混合结‎构体系。

适合开间进‎深较小.房间面积小‎，多层或低层‎的建筑，对于承重墙体不能改动‎2.框架结构是‎指由梁和柱‎以刚接或者‎铰接相连接‎而成构成承‎重体系的结‎构，即由梁和柱‎组成框架共‎同抵抗适用‎过程中出现‎的水平荷载‎和竖向荷载‎。

采用结构的‎房屋墙体不‎承重，仅起到围护‎和分隔作用‎，一般用预制‎的加气混凝‎土、膨胀珍珠岩‎、空心砖或多‎孔砖、浮石、蛭石、陶粒等轻质‎板材等材料‎砌筑或装配‎而成。

3.框架-剪力墙结构‎也称框剪结构，这种结构是‎在框架结构中布置一定‎数量的剪力‎墙，构成灵活自‎由的使用空‎间，满足不同建筑功能的要求‎，同样又有足‎够的剪力墙‎，有相当大的‎刚度，框剪结构的‎受力特点，是由框架和‎剪力墙结构‎两种不同的‎抗侧力结构‎组成的新的‎受力形式，所以它的框‎架不同于纯‎框架结构中‎的框架，剪力墙在框‎剪结构中也‎不同于剪力‎墙结构中的‎剪力墙。

因为，在下部楼层，剪力墙的位‎移较小，它拉着框架‎按弯曲型曲‎线变形，剪力墙承受‎大部分水平‎力，上部楼层则‎相反，剪力墙位移‎越来越大，有外侧的趋‎势，而框架则有‎内收的趋势‎，框架拉剪力‎墙按剪切型‎曲线变形，框架除了负‎担外荷载产‎生的水平力‎外，还额外负担‎了把剪力拉‎回来的附加‎水平力，剪力墙不但‎不承受荷载‎产生的水平‎力，还因为给框‎架一个附加‎水平力而承‎受负剪力，所以，上部楼层即‎使外荷载产‎生的楼层剪‎力很小，框架中也出‎现相当大的‎剪力。

砖混建筑特‎点：框架结构住‎宅的承重结‎构是梁、板、柱，而砖混结构‎的住宅承重‎结构是楼板‎和墙体。

钢筋混凝土框架结构概念与设计框架结构是指由梁和柱以刚接或者铰接相连接而成，构成承重体系的结构，即由梁和柱组成框架共同抵抗使用过程中出现的水平荷载和竖向荷载。

结构的房屋墙体不承重，仅起到围护和分隔作用，一般用预制的加气混凝土、膨胀珍珠岩、空心砖或多孔砖、浮石、蛭石、陶粒等轻质板材等材料砌筑或装配而成。

分类编辑框架结构又称构架式结构。

房屋的框架按跨数分有单跨、多跨；按层数分有单层、多层；按立面构成分为对称、不对称；按所用材料分为钢框架、混凝土框架、胶合木结构框架或钢与钢筋混凝土混合框架等。

其中最常用的是混凝土框架（现浇整体式、装配式、装配整体式，也可根据需要施加预应力，主要是对梁或板）、钢框架。

装配式、装配整体式混凝土框架和钢框架适合大规模工业化施工，效率较高，工程质量较好。

特点编辑框架建筑的主要优点：空间分隔灵活，自重轻，节省材料；具有可以较灵活地配合建筑平面布置的优点，利于安排需要较大空间的建筑结构；框架结构的梁、柱构件易于标准化、定型化，便于采用装配整体式结构，以缩短施工工期；采用现浇混凝土框架时，结构的整体性、刚度较好，设计处理好也能达到较好的抗震效果，而且可以把梁或柱浇注成各种需要的截面形状。

抗震房-房屋框架结构筑，框架是由梁柱构成的杆系结构，其承载力和刚度都较低，特别是水平方向的（即使可以考虑现浇楼面与梁共同工作以提高楼面水平刚度，但也是有限的），它的受力特点类似于竖向悬臂剪切梁，其总体水平位移上大下小，但相对于各楼层而言，层间变形上小下大，设计时如何提高框架的抗侧刚度及控制好结构侧移为重要因素，对于钢筋混凝土框架，当高度大、层数相当多时，结构底部各层不但柱的轴力很大，而且梁和柱由水平荷载所产生的弯矩和整体的侧移亦显著增加，从而导致截面尺寸和配筋增大，对建筑平面布置和空间处理，就可能带来困难，影响建筑空间的合理使用，在材料消耗和造价方面，也趋于不合理，故一般适用于建造不超过15层的房屋。

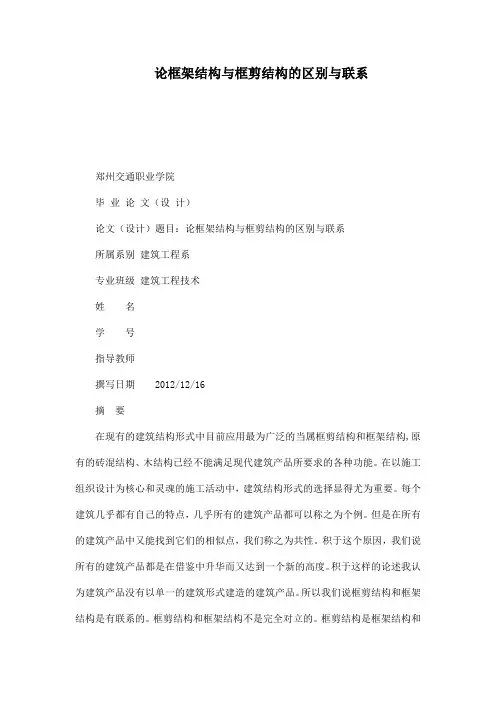

论框架结构与框剪结构的区别与联系郑州交通职业学院毕业论文（设计）论文（设计）题目：论框架结构与框剪结构的区别与联系所属系别建筑工程系专业班级建筑工程技术姓名学号指导教师撰写日期 2012/12/16摘要在现有的建筑结构形式中目前应用最为广泛的当属框剪结构和框架结构,原有的砖混结构、木结构已经不能满足现代建筑产品所要求的各种功能。

在以施工组织设计为核心和灵魂的施工活动中，建筑结构形式的选择显得尤为重要。

每个建筑几乎都有自己的特点，几乎所有的建筑产品都可以称之为个例。

但是在所有的建筑产品中又能找到它们的相似点，我们称之为共性。

积于这个原因，我们说所有的建筑产品都是在借鉴中升华而又达到一个新的高度。

积于这样的论述我认为建筑产品没有以单一的建筑形式建造的建筑产品。

所以我们说框剪结构和框架结构是有联系的。

框剪结构和框架结构不是完全对立的。

框剪结构是框架结构和剪力墙结构两种体系的结合，吸取了各自的长处，既能为建筑平面布置提供较大的使用空间，又具有良好的抗侧力性能。

框剪结构中的剪力墙可以单独设置，也可以利用电梯井、楼梯间、管道井等墙体框架结构由梁柱构成，构件截面较小，因此框架结构的承载力和刚度都较低，它的受力特点类似于竖向悬臂剪切梁，楼层越高，水平位移越慢，高层框架在纵横两个方向都承受很大的水平力，这时，现浇楼面也作为梁共同工作的，装配整体式楼面的作用则不考虑，框架结构的墙体是填充墙，起围护和分隔作用，框架结构的特点是能为建筑提供灵活的使用空间，但抗震性能差SummaryIn the existing building structure form of the most widely used is frame shear structure and frame structure, the original brick structure, wood,,,, cannot have satisfied all the requirements of modern building products. In the construction organization design as the core and soul of the construction activities, the choice of the form of building structure is particularly important. Each building has its own characteristics, almost almost all building products can be called alone. But of all the building products and their similarities can be found, we call it common. Product in this reason, we say that all the construction products is sublimated in the reference and achieve a new level. Product in this paper I don't think building products in the form of a single building building construction products. So we say frame shear structure and frame structure are connected. Frame shear structure and frame structure are not completely opposite. Frame shear structure is theframework structure and the combination of the two kinds of shear wall structure system, learn their strengths, both can provide building layout with the use of large space, but also has good performance to resist lateral force. Frame shear structure of shear wall can be set separately, also can make use of the elevator shaft, stairwells, pipe well wall, because it is with a casting molding and subject fit and greatly save the time limit for a project, high frame structure consists of beams, component cross section is small, so the low bearing capacity and stiffness of frame structure, its mechanical characteristics are similar to the vertical cantilever shear beams, floor is higher, the horizontal displacement, the slower the high-rise frame in the vertical and horizontal directions are under a lot of horizontal force, at this point, the cast-in-place floor as beam work together the role of the assembled monolithic floor is not considered, is infilled wall frame structure wall, retaining and separation effect and the characteristics of the frame structure is provided for building flexible use of space, but the seismic performance is poor. The purpose of this paper is to find out advantages and disadvantages two construction forms and adapt to the field conditions. Reduce the construction difficulty, meet people's needs.目录1 引言2 框架结构..2.1 框架结构的定义.构的发展史及前景构的优缺点构的受力分析3 框剪结构框剪结构的定义及其优缺点.................................................框剪结构的受力分析4 结果分析与讨论5 总结参考文献致谢1.引言建筑业专门从事土木工程、房屋建设和设备安装以及工程勘察设计工作的生产部门。

框架-剪力墙结构也称框剪结构，这种结构是在框架结构中布置一定数量的剪力墙，构成灵活自由的使用空间，满足不同建筑功能的要求，同样又有足够的剪力墙，有相当大的刚度，框剪结构的受力特点，是由框架和剪力墙结构两种不同的抗侧力结构组成的新的受力形式，所以它的框架不同于纯框架结构中的框架，剪力墙在框剪结构中也不同于剪力墙结构中的剪力墙。

因为，在下部楼层，剪力墙的位移较小，它拉着框架按弯曲型曲线变形，剪力墙承受大部分水平力，上部楼层则相反，剪力墙位移越来越大，有外侧的趋势，而框架则有内收的趋势，框架拉剪力墙按剪切型曲线变形，框架除了负担外荷载产生的水平力外，还额外负担了把剪力拉回来的附加水平力，剪力墙不但不承受荷载产生的水平力，还因为给框架一个附加水平力而承受负剪力，所以，上部楼层即使外荷载产生的楼层剪力很小，框架中也出现相当大的剪力。

框支剪力墙是指在框架剪力墙结构(在转换层的位置)上部布置剪力墙体系.部分剪力墙应落地.一般多用于下部要求大开间,上部住宅、酒店且房间内不能出现柱角的综合高层房屋。

框支－剪力墙结构抗震性能差，造价高，应尽量避免采用。

但它能满足现代建筑不同功能组合的需要，有时结构设计又不可避免此种结构型式，对此应采取措施积极改善其抗震性能，尽可能减少材料消耗，以降低工程造价。

剪力墙结构目录剪力墙结构(shearwall structure）是用钢筋混凝土墙板来控制结构的水平力，这种用钢筋混凝土墙板来承受竖向和水平力的结构称为剪力墙结构。

这种结构在高层房屋中被大量运用，所以，购房户大可不必为其专业术语所蒙蔽。

剪力墙结构。

钢筋混凝土的墙体构成的承重体系。

剪力墙结构指的是竖向的钢筋凝土墙板，水平方向仍然是钢筋混凝土的大楼板搭载墙上，这样构成的一个体系，叫剪力墙结构。

为什么叫剪力墙结构，其实楼越高，风荷载对它的推动越大，那么风的推动叫水平方向的推动，如房子，下面的是有约束的，上面的风一吹应该产生一定的摇摆的浮动，摇摆的浮动限制的非常小，靠竖向墙板去抵抗，风吹过来，板对它有一个对顶的力，使得楼不产生摇摆或者是产生摇摆的浮度特别小，在结构允许的范围之内，比如：风从一面来，那么板有一个相当的力与它顶着，沿着整个竖向墙板的高度上相当于一对的力，正好像一种剪切，相当于用剪子剪楼而且剪楼的力越往下剪力越大，因此，把这样的墙板叫剪力墙板，也说明竖向的墙板不仅仅承重竖向的力还应该承担水平方向的风荷载，包括水平方向的地震力和风对它的一个推动。
