商业综合体框架结构和框剪结构经济性对比分析

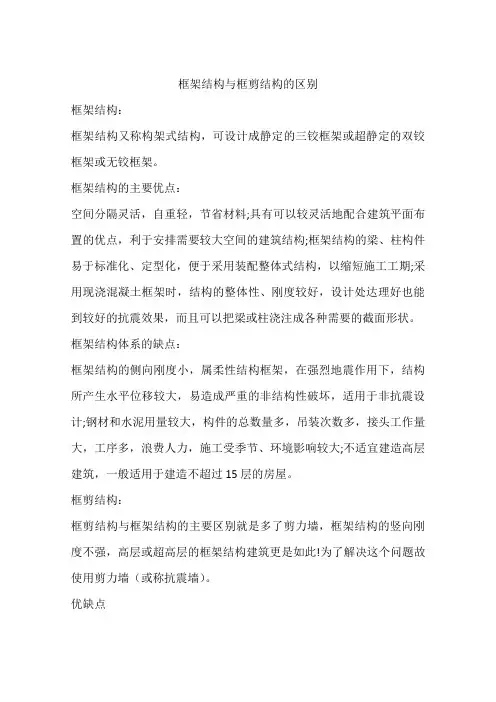

框架结构与框剪结构的区别框架结构：框架结构又称构架式结构，可设计成静定的三铰框架或超静定的双铰框架或无铰框架。

框架结构的主要优点：空间分隔灵活，自重轻，节省材料;具有可以较灵活地配合建筑平面布置的优点，利于安排需要较大空间的建筑结构;框架结构的梁、柱构件易于标准化、定型化，便于采用装配整体式结构，以缩短施工工期;采用现浇混凝土框架时，结构的整体性、刚度较好，设计处达理好也能到较好的抗震效果，而且可以把梁或柱浇注成各种需要的截面形状。

框架结构体系的缺点：框架结构的侧向刚度小，属柔性结构框架，在强烈地震作用下，结构所产生水平位移较大，易造成严重的非结构性破坏，适用于非抗震设计;钢材和水泥用量较大，构件的总数量多，吊装次数多，接头工作量大，工序多，浪费人力，施工受季节、环境影响较大;不适宜建造高层建筑，一般适用于建造不超过15层的房屋。

框剪结构：框剪结构与框架结构的主要区别就是多了剪力墙，框架结构的竖向刚度不强，高层或超高层的框架结构建筑更是如此!为了解决这个问题故使用剪力墙（或称抗震墙）。

优缺点这种结构是在框架结构中布置一定数量的剪力墙，构成灵活自由的使用空间，满足不同建筑功能的要求，同样又有足够的剪力墙，有相当大的刚度，框剪结构的受力特点，是由框架和剪力墙结构两种不同的抗侧力结构组成的新的受力形式，所以它的框架不同于纯框架结构中的框架，剪力墙在框剪结构中也不同于剪力墙结构中的剪力墙。

因为，在下部楼层，剪力墙的位移较小，它拉着框架按弯曲型曲线变形，剪力墙承受大部分水平力，上部楼层则相反，剪力墙位移越来越大，有外侧的趋势，而框架则有内收的趋势，框架拉剪力墙按剪切型曲线变形，框架除了负担外荷载产生的水平力外，还额外负担了把剪力拉回来的附加水平力，剪力墙不但不承受荷载产生的水平力，还因为给框架一个附加水平力而承受负剪力，所以，上部楼层即使外荷载产生的楼层剪力很小，框架中也出现相当大的剪力。

框架结构和框剪结构的区别：框剪结构与框架结构的主要区别就是多了剪力墙,框架结构的竖向刚度不强,高层或超高层的框架结构建筑更是如此!为了解决这个问题故使用剪力墙.你可以去了框架结构。

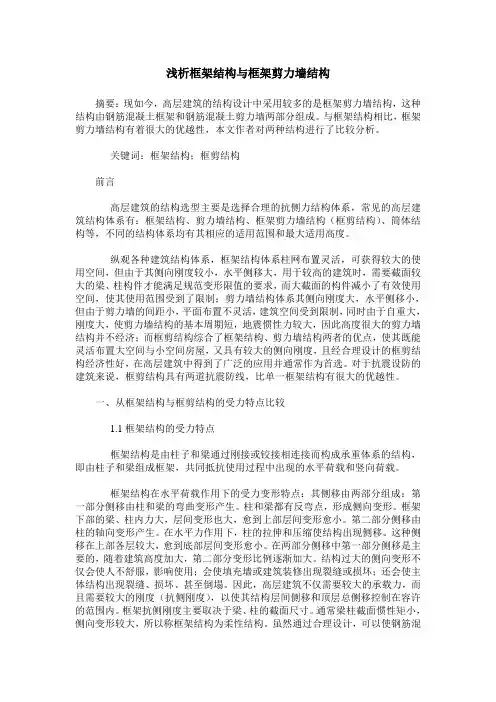

浅析框架结构与框架剪力墙结构摘要：现如今，高层建筑的结构设计中采用较多的是框架剪力墙结构，这种结构由钢筋混凝土框架和钢筋混凝土剪力墙两部分组成。

与框架结构相比，框架剪力墙结构有着很大的优越性，本文作者对两种结构进行了比较分析。

关键词：框架结构；框剪结构前言高层建筑的结构选型主要是选择合理的抗侧力结构体系，常见的高层建筑结构体系有：框架结构、剪力墙结构、框架剪力墙结构（框剪结构）、筒体结构等，不同的结构体系均有其相应的适用范围和最大适用高度。

纵观各种建筑结构体系，框架结构体系柱网布置灵活，可获得较大的使用空间，但由于其侧向刚度较小，水平侧移大，用于较高的建筑时，需要截面较大的梁、柱构件才能满足规范变形限值的要求，而大截面的构件减小了有效使用空间，使其使用范围受到了限制；剪力墙结构体系其侧向刚度大，水平侧移小，但由于剪力墙的间距小，平面布置不灵活，建筑空间受到限制，同时由于自重大，刚度大，使剪力墙结构的基本周期短，地震惯性力较大，因此高度很大的剪力墙结构并不经济；而框剪结构综合了框架结构、剪力墙结构两者的优点，使其既能灵活布置大空间与小空间房屋，又具有较大的侧向刚度，且经合理设计的框剪结构经济性好，在高层建筑中得到了广泛的应用并通常作为首选。

对于抗震设防的建筑来说，框剪结构具有两道抗震防线，比单一框架结构有很大的优越性。

一、从框架结构与框剪结构的受力特点比较1.1框架结构的受力特点框架结构是由柱子和梁通过刚接或铰接相连接而构成承重体系的结构，即由柱子和梁组成框架，共同抵抗使用过程中出现的水平荷载和竖向荷载。

框架结构在水平荷载作用下的受力变形特点：其侧移由两部分组成：第一部分侧移由柱和梁的弯曲变形产生。

柱和梁都有反弯点，形成侧向变形。

框架下部的梁、柱内力大，层间变形也大，愈到上部层间变形愈小。

第二部分侧移由柱的轴向变形产生。

在水平力作用下，柱的拉伸和压缩使结构出现侧移。

这种侧移在上部各层较大，愈到底部层间变形愈小。

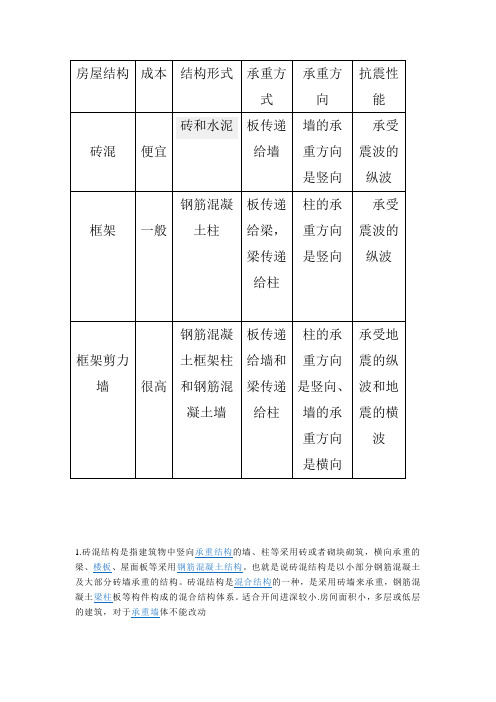

房屋结构成本结构形式承重方式承重方向抗震性能砖混便宜砖和水泥板传递给墙墙的承重方向是竖向承受震波的纵波框架一般钢筋混凝土柱板传递给梁，梁传递给柱柱的承重方向是竖向承受震波的纵波框架剪力墙很高钢筋混凝土框架柱和钢筋混凝土墙板传递给墙和梁传递给柱柱的承重方向是竖向、墙的承重方向是横向承受地震的纵波和地震的横波1.砖混结构是指建筑物中竖向承重结构的墙、柱等采用砖或者砌块砌筑，横向承重的梁、楼板、屋面板等采用钢筋混凝土结构。

也就是说砖混结构是以小部分钢筋混凝土及大部分砖墙承重的结构。

砖混结构是混合结构的一种，是采用砖墙来承重，钢筋混凝土梁柱板等构件构成的混合结构体系。

适合开间进深较小.房间面积小，多层或低层的建筑，对于承重墙体不能改动2.框架结构是指由梁和柱以刚接或者铰接相连接而成构成承重体系的结构，即由梁和柱组成框架共同抵抗适用过程中出现的水平荷载和竖向荷载。

采用结构的房屋墙体不承重，仅起到围护和分隔作用，一般用预制的加气混凝土、膨胀珍珠岩、空心砖或多孔砖、浮石、蛭石、陶粒等轻质板材等材料砌筑或装配而成。

3.框架-剪力墙结构也称框剪结构，这种结构是在框架结构中布置一定数量的剪力墙，构成灵活自由的使用空间，满足不同建筑功能的要求，同样又有足够的剪力墙，有相当大的刚度，框剪结构的受力特点，是由框架和剪力墙结构两种不同的抗侧力结构组成的新的受力形式，所以它的框架不同于纯框架结构中的框架，剪力墙在框剪结构中也不同于剪力墙结构中的剪力墙。

因为，在下部楼层，剪力墙的位移较小，它拉着框架按弯曲型曲线变形，剪力墙承受大部分水平力，上部楼层则相反，剪力墙位移越来越大，有外侧的趋势，而框架则有内收的趋势，框架拉剪力墙按剪切型曲线变形，框架除了负担外荷载产生的水平力外，还额外负担了把剪力拉回来的附加水平力，剪力墙不但不承受荷载产生的水平力，还因为给框架一个附加水平力而承受负剪力，所以，上部楼层即使外荷载产生的楼层剪力很小，框架中也出现相当大的剪力。

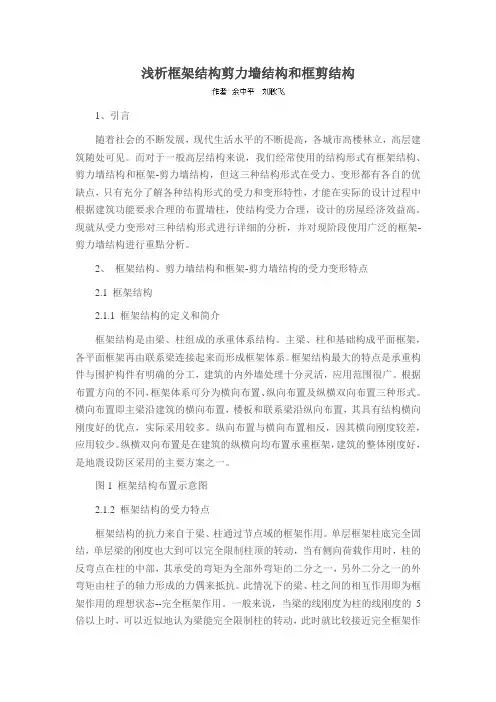

浅析框架结构剪力墙结构和框剪结构1、引言随着社会的不断发展，现代生活水平的不断提高，各城市高楼林立，高层建筑随处可见。

而对于一般高层结构来说，我们经常使用的结构形式有框架结构、剪力墙结构和框架-剪力墙结构，但这三种结构形式在受力、变形都有各自的优缺点，只有充分了解各种结构形式的受力和变形特性，才能在实际的设计过程中根据建筑功能要求合理的布置墙柱，使结构受力合理，设计的房屋经济效益高。

现就从受力变形对三种结构形式进行详细的分析，并对现阶段使用广泛的框架-剪力墙结构进行重點分析。

2、框架结构、剪力墙结构和框架-剪力墙结构的受力变形特点2.1 框架结构2.1.1 框架结构的定义和简介框架结构是由梁、柱组成的承重体系结构。

主梁、柱和基础构成平面框架，各平面框架再由联系梁连接起来而形成框架体系。

框架结构最大的特点是承重构件与围护构件有明确的分工，建筑的内外墙处理十分灵活，应用范围很广。

根据布置方向的不同，框架体系可分为横向布置、纵向布置及纵横双向布置三种形式。

横向布置即主梁沿建筑的横向布置，楼板和联系梁沿纵向布置，其具有结构横向刚度好的优点，实际采用较多。

纵向布置与横向布置相反，因其横向刚度较差，应用较少。

纵横双向布置是在建筑的纵横向均布置承重框架，建筑的整体刚度好，是地震设防区采用的主要方案之一。

图1 框架结构布置示意图2.1.2 框架结构的受力特点框架结构的抗力来自于梁、柱通过节点域的框架作用。

单层框架柱底完全固结，单层梁的刚度也大到可以完全限制柱顶的转动，当有侧向荷载作用时，柱的反弯点在柱的中部，其承受的弯矩为全部外弯矩的二分之一，另外二分之一的外弯矩由柱子的轴力形成的力偶来抵抗。

此情况下的梁、柱之间的相互作用即为框架作用的理想状态--完全框架作用。

一般来说，当梁的线刚度为柱的线刚度的5倍以上时，可以近似地认为梁能完全限制柱的转动，此时就比较接近完全框架作用。

然而实际的框架作用往往介于完全框架作用与悬臂梁排架柱之间，因梁、柱等线性构件受建筑功能的限制，截面不能太大，其线刚度比较小，故而抗侧刚度比较小。

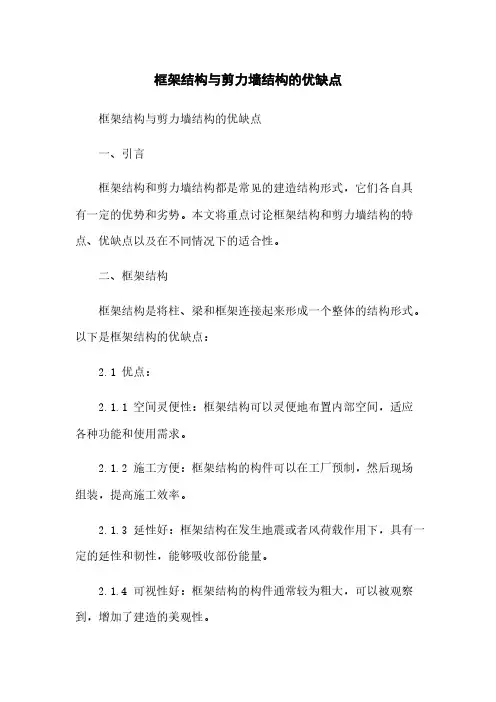

框架结构与剪力墙结构的优缺点框架结构与剪力墙结构的优缺点一、引言框架结构和剪力墙结构都是常见的建造结构形式，它们各自具有一定的优势和劣势。

本文将重点讨论框架结构和剪力墙结构的特点、优缺点以及在不同情况下的适合性。

二、框架结构框架结构是将柱、梁和框架连接起来形成一个整体的结构形式。

以下是框架结构的优缺点：2.1 优点：2.1.1 空间灵便性：框架结构可以灵便地布置内部空间，适应各种功能和使用需求。

2.1.2 施工方便：框架结构的构件可以在工厂预制，然后现场组装，提高施工效率。

2.1.3 延性好：框架结构在发生地震或者风荷载作用下，具有一定的延性和韧性，能够吸收部份能量。

2.1.4 可视性好：框架结构的构件通常较为粗大，可以被观察到，增加了建造的美观性。

2.2 缺点：2.2.1 抗侧扭能力差：框架结构的抗侧扭能力相对较差，对地震和风荷载响应较为敏感。

2.2.2 刚度分布不均匀：框架结构的刚度分布不均匀，导致局部刚度较大，可能引起结构的局部破坏。

2.2.3 造价较高：框架结构的构件相对较多，造价较剪力墙结构较高。

三、剪力墙结构剪力墙结构是在建造中设置反抗水平荷载的墙体，通过墙体的刚性和强度来提供结构的稳定性。

以下是剪力墙结构的优缺点：3.1 优点：3.1.1 抗侧扭能力强：剪力墙结构具有较强的抗侧扭能力，能够有效减少地震或者风荷载对建造的影响。

3.1.2 刚度分布均匀：剪力墙结构的刚度分布较均匀，能够保证整个建造的稳定性。

3.1.3 施工周期短：剪力墙结构的施工相对简单，可以缩短施工周期，提高工程进度。

3.2 缺点：3.2.1 空间利用率低：剪力墙结构会占用一定的室内空间，降低了空间的利用率。

3.2.2 可塑性差：剪力墙结构的可塑性较差，一旦发生超过其承载能力的荷载，可能引起结构破坏。

3.2.3 维修难点：剪力墙结构的墙体一旦损坏，维修起来较为难点，可能需要拆除重建。

四、适合性比较4.1 框架结构适合性：框架结构适合于以下情况：- 需要灵便布置内部空间的建造，例如办公楼、商业建造等。

剪力墙结构和框架结构的区别- 剪力墙分类-剪力墙结构和框架结构的区别剪力墙分类在建筑领域，剪力墙结构和框架结构是两种常见的结构形式。

它们在设计、受力特点、适用范围等方面存在着显著的区别。

同时，剪力墙本身也有着不同的分类。

下面就让我们一起来详细了解一下。

首先，我们来看看剪力墙结构。

剪力墙结构是用钢筋混凝土墙板来承受竖向和水平荷载的结构。

这些墙板就像一道道坚固的屏障，有效地抵抗了来自各个方向的力。

剪力墙结构的优点是侧向刚度大，在水平荷载作用下，比如风荷载或者地震作用，变形小，抗震性能好。

这使得它在高层建筑中得到了广泛的应用。

框架结构则是由梁和柱组成的框架来承受竖向和水平荷载。

框架结构的优点是建筑平面布置灵活，可以根据不同的功能需求自由划分空间。

但相对来说，它的侧向刚度较小，在水平荷载作用下变形较大。

那么，剪力墙结构和框架结构具体有哪些区别呢？从受力特点来看，剪力墙结构主要依靠墙体承受水平荷载，而框架结构主要通过框架梁柱的弯曲和剪切变形来抵抗水平荷载。

在空间布局上，剪力墙结构由于墙体较多，对空间的划分有一定的限制；而框架结构的柱网布置相对灵活，更便于空间的灵活划分和利用。

从适用高度来说，剪力墙结构更适合建造高层建筑，因为它能够提供足够的侧向刚度；而框架结构一般适用于多层建筑，如果要用于高层建筑，往往需要结合剪力墙形成框剪结构。

从经济性方面考虑，剪力墙结构的墙板钢筋和混凝土用量较大，成本相对较高；框架结构由于梁柱构件相对简单，在一定程度上成本较低。

接下来，我们再了解一下剪力墙的分类。

按照开洞情况，剪力墙可以分为整截面剪力墙、整体小开口剪力墙、双肢剪力墙和多肢剪力墙。

整截面剪力墙没有洞口或者洞口很小，其受力性能类似于一个悬臂构件，整体工作性能好。

整体小开口剪力墙的洞口面积较小，墙肢的弯矩图基本没有反弯点。

双肢剪力墙是由连梁将两个墙肢连接在一起形成的，其受力性能较为复杂。

多肢剪力墙则是由多个墙肢通过连梁连接而成。

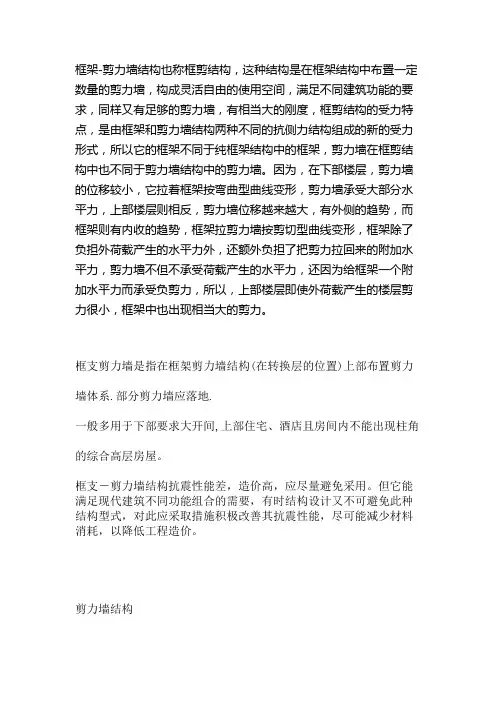

框架-剪力墙结构也称框剪结构，这种结构是在框架结构中布置一定数量的剪力墙，构成灵活自由的使用空间，满足不同建筑功能的要求，同样又有足够的剪力墙，有相当大的刚度，框剪结构的受力特点，是由框架和剪力墙结构两种不同的抗侧力结构组成的新的受力形式，所以它的框架不同于纯框架结构中的框架，剪力墙在框剪结构中也不同于剪力墙结构中的剪力墙。

因为，在下部楼层，剪力墙的位移较小，它拉着框架按弯曲型曲线变形，剪力墙承受大部分水平力，上部楼层则相反，剪力墙位移越来越大，有外侧的趋势，而框架则有内收的趋势，框架拉剪力墙按剪切型曲线变形，框架除了负担外荷载产生的水平力外，还额外负担了把剪力拉回来的附加水平力，剪力墙不但不承受荷载产生的水平力，还因为给框架一个附加水平力而承受负剪力，所以，上部楼层即使外荷载产生的楼层剪力很小，框架中也出现相当大的剪力。

框支剪力墙是指在框架剪力墙结构(在转换层的位置)上部布置剪力墙体系.部分剪力墙应落地.一般多用于下部要求大开间,上部住宅、酒店且房间内不能出现柱角的综合高层房屋。

框支－剪力墙结构抗震性能差，造价高，应尽量避免采用。

但它能满足现代建筑不同功能组合的需要，有时结构设计又不可避免此种结构型式，对此应采取措施积极改善其抗震性能，尽可能减少材料消耗，以降低工程造价。

剪力墙结构目录剪力墙结构(shearwall structure）是用钢筋混凝土墙板来控制结构的水平力，这种用钢筋混凝土墙板来承受竖向和水平力的结构称为剪力墙结构。

这种结构在高层房屋中被大量运用，所以，购房户大可不必为其专业术语所蒙蔽。

剪力墙结构。

钢筋混凝土的墙体构成的承重体系。

剪力墙结构指的是竖向的钢筋凝土墙板，水平方向仍然是钢筋混凝土的大楼板搭载墙上，这样构成的一个体系，叫剪力墙结构。

为什么叫剪力墙结构，其实楼越高，风荷载对它的推动越大，那么风的推动叫水平方向的推动，如房子，下面的是有约束的，上面的风一吹应该产生一定的摇摆的浮动，摇摆的浮动限制的非常小，靠竖向墙板去抵抗，风吹过来，板对它有一个对顶的力，使得楼不产生摇摆或者是产生摇摆的浮度特别小，在结构允许的范围之内，比如：风从一面来，那么板有一个相当的力与它顶着，沿着整个竖向墙板的高度上相当于一对的力，正好像一种剪切，相当于用剪子剪楼而且剪楼的力越往下剪力越大，因此，把这样的墙板叫剪力墙板，也说明竖向的墙板不仅仅承重竖向的力还应该承担水平方向的风荷载，包括水平方向的地震力和风对它的一个推动。

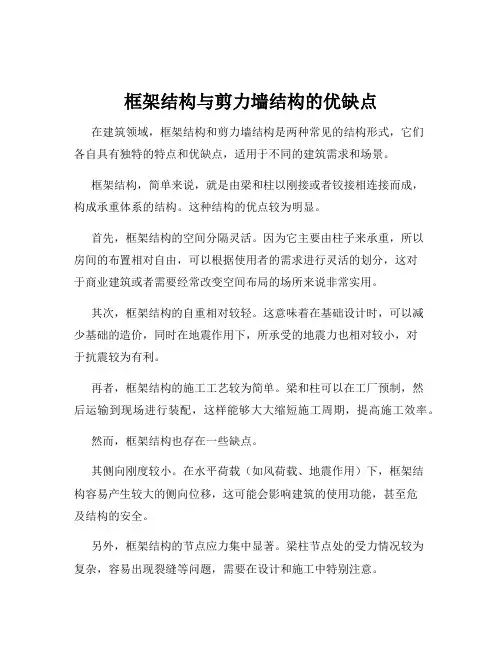

框架结构与剪力墙结构的优缺点在建筑领域，框架结构和剪力墙结构是两种常见的结构形式，它们各自具有独特的特点和优缺点，适用于不同的建筑需求和场景。

框架结构，简单来说，就是由梁和柱以刚接或者铰接相连接而成，构成承重体系的结构。

这种结构的优点较为明显。

首先，框架结构的空间分隔灵活。

因为它主要由柱子来承重，所以房间的布置相对自由，可以根据使用者的需求进行灵活的划分，这对于商业建筑或者需要经常改变空间布局的场所来说非常实用。

其次，框架结构的自重相对较轻。

这意味着在基础设计时，可以减少基础的造价，同时在地震作用下，所承受的地震力也相对较小，对于抗震较为有利。

再者，框架结构的施工工艺较为简单。

梁和柱可以在工厂预制，然后运输到现场进行装配，这样能够大大缩短施工周期，提高施工效率。

然而，框架结构也存在一些缺点。

其侧向刚度较小。

在水平荷载（如风荷载、地震作用）下，框架结构容易产生较大的侧向位移，这可能会影响建筑的使用功能，甚至危及结构的安全。

另外，框架结构的节点应力集中显著。

梁柱节点处的受力情况较为复杂，容易出现裂缝等问题，需要在设计和施工中特别注意。

剪力墙结构则是用钢筋混凝土墙板来代替框架结构中的梁柱，承担各类荷载引起的内力，并能有效控制结构的水平力。

剪力墙结构的优点突出。

它具有较大的侧向刚度。

在水平荷载作用下，剪力墙结构的变形较小，能够有效地抵抗风荷载和地震作用，保证建筑物的稳定性和安全性。

而且，剪力墙结构的整体性好。

由于墙板的连续性，使得整个结构的整体性较强，抗震性能优越。

不过，剪力墙结构也并非十全十美。

其空间布置不够灵活。

由于剪力墙的存在，房间的分隔受到一定的限制，难以进行大规模的改动。

再者，剪力墙结构的自重较大。

这会增加基础的负担，同时也会增加地震作用的影响。

另外，剪力墙结构的施工难度相对较大。

墙板的浇筑和养护需要较高的技术要求和施工精度。

为了更直观地比较框架结构和剪力墙结构的优缺点，我们可以通过一个具体的例子来进行分析。
