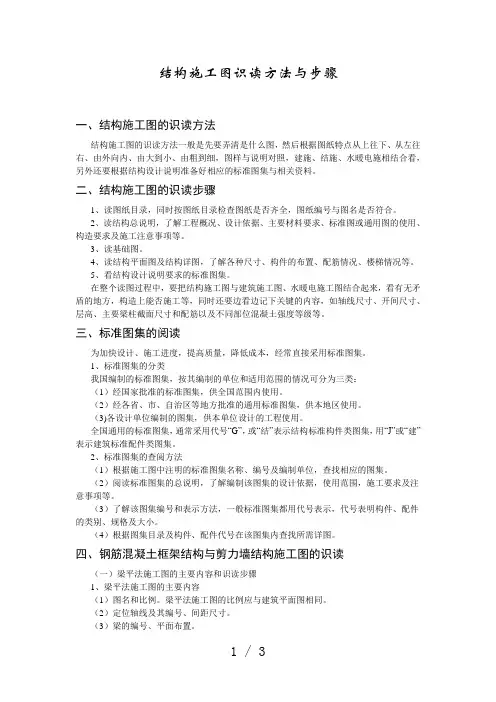

结构施工图识读方法与步骤一、结构施工图的识读方法结构施工图的识读方法一般是先要弄清是什么图，然后根据图纸特点从上往下、从左往右、由外向内、由大到小、由粗到细，图样与说明对照，建施、结施、水暖电施相结合看，另外还要根据结构设计说明准备好相应的标准图集与相关资料。
二、结构施工图的识读步骤1、读图纸目录，同时按图纸目录检查图纸是否齐全，图纸编号与图名是否符合。
2、读结构总说明，了解工程概况、设计依据、主要材料要求、标准图或通用图的使用、构造要求及施工注意事项等。
3、读基础图。
4、读结构平面图及结构详图，了解各种尺寸、构件的布置、配筋情况、楼梯情况等。
5、看结构设计说明要求的标准图集。
在整个读图过程中，要把结构施工图与建筑施工图、水暖电施工图结合起来，看有无矛盾的地方，构造上能否施工等，同时还要边看边记下关键的内容，如轴线尺寸、开间尺寸、层高、主要梁柱截面尺寸和配筋以及不同部位混凝土强度等级等。
三、标准图集的阅读为加快设计、施工进度，提高质量，降低成本，经常直接采用标准图集。
1、标准图集的分类我国编制的标准图集，按其编制的单位和适用范围的情况可分为三类：（1）经国家批准的标准图集，供全国范围内使用。
（2）经各省、市、自治区等地方批准的通用标准图集，供本地区使用。
（3)各设计单位编制的图集，供本单位设计的工程使用。
全国通用的标准图集，通常采用代号“G”，或“结”表示结构标准构件类图集，用“J”或“建”表示建筑标准配件类图集。
2、标准图集的查阅方法（1）根据施工图中注明的标准图集名称、编号及编制单位，查找相应的图集。
（2）阅读标准图集的总说明，了解编制该图集的设计依据，使用范围，施工要求及注意事项等。
（3）了解该图集编号和表示方法，一般标准图集都用代号表示，代号表明构件、配件的类别、规格及大小。
（4）根据图集目录及构件、配件代号在该图集内查找所需详图。
四、钢筋混凝土框架结构与剪力墙结构施工图的识读（一）梁平法施工图的主要内容和识读步骤1、梁平法施工图的主要内容（1）图名和比例。
结构施工图的识读方法1.结构施工图的识读要领在阅读结构施工图前，必须先阅读建筑施工图，由此，建立起建筑物的轮廓，并且在识读结构施工图期间，还应反复查核对结构与建筑对同一部位的表示，这样才能准确地理解结构图中所表示的内容。
识读结构施工图也是一个由浅入深，由粗到细的渐进过程。
结构施工图用粗线条表示要突出的重点内容，为了使图面清晰常常利用代号代表所表示的构件和做法。
2.结构施工图的识读方法（1）结构设计说明的阅读了解对结构的特殊要求，了解说明中强调的内容，掌握，材料、质量、以及要采取的技术措施的内容，了解所采用的技术标准和构造，了解所采用的标准图。
（2）基础布置图的识读要注意基础的标高和定位轴线的数值，了解基础的形式和区别，注意其它工种在基础上的预埋件和留洞。
①查阅建筑图，核对所有的轴线是否和基础一一对应，了解是否有的墙下无基础而用基础梁替代，基础的形式有无变化，有无设备基础。
②对照基础的平面和剖面，了解基底标高和基础顶面标高有无变化，有变化时是如何处理的。
③了解基础中预留洞和预埋件的平面位置、标高、数量。
④了解基础的形式和做法。
⑤了解各个部位的尺寸和配筋。
⑥反复以上的过程，解决没有看清楚的问题。
对遗留问题整理好纪录。
（3）结构布置图的识读结构布置图，由结构平面图和剖面图或标准图组成。
①了解结构的类型，了解主要构件的平面位置与标高，并与建筑图结合了解各构件的位置和标高的对应情况。
②结合剖面图、标准图和详图对主要构件进行分类，了解它们的相同之处和不同点。
③了解各构件节点构造与预埋件的相同之处和不同点④了解整个平面内，洞口、预埋件的做法与相关专业的连接要求。
⑤了解各主要构件的细部要求和做法，反复以上步骤，逐步深入了解，遇到不清楚的地方在纪录中标出，进一步详细查找相关的图纸，并结合结构设计说明认定核实。
⑥了解其它构件的细部要求和做法，反复以上步骤，消除记录中的疑问，确定存在的问题，整理、汇总、提出图纸中的存在的遗漏和施工中存在的困难，为技术交底或会审图纸提供资料。
【tips】本文由李雪梅老师精心收编整理，同学们定要好好复习！教您怎样识读建筑结构设计施工图结构施工图是依据房子建筑中的承重构件进行结构设计后绘制成的图样。
结构设计时依据建筑要求选择结构种类，并进行合理部署，再经过力学计算确立构件的断面形状、大小、资料及结构等，并将设计结果绘成图样，以指导施工，这类图样有时简称为结施，结构施工图与建筑施工图同样，是施工的依照，主要用于放灰线、挖基槽、根基施工、支承模板、配钢筋、灌溉混凝土等施工过程，也用于计算工程量、编制估算和施工进度方案的依照。
本专题主要介绍结构施工图有关内容，希望能给网友带来帮助〔一〕结构设计说明抗震设计与防火要求，地基与根基，地下室，钢筋混凝土各样构件，砖砌体，后浇带与施工缝等局部采纳的资料种类、规格、强度等级，施工本卷须知等。
〔二〕结构平面图1．根基平面图；2．楼层结构平面部署图；3．屋面结构平面部署图〔三〕构件详图1．梁、板、柱及根基结构详图；2．楼梯结构详图；3．屋架结构详图；4．其余详图如支撑详图等结构施工图中，根本构件如板、梁、柱等，为了图样表达【tips】本文由李雪梅老师精心收编整理，同学们定要好好复习！简洁简要，便于清楚划分构件，便于施工，制表、查阅，有必需以代号或符号去表示各种构件，国家?建筑结构制图标准?给出的常用构件代号，均以构件名称的汉语拼音的第一个字母来表示...结构施工图识读方法1．从上往下，从左往右的看图次序是施工图识读的一般顺序。
比较切合看图的习惯，同时也是施工图绘制的先后次序。
2．由前去后看，依据房子的施工先后次序，从根基、墙柱、楼面到屋面挨次看，此次序根本也是结构施工图编排的先后次序。
3．看图时要注意从粗到细，从大到小。
先粗看一遍，认识工程的概略、结构方案等。
而后看总说明及每一张图纸，熟悉结构平面部署，检查构件部署能否合理正确，有无遗漏，柱网尺寸、构件定位尺寸、楼面标高等能否正确。
最后依据结构平面部署图，详尽看每一个构件的编号、跨数、截面尺寸、配筋、标高及其节点详图。

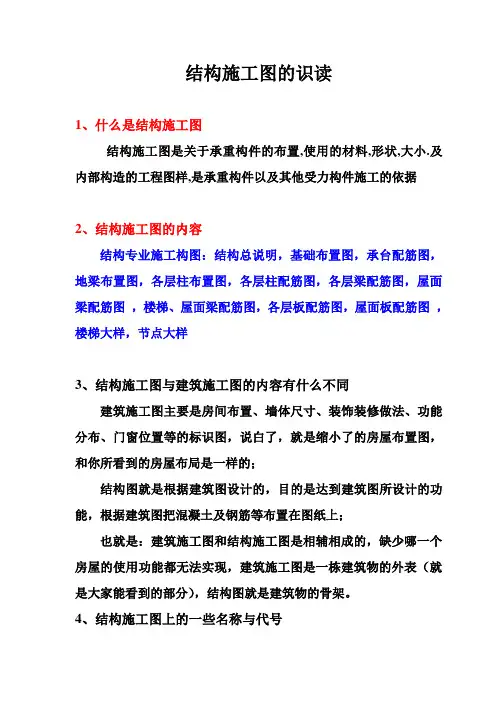

结构施工图的识读1、什么是结构施工图结构施工图是关于承重构件的布置,使用的材料,形状,大小.及内部构造的工程图样,是承重构件以及其他受力构件施工的依据2、结构施工图的内容结构专业施工构图：结构总说明，基础布置图，承台配筋图，地梁布置图，各层柱布置图，各层柱配筋图，各层梁配筋图，屋面梁配筋图，楼梯、屋面梁配筋图，各层板配筋图，屋面板配筋图，楼梯大样，节点大样3、结构施工图与建筑施工图的内容有什么不同建筑施工图主要是房间布置、墙体尺寸、装饰装修做法、功能分布、门窗位置等的标识图，说白了，就是缩小了的房屋布置图，和你所看到的房屋布局是一样的；结构图就是根据建筑图设计的，目的是达到建筑图所设计的功能，根据建筑图把混凝土及钢筋等布置在图纸上；也就是：建筑施工图和结构施工图是相辅相成的，缺少哪一个房屋的使用功能都无法实现，建筑施工图是一栋建筑物的外表（就是大家能看到的部分），结构图就是建筑物的骨架。
4、结构施工图上的一些名称与代号5、看图的步骤造价员看结构施工图的步骤：结构设计总说明～基础深度～基础形式～柱、梁、板、墙各构件的布置～砼标号～钢筋等级～抗震等级等6、建筑图和结构图的综合看图方法建筑图和结构图的关系建筑图和结构图有相同的地方和不同的地方，以及相关联的地方：(1)相同的地方：轴线位置、编号都相同；墙体厚度相同；过梁位置与门窗洞口位置应相符合……等等。
(2)不相同的地方：建筑标高有时与结构标高是不一样的；结构尺寸和建筑(做好装饰后的)尺寸是不相同的；承重的结构墙在结构平面图上有，非承重的隔断墙则在建筑图上才有等等。
这些要从看图积累经验后，了解到那些东西应在那种图纸上看到，才能了解建筑物的全貌。
(3)相关联的地方：结构图和建筑图相关联的地方，必须同时看2种图。
建筑图中如雨篷、阳台的结构图和建筑的装饰图必须结合起来看；如圈梁的结构布置图中圈梁通过门、窗口处对门窗高度有无影响，这时也要把两种图结合起来看；楼梯的结构图往往与建筑图中的楼梯图也要结合起来看才能看完整楼梯的构造。
结构施工图的识读方法和步骤结构施工图的识读方法和步骤一、结构施工图的识读方法和步骤（1）先施工先看（即施工图编排顺序）（2）由粗到细。
先粗看一遍，一般先看建施图，了解建筑概况、使用功能及要求、内部空间的布置、层数与层高、墙柱布置、门窗尺寸、楼（电）梯间的设置、内外装修、节点构造及施工要求等基本情况。
然后再看结施图，了解工程的概况、结构方案等。
熟悉结构平面布置，检查构件布置是否合理，有无遗漏，柱网尺寸、构件定位尺寸、楼面标高是否正确。
最后根据结构平面布置图，细看每一构件的标高等。
（3）结施与建施结合看，其它设施图参照看。
注意：1）相同处，如轴线，墙厚，柱尺寸，过梁位置与洞口对应，梁底标高同洞顶标高，结构详图与建筑详图有无矛盾。
2）不同处：如建筑标高与结构标高，3）相关联处：如建施中墙，结施应有梁；建施中底层墙，结施为基础；楼面梁与门窗洞口有无矛盾；楼梯图有无矛盾等。
（4）最后阅读设备图，应特别注意设备的布置与建施图有无矛盾、设备的预留孔位置及尺寸与结构布置有无矛盾、结构预留孔的数量及位置是否正确、各设备工种之间有无矛盾。
只有把三者结合起来看，才能正确全面地了解施工图的全貌，并发现存在的矛盾和问题。
二、结构施工图的制图标准与规则《建筑结构制图标准》（GB/T50105-2001），《房屋建筑制图统一标准》（GB/T50001-2001）。
1、一般规定（1）在结构施工图中，为了表达不同的意思，并使图形的主次分明，必须采用不同的线型和不同宽度的图线来表达。
线型规定应符合《房屋建筑制图统一标准》（GB/T50001-2001）。
（2）比例。
（3）构件名称应用代号表示。
（4）图纸编排顺序建筑工程图纸应按专业顺序编排。
一般应为图纸目录、总平面图、建筑施工图、结构施工图、给水排水施工图、暖通空调施工图、电气施工图等依次排列。
各专业图纸应按图纸内容的主次关系、逻辑关系有序排列。
例如基本图在前，详图在后；总体图在前，局部图在后；主要部分在前，次要部分在后；布置图在前，构件图在后等次序编排。
结构施工图识读一、结构施工图概念及其用途：结构施工图是根据房屋建筑中的承重构件进行结构设计后绘制成的图样.结构设计时根据建筑要求选择结构类型，并进行合理布置，再通过力学计算确定构件的断面形状、大小、材料及构造等，并将设计结果绘成图样，以指导施工,这种图样有时简称为“结施”。
结构施工图与建筑施工图一样，是施工的依据，主要用于放灰线、挖基槽、基础施工、支承模板、配钢筋、浇灌混凝土等施工过程，也用于计算工程量、编制预算和施工进度计划的依据.二、结构施工图的组成：(一）结构设计说明抗震设计与防火要求，地基与基础，地下室，钢筋混凝土各种构件，砖砌体，后浇带与施工缝等部分选用的材料类型、规格、强度等级，施工注意事项等。
（二）结构平面图1．基础平面图2．楼层结构平面布置图3．屋面结构平面布置图(三）构件详图1．梁、板、柱及基础结构详图2．楼梯结构详图3．屋架结构详图4．其他详图如支撑详图等结构施工图中，基本构件如板、梁、柱等，为了图样表达简明扼要，便于清楚区分构件，便于施工,制表、查阅，有必要以代号或符号去表示各类构件，目前国家《建筑结构制图标准》给出的常用构件代号，均以构件名称的汉语拼音的第一个字母来表示的.结构施工图识读方法：1．从上往下，从左往右的看图顺序是施工图识读的一般顺序。
比较符合看图的习惯,同时也是施工图绘制的先后顺序。
2．由前往后看，根据房屋的施工先后顺序，从基础、墙柱、楼面到屋面依次看，此顺序基本也是结构施工图编排的先后顺序。
3．看图时要注意从粗到细,从大到小。
先粗看一遍，了解工程的概况、结构方案等。
然后看总说明及每一张图纸，熟悉结构平面布置，检查构件布置是否合理正确，有无遗漏，柱网尺寸、构件定位尺寸、楼面标高等是否正确.最后根据结构平面布置图,详细看每一个构件的编号、跨数、截面尺寸、配筋、标高及其节点详图。
4．纸中的文字说明是施工图的重要组成部分,应认真仔细逐条阅读,并与图样对照看，便于完整理解图纸。
