手机射频放大器的低功耗研究及改进

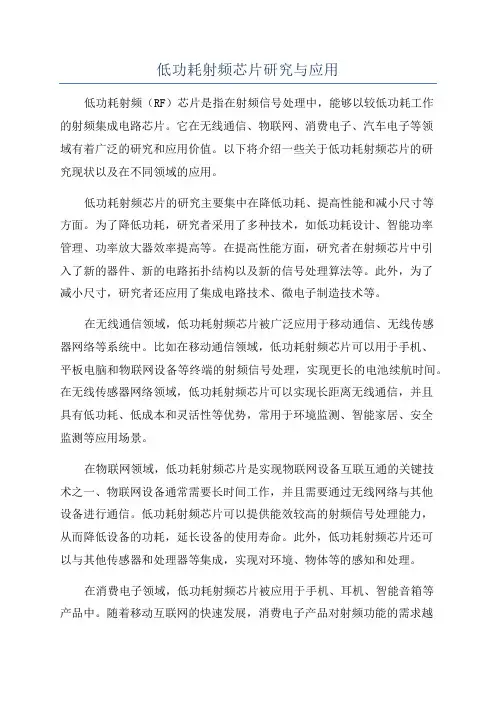

低功耗射频芯片研究与应用低功耗射频（RF）芯片是指在射频信号处理中，能够以较低功耗工作的射频集成电路芯片。

它在无线通信、物联网、消费电子、汽车电子等领域有着广泛的研究和应用价值。

以下将介绍一些关于低功耗射频芯片的研究现状以及在不同领域的应用。

低功耗射频芯片的研究主要集中在降低功耗、提高性能和减小尺寸等方面。

为了降低功耗，研究者采用了多种技术，如低功耗设计、智能功率管理、功率放大器效率提高等。

在提高性能方面，研究者在射频芯片中引入了新的器件、新的电路拓扑结构以及新的信号处理算法等。

此外，为了减小尺寸，研究者还应用了集成电路技术、微电子制造技术等。

在无线通信领域，低功耗射频芯片被广泛应用于移动通信、无线传感器网络等系统中。

比如在移动通信领域，低功耗射频芯片可以用于手机、平板电脑和物联网设备等终端的射频信号处理，实现更长的电池续航时间。

在无线传感器网络领域，低功耗射频芯片可以实现长距离无线通信，并且具有低功耗、低成本和灵活性等优势，常用于环境监测、智能家居、安全监测等应用场景。

在物联网领域，低功耗射频芯片是实现物联网设备互联互通的关键技术之一、物联网设备通常需要长时间工作，并且需要通过无线网络与其他设备进行通信。

低功耗射频芯片可以提供能效较高的射频信号处理能力，从而降低设备的功耗，延长设备的使用寿命。

此外，低功耗射频芯片还可以与其他传感器和处理器等集成，实现对环境、物体等的感知和处理。

在消费电子领域，低功耗射频芯片被应用于手机、耳机、智能音箱等产品中。

随着移动互联网的快速发展，消费电子产品对射频功能的需求越来越高。

低功耗射频芯片可以提供更稳定、更高速度的无线通信功能，实现快速的数据传输和优质的音频传输。

在汽车电子领域，低功耗射频芯片是实现车辆信息互联的重要技术。

低功耗射频芯片可以应用于汽车广播、远程控制、车载娱乐等系统中，实现车与车、车与路边设备之间的无线通信。

此外，低功耗射频芯片还可以应用于汽车被动/主动安全系统中，提供车辆定位、碰撞检测等功能，提高行车安全性。

5G时代的射频功率放大器研究报告5G 时代，射频功率放大器需求有望多点开花投资建议⏹行业策略：射频功率放大器（PA）作为射频前端发射通路的主要器件，通常用于实现发射通道的射频信号放大。

5G 将带动智能移动终端、基站端及IOT 设备射频PA 稳健增长，智能移动终端射频PA 市场规模将从2017 年的50 亿美元增长到2023 年的70 亿美元，复合年增长率为7%，高端LTE 功率放大器市场的增长，尤其是高频和超高频，将弥补2G/3G 市场的萎缩。

GaAs 器件是消费电子3G/4G 应用的主力军，5G 时代仍将延续，此外，物联网将是其未来应用的蓝海。

GaN 器件则以高性能特点目前广泛应用于基站、雷达、电子战等军工领域，在5G 时代需求将迎来爆发式增长。

5G 时代，射频功率放大器需求有望多点开花，建议买入行业龙头。

推荐组合：我们认为，随着5G 进程的加快，5G 基站、智能移动终端及IOT终端射频PA 将迎来发展良机，使用量大幅增加，看好细分行业龙头，推荐：CREE 、Skyworks、稳懋、三安光电、环旭电子，建议关注：海特高新（海威华芯）、旋极信息（拟收购安谱隆）。

行业观点⏹5G 推动手机射频PA 量价齐升：4G 时代，智能手机一般采取1 发射2 接收架构，预测5G 时代，智能手机将采用2 发射4 接收方案，未来有望演进为8 接收方案。

功率放大器（PA）是一部手机最关键的器件之一，它直接决定了手机无线通信的距离、信号质量，甚至待机时间，是整个射频系统中除基带外最重要的部分。

手机里面PA 的数量随着2G、3G、4G、5G 逐渐增加。

以PA 模组为例，4G 多模多频手机所需的PA 芯片为5-7 颗，预测5G 手机内的PA 芯片将达到16 颗之多，价值量超过7.5 美元。

5G 智能终端射频前端SIP 将是大势所趋，高通已发布5G 第二代射频前端模组，MEMS 预测，到2023 年，用于蜂窝和连接的射频前端SiP 市场将分别占SiP 市场总量的82%和18%。

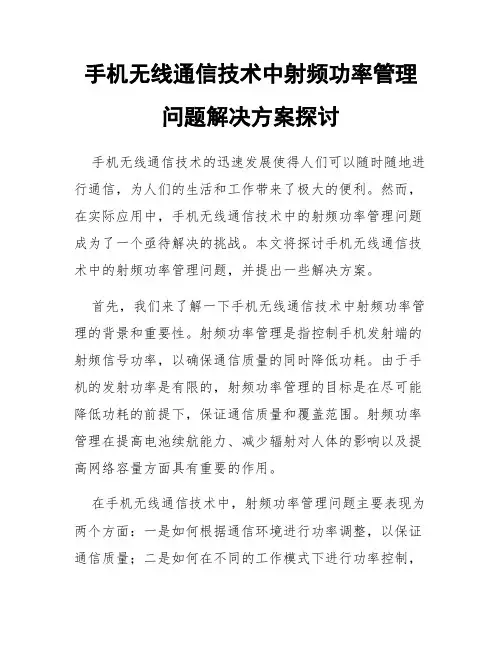

手机无线通信技术中射频功率管理问题解决方案探讨手机无线通信技术的迅速发展使得人们可以随时随地进行通信，为人们的生活和工作带来了极大的便利。

然而，在实际应用中，手机无线通信技术中的射频功率管理问题成为了一个亟待解决的挑战。

本文将探讨手机无线通信技术中的射频功率管理问题，并提出一些解决方案。

首先，我们来了解一下手机无线通信技术中射频功率管理的背景和重要性。

射频功率管理是指控制手机发射端的射频信号功率，以确保通信质量的同时降低功耗。

由于手机的发射功率是有限的，射频功率管理的目标是在尽可能降低功耗的前提下，保证通信质量和覆盖范围。

射频功率管理在提高电池续航能力、减少辐射对人体的影响以及提高网络容量方面具有重要的作用。

在手机无线通信技术中，射频功率管理问题主要表现为两个方面：一是如何根据通信环境进行功率调整，以保证通信质量；二是如何在不同的工作模式下进行功率控制，以降低能耗。

针对这些问题，我们可以从以下几个方面进行解决。

首先，我们可以通过改进射频功率控制算法来解决功率调整问题。

射频功率控制算法是指根据通信环境和接收信号的强度来动态调整射频功率的算法。

目前常用的算法有分贝调整算法、功率控制闭环算法等。

在较好的信号质量条件下，可以通过使用分贝调整算法来快速调整功率，以降低功耗。

在信号质量较差的情况下，可以通过使用功率控制闭环算法来稳定功率，以保证通信质量。

同时，还可以通过采用自适应算法来根据通信环境的变化自动调整射频功率，从而更好地实现射频功率管理。

其次，我们可以通过改进射频功率控制模块的设计来解决功率调整问题。

射频功率控制模块是射频功率管理的核心模块，它负责对射频信号功率进行控制。

目前，一般采用的设计思路是将功率控制模块集成到无线芯片中，以缩小尺寸和降低成本。

在设计射频功率控制模块时，可以考虑采用功率放大器的级数和功率控制电路的精度等因素，以实现更好的功率调整效果。

此外，我们还可以通过改进功率传输效率来解决功耗问题。

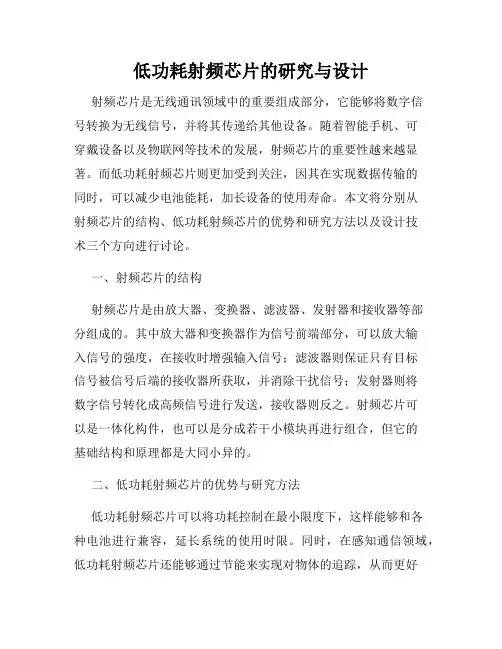

低功耗射频芯片的研究与设计射频芯片是无线通讯领域中的重要组成部分，它能够将数字信号转换为无线信号，并将其传递给其他设备。

随着智能手机、可穿戴设备以及物联网等技术的发展，射频芯片的重要性越来越显著。

而低功耗射频芯片则更加受到关注，因其在实现数据传输的同时，可以减少电池能耗，加长设备的使用寿命。

本文将分别从射频芯片的结构、低功耗射频芯片的优势和研究方法以及设计技术三个方向进行讨论。

一、射频芯片的结构射频芯片是由放大器、变换器、滤波器、发射器和接收器等部分组成的。

其中放大器和变换器作为信号前端部分，可以放大输入信号的强度，在接收时增强输入信号；滤波器则保证只有目标信号被信号后端的接收器所获取，并消除干扰信号；发射器则将数字信号转化成高频信号进行发送，接收器则反之。

射频芯片可以是一体化构件，也可以是分成若干小模块再进行组合，但它的基础结构和原理都是大同小异的。

二、低功耗射频芯片的优势与研究方法低功耗射频芯片可以将功耗控制在最小限度下，这样能够和各种电池进行兼容，延长系统的使用时限。

同时，在感知通信领域，低功耗射频芯片还能够通过节能来实现对物体的追踪，从而更好地保护环境资源。

关于低功耗射频芯片的研究方法，下文阐述如下：1. 采用低功耗技术随着硅（Si）工艺的不断升级，可用功率已经减少至每平方毫米1毫瓦以下，而核芯功耗也已从每毫瓦115纳安平的功耗水平降至平均值的100纳安平以下。

这使低功耗射频芯片可以更有效地处理和传递高频信号，进而实现对设备功耗的控制。

2. 优化射频系统射频芯片的高功耗限制了它们在便携式和超便携式设备中的应用。

在优化射频系统设计中，需要考虑多方面因素，包括工艺流程的优化、射频芯片原型的设计和布局，以及系统整体功率的优化。

同时，针对不同射频系统的特点（如频率选项、数据带宽等）还要选择不同的低功耗方案。

3. 设计优化在低功耗射频芯片的设计过程中，应基于减少信号损失、增大输出功率、改进器件尺寸等优化策略。

射频(RF)指标改进、提高的办法在通信产品的开发工程中，测量是一种基本的、必要的手段，但不是最后的目的。

在开发过程中更重要的是通过对测量得到的数据进行分析、运用理论和经验，找到解决问题和提高技术指标的办法。

下面我们把在GSM手机研究开发中采用的分析方法和经验与同行作一交流。

1 如何提高接收机的灵敏度指标若通过测量发现灵敏度不高，则问题主要出现在接收机的高频或中频部分，其次是模拟I／Q解调部分。

可先通过测量模拟I／Q输出端的电平和信噪比来判断问题是出现在哪一部分。

灵敏度抢标主要与接收机的中频放大器特别是RF前端的LNT和第一混频器有关。

在许多情况下，影响和制约灵敏度的因素不在于增益而在于噪声系数。

对于GSM移动电话前端LNT的要求是：噪声系数小于2dB、增益约15dB／GSM900或13dB／DCSl800，第一混频器的增益约10dB。

键控AGC的可控制范围约20dB。

该项指标的改进方法如下：(1)选择高增益、低噪声的RF前端电路或ASIC。

(2)注意从前端到模拟I／Q输出端的净增益是否足够。

一般GSM移动电话I／Q单端输出的信号强度为500mVpp，根据EYSI标准的技术要求净增益应大于90dB。

(3)充分注意到RF和IF SAw滤波器的选择和输入输出匹配电路的设计。

第一射频SAW滤波器（选频段）应主要考虑具有低的插损：第二射频SAW滤波器（选信道）主要考虑具有高的选择性；IF SAW滤波器要选低插损、选择性好的器件。

(4)BaLun也是一个很重要的高频器件，应通过测量看其是否满足电路设计的要求。

(5)RF Tx／RX开关IC和RF测试插座也必须通过指标测试，达到设计要求。

(6)EMC设计方面是否存在问题?应增强接地、屏蔽和滤波的措施。

(7)工艺方面的考虑：应注意PDB layout设计，特别是前端电路的布局设计和特征阻抗匹配设计；应注意到由于SMT工艺参数选择不合适会造成RF部分特别是SAW滤波器虚焊。

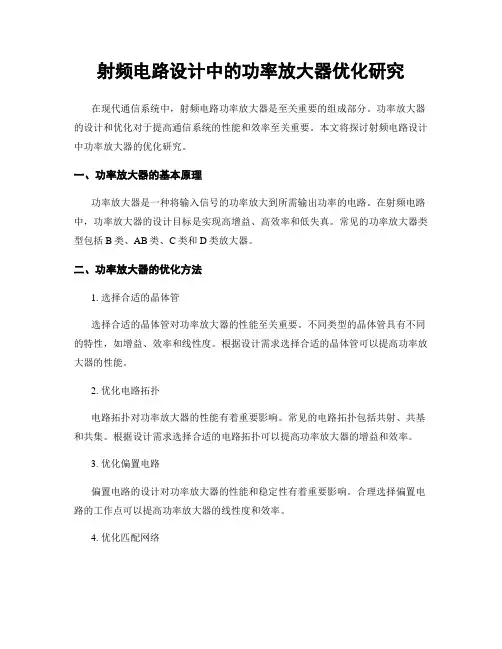

射频电路设计中的功率放大器优化研究在现代通信系统中，射频电路功率放大器是至关重要的组成部分。

功率放大器的设计和优化对于提高通信系统的性能和效率至关重要。

本文将探讨射频电路设计中功率放大器的优化研究。

一、功率放大器的基本原理功率放大器是一种将输入信号的功率放大到所需输出功率的电路。

在射频电路中，功率放大器的设计目标是实现高增益、高效率和低失真。

常见的功率放大器类型包括B类、AB类、C类和D类放大器。

二、功率放大器的优化方法1. 选择合适的晶体管选择合适的晶体管对功率放大器的性能至关重要。

不同类型的晶体管具有不同的特性，如增益、效率和线性度。

根据设计需求选择合适的晶体管可以提高功率放大器的性能。

2. 优化电路拓扑电路拓扑对功率放大器的性能有着重要影响。

常见的电路拓扑包括共射、共基和共集。

根据设计需求选择合适的电路拓扑可以提高功率放大器的增益和效率。

3. 优化偏置电路偏置电路的设计对功率放大器的性能和稳定性有着重要影响。

合理选择偏置电路的工作点可以提高功率放大器的线性度和效率。

4. 优化匹配网络匹配网络的设计对功率放大器的性能和稳定性有着重要影响。

合理设计匹配网络可以提高功率放大器的增益和效率，并减少反射损耗。

5. 优化供电电源供电电源的设计对功率放大器的性能和稳定性有着重要影响。

合理设计供电电源可以提供稳定的电压和电流，从而提高功率放大器的效率和线性度。

三、功率放大器的性能评估指标1. 增益增益是衡量功率放大器放大能力的指标。

高增益可以提高信号的强度，从而提高通信系统的性能。

2. 效率效率是衡量功率放大器能量利用率的指标。

高效率可以减少功率损耗，提高通信系统的能效。

3. 线性度线性度是衡量功率放大器输出信号与输入信号之间失真程度的指标。

高线性度可以减少信号失真，提高通信系统的传输质量。

4. 带宽带宽是衡量功率放大器能够处理的频率范围的指标。

宽带宽可以提高通信系统的传输速率和容量。

四、功率放大器优化实例以4G通信系统为例，设计一个射频功率放大器。

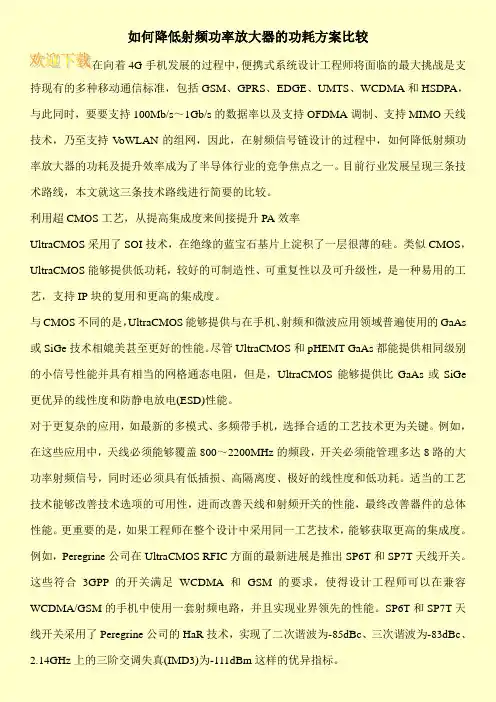

如何降低射频功率放大器的功耗方案比较在向着4G手机发展的过程中，便携式系统设计工程师将面临的最大挑战是支持现有的多种移动通信标准，包括GSM、GPRS、EDGE、UMTS、WCDMA和HSDPA，与此同时，要要支持100Mb/s～1Gb/s的数据率以及支持OFDMA调制、支持MIMO天线技术，乃至支持V oWLAN的组网，因此，在射频信号链设计的过程中，如何降低射频功率放大器的功耗及提升效率成为了半导体行业的竞争焦点之一。

目前行业发展呈现三条技术路线，本文就这三条技术路线进行简要的比较。

利用超CMOS工艺，从提高集成度来间接提升PA效率UltraCMOS采用了SOI技术，在绝缘的蓝宝石基片上淀积了一层很薄的硅。

类似CMOS，UltraCMOS能够提供低功耗，较好的可制造性、可重复性以及可升级性，是一种易用的工艺，支持IP块的复用和更高的集成度。

与CMOS不同的是，UltraCMOS能够提供与在手机、射频和微波应用领域普遍使用的GaAs 或SiGe技术相媲美甚至更好的性能。

尽管UltraCMOS和pHEMT GaAs都能提供相同级别的小信号性能并具有相当的网格通态电阻，但是，UltraCMOS能够提供比GaAs或SiGe 更优异的线性度和防静电放电(ESD)性能。

对于更复杂的应用，如最新的多模式、多频带手机，选择合适的工艺技术更为关键。

例如，在这些应用中，天线必须能够覆盖800～2200MHz的频段，开关必须能管理多达8路的大功率射频信号，同时还必须具有低插损、高隔离度、极好的线性度和低功耗。

适当的工艺技术能够改善技术选项的可用性，进而改善天线和射频开关的性能，最终改善器件的总体性能。

更重要的是，如果工程师在整个设计中采用同一工艺技术，能够获取更高的集成度。

例如，Peregrine公司在UltraCMOS RFIC方面的最新进展是推出SP6T和SP7T天线开关。

这些符合3GPP的开关满足WCDMA和GSM的要求，使得设计工程师可以在兼容WCDMA/GSM的手机中使用一套射频电路，并且实现业界领先的性能。

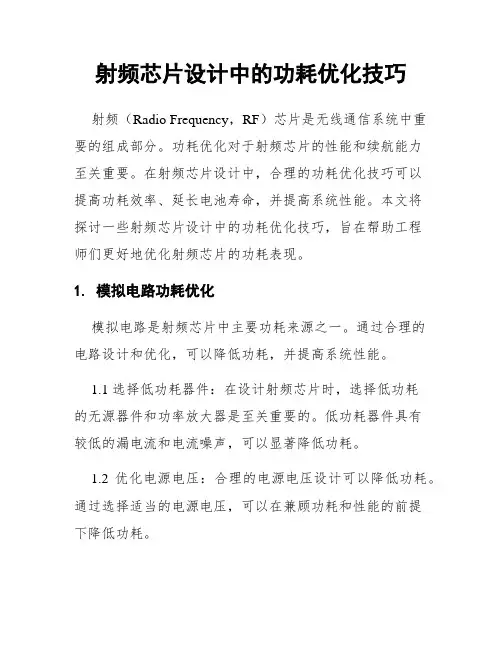

射频芯片设计中的功耗优化技巧射频（Radio Frequency，RF）芯片是无线通信系统中重要的组成部分。

功耗优化对于射频芯片的性能和续航能力至关重要。

在射频芯片设计中，合理的功耗优化技巧可以提高功耗效率、延长电池寿命，并提高系统性能。

本文将探讨一些射频芯片设计中的功耗优化技巧，旨在帮助工程师们更好地优化射频芯片的功耗表现。

1. 模拟电路功耗优化模拟电路是射频芯片中主要功耗来源之一。

通过合理的电路设计和优化，可以降低功耗，并提高系统性能。

1.1 选择低功耗器件：在设计射频芯片时，选择低功耗的无源器件和功率放大器是至关重要的。

低功耗器件具有较低的漏电流和电流噪声，可以显著降低功耗。

1.2 优化电源电压：合理的电源电压设计可以降低功耗。

通过选择适当的电源电压，可以在兼顾功耗和性能的前提下降低功耗。

1.3 降低振荡器功耗：振荡器在射频芯片中运行频率高且功耗较大。

通过采用低功耗振荡器设计，如电容中性振荡器（CMOS Oscillator）或谐振薄膜振荡器，可以降低功耗。

1.4 时钟管理技术：在射频芯片设计中，时钟是关键的元件之一。

采用适当的时钟管理技术，如动态时钟门控、时钟闪存和动态电压调整（DVM）等技术可以降低功耗。

2. 数字电路功耗优化射频芯片中的数字电路也是功耗的重要组成部分。

优化数字电路设计可以有效降低功耗并提升系统性能。

2.1 降低时钟频率：适当降低时钟频率可以降低功耗。

通过减小时钟频率，可以降低电路开销和功率消耗。

2.2 逻辑优化：采用适当的逻辑优化技术可以降低功耗。

例如，通过使用更简单的逻辑电路和减少逻辑门数量，可以降低功耗。

2.3 管理器件的活动功耗：在数字电路设计中，减少门的切换次数可以显著降低功耗。

因此，在设计中应该尽量减少冗余切换和不必要的信号重新计算。

2.4 功耗管理技术：采用功耗管理技术也是降低数字电路功耗的有效方法。

例如，动态电压调整（DVC）、主动电压调整（AVC）和功耗感知自适应电源（PAAP）等技术可以根据系统需求进行功耗调整。

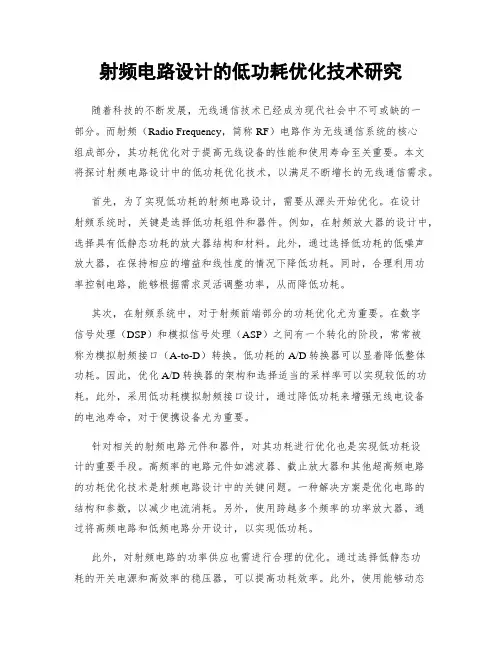

射频电路设计的低功耗优化技术研究随着科技的不断发展，无线通信技术已经成为现代社会中不可或缺的一部分。

而射频（Radio Frequency，简称RF）电路作为无线通信系统的核心组成部分，其功耗优化对于提高无线设备的性能和使用寿命至关重要。

本文将探讨射频电路设计中的低功耗优化技术，以满足不断增长的无线通信需求。

首先，为了实现低功耗的射频电路设计，需要从源头开始优化。

在设计射频系统时，关键是选择低功耗组件和器件。

例如，在射频放大器的设计中，选择具有低静态功耗的放大器结构和材料。

此外，通过选择低功耗的低噪声放大器，在保持相应的增益和线性度的情况下降低功耗。

同时，合理利用功率控制电路，能够根据需求灵活调整功率，从而降低功耗。

其次，在射频系统中，对于射频前端部分的功耗优化尤为重要。

在数字信号处理（DSP）和模拟信号处理（ASP）之间有一个转化的阶段，常常被称为模拟射频接口（A-to-D）转换。

低功耗的A/D转换器可以显着降低整体功耗。

因此，优化A/D转换器的架构和选择适当的采样率可以实现较低的功耗。

此外，采用低功耗模拟射频接口设计，通过降低功耗来增强无线电设备的电池寿命，对于便携设备尤为重要。

针对相关的射频电路元件和器件，对其功耗进行优化也是实现低功耗设计的重要手段。

高频率的电路元件如滤波器、截止放大器和其他超高频电路的功耗优化技术是射频电路设计中的关键问题。

一种解决方案是优化电路的结构和参数，以减少电流消耗。

另外，使用跨越多个频率的功率放大器，通过将高频电路和低频电路分开设计，以实现低功耗。

此外，对射频电路的功率供应也需进行合理的优化。

通过选择低静态功耗的开关电源和高效率的稳压器，可以提高功耗效率。

此外，使用能够动态调整电源电压和供电电流的开关电源架构，可以在实现稳定供电的同时降低功耗。

这些技术可以改善射频系统的功耗性能，提高其效率。

最后，借助先进的射频电路仿真工具，如ADS和CST等，可以对射频电路进行深入的分析和优化设计。

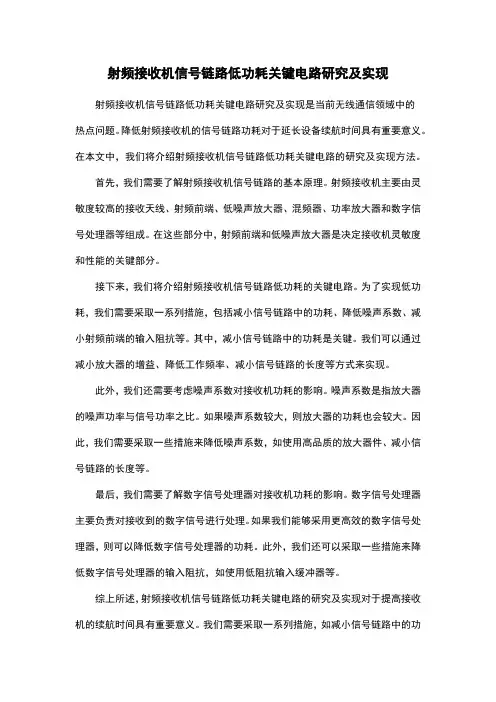

射频接收机信号链路低功耗关键电路研究及实现射频接收机信号链路低功耗关键电路研究及实现是当前无线通信领域中的热点问题。

降低射频接收机的信号链路功耗对于延长设备续航时间具有重要意义。

在本文中，我们将介绍射频接收机信号链路低功耗关键电路的研究及实现方法。

首先，我们需要了解射频接收机信号链路的基本原理。

射频接收机主要由灵敏度较高的接收天线、射频前端、低噪声放大器、混频器、功率放大器和数字信号处理器等组成。

在这些部分中，射频前端和低噪声放大器是决定接收机灵敏度和性能的关键部分。

接下来，我们将介绍射频接收机信号链路低功耗的关键电路。

为了实现低功耗，我们需要采取一系列措施，包括减小信号链路中的功耗、降低噪声系数、减小射频前端的输入阻抗等。

其中，减小信号链路中的功耗是关键。

我们可以通过减小放大器的增益、降低工作频率、减小信号链路的长度等方式来实现。

此外，我们还需要考虑噪声系数对接收机功耗的影响。

噪声系数是指放大器的噪声功率与信号功率之比。

如果噪声系数较大，则放大器的功耗也会较大。

因此，我们需要采取一些措施来降低噪声系数，如使用高品质的放大器件、减小信号链路的长度等。

最后，我们需要了解数字信号处理器对接收机功耗的影响。

数字信号处理器主要负责对接收到的数字信号进行处理。

如果我们能够采用更高效的数字信号处理器，则可以降低数字信号处理器的功耗。

此外，我们还可以采取一些措施来降低数字信号处理器的输入阻抗，如使用低阻抗输入缓冲器等。

综上所述，射频接收机信号链路低功耗关键电路的研究及实现对于提高接收机的续航时间具有重要意义。

我们需要采取一系列措施，如减小信号链路中的功耗、降低噪声系数、减小射频前端的输入阻抗等，来实现低功耗。

此外，我们还需要考虑数字信号处理器对接收机功耗的影响，采取一些措施来降低数字信号处理器的功耗。

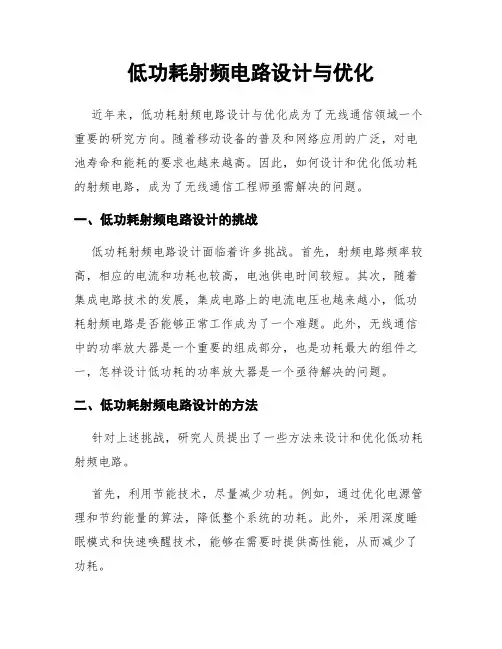

低功耗射频电路设计与优化近年来，低功耗射频电路设计与优化成为了无线通信领域一个重要的研究方向。

随着移动设备的普及和网络应用的广泛，对电池寿命和能耗的要求也越来越高。

因此，如何设计和优化低功耗的射频电路，成为了无线通信工程师亟需解决的问题。

一、低功耗射频电路设计的挑战低功耗射频电路设计面临着许多挑战。

首先，射频电路频率较高，相应的电流和功耗也较高，电池供电时间较短。

其次，随着集成电路技术的发展，集成电路上的电流电压也越来越小，低功耗射频电路是否能够正常工作成为了一个难题。

此外，无线通信中的功率放大器是一个重要的组成部分，也是功耗最大的组件之一，怎样设计低功耗的功率放大器是一个亟待解决的问题。

二、低功耗射频电路设计的方法针对上述挑战，研究人员提出了一些方法来设计和优化低功耗射频电路。

首先，利用节能技术，尽量减少功耗。

例如，通过优化电源管理和节约能量的算法，降低整个系统的功耗。

此外，采用深度睡眠模式和快速唤醒技术，能够在需要时提供高性能，从而减少了功耗。

其次，采用高效的功率放大器设计。

功率放大器是射频电路中最耗能的组件之一。

研究人员发现，通过优化功率放大器设计，可以减少功耗。

例如，采用互补式和级联结构的功率放大器，能够提高功率放大器的效率，降低功耗。

此外，采用功率控制技术，根据信号的强弱来调整功率放大器的工作状态，也可以降低功耗。

另外，优化射频前端设计也是降低功耗的一种方法。

利用建模和仿真技术，可以在设计阶段就预测功耗，并通过改进射频前端电路结构和采用更低功耗的器件来降低功耗。

此外，考虑到射频信号的特性和传输环境，合理选用滤波器和匹配网络，也能够减少功耗。

三、低功耗射频电路设计的优化策略除了上述方法，为了进一步优化低功耗射频电路的设计，还需采取以下策略：1. 采用系统级设计方法：通过分析和优化整个射频电路系统的工作模式和传输机制，可以最大限度地降低功耗。

2. 尽量降低器件尺寸和电压：采用纳米级器件和低电压电源，可以减小功耗并提高整体效能。

低功耗射频电路设计与应用射频电路在现代通信系统中扮演着重要的角色。

随着无线通信技术的快速发展，对低功耗射频电路的需求也日益增加。

本文将介绍低功耗射频电路的设计原理和应用，以及相关的技术趋势。

一、低功耗射频电路设计原理低功耗射频电路设计的核心目标是在满足通信系统要求的前提下，尽可能降低功耗。

以下是一些常用的低功耗射频电路设计原理：1. 低噪声放大器设计：在接收机中，噪声是一个重要指标。

采用低噪声放大器可以减小接收机的噪声系数，提高信噪比。

2. 功放设计：功放在发送机中起到放大信号的作用。

低功耗射频功放的设计应注重提高效率，减小功耗。

3. 频率合成器设计：频率合成器用于产生稳定的射频信号。

采用低功耗的VCO（Voltage Controlled Oscillator）和PLL（Phase-Locked Loop）可以有效降低功耗。

4. 信号调理电路设计：信号调理电路包括滤波器、混频器等，用于对射频信号进行处理。

低功耗的滤波器设计可以减小功耗。

5. 硬件设计与算法优化：对于某些特定的射频应用，通过硬件设计与算法优化可以有效降低功耗。

例如，通过优化通信协议、减小数据传输量等方式来降低功耗。

二、低功耗射频电路应用低功耗射频电路在各种通信系统中都有广泛的应用。

以下是一些常见的低功耗射频电路应用：1. 无线传感网络：无线传感网络是由大量分布式传感器节点组成的网络，用于监测和收集环境信息。

低功耗射频电路在无线传感网络中应用可以实现节点长时间工作，延长电池寿命，并降低维护成本。

2. 物联网设备：物联网设备涉及到大规模的数据采集和传输，对功耗要求非常高。

低功耗射频电路可以帮助物联网设备实现长时间的工作，并且减少更换电池的频率。

3. 个人移动设备：如智能手机、平板电脑等个人移动设备对低功耗射频电路有着强烈的需求。

低功耗射频电路的应用可以延长设备的待机时间，提供更长的通信时长。

4. 物联网智能家居：低功耗射频电路在物联网智能家居系统中可以实现设备之间的通信与协调。

低功耗射频通信芯片的设计及优化研究一、引言低功耗射频通信芯片是近年来研究的热点之一。

随着移动互联网和物联网的不断发展，研发低功耗的射频通信芯片已经成为了一项必要的技术。

本文将以低功耗射频通信芯片的设计及优化研究为主题，探讨相关的技术和应用。

二、低功耗射频通信芯片的设计低功耗射频通信芯片是现代移动互联网和物联网技术的基础之一，而射频通信系统的功率消耗是移动设备续航时间的主要瓶颈。

因此，在设计低功耗射频通信芯片时，首先要确保方案的可行性，其次要注重功耗和性能的平衡。

2.1 射频电路设计在设计低功耗射频通信芯片时，射频电路的设计至关重要。

在射频电路中，功率放大器、滤波器、混频器等是功耗较大的部分，因此应采用高效的电路设计。

可以采用低功耗放大器和滤波器，以及高效率的功率放大器等技术，有效减少功耗的损失。

2.2 信号发射与接收技术在低功耗射频通信芯片的设计中，信号发射与接收技术是另一个重要的考虑因素。

在功耗方面，需要保证信号发射与接收的效率，并且使用成熟的发射和接收技术。

为了提高接收灵敏度和距离，可以采用更优化的信号处理技术，如自适应滤波和数字信号处理等。

2.3 材料和制造工艺材料和制造工艺也是低功耗射频通信芯片的重要部分。

在材料选择和制造过程中，需要使用优质的材料和制造工艺，以确保芯片的可靠性和效率。

可以使用一些新型材料和工艺来优化低功耗的射频通信芯片。

三、低功耗射频通信芯片的优化在设计低功耗射频通信芯片的同时，还需要考虑优化的问题。

下面列举了几点常见的优化方法：3.1 降低电源噪声电源噪声是低功耗射频通信芯片中比较常见的问题。

可以采用一些降低电源噪声的技术，如隔离和滤波器等。

这些技术可减少电源噪声对芯片的干扰，提高系统的信噪比。

3.2 优化低噪声放大器的极化点低噪声放大器是低功耗射频通信芯片中必要的元件之一。

可以通过改变其极化点位置，如调整偏置电流和电压，以此来优化低噪声放大器的性能。

这样可以增加低噪声放大器的增益和灵敏度，提高芯片的信噪比。

手机射频放大器的低功耗研究及改进作者：程佳丽来源：《数字技术与应用》2012年第12期摘要：手机的使用越来越广泛，但是手机的待机时间的要求也越来越高。

延长待机时间的方法有两种，一是增加电池的容量、二是减少手机的耗电。

射频模块的耗电占手机的很大一部分。

射频模块低功耗就越来越受大家的关注。

本文主要就手机2G 功率放大器的降低功耗提供一个改进方法。

关键词：8移相键控高斯最小频移键控功率放大器低功耗静态工作点中图分类号：TN722.3 文献标识码：A 文章编号：1007-9416（2012）12-0075-02功率放大电路是一种以输出较大功率为目的的放大电路。

它和其他放大器一样，都是在输入信号作用下，将直流电源转换为输出功率。

1、放大器的类型在功率放大器中，根据正弦波激励下整个周期内的导通情况，分为四个工作状态：甲类（A）：均导通角360°。

甲类功放有最佳的线性度，失真十分低，最大的缺点是效率低。

乙类（B）：导通角等于180°。

乙类放大器静态偏置电流为零，只能放大半个周期的信号，非线性失真很大。

甲乙类（AB）：导通角大于180°甲乙类放大器界于甲类和乙类之间，甲乙类放大有效解决了乙类放大器的交越失真问题。

即静态工作点Q稍高于截止区，会产生交越失真。

丙类（C）：导通角小于180°丙类放大器的效率最高，但是波形失真也最严重。

2、射频的调制方式在2G中射频有两种调制方式GMSK跟8PSK。

GMSK调制信号在交越零点不但相位连续，而且平滑过滤。

8PSK是一种相位调制。

相位调制是载波的相位被调整用于把数字信息的比特编码到每一相位改变。

它的星座图如图1。

3、射频调制方式使用的放大器类型GMSK跟8PSK由于调制方式不同，在实际应用中对应着不同的放大器类型。

GMSK是恒包络调制方式使用甲乙类放大器来获得更高的转换效率。

而8PSK要使用甲类放大器来保证波形的不失真，因为甲类放大器有更好的线性度。

手机射频放大器的低功耗研究及改进程佳丽【期刊名称】《数字技术与应用》【年(卷),期】2012(000)012【摘要】手机的使用越来越广泛，但是手机的待机时间的要求也越来越高。

延长待机时间的方法有两种，一是增加电池的容量、二是减少手机的耗电。

射频模块的耗电占手机的很大一部分。

射频模块低功耗就越来越受大家的关注。

本文主要就手机2G 功率放大器的降低功耗提供一个改进方法。

% With mobile phones being used More and more widespread, it required that the standby time of phones should lasted longer and longer. There are two ways to extend the standby time. Firstly, increase the capacity of the battery. And secondly, reduce the power consumption of the mobile phone. The RF module's power consumption accounts for a large part of the mobile phone. So the Low power RF modules are on more and more attention by everyone. The method fol owed would provide an improved method to reduce the power consumption of the power amplifier of the second generation mobile phone.【总页数】2页(P75-76)【作者】程佳丽【作者单位】国家知识产权局专利局专利审查协作北京中心北京 100190【正文语种】中文【中图分类】TN722.3【相关文献】1.海信展示首款mirasol显示屏手机超低功耗手机将于2008年在中国上市 [J],2.试析手机基带芯片的低功耗研究及设计 [J], 曹荣祥3.手机射频放大器的低功耗研究及改进 [J], 程佳丽;4.基于低功耗蓝牙的智能手机车身控制系统研究 [J], 于伟;李菁;周彤;李志浩;张迅5.0.1～6GHz高线性度低功耗InGaP/GaAsHBT射频放大器 [J], 张博;李力阳因版权原因，仅展示原文概要，查看原文内容请购买。

低功耗射频芯片设计与应用1. 引言近年来，移动通信的快速发展和物联网技术的广泛应用，对射频芯片设计和应用提出了更高的要求。

低功耗射频芯片的设计与应用成为了研究的热点之一。

本文将从不同方面介绍低功耗射频芯片的设计与应用。

2. 低功耗射频芯片的设计要点在射频芯片设计中，低功耗是一个重要的考虑因素。

为了实现低功耗的设计，需要从以下几个方面着手：2.1 芯片架构设计：合理的芯片架构能够减少功耗，并提高芯片的工作效率。

例如，采用多级放大器结构可以在不影响信号传输的前提下降低功耗。

2.2 电源管理：通过采用节能的电源管理技术，如睡眠模式和动态电压调节等，能够有效降低芯片功耗。

2.3 信号处理算法：优化射频信号处理算法，减少冗余计算，可以降低功耗并提高芯片的性能。

2.4 电源噪声抑制：射频芯片易受电源噪声干扰，影响性能。

通过采用合适的抑制技术，可以降低电源噪声，提高芯片的灵敏度。

3. 低功耗射频芯片的应用低功耗射频芯片在多个领域有广泛的应用，以下是其中几个典型的应用领域：3.1 无线通信：低功耗射频芯片是无线通信设备中的关键部件，如蜂窝网络、蓝牙、Wi-Fi等。

通过采用低功耗射频芯片，可以延长设备的电池寿命，提升通信质量和速度。

3.2 物联网：物联网技术的兴起让越来越多的设备连接到互联网，低功耗射频芯片在物联网设备中有着重要的地位。

它可以提供低功耗、长距离传输和高抗干扰性能，并支持多种通信协议。

3.3 医疗设备：低功耗射频芯片在医疗设备中的应用越来越广泛。

例如，心脏监测器、血压计等医疗器械需要长时间工作并保持低功耗，而射频芯片的设计可以满足这一需求。

3.4 安防系统：低功耗射频芯片在无线安防系统中起着关键作用，如门禁系统、摄像头等。

采用低功耗射频芯片设计，可以延长设备的电池寿命，降低维护成本。

4. 低功耗射频芯片设计的挑战虽然低功耗射频芯片的设计与应用有广泛的前景，但也面临不少挑战：4.1 技术难题：低功耗射频芯片设计需要解决多种技术问题，如低噪声放大器设计、功耗优化、抗干扰等。

射频芯片设计中的功耗优化研究随着科技的不断发展，射频芯片的应用范围越来越广泛，无线通信、物联网等领域离不开它的支撑。

而在射频芯片设计中，功耗问题是一个至关重要的问题。

功耗的高低不仅影响设备的使用寿命，也决定了设备的移动性和便携性。

因此，射频芯片设计中的功耗优化研究显得尤为重要。

射频芯片的功耗优化可以从以下几个方面进行：一、工艺优化工艺参数对射频芯片的功耗有着重要的影响。

根据不同的工艺参数的设定，功耗的大小也会有所不同。

因此在射频芯片设计的过程中，工艺的优化是至关重要的。

例如，在CMOS射频集成电路设计中，可以通过调整工艺参数，使功耗得以减小。

通过降低钝化层厚度和金属互连线电阻，可以同时降低晶体管压降和互连线损耗，从而减少功耗。

此外，采用更加先进的工艺技术，也可以在一定程度上减少功耗。

二、电路级优化电路级优化是指对射频芯片电路中的各种模块进行优化。

例如，通过降低集成电路中的电容、电阻和互感等被动元件的大小，可以减少功耗。

另外，在射频前端模拟与数字转换电路的设计中，通过降低整体功率消耗，可以显著降低功耗。

同时，使用低功耗电路，也可以进一步减少射频芯片的功耗。

三、系统级优化系统级优化是指在射频芯片的整体设计中进行优化。

例如，采用更加高效的射频传输方案，可以减少功耗消耗。

同时，在整个系统设计中，考虑到射频芯片的功耗问题，并进行功耗分级，可以有效地减少功耗。

四、软件优化射频芯片功耗的优化不仅仅是硬件层面的问题，软件优化也可以带来惊人的效果。

例如，在无线设备中，采用深度睡眠模式，即在设备不需要发送和接收数据时，将整个设备进入睡眠状态，可以最大限度地降低功耗。

对于一些频繁使用的模块，可以采用动态切换的方式，根据实际需要开启和关闭这些模块，从而平衡功耗和性能。

总之，射频芯片的功耗优化，需要从多个层面进行改善。

只有采用综合的方法，才能在保证性能的基础上，最大限度地降低功耗，实现射频芯片设计的高效稳定。

低功耗射频集成电路的设计与射频能量管理研究低功耗射频集成电路的设计与射频能量管理研究射频集成电路（RFIC）是一种集成了射频功能的微电子器件，广泛应用于无线通信、雷达、卫星通信等领域。

随着无线通信技术的迅猛发展，对RFIC的需求也越来越高。

然而，由于射频信号的特殊性，射频集成电路的功耗一直是一个难题。

因此，设计低功耗的射频集成电路并进行射频能量管理的研究成为了当前的热点。

低功耗射频集成电路的设计主要从以下几个方面进行优化。

首先，优化射频前端的电源管理。

射频前端是整个射频集成电路中功耗最大的部分，因此，对其进行优化可以有效降低功耗。

一种常见的方法是采用低功耗的电源管理电路，如开关电源和低压降线性稳压器。

此外，还可以采用动态电源管理技术，根据射频信号的实际需求动态调整电源供应电压和电流，从而降低功耗。

其次，优化射频集成电路的电路结构。

射频集成电路中的各个模块之间存在相互干扰的问题，这会导致功耗的增加。

因此，设计合理的电路结构可以减少干扰并降低功耗。

例如，可以采用分立式电路结构，将各个模块分开设计，减少相互干扰。

此外，还可以采用低功耗的射频开关和低功耗的射频放大器，以降低功耗。

再次，优化射频集成电路的工作模式。

射频集成电路通常有多种工作模式，如接收模式、发送模式和待机模式等。

在不同的工作模式下，射频集成电路的功耗差异很大。

因此，通过合理选择工作模式并进行功耗管理，可以有效降低功耗。

例如，在待机模式下，可以关闭不必要的模块和电路，以降低功耗。

最后，优化射频集成电路的射频能量管理。

射频能量管理是指对射频信号的能量进行有效管理，以降低功耗。

一种常见的方法是采用能量检测和自适应调整技术，根据射频信号的实际需求调整射频信号的能量。

此外，还可以采用能量回收技术，将射频信号的能量进行回收和再利用，从而降低功耗。

综上所述，低功耗射频集成电路的设计与射频能量管理是当前的研究热点。

通过优化射频前端的电源管理、优化射频集成电路的电路结构、优化射频集成电路的工作模式和优化射频集成电路的射频能量管理，可以有效降低射频集成电路的功耗。

降低手机射频链路的功率消耗(07-100)有些人说电池寿命是移动手机中最重要的用户需求。

即使当消费者渴望先进的多媒体功能，他们也不愿意得到这些功能而放弃长通话的时间及待机时间。

即便手机设计师延长了电池寿命, 他们正面临矛盾的需求而增加消耗更多功率的新功能。

尽管电池技术在近几年在不断的进步，但是还没有突破性的技术革新，改进效率的任务落在IC 设计厂商上，更低的功率消耗，允许更好的功率管理。

在移动电话中，驱动天线的功率放大器(PA)是电池功率的最大消耗者。

通过提高移动电话所有输出功率等级的效率可以有效的减少功率消耗, 从而延长电池寿命。

本文将介绍ANADIGICS 的CDMA 和WCDMA 功放使用的HELPTM (低功率高效率)来满足移动电话对功率的需求。

为了提高效率，首先要评估在城市和郊区的环境中大多数移动电话通信所需要的功率水平。

对此，我们可以参考CDMA 开发团队(CDG)发表的数据。

CDG 发表的功率级别分布传统射频功放是双极GaAs 器件，在高低功率水平间进行功率转换，切换的门限是+16 dBm。

一种常用的方法是使用外部DC-DC 转换器来切换功放的电压，从而使得PA 效率最大化。

这种方法的缺点是在材料清单(BOM)增加了额外的器件和成本,并浪费了主板空间。

ANADIGICS 的HELPTM PAs，基于其InGaP- PlusTM 的专利技术，提供了一个更优良和更廉价的解决方案。

InGaP- PlusTM 允许电路设计师把高性能HBTs 和高性能pHEMTs 集成在同一个基底中。

这种因此产生的BiFET 技术能利用HBT 来构建高线性放大器，使用pHEMTs 来构建快速、低损耗的开关。

使用BiFET 技术的PA 可以不使用外部转换器来实现低输出功率时效率的最大化。

pHEMT开关允许在PA 中选择不同的放大器链路，这取决于输出功率的要求。

其好处。
