低噪话筒麦克风放大
电路设计
低噪话筒麦克风放大电路设计
本电路的设计是采用低噪三极管9014作为电容式话筒麦克风信号放大20倍左右，可推动耳机、一般功放、低音炮等。
本电路设计的最大特点是
1、有效的抑制呼啸声的产生（实验结果喇叭和话筒距离小于0.5m时才会产生轻微的呼啸声）；
2、输出频率限制在300~4000Hz之间，完全满足人声输入的要求，是通过无源带通滤波器实现，同时可以大大抑制呼啸声。
电路图如下：
①②③④⑤⑥
分析：
①声电转换部分：该电路是采用电容式话筒（老式录音机里或者普通的耳麦）所以我们必须给他一个电压才可以正常工作，我们引入图中的R1就是这个偏置电阻，电阻越小话筒的灵敏度越高。
②信号放大部分：采用低噪的三极管9014，由集电极电阻R2和反馈电阻R3的大小决定其放大倍数，这里的放大倍数大约是20倍。
话筒的小信号经过耦合电容C1到三极管基极，耦合电容的容量
可取0.1u~2.2u；放大后信号输出经过一个隔直耦合电容C2，因为三极管的集电极输出一般都是带有直流电压的，因此必须加隔直耦合电容可取1u~10u的容量。
③抑制呼啸声部分：常常我们拿着话筒对准喇叭，会产生非常刺耳的呼啸声，通过正反接二极管到地可有效的抑制呼啸信号的输出。
④音量大小调节部分：通过滑动变阻器输出信号的大小。
⑤带通滤波部分：本电路是采用人声的标准频率300Hz~5kHz，完全接近人声，同时可以有效的消除呼啸声。
C6和R6决定低频的大小，C3和R5是决定高频的大小，截止频率计算：1/2πRC 。
⑥话筒麦克风放大输出接口
仿真曲线分析如下：。
ADS设计低噪声放大器详细步骤低噪声放大器（Low Noise Amplifier，LNA）是无线通信系统中一个重要的组成部分，其功能是将接收到的微弱信号放大，以便后续的处理和解调。
设计低噪声放大器需要考虑多个因素，包括噪声系数、增益、带宽、稳定性等。
下面是一个详细的设计步骤，用于设计低噪声放大器。
1.确定设计规格：a.确定工作频率范围：通常情况下，设计LNA需要确定工作频率的范围，以便选择合适的器件和电路结构。
b.确定增益和噪声系数要求：根据系统需求，确定LNA的增益和噪声系数的要求。
一般来说，增益越高，噪声系数越低，但二者之间存在一定的折衷关系。
2.选择器件：根据设计规格，选择适当的射频器件。
常见的射频器件包括双极性晶体管（BJT），高电子迁移率晶体管（HEMT），甲乙基氮化镓场效应晶体管（GaAsFET）等。
3.确定电路结构：根据选择的器件和设计规格，确定LNA的电路结构。
常见的LNA电路结构包括共源极结构、共栅极结构和共基极结构。
根据不同的结构，可以实现不同的增益和噪声系数。
4.进行器件参数提取：使用器件模型，从所选器件中提取器件的S参数（散射参数）、Y参数（混合参数）等。
这些参数将在后续的仿真和优化中使用。
5.进行电路仿真：使用电路仿真软件（如ADS，Spectre等），根据设计的电路结构和选取的器件参数，进行电路的仿真。
可以通过改变电路参数和器件参数，来优化电路的性能。
6.进行电路优化：在仿真过程中，可以进行电路参数的优化。
优化的目标可以是噪声系数、增益、带宽等。
通过反复地优化，寻找最佳的电路参数。
7.器件布局和仿真：根据优化后的电路参数，进行射频电路的布局设计。
布局需要考虑信号和功率的传输、射频电感和电容的布线、射频耦合以及射频接地等因素。
8.器件特性提取：根据布局后的射频电路，提取各个节点的特性参数，如增益、输入输出阻抗、稳定性等。
9.进行电路仿真验证：使用仿真软件进行电路的验证，比较仿真结果与设计目标的一致性。

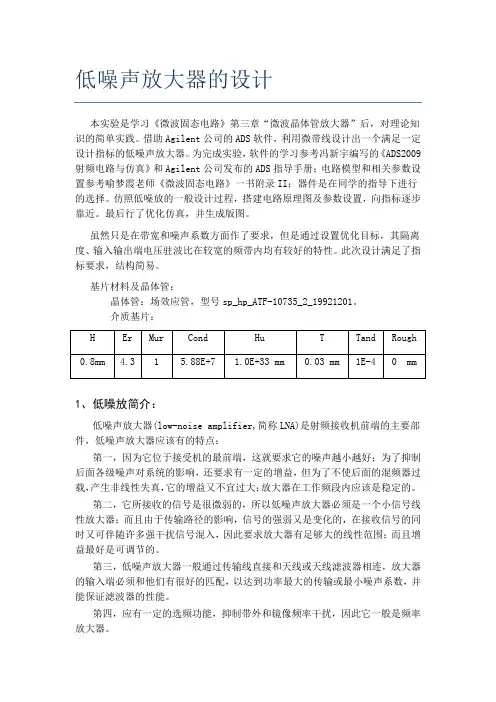

低噪声放大器设计1. 引言本文档旨在讨论低噪声放大器的设计。
低噪声放大器在电子电路中起着重要的作用，可以提供高增益而又尽可能降低输入信号的噪声。
因此，低噪声放大器在无线通信、雷达系统和敏感测量等领域中得到广泛应用。
2. 设计原则低噪声放大器的设计应遵循以下原则：2.1 最小化噪声系数噪声系数是衡量放大器噪声性能的重要指标。
因此，在设计过程中应采取措施最小化噪声系数，例如使用低噪声元件、优化电路布局以降低噪声等。
2.2 选择合适的放大器拓扑结构不同的放大器拓扑结构具有不同的性能特点。
根据具体应用需求，选择合适的拓扑结构可以提高低噪声放大器的性能。
2.3 优化功率匹配功率匹配是低噪声放大器设计中的一个重要考虑因素。
通过优化功率匹配，可以提高放大器的效率和性能。
3. 设计步骤以下是一个简单的低噪声放大器设计的步骤：3.1 确定应用需求和规格首先，确定放大器的应用需求和规格。
这包括增益要求、频率范围、输入输出阻抗等。
3.2 选择合适的放大器拓扑结构根据应用需求，选择合适的放大器拓扑结构，例如共源放大器、共栅放大器等。
3.3 选取适当的元件选择适当的元件来实现放大器的设计。
对于低噪声放大器，应选择具有低噪声特性的元件，如低噪声晶体管等。
3.4 进行电路模拟和优化使用电路模拟工具进行低噪声放大器的电路设计和仿真。
通过不断优化电路参数，以满足设计需求和要求。
3.5 PCB设计和布局进行PCB设计和布局，优化电路的布局和连接，减少噪声干扰和信号损耗。
3.6 制造和测试根据设计要求，制造和测试低噪声放大器。
进行性能测试和验证。
4. 结论低噪声放大器设计是一个复杂而重要的工作，它需要综合考虑多个因素和技术。
本文档介绍了低噪声放大器设计的一般原则和步骤，希望能为读者提供一些参考和指导。
低噪声放大器的两种设计方法与低噪声放大器设计实例低噪声放大器的两种设计方法低噪声放大器（LNA）是射频收发机的一个重要组成部分，它能有效提高接收机的接收灵敏度，进而提高收发机的传输距离。
因此低噪声放大器的设计是否良好，关系到整个通信系统的通信质量。
本文以晶体管ATF-54143为例，说明两种不同低噪声放大器的设计方法，其频率范围为2～2．2 GHz；晶体管工作电压为3 V；工作电流为40 mA；输入输出阻抗为50 Ω。
1、定性分析1.1、晶体管的建模通过网络可以查阅晶体管生产厂商的相关资料，可以下载厂商提供的该款晶体管模型，也可以根据实际需要下载该管的S2P文件。
本例采用直接将该管的S2P文件导入到软件中，利用S参数为模型设计电路。
如果是第一次导入，则可以利用模块S-Params进行S参数仿真，观察得到的S参数与S2P文件提供的数据是否相同，同时，测量晶体管的输入阻抗与对应的最小噪声系数，以及判断晶体管的稳定性等，为下一步骤做好准备。
1.2、晶体管的稳定性对电路完成S参数仿真后，可以得到输入／输出端的mu在频率2～2．2 GHz之间均小于1，根据射频相关理论，晶体管是不稳定的。
通过在输出端并联一个10 Ω和5 pF的电容，m2和m3的值均大于1，如图1，图2所示。
晶体管实现了在带宽内条件稳定，并且测得在2．1 GHz时的输入阻抗为16．827-j16．041。
同时发现，由于在输出端加入了电阻，使得Fmin由0．48增大到0．573，Γopt为0．329∠125．99°，Zopt=（30．007+j17．754）Ω。
其中，Γopt是最佳信源反射系数。
1.3、制定方案如图3所示，将可用增益圆族与噪声系数圆族画在同一个Γs平面上。
通过分析可知，如果可用增益圆通过最佳噪声系数所在点的位置，并根据该点来进行输入端电路匹配的话，此时对于LNA而言，噪声系数是最小的，但是其增益并没有达到最佳放大。
因此它是通过牺牲可用增益来换取的。
基于ADS的低噪声放大器设计与仿真低噪声放大器（Low-Noise Amplifier, LNA）是射频电路中非常重要的一个部分，主要用于放大信号并减小信号中的噪声。
在无线通信系统中，LNA的性能对整体系统的灵敏度和性能有着较大影响。
因此，设计和优化LNA的性能是一个重要的任务。
为了设计和仿真低噪声放大器，我们可以使用射频电路设计工具ADS （Advanced Design System）。
以下是基于ADS的LNA设计和仿真步骤的详细说明：1.设定设计规格：首先，我们需要确定LNA的设计规格，包括增益、带宽、输入和输出阻抗以及噪声指标等。
这些规格将指导后续的设计和优化。
2.选择合适的器件模型：在ADS中，我们可以从器件库中选择合适的射频器件模型。
这些器件模型通常由芯片制造商提供，并包含了器件的电性能和行为特性。
3.组装电路拓扑：在ADS设计环境中，我们可以通过拖拽和连接器件模型，以及添加连接线和连接器等来组装电路拓扑。
根据设计规格，我们可以选择串联或并联的方式来组装放大器电路。
4.添加偏置电路：为了使LNA正常工作，我们需要添加适当的偏置电路。
这些偏置电路可以是直流电源、偏置电阻和偏置电容等。
5. 设计匹配网络：为了确保LNA的输入和输出阻抗与源和负载匹配，在ADS中，我们可以使用S参数和Smith图等工具来设计和优化匹配网络。
6.仿真性能指标：在设计完成后，我们可以使用ADS的模拟仿真工具来评估LNA的性能指标，如增益、噪声指标、稳定性和带宽等。
这些仿真结果可以帮助我们了解LNA的行为特性，识别并改进潜在的问题。
7.优化设计：根据仿真结果，我们可以进行一系列的设计优化，包括调整组件值、优化匹配网络、改变电路拓扑等。
通过不断地迭代优化，我们可以逐步接近设计规格的要求。
8.布局和封装：当设计满足规格要求后，我们可以进行布局设计和封装。
在ADS中，我们可以使用高级工具来完成布局和封装过程。
9.重新仿真和验证：在布局和封装完成后，我们需要重新进行仿真和验证。
lna射频放大电路设计LNA射频放大电路设计一、介绍LNA（低噪声放大器）是射频（Radio Frequency，RF）电路中常见的一个模块，用于将微弱的射频信号放大，同时尽可能地降低噪声。
在无线通信系统中，LNA的性能直接影响到整个系统的灵敏度和动态范围，因此在设计和优化LNA射频放大电路时，需要充分考虑各种因素，并进行合适的设计和优化。
二、LNA射频放大电路的基本结构LNA射频放大电路的基本结构通常包括放大器、匹配网络、偏置电路和电源电路。
其中，放大器是整个LNA电路的核心部分，负责将输入的微弱射频信号放大到合适的幅度。
匹配网络用于调整放大器的输入和输出阻抗，以实现最大功率传递和最佳性能。
偏置电路则用于提供合适的工作电流和电压，保证放大器能够正常工作。
电源电路则用于提供稳定的直流电源，保证整个LNA电路的稳定性和可靠性。
三、LNA射频放大电路的设计步骤1. 确定设计规格：根据具体的应用需求，确定LNA电路的增益、带宽、噪声系数等性能指标。
同时考虑电源电压、工作频率和尺寸等限制条件，为后续设计提供准确的参考。
2. 选择放大器类型：根据设计规格和应用要求，选择合适的放大器类型。
常见的放大器类型包括共源放大器、共栅放大器、共基放大器等。
根据不同的放大器类型，各自有不同的特点和适用场景，需要根据具体需求进行选择。
3. 匹配网络设计：根据放大器的输入阻抗和输出阻抗，设计合适的匹配网络，以实现最佳的功率传递和性能表现。
匹配网络的设计通常需要使用阻抗转换器、电容和电感等元件，通过优化元件参数和布局方式，实现最佳匹配效果。
4. 偏置电路设计：根据放大器的工作条件，设计合适的偏置电路，保证放大器能够正常工作。
偏置电路通常包括直流偏置电阻、电容和稳压电路等，通过选择合适的元件参数和电源电压，实现工作电流和电压的稳定。
5. 电源电路设计：根据整个LNA电路的功耗和电源需求，设计合适的电源电路。
电源电路通常包括滤波器、稳压电路和功率放大器等，通过保证电源电压的稳定性和可靠性，提供稳定的工作条件给整个LNA电路。
ATF-331M4低噪声放大器设计一、指标要求Use Avago’s ATF-331M4 to design a LNAOperation Frequency rang: 2.4 GHz ~ 2.5 GHzNoise Figure below 0.7 dB;Gain > 15 dB; (Feasible maximum gain is 16.1 dB at 2.5 GHz)VSWR(input)<1.5;VSWR(output)<1.5;Use the schematic tool to simulate and realize it with the layout tool (Momentum) in ADS. Give both the schematic and layout of the final LNA amplifier circuit, detailed simulation procedure, and the simulation results obtained with both the schematic and layout circuit;二、设计步骤1.下载芯片模型首先从安华高科的官方网站上下载芯片的ADS模型和datasheet将芯片模型解压为project文件，供仿真调用。
新建一个工程文件，将解压好的ATF-331M4文件添加到新建的工程文件中。
2.直流仿真仿真前要先确定芯片的直流工作点，指标要求2.4-2.5GHz的增益要大于15dB，查看芯片数据手册发现在2.5G的频率点上VDS =4V，IDS=60mA时增益最大，所以选取VDS =4V，IDS=60mA为直流工作点。
新建原理图文件，将芯片模型放到原理图中，并调用ADS自带的直流仿真样板。
得到的直流仿真结果如下图所示，得到栅极电压为-0.6V，而datasheet里给的典型值-0.51V，两者用差别，这里还是用-0.6V来进行仿真。
温馨小提示：本文主要介绍的是关于射频低噪声放大器电路原理的文章，文章是由本店铺通过查阅资料，经过精心整理撰写而成。
文章的内容不一定符合大家的期望需求，还请各位根据自己的需求进行下载。
本文档下载后可以根据自己的实际情况进行任意改写，从而已达到各位的需求。
愿本篇射频低噪声放大器电路原理能真实确切的帮助各位。
本店铺将会继续努力、改进、创新，给大家提供更加优质符合大家需求的文档。
感谢支持！(Thank you for downloading and checking it out!)射频低噪声放大器电路原理一、引言射频低噪声放大器在无线通信、雷达探测和卫星通信等领域中扮演着重要的角色。
本文将从射频低噪声放大器的背景及意义，以及射频低噪声放大器的研究现状及发展趋势两个方面进行阐述。
射频低噪声放大器的背景及意义射频低噪声放大器的主要作用是在射频信号的接收过程中，对信号进行放大，从而提高信号的信噪比。
在现代通信系统中，信号的传输过程中会受到各种噪声的干扰，如热噪声、互调噪声等。
这些噪声会影响系统的性能，甚至导致系统无法正常工作。
因此，射频低噪声放大器的设计对于提高通信系统的性能具有重要意义。
射频低噪声放大器的研究现状及发展趋势随着通信技术的不断发展，对射频低噪声放大器的要求也越来越高。
目前，射频低噪声放大器的研究主要集中在以下几个方面：（1）放大器的线性度：在通信系统中，信号的传输需要保持较高的线性度，以避免信号失真。
因此，如何提高射频低噪声放大器的线性度是当前研究的一个重要方向。
（2）放大器的稳定性：在实际应用中，放大器需要具有良好的稳定性，以应对各种环境因素的影响。
研究者们正在探索新的结构和材料，以提高射频低噪声放大器的稳定性。
（3）放大器的集成度：随着半导体工艺的发展，射频低噪声放大器的集成度越来越高。
未来的发展趋势是实现射频低噪声放大器的高度集成，以减小体积和功耗。
总之，射频低噪声放大器在通信系统中起着至关重要的作用。
射频低噪声放大器电路设计详解
射频LNA 设计要求：低噪声放大器（LNA）作为射频信号传输链路
的第一级，它的噪声系数特性决定了整个射频电路前端的噪声性能，因此作为
高性能射频接收电路的第一级LNA 的设计必须满足：（1）较高的线性度以抑
制干扰和防止灵敏度下降;（2）足够高的增益，使其可以抑制后续级模块的噪
声;（3）与输入输出阻抗的匹配，通常为50Ω;（4）尽可能低的功耗，
这是无线通信设备的发展趋势所要求的。
InducTIve-degenerate cascode 结构是射频LNA 设计中使用比较多的结构之一，因为这种结构能够增加LNA 的增益，降低噪声系数，同时增加输入级
和输出级之间的隔离度，提高稳定性。
InducTIve-degenerate cascode 结构在输入级MOS 管的栅极和源极分别引入两个电感Lg 和Ls，通过选择适当的电感
值，使得输入回路在电路的工作频率附近产生谐振，从而抵消掉输入阻抗的虚部。
由分析可知应用InducTIve-degenerate cascode 结构输入阻抗得到一个50Ω的实部，但是这个实部并不是真正的电阻，因而不会产生噪声，所
以很适合作为射频LNA 的输入极。
高稳定度的LNA
cascode 结构在射频LNA 设计中得到广泛应用，但是当工作频率较高时
由于不能忽略MOS 管的寄生电容Cgd，因而使得整个电路的稳定特性变差。
对于单个晶体管可通过在其输入端串联一个小的电阻或在输出端并联一个大的
电阻来提高稳定度，但是由于新增加的电阻将使噪声值变坏，因此这一技术不
能用于低噪声放大器。
文献对cascode 结构提出了改进，在其中ZLoad=jwLout//（jwCout）-。
