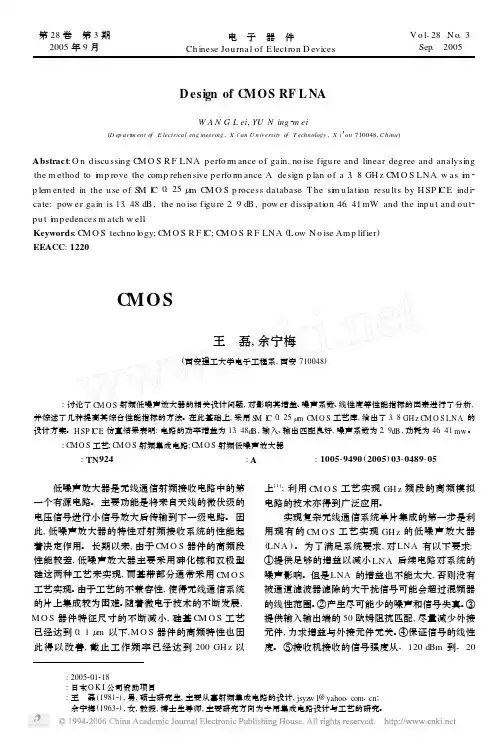

CMOS射频低噪声放大器设计

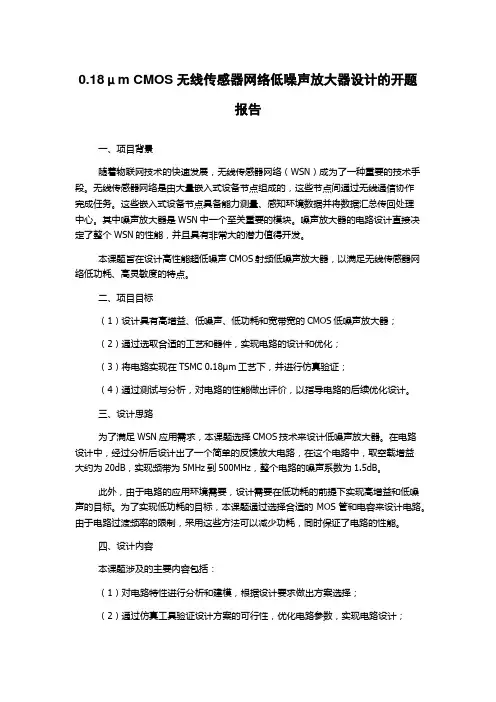

CMOS低噪声放大器的分析与设计的开题报告一、选题背景随着现代电子技术的迅速发展，各种高性能、低功耗的电子设备被广泛应用到各个领域中。

而这些电子设备中，低噪声放大器（Low Noise Amplifier，LNA）则是至关重要的一个组成部分。

在通信领域中，LNA扮演着接收信号的第一道防线，因此其性能决定了整个系统的灵敏度、抗干扰能力和信噪比等重要指标。

而随着通信系统的发展，对LNA的性能要求也越来越高，要求其具备高增益、宽带、低噪声等优秀特性。

CMOS 技术因其具有低成本、低功耗、集成度高等优势，逐渐成为LNA研究领域的热点。

因此，LNA的分析与设计成为了当前重要的研究方向之一。

二、研究目的本课题旨在对CMOS低噪声放大器的原理和性能进行深入分析，设计出符合高性能LNA的设计需求的电路，并对其进行仿真与验证，最终得到性能优秀的LNA电路。

三、研究内容1. CMOS低噪声放大器的原理与基本结构2. LNA设计中常用的两种匹配方式——L型匹配和电感-电容匹配3. CMOS LNA的关键参数——增益、带宽、噪声系数等的计算与分析4. 所设计LNA电路的仿真与验证四、研究方法本课题首先进行对CMOS LNA的低噪声放大器原理、结构和匹配等分析，在此基础上，采用ADS软件设计出LNA电路，并通过仿真与验证对电路的性能进行评估和分析。

仿真时采用S 参数仿真，验证时则采用实验测试数据进行对比。

五、预期成果通过本次研究，预计可以得到以下成果：1. 对CMOS LNA的低噪声放大器原理、结构和匹配等方面有进一步的深入了解。

2. 成功设计出符合高性能LNA的需求的电路。

3. 对电路的实际性能进行评价，得出优秀的性能指标，并在仿真和实验中进行验证。

4. 通过实验的验证，为CMOS LNA的未来研究提供一定的参考。

六、论文结构1. 绪论：介绍论文的研究背景、意义和目的2. CMOS低噪声放大器的原理与设计3. LNA的匹配方式4. CMOS LNA的关键参数分析与计算5. LNA电路的仿真与验证6. 结束语：总结论文的研究内容和取得的成果，并对未来研究提出展望和建议。

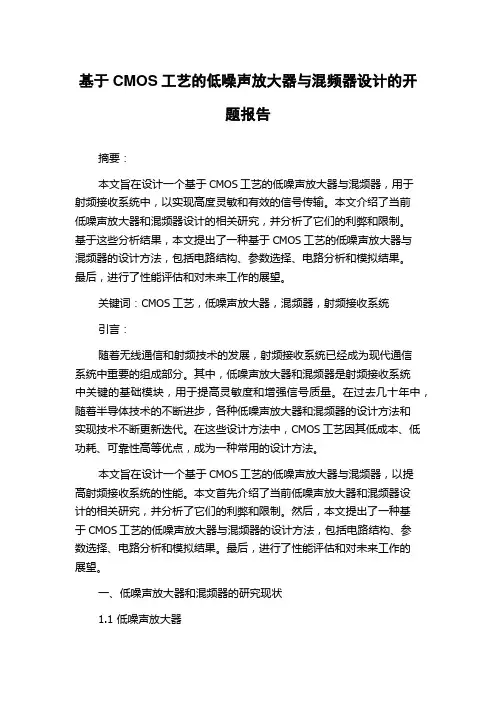

基于CMOS工艺的低噪声放大器与混频器设计的开题报告摘要：本文旨在设计一个基于CMOS工艺的低噪声放大器与混频器，用于射频接收系统中，以实现高度灵敏和有效的信号传输。

本文介绍了当前低噪声放大器和混频器设计的相关研究，并分析了它们的利弊和限制。

基于这些分析结果，本文提出了一种基于CMOS工艺的低噪声放大器与混频器的设计方法，包括电路结构、参数选择、电路分析和模拟结果。

最后，进行了性能评估和对未来工作的展望。

关键词：CMOS工艺，低噪声放大器，混频器，射频接收系统引言：随着无线通信和射频技术的发展，射频接收系统已经成为现代通信系统中重要的组成部分。

其中，低噪声放大器和混频器是射频接收系统中关键的基础模块，用于提高灵敏度和增强信号质量。

在过去几十年中，随着半导体技术的不断进步，各种低噪声放大器和混频器的设计方法和实现技术不断更新迭代。

在这些设计方法中，CMOS工艺因其低成本、低功耗、可靠性高等优点，成为一种常用的设计方法。

本文旨在设计一个基于CMOS工艺的低噪声放大器与混频器，以提高射频接收系统的性能。

本文首先介绍了当前低噪声放大器和混频器设计的相关研究，并分析了它们的利弊和限制。

然后，本文提出了一种基于CMOS工艺的低噪声放大器与混频器的设计方法，包括电路结构、参数选择、电路分析和模拟结果。

最后，进行了性能评估和对未来工作的展望。

一、低噪声放大器和混频器的研究现状1.1 低噪声放大器低噪声放大器是射频接收系统中关键的基础模块，用于放大微弱的射频信号。

在过去几十年中，出现了许多基于不同技术的低噪声放大器设计方法，包括Bipolar工艺、GaAs、SiGe、CMOS等。

其中，CMOS工艺因其低成本、低功耗、可靠性高等优点，成为一种常用的设计方法。

1.2 混频器混频器是射频接收系统中关键的基础模块，用于将高频信号转换成中频信号。

在过去几十年中，出现了许多基于不同技术的混频器设计方法，包括多种被动混频器、有源混频器和集成混频器等。

射频MOSFET噪声模型研究及CMOS工艺低噪声放大器设计的开题报告引言：在接收机系统中，低噪声放大器是关键的一环，在系统中起到放大信号和抑制设备噪声的作用。

因此，设计低噪声放大器是一项非常重要的任务。

而如何在现代CMOS工艺下设计低噪声放大器，就成为了当今射频电路设计的一个重要课题。

本文将首先介绍常见的射频MOSFET噪声模型，包括了多项式模型、寄生电阻模型和传输线模型。

然后，结合模型的分析，探讨了CMOS工艺下低噪声放大器设计的一些关键问题，如输入匹配、输出匹配、增益和稳定性等。

最后，我们将采用所学知识设计一款低噪声放大器。

射频MOSFET噪声模型：当信号通过通道时，MOSFET本身存在噪声，会对信号进行干扰，进而影响到整个系统的性能。

因此，在射频电路设计中，射频MOSFET噪声模型是非常关键的。

常见的射频MOSFET噪声模型包括：多项式模型：该模型将MOSFET的噪声分成两部分：由MOSFET内部参数所提供的噪声（正比于MOSFET电流的平方）和由电路中其他元件引起的热噪声。

该模型的参数较少，计算简单，但是对于MOSFET的物理机理没有考虑，因此不太准确。

寄生电阻模型：该模型考虑了MOSFET内部元件的寄生电阻对噪声的影响。

由于寄生电阻与色散耗散有关，因此该模型对高频电压偏置条件下的噪声有较好的描述。

但该模型对MOSFET的本质物理和因素并没有考虑，因此在高频和弱反馈时失去了精度。

传输线模型：该模型将MOSFET模拟为传输线，考虑了信号的反射和传输等因素，可以较好地描述高频噪声。

但是该模型的计算比较困难，而且不利于理解MOSFET的物理机理。

低噪声放大器设计：在CMOS工艺下设计低噪声放大器，需要注意以下几个关键问题：1. 输入匹配：输入电阻与信号源的内阻匹配，以获得最大的信号输出功率。

同时，为了降低噪声，应使输入电阻尽可能大。

2. 输出匹配：输出电路与负载电阻匹配，以使输出功率最大。

在同时考虑噪声的情况下，输出电阻应尽可能小。

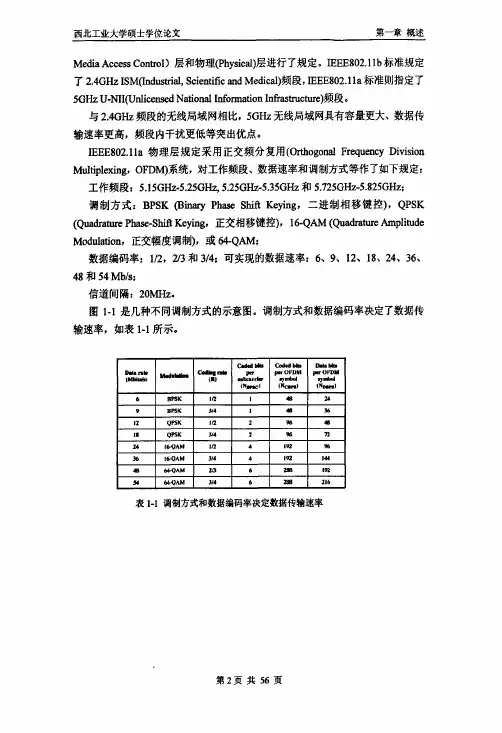

上表中，电感的最小匝数为２．５，相应的最低电感值为２．３ｎＨ。

源极电感（Ｌｓ＝０．９１３１－０较小，需要另外设计。

本文利用ＡｇｉｌｅｎｔＡＤＳ软件中的ＭＯＭＥＮＴＵＭ来设计源极电感。

利用ＭＯＭＥＮＴＵＭ对电感进行二维半电磁场分析，需要ＴＳＭＣＯ．１８ｔｔｍ的工艺参数（表４．２）。

图４－６为该工艺掩膜层的剖面结构。

表４－２ＴＳＭＣ０．１ｇｔｔｍ的工艺参数：工艺层介电常数（ｅｆ）电导率（ｓ／ｍ）厚度（眦玲Ｓｕｂ１１．９８．２７５０ＦＯＸ３．７ｎａＯ．３５ⅡＤ３．９ｍＯ．７５蚴ｌａ／２ａ／３ａ／４ａ／Ｓａ３．７ｍ１．１８Ⅱ皿１眈ｂ／３ｂ／４ｂ／５ｂ４．２ｍＯ．２Ｍ５ｎａ２．４Ｅ７０．５３Ｍ６舱４Ｅ７２ＰＡＳＳｌ４．２ｍ１ＰＡＳＳ２７．９ｍＯ．７图４－６ＴＳＭＣ＿０．１８岫工艺掩膜层西北工业大学硕士学位论文第五章版图设计拟电路中的电容。

ＴＳＭＣＯ．１８ｔｔｍ的ｇＦ／Ｍｉｘｅｄ－Ｓｉｇａａｌ工艺在第五层金属（Ｍ５）和顶层金属（Ｍ６）之间又增加了一层金属（ＣａｐＴｏｐ容值，该金属与Ｍ５之间形成的ＭＩＭ（Ｍｅｔａｌ．Ｉｎｓｕｌａｔｏｒ－Ｍｅｔａｌ）电容约为１ｆＦ／肚ｍ＾２。

如果需要更大的电容，可以用ＭＯＳ管实现（图４－１０），将源、漏相连，与栅极形成电容的两极，电容介质为栅氧化层（厚度约４ｘｌＯ。

ｐｍ），在形成反型层后，可以实现的电容约为８ｆＦ／ｐ．ｍ＾２，但反型层形成之前，电容会随栅、源之间的电压而变化（图４－１１），交容管就是利用的这个原理。

么勿ｋＳ／Ｄ瓿一。

？濑；ｕ¨■；图４－１０ＭＯＳ管电容图４—１１ＭＯＳＣａｐｖｅｒｓｕｓＶｇｓ在本次电路设计中，输出端的匹配兼隔直流电容采用ＭＩＭ电容实现，为了减小因电容尺寸小而带来的电容误差，采用两个较大的ＭＩＭ电容串联而成。

西北工业大学硕士学位论文第五章版图设计图４－１３为ＡＤＳ仿真电路图图４－１４为仿真得到的Ｓ参数曲线图，在工作频率（５．２Ｇｎｚ）上，输入反射系数（Ｓ１１）为·２４．９ｄＢ，输出反射系数（ｓ２２）．３３．３ｄＢ，输出增益（ｓ２１）达到１５．９ｄＢ，反向增益（Ｓ１２）在５．２ＧＨｚ处为－２９ｄＢ，噪声系数（ＮＦ）接近１．４ｄＢ。

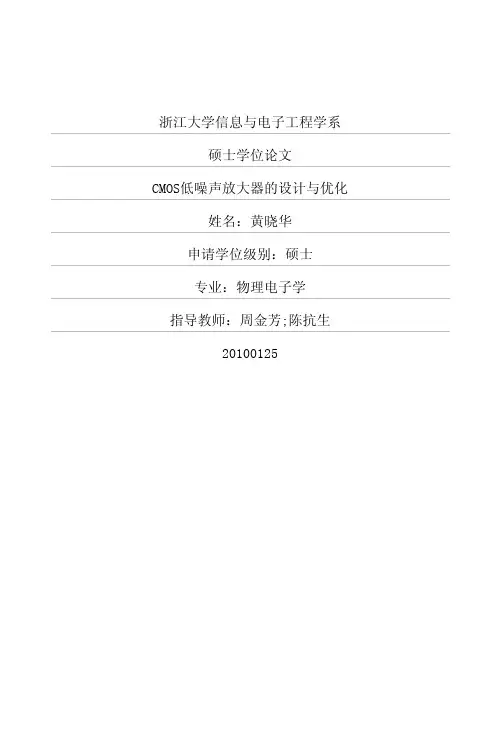

浙江大学信息与电子工程学系
硕士学位论文
CMOS低噪声放大器的设计与优化
姓名：黄晓华
申请学位级别：硕士
专业：物理电子学
指导教师：周金芳;陈抗生
20100125
浙江大学硕士学位论文绪论低噪放的匹配可以用纯电阻或者纯电抗网络，也可以使用电阻和电抗的组合。

使用纯电阻网络进行匹配的优点是占用芯片面积小，缺点是要消耗功率，并且会引入额外的噪声，通常应用在需要进行宽带放大的系统中。

使用纯电抗网络的优点是不需要消耗功率，也不会引入额外的噪声，它的缺点是电感电容需要占用很大的芯片面积，并且只能在特定的频点上实现匹配，通常应用在窄带系统中。

其电路结构大致上可以分成图１．１所示的四种形式【１１。

（ａ）Ｉ
Ｉ
图１．１、窄带ＬＮＡ电路结构第一种是使用电阻并联来实现阻抗匹配的共源放大结构，如图１．１（ａ）所示。

这种结构主要是利用共源放大器大输入阻抗的特点，用一个并联电阻来实现阻抗匹配。

因为共源放大器的输入阻抗通常很大，只要这个并联电阻的阻抗和滤波器的阻抗一样（一般是５０Ｑ），便可以实现阻抗匹配，缺点是这个５０Ｑ的电阻将给
系统带来较大的额外噪声。

第二种是共栅结构，如图１．１（ｂ）所示．这种结构的放大器输入阻抗为１／ｇｍ，优点是可以通过调节偏置很容易实现和源阻抗匹配，缺点是没有电流增益，且噪声性能受这种结构固有的限制，很难进行优化【１３】。

一＾ｌ，一～ｌ
－］可主，鸩可＠一
Ｍ．
ｈ√．上。

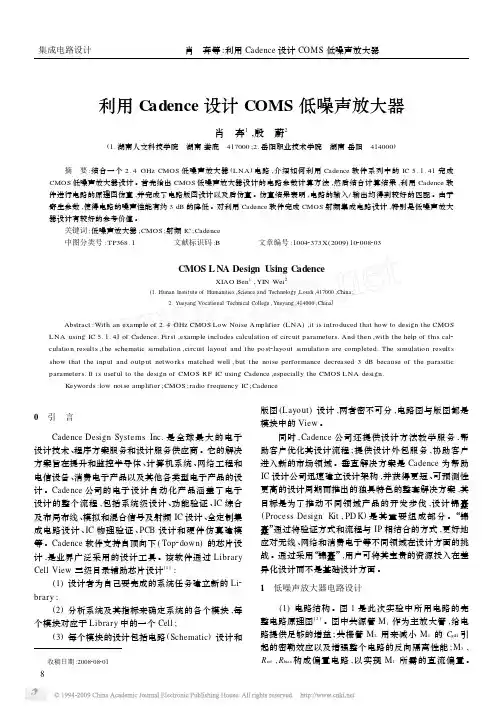

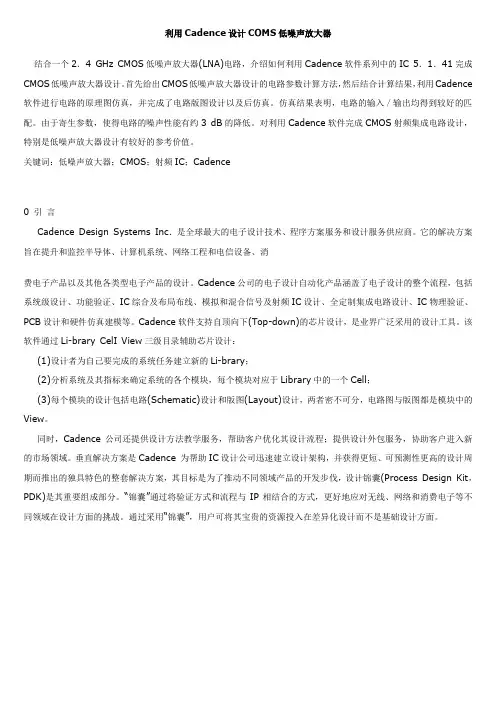

利用C adence 设计COMS 低噪声放大器肖　奔1,殷　蔚2(1.湖南人文科技学院　湖南娄底　417000;2.岳阳职业技术学院　湖南岳阳　414000)摘　要:结合一个2.4GHz CMOS 低噪声放大器(L NA )电路,介绍如何利用Cadence 软件系列中的IC 5.1.41完成CMOS 低噪声放大器设计。
