传感器教案. -CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
教案
第一章概述—传感器技术基础知识1.1传感器的定义及组成 1.1.1 定义 国家标准（GB/T7665-1987）规定：传感器是一种能够感受规定的被测量并按照一定规律转换成可用输出信号的器件或装置。也叫发送器；传送器；变送器；Transducer/Sensor等。 对定义的理解： 它是测量装置； 输入量是某一被测量（物理、化学、生物等）； 输出量是某种物理量（气、光、电等），主要是电物理量； 输出输入有对应关系，并应有一定的精度 1.1.2 传感器的组成 传感器一般由敏感元件、转换元件、转换电路三部分组成，组成框图如图示。 1.2传感器的分类 1.2.1按工作机理分 （1）物理型 按构成原理：结构型；物性型电信号 非电物理量 敏感元件转换元件接口电路 辅助电源
结构型：是以结构（如形状、尺寸等）为基础，利用物理学中场的定律构成的，动力场的运动定律、电磁场的电磁定律等。必须依靠精密设计的结构予以保证。如：磁隙型电感传感器、电动式传感器等。 物性型：是利用物质定律构成的，利用某些功能材料本身所具有的内在特性及效应把被测量直接转换为电量。虎克定律、欧姆定律等。主要依靠材料本身的效应来感应信息。如：光电管（外光电效应）、压电晶体（正压电效应）、光敏电阻、所有半导体传感器、以及所有利用各种环境变化而引起的金属、半导体、陶瓷、合金的性能变化的传感器。 按能量转换情况：能量控制型、能量转换型 能量控制型：在信息变化过程中，其能量需要外电源供给。如：电阻、电感、电容、基于应变电阻效应、磁阻效应、热阻效应、光电效应、霍尔效应等。 能量转换型：主要由能量变换元件构成，它不需要外电源。如：压电效应、热电效应、光电动势效应等。 按物理原理 电参量式（包括电阻式、电感式、电容式等三个基本形式）、磁电式（包括磁电感应式、霍尔式、磁栅式等）、压电式、光电式（包括一般光电式、光栅式、激光式、光电码盘式、光导纤维式、红外式、摄像式等）、气电式、热电式、波式（包括超声波式微波式等）、射线式、半导体式、其它原理等。可以是两种以上原理的复合形式。 （2）化学型 利用电化学反应原理，把无机和有机化学物质的成分、浓度等转换为电信号的传感器。最常用的是离子选择性电极。核心部分是离子选择性敏感膜。广泛应用于化学分析、化学工业的在线检测
教师学科教案[ 20 – 20 学年度第__学期] 任教学科：_____________ 任教年级：_____________ 任教老师：_____________ xx市实验学校
江苏省淮阴中学06－07年度优秀教学案例 《传感器及其工作原理》的创新教学设计 王刚 教学依据 ①物理（新人教版）选修3－2第六章第1节《传感器及其工作原理》（P56－P60）； ②新物理课程标准（实验）. 教学流程图
教学目标1.知识与技能：①知道非电学量转换成电学量的技术意义；②通过实验，知道常见传感器的工作原理；③初步探究利用和设计简单的传感器. 2.过程与方法：①通过对实验的观察、思考和探究，让学生了解传感器、熟悉传感器工作原理；②让学生自己设计简单的传感器，经历科学探究过程，学习科学研究方法，培养学生的实践能力和创新思维能力. 3.情感态度与价值观：在理解传感器工作原理的基础上，通过自己设计简单的传感器，体验科技创新的乐趣，激发学习物理的兴趣. 重、难点 1.几种常见传感器的工作原理（演示实验）；2.学生自己设计简单的传感器. 教学策略 用几个有趣的传感器实验引入课题，激发学生探究传感器原理的兴趣.给出“传感器就是把非电学量转换为电学量”的概念之后，重点介绍光敏电阻、金属热电阻、热敏电阻.安排音乐茶杯和火警装置两个设计性问题让学生体会传感器的简单应用.结合电容、霍尔效应、电阻定律等知识让学生设计传感器，进一步深化传感器的工作原理.最后在对本节课总结的基础上，结合《思考与讨论》进行教学反馈. 教学程序 教学环节教学内容及师生互动设计情感与方法 一．课题的引入 二．什么是传感器？【演示实验1】干簧管控制电路的通断 如图，小盒子A的侧面露出一个小灯泡，盒外没有开 关，但是把磁铁B放到盒子上面，灯泡就会发光，把磁铁移 走，灯泡熄灭. 师问：盒子里有怎样的装置，才能实现这样的控制？ 生猜：（可以自由讨论，也可以请学生回答） 师生探究：打开盒子，用实物投影仪展示盒内的电路 图，了解元件“干簧管”的结构。探明原因：玻璃管内封入 两个软磁性材料制成的簧片。当磁铁靠近干簧管时，两个簧 片被磁化而接通，电路导通。所以，干簧管能起到开关的作 用。 师点拨：这个装置反过来还可以让我们通过灯泡的发 光情况，感知干簧管周围是否存在着磁场。 【演示实验2】声光控开关控制电路的通断 ①先在普通光照条件下， ②在把开关置于黑暗环境中。 师生总结：声光控开关 师：刚才的两个实验，都用了一种元件，这些元件能够 感受某些信息，通过它能实现电路的自动控制，这种元件有 一个专门的名称：传感器。什么是传感器呢？它能够感受诸 如力、温度、光、声、化学成分等非电学量，并能把它们按 照一定的规律转换为电压、电流等电学量，或转换为电路的 通断。我们把这种元件叫做传感器。它的优点是：把非电学 量转换为电学量以后，就可以很方便地进行测量、传输、处 理和控制了。 其实，传感器并不神秘。你家里可能就有很多的传感 器。请大家相互说说看，你家里，或者在你的生活当中，都 使用过，或听说过什么样的电器中有传感器？ （演示实验1： 干簧管传感器） （干簧管的实 物及原理图） 学生对干簧 管并不熟悉，因 此才有了好奇。 声光控开关在 生活中很普及， 所以又有亲切 感
电阻应变式传感器 应变式传感器是基于测量物体受力变形所产生应变的一种传感器，最常用的传感元件为电阻应变片。 应用范围：可测量位移、加速度、力、力矩、压力等各种参数。 应变式传感器特点 ①精度高，测量范围广； ②使用寿命长，性能稳定可靠； ③结构简单，体积小，重量轻； ④频率响应较好，既可用于静态测量又可用于动态测量； ⑤价格低廉，品种多样，便于选择和大量使用。 1、应变式传感器的工作原理 (1) 金属的电阻应变效应 金属导体在外力作用下发生机械变形时，其电阻值随着它所受机械变形(伸长或缩短)的变化而发生变化的现象，称为金属的电阻应变效应。 公式推导： 若金属丝的长度为L，截面积为S，电阻率为ρ，其未受力时的电阻为R，则: (9.1)
如果金属丝沿轴向方向受拉力而变形，其长度L变化dL，截面积S 变化dS，电阻率ρ变化，因而引起电阻R变化dR。将式(9.1)微分，整理可得: (9.2) 对于圆形截面有： (9.3) 为金属丝轴向相对伸长，即轴向应变；而则为电阻丝径向相对伸长，即径向应变，两者之比即为金属丝材料的泊松系数μ，负号表示符号相反，有: (9.9) 将式(9.9)代入(9.3)得: (9.5) 将式(9.5)代入(9.2)，并整理得： (9.6) (9.7) 或 K0称为金属丝的灵敏系数，其物理意义是单位应变所引起的电阻相对变化。 K0称为金属丝的灵敏系数，其物理意义是单位应变所引起的电阻相对变化。
公式简化过程： 由式可以明显看出，金属材料的灵敏系数受两个因素影响： 一个是受力后材料的几何尺寸变化所引起的，即项；另一个是受力后材料的电阻率变化所引起的，即项。对于金属材料项比项小得多。大量实验表明，在电阻丝拉伸比例极限范围内，电阻的相对变化与其所受的轴向应变是成正比的，即K0为常数，于是可以写成： (9.8) Array通常金属电阻丝的K0=1.7～4.6。 通常金属电阻丝的K0=1.7～4.6。 (2) 应变片的基本结构及测量原理 距 用面积。应变片的规格 一般以使用面积和电 阻值表示，如 2 为 的电阻丝制成的。 高的阻值， 栅状， 在绝缘的基底上。 两端焊接引线。
Pt100热电阻的测温电路 [摘要] 热电阻测温是基于金属导体的电阻值随温度的增加而增加这一特性来进行温度测量的。热电阻大都由纯金属材料制成，目前应用最多的是铂和铜，此外，现在已开始采用镍、锰和铑等材料制造热电阻。 热电阻传感器主要是利用电阻值随温度变化而变化这一特性来测量温度及与温度有关的参数。在温度检测精度要求比较高的场合，这种传感器比较适用。目前较为广泛的热电阻材料为铂、铜、镍等，它们具有电阻温度系数大、线性好、性能稳定、使用温度范围宽、加工容易等特点。用于测量-200℃～+500℃范围内的温度。 温度测量系统应用广泛，涉及到各行各业的各个方面，在各种不同的领域中都占有重要的位置。从降低开放成本扩大适用范围、系统运行的稳定性、可靠性出发，设计一种以Pt100铂热电阻为温度信号采集元件的传感器温度测量系统。才测量系统不但可以测量室内的温度，还可以测量液体等的温度，在实际应用中，该系统运行稳定、可靠，电路设计简单实用。 [关键字] 传感器 Pt100热电阻温度测量
目录 1 前言 (4) 1．1 传感器概况 (4) 1．2 设计目的 (7) 2 设计要求 (8) 2．1 设计内容 (8) 2．2 设计要求 (9) 3 原器件清单 (10) 4 Pt100热电阻的测温电路 (11) 4．1 总体电路图 (11) 4．2 工作原理 (11) 5 Pt100热电阻测温电路的原理及实现 (12) 5．1 测温电路的工作原理 (12) 5．2 测温电路的实现 (14) 5．3 测量结果及结果分析 (15) 6 制作过程及注意事项 (16) 6．1 制作过程 (16) 6．2 注意事项 (17) 7 总结 (18) 8 致谢 (19) 参考文献 (20)

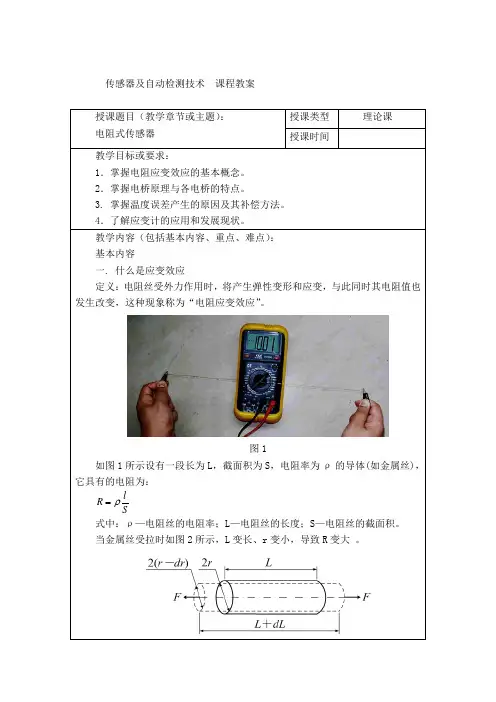

传感器及自动检测技术 课程教案 授课题目（教学章节或主题）： 电阻式传感器 授课类型 理论课 授课时间 教学目标或要求： 1．掌握电阻应变效应的基本概念。 2．掌握电桥原理与各电桥的特点。 3. 掌握温度误差产生的原因及其补偿方法。 4．了解应变计的应用和发展现状。 教学内容（包括基本内容、重点、难点）： 基本内容 一. 什么是应变效应 定义：电阻丝受外力作用时，将产生弹性变形和应变，与此同时其电阻值也发生改变，这种现象称为“电阻应变效应”。 图1 如图1所示设有一段长为L ，截面积为S ，电阻率为ρ的导体(如金属丝)，它具有的电阻为： l R S ρ = 式中：ρ—电阻丝的电阻率；L —电阻丝的长度；S —电阻丝的截面积。 当金属丝受拉时如图2所示，L 变长、r 变小，导致R 变大 。
图3 电阻应变片的结构 常用的金属应变片组要有两种结构：丝式和箔式两种。如图4所示 图4金属应变片 金属丝式应变片一般直径在0.012～0.05mm 的金属丝；金属箔式应变片 厚度在0.001～0.01mm 的金属箔； 三．应变片的主要参数 1.应变片电阻值（R0） 电阻应变片的电阻值为60Ω、120Ω、350Ω，500Ω和1000Ω 等多种规格，以120Ω最为常用。 应变片的电阻值越大，允许的工作电压就大，传感器的输出电压也大，相应地应变片的尺寸也要增大，在条件许可的情况下，应尽量选用高阻值应变片。 2.绝缘电阻：要求>1010欧姆； 3.应变片的灵敏系数（K ） 金属应变丝的电阻相对变化与它所感受的应变之间具有线性关系，用灵敏度系数KS 表示。当金属丝做成应变片后，其电阻—应变特性，与金属单丝情况不同。因此，须用实验方法对应变片的电阻—应变特性重新测定。实验表明，金属应变片的电阻相对变化与应变ε在很宽的范围内均为线性关系。即 R K R ε?= R K R ε?= 金属应变丝的电阻相对变化与它所感受的应变之间具有线性关系，用灵敏度
（三）、测量电路的选用： 电桥电路是一种能够实现将电阻、电感、电容等参量的变化转变为电压输出的一种信号变换电路。具有结构简单、精确度和灵敏度高的优点，在测试中应用非常广泛。电桥按供电方式分为直流电桥和交流电桥。在这次设计中采用的测量电路是直流电桥。而电桥工作状态可分为：不平衡电桥和平衡电桥，不平衡电桥在连续量的自动检测中大量采用，平衡电桥又称为零位法测量，一般用于静态测量，准确性较高。在此次传感器设计中使用了平衡电桥。 二、基本原理： 扭矩的测量：采用应变片电测技术,在弹性轴上组成应变桥,向应变桥提供电源即可测得该弹性轴受扭的电信号。将该应变信号放大后，经过压/频转换，变成与扭应变成正比的频率信号。如图1所示： 一、设计题目要求与分析 1、设计题目：设计测扭矩的传感器。 使用条件：转矩测量仪一般用在机器之间的传动轴上，所以振动大，灰尘、油雾、水污比较多，故要求传感器封装在一起，只留下两个轴端在外面；工作温度在-20~150C0。 二扭矩测量及应变片的基本原理 1、应变片式传感器的原理及结构 应变计的转换原理基于应变效应。所谓应变效应是指 属丝的电阻值随其变形而发生改变的一种物理现象。由物理 学可知，金属丝酌电阻值R与其长度L和电阻率ρ成正比，
与其截面积A成正比比，其公式表示为: R=ρL/A 从而当金属丝受力变形改变其长度与横截面积而改变电阻值，而引起电压值变化。 电阻应变计简称应变计，它主要由电阻敏感栅、基底和面胶(或覆盖层)、粘结剂、引出线五部分组成。基底是将传感器弹性体表面的应变传递到电阻敏感栅上的中间介质，并起到敏感棚和弹性体之间的绝缘作用，面胶起着保护敏感栅的作用，粘结剂是将敏感栅和基底粘接在一起，引出线是作为联接测量导线之用。电阻敏感栅可以将应变量转换成电阻变化。应变计的结构如下：
热敏电阻根据温度系数分为两类：正温度系数热敏电阻和负温度系数热敏电阻。由于特性上的区别，应用场合互不相同。 正温度系数热敏电阻简称PTC（是Positive Temperature Coefficient 的缩写），超过一定的温度(居里温度---居里温度是指材料可以在铁磁体和顺磁体之间改变的温度。低于居里温度时该物质成为铁磁体，此时和材料有关的磁场很难改变。当温度高于居里温度时,该物质成为顺磁体，磁体的磁场很容易随周围磁场的改变而改变。这时的磁敏感度约为10的负6次方。)时，它的电阻值随着温度的升高呈阶跃性的增高。其原理是在陶瓷材料中引入微量稀土元素，如La、Nb...等，可使其电阻率下降到10Ω.cm以下，成为良好的半导体陶瓷材料。这种材料具有很大的正电阻温度系数，在居里温度以上几十度的温度范围内，其电阻率可增大 4~10个数量级，即产生所谓PTC效应。 目前大量被使用的PTC热敏电阻种类：恒温加热用PTC热敏电阻；低电压加热用PTC热敏电阻；空气加热用热敏电阻；过电流保护用PTC热敏电阻；过热保护用PTC热敏电阻；温度传感用PTC热敏电阻；延时启动用PTC 热敏电阻。 负温度系数热敏电阻简称NTC（是Negative Temperature Coefficient 的缩写），泛指负温度系数很大的半导体材料或元器件。它是以锰、钴、镍和铜等金属氧化物为主要材料，采用陶瓷工艺制造而成的。这些金属氧化物材料都具有半导体性质，因为在导电方式上完全类似锗、硅等半导体材料。温度低时，这些氧化物材料的载流子（电子和孔穴）数目少，所以其电阻值较高；随着温度的升高，载流子数目增加，所以电阻值降低。NTC热敏电阻器在室温下的变化范围在10O~1000000欧姆，温度系数-2%~-6.5%。NTC热敏电阻器可广泛应用于温度测量、温度补偿、抑制浪涌电流等场合。 PTC、NTC两种热敏电阻都可以用作温度传感，在目前的实际应用中，多采用NTC热敏电阻作为温度测量、控制的温度传感器。 NTC负温度系数热敏电阻专业术语 零功率电阻值（Ω） 指在规定温度T时，采用引起电阻值变化相对于总的测量误差来说可以忽略不计的测量功率测得的电阻值。
传感器作业(含答案)
一、选择题 1、回程误差表明的是在（）期间输出——输入特性曲线不重合的程度。( D ) A、多次测量 B、同次测量 C、不同测量 D、正反行程 2、传感器的下列指标全部属于静态特性的是（） ( C ) A、线性度、灵敏度、阻尼系数 B、幅频特性、相频特性、稳态误差 C、迟滞、重复性、漂移 D、精度、时间常数、重复性 3、（）是采用真空蒸发或真空沉积等方法，将电阻材料在基底上制成一层各种形式敏感栅而形成应变片。这种应变片灵敏系数高，易实现工业化生产，是一种很有前途的新型应变片。 ( D ) A、箔式应变片 B、半导体应变片 C、沉积膜应变片 D、薄膜应变片 4、利用相邻双臂桥检测的应变式传感器，为使其灵敏度高、非线性误差小（）。 ( C ) A、两个桥臂都应当用大电阻值工作应变片 B、两个桥臂都应当用两个工作应变片串联 C、两个桥臂应当分别用应变量变化相反的工作应变片 D、两个桥臂应当分别用应变量变化相同的工作应变片 5、金属丝的电阻随着它所受的机械变形（拉伸或压缩）的大小而发生相应的变化的现象称为金属的（）。 ( B ) A、电阻形变效应 B、电阻应变效应 C、压电效应 D、压阻效应 6、下列说法正确的是（）。 ( D ) A、差动整流电路可以消除零点残余电压，但不能判断衔铁的位置。 B、差动整流电路可以判断衔铁的位置，但不能判断运动的方向。 C、相敏检波电路可以判断位移的大小，但不能判断位移的方向。 D、相敏检波电路可以判断位移的大小，也可以判断位移的方向。 7、随着人们对各项产品技术含量的要求的不断提高，传感器也朝向智能化方面发展，其中，典型的传感器智能化结构模式是（）。 ( B )
第二讲 电阻应变式传感器 教学目的要求：1.掌握应变片的结构、分类及基本应变特性； 2.熟练掌握应变式传感器的粘贴方法和接线方法，并能做相应的计算应用； 3.掌握应变式传感器的基本应用。 教学重点：应变式传感器的粘贴方法和接线方法，并能做相应的计算应用 教学难点：应变式传感器的粘贴方法及应变式传感器的基本应用 教学学时：共4学时（其中作业习题讲解1学时） 教学内容： 本讲内容介绍： 电阻应变式传感器具有悠久的历史，是应用最广泛的传感器之一，本节着重介绍作为应变式传感器核心元件的电阻应变片的工作原理、种类、材料和参数；讨论其温度误差及其补偿。并讨论电阻应变式传感器的测量电路。要求掌握应变式传感器的原理及应用。 一、 应变式传感器的工作原理 本节要求： 掌握应变式传感器的工作原理。 电阻应变片的工作原理是应变效应――机械变形时，应变片电阻变化。 电阻丝的电阻： S L R ρ =， 求R 的全微分得： ρρ?+?-?=?S S L L R R
式中L L ?是长度相对变化，即应变ε。 金属丝的变形有： L L r r S S ?-=?=?μ22 式中μ：泊松比，对于钢285.0=μ 故应变效应数学表达式： ρρ εμ?++=?)21(R R 灵敏度系数： ε ρ ρ με?+ +=?= 21R R k 因此应变的应变效应原理： x εK R R =? 式中K ──电阻应变片的灵敏系数 二、 电阻应变片的结构、分类及特性 本节要求： 1) 一般了解应变片的结构和分类。 2) 掌握电阻应变片产生温度误差的主要原因及线路补偿方法。 1.电阻应变片的结构和分类 结构：电阻应变片由敏感栅、基片、覆盖层和引线等部分组成。其中，敏感栅是应变片的核心部分，它是用直径约为0.025mm 的具有高电阻率的电阻丝制成的，为了获得高的电阻值，电阻丝排列成栅网状，故称为敏感栅。 2. 应变片的分类 金属应变片和半导体应变片 金属应变片分：丝式、箔式 3.应变片的横向效应 应变片的灵敏系数K 恒小于同一材料金属丝的灵敏系数K s ，其原因是由于横向效应的影响。所谓横向效应是指将直的金属丝绕成敏感栅之后，在圆弧的各微段上，其轴向感受的应变在+εx 和εy =μ-εx 之间变化，从而造成了圆弧段电阻变化将小于沿纵轴方向安放的同样长度电阻丝电阻变化的现象。
热敏电阻温度传感器电气与电子测量技术 ?
热敏电阻（Thermistor） ?材料：半导体 ?陶瓷材料 ?金属氧化物 ?高分子材料 ?测量范围 ?-100 —+300℃ ?热敏电阻分类 ?NTC: 负温度系数热敏电阻 ?PTC: 正温度系数热敏电阻 ?CTR: 临界温度系数热敏电阻
?温度-电阻特性 热敏电阻工作原理和基本特性 R(T)=Ae B T或R T=R0e B(1 T ?1 T0 ) ?NTC的R-T关系式 A、B——与热敏电阻尺寸、形式及其半导体物理性能有关的常数； T——绝对温度 U/V I/mA U U a I a Im a b c d ?NTC的伏安特性 （热敏电阻两端电压与稳定电流的关系）
?灵敏度 热敏电阻的特点 2 t B T α=- 优点 灵敏度比热电阻高1-2个数量级 常温下阻值大，可忽略引线电阻 响应时间快（时间常数1-10ms） 成本低，易于维护 ?灵敏度 缺点 分散性大，互换性不好 非线性严重 长期稳定性差体积可以做得很小
家用电器 电熨斗、电冰箱、电饭煲、洗衣机、电暖壶、烘干机、电 烤箱、空调机、电热毯、热水器、热得快、电磁炉、汽车电子电子喷油嘴、空调机、发电机防热装置、电热座椅 测量仪器 流量计、风速表、真空计、浓度计、湿度计、空气传感器、 环境监测仪、 办公设备复印机、传真机、打印机、扫描仪 农业园艺温室控制、人工气候箱、烘干系统、 医疗器具体温计、人工透析、散热系统 热敏电阻的应用 温度测量（NTC或PTC)
Page .6热敏电阻的应用 其他相关应用 材料用途举例 NTC温度补偿带温度补偿的石英晶体振荡器 NTC浪涌抑制 抑制开关电源、电动机、白炽灯接通瞬间的浪涌电流 PTC恒温加热元件自控温电热器、恒温电烙铁 PTC过载保护自恢复保险丝 NTC浪涌抑制 自恢复保险丝
第二讲电阻应变式传感器 教学目的要求： 1.掌握应变片的结构、分类及基本应变特性； 2. 熟练掌握应变式传感器的粘贴方法和接线方法，并能做相应的计算应用; 3. 掌握应变式传感器的基本应用。 教学重点：应变式传感器的粘贴方法和接线方法，并能做相应的计算应用 教学难点：应变式传感器的粘贴方法及应变式传感器的基本应用 教学学时：共4学时（其中作业习题讲解 1学时） 教学内容： 本讲内容介绍： 电阻应变式传感器具有悠久的历史， 是应用最广泛的传感器之一， 本节着重介绍作为应 变式传感器核心元件的电 阻应变片的工作原理、 种类、材料和参数；讨论其温度误差及其补 偿。并讨论电阻应变式传感器的测量电路。要求掌握应变式传感器的原理及应用。 一、 应变式传感器的工作原理 本节要求： 掌握应变式传感器的工作原理。 电阻应变片的工作原理是 应变效应一一机械变形时，应变片电阻变化 图2-6 金属丝应变效应 电阻丝的电阻: ： -L 求R 的全微分得: L F - ------—=一一一一—== -- . '■r I
式中L 是长度相对变化，即应变 ■:。 金属丝的变形有： S 2：r^ [L 2^- S r L 式中"：泊松比，对于钢"_ °?285 故应变效应数学表达式： =（1 2」）； 灵敏度系数: 因此应变的应变效应原理 R K ；x R 式中K ——电阻应变片的灵敏系数 二、电阻应变片的结构、分类及特性 本节要求： 1） 一般了解应变片的结构和分类。 2） 掌握电阻应变片产生温度误差的主要原因及线路补偿方法。 1. 电阻应变片的结构和分类 结构：电阻应变片由敏感栅、基片、覆盖层和引线等部分组成。其中，敏感栅是应变片 的核心部分，它是用直径约为 0.025mm 的具有高电阻率的电阻丝制成的，为了获得高的电 阻值，电阻丝排列成栅网状，故称为敏感栅。 2. 应变片的分类 金属应变片和半导体应变片 金属应变片分：丝式、箔式 3. 应变片的横向效应 应变片的灵敏系数 K 恒小于同一材料金属丝的灵敏系数 K s ,其原因是由于横向效应的 影响。所谓横向效应是指将直的金属丝绕成敏感栅之后， 在圆弧的各微段上，其轴向感受的 应变在+ ；x 和；y =-「；x 之间变化，从而造成了圆弧段电阻变化将小于沿纵轴方向安放的 同样长度电阻丝电阻变化的现象。 iP/ =1 2 二 .R
APPLICATIONS Temperature test in all kinds of air-condition,refrigerator,water boiler,microwave oven. PART NUMBERING FEATURES High precision and high stability Quick temperature response Resistant to heat shock Moisture resistant Excellent quality and high stability Guang Dong Fenghua Advanced Technology (Holding)Co.,LTD.code NTC NTC temperature sensors code 25 Rated zero-power resistance R unit: The first two are significant figure of resistance and the third one expresses number of following zeros 25 FH -CWF XXX X XXXX X X /XXXX X % Tolerance of R % 25 B B value Code B %Tolerance of B value % B B value Temperature Code Length of the sensor unit:mm Termination shape code NTC NTC THERMISTOR TEMPERATURE SENSORS
热电阻的测温电路公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
Pt100热电阻的测温电路 [摘要] 热电阻测温是基于金属导体的电阻值随温度的增加而增加这一特性来进行温度测量的。热电阻大都由纯金属材料制成，目前应用最多的是铂和铜，此外，现在已开始采用镍、锰和铑等材料制造热电阻。 热电阻传感器主要是利用电阻值随温度变化而变化这一特性来测量温度及与温度有关的参数。在温度检测精度要求比较高的场合，这种传感器比较适用。目前较为广泛的热电阻材料为铂、铜、镍等，它们具有电阻温度系数大、线性好、性能稳定、使用温度范围宽、加工容易等特点。用于测量-200℃～+500℃范围内的温度。 温度测量系统应用广泛，涉及到各行各业的各个方面，在各种不同的领域中都占有重要的位置。从降低开放成本扩大适用范围、系统运行的稳定性、可靠性出发，设计一种以Pt100铂热电阻为温度信号采集元件的传感器温度测量系统。才测量系统不但可以测量室内的温度，还可以测量液体等的温度，在实际应用中，该系统运行稳定、可靠，电路设计简单实用。 [关键字] 传感器 Pt100热电阻温度测量
目录 1 前言 (4) 1．1 传感器概况 (4) 1．2 设计目的 (7) 2 设计要求 (8) 2．1 设计内容 (8) 2．2 设计要求 (9) 3 原器件清单 (10) 4 Pt100热电阻的测温电路 (11) 4．1 总体电路图 (11) 4．2 工作原理 (11) 5 Pt100热电阻测温电路的原理及实现 (12) 5．1 测温电路的工作原理 (12) 5．2 测温电路的实现 (14) 5．3 测量结果及结果分析 (15) 6 制作过程及注意事项 (16) 6．1 制作过程 (16) 6．2 注意事项 (17) 7 总结 (18) 8 致谢 (19) 参考文献 (20)
传感器教案102电阻应变式压力检测
Δ复习上节课内容：（略） Δ概述 力普遍存在于日常生活中。在科学研究和工农业生产中，力更是起着重要的作用。在生产过程中，压力检测与调剂操纵系统的应用专门广泛，例如锅炉蒸汽和水的压力监控；炼油厂减压蒸馏需要的低于大气的真空压力检测;在航空发动机试验研究中，为了研究发动机性能，必须测量过渡态的压力变化；电力系统中油路压力的测量和操纵等。对压力监控是保证工艺要求、生产设备和人身安全，实现经济运行所必须的。 检测力的传感器要紧有电阻应变式传感器、压电式传感器、电容式传感器、压阻式传感器、电感式传感器等，本项目要紧介绍电阻应变式和压电式测力传感器。 电阻应变片及弹性敏锐元件 电阻应变片（也称应变计或应变片）是电阻应变式传感器的核心元件，它是一种电阻传感器，要紧由弹性敏锐元件或试件、电阻应变片和测量转换电路组成。它是把应变转换为电阻变化，再用相应的测量电路将电阻转换成电压输出的传感器。利用电阻应变式传感器能够直截了当测量力，也能够间接测量位移、形变、加速度等参数。常用的电阻应变片有电阻丝应变片和半导体应变片两种。 一、应变效应 电阻应变片的工作原理是基于应变效应，即导体或半导体材料在外界力的作用下产生气械形变时，其电阻值相应发生变化，这种现象称为“应变效应”。 由电工学可知，金属丝电阻R可用下式表示： 式中──电阻率，Ω·M；L──电阻丝长度，M；A──电阻丝截面积，M2。 当沿金属丝的长度方向施加平均力时，上式中Ρ、R、L都将发生变化，导致电阻值发生变化。即得到以下结论：金属丝受外力作用而伸长时，长度增加，而截面积减少，电阻值会增大；当金属丝受外力作用而压缩时，长度减小，而截面增加，电阻值会减小。阻值变化通常较小。 实验证明，电阻应变片的电阻应变ΕR=?R/R与电阻应变片的纵向应变ΕX的关系在专门大范畴内是线性的，即 其中? R/ R ──电阻应变片的电阻应变；K ──电阻丝的灵敏度。 式中的ΕR代表了被测件在应变片的应变。严格来讲，由于试件与应变片之间存在蠕变等阻碍，因此应变片与试件这两者的应变是有差异的，但差异并不专门大，工程上承诺忽略，但却存在一大弱点，确实是灵敏度低,一样为2.0～3.6。 二、电阻应变片的结构、材料和分类 电阻应变片的典型结构如图所示，由敏锐栅、基底、覆盖层和引线等部分组成。
热敏电阻温度传感器 词条简介 热敏电阻温度传感器（Thermistor Temperature Probe）是根据周围环境温度变化而改变自身电阻的温度传感装置。由于热敏电阻的电阻很容易测得，所以通常用作温度传感器使用。热敏电阻的电阻和温度之间的关系是高度非线性的。 目录 热敏电阻温度传感器的特点>热敏电阻温度传感器的参数>热敏电阻温度传感器的型号规格>热敏电阻温度传感器在水壶中的应用原理>热敏电阻温度传感器的选择要点 热敏电阻温度传感器的特点 ·宽温度范围 · 0.35°C 精确度 ·卓越的长期稳定性 ·可更换传感器 ·适用于多种媒介的传感器 ·可选单位显示 ·快速响应 ·小巧的尺寸>热敏电阻温度传感器的参数 测量温度范围：-50℃~120℃-50℃~250℃； R25电阻值：3K, 5K, 10K, 20K, 100K 等； B值：3435K，3950K，3270K，4537K等； R25电阻值和B值精度：分别可达±1％~5%； 采用日本热敏电阻芯片； 采用双层密封工艺，具有良好的绝缘和抗机械碰撞、抗折弯能力； 保护管直径：Φ4，Φ5； 外引线采用PVC绝缘电缆或高温电缆； 安装方式：直管式，螺纹式，螺丝压接式等；>热敏电阻温度传感器的型号规格 热敏电阻温度传感器的型号与规格：
用途：家用空调、汽车空调、冰箱、冷柜、热水器、饮水机、暖风机、咖啡机，烘干机以及中低温干燥箱、恒温箱等场合的温度测量与控制。>热敏电阻温度传感器在水壶中的应用原理 热敏电阻温度传感器在水壶中的应用时的温控器原理： 将热敏电阻放在电热水壶某一位置，通过热敏电阻进行温度采样，并将此处的温度相关信息传送给MCU处理；根据此处温度与壶内水的温度的规律关系，MCU将计算出的水温与用户设定的温度进行比较，如果水的温度大于或等于设定的温度，则MCU控制断开加热电路，使电路停止加热发热盘。同样，如果热敏电阻读取到的发热盘温度大于110℃（即发生干烧时），对发热盘的加热电路也将立即断开。>热敏电阻温度传感器的选择要点热敏电阻温度传感器的选择要考虑如下问题： （1）被测对象的温度是否需记录、报警和自动控制，是否需要远距离测量和传送。 （2）测温范围的大小和精度要求。 （3）测温元件大小是否适当。 （4）在被测对象温度随时间变化的场合，测温元件的滞后能否适应测温要求。 （5）被测对象的环境条件对测温元件是否有损害。 （6）价格如何，使用是否方便。
第二章 电阻式传感器 自1856年英国物理学家汤姆逊发现材料的电阻应变效应以来，在第二次世界大战期间制成了世界上第一片电阻应变式传感器，至今，它仍是测力与应变的主要传感器。其测力范 围小到肌肉纤维，约5×10-5N ，大到阿波罗登月火箭，维5×107 N ，精确度可达0.1%，好的可达0.01～0.005%，可有10年以上的校准稳定性。 电阻式传感器的基本原理是将被测量的变化转换为传感元件中电阻值的变化，再经过转换电路变成电信号输出。 它具有结构简单、性能稳定、灵敏度较高等优点，在几何量和机械量的测量领域中应用广泛。 电阻式传感器，根据其传感元件的不同，可分为应变式传感器、压阻式传感器、电位器式传感器等。 第一节 应变式传感器 应变式传感器基本上是利用金属的电阻应变效应将被测量转换为电量输出的。 它有以下优点： （1） 结构简单，使用方便，性能稳定、可靠，由于有保护覆盖层，可工作于各种恶 劣环境； （2） 易于实现测试过程自动化和多点同步测量、远距测量和遥测； （3） 灵敏度高，测量速度快，范围大、体积小、动态响应好，适合静态、动态测量， 如变形可从弹性到塑性，由1～20%变化；分辨率可达1～2微应变（με）；误差小于1%； （4） 可以测量多种物理量。 因此，至今，它仍是测力与应变的主要传感器，广泛应用于测量应变力、压力、转矩、位移、加速度等。其缺点是电阻会随温度变化，产生误差。测量容器内部应变时无法粘贴，故难以测量。 一、工作原理 （一）金属的电阻应变效应 当金属丝在外力作用下发生机械变形时，其电阻值将发生变化，这种现象称为金属的电阻应变效应。 由电阻公式 S L R ρ = （2-1） 差分
理工大学 大 学 物 理 实 验 报 告 院（系） 材料学院 专业 材料物理 班级 0705 姓 名 童凌炜 学号 200767025 实验台号 实验时间 2009 年 03 月 06 日，第 二 周，星期 五 第 5-6 节 实验名称 电阻应变式传感器 教师评语 实验目的与要求： 1. 学习电阻应变式传感器的基本原理、 结构、 特性和使用方法 2. 测量比较几种应变式转换电路的输出特性和灵敏度 3. 了解温度变化对应变测试系统的影响和温度补偿方法 主要仪器设备： CSY 10A 型传感器系统实验仪 实验原理和容： 1. 应变效应 导体或半导体在外力的作用下发生机械变形时， 其阻值也会发生相应的变化， 成为应变效应。 电阻应变片的工作原理即是基于这种效应， 将本身受力形变时发生的阻值变化通过测量电路转换为可使用的电压变化等以提供相关力的大小。 金属丝的电阻应变量可由以下算式表达： 金属丝的原始电阻值为S L R ρ= ， 收到轴向拉力时， 发生电阻值变化R ?， 变化比例的表达式为： S S L L R R ?-?+?=?ρρ， 根据金属丝在力学和材料学上的相关性质， 在弹性围可以对公式进行改写， 得到 L L k L L L L R R ?=??? ??????++=?ρρμ)21(， 其中系数k 称为电阻应变片的灵敏系数， 表示单位应变量引起的电阻值变化， 它与金属丝的几何尺寸变化和本身的材料特性有关； 一般半导
体的灵敏系数要远大于金属的灵敏系数。 （由于受力会影响到半导体部的载流子运动， 固可以非常灵敏地反映细微的变化） 2. 电阻式应变传感器的测量电路 转换电路的作用是将电阻变化转换成电压或电流输出， 电阻应变式传感器中常用的是桥式电路， 本实验使用直流电桥。 驳接阻抗极高的仪器时， 认为电桥的输出端断路， 只输出电压信号； 根据电桥的平衡原理， 只有当电桥上的应变电阻发生阻值变化时， 电压信号即发生变化； 电桥的灵敏度定义为 R R V k v /?= 根据电阻变化输入电桥的方法不同， 可以分为单臂、 半桥和全桥输入三种方式： 2.1 单臂电桥 只接入一个应变电阻片， 其余为固定电阻。 设电桥的桥臂比为 n R R R R ==2 314， 根据电桥的工作原理， 并忽略一些极小的无影响的量， 可以得到输出电压的表达式为11 )1(2R R n nU V ??? ?? ??+≈， 同时得到单臂电桥灵敏度表达式2 ) 1(/n nU R R V k v +=?= 单臂电桥的实际输出电压与电阻变化的关系是非线性的， 存在非线性误差， 故不常使用。 2.2 半桥 如图， 接入两个应变电阻和固定电阻， 设初始状态为R1=R2=R3=R4=R, ΔR1=ΔR2=ΔR ， 可以得到电压表达式U R R V ?= 21， 半桥灵敏度表达式U k v 2 1 =， 可见输出电压与电阻的变化严格呈线性关系， 不存在线性误差， 灵敏度比单臂电桥提高了一倍。 2.3 全桥 全部电阻都使用应变电阻， 且相邻的两个臂的受力方向相反， 根据电桥性质可以得到电压及灵敏
江苏省淮阴中学06－07年度优秀教学案例 《传感器及其工作原理》的创新教学设计 王刚 教学依据 ①物理（新人教版）选修3－2第六章第1节《传感器及其工作原理》（P56－P60）； ②新物理课程标准（实验）. 教学流程图
教学目标1.知识与技能：①知道非电学量转换成电学量的技术意义；②通过实验，知道常见传感器的工作原理；③初步探究利用和设计简单的传感器. 2.过程与方法：①通过对实验的观察、思考和探究，让学生了解传感器、熟悉传感器工作原理；②让学生自己设计简单的传感器，经历科学探究过程，学习科学研究方法，培养学生的实践能力和创新思维能力. 3.情感态度与价值观：在理解传感器工作原理的基础上，通过自己设计简单的传感器，体验科技创新的乐趣，激发学习物理的兴趣. 重、难点 1.几种常见传感器的工作原理（演示实验）；2.学生自己设计简单的传感器. 教学策略 用几个有趣的传感器实验引入课题，激发学生探究传感器原理的兴趣.给出“传感器就是把非电学量转换为电学量”的概念之后，重点介绍光敏电阻、金属热电阻、热敏电阻.安排音乐茶杯和火警装置两个设计性问题让学生体会传感器的简单应用.结合电容、霍尔效应、电阻定律等知识让学生设计传感器，进一步深化传感器的工作原理.最后在对本节课总结的基础上，结合《思考与讨论》进行教学反馈. 教学程序 教学环节教学内容及师生互动设计情感与方法 一．课题的引入 二．什么是传感器？【演示实验1】干簧管控制电路的通断 如图，小盒子A的侧面露出一个小灯泡，盒外没有开 关，但是把磁铁B放到盒子上面，灯泡就会发光，把磁铁移 走，灯泡熄灭. 师问：盒子里有怎样的装置，才能实现这样的控制？ 生猜：（可以自由讨论，也可以请学生回答） 师生探究：打开盒子，用实物投影仪展示盒内的电路 图，了解元件“干簧管”的结构。探明原因：玻璃管内封入 两个软磁性材料制成的簧片。当磁铁靠近干簧管时，两个簧 片被磁化而接通，电路导通。所以，干簧管能起到开关的作 用。 师点拨：这个装置反过来还可以让我们通过灯泡的发 光情况，感知干簧管周围是否存在着磁场。 【演示实验2】声光控开关控制电路的通断 ①先在普通光照条件下， ②在把开关置于黑暗环境中。 师生总结：声光控开关 师：刚才的两个实验，都用了一种元件，这些元件能够 感受某些信息，通过它能实现电路的自动控制，这种元件有 一个专门的名称：传感器。什么是传感器呢？它能够感受诸 如力、温度、光、声、化学成分等非电学量，并能把它们按 照一定的规律转换为电压、电流等电学量，或转换为电路的 通断。我们把这种元件叫做传感器。它的优点是：把非电学 量转换为电学量以后，就可以很方便地进行测量、传输、处 理和控制了。 其实，传感器并不神秘。你家里可能就有很多的传感 器。请大家相互说说看，你家里，或者在你的生活当中，都 （演示实验1： 干簧管传感器） （干簧管的实 物及原理图） 学生对干簧 管并不熟悉，因 此才有了好奇。 声光控开关在 生活中很普及， 所以又有亲切 感
传感器技术实验报告 院（系）机械工程系专业班级 姓名同组同学 实验时间 2014 年月日，第周，星期第节实验地点单片机与传感器实验室实验台号 实验一金属箔式应变片——单臂电桥性能实验 一、实验目的：了解金属箔式应变片的应变效应，单臂电桥工作原理和性能。 二、实验仪器： 应变传感器实验模块、托盘、砝码（每只约20g）、、数显电压表、±15V、±4V电源、万用表（自备）。 三、实验原理： 电阻丝在外力作用下发生机械变形时，其电阻值发生变化，这就是电阻应变效应，描述电阻应变效应的关系式为：ΔR/R=Kε，式中ΔR/R为电阻丝电阻相对变化，K为应变灵敏系数，ε=Δl/l为电阻丝长度相对变化。金属箔式应变片就是通过光刻、腐蚀等工艺制成的应变敏感组件，如图1-1所示，四个金属箔应变片分别贴在弹性体的上下两侧，弹性体受到压力发生形变，应变片随弹性体形变被拉伸，或被压缩。 图1-1 通过这些应变片转换被测部位受力状态变化、电桥的作用完成电阻到电压的比例变化，如图1-2所示R5、R6、R7为固定电阻，与应变片一起构成一个单臂电桥，其输出电压
εk E R R R R R E U 4 R 4E 21140=??≈??+?? = （1-1） E 为电桥电源电压，R 为固定电阻值，式1-1表明单臂电桥输出为非线性，非线性误差为%10021L ???- =R R γ。 四、实验内容与步骤 1．图1-1应变传感器上的各应变片已分别接到应变传感器模块左上方的R 1、R 2、R 3、R 4 上，可用万用表测量判别，R 1=R 2=R 3=R 4=350Ω。 2．从主控台接入±15V 电源，检查无误后，合上主控台电源开关，将差动放大器的输入端U i 短接，输出端Uo 2接数显电压表（选择2V 档），调节电位器Rw 3，使电压表显示为0V ，Rw 3的位置确定后不能改动，关闭主控台电源。 图1-2 应变式传感器单臂电桥实验接线图 3．将应变式传感器的其中一个应变电阻（如R 1）接入电桥与R 5、R 6、R 7构成一个单臂直流电桥，见图1-2，接好电桥调零电位器Rw 1，直流电源±4V （从主控台接入），电桥输出接到差动放大器的输入端U i ，检查接线无误后，合上主控台电源开关，调节Rw 1,使电压表显示为零。 4．在应变传感器托盘上放置一只砝码，调节Rw 4，改变差动放大器的增益，使数显电压表显示2mV ，读取数显表数值，保持Rw 4不变，依次增加砝码和读取相应的数显表值，直到200g 砝码加完，记录实验结果，填入表1-1，关闭电源。 重量(g) 电压(mV)
