传感器及其工作原理优秀教案

6.1传感器及其工作原理1.教材分析首先，通过观察一些现象和常见的事例，初步形成传感器的概念。

然后，介绍三种制作传感器所使用的敏感元件，运用以前学习的物理知识了解它们的工作原理。

这样，就为认识传感器的应用打下了基础。

为了引起学生的兴趣和加强感性认识，安排了几个演示实验和随堂的学生分组实验，这是必不可少的。

2.传感器概念的教学学生在平时很少感受到传感器的存在及其所起的作用。

．因此，宜采用从具体的事例引导的方法，来认识什么是传感器。

首先，用“永磁体控制小灯泡开关”的实验引入课题，所使用的干簧管构造很简单，并且易于由磁化的知识了解其工作原理，具体内容可参阅后面实验参考资料部分的相关内容。

接着，通过若干事例提出了温度传感器的应用，还可以由教师和学生共同举出能够接触到的其他事例。

最后，概括出传感器的一般概念。

传感器将非电学量转换成的电学量可以有两类。

一类是模拟量，如电阻、电压、电流等，便于计量。

光敏电阻就属于这一类。

另一类是开关量，如电路的通与断，便于实现控制的功能，干簧管就属于这一类。

课本图6．1—3中的温度传感器照片，从上到下分别是：开关型热敏电阻、热电偶、铂热电阻、硅P—N结集成温度传感器。

3.光敏电阻的教学光敏电阻是一种最简单的光敏元件，它的价格低(几角钱)，不易损坏，适合学生实验。

用课本图6．1—5所示的方法做随堂实验，可以直接观察到电阻随光照的变化，并且能够让学生再次练习使用多用电表。

有关使用光敏电阻做传感器应用电路的内容将在后面介绍。

要将光敏电阻与普通电阻器对比，突出显示光敏电阻对光照的高度敏感性。

普通电阻器的导电物质是附着在细瓷棒(或细瓷管)上的金属膜或碳(石墨)膜，不具有光敏性。

讲解光敏电阻的工作原理，能够扩展学生关于物质导电性的知识。

除了已学过的金属的自由电子导电和溶液的离子导电外，又认识了半导体依靠载流子导电的机理。

在课本“科学漫步”栏目中，对这种导电机理做了浅显的解释，学生有所领会即可，不要求掌握。

传感器及其工作原理的精品教案原创一、教学内容1. 传感器概述：介绍传感器的定义、作用、分类及其在工业、医疗、环保等领域的应用。

2. 传感器的工作原理：详细讲解温度传感器、压力传感器、光敏传感器、磁敏传感器等常见传感器的工作原理。

3. 传感器特性：分析传感器的线性、灵敏度、分辨率、迟滞等性能参数。

二、教学目标1. 让学生了解传感器的概念、分类及其在各个领域的应用。

2. 使学生掌握常见传感器的工作原理及其特性。

3. 培养学生运用传感器解决实际问题的能力。

三、教学难点与重点1. 教学难点：传感器的工作原理及其特性分析。

2. 教学重点：传感器的分类、应用及常见传感器的工作原理。

四、教具与学具准备1. 教具：PPT、实物展示、传感器模型。

2. 学具：教材、笔记本、计算器。

五、教学过程1. 导入：通过展示传感器在生活中的应用实例，引出本节课的主题。

示例：智能家居系统中的温度传感器、烟雾传感器等。

2. 知识讲解：（1）传感器概述：讲解传感器的定义、作用、分类。

（2）传感器的工作原理：详细讲解温度传感器、压力传感器等常见传感器的工作原理。

（3）传感器特性：分析传感器的线性、灵敏度等性能参数。

3. 例题讲解：（1）温度传感器：以热敏电阻为例，讲解其工作原理及在恒温控制器中的应用。

（2）压力传感器：以电子秤为例，讲解压力传感器的工作原理及在称重系统中的应用。

4. 随堂练习：（1）让学生分析生活中的传感器应用实例。

（2）针对传感器的特性参数，设计简单的应用场景。

六、板书设计1. 传感器概述：定义、作用、分类、应用领域。

2. 传感器的工作原理：温度传感器、压力传感器、光敏传感器、磁敏传感器。

3. 传感器特性：线性、灵敏度、分辨率、迟滞。

七、作业设计1. 作业题目：（1）简述传感器的定义、作用及分类。

（2）分析温度传感器、压力传感器的工作原理及其在生活中的应用。

2. 答案：（1）传感器的定义、作用及分类见教材第五章第一节。

《传感器及其工作原理》教案一、教学内容本节课将围绕《传感器及其工作原理》展开，涉及教材第十一章第一节的内容，详细讲解传感器的基本概念、分类、工作原理及其在工程和日常生活中的应用。

二、教学目标1. 让学生理解传感器的定义、作用和分类，掌握不同类型传感器的工作原理。

2. 培养学生运用传感器解决实际问题的能力，提高学生的动手实践和创新能力。

3. 激发学生对传感器技术研究的兴趣，培养学生在传感器领域的专业素养。

三、教学难点与重点难点：传感器的工作原理及其在实际应用中的选用。

重点：传感器的定义、分类、工作原理及性能参数。

四、教具与学具准备1. 教具：PPT课件、传感器实物或模型、实验器材。

2. 学具：笔记本、教材、实验报告册。

五、教学过程1. 导入：通过展示传感器在生活中的应用实例，引起学生对传感器的好奇心和兴趣。

2. 理论讲解：a. 传感器的定义、作用和分类。

b. 常见传感器的工作原理及性能参数。

3. 实践操作：a. 分组讨论，每组选择一种传感器，分析其工作原理和应用场景。

4. 例题讲解：讲解一道关于传感器应用的例题，引导学生运用所学知识解决实际问题。

5. 随堂练习：布置相关练习题，巩固所学知识。

六、板书设计1. 《传感器及其工作原理》2. 内容：a. 传感器的定义、作用和分类。

b. 常见传感器的工作原理。

c. 传感器性能参数及应用。

七、作业设计1. 作业题目：a. 解释传感器的定义及其作用。

b. 列举三种常见传感器，并说明它们的工作原理和应用领域。

c. 分析一道传感器应用题，并给出解答。

2. 答案：a. 略。

b. 略。

c. 略。

八、课后反思及拓展延伸1. 反思：对本节课的教学过程进行反思，找出不足之处，为下一节课做好准备。

2. 拓展延伸：鼓励学生课后查阅传感器相关资料，了解新型传感器及其在各个领域的应用，提高学生的自主学习能力。

重点和难点解析1. 教学内容的理论与实践结合部分。

2. 教学目标中的能力培养和创新激发。

传感器及其工作原理的教学设计传感器及其工作原理的教学设计范文传感器及其工作原理的教学设计1【学习目标】1、知道什么是传感器2、了解传感器的常用元件的特征【自主学习】一、传感器：传感器是指这样一类元件：它能够感受诸如力、温度、光、声、化学成分等——量，并能把它们按照一定的规律转换为电压、电流等量，或转换为电路的通断。

把非电学量转换为电学量以后，就可以很方便地进行测量、传输、处理和控制了。

传感器一般由敏感元件和输出部分组成，通过敏感元件获取外界信息并转换——信号，通过输出部分输出，然后经控制器分析处理。

常见的传感器有：、、、、力传感器、气敏传感器、超声波传感器、磁敏传感器等。

二、常见传感器元件：1、光敏电阻：光敏电阻的材料是一种半导体，无光照时，载流子极少，导电性能不好；随着光照的增强，载流子增多，导电性能变好，光敏电阻能够把，这个光学量转换为电阻这个电学量。

它就象人的眼睛，可以看到光线的强弱。

2、金属热电阻和热敏电阻：金属热电阻的电阻率随温度的升高而，用金属丝可以制作传感器，称为。

它能用把这个热学量转换为这个电学量。

热敏电阻的电阻率则可以随温度的升高而或。

与热敏电阻相比，金属热电阻的好，测温范围，但较差。

3、电容式位移传感器能够把物体的这个力学量转换为这个电学量。

4、霍尔元件能够把这个磁学量转换为电压这个电学量【典型例题】例一、如图所示，将万用表的选择开关置于“欧姆”挡，再将电表的两支表笔与一热敏电阻Rt的两端相连，这时表针恰好指在刻度盘的正中间。

若往Rt上擦一些酒精，表针将向（填“左”或“右”）移动；若用吹风机将热风吹向电阻，表针将向（填“左”或“右”）移动。

例二、传感器是一种采集信息的重要器件。

如图所示是一种测定压力的电容式传感器。

当待测压力F作用于可动膜片电极时，可使膜片产生形变，引起电容的变化，将电容器、灵敏电流计和电源串联成闭合电路，那么（）A、当F向上压膜片电极时，电容将减小B、当F向上压膜片电极时，电容将增大C、若电流计有示数，则压力F发生变化D、若电流计有示数，则压力F不发生变化例三、如图所示，有电流I流过长方体金属块，金属块宽度为d，高为b，有一磁感应强度为B的匀强磁场垂直于纸面向里，金属块单位体积内的自由电子数为n 试问金属块上、下表面哪面电势高？电势差是多少？（此题描述的是著名的霍尔效应现象）【针对训练】1、简单的说，光敏电阻就是一个简单的传感器，热敏电阻就是一个简单的传感器。

传感器及其工作原理的教案原创一、教学内容本节课我们将学习《传感器及其工作原理》，涉及的教材章节为第五章第三节。

详细内容包括了解传感器的定义、分类、工作原理及其在各行各业中的应用。

二、教学目标1. 知识与技能：使学生了解传感器的概念、分类及工作原理，掌握常见传感器的基本特性。

2. 过程与方法：通过实践情景引入、例题讲解、随堂练习，培养学生分析问题、解决问题的能力。

3. 情感态度与价值观：激发学生对传感器技术应用的兴趣，提高学生的创新意识和科学素养。

三、教学难点与重点教学难点：传感器的工作原理及其在实践中的应用。

教学重点：传感器的分类、特性及其在工程领域的应用。

四、教具与学具准备1. 教具：传感器实物、PPT、实验设备。

2. 学具：笔记本、教材、实验报告册。

五、教学过程1. 导入：通过展示传感器在生活中的应用实例，引发学生对传感器的好奇心。

2. 讲解：介绍传感器的定义、分类、工作原理，结合PPT进行详细讲解。

3. 实践：组织学生进行实验，观察并记录传感器的工作过程。

4. 例题讲解：分析传感器在实际应用中的问题，讲解解题思路。

5. 随堂练习：布置相关习题，巩固所学知识。

7. 互动：提问学生，解答疑问，加强师生互动。

六、板书设计1. 传感器定义2. 传感器分类3. 传感器工作原理4. 常见传感器特性5. 传感器应用实例七、作业设计1. 作业题目：（1）简述传感器的定义及其分类。

（2）举例说明传感器的工作原理。

（3）分析传感器在智能家居中的应用。

2. 答案：（1）传感器是一种将其它形式的信号转换为电信号的装置，可分为物理传感器、化学传感器、生物传感器等。

（2）传感器的工作原理是利用物理效应、化学效应或生物效应，将非电信号转换为电信号。

（3）传感器在智能家居中的应用包括温度传感器、湿度传感器、光照传感器等。

八、课后反思及拓展延伸1. 反思：本节课通过实践情景引入、例题讲解、随堂练习等方式，使学生掌握了传感器的基本知识。

传感器及其工作原理的教案一、教学目标1. 了解传感器的概念、作用和分类。

2. 掌握常见传感器的工作原理和应用。

3. 能够分析传感器在现实生活中的重要作用。

二、教学内容1. 传感器的基本概念解释传感器的定义，描述传感器在电子设备中的作用。

2. 传感器的分类介绍常见传感器的类型，如温度传感器、压力传感器、光敏传感器等。

3. 温度传感器讲解温度传感器的工作原理，如热敏电阻、热电偶等。

4. 压力传感器介绍压力传感器的工作原理，如应变片、压阻传感器等。

5. 光敏传感器阐述光敏传感器的工作原理，如光电二极管、光敏电阻等。

三、教学方法1. 采用讲授法，讲解传感器的基本概念、分类和各种传感器的工作原理。

2. 使用演示法，展示传感器的工作过程和应用实例。

3. 开展小组讨论，分析传感器在现实生活中的作用。

四、教学准备1. 准备相关教材、课件和教学图片。

2. 准备实物传感器，如温度传感器、压力传感器等。

3. 准备示波器、电压表等实验器材。

五、教学过程1. 导入新课通过提问方式引导学生思考传感器在生活中的应用，激发学生的兴趣。

2. 讲解传感器的基本概念讲解传感器的定义，阐述传感器在电子设备中的作用。

3. 介绍传感器的分类介绍常见传感器的类型，让学生了解传感器家族。

4. 讲解温度传感器的工作原理讲解热敏电阻、热电偶等温度传感器的工作原理。

5. 讲解压力传感器的工作原理讲解应变片、压阻传感器等压力传感器的工作原理。

6. 讲解光敏传感器的工作原理讲解光电二极管、光敏电阻等光敏传感器的工作原理。

7. 演示传感器的工作过程和应用实例展示实物传感器的工作过程，让学生更直观地理解传感器的工作原理。

8. 小组讨论让学生结合生活实际，分析传感器在现实生活中的重要作用。

9. 课堂小结10. 布置作业布置一些有关传感器的思考题和实践题，巩固所学知识。

1. 课堂问答：通过提问，了解学生对传感器概念和分类的掌握情况。

2. 小组讨论：观察学生在讨论中的表现，评估他们对传感器工作原理的理解。

2024年传感器及其工作原理的教案一、教学目标1.让学生了解传感器的定义、分类和作用。

2.使学生掌握传感器的工作原理及基本特性。

3.培养学生运用传感器解决实际问题的能力。

二、教学内容1.传感器的定义、分类和作用2.传感器的工作原理3.传感器的特性4.传感器的应用实例三、教学重点与难点1.教学重点：传感器的定义、分类、工作原理及特性。

2.教学难点：传感器的工作原理及实际应用。

四、教学方法和手段1.采用案例教学法，以实际应用为背景，引导学生探究传感器的工作原理。

2.利用多媒体教学手段，展示传感器的实物图、工作原理图等，增强直观性。

3.组织课堂讨论，培养学生的创新思维和团队协作能力。

五、教学过程第一课时（一）导入1.利用多媒体展示传感器在现实生活中的应用实例，如智能手机、智能家居等。

2.提问：同学们，你们知道这些设备中的传感器是如何工作的吗？（二）传感器的定义、分类和作用1.介绍传感器的定义：传感器是一种能将被测量的非电量转换成电量的装置。

2.介绍传感器的分类：按照被测量类型、转换原理、输出信号等分类。

3.介绍传感器的作用：在自动检测、自动控制等领域发挥重要作用。

（三）传感器的工作原理1.以热敏电阻为例，讲解传感器的工作原理。

2.展示热敏电阻的实物图和工作原理图。

3.分析热敏电阻的工作原理：温度变化导致电阻值变化，从而实现温度的检测。

第二课时（四）传感器的特性1.介绍传感器的静态特性和动态特性。

2.讲解传感器的主要技术指标，如灵敏度、线性度、稳定性等。

3.分析传感器特性的实际意义。

（五）传感器的应用实例1.介绍压力传感器、湿度传感器、光敏传感器等常见传感器的应用。

2.展示实际应用案例，如汽车安全气囊系统、智能照明系统等。

3.分析传感器在应用中的关键作用。

（六）课堂讨论1.提问：同学们，你们能想到哪些传感器在实际生活中的应用？2.学生分组讨论，分享自己的观点。

（七）课堂小结1.回顾本节课的主要内容，巩固传感器的定义、分类、工作原理和特性。

传感器及其工作原理的教案第一章：传感器概述1.1 传感器的定义与作用介绍传感器的概念解释传感器在现实生活中的应用1.2 传感器的分类温度传感器压力传感器光传感器湿度传感器1.3 传感器的性能指标灵敏度准确度响应时间稳定性第二章：电阻式传感器2.1 电阻式传感器的原理介绍电阻式传感器的工作原理解释电阻变化的原因2.2 电阻式传感器的应用温度传感器压力传感器2.3 电阻式传感器的优缺点优点：线性好、精度高、成本低缺点：量程受限、响应速度慢第三章：电容式传感器3.1 电容式传感器的原理介绍电容式传感器的工作原理解释电容变化的原因3.2 电容式传感器的应用湿度传感器物位传感器3.3 电容式传感器的优缺点优点：量程宽、响应速度快、抗干扰能力强缺点：线性度较差、精度较低、成本较高第四章：光电式传感器4.1 光电式传感器的原理介绍光电式传感器的工作原理解释光电器件的原理4.2 光电式传感器的应用光传感器光纤传感器4.3 光电式传感器的优缺点优点：灵敏度高、响应速度快、抗干扰能力强缺点：成本较高、易受环境因素影响第五章：霍尔传感器5.1 霍尔传感器的原理介绍霍尔传感器的工作原理解释霍尔效应的原因5.2 霍尔传感器的应用磁场传感器角度传感器5.3 霍尔传感器的优缺点优点：灵敏度高、响应速度快、抗干扰能力强缺点：线性度较差、精度较低、成本较高第六章：超声波传感器6.1 超声波传感器的原理介绍超声波传感器的工作原理解释超声波的传播和接收过程6.2 超声波传感器的应用距离传感器流量传感器6.3 超声波传感器的优缺点优点：精度高、量程远、抗干扰能力强缺点：受环境温度影响大、成本较高第七章：红外传感器7.1 红外传感器的原理介绍红外传感器的工作原理解释红外辐射的检测过程7.2 红外传感器的应用温度传感器遥控器7.3 红外传感器的优缺点优点：灵敏度高、响应速度快、抗干扰能力强缺点：受环境光线影响大、成本较高第八章：频率传感器8.1 频率传感器的原理介绍频率传感器的工作原理解释频率测量的重要性8.2 频率传感器的应用转速传感器频率计8.3 频率传感器的优缺点优点：精度高、稳定性好、抗干扰能力强缺点：成本较高、调试复杂第九章：微型传感器9.1 微型传感器的原理与特点介绍微型传感器的工作原理强调微型传感器的尺寸小、重量轻、成本低9.2 微型传感器的应用生物医学领域航空航天领域9.3 微型传感器的优缺点优点：便于集成、易于携带、响应速度快缺点：灵敏度较低、抗干扰能力较差第十章：传感器系统的设计与应用10.1 传感器系统的概念解释传感器系统的组成及作用强调传感器系统的重要性10.2 传感器系统的应用案例智能家居系统工业自动化控制系统10.3 传感器系统的未来发展探讨传感器系统的发展趋势预测传感器系统在新技术领域的应用前景第十一章：无线传感器网络11.1 无线传感器网络的原理与组成介绍无线传感器网络的基本概念解释无线传感器网络的构成要素及其作用11.2 无线传感器网络的应用环境监测军事与安全领域11.3 无线传感器网络的优缺点优点：无需布线、安装方便、可远程监控缺点：功耗大、通信距离有限、安全性问题第十二章：传感器的标定与测试12.1 传感器标定的意义与方法解释传感器标定的目的介绍常见的传感器标定方法12.2 传感器测试的参数与设备列举传感器测试的主要参数介绍传感器测试所需的设备与工具12.3 传感器测试的流程与标准阐述传感器测试的一般流程介绍传感器测试的相关标准与规范第十三章：传感器在自动化系统中的应用13.1 自动化系统中传感器的作用解释传感器在自动化系统中的重要性阐述传感器在自动化过程中的角色13.2 常见自动化系统中的传感器应用控制系统生产线自动检测系统13.3 传感器在自动化系统中的选型与集成介绍传感器在自动化系统中的选型原则解释传感器在自动化系统中的集成方法第十四章：传感器在物联网中的应用14.1 物联网中传感器的作用与挑战阐述传感器在物联网中的关键作用分析物联网中传感器面临的挑战与问题14.2 物联网中传感器的应用案例智能交通系统智能农业14.3 物联网中传感器的发展趋势探讨物联网中传感器的未来发展方向预测物联网中传感器技术的新突破第十五章：传感器的维护与故障诊断15.1 传感器维护的重要性与方法强调传感器维护的意义介绍传感器维护的基本方法15.2 传感器故障诊断的原理与技术解释传感器故障诊断的基本原理介绍常见的传感器故障诊断技术15.3 传感器故障诊断的应用与案例工业生产中的传感器故障诊断智能家居中的传感器故障诊断重点和难点解析本文教案主要介绍了传感器及其工作原理，内容涵盖了传感器的分类、性能指标、各种类型的传感器原理与应用、传感器系统的设计、无线传感器网络、传感器的标定与测试、在自动化系统和物联网中的应用，以及传感器的维护与故障诊断。

量转换为电学量以后，就可以很方便地进行测量、传输、处理和控制了。

三.光敏电阻四.金属热电阻和热敏电阻五.学生利用光敏电阻和热敏电阻自己设计简单的控制电其实，传感器并不神秘。

你家里可能就有很多的传感器。

请大家相互说说看，你家里，或者在你的生活当中，都使用过，或听说过什么样的电器中有传感器？生讨论并交流：例如，①当冰箱内的温度高于设定值时，制冷系统自动启动，而当温度低于设定值时，制冷系统又会自动停止。

冰箱的控制，是通过温度传感器实现的。

②楼梯道的电灯，晚上，有人经过楼道时，开关自动接通，灯就亮；白天，不管是否有人经过，开关都是断开的，灯总是不亮，这种开关用的就是声光传感器。

③为了防止火灾的发生，在宾馆房间的天花板上大多有一个小盒子，当房间失火时它能感知出现的烟雾，通过电路发出警报，这个小盒子就是烟雾传感器。

④其他如宾馆洗手间的墙壁上干手机的湿度传感器、电视机里换频道的红外传感器、电饭锅的温控开关、养鸡场里的孵化器、交警用来测驾驶员是否酒后开车的酒精气体测试仪、磁悬浮列车里的加速度测试器、电容式话筒里的电容式传感器、自动洗衣机里的压力传感器等等•可以说，传感器的广泛使用，丰富了我们的生活，使我们的生活更加方便、安全和舒适。

师：为了制作传感器，需要一些元器件，下面我们就来看几个实际的例子。

【演示实验3】比较光敏电阻在不同光照条件下的电阻之不同学生完成：两人一组，用万用电表（由投影仪投出表盘）的欧姆挡测量一只光敏电阻的阻值，实验分别在室内自然光的照射下和用手掌遮光时进行。

学生总结实验结果：光敏电阻在暗环境下电阻值很大，强光照射下电阻值很小。

师生总结：光敏电阻能够把光照强弱这个光学量转换为电阻这个电学量。

（师）工作原理：光敏电阻在光照射下电阻变化的原因。

光敏电阻是由硫化镉制成的，硫化镉是一种半导体材料，无光照时，载流子极少，导电性能不好；随着光照的增强，载流子增多，导电性变好。

学生自学：半导体的导电机理师问：金属导体的导电性能与温度有关吗？关系如何？生答：（金属导体的电阻随温度的升高而增大，如白炽灯钨丝的电阻在正常工作情况下比常温下的电阻大得多）师生总结：用金属丝可以制作温度传感器，称为金属热电阻。

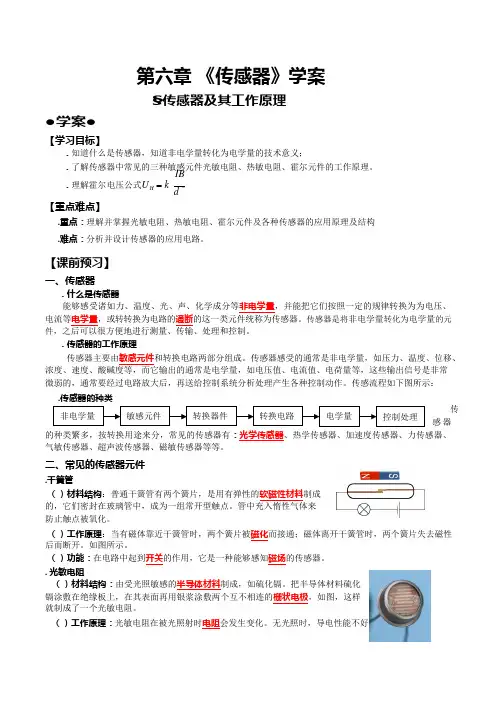

控制处理电学量转换电路转换器件敏感元件非电学量●学案●【学习目标】第六章 《传感器》学案§传感器及其工作原理．知道什么是传感器，知道非电学量转化为电学量的技术意义；．了解传感器中常见的三种敏感元件光敏电阻、热敏电阻、霍尔元件的工作原理。

IB．理解霍尔电压公式U H kd。

【重点难点】.重点：理解并掌握光敏电阻、热敏电阻、霍尔元件及各种传感器的应用原理及结构 .难点：分析并设计传感器的应用电路。

【课前预习】一、传感器．什么是传感器能够感受诸如力、温度、光、声、化学成分等非电学量，并能把它们按照一定的规律转换为为电压、电流等电学量，或转转换为电路的通断的这一类元件统称为传感器。

传感器是将非电学量转化为电学量的元件，之后可以很方便地进行测量、传输、处理和控制。

．传感器的工作原理传感器主要由敏感元件和转换电路两部分组成。

传感器感受的通常是非电学量，如压力、温度、位移、 浓度、速度、酸碱度等，而它输出的通常是电学量，如电压值、电流值、电荷量等，这些输出信号是非常微弱的，通常要经过电路放大后，再送给控制系统分析处理产生各种控制动作。

传感流程如下图所示： .传感器的种类传感器的种类繁多，按转换用途来分，常见的传感器有：光学传感器、热学传感器、加速度传感器、力传感器、气敏传感器、超声波传感器、磁敏传感器等等。

二、常见的传感器元件.干簧管（）材料结构：普通干簧管有两个簧片，是用有弹性的软磁性材料制成 的，它们密封在玻璃管中，成为一组常开型触点。

管中充入惰性气体来防止触点被氧化。

（）工作原理：当有磁体靠近干簧管时，两个簧片被磁化而接通；磁体离开干簧管时，两个簧片失去磁性 后而断开。

如图所示。

（）功能：在电路中起到开关的作用，它是一种能够感知磁场的传感器。

. 光敏电阻（）材料结构：由受光照敏感的半导体材料制成，如硫化镉。

把半导体材料硫化镉涂敷在绝缘板上，在其表面再用银浆涂敷两个互不相连的栅状电极，如图，这样就制成了一个光敏电阻。

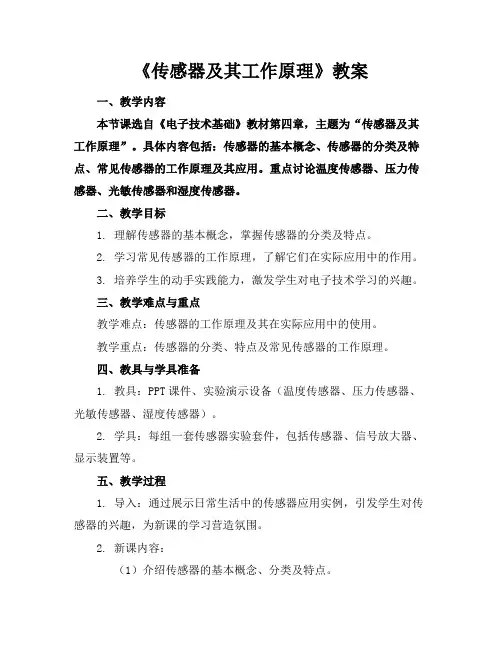

《传感器及其工作原理》教案一、教学内容本节课选自《电子技术基础》教材第四章，主题为“传感器及其工作原理”。

具体内容包括：传感器的基本概念、传感器的分类及特点、常见传感器的工作原理及其应用。

重点讨论温度传感器、压力传感器、光敏传感器和湿度传感器。

二、教学目标1. 理解传感器的基本概念，掌握传感器的分类及特点。

2. 学习常见传感器的工作原理，了解它们在实际应用中的作用。

3. 培养学生的动手实践能力，激发学生对电子技术学习的兴趣。

三、教学难点与重点教学难点：传感器的工作原理及其在实际应用中的使用。

教学重点：传感器的分类、特点及常见传感器的工作原理。

四、教具与学具准备1. 教具：PPT课件、实验演示设备（温度传感器、压力传感器、光敏传感器、湿度传感器）。

2. 学具：每组一套传感器实验套件，包括传感器、信号放大器、显示装置等。

五、教学过程1. 导入：通过展示日常生活中的传感器应用实例，引发学生对传感器的兴趣，为新课的学习营造氛围。

2. 新课内容：（1）介绍传感器的基本概念、分类及特点。

（2）详细讲解温度传感器、压力传感器、光敏传感器和湿度传感器的工作原理及其应用。

（3）进行实验演示，让学生直观地了解传感器的工作过程。

3. 例题讲解：讲解一道关于传感器应用的例题，引导学生运用所学知识解决问题。

4. 随堂练习：布置几道关于传感器工作原理和应用的选择题，巩固所学知识。

5. 实践操作：分组进行实验，让学生亲自动手操作传感器，观察并记录实验结果。

六、板书设计1. 板书《传感器及其工作原理》2. 内容：（1）传感器基本概念、分类及特点（2）温度传感器、压力传感器、光敏传感器、湿度传感器工作原理及应用（3）实验注意事项七、作业设计1. 作业题目：（1）简述传感器的基本概念及其分类。

（2）温度传感器和压力传感器在工业生产中有哪些应用？（3）设计一个简单的光控开关电路，并说明其工作原理。

2. 答案：（1）传感器是一种检测装置，能感受到被测量的信息，并能将检测感受到的信息，按一定规律变换成为电信号或其他所需形式的信息输出，以满足信息的传输、处理、存储、显示、记录和控制等要求。

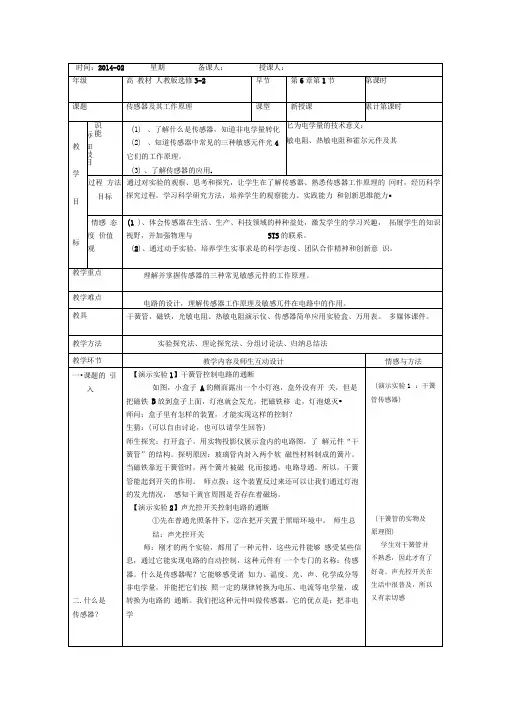

1传感器及其工作原理知识与技能：(1)通过实验及生活中的实例获得对传感器的感性认识。

(2)知道干簧管、光敏电阻、热敏电阻、金属热电阻的特性和工作原理。

(3)知道什么是传感器，它的作用、类别、目的。

知道非电学量转换成电学量的技术意义；重点：传感器的概念，光敏电阻、热敏电阻的特性，热敏电阻、金属热电阻的特性差异。

难点：传感器的工作原理。

教具准备：声控光控灯泡1支，干簧管1只，光敏电阻、热敏电阻各30个，多用电表30个，烧杯30个过程与方法：学生主体，教师主导。

以学生自主活动为主，以探究为原则。

探究式教学法：具体实例引导→感知传感器→传感器元件特性探究→引导学生观察→功能总结→尝试应用。

情感态度与价值观：体验科技创新的乐趣，激发学习物理的兴趣教学过程现象：把磁铁放到干簧管上面，灯泡就会发光，把磁铁移走，灯泡熄灭。

这个元件能感受到什么物理量？盒子里有怎样的装置，才能实现这样的控制？师生共同探究：了解元件“干簧管”的结构。

探明原因：玻璃管内封入两个软磁性材料制成的簧片。

当磁铁靠近干簧管时，两个簧片被磁化而接通，电路导通。

所以，干簧管能起到开关的作用。

引导学生总结：干簧管能将磁场的变化，转变为电路的通断。

【板书】1、干簧管：磁场强弱→电路通断下面让我们再来研究一个更有意思的传感器元件【板书】2、光敏电阻探究实验一：用多用电表的欧姆档研究光敏电阻的阻值与光照强弱的定性关系探究：1、打开盖子，光敏电阻在普通的光照情况下的电阻大概多大？2、用手慢慢一点点遮住光敏电阻，阻值有什么变化？3、用手电筒照射光敏电阻，阻值有什么变化？学生探究得出实验结果：光敏电阻在暗环境下电阻值很大，强光照射下电阻值很小。

引导学生总结：光敏电阻能够把光照强弱这个光学量转换为电阻这个电学量。

【板书】光照强弱→电阻大小教师讲解光敏电阻在光照射下电阻变化的原因。

光敏电阻是由硫化镉制成的，硫化镉是一种半导体材料，无光照时，载流子极少，导电性能不好；随着光照的增强，载流子增多，导电性能变好。

传感器及其工作原理的教案第一章：传感器概述1.1 传感器的定义与作用介绍传感器的概念解释传感器在现代科技领域中的重要性1.2 传感器的分类温度传感器压力传感器光传感器湿度传感器其他传感器1.3 传感器的性能指标灵敏度准确度响应时间稳定性第二章：传感器的工作原理2.1 电阻式传感器介绍电阻式传感器的工作原理探讨电阻式传感器的应用实例2.2 电容式传感器解释电容式传感器的工作原理分析电容式传感器的应用场景2.3 电磁式传感器探讨电磁式传感器的工作原理举例说明电磁式传感器的应用2.4 光电式传感器介绍光电式传感器的工作原理讨论光电式传感器的应用领域第三章：传感器的选择与应用3.1 传感器选择的考虑因素测量范围精度要求响应时间环境条件3.2 传感器的应用实例工业自动化智能家居医疗设备环境监测3.3 传感器与微控制器的接口设计介绍传感器与微控制器接口的基本原理探讨接口设计中的注意事项第四章：传感器的安装与维护4.1 传感器的安装方法固定传感器连接传感器的电路传感器的校准4.2 传感器的维护与保养定期检查传感器的工作状态清洁传感器更换传感器配件4.3 传感器故障排除与维修分析传感器故障的原因介绍传感器维修的基本方法第五章：传感器技术的未来发展5.1 新型传感器的发展趋势微型化智能化网络化多功能化5.2 传感器在物联网中的应用物联网的基本概念传感器在物联网中的重要作用5.3 传感器技术的创新与挑战探讨传感器技术的创新方向分析传感器技术面临的挑战与解决方案第六章：传感器在温度测量中的应用6.1 温度传感器概述介绍温度传感器的种类及工作原理解释温度传感器在温度测量中的重要性6.2 热电阻传感器探讨热电阻传感器的工作原理分析热电阻传感器的应用实例6.3 热电偶传感器介绍热电偶传感器的工作原理讨论热电偶传感器在高温测量中的应用6.4 集成温度传感器解释集成温度传感器的工作原理探讨集成温度传感器的优势及应用第七章：压力传感器的原理与应用7.1 压力传感器概述介绍压力传感器的概念及作用解释压力传感器在各种领域的应用7.2 应变片式压力传感器探讨应变片式压力传感器的工作原理分析应变片式压力传感器的应用实例7.3 压阻式压力传感器介绍压阻式压力传感器的工作原理讨论压阻式压力传感器在工业中的应用7.4 微机电系统（MEMS）压力传感器解释MEMS压力传感器的工作原理探讨MEMS压力传感器的优势及应用第八章：光传感器的原理与应用8.1 光传感器概述介绍光传感器的基本概念解释光传感器在光电技术中的应用8.2 光电二极管传感器探讨光电二极管传感器的工作原理分析光电二极管传感器的应用实例8.3 光敏电阻传感器介绍光敏电阻传感器的工作原理讨论光敏电阻传感器在光照检测中的应用8.4 光强传感器解释光强传感器的工作原理探讨光强传感器在光学测量中的应用第九章：湿度传感器的原理与应用9.1 湿度传感器概述介绍湿度传感器的基本概念解释湿度传感器在环境监测中的重要性9.2 电容式湿度传感器探讨电容式湿度传感器的工作原理分析电容式湿度传感器的应用实例9.3 电阻式湿度传感器介绍电阻式湿度传感器的工作原理讨论电阻式湿度传感器在湿度测量中的应用9.4 露点传感器解释露点传感器的工作原理探讨露点传感器在气象观测中的应用第十章：传感器在自动化控制系统中的应用10.1 自动化控制系统概述介绍自动化控制系统的基本概念解释自动化控制系统在社会生产中的作用10.2 传感器在自动化控制中的应用探讨传感器在工业自动化中的重要作用分析传感器在技术中的应用10.3 传感器在智能控制系统中的应用介绍传感器在智能家居中的应用讨论传感器在无人驾驶技术中的应用10.4 传感器技术的创新与发展趋势分析传感器技术在自动化控制系统中的创新方向探讨传感器技术在未来发展趋势中的挑战与解决方案第十一章：传感器的数据处理与信号转换11.1 传感器信号的预处理介绍传感器信号预处理的重要性探讨滤波、放大、线性化等预处理方法11.2 模拟-数字转换解释模拟-数字转换（ADC）的原理分析ADC在传感器应用中的关键作用11.3 数字信号处理介绍数字信号处理的基本概念探讨数字滤波、特征提取等信号处理技术11.4 数据融合与信息提取解释数据融合的概念及意义探讨多传感器数据融合的方法和技术第十二章：无线传感器网络（WSN）12.1 无线传感器网络概述介绍无线传感器网络的基本概念解释无线传感器网络在物联网中的应用12.2 WSN的组成与工作原理探讨WSN的节点、通信协议和数据处理机制分析WSN在环境监测、军事等领域中的应用12.3 WSN的关键技术介绍WSN中的低功耗通信、数据融合、路由协议等关键技术讨论这些技术在实际应用中的挑战和解决方案12.4 WSN的发展趋势与挑战分析WSN在未来发展中的机遇与挑战探讨WSN在物联网中的作用及其发展方向第十三章：传感器在生物医学领域的应用13.1 生物医学传感器概述介绍生物医学传感器的基本概念解释生物医学传感器在医疗诊断中的重要性13.2 生物传感器类型与应用探讨生物传感器包括的光学生物传感器、电化学生物传感器等分析这些传感器在血糖检测、酶活性监测等领域的应用13.3 生物医学传感器的集成与微系统技术介绍生物医学传感器集成技术探讨微流控芯片、MEMS等技术在生物医学传感器中的应用13.4 生物医学传感器的发展趋势与挑战分析生物医学传感器在未来发展中的机遇与挑战探讨生物医学传感器在精准医疗和健康管理中的作用及其发展方向第十四章：传感器的安全性与标准化14.1 传感器的安全性介绍传感器安全性的重要性探讨传感器在防止数据泄露、防止故障等方面的安全措施14.2 传感器标准化与兼容性解释传感器标准化的重要性讨论传感器接口、通信协议等标准化问题14.3 传感器产品的认证与质量控制介绍传感器产品认证的流程与标准探讨质量控制对传感器性能和可靠性的影响14.4 传感器行业的未来发展分析传感器行业在未来发展中的趋势探讨传感器技术在智能制造、物联网等领域的应用前景第十五章：传感器的创新与挑战15.1 传感器技术的创新方向探讨新型传感器、传感器材料、传感器集成等方面的创新趋势15.2 传感器面临的挑战与解决方案分析传感器在精度、响应时间、功耗等方面的挑战讨论解决这些挑战的可能方法和途径15.3 传感器技术在可持续发展中的作用介绍传感器在节能减排、环境保护等方面的作用探讨传感器技术在促进可持续发展中的潜力15.4 传感器的未来：从智能传感器到自适应系统展望智能传感器、自适应系统等领域的发展前景探讨传感器技术在未来科技和产业变革中的作用和地位重点和难点解析本文主要介绍了传感器及其工作原理、选择与应用、安装与维护、未来发展等方面的内容。

《传感器及其工作原理》教案一、教学内容本节课选自《电子技术基础》教材第四章，主题为“传感器及其工作原理”。

详细内容包括：传感器的定义、分类、应用及其工作原理；重点介绍温度传感器、光传感器、力传感器等常见传感器的工作原理和应用实例。

二、教学目标1. 让学生了解传感器的定义、分类和应用，理解传感器在电子技术领域的重要性。

2. 使学生掌握常见传感器的工作原理，能够分析其在实际应用中的优缺点。

3. 培养学生运用传感器进行电子电路设计和创新的能力。

三、教学难点与重点难点：传感器的工作原理及其在实际应用中的运用。

重点：温度传感器、光传感器、力传感器等常见传感器的工作原理。

四、教具与学具准备1. 教具：PPT课件、实验箱、传感器模块、演示电路板。

2. 学具：笔记本、笔、实验报告册。

五、教学过程1. 导入：通过展示传感器在日常生活中的应用实例，引发学生对传感器的好奇心和兴趣。

2. 知识讲解：a. 传感器的定义、分类和应用。

b. 温度传感器、光传感器、力传感器等常见传感器的工作原理。

3. 实践操作：a. 学生分组，每组配备一个实验箱和相应传感器模块。

b. 指导学生进行温度传感器、光传感器、力传感器的接线及测试实验。

c. 学生观察实验现象，分析传感器工作原理。

4. 例题讲解：a. 结合教材例题，讲解传感器在实际应用中的计算方法。

b. 学生跟随讲解，完成例题计算。

5. 随堂练习：a. 布置传感器相关的练习题，学生独立完成。

b. 教师巡回指导，解答学生疑问。

六、板书设计1. 传感器的定义、分类和应用。

2. 常见传感器工作原理：a. 温度传感器b. 光传感器c. 力传感器3. 传感器计算例题及解析。

七、作业设计1. 作业题目：a. 解释传感器的定义，列举三个常见的传感器应用。

b. 简述温度传感器、光传感器、力传感器的工作原理。

c. 根据教材例题，计算并分析传感器在特定应用中的参数。

2. 答案：八、课后反思及拓展延伸1. 反思：本节课学生对传感器的定义、分类和应用有了基本的了解，能够掌握常见传感器的工作原理。

《传感器及其工作原理》精品教案一、教学内容本节课选自《自动化仪表与传感器》教材第三章，详细内容主要包括传感器的定义、分类、工作原理以及应用场景。

重点介绍温度传感器、压力传感器和光传感器的工作原理及其在实际工程中的应用。

二、教学目标1. 理解传感器的定义，掌握传感器的分类及工作原理。

2. 学会分析温度传感器、压力传感器和光传感器在实际工程中的应用。

3. 培养学生动手操作、观察现象、分析问题及解决问题的能力。

三、教学难点与重点难点：传感器工作原理的理解和应用。

重点：温度传感器、压力传感器和光传感器的工作原理及其在实际工程中的应用。

四、教具与学具准备1. 教具：PPT、传感器实物模型、实验器材。

2. 学具：笔记本、教材、实验报告。

五、教学过程1. 引入：通过展示传感器在生活中的应用实例，激发学生的兴趣，引出本节课的主题。

2. 理论讲解：a. 介绍传感器的定义、分类和工作原理。

b. 详细讲解温度传感器、压力传感器和光传感器的工作原理。

3. 实践操作：a. 演示传感器的工作过程，让学生观察现象。

b. 学生分组进行实验，动手操作传感器，观察并记录实验数据。

4. 例题讲解：结合实际工程案例，讲解传感器的应用。

5. 随堂练习：布置相关习题，巩固所学知识。

六、板书设计1. 传感器定义、分类、工作原理。

2. 温度传感器、压力传感器、光传感器工作原理。

3. 实际工程应用案例。

七、作业设计1. 作业题目：a. 解释传感器的定义及分类。

b. 分别阐述温度传感器、压力传感器和光传感器的工作原理。

c. 分析传感器在实际工程中的应用。

2. 答案：八、课后反思及拓展延伸1. 反思：本节课学生掌握传感器的定义、分类和工作原理的程度，以及实验操作过程中的问题。

2. 拓展延伸：a. 研究其他类型的传感器，如湿度传感器、声音传感器等。

b. 了解传感器在物联网、智能制造等领域的应用。

c. 探讨传感器技术的发展趋势及未来前景。

通过本节课的学习，希望学生能够掌握传感器的相关知识点，培养动手实践和解决问题的能力，激发对传感器技术及其应用的兴趣。

6.1 传感器及其工作原理【设计说明】从上世纪八十年代起，国际上出现了“传感器热”，传感器在当今科技发展中有着十分重要的地位。

新课程标准紧扣时代脉搏，对传感器教学提出明确要求。

本课的设计思路是通过对实验的观察、思考和探究，了解什么是传感器，传感器是如何将非电学量转换成电学量的，传感器在生产、生活中有哪些具体应用，为学生利用传感器制作简单的自控装置作一铺垫。

教学时力避深奥的理论，侧重于联系实际，让学生感受传感器的巨大作用，进而提高学生的学习兴趣，培养学生热爱科学的情感和崇尚科学的精神。

【教学目标】1.知识与技能：（1）知道什么是传感器。

（2）了解干簧管、光敏电阻、金属热电阻、热敏电阻的特性及其工作原理。

2.过程方法：通过实验，知道常见传感器的工作原理和特性。

3.情感态度与价值观：通过实验激发学习的求知欲，通过采集实验数据，用Excel描绘“电阻—温度”曲线，让学生养成实事求是的科学精神。

【设计思路】1．关于课题的引入，利用“人进出电梯门”和“人进出商场的自动门”这两个生活实例，让学生得出“自动控制”的感性认识，然后启发学生列举相类似的生活现象，体现物理知识源于生活，服务于生活的基本观点。

2．关于传感器概念的建立：教材中只用了一个干簧管实验就得出了传感器的概念，在教学中要增加几个实验，从多个实验事实中建立出传感器的概念，这样建立物理概念才比较科学，同时也能培养学生科学概括的能力。

3．关于各传感器特性及原理的教学：通过设计实验，从定性和半定量的角度让学生获得比较清晰的认识，特别是金属热电阻和热敏电阻的“电阻—温度”曲线，课本中没有安排实验，但在教学中我们是完全可以通过实验得到的，所以本设计中就设计了一个探究实验，这样，课本中的“电阻—温度”曲线的得出就有依有据，更重要的是培养了学生的科学探究能力。

4．关于本节内容要培养学生的能力主要有：理论联系实际的能力、观察分析能力、自主合作探究的学习能力。

由于本节内容与人们的生活息息相关，要引导学生查阅资料或上网收集关于传感器的知识。

三．光敏电阻四．金属热电阻和热敏电阻五．学生利用光敏电阻和热敏电阻自己设计简单的控制电量转换为电学量以后，就可以很方便地进行测量、传输、处理和控制了。

其实，传感器并不神秘。

你家里可能就有很多的传感器。

请大家相互说说看，你家里，或者在你的生活当中，都使用过，或听说过什么样的电器中有传感器？生讨论并交流：例如，①当冰箱内的温度高于设定值时，制冷系统自动启动，而当温度低于设定值时，制冷系统又会自动停止。

冰箱的控制，是通过温度传感器实现的。

②楼梯道的电灯，晚上，有人经过楼道时，开关自动接通，灯就亮；白天，不管是否有人经过，开关都是断开的，灯总是不亮，这种开关用的就是声光传感器。

③为了防止火灾的发生，在宾馆房间的天花板上大多有一个小盒子，当房间失火时它能感知出现的烟雾，通过电路发出警报，这个小盒子就是烟雾传感器。

④其他如宾馆洗手间的墙壁上干手机的湿度传感器、电视机里换频道的红外传感器、电饭锅的温控开关、养鸡场里的孵化器、交警用来测驾驶员是否酒后开车的酒精气体测试仪、磁悬浮列车里的加速度测试器、电容式话筒里的电容式传感器、自动洗衣机里的压力传感器等等.可以说，传感器的广泛使用，丰富了我们的生活，使我们的生活更加方便、安全和舒适。

师：为了制作传感器，需要一些元器件，下面我们就来看几个实际的例子。

【演示实验 3】比较光敏电阻在不同光照条件下的电阻之不同学生完成：两人一组，用万用电表（由投影仪投出表盘）的欧姆挡测量一只光敏电阻的阻值，实验分别在室内自然光的照射下和用手掌遮光时进行。

学生总结实验结果：光敏电阻在暗环境下电阻值很大，强光照射下电阻值很小。

师生总结：光敏电阻能够把光照强弱这个光学量转换为电阻这个电学量。

（师）工作原理：光敏电阻在光照射下电阻变化的原因。

光敏电阻是由硫化镉制成的，硫化镉是一种半导体材料，无光照时，载流子极少，导电性能不好；随着光照的增强，载流子增多，导电性变好。

学生自学：半导体的导电机理师问：金属导体的导电性能与温度有关吗？关系如何？生答：（金属导体的电阻随温度的升高而增大，如白炽灯钨丝的电阻在正常工作情况下比常温下的电阻大得多）师生总结：用金属丝可以制作温度传感器，称为金属热电阻。
