传感器及其工作原理的精品教案原创一、教学内容1. 传感器概述：介绍传感器的定义、作用、分类及其在工业、医疗、环保等领域的应用。
2. 传感器的工作原理：详细讲解温度传感器、压力传感器、光敏传感器、磁敏传感器等常见传感器的工作原理。
3. 传感器特性：分析传感器的线性、灵敏度、分辨率、迟滞等性能参数。
二、教学目标1. 让学生了解传感器的概念、分类及其在各个领域的应用。
2. 使学生掌握常见传感器的工作原理及其特性。
3. 培养学生运用传感器解决实际问题的能力。
三、教学难点与重点1. 教学难点：传感器的工作原理及其特性分析。
2. 教学重点：传感器的分类、应用及常见传感器的工作原理。
四、教具与学具准备1. 教具：PPT、实物展示、传感器模型。
2. 学具：教材、笔记本、计算器。
五、教学过程1. 导入：通过展示传感器在生活中的应用实例，引出本节课的主题。
示例：智能家居系统中的温度传感器、烟雾传感器等。
2. 知识讲解：（1）传感器概述：讲解传感器的定义、作用、分类。
（2）传感器的工作原理：详细讲解温度传感器、压力传感器等常见传感器的工作原理。
（3）传感器特性：分析传感器的线性、灵敏度等性能参数。
3. 例题讲解：（1）温度传感器：以热敏电阻为例，讲解其工作原理及在恒温控制器中的应用。
（2）压力传感器：以电子秤为例，讲解压力传感器的工作原理及在称重系统中的应用。
4. 随堂练习：（1）让学生分析生活中的传感器应用实例。
（2）针对传感器的特性参数，设计简单的应用场景。
六、板书设计1. 传感器概述：定义、作用、分类、应用领域。
2. 传感器的工作原理：温度传感器、压力传感器、光敏传感器、磁敏传感器。
3. 传感器特性：线性、灵敏度、分辨率、迟滞。
七、作业设计1. 作业题目：（1）简述传感器的定义、作用及分类。
（2）分析温度传感器、压力传感器的工作原理及其在生活中的应用。
2. 答案：（1）传感器的定义、作用及分类见教材第五章第一节。
《传感器及其工作原理》教案一、教学内容本节课将围绕《传感器及其工作原理》展开，涉及教材第十一章第一节的内容，详细讲解传感器的基本概念、分类、工作原理及其在工程和日常生活中的应用。
二、教学目标1. 让学生理解传感器的定义、作用和分类，掌握不同类型传感器的工作原理。
2. 培养学生运用传感器解决实际问题的能力，提高学生的动手实践和创新能力。
3. 激发学生对传感器技术研究的兴趣，培养学生在传感器领域的专业素养。
三、教学难点与重点难点：传感器的工作原理及其在实际应用中的选用。
重点：传感器的定义、分类、工作原理及性能参数。
四、教具与学具准备1. 教具：PPT课件、传感器实物或模型、实验器材。
2. 学具：笔记本、教材、实验报告册。
五、教学过程1. 导入：通过展示传感器在生活中的应用实例，引起学生对传感器的好奇心和兴趣。
2. 理论讲解：a. 传感器的定义、作用和分类。
b. 常见传感器的工作原理及性能参数。
3. 实践操作：a. 分组讨论，每组选择一种传感器，分析其工作原理和应用场景。
4. 例题讲解：讲解一道关于传感器应用的例题，引导学生运用所学知识解决实际问题。
5. 随堂练习：布置相关练习题，巩固所学知识。
六、板书设计1. 《传感器及其工作原理》2. 内容：a. 传感器的定义、作用和分类。
b. 常见传感器的工作原理。
c. 传感器性能参数及应用。
七、作业设计1. 作业题目：a. 解释传感器的定义及其作用。
b. 列举三种常见传感器，并说明它们的工作原理和应用领域。
c. 分析一道传感器应用题，并给出解答。
2. 答案：a. 略。
b. 略。
c. 略。
八、课后反思及拓展延伸1. 反思：对本节课的教学过程进行反思，找出不足之处，为下一节课做好准备。
2. 拓展延伸：鼓励学生课后查阅传感器相关资料，了解新型传感器及其在各个领域的应用，提高学生的自主学习能力。
重点和难点解析1. 教学内容的理论与实践结合部分。
2. 教学目标中的能力培养和创新激发。
传感器原理及应用教程专用学习教案教案内容：一、教学内容：本节课主要讲解传感器原理及应用，教材章节为第五章第一节《传感器的基本原理与分类》。
内容包括：传感器的定义、分类、基本原理，以及常见传感器的特点与应用。
二、教学目标：1. 让学生了解传感器的定义和分类，掌握传感器的基本原理。
2. 使学生熟悉常见传感器的特点和应用，提高实际操作能力。
3. 培养学生的创新意识和团队协作能力。
三、教学难点与重点：重点：传感器的基本原理，常见传感器的特点与应用。
难点：传感器的工作原理和实际应用中的问题解决。
四、教具与学具准备：教具：多媒体教学设备、传感器实验装置。
学具：实验手册、笔记本、测量工具。
五、教学过程：1. 实践情景引入：通过展示一辆智能汽车，让学生思考汽车是如何感知周围环境的。
2. 理论知识讲解：（1）传感器的定义：传感器是一种能够感受非电学量并将其转换为电学量的装置。
（2）传感器的分类：按工作原理可分为物理传感器、化学传感器、生物传感器等。
（3）传感器的基本原理：传感器的工作原理主要包括转换原理、检测原理和处理原理。
3. 例题讲解：以温度传感器为例，讲解其工作原理、特点和应用。
4. 随堂练习：让学生分析不同类型的传感器在实际应用中的优缺点。
5. 实验操作：分组进行传感器实验，让学生亲身体验传感器的工作原理和应用。
6. 课堂讨论：让学生分享实验心得，讨论传感器在实际应用中可能遇到的问题及解决方法。
六、板书设计：传感器的基本原理与分类1. 传感器的定义2. 传感器的分类3. 传感器的基本原理转换原理检测原理处理原理4. 常见传感器的特点与应用七、作业设计：1. 请列举三种常见的物理传感器，并简要介绍其工作原理和应用。
答案：温度传感器、压力传感器、光敏传感器。
2. 请分析一只智能家居系统中，湿度传感器和光照传感器的作用。
答案：湿度传感器用于监测室内湿度，光照传感器用于监测室内光照强度，以调节家居设备的工作状态，提高生活质量。
传感器及其工作原理的教案原创一、教学内容本节课我们将学习《传感器及其工作原理》，涉及的教材章节为第五章第三节。
详细内容包括了解传感器的定义、分类、工作原理及其在各行各业中的应用。
二、教学目标1. 知识与技能：使学生了解传感器的概念、分类及工作原理，掌握常见传感器的基本特性。
2. 过程与方法：通过实践情景引入、例题讲解、随堂练习，培养学生分析问题、解决问题的能力。
3. 情感态度与价值观：激发学生对传感器技术应用的兴趣，提高学生的创新意识和科学素养。
三、教学难点与重点教学难点：传感器的工作原理及其在实践中的应用。
教学重点：传感器的分类、特性及其在工程领域的应用。
四、教具与学具准备1. 教具：传感器实物、PPT、实验设备。
2. 学具：笔记本、教材、实验报告册。
五、教学过程1. 导入：通过展示传感器在生活中的应用实例，引发学生对传感器的好奇心。
2. 讲解：介绍传感器的定义、分类、工作原理，结合PPT进行详细讲解。
3. 实践：组织学生进行实验，观察并记录传感器的工作过程。
4. 例题讲解：分析传感器在实际应用中的问题，讲解解题思路。
5. 随堂练习：布置相关习题，巩固所学知识。
7. 互动：提问学生，解答疑问，加强师生互动。
六、板书设计1. 传感器定义2. 传感器分类3. 传感器工作原理4. 常见传感器特性5. 传感器应用实例七、作业设计1. 作业题目：（1）简述传感器的定义及其分类。
（2）举例说明传感器的工作原理。
（3）分析传感器在智能家居中的应用。
2. 答案：（1）传感器是一种将其它形式的信号转换为电信号的装置，可分为物理传感器、化学传感器、生物传感器等。
（2）传感器的工作原理是利用物理效应、化学效应或生物效应，将非电信号转换为电信号。
（3）传感器在智能家居中的应用包括温度传感器、湿度传感器、光照传感器等。
八、课后反思及拓展延伸1. 反思：本节课通过实践情景引入、例题讲解、随堂练习等方式，使学生掌握了传感器的基本知识。
传感器及其工作原理的教案一、教学目标1. 了解传感器的概念、作用和分类。
2. 掌握常见传感器的工作原理和应用。
3. 能够分析传感器在现实生活中的重要作用。
二、教学内容1. 传感器的基本概念解释传感器的定义，描述传感器在电子设备中的作用。
2. 传感器的分类介绍常见传感器的类型，如温度传感器、压力传感器、光敏传感器等。
3. 温度传感器讲解温度传感器的工作原理，如热敏电阻、热电偶等。
4. 压力传感器介绍压力传感器的工作原理，如应变片、压阻传感器等。
5. 光敏传感器阐述光敏传感器的工作原理，如光电二极管、光敏电阻等。
三、教学方法1. 采用讲授法，讲解传感器的基本概念、分类和各种传感器的工作原理。
2. 使用演示法，展示传感器的工作过程和应用实例。
3. 开展小组讨论，分析传感器在现实生活中的作用。
四、教学准备1. 准备相关教材、课件和教学图片。
2. 准备实物传感器，如温度传感器、压力传感器等。
3. 准备示波器、电压表等实验器材。
五、教学过程1. 导入新课通过提问方式引导学生思考传感器在生活中的应用，激发学生的兴趣。
2. 讲解传感器的基本概念讲解传感器的定义，阐述传感器在电子设备中的作用。
3. 介绍传感器的分类介绍常见传感器的类型，让学生了解传感器家族。
4. 讲解温度传感器的工作原理讲解热敏电阻、热电偶等温度传感器的工作原理。
5. 讲解压力传感器的工作原理讲解应变片、压阻传感器等压力传感器的工作原理。
6. 讲解光敏传感器的工作原理讲解光电二极管、光敏电阻等光敏传感器的工作原理。
7. 演示传感器的工作过程和应用实例展示实物传感器的工作过程，让学生更直观地理解传感器的工作原理。
8. 小组讨论让学生结合生活实际，分析传感器在现实生活中的重要作用。
9. 课堂小结10. 布置作业布置一些有关传感器的思考题和实践题，巩固所学知识。
1. 课堂问答：通过提问，了解学生对传感器概念和分类的掌握情况。
2. 小组讨论：观察学生在讨论中的表现，评估他们对传感器工作原理的理解。
传感器及其工作原理的教案原创一、教学目标：1. 知识目标：学习传感器的定义、分类和工作原理；2. 能力目标：通过实例理解传感器的应用和作用；3. 情感目标：培养学生对传感器技术的兴趣，激发学生对科学研究的热情。
二、教学重点与难点：1. 重点：掌握传感器的定义、分类和工作原理；2. 难点：理解传感器工作原理的抽象概念。
三、教学准备：1. 教师准备：PPT演示、实物传感器模型；2. 学生准备：课前预习相关知识。
四、教学过程：【引入】教师利用PPT演示和实物传感器模型，引发学生对传感器的好奇和兴趣。
【探究】1. 学生了解传感器的定义：传感器是一种能够将各种感知信号转化为可测量、可记录、可控制的信号输出的装置。
2. 学生了解传感器的分类：按照测量的物理量可以分为温度传感器、光电传感器、压力传感器等；按照原理可以分为电阻传感器、电容传感器、电感传感器等。
3. 学生学习传感器的工作原理：以温度传感器为例，学生通过PPT演示和实物传感器模型观察、分析和推测传感器的工作原理。
4. 学生探讨传感器在生活中的应用：通过讨论，学生了解传感器在气象、环境监测、智能家居等方面的应用，并思考传感器的作用和意义。
【拓展】教师引导学生进一步思考和探索传感器工作原理和应用，并提出一些问题进行讨论，如：在医疗领域中，如何利用传感器监测人体的生理指标？在机器人技术中，传感器的作用是什么？等等。
【总结】教师对本节课所学内容进行总结，并强调传感器技术对现代社会的重要性和应用前景。
五、课堂小结：通过本节课的学习，学生了解了传感器的定义、分类及其工作原理，了解了传感器在不同领域中的应用，培养了学生对传感器技术的兴趣和对科学研究的热情。
六、作业布置：请学生以传感器在自己感兴趣的领域中的应用为题，撰写一篇短文，介绍传感器的工作原理以及其在该领域中的作用和意义。
作业要求：字数不少于800字，可以适当增加字数以详细描述。
七、教学反思：教师在本节课中运用了多种教学手段，如PPT演示、实物传感器模型等，激发了学生的兴趣和理解。
传感器原理教案一、教学目标1.了解传感器的定义、分类和作用。
2.掌握传感器的原理及其在实际应用中的案例分析。
3.培养学生的实践操作能力和创新思维。
二、教学内容1.传感器的定义与分类2.传感器的工作原理3.传感器在实际应用中的案例分析三、教学过程1.导入（1）提问：同学们，你们知道什么是传感器吗？请结合生活实例谈谈对传感器的认识。
2.传感器的定义与分类（1）讲解传感器的定义：传感器是一种能将被测信号转换为电信号的装置。
（2）讲解传感器的分类：按照被测信号的不同，传感器可分为温度传感器、压力传感器、光敏传感器、声音传感器等。
3.传感器的工作原理（1）讲解传感器的工作原理：传感器通过敏感元件将被测信号转换为电信号，经过信号处理电路处理后，输出标准的电信号。
（2）举例说明：如温度传感器，它的工作原理是将温度变化转换为电阻变化，从而输出相应的电信号。
4.传感器在实际应用中的案例分析（1）案例分析一：烟雾报警器讲解烟雾报警器的工作原理：烟雾报警器内置光敏传感器，当烟雾进入报警器时，光敏传感器检测到烟雾对光的散射，输出电信号，触发报警。
（2）案例分析二：自动门讲解自动门的工作原理：自动门内置红外传感器，当有人通过时，红外传感器检测到人体的红外辐射，输出电信号，控制自动门的开闭。
（3）案例分析三：智能音响讲解智能音响的工作原理：智能音响内置声音传感器，当用户发出语音指令时，声音传感器将声音转换为电信号，经过处理后，实现音响的智能控制。
5.实践操作（1）分组讨论：同学们，请根据所学知识，设计一个简单的传感器应用电路。
（2）展示成果：每组展示设计成果，并进行简要讲解。
（1）提问：通过本节课的学习，你们对传感器有什么新的认识？四、教学评价1.课堂表现：观察学生在课堂上的参与程度、提问回答情况等。
2.作业完成情况：检查学生对传感器原理的理解和掌握程度。
五、教学反思本节课结束后，教师应认真反思教学效果，针对学生的掌握情况，调整教学策略，以提高教学效果。
选修3----2第六章传感器1.传感器及其工作原理（教案）一、教材分析本部分属“了解”水平。
学生应理解在现代信息技术与自动控制中为什么要将非电学量转换成电学量，了解电学量便于控制、便于处理(放大、衰减和波型整理等)、便于显示和储存、也便于远距离传输等技术方面的优点。
尤其是将电学量与计算机技术结合，可以方便地实现信息的采集、处理、输出的自动化和智能化。
所以科学技术中常把非电学量转换成电学量进行信息收集。
高中的重点是通过实验，知道常见传感器的工作原理。
了解常见传感器的工作原理，注意“了解”的理解。
学生应知道传感器是由敏感元件、电子线路与控制线路等组成的。
本主题重在通过实验来探究传感器的工作原理，以拓展学生的思维，培养创新意识，不宜讲过多的技术细节。
二、教学目标一）知识目标：（1）知道非电学量转换成电学量的技术意义。
（2）通过实验，知道常见传感器的工作原理。
二）能力目标：1、设计实验并熟练使用电源、灵敏电流计、干簧管、光敏元件、热敏元件等电学实验元件，培养实验设计和实验操作能力及实验观察能力。
2、通过实验观察培养获取知识的能力、分析问题的能力。
三）情感和价值观学生通过实验探究，培养热爱科学、探索未知的积极情感。
三、教学重点1、干簧管、光敏元件、热敏元件等电学实验元件在电路中的作用。
2、设计电路。
四、教学难点电路的设计，理解传感器工作原理及敏感元件在电路中的作用。
五、教学方法实验探究法、理论探究法、分组讨论法、归纳总结法六、教学过程实验探究一：目的：引起学生的好奇心。
b.实验过程----分组实验：学生4人一组，16个小组c.讲解：什么是传感器（1）传感器是这样一类元件：它能够感受诸如力、温度、光声、化学成分等非电学量，并能把它们按照一定规律转换为电压、电流等电学量，或转化为电路的通断。
（2）传感器原理传感器感受的通常是非电学量，如电压、温度、位移、浓度、酸碱度等，而它输出的通常是电学量，如电压值、电流值、电荷量等，这些输出信号是非常微弱的，通常要经过放大后，再送给控制系统产生和种控制动作。
《传感器及其工作原理》教案一、教学内容本节课选自《电子技术基础》教材第四章，主题为“传感器及其工作原理”。
具体内容包括：传感器的基本概念、传感器的分类及特点、常见传感器的工作原理及其应用。
重点讨论温度传感器、压力传感器、光敏传感器和湿度传感器。
二、教学目标1. 理解传感器的基本概念，掌握传感器的分类及特点。
2. 学习常见传感器的工作原理，了解它们在实际应用中的作用。
3. 培养学生的动手实践能力，激发学生对电子技术学习的兴趣。
三、教学难点与重点教学难点：传感器的工作原理及其在实际应用中的使用。
教学重点：传感器的分类、特点及常见传感器的工作原理。
四、教具与学具准备1. 教具：PPT课件、实验演示设备（温度传感器、压力传感器、光敏传感器、湿度传感器）。
2. 学具：每组一套传感器实验套件，包括传感器、信号放大器、显示装置等。
五、教学过程1. 导入：通过展示日常生活中的传感器应用实例，引发学生对传感器的兴趣，为新课的学习营造氛围。
2. 新课内容：（1）介绍传感器的基本概念、分类及特点。
（2）详细讲解温度传感器、压力传感器、光敏传感器和湿度传感器的工作原理及其应用。
（3）进行实验演示，让学生直观地了解传感器的工作过程。
3. 例题讲解：讲解一道关于传感器应用的例题，引导学生运用所学知识解决问题。
4. 随堂练习：布置几道关于传感器工作原理和应用的选择题，巩固所学知识。
5. 实践操作：分组进行实验，让学生亲自动手操作传感器，观察并记录实验结果。
六、板书设计1. 板书《传感器及其工作原理》2. 内容：（1）传感器基本概念、分类及特点（2）温度传感器、压力传感器、光敏传感器、湿度传感器工作原理及应用（3）实验注意事项七、作业设计1. 作业题目：（1）简述传感器的基本概念及其分类。
（2）温度传感器和压力传感器在工业生产中有哪些应用？（3）设计一个简单的光控开关电路，并说明其工作原理。
2. 答案：（1）传感器是一种检测装置，能感受到被测量的信息，并能将检测感受到的信息，按一定规律变换成为电信号或其他所需形式的信息输出，以满足信息的传输、处理、存储、显示、记录和控制等要求。

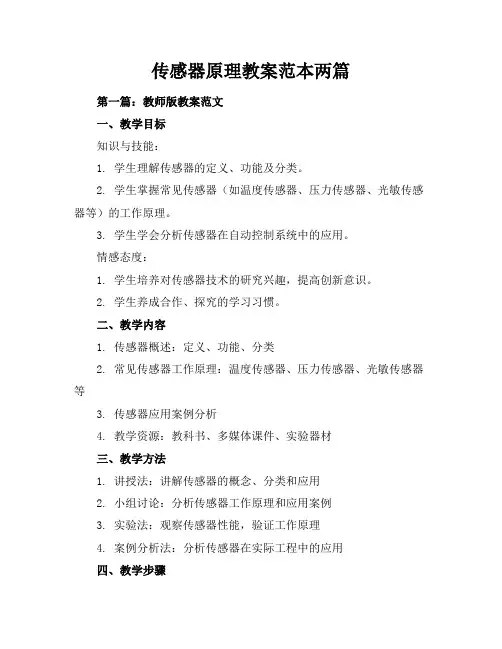

传感器原理教案范本两篇第一篇：教师版教案范文一、教学目标知识与技能：1. 学生理解传感器的定义、功能及分类。
2. 学生掌握常见传感器（如温度传感器、压力传感器、光敏传感器等）的工作原理。
3. 学生学会分析传感器在自动控制系统中的应用。
情感态度：1. 学生培养对传感器技术的研究兴趣，提高创新意识。
2. 学生养成合作、探究的学习习惯。
二、教学内容1. 传感器概述：定义、功能、分类2. 常见传感器工作原理：温度传感器、压力传感器、光敏传感器等3. 传感器应用案例分析4. 教学资源：教科书、多媒体课件、实验器材三、教学方法1. 讲授法：讲解传感器的概念、分类和应用2. 小组讨论：分析传感器工作原理和应用案例3. 实验法：观察传感器性能，验证工作原理4. 案例分析法：分析传感器在实际工程中的应用四、教学步骤1. 导入新课（5分钟）：通过实际案例分析，引出传感器概念2. 讲解传感器概述（15分钟）：定义、功能、分类3. 分析常见传感器工作原理（25分钟）：以温度传感器、压力传感器、光敏传感器为例，讲解工作原理及特点4. 传感器应用案例分析（10分钟）：展示传感器在自动控制系统中的应用实例5. 小组讨论（15分钟）：分组讨论传感器的工作原理和应用6. 实验操作（20分钟）：观察传感器性能，验证工作原理五、课堂管理1. 学生座位：按小组安排座位，便于讨论和实验2. 分组策略：按学习能力和兴趣进行分组，确保组内成员互补3. 课堂纪律：严格要求学生遵守课堂纪律，确保教学活动顺利进行六、学生活动1. 问答：教师提问，学生回答，检验学习效果2. 小组合作：讨论传感器工作原理和应用，提高合作能力3. 实验操作：动手实践，加深对传感器原理的理解七、教学评估1. 课堂提问：检查学生对传感器概念、工作原理的理解2. 课后作业：布置传感器相关习题，巩固所学知识3. 实验报告：评估学生实验操作和数据分析能力八、作业布置1. 习题：传感器相关概念、工作原理和应用3. 提交截止日期：下次课前九、教学反思1. 评估学生对传感器概念、工作原理和应用的理解程度2. 分析实验操作过程中出现的问题，改进教学方法3. 根据学生反馈，调整教学策略，提高教学质量重点和难点解析1. 教学目标的设定2. 教学内容的选择与安排3. 教学方法的设计与实施4. 实验操作的安全与有效性5. 教学评估的全面性与准确性详细补充和说明：一、教学目标的设定1. 知识与技能目标：明确学生需要掌握的传感器基础知识、核心概念和工作原理。
江苏省淮阴中学06－07年度优秀教学案例
《传感器及其工作原理》的创新教学设计
王刚
教学依据
①物理（新人教版）选修3－2第六章第1节《传感器及其工作原理》（P56－P60）；
②新物理课程标准（实验）.
教学流程图
教学目标1.知识与技能：①知道非电学量转换成电学量的技术意义；②通过实验，知道常见传感器的工作原理；③初步探究利用和设计简单的传感器.
2.过程与方法：①通过对实验的观察、思考和探究，让学生了解传感器、熟悉传感器工作原理；②让学生自己设计简单的传感器，经历科学探究过程，学习科学研究方法，培养学生的实践能力和创新思维能力.
3.情感态度与价值观：在理解传感器工作原理的基础上，通过自己设计简单的传感器，体验科技创新的乐趣，激发学习物理的兴趣.
重、难点 1.几种常见传感器的工作原理（演示实验）；2.学生自己设计简单的传感器.
教学策略
用几个有趣的传感器实验引入课题，激发学生探究传感器原理的兴趣.给出“传感器就是把非电学量转换为电学量”的概念之后，重点介绍光敏电阻、金属热电阻、热敏电阻.安排音乐茶杯和火警装置两个设计性问题让学生体会传感器的简单应用.结合电容、霍尔效应、电阻定律等知识让学生设计传感器，进一步深化传感器的工作原理.最后在对本节课总结的基础上，结合《思考与讨论》进行教学反馈.
教学程序
教学环节教学内容及师生互动设计情感与方法
一．课题的引入
二．什么是传感器？【演示实验1】干簧管控制电路的通断
如图，小盒子A的侧面露出一个小灯泡，盒外没有开
关，但是把磁铁B放到盒子上面，灯泡就会发光，把磁铁移
走，灯泡熄灭.
师问：盒子里有怎样的装置，才能实现这样的控制？
生猜：（可以自由讨论，也可以请学生回答）
师生探究：打开盒子，用实物投影仪展示盒内的电路
图，了解元件“干簧管”的结构。
探明原因：玻璃管内封入
两个软磁性材料制成的簧片。
当磁铁靠近干簧管时，两个簧
片被磁化而接通，电路导通。
所以，干簧管能起到开关的作
用。
师点拨：这个装置反过来还可以让我们通过灯泡的发
光情况，感知干簧管周围是否存在着磁场。
【演示实验2】声光控开关控制电路的通断
①先在普通光照条件下，
②在把开关置于黑暗环境中。
师生总结：声光控开关
师：刚才的两个实验，都用了一种元件，这些元件能够
感受某些信息，通过它能实现电路的自动控制，这种元件有
一个专门的名称：传感器。
什么是传感器呢？它能够感受诸
如力、温度、光、声、化学成分等非电学量，并能把它们按
照一定的规律转换为电压、电流等电学量，或转换为电路的
通断。
我们把这种元件叫做传感器。
它的优点是：把非电学
量转换为电学量以后，就可以很方便地进行测量、传输、处
理和控制了。
其实，传感器并不神秘。
你家里可能就有很多的传感
器。
请大家相互说说看，你家里，或者在你的生活当中，都
（演示实验1：
干簧管传感器）
（干簧管的实
物及原理图）
学生对干簧
管并不熟悉，因
此才有了好奇。
声光控开关在
生活中很普及，
所以又有亲切
感
三．光敏电阻
四．金属热电阻和热敏电阻使用过，或听说过什么样的电器中有传感器？
生讨论并交流：例如，①当冰箱内的温度高于设定值
时，制冷系统自动启动，而当温度低于设定值时，制冷系统
又会自动停止。
冰箱的控制，是通过温度传感器实现的。
②
楼梯道的电灯，晚上，有人经过楼道时，开关自动接通，灯
就亮；白天，不管是否有人经过，开关都是断开的，灯总是
不亮，这种开关用的就是声光传感器。
③为了防止火灾的发
生，在宾馆房间的天花板上大多有一个小盒子，当房间失火
时它能感知出现的烟雾，通过电路发出警报，这个小盒子就
是烟雾传感器。
④其他如宾馆洗手间的墙壁上干手机的湿度
传感器、电视机里换频道的红外传感器、电饭锅的温控开关、
养鸡场里的孵化器、交警用来测驾驶员是否酒后开车的酒精
气体测试仪、磁悬浮列车里的加速度测试器、电容式话筒里
的电容式传感器、自动洗衣机里的压力传感器等等.可以说，
传感器的广泛使用，丰富了我们的生活，使我们的生活更加
方便、安全和舒适。
师：为了制作传感器，需要一些元器件，下面我们就来
看几个实际的例子。
【演示实验3】比较光敏电阻在不同光
照条件下的电阻之不同
学生完成：两人一组，用万用电表
（由投影仪投出表盘）的欧姆挡测量一
只光敏电阻的阻值，实验分别在室内自
然光的照射下和用手掌遮光时进行。
学生总结实验结果：光敏电阻在暗
环境下电阻值很大，强光照射下电阻值很小。
师生总结：光敏电阻能够把光照强弱这个光学量转换为
电阻这个电学量。
（师）工作原理：光敏电阻在光照射下电阻变化的原因。
光敏电阻是由硫化镉制成的，硫化镉是一种半导体材料，无
光照时，载流子极少，导电性能不好；随着光照的增强，载
流子增多，导电性变好。
学生自学：半导体的导电机理
师问：金属导体的导电性能与温度有关吗？关系如何？
生答：（金属导体的电阻随温度的升高而增大，如白炽灯
钨丝的电阻在正常工作情况下比常温下的电阻大得多）
师生总结：用金属丝可以制作温度传感器，称为金属热
电阻。
如前面已经学过的用金属铂可制作精密的电阻温度计。
（投影电阻R随温度变化的图线）
【演示实验4】热敏电阻随温度的升高电阻减小
学生两人一组，用万用电表的欧姆挡测一只热敏电阻的
让学生列举
师生讨论
科学漫步：
金属铂（白金）
的这个特性很
明显
五．学生利用光敏电阻和热敏电阻自己设计简单的控制电路
六．传感器的设计思路探究1.电容
2．霍尔元件阻值。
第一次直接测量，第二次用手心捂住热敏电阻再测量，
记录两次测得的电阻值。
学生探究：热敏电阻的阻值随温度的升高而减小，且阻
值随温度变化非常明显。
师生总结1：半导体热敏电阻也可以用作温度传感器。
师生总结2：金属热电阻与热敏电阻都能够把温度这个热
学量转换为电阻这个电学量，金属热电阻的化学稳定性好，
测温范围大，但灵敏度较差。
【设计方案1】音乐盒（设计要求：盖子打开音乐响起，盖子
合上，音乐停止）
【设计方案2】火警报警器（设计要求：温度过高，发生警报）
学生分组讨论：①需要什么器材？②提出设计方案；③
学生分两组实施组装；④讨论并提出改进意见；⑤还可以用
于生活中的哪些方面？
师：（对传感器的工作原理作阶段性的小结）传感器是
把非电学量转换为电学量的元件，它使得某些非电学量容易
测量或者能实现电路的自动通断.传感器的应用丰富了我们
的生活，使我们的生活更舒适、更安全。
但从科技进步的角
度来说，传感器的应用还只是浅层次的，更重要的是传感器
的开发。
那么，传感器如何进行开发呢？这还得从传感器的
工作原理入手。
例如，电容器电容的决定式为
4
S
c
kd
ε
π
=，如
何利用电容的电学量与非电学量的关系设计一个电容式传感
器？
生答：（可能提出4种方案）
师：投影出四种电容式传感器，并作原理的分析。
师：1879年美国物理学家霍尔观察到，在匀强磁场中放
置一个矩形截面的载流导体，当磁场方向与电流方向垂直时，
导体在与磁场、电流方向都垂直的方向上出现了电势差。
人
们把这样的现象称为霍尔效应，所产生的电势差叫霍尔电压。
人们利用霍尔效应做成了霍尔元
件。
如图，霍尔元件是在一个很
小的矩形半导体（例如砷化铟）薄
片上，制作4个电极E、F、M、N
而成。
若在E、F间通入恒定的电流I，同时外加与薄片垂直
的匀强磁场B，薄片中的载流子就在洛伦兹力的作用下发生偏
转，使M、N间出现电压U H。
这个电压叫霍尔电压，其决定式
1.金属导线；
2.热敏电阻。
（投影，让学
生来说）
可自由讨论，不
一定要很完美，
提出想法就是
好的
电容的测定：多
用电表的电容
档
师介绍：电容式
压力传感器、电
容式位移传感
器、电容式角度
测试仪、电容式
电解液液面升
降测试器
H
U
E
F
M
N
•
•
I
B
教学设计说明
通过演示实验引入传感器概念，学生列举并讨论生活中的传感器实例，重点探究光敏电阻、金属热电阻和热敏电阻的工作原理之后展开传感器应用设计活动，在对传感器的应用方案的总结基础上转入开发传感器的创新思维发展阶段，对本节课的教学思想进行质的升华。
教后记。
