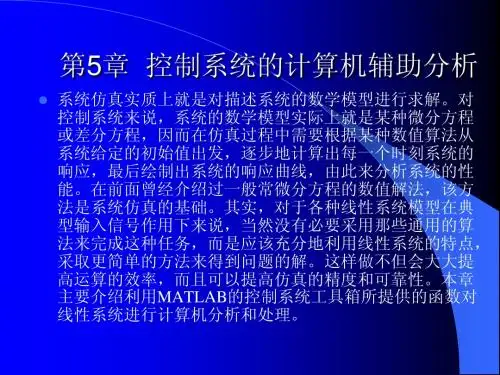

控制系统仿真_薛定宇第五章 线性控制系统的计算机辅助分析

第1章控制系统计算机辅助设计概述第2章 MATLAB语言程序设计基础第3章线性控制系统的数学模型第4章线性控制系统的计算机辅助分析第5章 Simulink在系统仿真中的应用第6章控制系统计算机辅助设计第1章控制系统计算机辅助设计概述【1】已阅，略【2】已阅，略【3】已经掌握help命令和Help菜单的使用方法【4】区别：MATLAB语言实现矩阵的运算非常简单迅速，且效率很高，而用其他通用语言则不然，很多通用语言所实现的矩阵运算都是对矩阵维数具有一点限制的，即使限制稍小的，但凡维数过大，就会造成运算上的溢出出错或者运算出错，甚至无法处理数据的负面结果【5】【8】(1)输入激励为正弦信号(2)输入激励为脉冲模拟信号(3)输入激励为时钟信号(4) 输入激励为随机信号(5) 输入激励为阶跃信号δ=0.3δ=0.05δ=0.7结论：随着非线性环节的死区增大，阶跃响应曲线的范围逐渐被压缩，可以想象当死区δ足够大时，将不再会有任何响应产生。

所以可以得到结论，在该非线性系统中，死区的大小可以改变阶跃响应的幅值和超调量。

死区越大，幅值、超调量将越小，而调整时间几乎不受其影响第2章 MATLAB语言程序设计基础【1】>> A=[1 2 3 4;4 3 2 1;2 3 4 1;3 2 4 1]A =1 2 3 44 3 2 12 3 4 13 24 1>> B=[1+4i,2+3i,3+2i,4+i;4+i,3+2i,2+3i,1+4i;2+3i,3+2i,4+i,1+4i;3+2i,2+3i,4+i,1+4i]B =1.0000 + 4.0000i2.0000 +3.0000i 3.0000 + 2.0000i4.0000 + 1.0000i4.0000 + 1.0000i 3.0000 + 2.0000i 2.0000 + 3.0000i 1.0000 + 4.0000i2.0000 +3.0000i 3.0000 + 2.0000i4.0000 + 1.0000i 1.0000 + 4.0000i3.0000 + 2.0000i 2.0000 + 3.0000i4.0000 + 1.0000i 1.0000 + 4.0000i>> A(5,6)=5A =1 2 3 4 0 04 3 2 1 0 02 3 4 1 0 03 24 1 0 00 0 0 0 0 5∴若给出命令A(5,6)=5则矩阵A的第5行6列将会赋值为5，且其余空出部分均补上0作为新的矩阵A，此时其阶数为5×6【2】相应的MATLAB命令：B=A(2:2:end,:)>> A=magic(8)A =64 2 3 61 60 6 7 579 55 54 12 13 51 50 1617 47 46 20 21 43 42 2440 26 27 37 36 30 31 3332 34 35 29 28 38 39 2541 23 22 44 45 19 18 4849 15 14 52 53 11 10 568 58 59 5 4 62 63 1>> B=A(2:2:end,:)B =9 55 54 12 13 51 50 1640 26 27 37 36 30 31 3341 23 22 44 45 19 18 488 58 59 5 4 62 63 1∴从上面的运行结果可以看出，该命令的结果是正确的【3】>> syms x s; f=x^5+3*x^4+4*x^3+2*x^2+3*x+6f =x^5 + 3*x^4 + 4*x^3 + 2*x^2 + 3*x + 6>> [f1,m]=simple(subs(f,x,(s-1)/(s+1)))f1 =19 - (72*s^4 + 120*s^3 + 136*s^2 + 72*s + 16)/(s + 1)^5m =simplify(100)【4】>> i=0:63; s=sum(2.^sym(i))s =0615【5】>> for i=1:120if(i==1|i==2) a(i)=1;else a(i)=a(i-1)+a(i-2);endif(i==120) a=sym(a); disp(a); endend[ 1, 1, 2, 3, 5, 8, 13, 21, 34, 55, 89, 144, 233, 377, 610, 987, 1597, 2584, 4181, 6765, 10946, 17711, 28657, 46368, 75025, 121393, 196418, 317811, 514229, 832040, 1346269, 2178309, 3524578, 5702887, 9227465, , , , , 5, 1, 6, 7, 3, 70, 03, 73, 76, 49, , 074, 099, 173, 272, 2445, 3717, 6162, 9879, 6041, 55920, 81961, 37881, 19842, 106, 177565, 035288, 212853, 248141, 0460994, , 1170129, 1879264, 8065, , , , 00884757, , 0, 5, 6, 1, 0, 88, , 673, 58, 931, , 120, , 029, 4, 2, 9905, 3072, 2977, 46049, 69026, 15075, 40, 99176, 083277, 082453, 165730, 248183, 7576, 62096, , 4738105, 5814114, 9, 186333, , 284885, 9, 3488322, 9, 0, 0]【6】>>k=1;for i=2:1000for j=2:iif rem(i,j)==0if j<i, break;endif j==i, A(k)=i; k=k+1; break; endendendenddisp(A);Columns 1 through 132 3 5 7 11 13 17 19 23 29 31 37 41 Columns 14 through 2643 47 53 59 61 67 71 73 79 83 89 97 101 Columns 27 through 39103 107 109 113 127 131 137 139 149 151 157 163 167 Columns 40 through 52173 179 181 191 193 197 199 211 223 227 229 233 239 Columns 53 through 65241 251 257 263 269 271 277 281 283 293 307 311 313 Columns 66 through 78317 331 337 347 349 353 359 367 373 379 383 389 397 Columns 79 through 91401 409 419 421 431 433 439 443 449 457 461 463 467 Columns 92 through 104479 487 491 499 503 509 521 523 541 547 557 563 569 Columns 105 through 117571 577 587 593 599 601 607 613 617 619 631 641 643 Columns 118 through 130647 653 659 661 673 677 683 691 701 709 719 727 733 Columns 131 through 143739 743 751 757 761 769 773 787 797 809 811 821 823 Columns 144 through 156827 829 839 853 857 859 863 877 881 883 887 907 911 Columns 157 through 168919 929 937 941 947 953 967 971 977 983 991 997【7】说明：h和D在MATLAB中均应赋值，否则将无法实现相应的分段函数功能syms x; h=input(‘h=’); D=input(‘D=’);y=h.*(x>D)+(h.*x/D).*(abs(x)<=D)-h.*(x<-D)【10】function y=fib(k)if nargin~=1,error('出错：输入变量个数过多，输入变量个数只允许为1！');endif nargout>1,error('出错：输出变量个数过多！');endif k<=0,error('出错：输入序列应为正整数！');endif k==1|k==2,y=1;else y=fib(k-1)+fib(k-2);endend【13】【14】>> t=[-1:0.001:-0.2,-0.1999:0.0001:0.1999,0.2:0.001:1];y=sin(1./t);plot(t,y);grid on;【15】(1) >> t=-2*pi:0.01:2*pi;r=1.0013*t.^2;polar(t,r);axis('square')(2) >> t=-2*pi:0.001:2*pi;r=cos(7*t/2);polar(t,r);axis('square')(3) >> t=-2*pi:0.001:2*pi;r=sin(t)./t;polar(t,r);axis('square')(4) >> t=-2*pi:0.001:2*pi;r=1-cos(7*t).^3;polar(t,r);axis('square')【17】(1)z=xy>> [x,y]=meshgrid(-3:0.01:3,-3:0.01:3);z=x.*y;mesh(x,y,z);>> contour3(x,y,z,50);(1)z=sin(xy)>> [x,y]=meshgrid(-3:0.01:3,-3:0.01:3);z=sin(x.*y);mesh(x,y,z);>> contour3(x,y,z,50);第3章线性控制系统的数学模型【1】(1) >> s=tf('s');G=(s^2+5*s+6)/(((s+1)^2+1)*(s+2)*(s+4))Transfer function:s^2 + 5 s + 6--------------------------------s^4 + 8 s^3 + 22 s^2 + 28 s + 16(2) >> z=tf('z',0.1);H=5*(z-0.2)^2/(z*(z-0.4)*(z-1)*(z-0.9)+0.6)Transfer function:5 z^2 - 2 z + 0.2---------------------------------------z^4 - 2.3 z^3 + 1.66 z^2 - 0.36 z + 0.6Sampling time (seconds): 0.1【2】(1)该方程的数学模型>> num=[6 4 2 2];den=[1 10 32 32];G=tf(num,den)Transfer function:6 s^3 + 4 s^2 + 2 s + 2------------------------s^3 + 10 s^2 + 32 s + 32(2)该模型的零极点模型>> G=zpk(G)Zero/pole/gain:6 (s+0.7839) (s^2 - 0.1172s + 0.4252)-------------------------------------(s+4)^2 (s+2)(3)由微分方程模型可以直接写出系统的传递函数模型【5】(1) >> P=[0;0;-5;-6;-i;i];Z=[-1+i;-1-i];G=zpk(Z,P,8)Zero/pole/gain:8 (s^2 + 2s + 2)-------------------------s^2 (s+5) (s+6) (s^2 + 1)(2) P=[0;0;0;0;0;8.2];Z=[-3.2;-2.6];H=zpk(Z,P,1,'Ts',0.05,'Variable','q')Zero/pole/gain:(q+3.2) (q+2.6)---------------q^5 (q-8.2)Sampling time (seconds): 0.05【8】(1)闭环系统的传递函数模型>> s=tf('s');G=10/(s+1)^3;Gpid=0.48*(1+1/(1.814*s)+0.4353*s/(1+0.4353*s));G1=feedback(Gpid*G,1)Transfer function:7.58 s^2 + 10.8 s + 4.8--------------------------------------------------------------0.7896 s^5 + 4.183 s^4 + 7.811 s^3 + 13.81 s^2 + 12.61 s + 4.8 (2)状态方程的标准型实现>> G1=ss(G1)a =x1 x2 x3 x4 x5 x1 -5.297 -2.473 -2.186 -0.9981 -0.7598x2 4 0 0 0 0 x3 0 2 0 0 0 x4 0 0 2 0 0x5 0 0 0 0.5 0b =u1x1 2x2 0x3 0x4 0x5 0c =x1 x2 x3 x4 x5y1 0 0 0.6 0.4273 0.3799d =u1y1 0Continuous-time state-space model.(3)零极点模型>> G1=zpk(G1)Zero/pole/gain:9.6 (s^2 + 1.424s + 0.6332)--------------------------------------------------------(s+3.591) (s^2 + 1.398s + 0.6254) (s^2 + 0.309s + 2.707)【11】>> Ga=feedback(s/(s^2+2)*1/(s+1),(4*s+2)/(s+1)^2);Gb=feedback(1/s^2,50);G=3*feedback(Gb*Ga,(s^2+2)/(s^3+14))Transfer function:3 s^6 + 6 s^5 + 3 s^4 + 42 s^3 + 84 s^2 + 42 s---------------------------------------------------------------------------s^10 + 3 s^9 + 55 s^8 + 175 s^7 + 300 s^6 + 1323 s^5 + 2656 s^4 + 3715 s^3+ 7732 s^2 + 5602 s + 1400【13】c1=feedback(G5*G4,H3)=G5*G4/(1+G5*G4*H3)c2=feedback(G3,H4*G4)=G3/(1+G3*H4*G4)c3=feedback(c2*G2,H2)=c2*G2/(1+c2*G2*H2)=G3*G2/(1+G3*H4*G4+G3*G2*H1)G=feedback(G6*c1*c3*G1,H1)=G6*c1*c3*G1/(1+ G6*c1*c3*G1*H1)=G6*G5*G4*G3*G2*G1/(1+G3*H4*G4+G3*G2*H1+G5*G4*H3+G5*G4*H3*G3*H4*G4+G5*G4* H3*G3*G2*H1+G6*G5*G4*G3*G2*G1*H1)【14】>> s=tf('s');c1=feedback(0.21/(1+0.15*s),0.212*130/s);c2=feedback(c1*70/(1+0.0067*s)*(1+0.15*s)/(0.051*s),0.1/(1+0.01*s));G=(1/(1+0.01*s))*feedback(130/s*c2*1/(1+0.01*s)*(1+0.17*s)/(0.085*s),0.0044/(1+0.01*s)) Transfer function:0.004873 s^5 + 1.036 s^4 + 61.15 s^3 + 649.7 s^2 + 1911 s---------------------------------------------------------------------------4.357e-014 s^10 + 2.422e-011 s^9 +5.376e-009 s^8 +6.188e-007 s^7+ 4.008e-005 s^6 + 0.001496 s^5 + 0.03256 s^4 + 0.4191 s^3+ 2.859 s^2 + 8.408 s 第4章线性控制系统的计算机辅助分析【1】(1) >> num=[1];den=[3 2 1 2];G=tf(num,den);eig(G)ans =-1.00000.1667 + 0.7993i0.1667 - 0.7993i分析：由以上信息可知，系统的极点有2个是在s域的右半平面的，因此系统是不稳定的(2) >> num=[1];den=[6 3 2 1 1];G=tf(num,den);eig(G)ans =-0.4949 + 0.4356i-0.4949 - 0.4356i0.2449 + 0.5688i0.2449 - 0.5688i分析：由以上信息可知，系统的极点有2个是在s域的右半平面的，因此系统是不稳定的(3) >> num=[1];den=[1 1 -3 -1 2];G=tf(num,den);eig(G)ans =-2.0000-1.00001.00001.0000分析：由以上信息可知，系统的极点有2个是在s域的右半平面的，因此系统是不稳定的(4) >> num=[3 1];den=[300 600 50 3 1];G=tf(num,den);eig(G)ans =-1.9152-0.14140.0283 + 0.1073i0.0283 - 0.1073i分析：由以上信息可知，系统的极点有2个是在s域的右半平面的，因此系统是不稳定的(5) >> s=tf('s');G=0.2*(s+2)/(s*(s+0.5)*(s+0.8)*(s+3)+0.2*(s+2));eig(G)ans =-3.0121-1.0000-0.1440 + 0.3348i-0.1440 - 0.3348i分析：由以上信息可知，系统的所有极点都在s域的左半平面，因此系统是稳定的【2】(1) >> num=[-3 2];den=[1 -0.2 -0.25 0.05];H=tf(num,den,'Ts',0.5);abs(eig(H)')ans =0.5000 0.5000 0.2000分析：由以上信息可知，所有特征根的模均小于1，因此该系统是稳定的(2) >> num=[3 -0.39 -0.09];den=[1 -1.7 1.04 0.268 0.024];H=tf(num,den,'Ts',0.5);abs(eig(H)')ans =1.1939 1.1939 0.1298 0.1298分析：由以上信息可知，由于前两个特征根的模均大于1，因此该系统是不稳定的(3) >> num=[1 3 -0.13];den=[1 1.352 0.4481 0.0153 -0.01109 -0.001043];H=tf(num,den,'Ts',0.5);abs(eig(H)')ans =0.8743 0.1520 0.2723 0.2344 0.1230分析：由以上信息可知，所有特征根的模均小于1，因此该系统是稳定的(4) >> num=[2.12 11.76 15.91];den=[1 -7.368 -20.15 102.4 80.39 -340];H=tf(num,den,'Ts',0.5,'Variable','q');abs((eig(H))')ans =8.2349 3.2115 2.3415 2.3432 2.3432分析：由以上信息可知，所有特征根的模均大于1，因此该系统是不稳定的【3】(1) >> A=[-0.2,0.5,0,0,0;0,-0.5,1.6,0,0;0,0,-14.3,85.8,0;0,0,0,-33.3,100;0,0,0,0,-10];eig(A)ans =-0.2000-0.5000-14.3000-33.3000-10.0000分析：由以上信息可知，该连续线性系统的A矩阵的所有特征根的实部均为负数，因此该系统是稳定的(2)>>F=[17,24.54,1,8,15;23.54,5,7,14,16;4,6,13.75,20,22.5589;10.8689,1.2900,19.099,…-4-3.5-3-2.5-2-1.5-1-0.50x 10-6P ole-Zero Map Real Axis (seconds -1)I m a g i n a r y A x i s (s e c o n d s -1)21.896,3;11,18.0898,25,2.356,9];abs(eig(F)') ans =63.7207 23.5393 12.4366 13.3231 19.7275分析：由以上信息可知，该离散系统的F 矩阵的所有特征根的模均大于1，因此该系统是不稳定的 【4】>> A=[-3 1 2 1;0 -4 -2 -1;1 2 -1 1;-1 -1 1 -2]; B=[1 0;0 2;0 3;1 1];C=[1 2 2 -1;2 1 -1 2];D=[0 0;0 0];G=ss(A,B,C,D); tzero(G)pzmap(G)ans =-3.6124-1.2765结论：∴可以得到该系统的 零点为-3.6124、-1.2765 分析：由以上信息可知，【5】>> s=tf('s');Gc=sscanform(G,'ctrl') Go=sscanform(G,'obsv') a =x1 x2 x3 x4 x1 0 1 0 0 x2 0 0 1 0 x3 0 0 0 1 x4 -0.4 -1.4 -4.3 -4.3 b =u1 x1 0 x2 0 x3 0 x4 1 c =x1 x2 x3 x4 y1 0.4 0.2 0 0 d =u1 y1 0Continuous-time state-space model. a =x1 x2 x3 x4x1 0 0 0 -0.4x2 1 0 0 -1.4x3 0 1 0 -4.3x4 0 0 1 -4.3b =u1x1 0.4x2 0.2x3 0x4 0c =x1 x2 x3 x4y1 0 0 0 1d =u1y1 0Continuous-time state-space model.【9】(1)>> num=[18 514 5982 36380 122664 222088 185760 40320];den=[1 36 546 4536 22449 67284 118124 109584 40320];[R1,P1,K1]=residue(num,[den 0]);[R1,P1]ans =-1.2032 -8.0000-1.0472 -7.00000.2000 -6.00000.7361 -5.0000-2.8889 -4.00002.2250 -3.0000-2.0222 -2.00003.0004 -1.00001.0000 0>> [n,d]=rat(R1);sym([n./d]')ans =[ -379/315, -377/360, 1/5, 53/72, -26/9, 89/40, -91/45, 7561/2520, 1][阶跃响应的解析解]y(t)=(-379/315)*e-8t+(-377/360)*e-7t+(1/5)*e-6t+(53/72)*e-5t+(-26/9)*e-4t+(89/40)*e-3t+ (-90/45)*e-2t+(7561/2520)*e-t+1(2) >> num=[18 514 5982 36380 122664 222088 185760 40320];den=[1 36 546 4536 22449 67284 118124 109584 40320];[R2,P2,K2]=residue(num,den);[R2,P2]ans =9.6254 -8.00007.3306 -7.0000-1.2000 -6.0000-3.6806 -5.000011.5556 -4.0000-6.6750 -3.00004.0444 -2.0000-3.0004 -1.0000>> [n,d]=rat(R2);sym([n./d]')ans =[ 3032/315, 887/121, -6/5, -265/72, 104/9, -267/40, 182/45, -7561/2520][脉冲响应的解析解]y(t)=(3032/315)*e-8t+(887/121)*e-7t+(-6/5)*e-6t+(-265/72)*e-5t+(104/9)*e-4t+(-267/40)*e-3t+(182/45)*e-2t+(-7561/2520)*e-t(3) >> syms t;u=sin(3*t+5);Us=laplace(u)Us =(3*cos(5) + s*sin(5))/(s^2 + 9)>> s=tf('s');Us=(3*cos(5)+s*sin(5))/(s^2+9);num=[18 514 5982 36380 122664 222088 185760 40320];den=[1 36 546 4536 22449 67284 118124 109584 40320];G=tf(num,den); Y=Us*G;num=Y.num{1}; den=Y.den{1};[R3,P3,K3]=residue(num,den); [R3,P3]ans =1.1237 -8.00000.9559 -7.0000-0.1761 -6.0000-0.6111 -5.00002.1663 -4.0000-1.1973 - 0.0010i 0.0000 + 3.0000i-1.1973 + 0.0010i 0.0000 - 3.0000i-1.3824 -3.00000.8614 -2.0000-0.5430 -1.0000>> [n,d]=rat(R3);sym([n./d]')ans =[109/97, 282/295, -59/335, -965/1579, 951/439, - 449/375 + (18*i)/17981, - 449/375 - (18*i)/17981, -1663/1203, 317/368, -82/151]Linear Simulation Results Time (seconds)A m p l i t u d e [正弦信号时域响应的解析解]y(t)=(109/97)*e -8t +(282/295)*e -7t +(-59/335)*e -6t +(-965/1579)*e -5t +(-449/375)*e -4t +(-1663/1203)*e -3t +(317/368)*e -2t +(-82/151)*e -t -2.3947sin(3t)[输出波形]>> num=[18 514 5982 36380 122664 222088 185760 40320];den=[1 36 546 4536 22449 67284 118124 109584 40320]; G=tf(num,den); t=[1:.1:20]';u=sin(3*t+5); lsim(G,u,t);分析：由解析解可知，输出信号的稳态部分是振荡的，并且其幅值与相位始终 在到达稳态的时候保持不变，因此 右图所示的输出波形与解析解所得的结论是一致的【10】(1)因为PI 或PID 控制器均含有Ki/s 节，则当Kp →∞，即|e(t)|一环节后，如果要求|e(t)|→0(2)不稳定系统能用PI 或PID 在积分控制中，控制器的输出与输入误差信号的积分成正比关系。

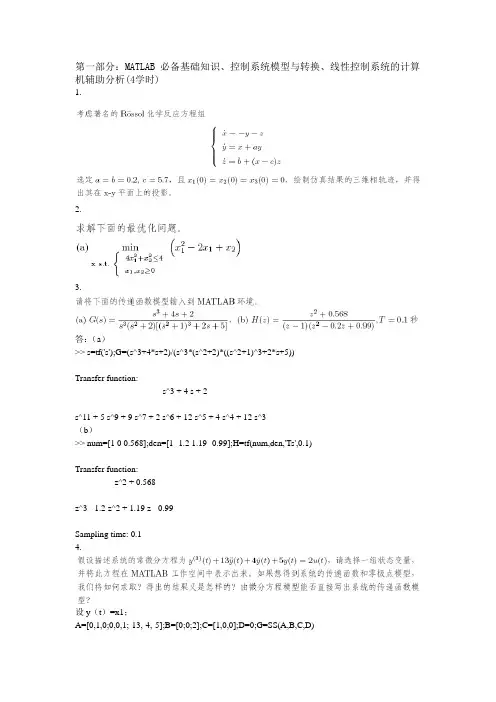

第一部分：MATLAB 必备基础知识、控制系统模型与转换、线性控制系统的计算机辅助分析(4学时)1.2.3.答：（a）>> s=tf('s');G=(s^3+4*s+2)/(s^3*(s^2+2)*((s^2+1)^3+2*s+5))Transfer function:s^3 + 4 s + 2------------------------------------------------------s^11 + 5 s^9 + 9 s^7 + 2 s^6 + 12 s^5 + 4 s^4 + 12 s^3（b）>> num=[1 0 0.568];den=[1 -1.2 1.19 -0.99];H=tf(num,den,'Ts',0.1)Transfer function:z^2 + 0.568-----------------------------z^3 - 1.2 z^2 + 1.19 z - 0.99Sampling time: 0.14.设y（t）=x1；A=[0,1,0;0,0,1;-13,-4,-5];B=[0;0;2];C=[1,0,0];D=0;G=SS(A,B,C,D)a =x1 x2 x3x1 0 1 0x2 0 0 1x3 -13 -4 -5b =u1x1 0x2 0x3 2c =x1 x2 x3y1 1 0 0d =u1y1 0Continuous-time model.传递函数模型：对式子两联进行拉氏变换，G（s）=2/(s^3+13*s^2+4*s+5)对分子分母进行分解因式处理5.进行Z变换6.s=tf('s');syms J Kps Ki;G=(s+1)/(J*s^2+2*s+5);Gc=(Kps+Ki)/s;H=1;GG=feedback(G*Gc,H) 7.（a）s=tf('s');G=(211.87*s+317.64)/((s+20)*(s+94.34)*(s+0.1684));Gc=(169.6*s+400)/s/(s+4);H=1/(0. 01*s+1);GG=feedback(G*Gc,H)Transfer function:359.3 s^3 + 3.732e004 s^2 + 1.399e005 s + 127056----------------------------------------------------------------------------------0.01 s^6 + 2.185 s^5 + 142.1 s^4 + 2444 s^3 + 4.389e004 s^2 + 1.399e005 s + 1270568．Ga=feedback(1/s^2,50);G1=feedback((1/(s+1))*(s/(s^2+2)),(4*s+2)/((s+1)^2));G2=feedback(Ga* G1,(s^2+2)/(s^3+14));G=3*G2Transfer function:3 s^6 + 6 s^5 + 3 s^4 + 42 s^3 + 84 s^2 + 42 s-----------------------------------------------------------------------------------------------------s^10 + 3 s^9 + 55 s^8 + 175 s^7 + 300 s^6 + 1323 s^5 + 2656 s^4 + 3715 s^3 + 7732 s^2 + 5602 s + 14009.>> s=tf('s');G=(s+1)^2*(s^2+2*s+400)/(s+5)^2/(s^2+3*s+100)/(s^2+3*s+2500)Transfer function:s^4 + 4 s^3 + 405 s^2 + 802 s + 400-------------------------------------------------------s^6 + 16 s^5 + 2694 s^4 + 34040 s^3 + 393225 s^2+ 2.695e006 s + 6.25e006>> step(G)s=tf('s');G=(s+1)^2*(s^2+2*s+400)/(s+5)^2/(s^2+3*s+100)/(s^2+3*s+2500);G1=c2d(G,0.01)Transfer function:4.716e-005 z^5 - 0.0001396 z^4 + 9.596e-005 z^3 + 8.18e-005 z^2 - 0.0001289 z + 4.355e-005 ------------------------------------------------------------------------------------------z^6 - 5.592 z^5 + 13.26 z^4 - 17.06 z^3 + 12.58 z^2 - 5.032 z + 0.8521>> step(G1)Sampling time: 0.01>> s=tf('s');G=(s+1)^2*(s^2+2*s+400)/(s+5)^2/(s^2+3*s+100)/(s^2+3*s+2500);G1=c2d(G,0.1) Transfer function:0.0003982 z^5 - 0.0003919 z^4 - 0.000336 z^3+ 0.0007842 z^2 - 0.000766 z + 0.0003214-------------------------------------------------------z^6 - 2.644 z^5 + 4.044 z^4 - 3.94 z^3 + 2.549 z^2- 1.056 z + 0.2019Sampling time: 0.1>> step(G1)>> s=tf('s');G=(s+1)^2*(s^2+2*s+400)/(s+5)^2/(s^2+3*s+100)/(s^2+3*s+2500);G1=c2d(G,1) Transfer function:8.625e-005 z^5 - 4.48e-005 z^4 + 6.545e-006 z^3+ 1.211e-005 z^2 - 3.299e-006 z + 1.011e-007-------------------------------------------------------z^6 - 0.0419 z^5 - 0.07092 z^4 - 0.0004549 z^3+ 0.002495 z^2 - 3.347e-005 z + 1.125e-007Sampling time: 1>> step(G1)10.（a）>> s=tf('s');G=1/(s^3+2*s^2+s+2);eig(G)ans =-2.00000.0000 + 1.0000i0.0000 - 1.0000i临界稳定（b）>> s=tf('s');G=1/(6*s^4+3*s^3+2*s^2+s+1);eig(G) ans =-0.4949 + 0.4356i-0.4949 - 0.4356i0.2449 + 0.5688i0.2449 - 0.5688i不稳定（c）>> s=tf('s');G=1/(s^4+s^3-3*s^2-s+2);eig(G)ans =-2.0000-1.00001.00001.0000不稳定11.（a）>> z=tf('z');G=(-3*z+2)/(z^3-0.2*z^2-0.25*z+0.05);abs(eig(G))ans =0.50000.50000.2000稳定（b）z=tf('z');G=(3*z^2-0.39*z-0.09)/(z^4-1.7*z^3+1.04*z^2+0.268*z+0.024);abs(eig(G)) ans =1.19391.19390.12980.1298不稳定12.求矩阵A的特征根，判断其特征根是否全具有负实部，则稳定13.14.15.16.17.第二部分：Simulink 在系统仿真中的应用、控制系统计算机辅助设计、控制工程中的仿真技术应用（4 学时）3.4.5.6.7.8.9.。

第1章控制系统计算机辅助设计概述第2章 MATLAB语言程序设计基础第3章线性控制系统的数学模型第4章线性控制系统的计算机辅助分析第5章 Simulink在系统仿真中的应用第6章控制系统计算机辅助设计第1章控制系统计算机辅助设计概述【1】/已阅，略【2】已阅，略【3】已经掌握help命令和Help菜单的使用方法【4】区别：MATLAB语言实现矩阵的运算非常简单迅速，且效率很高，而用其他通用语言则不然，很多通用语言所实现的矩阵运算都是对矩阵维数具有一点限制的，即使限制稍小的，但凡维数过大，就会造成运算上的溢出出错或者运算出错，甚至无法处理数据的负面结果【5】【8】(1)输入激励为正弦信号(2)输入激励为脉冲模拟信号(3)输入激励为时钟信号(4) 输入激励为随机信号(5) 输入激励为阶跃信号δ=0.3δ=0.05δ=0.7结论：随着非线性环节的死区增大，阶跃响应曲线的围逐渐被压缩，可以想象当死区δ足够大时，将不再会有任何响应产生。

所以可以得到结论，在该非线性系统中，死区的大小可以改变阶跃响应的幅值和超调量。

死区越大，幅值、超调量将越小，而调整时间几乎不受其影响第2章 MATLAB语言程序设计基础【1】>> A=[1 2 3 4;4 3 2 1;2 3 4 1;3 2 4 1]A =1 2 3 44 3 2 12 3 4 13 24 1>>B=[1+4i,2+3i,3+2i,4+i;4+i,3+2i,2+3i,1+4i;2+3i,3+2i,4+i,1+4i;3+2i,2+3i,4+i,1+4i]B =1.0000 + 4.0000i2.0000 +3.0000i 3.0000 + 2.0000i4.0000 + 1.0000i4.0000 + 1.0000i 3.0000 + 2.0000i 2.0000 + 3.0000i 1.0000 + 4.0000i2.0000 +3.0000i 3.0000 + 2.0000i4.0000 + 1.0000i 1.0000 + 4.0000i3.0000 + 2.0000i 2.0000 + 3.0000i4.0000 + 1.0000i 1.0000 + 4.0000i >> A(5,6)=5A =1 2 3 4 0 04 3 2 1 0 02 3 4 1 0 03 24 1 0 00 0 0 0 0 5∴若给出命令A(5,6)=5则矩阵A的第5行6列将会赋值为5，且其余空出部分均补上0作为新的矩阵A，此时其阶数为5×6【2】相应的MATLAB命令：B=A(2:2:end,:)>> A=magic(8)A =64 2 3 61 60 6 7 579 55 54 12 13 51 50 1617 47 46 20 21 43 42 2440 26 27 37 36 30 31 3332 34 35 29 28 38 39 2541 23 22 44 45 19 18 4849 15 14 52 53 11 10 568 58 59 5 4 62 63 1>> B=A(2:2:end,:)B =9 55 54 12 13 51 50 1640 26 27 37 36 30 31 3341 23 22 44 45 19 18 488 58 59 5 4 62 63 1∴从上面的运行结果可以看出，该命令的结果是正确的【3】>> syms x s; f=x^5+3*x^4+4*x^3+2*x^2+3*x+6f =x^5 + 3*x^4 + 4*x^3 + 2*x^2 + 3*x + 6>> [f1,m]=simple(subs(f,x,(s-1)/(s+1)))f1 =19 - (72*s^4 + 120*s^3 + 136*s^2 + 72*s + 16)/(s + 1)^5m =simplify(100)【4】>> i=0:63; s=sum(2.^sym(i))s =615【5】>> for i=1:120if(i==1|i==2) a(i)=1;else a(i)=a(i-1)+a(i-2);endif(i==120) a=sym(a); disp(a); endend[ 1, 1, 2, 3, 5, 8, 13, 21, 34, 55, 89, 144, 233, 377, 610, 987, 1597, 2584, 4181, 6765, 10946, 17711, 28657, 46368, 75025, 121393, 196418, 317811, 514229, 832040, 1346269, 2178309, 3524578, 5702887, 9227465, 14930352, 24157817, 39088169, 63245986, 102334155, 165580141, 267914296, 433494437, 701408733, 1134903170, 1836311903, 2971215073, 4807526976, 7778742049, , , , , , 5, 7, 2, 9, 1, 20, 61, 81, 42, 723, 565, 288, 853, 141, 0994, 9135, 0129, 9264, 9393, 28657, 78050, 06707, 84757, 91464, , , , , , 8, 5, 3, 8, 31, 89, 20, 09, 29, 738, 167, 905, 072, 977, 6049, 9026, 5075, 4101, 9176, 83277, 82453, 65730, 48183, 413913, 662096, 076009, 738105, 814114, 0552219, 6366333, 6918552, 3284885, 0203437, 93488322, 23691759, 17180081, 40871840]【6】>>k=1;for i=2:1000for j=2:iif rem(i,j)==0if j<i, break;endif j==i, A(k)=i; k=k+1; break; endendendenddisp(A);Columns 1 through 132 3 5 7 11 13 17 19 23 29 31 37 41 Columns 14 through 2643 47 53 59 61 67 71 73 79 83 89 97 101 Columns 27 through 39103 107 109 113 127 131 137 139 149 151 157 163 167 Columns 40 through 52173 179 181 191 193 197 199 211 223 227 229 233 239 Columns 53 through 65241 251 257 263 269 271 277 281 283 293 307 311 313 Columns 66 through 78317 331 337 347 349 353 359 367 373 379 383 389 397 Columns 79 through 91401 409 419 421 431 433 439 443 449 457 461 463 467 Columns 92 through 104479 487 491 499 503 509 521 523 541 547 557 563 569 Columns 105 through 117571 577 587 593 599 601 607 613 617 619 631 641 643 Columns 118 through 130647 653 659 661 673 677 683 691 701 709 719 727 733 Columns 131 through 143739 743 751 757 761 769 773 787 797 809 811 821 823 Columns 144 through 156827 829 839 853 857 859 863 877 881 883 887 907 911 Columns 157 through 168919 929 937 941 947 953 967 971 977 983 991 997【7】说明：h和D在MATLAB中均应赋值，否则将无法实现相应的分段函数功能syms x; h=input(‘h=’); D=input(‘D=’);y=h.*(x>D)+(h.*x/D).*(abs(x)<=D)-h.*(x<-D)【10】function y=fib(k)if nargin~=1,error('出错：输入变量个数过多，输入变量个数只允许为1！');endif nargout>1,error('出错：输出变量个数过多！');endif k<=0,error('出错：输入序列应为正整数！');endif k==1|k==2,y=1;else y=fib(k-1)+fib(k-2);endend【13】-1-0.500.51-1-0.8-0.6-0.4-0.200.20.40.60.81【14】>> t=[-1:0.001:-0.2,-0.1999:0.0001:0.1999,0.2:0.001:1]; y=sin(1./t); plot(t,y);grid on;-1-0.8-0.6-0.4-0.20.20.40.60.81-1-0.8-0.6-0.4-0.200.20.40.60.81【15】(1) >> t=-2*pi:0.01:2*pi; r=1.0013*t.^2;polar(t,r);axis('square')90270180(2) >> t=-2*pi:0.001:2*pi; r=cos(7*t/2);polar(t,r);axis('square')2700902701800(3) >> t=-2*pi:0.001:2*pi;r=sin(t)./t;polar(t,r);axis('square')90180【17】(1)z=xy>> [x,y]=meshgrid(-3:0.01:3,-3:0.01:3);z=x.*y;mesh(x,y,z);>> contour3(x,y,z,50);-2-112-22-10-5510(1)z =sin(xy )>> [x,y]=meshgrid(-3:0.01:3,-3:0.01:3); z=sin(x.*y);mesh(x,y,z);>> contour3(x,y,z,50);-2-112-22第3章 线性控制系统的数学模型【1】(1) >> s=tf('s');G=(s^2+5*s+6)/(((s+1)^2+1)*(s+2)*(s+4)) Transfer function:s^2 + 5 s + 6--------------------------------s^4 + 8 s^3 + 22 s^2 + 28 s + 16(2) >> z=tf('z',0.1);H=5*(z-0.2)^2/(z*(z-0.4)*(z-1)*(z-0.9)+0.6) Transfer function:5 z^2 - 2 z + 0.2---------------------------------------z^4 - 2.3 z^3 + 1.66 z^2 - 0.36 z + 0.6 Sampling time (seconds): 0.1【2】(1)该方程的数学模型>> num=[6 4 2 2];den=[1 10 32 32];G=tf(num,den)Transfer function:6 s^3 + 4 s^2 + 2 s + 2------------------------s^3 + 10 s^2 + 32 s + 32(2)该模型的零极点模型>> G=zpk(G)Zero/pole/gain:6 (s+0.7839) (s^2 - 0.1172s + 0.4252)-------------------------------------(s+4)^2 (s+2)(3)由微分方程模型可以直接写出系统的传递函数模型【5】(1) >> P=[0;0;-5;-6;-i;i];Z=[-1+i;-1-i];G=zpk(Z,P,8)Zero/pole/gain:8 (s^2 + 2s + 2)-------------------------s^2 (s+5) (s+6) (s^2 + 1)(2) P=[0;0;0;0;0;8.2];Z=[-3.2;-2.6];H=zpk(Z,P,1,'Ts',0.05,'Variable','q')Zero/pole/gain:(q+3.2) (q+2.6)---------------q^5 (q-8.2)Sampling time (seconds): 0.05【8】(1)闭环系统的传递函数模型>> s=tf('s');G=10/(s+1)^3;Gpid=0.48*(1+1/(1.814*s)+0.4353*s/(1+0.4353*s));G1=feedback(Gpid*G,1)Transfer function:7.58 s^2 + 10.8 s + 4.8-------------------------------------------------------------- 0.7896 s^5 + 4.183 s^4 + 7.811 s^3 + 13.81 s^2 + 12.61 s + 4.8(2)状态方程的标准型实现>> G1=ss(G1)a =x1 x2 x3 x4 x5x1 -5.297 -2.473 -2.186 -0.9981 -0.7598x2 4 0 0 0 0x3 0 2 0 0 0x4 0 0 2 0 0x5 0 0 0 0.5 0b =u1x1 2x2 0x3 0x4 0x5 0c =x1 x2 x3 x4 x5y1 0 0 0.6 0.4273 0.3799d =u1y1 0Continuous-time state-space model.(3)零极点模型>> G1=zpk(G1)Zero/pole/gain:9.6 (s^2 + 1.424s + 0.6332)--------------------------------------------------------(s+3.591) (s^2 + 1.398s + 0.6254) (s^2 + 0.309s + 2.707)【11】>> Ga=feedback(s/(s^2+2)*1/(s+1),(4*s+2)/(s+1)^2);Gb=feedback(1/s^2,50);G=3*feedback(Gb*Ga,(s^2+2)/(s^3+14))Transfer function:3 s^6 + 6 s^5 + 3 s^4 + 42 s^3 + 84 s^2 + 42 s---------------------------------------------------------------------------s^10 + 3 s^9 + 55 s^8 + 175 s^7 + 300 s^6 + 1323 s^5 + 2656 s^4 + 3715 s^3+ 7732 s^2 + 5602 s + 1400【13】c1=feedback(G5*G4,H3)=G5*G4/(1+G5*G4*H3)c2=feedback(G3,H4*G4)=G3/(1+G3*H4*G4)c3=feedback(c2*G2,H2)=c2*G2/(1+c2*G2*H2)=G3*G2/(1+G3*H4*G4+G3*G2*H1)G=feedback(G6*c1*c3*G1,H1)=G6*c1*c3*G1/(1+ G6*c1*c3*G1*H1)=G6*G5*G4*G3*G2*G1/(1+G3*H4*G4+G3*G2*H1+G5*G4*H3+G5*G4*H3*G3*H4*G4+G5*G4*H3*G3* G2*H1+G6*G5*G4*G3*G2*G1*H1)【14】>> s=tf('s');c1=feedback(0.21/(1+0.15*s),0.212*130/s);c2=feedback(c1*70/(1+0.0067*s)*(1+0.15*s)/(0.051*s),0.1/(1+0.01*s));G=(1/(1+0.01*s))*feedback(130/s*c2*1/(1+0.01*s)*(1+0.17*s)/(0.085*s),0.0044/(1+ 0.01*s))Transfer function:0.004873 s^5 + 1.036 s^4 + 61.15 s^3 + 649.7 s^2 + 1911 s--------------------------------------------------------------------------- 4.357e-014 s^10 + 2.422e-011 s^9 + 5.376e-009 s^8 + 6.188e-007 s^7+ 4.008e-005 s^6 + 0.001496 s^5 + 0.03256 s^4 + 0.4191 s^3+ 2.859 s^2 + 8.408 s 第4章线性控制系统的计算机辅助分析【1】(1) >> num=[1];den=[3 2 1 2];G=tf(num,den);eig(G)ans =-1.00000.1667 + 0.7993i0.1667 - 0.7993i分析：由以上信息可知，系统的极点有2个是在s域的右半平面的，因此系统是不稳定的(2) >> num=[1];den=[6 3 2 1 1];G=tf(num,den);eig(G)ans =-0.4949 + 0.4356i-0.4949 - 0.4356i0.2449 + 0.5688i0.2449 - 0.5688i分析：由以上信息可知，系统的极点有2个是在s域的右半平面的，因此系统是不稳定的(3) >> num=[1];den=[1 1 -3 -1 2];G=tf(num,den);eig(G)ans =-2.0000-1.00001.00001.0000分析：由以上信息可知，系统的极点有2个是在s域的右半平面的，因此系统是不稳定的(4) >> num=[3 1];den=[300 600 50 3 1];G=tf(num,den);eig(G)ans =-1.9152-0.14140.0283 + 0.1073i0.0283 - 0.1073i分析：由以上信息可知，系统的极点有2个是在s域的右半平面的，因此系统是不稳定的(5) >> s=tf('s');G=0.2*(s+2)/(s*(s+0.5)*(s+0.8)*(s+3)+0.2*(s+2));eig(G)ans =-3.0121-1.0000-0.1440 + 0.3348i-0.1440 - 0.3348i分析：由以上信息可知，系统的所有极点都在s域的左半平面，因此系统是稳定的【2】(1) >> num=[-3 2];den=[1 -0.2 -0.25 0.05];H=tf(num,den,'Ts',0.5);abs(eig(H)')ans =0.5000 0.5000 0.2000分析：由以上信息可知，所有特征根的模均小于1，因此该系统是稳定的(2) >> num=[3 -0.39 -0.09];den=[1 -1.7 1.04 0.268 0.024];H=tf(num,den,'Ts',0.5);abs(eig(H)')ans =1.1939 1.1939 0.1298 0.1298分析：由以上信息可知，由于前两个特征根的模均大于1，因此该系统是不稳定的(3) >> num=[1 3 -0.13];den=[1 1.352 0.4481 0.0153 -0.01109 -0.001043];H=tf(num,den,'Ts',0.5);abs(eig(H)')ans =0.8743 0.1520 0.2723 0.2344 0.1230分析：由以上信息可知，所有特征根的模均小于1，因此该系统是稳定的(4) >> num=[2.12 11.76 15.91];den=[1 -7.368 -20.15 102.4 80.39 -340];H=tf(num,den,'Ts',0.5,'Variable','q');abs((eig(H))')ans =8.2349 3.2115 2.3415 2.3432 2.3432分析：由以上信息可知，所有特征根的模均大于1，因此该系统是不稳定的【3】(1) >>-4-3.5-3-2.5-2-1.5-1-0.50x 10-6P ole-Zero Map Real Axis (seconds -1)I m a g i n a r y A x i s (s e c o n d s -1)A=[-0.2,0.5,0,0,0;0,-0.5,1.6,0,0;0,0,-14.3,85.8,0;0,0,0,-33.3,100;0,0,0,0,-10]; eig(A) ans =-0.2000 -0.5000 -14.3000 -33.3000 -10.0000分析：由以上信息可知，该连续线性系统的A 矩阵的所有特征根的实部均为负数，因此该系统是稳定的(2)>>F=[17,24.54,1,8,15;23.54,5,7,14,16;4,6,13.75,20,22.5589;10.8689,1.2900,19.099,…21.896,3;11,18.0898,25,2.356,9];abs(eig(F)') ans =63.7207 23.5393 12.4366 13.3231 19.7275分析：由以上信息可知，该离散系统的F 矩阵的所有特征根的模均大于1，因此该系统是不稳定的【4】>> A=[-3 1 2 1;0 -4 -2 -1;1 2 -1 1;-1 -1 1 -2]; B=[1 0;0 2;0 3;1 1];C=[1 2 2 -1;2 1 -1 2];D=[0 0;0 0];G=ss(A,B,C,D); tzero(G)pzmap(G)ans =-3.6124-1.2765结论：∴可以得到该系统的 零点为-3.6124、-1.2765分析：由以上信息可知，系统的特征根的实部均位于s 域的左半平面，因此该系统是稳定的>> s=tf('s');G=0.2*(s+2)/(s*(s+0.5)*(s+0.8)*(s+3)+0.2*(s+2)); Gc=sscanform(G,'ctrl')Go=sscanform(G,'obsv')a =x1 x2 x3 x4x1 0 1 0 0x2 0 0 1 0x3 0 0 0 1x4 -0.4 -1.4 -4.3 -4.3b =u1x1 0x2 0x3 0x4 1c =x1 x2 x3 x4y1 0.4 0.2 0 0d =u1y1 0Continuous-time state-space model.a =x1 x2 x3 x4x1 0 0 0 -0.4x2 1 0 0 -1.4x3 0 1 0 -4.3x4 0 0 1 -4.3b =u1x1 0.4x2 0.2x3 0x4 0c =x1 x2 x3 x4y1 0 0 0 1d =u1y1 0Continuous-time state-space model.(1)>> num=[18 514 5982 36380 122664 222088 185760 40320];den=[1 36 546 4536 22449 67284 118124 109584 40320];[R1,P1,K1]=residue(num,[den 0]);[R1,P1]ans =-1.2032 -8.0000-1.0472 -7.00000.2000 -6.00000.7361 -5.0000-2.8889 -4.00002.2250 -3.0000-2.0222 -2.00003.0004 -1.00001.0000 0>> [n,d]=rat(R1);sym([n./d]')ans =[ -379/315, -377/360, 1/5, 53/72, -26/9, 89/40, -91/45, 7561/2520, 1][阶跃响应的解析解]y(t)=(-379/315)*e-8t+(-377/360)*e-7t+(1/5)*e-6t+(53/72)*e-5t+(-26/9)*e-4t+(89/40)*e-3t +(-90/45)*e-2t+(7561/2520)*e-t+1(2) >> num=[18 514 5982 36380 122664 222088 185760 40320];den=[1 36 546 4536 22449 67284 118124 109584 40320];[R2,P2,K2]=residue(num,den);[R2,P2]ans =9.6254 -8.00007.3306 -7.0000-1.2000 -6.0000-3.6806 -5.000011.5556 -4.0000-6.6750 -3.00004.0444 -2.0000-3.0004 -1.0000>> [n,d]=rat(R2);sym([n./d]')ans =[ 3032/315, 887/121, -6/5, -265/72, 104/9, -267/40, 182/45, -7561/2520][脉冲响应的解析解]y(t)=(3032/315)*e-8t+(887/121)*e-7t+(-6/5)*e-6t+(-265/72)*e-5t+(104/9)*e-4t+(-267/40) *e-3t+Linear Simulation ResultsA m p l i t u d e(182/45)*e -2t +(-7561/2520)*e -t(3) >> syms t;u=sin(3*t+5); Us=laplace(u) Us =(3*cos(5) + s*sin(5))/(s^2 + 9) >> s=tf('s');Us=(3*cos(5)+s*sin(5))/(s^2+9);num=[18 514 5982 36380 122664 222088 185760 40320]; den=[1 36 546 4536 22449 67284 118124 109584 40320]; G=tf(num,den); Y=Us*G; num=Y.num{1}; den=Y.den{1};[R3,P3,K3]=residue(num,den); [R3,P3] ans =1.1237 -8.0000 0.9559 -7.0000 -0.1761 -6.0000 -0.6111 -5.00002.1663 -4.0000 -1.1973 - 0.0010i 0.0000 +3.0000i -1.1973 + 0.0010i 0.0000 - 3.0000i -1.3824 -3.0000 0.8614 -2.0000 -0.5430 -1.0000 >> [n,d]=rat(R3); sym([n./d]') ans =[109/97, 282/295, -59/335, -965/1579, 951/439, - 449/375 + (18*i)/17981, - 449/375 - (18*i)/17981, -1663/1203, 317/368, -82/151] [正弦信号时域响应的解析解]y(t)=(109/97)*e -8t+(282/295)*e -7t+(-59/335)*e -6t+(-965/1579)*e -5t+(-449/375)*e -4t+(-1663/1203)*e -3t +(317/368)*e -2t +(-82/151)*e -t-2.3947sin(3t) [输出波形]>> num=[18 514 5982 36380 122664 222088 185760 40320]; den=[1 36 546 4536 22449 67284 118124 109584 40320];G=tf(num,den); t=[1:.1:20]';u=sin(3*t+5); lsim(G,u,t);分析：由解析解可知，输出信号的稳态 部分是振荡的，并且其幅值与相位始终 在到达稳态的时候保持不变，因此 右图所示的输出波形与解析解所得的结论是一致的【10】(1)因为PI 或PID 控制器均含有Ki/s 项，这是一个对误差信号的积分环节，假设去掉这一环节，则当Kp →∞，即|e(t)|很小也会存在较大扰动，这会影响到系统的动态特性；当加入这一环节后，如果要求|e(t)|→0，则控制器输出u(t)会由Ki/s 环节得到一个常值，此时系统可以获得较好的动态特性，因此这两个控制器可以消除闭环系统的阶跃响应的稳态误差(2)不稳定系统能用PI 或PID 控制器消除稳态误差。

《控制系统仿真与CAD》课程教学大纲一、课程基本信息二、理论教学内容及基本要求1 控制系统仿真与计算机辅助设计概述（1.5学时）1.1 为什么采用MATLAB语言？1.2 课程的主要结构1.3 控制系统计算机辅助设计方法概述2 MATLAB 必备基础知识（2.5学时）2.1 MATLAB 语言程序设计基础了解MATLAB 数据结构并掌握基本语句结构，包括直接赋值语句和函数调用语句。

了解并掌握循环语句结构、条件语句结构、开关语句结构以及与众不同的试探语句。

2.2 MATLAB 语言图形绘制方法掌握二维图形和三维图形绘制命令与函数与各种图形的绘制方法，可以将实验结果和仿真结果用可视的形式显示出来。

2.3 图形用户界面设计技术3 科学运算问题的MATLAB求解（4学时）掌握MATLAB 语言在线性代数问题、微分方程问题及最优化问题中的应用，系统地了解数学运算问题的MATLAB 求解方法。

4 线性控制系统的数学模型（7学时）4.1 线性连续系统的数学模型输入了解基本的数学模型，并掌握这些模型在MATLAB 环境下的表示方法及多变量系统的表示方法。

4.2 线性离散系统的数学模型输入了解基本的数学模型，并掌握这些模型在MATLAB 环境下的表示方法。

4.3 系统模型的相互转换掌握基于MATLAB 的系统模型转换方法，如连续与离散系统之间的相互转换和状态方程转换成传递函数模型的方法，以及转换成状态方程模型的各种实现方法。

4.4 方框图模型的化简了解三类典型的连接结构：串联、并联和反馈连接，并掌握模块输入、输出从一个节点移动到另一个节点所必需的等效变换及复杂系统的等效变换和化简。

4.5 线性系统的模型降阶了解线性系统的模型降阶的原理与实现。

4.6 线性系统的模型辨识了解线性系统的模型辨识的原理与实现。

5 线性控制系统的计算机辅助分析（5学时）5.1 线性系统定性分析了解系统稳定性的判定方法和系统的可控性和可观测性等系统性质的分析，并掌握其他的各种标准型实现。

0.720.58 0.44 0.3 0.140.84 -0.920.988 6 4 2■-0.980.920.840.72 0.58 0.44 0.30.14I』y L -'ii5-1设控制系统的开环传递函数为K(s+1) 2s(s-1)(s 4s 16)试画出该系统的根轨迹。

解：在Matlab 窗口中输入下列命令:nu m=[1 1]; a=[1 0]; b=[1 -1]; c=[1 4 16]; d=c onv (a,b); den=conv (d,c); rlocus( nu m,de n) grid on可得到系统的根轨迹如下图所示：G(s)H (s)二ORoot Locus6 4 2 WUPXA VFanroa H5-2某反馈控制系统的开环传递函数为G s H s 二 2s(s+4 X s +4s十20) 试绘制其根轨迹。

解：在MATLAB命令窗口中输入下列命令：num=1;de n=co nv(co nv([1,0],[1,4]),[1,4,20]);rlocus( nu m,de n)grid on运行结果为：Root Locusvyanroa 卩0.940.9858 6 4 20.9850.940.860.76 0.64 0.5 0.34 0.16I I II0.76 0.640.860.5 0.34 0.16o5-3 ■已知某系统传递函数为180( s 1) W(… 严一-(s 1)[( )2 2 0.3 s 1]40 200 200 试绘制其伯德图。

解：分子分母同乘100*200得到、—、80x200(s+100)W(s) P(2.5s 100)( s 2 0.3s 200)200在Matlab窗口中输入下列命令：k=80*200;nu m=[1 100];a=[2.5 100];b=[(1/200) 2*0.3 200];den=conv (a,b);w=logspace(-1,1,100);[m,p]=bode(k* nu m,de n, w);subplot(2,1,1);semilogx(w,20*log10(m));grid;xlabel('Freque ncy(rad/sec)');ylabel('Gai n(dB)');subplot(2,1,2);semilogx(w,p);grid;xlabel('Freque ncy(rad/s)');ylabel('Phase(deg)');可绘制该系统的伯德图如下所示。
