信号通过线性系统的特性分析
- 格式:docx
- 大小:369.71 KB
- 文档页数:8
信号与线性系统分析2篇第一篇:信号与线性系统分析信号与线性系统是掌握通信工程、信息工程等领域的基础,也是现代科技的重要组成部分。
本篇文章将从信号的定义、分类、性质和线性系统的特征、分类、性质等方面进行分析。
一、信号的定义信号是某个量在时间、空间及其他变化方面的变化表现,是信息载体。
它可以是物理量、电信号、声音、光线等形式。
信号常被分为模拟信号和数字信号两种。
二、信号的分类1. 持续信号和瞬时信号:根据信号持续时间的长短进行分类。
持续信号是指信号在一段时间内有实际意义,例如正弦信号;瞬时信号是指信号只在某个时刻有信号,例如冲激信号。
2. 同期信号和非同期信号:根据信号之间的时间关系进行分类。
同期信号是指多个信号之间存在频率的整数倍关系,例如正弦波的频率为120Hz、240Hz、360Hz等的多个正弦波;非同期信号是指没有频率整数倍关系的信号,例如正弦波的频率为60Hz和220Hz的两个正弦波。
3. 连续信号和离散信号:根据信号定义域的连续性进行分类。
连续信号是指信号定义域是连续的,可以取任意值的信号,例如正弦波;离散信号是指信号定义域是离散的,只能取整数值的信号,例如数字信号。
三、信号的性质1. 周期性:如果信号在一定时间内重复出现,则称该信号具有周期性。
周期长度是连续信号交替出现的最短时间间隔。
2. 带限性:信号在频谱上存在一定的范围,称为信号的带限。
例如人耳可接受的声音频率范围是20Hz到20kHz,超出这个范围的频率对人耳无法感知。
3. 能量和功率:信号的能量是指信号在时间上的总和,定义为E = ∫(|x(t)|²)dt;功率是指单位时间内信号的能量,定义为P = E/T,其中T是时间长度。
四、线性系统的特征线性系统是指具有线性关系的系统,即输入信号和输出信号之间存在函数关系,并且满足叠加原则和比例原则。
线性系统有两种,时不变系统和时变系统。
一、时不变系统时不变系统是指在某个时间点的输入信号和某个时间点的输出信号之间存在固定的函数关系,即系统的参数不随时间变化。
信号与系统中的线性系统特性分析一、引言在信号与系统的研究中,线性系统是非常重要的概念。
线性系统具有许多特性,包括线性性质、时域特性和频域特性等。
本文将详细分析线性系统的特性,包括线性性质、时域特性和频域特性。
二、线性性质线性性质是线性系统最基本的特性之一。
线性系统满足两个重要的性质,即线性叠加性和齐次性。
线性叠加性表明线性系统对输入信号的加权和具有相应的输出信号的加权和关系。
齐次性表示线性系统对于输入信号的缩放会导致输出信号的缩放。
三、时域特性时域特性是描述线性系统在时域上的行为。
常见的时域特性包括冲击响应、单位阶跃响应和频率响应等。
冲击响应是指当输入信号为单位冲激函数时,线性系统的输出信号。
单位阶跃响应是指当输入信号为单位阶跃函数时,线性系统的输出信号。
频率响应是指线性系统对不同频率的输入信号的响应。
四、频域特性频域特性是描述线性系统在频域上的行为。
常见的频域特性包括频率响应、幅频特性和相频特性等。
频率响应是指线性系统对不同频率的输入信号的响应。
幅频特性是指频率响应的振幅随频率变化的特性。
相频特性是指频率响应的相位随频率变化的特性。
五、线性系统的稳定性线性系统的稳定性是指系统对于输入信号的响应是否有界。
稳定性是判断线性系统是否能够长时间运行的重要指标。
常见的稳定性分析方法有极点分析法和BIBO稳定性分析法等。
六、应用举例线性系统的特性分析在实际应用中有着广泛的应用。
例如,在音频处理中,对音频信号的增强、滤波和降噪等处理都需要对线性系统的特性进行分析和设计。
在通信系统中,传输信道可以被看作是线性系统,对通信信号的传输特性进行分析可以优化通信系统的性能。
七、总结本文详细分析了信号与系统中线性系统的特性,包括线性性质、时域特性和频域特性等。
线性系统在信号与系统的研究和实际应用中具有重要作用。
通过对线性系统特性的分析,可以更好地理解和设计信号与系统。
理解线性系统的特性对于工程领域中的信号处理、通信系统设计以及控制系统分析都具有重要的意义。
实验二线性系统分析一、实验目的通过实验,掌握线性系统的特性和分析方法,了解系统的幅频特性和相频特性。
二、实验原理1.线性系统线性系统是指遵循叠加原理和比例原理的系统,可以表示为y(t)=h(t)⊗x(t),其中h(t)为系统的冲激响应,x(t)为输入信号,y(t)为输出信号,⊗为线性卷积操作。
2.系统的频域特性系统的频域特性可以通过离散傅里叶变换(Discrete Fourier Transform,简称DFT)来进行分析,DFT是将离散时间域信号变换到离散频域的方法。
3.系统的幅频特性系统的幅频特性描述了输出信号的幅度随频率变化的规律,可以通过对系统的单位冲激响应进行DFT来得到。
4.系统的相频特性系统的相频特性描述了输出信号的相位随频率变化的规律,可以通过对系统的单位冲激响应进行DFT来得到。
三、实验步骤1.准备工作:a.将信号发生器的频率设置为100Hz,幅度设置为5V。
b.将示波器的触发模式设置为自动,并调节水平位置使信号波形居中显示。
2.测量系统的幅频特性:a.将信号发生器的输出信号连接到线性系统的输入端口,将示波器的通道1连接到线性系统的输入端口,将示波器的通道2连接到线性系统的输出端口。
b.调节示波器的时间基准使波形显示在适当的范围内。
c.调节信号发生器的频率和示波器的触发模式,观察输入信号和输出信号的波形。
d.在示波器中进行幅度测量,并记录下输入信号和输出信号的幅值。
e.使用DFT算法对输入信号和输出信号进行频谱分析,得到幅频特性曲线。
f.绘制输入信号和输出信号的幅频特性曲线,并进行比较和分析。
3.测量系统的相频特性:a.调节信号发生器的频率和示波器的触发模式,观察输入信号和输出信号的相位差。
b.在示波器中进行相位测量,并记录下输入信号和输出信号的相位。
c.使用DFT算法对输入信号和输出信号进行频谱分析,得到相频特性曲线。
d.绘制输入信号和输出信号的相频特性曲线,并进行比较和分析。
实验三 随机信号通过线性系统的分析一、实验目的1 模拟产生特定相关函数的连续随机序列或者离散的随机序列,考察其特性。
2 模拟高斯白噪声环境下信号通过系统的问题,实现低通滤波。
3 掌握系统输出信号的数字特征和功率谱密度的求解。
二、实验设备1计算机2 Matlab 软件三、实验原理随机信号通过线性系统分析的中心问题是:给定系统的输入函数(或统计特性:均值和 自相关函数)和线性系统的特性,求输出函数。
如下图所示,H 为线性变换,信号X (t )为系统输入, Y (t )为系统的输出,它也是随机信号。
图3.1 随机信号通过系统的示意图并且满足: H [X (t )] = Y (t )在时域:若X(t)时域平稳,系统冲激响应为h(t),则系统输入和输出的关系为:()()*()()()()()Y t X t h t X h t d h X t d ττττττ∞∞-∞-∞==-=-⎰⎰ 输出期望:∑∞===0m XY )m (h m )]t (Y [E m 输出的自相关函数:)(h )(h )(R )(R X Y τ*τ-*τ=τ输出平均功率:⎰⎰∞∞-∞∞--=τdvdu )u (h )v (h )u v (R )(R X Y 互相关:)()()()()(ττσσσττh R d h R R X X XY *=-=⎰∞∞-在频域:输入与输出的关系:)(H )(X )(Y ωω=ω输出的功率谱:2X X Y )(H )(S )(H )(H )(S )(S ωω=ωω-ω=ω功率谱:)(H )(S )(S X XY ωω=ω四、实验内容与步骤1已知平稳随机过程X(n)的相关函数为:5),()(22==σδσm m R ; 线性系统的单位冲击响应为111,0,)(+-=≥=实验者学号后两位r k r k h k 。
编写程序求:1)输入信号的功率谱密度、期望、方差、平均功率;2)利用时域分析法求输出信号的自相关函数、功率谱密度、期望、方差、平均功率;3)利用频域分析法求输出信号的自相关函数、功率谱密度、期望、方差、平均功率;4)利用频域分析法或时域分析法求解输入输出的互相关函数、互功率谱密度。

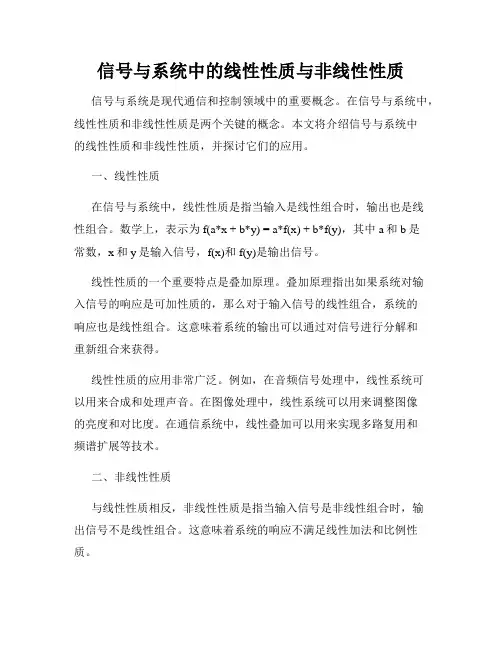

信号与系统中的线性性质与非线性性质信号与系统是现代通信和控制领域中的重要概念。
在信号与系统中,线性性质和非线性性质是两个关键的概念。
本文将介绍信号与系统中的线性性质和非线性性质,并探讨它们的应用。
一、线性性质在信号与系统中,线性性质是指当输入是线性组合时,输出也是线性组合。
数学上,表示为f(a*x + b*y) = a*f(x) + b*f(y),其中a和b是常数,x和y是输入信号,f(x)和f(y)是输出信号。
线性性质的一个重要特点是叠加原理。
叠加原理指出如果系统对输入信号的响应是可加性质的,那么对于输入信号的线性组合,系统的响应也是线性组合。
这意味着系统的输出可以通过对信号进行分解和重新组合来获得。
线性性质的应用非常广泛。
例如,在音频信号处理中,线性系统可以用来合成和处理声音。
在图像处理中,线性系统可以用来调整图像的亮度和对比度。
在通信系统中,线性叠加可以用来实现多路复用和频谱扩展等技术。
二、非线性性质与线性性质相反,非线性性质是指当输入信号是非线性组合时,输出信号不是线性组合。
这意味着系统的响应不满足线性加法和比例性质。
非线性系统的响应通常是非常复杂的,可能包括频率变化、相位畸变和幅度非线性等。
非线性系统的特点是输出与输入之间存在非线性的关系,这种关系无法用简单的数学公式表示。
非线性性质的应用也非常广泛。
在音频处理中,非线性系统可以用来实现音频效果器,如混响、失真和压缩等效果。
在图像处理中,非线性系统可以用来实现滤波器和增强器,以及图像识别和处理。
三、线性性质和非线性性质的比较线性性质和非线性性质在信号与系统中起着不同的作用。
线性性质的优点是可加性和可分解性,使得信号的处理更加简单和可控。
非线性性质的优点是能够捕捉信号的非线性特征,从而实现更加复杂和逼真的信号处理和分析。
然而,在实际应用中,线性性质和非线性性质往往是同时存在的。
许多系统在输入信号的不同范围内表现出线性性质和非线性性质的混合。
信号与线性系统分析目录1. 信号的基本性质 (2)1.1 信号的分类 (3)1.2 周期性和周期信号 (4)2. 线性系统的概念 (5)2.1 线性系统的定义 (6)2.2 线性系统的性质 (7)2.3 时不变性 (9)2.4 因果性和非因果性 (10)2.5 稳态响应和瞬态响应 (11)3. 系统的数学描述 (13)3.1 微分方程描述 (14)3.2 差分方程描述 (15)3.3 传递函数描述 (17)3.4 状态空间描述 (17)3.5 反变换方法 (18)4. 系统的分析 (20)4.1 稳态分析 (21)4.2 瞬态分析 (23)4.3 频率响应 (24)4.4 相频特性 (25)4.5 系统稳定性 (26)5. 线性时不变系统的卷积 (27)6. 系统的滤波和变换 (29)6.1 理想滤波器 (30)6.2 巴特沃斯滤波器 (31)6.3 切比雪夫滤波器 (33)6.4 系统调制和解调 (34)7. 数字信号处理 (35)1. 信号的基本性质信号是系统分析和处理的核心对象,在信号与线性系统分析中,我们需要对信号进行深入地理解,并掌握其基本性质。
信号可以被描述为时间函数,我们称之为时间域表示。
信号也可以用其频域特性来描述,即信号在不同频率成分的幅度和相位。
这两种表示形式互补,揭示了信号的不同方面。
根据信号的取样方式,信号可以分为离散信号和连续信号。
离散信号在时间上仅取固定的离散值,而连续信号在任何时刻都可取到一个确定的数值。
根据信号在定义域内的能量特性,信号可以分类为能量信号和功率信号。
能量信号在有限时间内积累能量,而功率信号在无限时间内拥有一定功率。
信号也可以是周期信号,即信号在特定时间间隔内重复相同的波形。
根据信号与其时间轴对称性,信号可分为奇信号和偶信号。
奇信号对称轴为原点,偶信号对称轴为时间中心。
因果性是指信号在时间轴上发生前先拥有一个前提条件,即该信号在任何时刻t之前均不会产生作用。
信号与系统分析实验报告信号与系统分析实验报告引言:信号与系统分析是电子工程领域中的重要课程之一,通过实验可以更好地理解信号与系统的基本概念和原理。
本实验报告将对信号与系统分析实验进行详细的描述和分析。
实验一:信号的采集与重构在这个实验中,我们学习了信号的采集与重构。
首先,我们使用示波器采集了一个正弦信号,并通过数学方法计算出了信号的频率和幅值。
然后,我们使用数字信号处理器对采集到的信号进行重构,并与原始信号进行比较。
实验结果表明,重构后的信号与原始信号非常接近,证明了信号的采集与重构的有效性。
实验二:线性系统的时域响应本实验旨在研究线性系统的时域响应。
我们使用了一个线性系统,通过输入不同的信号,观察输出信号的变化。
实验结果显示,线性系统对于不同的输入信号有不同的响应,但都遵循线性叠加的原则。
通过分析输出信号与输入信号的关系,我们可以得出线性系统的传递函数,并进一步研究系统的稳定性和频率响应。
实验三:频域特性分析在这个实验中,我们研究了信号的频域特性。
通过使用傅里叶变换,我们将时域信号转换为频域信号,并观察信号的频谱。
实验结果显示,不同频率的信号在频域上有不同的分布特性。
我们还学习了滤波器的设计和应用,通过设计一个低通滤波器,我们成功地去除了高频噪声,并得到了干净的信号。
实验四:系统辨识本实验旨在研究系统的辨识方法。
我们使用了一组输入信号和对应的输出信号,通过数学建模的方法,推导出了系统的传递函数。
实验结果表明,通过系统辨识可以准确地描述系统的特性,并为系统的控制和优化提供了基础。
结论:通过本次实验,我们深入学习了信号与系统分析的基本概念和原理。
实验结果证明了信号的采集与重构的有效性,线性系统的时域响应的线性叠加原则,信号的频域特性和滤波器的设计方法,以及系统辨识的重要性。
这些知识和技能对于我们理解和应用信号与系统分析具有重要的意义。
通过实验的实际操作和分析,我们对信号与系统的理论有了更深入的理解,为我们今后的学习和研究打下了坚实的基础。
信号通过线性系统的特性分析一、实验原理通过频谱分析可以看出,在一般情况下线性系统的响应波形与激励波形是不同的,即:信号在通过线性系统传输的过程中产生了失真。
线性系统引起的信号失真是由两方面的因素造成的,一是系统对信号中各频率分量的幅度产生不同程度的衰减,使响应各频率分量的相对幅度产生变化,造成幅度失真;一是系统对各频率分量产生的相移不与频率成正比,使响应各频率分量在时间轴上的相对位置产生变化,造成相位失真。
线性系统的幅度失真与相位失真都不产生新的频率分量。
对于非线性系统,由于其非线性特性,对于传输信号产生非线性失真,非线性失真可能产生新的频率分量。
如果信号在传输过程中不失真,则响应)(t r 与激励)(t e 波形相同,只是幅度大小或出现的时间不同。
激励与响应的关系可表示为)()(0t t ke t r -= (3-15)为了实现信号无失真传输,线性系统应该满足什么条件?由式(3-1)得)()(t j ej kE j R ωωω-= (3-16)设)(t e 与)(t r 的傅里叶变换分别是)(ωj E 和)(ωj R ,则)()()(ωωωj E j H j R = (3-17)比较式(3-2)与式(3-3),在信号无失真传输时,系统函数应为)()()(t j j keej H j H ωωφωω-== (3-18)因此,为了实现任意信号通过线性系统不产生波形失真,该系统应满足以下两个理想条件,如图3-1。
⎩⎨⎧-==0)()(t kj H ωωφω图3.13 理想线性传输系统的系统函数的频率特性很显然,在传输有限频宽的信号时,上述的理想条件可以放宽,只要在信号占有频带范围内系统满足上述理想条件即可。
ωω一、实验内容1.在Multism上实现低通滤波器的输入、输出频谱的测量及分析(1)绘制测量电路并做输入、输出信号的参数仿真(2)无失真传输线性输入、输出信号幅度频谱的仿真测量虚拟电压信号源设置参数为周期矩形信号,其中周期T=100μs,脉冲宽度τ=60μs,脉冲幅度Vp=5V;采用虚拟示波器测量滤波器输入、输出信号的时域波形,波特仪测量线性系统传输特性的频谱图,并记录输出波形。
概率论基础1.概率空间、概率(条件概率、全概率公式、贝叶斯公式)2.随机变量的定义(一维、二维实随机变量)3.随机变量的描述:⑴统计特性一维、二维概率密度函数、一维二维概率分布函数、边缘分布概率分布函数、概率密度函数的关系⑵数字特征一维数字特征:期望、方差、均方值(定义、物理含义、期望和方差的性质、三者之间的关系)二维数字特征:相关值、协方差、相关系数(定义、相互关系)⑶互不相关、统计独立、正交的定义及其相互关系△雅柯比变换(随机变量函数的变换一维随机变量函数的单值和双值变换、二维随机变量函数的单值变换)5、高斯随机变量一维和二维概率密度函数表达式高斯随机变量的性质△随机变量的特征函数及基本性质、随机信号的时域分析1、随机信号的定义从三个方面来理解①随机过程(),X t ζ是,t ζ两个变量的函数②(),X t ζ是随时间t 变化的随机变量③(),X t ζ可看成无穷多维随机矢量在0,t n ∆→→∞的推广2、什么是随机过程的样本函数?什么是过程的状态?随机过程与随机变量、样本函数之间的关系?3、随机信号的统计特性分析:概率密度函数和概率分布函数(一维、二维要求掌握)4、随机信号的数字特征分析(定义、物理含义、相互关系) 一维:期望函数、方差函数、均方值函数。
(相互关系)二维:自相关函数、自协方差函数、互相关函数、互协方差函数(相互关系) 5、严平稳、宽平稳定义、二者关系、判断宽平稳的条件、平稳的意义、联合平稳定义及判定 6、平稳随机信号自相关函数的性质: 0点值,偶函数,均值,相关值,方差7、两个随机信号之间的“正交”、“不相关”、“独立”。
(定义、相互关系) 8、高斯随机信号定义(掌握一维和二维)、高斯随机信号的性质 9、各态历经性定义、意义、判定条件(时间平均算子、统计平均算子)、平稳性与各态历经性的关系直流分量、直流平均功率、总平均功率、交流平均功率随机信号的频域分析1、随机信号是功率信号,不存在傅里叶变换,在频域只研究其功率谱。
线性系统
班级:12级电子信息 姓名:顾鹏伟 学号:1228401141
【实验目的】
1、掌握无失真传输的概念以及无失真传输的线性系统满足的条件
2、分析无失真传输的线性系统输入、输出频谱特性,给出系统的频谱特性
3、掌握系统幅频特性的测试及绘制方法
【实验原理】
通过频谱分析可以看出,在一般情况下线性系统的响应波形与激励波形是不同的,即:信号在通过线性系统传输的过程中产生了失真。
线性系统引起的信号失真是由两方面的因素造成的,一是系统对信号中各频率分量的幅度产生不同程度的衰减,使响应各频率分量的相对幅度产生变化,造成幅度失真;一是系统对各频率分量产生的相移不与频率成正比,是响应各频率分量在时间轴上的相对位置产生变化,造成相位失真。
线性系统的幅度失真一相位失真都不产生新的频率分量。
对于非线性系统,由于其非线性特性,对于传输信号产生非线性失真,非线性失真可能产生新的频率分量。
为了实现信号无失真传输,线性系统应该满足: jwt e jw kE jw R -=)()(。
在信号无失真传输时,系统函数应该为:jwt ke jw H -=
)(。
因此,为了实现任意信号通过线性系统不产生波形失真,该系统应满足一下两个理想条
件:⎪⎩⎪⎨⎧-==wt
w k
jw H )()(φ
若R 1C 1=R 2C 2,该系统无线性失真。
【实验内容】 1、 用Multisim 研究线性电路的非线性失真 (1) 绘制测量电路
(2)无失真传输线性系统输入,输出信号幅度频谱的仿真测量
虚拟电压信号源采用参数为周期矩形信号,其中周期为T=100μs,脉冲宽度τ=60μs,脉冲幅度Vp=5V;采用虚拟示波器测量滤波器输入、输出信号的时域波形,波特仪测量线性系统传输特性的频谱图,并记录输出波形。
波形图
幅频
相频
(3)通过变换R、C参数,掌握其对滤波器传输特性的影响。
当R=200 Ohm,C1=10nF,R2=200 Ohm,C2=10nF,测试系统传输特性频谱图。
:同上图当R=200 Ohm,C1=10nF,R2=20 Ohm,C2=100nF,测试系统传输特性频谱图。
波形图
幅频相频
当R=200 Ohm,C1=10nF,R2=2k Ohm,C2=10nF,测试系统传输特性频谱图。
当R=200 Ohm,C1=10nF,R2=5k Ohm,C2=10nF,测试系统传输特性频谱图。
幅频相频
当R=200 Ohm,C1=10nF,R2=200 Ohm,C2=100nF,测试系统传输特性频谱图。
幅频相频
2、无失真传输线性系统的设计、装配与调试
(1)电路的焊接
按仿真电路给定的元器件参数在万能板上进行焊接,注意板面的布局,器件的分布及极性,走线的合理等问题。
(2)电路的电气检查
先对焊接后的电路进行短路检查,无短路现象方可上电调试。
(3)信号的测量
信号发生器的输出信号接入至调试电路的输入端,设置参数为周期矩形信号,其中周期T=100μs,脉冲宽度τ=60μs,脉冲幅度Vp=5V,采用示波器测量滤波器输入,输出信号的时域波形,选频电平表测量待调试的系统输入,输出信号的频谱,并记录实验数据。
通过变换R,C参数,掌握其对滤波器传输特性的影响。
R=200Ω,C1=10nF,R2=200Ω,C2=10nF
输入频谱图
输出频谱图
传输函数频谱图
当R1=200Ω,C1=10nF,R2=200Ω,C2=100nF
输入频谱图
输出频谱图
传输函数频谱图
【误差分析】
在绘制系统传输函数频谱图的时候发现有个别点与仿真时的误差较大,原因是利用示波器读数的时候频谱测量的位置与实际应测的位置的偏差。
【实验总结】
1. 通过本实验,首先了解了无失真传输的概念以及无失真传输的线性系统应满足的条件。
保持R1,C1,C2的不变,通过调整R2的值,可以使失真度不断变大。
2. 学会通过示波器,调整占空比。
3. 学会通过幅频特性和相频特性曲线,分析信号的失真程度。
根据输入输出信号频谱,输出频谱比输入频谱幅度减小,分析信号的失真程度。
4. 学会正确使用选频电平表,通过信号发生器稳定基频频率,调整选频电平表,测量电压值,通过电压值,绘制频谱图。
