实验四控制系统频率特性的测试一．实验目的认识线性定常系统的频率特性，掌握用频率特性法测试被控过程模型的原理和方法，根据开环系统的对数频率特性，确定系统组成环节的参数。
二．实验装置（1）微型计算机。
（2）自动控制实验教学系统软件。
三．实验原理及方法（1）基本概念一个稳定的线性定常系统，在正弦信号的作用下，输出稳态与输入信号关系如下：幅频特性相频特性（2）实验方法设有两个正弦信号：若以)(y tω为纵轴，而以tω作为参变量，则随tω的变xω为横轴，以)(t化，)(y tω?所确定的点的轨迹，将在 x--y平面上描绘出一条封闭的xω和)(t曲线（通常是一个椭圆）。
这就是所谓“李沙育图形”。
由李沙育图形可求出Xm ，Ym，φ，四．实验步骤（1）根据前面的实验步骤点击实验七、控制系统频率特性测试菜单。
（2）首先确定被测对象模型的传递函数, 预先设置好参数T1、T2、ξ、K（3）设置好各项参数后，开始仿真分析，首先做幅频测试，按所得的频率范围由低到高，及ω由小到大慢慢改变，特别是在转折频率处更应该多取几个点五.数据处理（一）第一种处理方法：（1）得表格如下：（2）作图如下：（二）第二种方法：由实验模型即，由实验设置模型根据理论计算结果绘制bode图，绘制Bode图。
（三）误差分析两图形的大体趋势一直，从而验证了理论的正确性。
在拐点处有一定的差距，在某些点处也存在较大的误差。
分析：（1）在读取数据上存在较大的误差，而使得理论结果和实验结果之间存在。
（2）在数值应选取上太合适，而使得所画出的bode图形之间存在较大的差距。
（3）在实验计算相角和幅值方面本来就存在着近似，从而使得误差存在，而使得两个图形之间有差异六.思考讨论（1）是否可以用“李沙育”图形同时测量幅频特性和想频特性答：可以。
在实验过程中一个频率可同时记录2Xm，2Ym，2y0。
（2）讨论用“李沙育图形”测量频率特性的精度，即误差分析（说明误差的主要来源）答：用“李沙育图形”测量频率特性的精度从上面的分析处理上也可以看出是比较高的，但是在实验结果和理论的结果之间还是存在一定的差距，这些误差主要来自于从“李沙育图形”上读取数据的时候存在的误差，也可能是计算机精度方面的误差。
一、实验目的1. 理解频率特性的基本概念和测量方法。
2. 掌握使用Bode图和尼奎斯特图分析系统频率特性的方法。
3. 了解频率特性在系统设计和稳定性分析中的应用。
二、实验原理频率特性描述了系统对正弦输入信号的响应，通常用幅频特性和相频特性来表示。
幅频特性表示输出信号幅度与输入信号幅度之间的关系，相频特性表示输出信号相位与输入信号相位之间的关系。
频率特性的测量通常通过以下步骤进行：1. 使用正弦信号发生器产生不同频率的正弦信号。
2. 将信号输入被测系统，并测量输出信号的幅度和相位。
3. 根据测量数据绘制幅频特性和相频特性曲线。
三、实验设备1. 正弦信号发生器2. 示波器3. 信号分析仪4. 被测系统（如电路、控制系统等）四、实验步骤1. 准备实验设备，确保各设备连接正确。
2. 设置正弦信号发生器，产生一系列不同频率的正弦信号。
3. 将正弦信号输入被测系统，并使用示波器或信号分析仪测量输出信号的幅度和相位。
4. 记录不同频率下的幅度和相位数据。
5. 使用绘图软件绘制幅频特性和相频特性曲线。
五、实验结果与分析1. 幅频特性分析通过绘制幅频特性曲线，可以观察到系统对不同频率信号的衰减程度。
一般来说，低频信号的衰减较小，高频信号的衰减较大。
根据幅频特性，可以判断系统的带宽和稳定性。
2. 相频特性分析通过绘制相频特性曲线，可以观察到系统对不同频率信号的相位延迟。
相频特性曲线通常呈现出滞后或超前特性。
根据相频特性，可以判断系统的相位裕度和增益裕度。
3. 系统稳定性分析根据幅频特性和相频特性，可以判断系统的稳定性。
如果系统的相位裕度和增益裕度都大于零，则系统是稳定的。
否则，系统可能是不稳定的。
六、实验结论通过本次实验，我们成功地测量了被测系统的频率特性，并分析了其幅频特性和相频特性。
实验结果表明，被测系统在低频段表现出较小的衰减，而在高频段表现出较大的衰减。
相频特性曲线显示出系统在低频段滞后，在高频段超前。
根据频率特性分析，可以得出被测系统是稳定的。
实验四线性系统的频率特性一、实验目的：1 •测量线性系统的幅频特性2 •复习巩固周期信号的频谱测量二、实验方法：1 •输入信号的选取这里输入信号选取周期矩形信号，并且要求T不为整数。
这是因为周期矩形信号具有丰富的谐波分量，通过观察系统的输入、输出波形的谐波的变化，分析系统滤波特性。
周期矩形信号可以分解为直流分量和许多谐波分量；由于测量频率点的数目有限，因此需要排除谐波幅度为零的频率点，周期矩形信号谐波幅度为零的频率点是竺门，其中K=1、2、3、…。
一KII'■'■111 - \ T-泊卜、0 Q3^ 4Q 5Q E M 血 1.0图11.2输入的周期矩形信号幅度频谱2 •线性系统的系统函数幅度频率特性分析(1) RL低通网络L-- ------ —V n j) R V°ut(j叭(a) RL电路v o (t) R 畔*)R dt输入周期矩形信号，通过 RL 低通网络的输出波形如下:对比输入、输出信号，可以看到输出信号的跳变部分被平滑，说明输入信号 通过RL 低通网络后，滤除高频分量。
R三、实验实验设备与器件1 •函数信号发生器2 •选频电平表3 •双踪示波器4 •实验箱5.电阻、电感、电容若干四、实验内容1 .仪器使用与调试（参见实验一）输入信号选取：周期方波信号，周期T =200 ・S ，脉冲宽度.=60=s ，脉冲幅度 V p =5V 。
2. RL 低通网络在实验箱上连接成RL 电路（4.7mH 电感、220"电阻）。
分别测量输入、输 出的时域波形；分别测量 RL 低通电路的输入、输出信号的基波到第十次谐波，描述RL 低通网络的系统函数的频率特性为 H(j)V o (j )V i (j)并记录测量的各次谐波频率f (KHz)及对应谐波频率的幅度V(dB) 测量图如下：频率f(kHz)5 10 15 20 25 30 35 40 45 50实测电压V i (dB)6.4 1.6 -12.0 -8.5 -6.0 -12.7 -18.6 -10.7 -13.6 -39.9电压V o (dB)3.6-3.4-19.2-17.3-16.4-24.4-31.3-24.6 -28.4-54.5H ( j 3) (dB)/V )-V -2.8 -5 -7.2 -8.8 -10.5 -11.7 -12.7 -13.9 -14.8 -14.6 H ( j 3)0.716 0.550 0.432 0.359 0.299 0.257 0.232 0.200 0.180 0.151 仿真H ( j 3)0.8360.5940.4080.3690.2860.2230.2650.1880.1540.0040 ■ ■ ■ ■ ■ ■ ■102030405060频率f/kHz3. RC 高通网络在实验箱上连接成 RC 电路(47nF 电容、220 Q 电阻)。
线性系统的频域分析实验心得
1·熟练掌握用 MATLA语句绘制频域曲线。
2·掌握控制系统频域范围内的分析校正方法。
3掌握用频率特性法进行串联校正设计的思路和步骤
某单位负反馈控制系统的开环传递函数4为，试设计一超前校正装置,G(s)1、' s(s 1)K. 20s 150使校正后系统的静态速度误差系数，相位裕量，增益裕量20lgK10dB
绘制伯德图程序，以及计算穿越频率，相位裕量ans =相位 Inf 9.0406频率Inf 3.1425>e=5; r=50; rO=9; >>[gm1,pm1,wcg1,wcp1]=marg in(num 0,de nO);phic=(r-rO+e)*pi/180;
[gm1,pm1,wcg1,wcp1]=margi n(num 0,de nO);>>alpha=(1+s in (phic))/(1-si n(phic))[gm1,pm1,wcg1,wcp1]=margin(num 0,de n0); alpha =6.1261 [gm1,pm1,wcg1,wcp1]=marg in(num 0,de n0);lgm1,pm1,wcg1,wcp1]
通过MATLAB寸系统进行校正，可以清晰明了的显示矫正过程，以及矫正结果，方便快捷。
这种基于MATLAB的方法对于系统的设计非常实用。
值得以后再学习过程中认真领悟学习!! ! ! !。

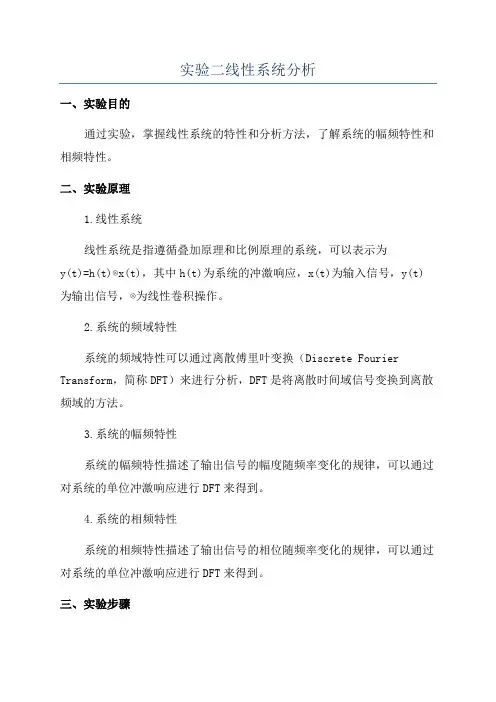

实验二线性系统分析一、实验目的通过实验，掌握线性系统的特性和分析方法，了解系统的幅频特性和相频特性。
二、实验原理1.线性系统线性系统是指遵循叠加原理和比例原理的系统，可以表示为y(t)=h(t)⊗x(t)，其中h(t)为系统的冲激响应，x(t)为输入信号，y(t)为输出信号，⊗为线性卷积操作。
2.系统的频域特性系统的频域特性可以通过离散傅里叶变换（Discrete Fourier Transform，简称DFT）来进行分析，DFT是将离散时间域信号变换到离散频域的方法。
3.系统的幅频特性系统的幅频特性描述了输出信号的幅度随频率变化的规律，可以通过对系统的单位冲激响应进行DFT来得到。
4.系统的相频特性系统的相频特性描述了输出信号的相位随频率变化的规律，可以通过对系统的单位冲激响应进行DFT来得到。
三、实验步骤1.准备工作：a.将信号发生器的频率设置为100Hz，幅度设置为5V。
b.将示波器的触发模式设置为自动，并调节水平位置使信号波形居中显示。
2.测量系统的幅频特性：a.将信号发生器的输出信号连接到线性系统的输入端口，将示波器的通道1连接到线性系统的输入端口，将示波器的通道2连接到线性系统的输出端口。
b.调节示波器的时间基准使波形显示在适当的范围内。
c.调节信号发生器的频率和示波器的触发模式，观察输入信号和输出信号的波形。
d.在示波器中进行幅度测量，并记录下输入信号和输出信号的幅值。
e.使用DFT算法对输入信号和输出信号进行频谱分析，得到幅频特性曲线。
f.绘制输入信号和输出信号的幅频特性曲线，并进行比较和分析。
3.测量系统的相频特性：a.调节信号发生器的频率和示波器的触发模式，观察输入信号和输出信号的相位差。
b.在示波器中进行相位测量，并记录下输入信号和输出信号的相位。
c.使用DFT算法对输入信号和输出信号进行频谱分析，得到相频特性曲线。
d.绘制输入信号和输出信号的相频特性曲线，并进行比较和分析。
第1篇一、实验目的1. 了解系统频率特性的基本概念和测试方法。
2. 掌握使用示波器、频谱分析仪等设备进行系统频率测试的操作技巧。
3. 分析测试结果，确定系统的主要频率成分和频率响应特性。
二、实验原理系统频率特性是指系统对正弦输入信号的响应，通常用幅频特性（A(f)）和相频特性（φ(f)）来描述。
幅频特性表示系统输出信号幅度与输入信号幅度之比，相频特性表示系统输出信号相位与输入信号相位之差。
频率测试实验通常包括以下步骤：1. 使用正弦信号发生器产生正弦输入信号；2. 将输入信号输入被测系统，并测量输出信号；3. 使用示波器或频谱分析仪观察和分析输出信号的频率特性。
三、实验设备1. 正弦信号发生器2. 示波器3. 频谱分析仪4. 被测系统（如放大器、滤波器等）5. 连接线四、实验步骤1. 准备实验设备，将正弦信号发生器输出端与被测系统输入端相连；2. 打开正弦信号发生器，设置合适的频率和幅度；3. 使用示波器观察输入信号和输出信号的波形，确保信号正常传输；4. 使用频谱分析仪分析输出信号的频率特性，记录幅频特性和相频特性；5. 改变输入信号的频率，重复步骤4，得到一系列频率特性曲线；6. 分析频率特性曲线，确定系统的主要频率成分和频率响应特性。
五、实验结果与分析1. 幅频特性曲线：观察幅频特性曲线，可以发现系统存在一定频率范围内的增益峰值和谷值。
这些峰值和谷值可能对应系统中的谐振频率或截止频率。
通过分析峰值和谷值的位置，可以了解系统的带宽和选择性。
2. 相频特性曲线：观察相频特性曲线，可以发现系统在不同频率下存在相位滞后或超前。
相位滞后表示系统对输入信号的相位延迟，相位超前表示系统对输入信号的相位提前。
通过分析相位特性，可以了解系统的相位稳定性。
六、实验总结1. 通过本次实验，我们掌握了系统频率特性的基本概念和测试方法。
2. 使用示波器和频谱分析仪等设备，我们成功地分析了被测系统的频率特性。
3. 通过分析频率特性曲线，我们了解了系统的主要频率成分和频率响应特性。

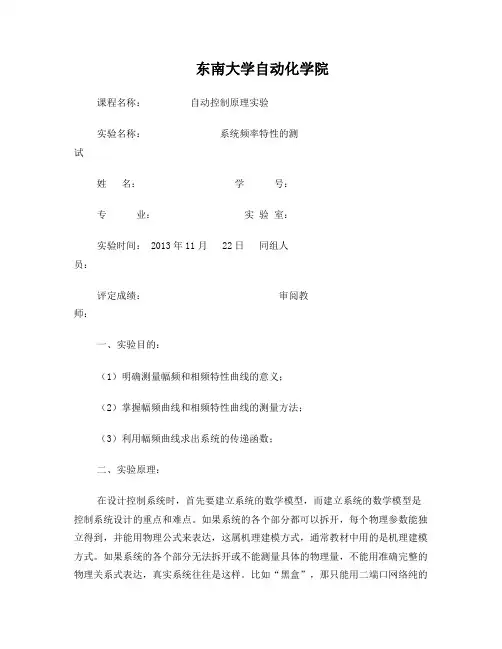

东南大学自动化学院课程名称：自动控制原理实验实验名称：系统频率特性的测试姓名：学号：专业：实验室：实验时间： 2013年11月 22日同组人员：评定成绩：审阅教师：一、实验目的：（1）明确测量幅频和相频特性曲线的意义；（2）掌握幅频曲线和相频特性曲线的测量方法；（3）利用幅频曲线求出系统的传递函数；二、实验原理：在设计控制系统时，首先要建立系统的数学模型，而建立系统的数学模型是控制系统设计的重点和难点。
如果系统的各个部分都可以拆开，每个物理参数能独立得到，并能用物理公式来表达，这属机理建模方式，通常教材中用的是机理建模方式。
如果系统的各个部分无法拆开或不能测量具体的物理量，不能用准确完整的物理关系式表达，真实系统往往是这样。
比如“黑盒”，那只能用二端口网络纯的实验方法来建立系统的数学模型，实验建模有多种方法。
此次实验采用开环频率特性测试方法，确定系统传递函数。
准确的系统建模是很困难的，要用反复多次，模型还不一定建准。
另外，利用系统的频率特性可用来分析和设计控制系统，用Bode图设计控制系统就是其中一种。
幅频特性就是输出幅度随频率的变化与输入幅度之比，即。
测幅频特性时，改变正弦信号源的频率，测出输入信号的幅值或峰峰值和输输出信号的幅值或峰峰值。
测相频有两种方法：（1）双踪信号比较法：将正弦信号接系统输入端，同时用双踪示波器的Y1和Y2测量系统的输入端和输出端两个正弦波，示波器触发正确的话，可看到两个不同相位的正弦波，测出波形的周期T和相位差Δt，则相位差。
这种方法直观，容易理解。
就模拟示波器而言，这种方法用于高频信号测量比较合适。
（2）李沙育图形法：将系统输入端的正弦信号接示波器的X轴输入，将系统输出端的正弦信号接示波器的Y轴输入，两个正弦波将合成一个椭圆。
通过椭圆的切、割比值，椭圆所在的象限，椭圆轨迹的旋转方向这三个要素来决定相位差。
就模拟示波器而言，这种方法用于低频信号测量比较合适。
若用数字示波器或虚拟示波器，建议用双踪信号比较法。
频率特性的测试实验报告频率特性的测试实验报告摘要：频率特性是描述系统对不同频率信号的响应能力的重要参数。
本实验旨在通过测试不同频率下的信号输入和输出，分析系统的频率特性。
实验结果表明，系统在不同频率下的响应存在一定的差异，频率特性测试可以有效评估系统的性能。
引言：频率特性是衡量系统对不同频率信号的响应能力的重要指标，对于各种电子设备和通信系统的设计和性能评估具有重要意义。
频率特性测试可以帮助我们了解系统在不同频率下的工作情况，为系统优化和故障排除提供依据。
实验方法：1. 实验器材准备：使用函数发生器作为信号源，连接到待测试系统的输入端；使用示波器连接到待测试系统的输出端，用于观测信号响应。
2. 实验参数设置：选择一系列不同频率的信号作为输入信号，设置函数发生器的频率范围和幅度。
3. 实验过程：逐一调节函数发生器的频率，观察示波器上输出信号的变化，并记录下输入信号和输出信号的幅度、相位差等参数。
4. 实验数据处理：根据记录的数据，绘制频率特性曲线，分析系统在不同频率下的响应情况。
实验结果：通过实验测试，我们得到了系统在不同频率下的响应数据，并绘制了频率特性曲线。
以下是实验结果的总结：1. 幅频特性：我们观察到系统在低频时具有较高的增益，随着频率的增加，增益逐渐下降。
在高频范围内，增益趋于平缓或下降较快，这可能是由于系统的带宽限制所致。
2. 相频特性：我们发现系统在不同频率下的相位差存在一定的变化。
在低频时，相位差较小，随着频率的增加，相位差逐渐增大。
这可能是由于系统的传递函数导致的相位延迟效应。
3. 频率响应范围：通过绘制频率特性曲线，我们可以确定系统的频率响应范围。
在曲线上观察到的3dB降低点可以作为系统的截止频率，超过该频率的信号将受到较大的衰减。
讨论与分析：频率特性测试结果对于系统的性能评估和优化具有重要意义。
通过分析实验结果，我们可以得出以下结论和建议：1. 频率特性的变化可能是由于系统中的电容、电感等元件的频率响应特性导致的。

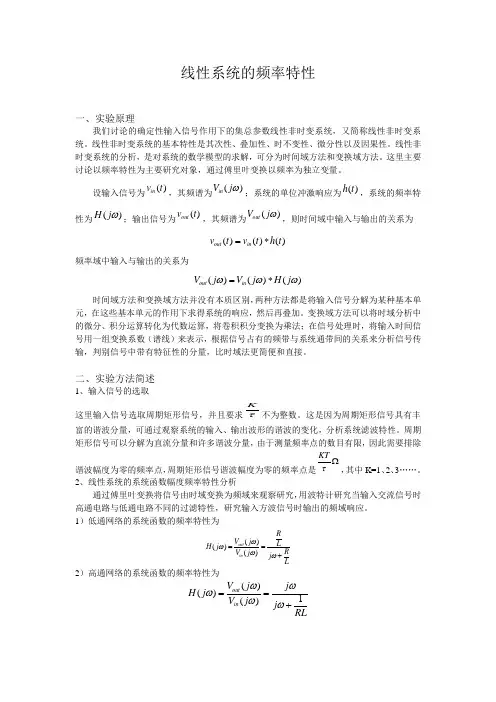

线性系统的频率特性一、实验原理我们讨论的确定性输入信号作用下的集总参数线性非时变系统，又简称线性非时变系统。
线性非时变系统的基本特性是其次性、叠加性、时不变性、微分性以及因果性。
线性非时变系统的分析，是对系统的数学模型的求解，可分为时间域方法和变换域方法。
这里主要讨论以频率特性为主要研究对象，通过傅里叶变换以频率为独立变量。
设输入信号为()in v t ，其频谱为()in V j ω；系统的单位冲激响应为()h t ，系统的频率特性为()H j ω；输出信号为()out v t ，其频谱为()out V j ω，则时间域中输入与输出的关系为 ()()()out in v t v t h t =*频率域中输入与输出的关系为()()()out in V j V j H j ωωω=*时间域方法和变换域方法并没有本质区别，两种方法都是将输入信号分解为某种基本单元，在这些基本单元的作用下求得系统的响应，然后再叠加。
变换域方法可以将时域分析中的微分、积分运算转化为代数运算，将卷积积分变换为乘法；在信号处理时，将输入时间信号用一组变换系数（谱线）来表示，根据信号占有的频带与系统通带间的关系来分析信号传输，判别信号中带有特征性的分量，比时域法更简便和直接。
二、实验方法简述1、输入信号的选取这里输入信号选取周期矩形信号，并且要求Kτ不为整数。
这是因为周期矩形信号具有丰富的谐波分量，可通过观察系统的输入、输出波形的谐波的变化，分析系统滤波特性。
周期矩形信号可以分解为直流分量和许多谐波分量，由于测量频率点的数目有限，因此需要排除谐波幅度为零的频率点，周期矩形信号谐波幅度为零的频率点是K TτΩ，其中K=1、2、3……。
2、线性系统的系统函数幅度频率特性分析通过傅里叶变换将信号由时域变换为频域来观察研究，用波特计研究当输入交流信号时高通电路与低通电路不同的过滤特性，研究输入方波信号时输出的频域响应。
1）低通网络的系统函数的频率特性为()()()out in RV j L H j R V j j Lωωωω==+2）高通网络的系统函数的频率特性为()()1()out in V j j H j V j j RL ωωωωω==+三、实验方法1、 用傅里叶分析法，画出周期s T μ200=脉冲宽度s μτ60=脉冲幅度V V p 5= 方波的频谱。
自动控制原理实验报告（三）
频率特性测试
一．实验目的
1．了解线性系统频率特性的基本概念。
2．了解和掌握对数幅频曲线和相频曲线（波德图）的构造及绘制方法。
二．实验内容及步骤
被测系统是一阶惯性的模拟电路图见图3-2-1，观测被测系统的幅频特性和相频特性，填入实验报告。
本实验将正弦波发生器（B4）单元的正弦波加于被测系统的输入端，用虚拟示波器观测被测系统的幅频特性和相频特性，了解各种正弦波输入频率的被测系统的幅频特性和相频特性。
图3-2-1 被测系统的模拟电路图
实验步骤：
（1）将函数发生器（B5）单元的正弦波输出作为系统输入。
（2）构造模拟电路。
三．实验记录：
ω
ω=1
ω=1.6
ω=3.2
ω=4.5
ω=6.4
ω=8
ω=9.6
ω=16
实验分析：
实验中，一阶惯性环节的幅频特性)(ωL ，相频特性)(ωϕ随着输入频率的变化而变化。
惯性环节的时间常数T 是表征响应特性的唯一参数，系统时间常数越小，输出相应上升的越快，同时系统的调节时间越小。
课程名称： 控制理论乙 指导成绩：实验名称： 频率特性的测量 实验类型：同组学生__ 一、实验目的和要求〔必填〕二、实验内容和原理〔必填〕 三、主要仪器设备〔必填〕四、操作方法和实验步骤 五、实验数据记录和处理六、实验结果与分析〔必填〕 七、讨论、心得 一、实验目的和要求1．掌握用李沙育图形法,测量各典型环节的频率特性；2．根据所测得的频率特性,作出伯德图,据此求得环节的传递函数. 二、实验内容和原理1.实验内容〔1〕R-C 网络的频率特性.图5-2为滞后--超前校正网络的接线图,分别测试其幅频特性和相频特性. 〔2〕闭环频率特性的测试被测的二阶系统如图5-3所示,图5-4为它的模拟电路图. 取参考值051R K =,1R 接470K 的电位器,2510R K =,3200R K =2.实验原理对于稳定的线性定常系统或环节,当其输入端加入一正弦信号()sin m X t X t ω=,它的稳态输出是一与输入信号同频率的正弦信号,但其幅值和相位随着输入信号频率ω的改变而改变.输出信号为其中()mmY G j X ω=,()arg ()G j ϕωω= 只要改变输入信号的频率,就可以测得输出信号与输入信号的幅值比()G j ω和它们的相位差()ϕω.不断改变()x t 的频率,就可测得被测环节〔系统〕的幅频特性和相频特性. 本实验采用李沙育图形法,图5-1为测试的方框图在表〔1〕中列出了超前于滞后时相位的计算公式和光点的转向.表中 02Y 为椭圆与Y 轴交点之间的长度,02X 为椭圆与X 轴交点之间的距离,m X 和m Y 分别为()X t 和()Y t 的幅值.三、主要仪器设备1．控制理论电子模拟实验箱一台； 2．慢扫描示波器一台；3. 任意函数信号发生器一台； 4．万用表一只. 四、操作方法和实验步骤 1.实验一〔1〕根据连接图,将导线连接好〔2〕由于示波器的CH1已经与函数发生器的正极相连,所以接下来就要将CH2接在串联电阻电容上,将函数发生器的正极接入总电路两端,并且示波器和函数发生器的黑表笔连接在一起接地.〔3〕调整适当的扫描时间,将函数发生器的幅值定为5V 不变,然后摁下扫描时间框中的menu,点击从Y-t变为X-Y显示.〔4〕改变函数发生器的频率,记录数据与波形.2.实验二：基本与实验一的实验步骤相同.五、实验数据记录和处理1.实验结果分析〔1〕实验一根据测得的数据,并经过一系列计算之后,得到的实验一幅频相频特性曲线如图所示：实验一幅频特性曲线〔实验〕实验一相频特性曲线〔实验〕通过运用公式理论计算得到的曲线如下图所示：实验一幅频特性曲线〔计算〕实验一相频特性曲线〔计算〕通过matlab仿真所得实验一中的幅频相频特性曲线如下图所示：由此可以看出,所测并计算之后得到的幅频特性曲线与相频特性曲线和公式计算结果所得到的曲线非常相近,并且与通过matlab仿真得到的波特图之间的差距很小,但仍然存在一定误差.（2）实验二根据测得的实验结果,在matlab上绘制幅频特性曲线图如下图所示：实验二幅频特性曲线〔实验〕实验二相频特性曲线〔实验〕根据计算结果,在matlab上绘制幅频曲线如下图所示实验二幅频特性曲线〔计算〕实验二相频特性曲线〔计算〕通过matlab程序仿真得到的幅频与相频曲线如下图所示：由上图分析可以得到,实验所测得到的幅频特性曲线与计算结果得到的曲线几乎一样,并且与matlab仿真的波特图非常相近.但是实验所测得到的相频特性曲线虽然和计算结果得到的曲线较为温和,但是却与matlab 仿真得到的相频曲线有着非常大的差别.这一点的主要原因为：...2.实验误差分析本次实验的误差相对于其他实验的误差而言比较大,主要原因有以下几点：（1）示波器读取幅值的时候,由于是用光标测量,观测到的误差相对来说非常大,尤其是当李萨如图像与x 轴的交点接近于零的时候,示波器的光标测量读数就非常困难了.（2）在调整函数发生器的频率过程中,由于示波器的李萨如图像模型对于横坐标扫描时间的要求,导致当频率增加的时候,可观测的点寥寥无几.只能用display里面的连续记录显示功能来记录波形.这样记录下来的波形,由于本身点走动的时候带有一定厚度,导致记录波形的宽度非常大,并且亮度基本一致,无法判断曲线边界的具体值,造成的误差也是非常大的.（3）在绘制曲线过程中,由于测量数据点有限,而造成绘制曲线与计算值存在一定误差.（4）本次实验的计算量非常繁琐且冗杂,对于实验误差的影响也是非常大的.（5）电阻和电容等非理想元件造成的误差3.思考题（1）在实验中如何选择输入的正弦信号的幅值？解：先将频率调到很大,再是信号幅值应该调节信号发生器的信号增益按钮,令示波器显示方式为信号-时间模式,然后观测输出信号,调节频率,观察在各个频段是否失真.（2）测试频率特性时,示波器Y轴输入开关为什么选择直流？便于读取数据,使测量结果更加准确.（3）测试相频特性时,若把信号发生器的正弦信号送入Y轴,被测系统的输出信号送入X轴,则根据椭圆光点的转动方向,如何确定相位的超前和迟后？若将输入和输出信号所在的坐标轴变换,则判断超前和滞后的办法也要反过来,即顺时针为滞后,逆时针为超前.七、讨论、心得1.在实验过程中,一定要耐心仔细,因为可能会出现李萨如图像与光轴的两个交点非常接近于原点,由于曲线本身的宽度,造成的视觉误差会非常大.所以在用光标测量数据的时候,一定要非常仔细耐心,尽可能让误差降到最小.2.在实验过程中,随着频率的增加,李萨如图像的显示光点也会随之减少,这个时候一定要适当调节扫描时间,尽量往小调,让扫描光点增加,形成比较完整的曲线,以便于测量与观察.3.在做第二个实验的时候,即使扫描时间已经调到了最小,仍然无法看见完整的曲线,这时,需要摁下示波器上display按钮,然后点击是否记录轨迹,然后就可以让点完整清晰地将曲线还原回来,从而减小误差.4.在计算过程中,注意认真仔细.计算量繁杂,容易导致计算错误,可以多设几个变量来解决.5.在绘制曲线过程中,如果直接用角速度w的话,有可能会出现小频率的点比较密集,大频率的点比较疏松,得到的曲线误差比较大,并且并不美观.当数据相差较大时,我采用了将横坐标求对数之后,再将新得到的数据作为横坐标绘制图像,则实验图像变得非常美观和清晰,并且具有说服力.6.通过本次实验,我了解到了频率特性测量的方法以与怎样求幅频特性|G<w>|和相频特性φ<w>的值,并且通过将自己实验所得曲线、实际计算曲线与matlab仿真之间的对比,将理论、实践、仿真融为一体,使我更加加深了频率响应曲线的认识.这样的方法,在以后的学习过程中,会应用的更加广泛,并且具有非常深远的意义.。

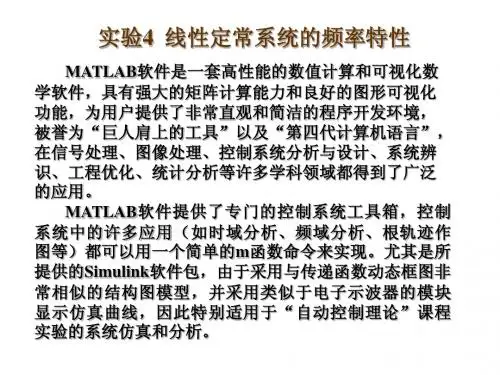

系统的频率特性分析和稳定性实验报告一、实验名称：系统的频率特性分析和稳定性二、实验目的:①通过MATLAB绘制的nyquist曲线和极坐标的bode函数得到频率特性图，还可以得到系统的幅频特性、相频特性、实频特性和虚频特性，以求取系统频率特征量。
②利用MATLAB来直接求取幅值裕度和相位裕度，来直接分析系统是否稳定以及相对稳定性。
三、实验设备：MATLAB软件，计算机四、实验步骤：首先在MATLAB软件输入如下文本close allclear allclck=24;numG1=k*[1.25 2.5]; %系统的传递函数denG1=conv([3 4],[0.03 1]);[re im]=nyquist(numG1,denG1);%求实频特性和虚频特性plot(re,im);grid软件生成了系统的nyquist图在MATLAB在中，用不带参数的bode函数自动生成系统bode图。
带输出参数的bode图可以得到幅频特性和相频特性利用MATLAB来生成bode图close allclear allclck=24;nunG1=k*[1.25 2.5]; denG1=conv([3 4],[0.03 1]); w=logspace(-2,3,100);bode(nunG1,denG1,w);利用带输出参数的nyquist函数和bode函数，分别得到实频特性、虚频特性、幅频特性和相频特性，从而得到系统的频率特征量。
numG1=200;denG1=[1 8 100]w=logspace(-1,3,100);[Gm,Pm,w]=bode(numG1,denG1,w);[Mr,k]=max(Gm);Mr=20*log10(Mr),Wr=w(k)M0=20*log10(Gm(1))n=1;while 20*log10(Gm(n))>=-3;n=n+1;endWb=w(n)den=conv([1 5],[1 1 0]);K=10;num1=[K];[Gm1 Pm1 Wg1 Wc1]=margin(num1,den);K=100;num2=[K];[mag,phase,w]=bode(num2,den);[Gm2 Pm2 Wg2 Wc2]=margin(mag,phase,w);[20*log10(Gm1) Pm1 Wg1 Wc1;20*log10(Gm2) Pm2 Wg2 Wc2]在matlab中，如果已知系统的特征方程，极易求出特征根，来判定系统的稳定性。
频率特性测试实验报告频率特性测试实验报告摘要：本实验旨在通过频率特性测试，研究和分析不同电路元件和电子设备在不同频率下的响应特性。
通过实验数据的收集和处理，我们可以了解电路的频率响应、频率特性以及其在不同频率下的性能表现。
实验结果显示，在不同频率下，电路元件和电子设备的频率响应存在差异，这对于电路设计和信号处理具有重要意义。
引言：频率特性是指电路或电子设备在不同频率下的响应能力。
了解电路在不同频率下的性能表现，对于电路设计、信号处理和通信系统的优化具有重要意义。
通过频率特性测试，我们可以分析电路的频率响应、幅频特性和相频特性，从而更好地了解电路的工作原理和性能。
实验方法：1. 实验仪器和设备：本实验使用了函数发生器、示波器、电阻、电容、电感等实验仪器和设备。
2. 实验步骤：（1）连接电路：根据实验要求，连接电路并确保电路连接正确。
（2）设置函数发生器：根据实验要求，设置函数发生器的频率和幅度。
（3）测量电压和相位：使用示波器测量电路中的电压和相位差。
（4）记录实验数据：根据实验要求，记录不同频率下的电压和相位差数据。
（5）数据处理：根据实验数据，绘制幅频特性曲线和相频特性曲线，分析电路的频率响应特性。
实验结果与分析：通过实验数据的收集和处理，我们得到了电路在不同频率下的电压和相位差数据，并绘制了幅频特性曲线和相频特性曲线。
实验结果显示，在低频率下，电路的幅频特性较为平缓，而在高频率下，幅频特性逐渐下降。
相位差随频率的变化呈现出一定的规律，这与电路元件的特性有关。
通过对实验结果的分析，我们可以进一步了解电路的频率响应特性。
实验应用：频率特性测试在电路设计、信号处理和通信系统中具有广泛的应用。
通过了解电路在不同频率下的响应特性，我们可以优化电路设计，提高信号处理的效果，以及改进通信系统的性能。
例如，在音频放大器设计中，对于不同频率的音频信号，需要了解放大器的频率响应特性，以保证音频信号的传输质量。
另外，在无线通信系统中，了解天线的频率特性，可以优化天线设计，提高信号的传输距离和稳定性。
频率特性的测量实验报告一、实验目的频率特性是系统在正弦输入信号作用下，稳态输出与输入的幅值比和相位差随频率变化的关系。
本次实验的目的是通过测量系统的频率特性，深入理解系统的性能和特性，掌握频率特性的测量方法和数据分析处理技巧。
二、实验原理1、频率特性的定义系统的频率特性可以表示为幅频特性和相频特性。
幅频特性是输出信号与输入信号的幅值比随频率的变化关系，相频特性是输出信号与输入信号的相位差随频率的变化关系。
2、测量方法本次实验采用扫频法测量系统的频率特性。
扫频法是通过改变输入正弦信号的频率，同时测量输出信号的幅值和相位，从而得到系统的频率特性。
三、实验设备1、信号发生器用于产生不同频率的正弦输入信号。
2、示波器用于测量输入和输出信号的幅值和相位。
3、被测系统本次实验中的被测系统为一个无源 RC 网络。
四、实验步骤1、按照实验电路图连接好实验设备，确保连接正确无误。
2、打开信号发生器，设置起始频率、终止频率和频率步长，产生扫频正弦信号。
3、在示波器上同时观察输入和输出信号的波形，调整示波器的参数，使波形清晰稳定。
4、测量不同频率下输出信号的幅值和相位，并记录下来。
5、改变输入信号的频率，重复步骤 4，直到完成整个频率范围内的测量。
五、实验数据及处理以下是本次实验测量得到的数据：｜频率（Hz）｜幅值比|相位差（度）｜｜｜｜｜｜100|0707|－45|｜200|05|－634|｜300|0316|－716|｜400|0224|－760|｜500|0177|－787|｜600|0141|－813|｜700|0114|－832|｜800|0093|－848|｜900|0077|－861|｜1000|0064|－871|根据实验数据，绘制幅频特性曲线和相频特性曲线：1、幅频特性曲线以频率为横坐标，幅值比为纵坐标，绘制幅频特性曲线。
从曲线中可以看出，随着频率的增加，幅值比逐渐减小，表明系统对高频信号的衰减作用增强。
实验三线性系统的频率响应分析一、实验目的1．掌握波特图的绘制方法及由波特图来确定系统开环传函。
2．掌握实验方法测量系统的波特图。
二、实验设备PC 机一台，TD-ACC+(或 TD-ACS)教学实验系统一套。

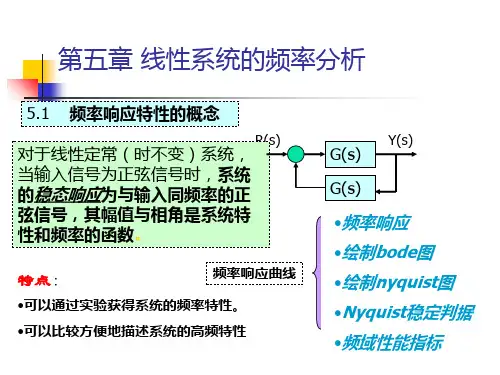

三、实验原理及内容（一）实验原理1．频率特性当输入正弦信号时，线性系统的稳态响应具有随频率 (ω由0变至∞ ) 而变化的特性。
频率响应法的基本思想是：尽管控制系统的输入信号不是正弦函数，而是其它形式的周期函数或非周期函数，但是实际上的周期信号都能满足狄利克莱条件，可以用富氏级数展开为各种谐波分量；而非周期信号也可以使用富氏积分表示为连续的频谱函数。
因此，根据控制系统对正弦输入信号的响应，可推算出系统在任意周期信号或非周期信号作用下的运动情况。
2．线性系统的频率特性系统的正弦稳态响应具有和正弦输入信号的幅值比|Φ(jω)|和相位差∠Φ(jω)随角频率(ω由0 变到∞) 变化的特性。
而幅值比|Φ(jω)|和相位差∠Φ(jω)恰好是函数Φ(jω)的模和幅角。
所以只要把系统的传递函数Φ(s)，令s=jω即可得到Φ(jω)。
我们把Φ(jω)称为系统的频率特性或频率传递函数。
当ω由0 到∞变化时，|Φ(jω)|随频率ω的变化特性成为幅频特性，∠Φ(jω)随频率ω的变化特性称为相频特性。
幅频特性和相频特性结合在一起时称为频率特性。
3．频率特性的表达式(1)对数频率特性：又称波特图，它包括对数幅频和对数相频两条曲线，是频率响应法中广泛使用的一组曲线。
这两组曲线连同它们的坐标组成了对数坐标图。
对数频率特性图的优点：①它把各串联环节幅值的乘除化为加减运算，简化了开环频率特性的计算与作图。
②利用渐近直线来绘制近似的对数幅频特性曲线，而且对数相频特性曲线具有奇对称于转折频率点的性质，这些可使作图大为简化。
③通过对数的表达式，可以在一张图上既能绘制出频率特性的中、高频率特性，又能清晰地画出其低频特性。
(2)极坐标图(或称为奈奎斯特图)(3)对数幅相图(或称为尼柯尔斯图)本次实验中，采用对数频率特性图来进行频域响应的分析研究。
实验四 线性系统的频率特性
一、实验目的：
1． 测量线性系统的幅频特性
2． 复习巩固周期信号的频谱测量
二、实验原理：
我们讨论的确定性输入信号作用下的集总参数线性非时变系统，又简称线性系统。
线性系统的基本特性是齐次性与叠加性、时不变性、微分性以及因果性。
对线性系统的分析，系统的数学模型的求解，可分为时间域方法和变换域方法。
这里主要讨论以频率特性为主要研究对象，通过傅里叶变换以频率为独立变量。
设输入信号)(t v in ，其频谱)(ωj V in ；系统的单位冲激响应)(t h ，系统的频率特性
)(ωj H ；输出信号)(t v out ，其频谱)(ωj V out ，则
时间域中输入与输出的关系
)()()(t h t v t v in out *=
频率域中输入与输出的关系
)()()(ωωωj H j V j V in out ⋅=
时间域方法和变换域方法并没有本质区别，两种方法都是将输入信号分解为某种基本单元，在这些基本单元的作用下求得系统的响应，然后再叠加。
变换域方法可以将时域分析中的微分、积分运算转化为代数运算，将卷积积分变换为乘法；在信号处理时，将输入时间信号用一组变换系数（谱线）来表示，根据信号占有的频带与系统通带间的关系来分析信号传输，判别信号中带有特征性的分量，比时域法简便和直观。
三、实验方法：
1． 输入信号的选取
这里输入信号选取周期矩形信号，并且要求
τ
T
不为整数。
这是因为周期矩形信号具有丰富的谐波分量，通过观察系统的输入、输出波形的谐波的变化，分析系统滤波特性。
周期矩形信号可以分解为直流分量和许多谐波分量；由于测量频率点的数目有限，因此需要排除谐波幅度为零的频率点，周期矩形信号谐波幅度为零的频率点是
Ω
KT
，其中1=K 、2、3、… 。
图11.1 输入的周期矩形信号时域波形
t
图11.2 输入的周期矩形信号幅度频谱
2．线性系统的系统函数幅度频率特性分析 （1）RL 低通网络
（a ） RL 电路 （b ） 幅频特性曲线
图11.3 RL 电路及其幅频特性曲线
)()()(t v dt
t dv R L t v i o o =⋅+
输入周期矩形信号，通过RL 低通网络的输出波形如下：
图11.4 通过RL 低通网络的输入、输出信号
V )(ω
j V out
)
(s t μ
)
(s t μ
对比输入、输出信号，可以看到输出信号的跳变部分被平滑，说明输入信号通过RL 低通网络后，滤除高频分量。
描述RL 低通网络的系统函数的频率特性为
L
R j L R j V j V j H i o +
=
=
ωωωω)
()
()(
（2）RC 高通网络
（a ） RC 电路
（b ） 幅频特性曲线
图11.5 RC 电路及其幅频特性曲线
)()(1
)( t v dt t v RC t v i t o o =⋅+⎰∞
-
输入周期矩形信号，通过RC 高通网络的输出波形如下：
图11.6 通过RC 高通网络的输入、输出信号
对比输入、输出信号，可以看到输出信号的跳变部分被保留，说明输入信号通过RC 高通网络后，滤除低频分量。
描述RC 高通网络的系统函数的频率特性为
V )
(ωj out
)
(s t μ
)
(s t μ
RC
j j j V j V j H i o 1)
()
()(+
=
=
ωωωωω
四、实验实验设备与器件
1． 函数信号发生器 2． 选频电平表 3． 双踪示波器 4． 实验箱
5． 电阻、电感、电容若干
五、实验内容
1． 仪器使用与调试（参见实验一）
输入信号选取：周期方波信号，周期s T μ200=，脉冲宽度s μτ60=，脉冲幅度V V p 5=。
2． RL 低通网络
在实验箱上连接成RL 电路（4.7mH 电感、220Ω电阻）。
分别测量输入、输出的时域波形；分别测量RL 低通电路的输入、输出信号的基波到第十次谐波，并记录测量的各次谐波频率)(KHz f 及对应谐波频率的幅度)(dB V 。
测量图如下：
图11.7 RL 低通电路测量图
RL 低通电路仿真图
3．RC高通网络
在实验箱上连接成RC电路（47nF电容、220Ω电阻）。
测量数据的要求同RL低通电路。
测量电路如下：
图11.8 RC高通电路测量图
RC高通电路仿真图。
