LC863328A-5Y29 LA76810进入总线调整一法

各种彩电进入IC总线的方法M37160M8H-051FP+M61264总线进入方法:按菜单，再按V+选择调台菜单，再按频道-选择微调，按V+，按数字0-9调子菜单CPU是LC863328B-52E4使用的遥控器为52K7A，LC863328A-5Z26使用的遥控器为5Z26A ,CPU是LC863528B-52K7/52Y7/53P4 使用的遥控器为52K7A/50J1B，LC863524C-55K2使用遥控54B4 LC863524C-55L7使用遥控55L7打开遥控器后按最下面左边起第二个按键即进入总线，按静音键更换总线菜单，按节目键选项目，按音量键更改数值。

一直按进总线的按键到退出总线调整后遥控关机后即可保存数据退出。

CPU是LC863528B-54N0 把音量关最小，然后按着音量下键同时按遥控器上的招回（交换）键进入。

按静音键更换总线彩单。

遥控关机退出CPU是LC863320A-5R76 可以使用52K7A遥控，打开遥控器后按最下面左边起第二个按键即进入总线。

按该键换总线菜单。

频道键换项目。

音量键调整CPU是lC863528B/C-55K7/52K7/56A6使用遥控SZY-B 按压遥控器PIC按键下面的小孔即可进总线。

退出也是按这个孔。

或者用用户遥控器，按“MUNU”键五次，到系统菜单，再按“CH+”键到节目交换，输入“2”“4”“8”“3”进入工厂调整菜单T，如果换其他项目按“静音”键切换。

按菜单（MUNU）键保存退出。

CPU是LC863324A 5T51,节目状态下使用遥控器输入"6 4 8 3",即进入总线状态，再次进行＂节目交换状态下使用遥控器输入"6483",重复操作及进入其他调试模式和保存退出。

CPU是LC863532B 54H6 先把音量调至00，按菜单一次，屏幕出现“图象”菜单。

然后快速输入“”6568。

进入FACTORY“工厂老化状态”再按一次菜单键，输入“6568”进入B/W BALANCE“黑白平衡状态”，同样重复一次进入ADJUST MENU0“调试状态”，再重复一次推出工厂。

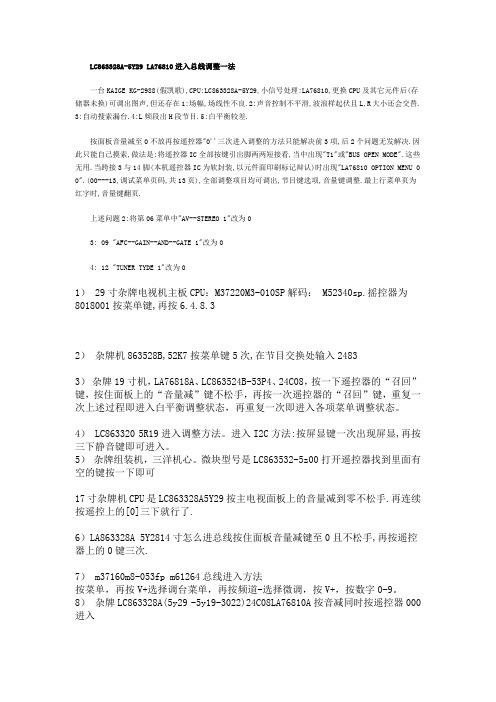

LC863328A-5Y29 LA76810进入总线调整一法一台KAIGE KG-2988(假凯歌),CPU:LC863328A-5Y29,小信号处理:LA76810,更换CPU及其它元件后(存储器未换)可调出图声,但还存在1:场幅,场线性不良.2:声音控制不平滑,波浪样起伏且L,R大小还会交替. 3:自动搜索漏台.4:L频段出H段节目.5:白平衡较差.按面板音量减至0不放再按遥控器"0''三次进入调整的方法只能解决前3项,后2个问题无发解决.因此只能自己摸索,做法是:将遥控器IC全部按键引出脚两两短接看,当中出现"T1"或"BUS OPEN MODE".这些无用.当跨接3与14脚(本机遥控器IC为软封装,以元件面印刷标记辩认)时出现"LA76810 OPTION MENU 0 0".(00---13,调试菜单页码,共13页),全部调整项目均可调出,节目键选项,音量键调整.最上行菜单页为红字时,音量键翻页.上述问题2:将第06菜单中"AV--STEREO 1"改为03: 09 "AFC--GAIN--AND--GATE 1"改为04: 12 "TUNER TYDE 1"改为01） 29寸杂牌电视机主板CPU：M37220M3-010SP解码： M52340sp.摇控器为8018001按菜单键,再按6.4.8.32）杂牌机863528B,52K7按菜单键5次,在节目交换处输入24833）杂牌19寸机，LA76818A、LC863524B-53P4、24C08，按一下遥控器的“召回”键，按住面板上的“音量减”键不松手，再按一次遥控器的“召回”键，重复一次上述过程即进入白平衡调整状态，再重复一次即进入各项菜单调整状态。

4） LC863320 5R19进入调整方法。

键“）即可进入。按“菜单键”选择子菜单，按“频道+/-"选择项目，按“音量+/-键”改
变参数。
退出： 按清除键。
进入方法二： 用5P10遥控器进入：按“超强接收键“即可。
退出： 按“超强接收键”可退出。
进入方法三： 用5P03遥控器进入，按“图像模式键”即可。
退出： 与进入相同
5P10机芯：
进入： 先在遥控器的方向键的右上角安装一个键，同时按“该键”和“静音键”即可进入。
退出： 按“清除键”即可。
5P20机芯：
进入方法一： 用5P20遥控器进入：先在遥控器的方向键的左上角安装一个键，按此键（称为“工厂
退出： 交流关机即可
5D30机芯：
进入： 按遥控器上的“屏显键”使屏幕右上角出现OSD字符显示；同时按下机器面板上的“频道+"
和“视频键”进入维修菜单。“菜单”键翻页
退出： 按“屏显键”即可退出。
5D60/5D66机芯：
进入： 1、按遥控器上多位键“-/--"使屏幕显示“---"字样；
进行子菜单的选择，按“节目+/-键”选择子项目，按“音量+/-键”进行项目参数的调整。
注：该机换CPU后，如无中文菜单，则进入工厂模式将OPTION项改为0261，如有重低音则改为1261
即可。
退出： 按： 按“图像模式键”可退出。
5P21机芯：
进入： 一、前期产品按遥控器的倒数一排的第二个键的位置（称“工厂键”），按菜单键选择子菜单，
按“频道+/-键”选择项目，按音量加减键调整参数
二、后期出厂的机器将音量减到最低，同时按遥控器的屏显键进入。

T3472C、T3477C等
选用遥控器型号 可选用为KK-Y226C遥控器改制。例如KK-Y226C型遥控器最下一行第4个按键被掩盖，(右边第一个)可将遥控器贴片掀起加上导电胶，而改制成工厂FAC TORY按键。
遥控器倒数第二行第1个按键(左边第一个)为工厂“INDEX”键。遥控器倒数第二行第4个按键(右边第一个)为工厂“Ⅰ/Ⅱ”键。控器最下一行第3个按键，(右边第二个)为工厂“TV”键，控器最下一行第2个按键被掩盖，(左边第二个)为工厂“MUTE”键。
3. 按“――”键使屏幕呈现水平亮线，再按一次“――”键，屏幕恢复正常。
4.按频道选择“P+”或“P-”可进行调试项目选择。
5.按音量调节“V+”或“V-”可进行项目值调整。
6.在FAC ON状态下，不进入工厂菜单时，可进行节目加减，音量加减，TV/AV等操作。
7.再次按“呼号”键，屏幕显示FAC OFF，表示已退出工厂菜单。
2.根据需要选择数字键1、2、3、4、5、6、7、8键则进入对应的工厂菜单。
3.按“――”键使屏幕呈现水平亮线，再按一次“――”键，屏幕恢复正常。
4.按频道选择“P+”或“P-”可进行调试项目选择。
5.按音量调节“V+”或“V-”可进行项目值调整。
6.调试完毕后再按“FAC”屏幕显示FAC OFF，表示已将调试数据记忆并退出工厂菜单。
DT148、DT148E、DT148ES、KDT148等
选用遥控器型号 可选用为KK-Y131遥控器改制。例如KK-Y131型遥控器最下一行第1个按键被掩盖，(左边第一个)可将遥控器贴片掀起加上导电胶，而改制成工厂FAC按键。
调试步骤 1.按“FAC”键，屏幕右上角显示FAC ON，此时已进入工厂调试状态。

杂牌机总线进入方法杂牌机总线进入方法杂牌机总线进入方法1 CPU型号芯片存储器遥控器进入I2C总线方法。

即进入模式１５）ＣＰＵ是LC863320A 存储器用的是C81DC 进入总线的方法：打开遥控器，内部有隐藏键那就是"维修"键.１６）杂牌机CPU采用M37220M3-010SP解码为M52340SP按一下主菜单键，在菜单没消失以前再按6483进入１７）CPU是LC863528B-51C3摇控器是KD-06进入总线方法；杂牌IC总线进入方法_电子技术研讨_百度空间2010-10-09 1052320789杂牌IC总线进入方法_电子技术研讨_百度空间。

7、51M8/51Y6（所用遥控器52H8）在主菜单状态下，按住菜单（MENU）键，然后输入密码"6283"进入白平衡，重按静音键（MUTE）两次进入工厂菜单：按菜单键（MENU）退出总线。

10、55P2C（所用遥控器52H8）按住面板菜单（MENU）键，然后按密码" 628"即可进入，按MUTE静音键进入白平衡，再按SLEEP键转到总线，把总线019PRODUCT项设置为OFF。

杂牌机进入I2C总线方法- 贵州家电维修网- 贵阳报修热线：...2010-02-06 风里来LC863320A LA76810 按遥控器"菜单"键，出现屏幕菜单，选择"系统"，在"交换"栏输入"6483"即可进入维修模式。

（1）按本机面板"音量－"键，减至0不松手，同时按遥控器"节目"键和数字"0"键三次，即可进入维修状态。

VCT3802A 单片芯片VCT3802 按住本机面板"音量"键（采用4个操作键的按"音量"键，采用6个操作键的按"确定"键）的同时，再按住遥控器（必须是带有黄色键的遥控器）上的"OK"键，持续约6－10秒钟后，就进入维修调试状态。

遥控器型号
HTR-0180、
HYF-33E、
HYF-31G
6．2．2总线调整方法
(1)依次按下菜单键、SCAN键、静音键、显示键后，再按SCAN键，即可进入工厂维修模式。按睡眠定时
键，更换主菜单。
(2)在童锁菜单中键入“8、1、8、0”，即可解锁。
6.3 LA76828机芯
菜单。
(2)在开机状态下，按遥控器上的童锁键LOCK键可解锁。
6.5 TMPA88XX机芯
6．5．1彩电配置一览表
主要IC
超级芯片：
TMPA8803／
8823／8809／
8829／8807
机型
HS-3706(G)、HS-2198／(T)／(C)、RGBTV-21TA、21F5D-T／(A)、21FA6-T、
29F99(A)、29F9A-S、29T1A-S、29T2A-P(A)、29T8D-T、21F98-
S、25F98-S、25T8D-S、29T2A-S、29T5A-S、HS-2996G
遥控器型号
HYF-3U
6．4．2总线调整方法
(1)依次按菜单(MENU)键、显示键、静音键和SCAN键，即进入工厂维修模式。按睡眠定时键，更换主
第六章
海尔彩电
LA76810/76810A机芯
LA76818机芯
LA76828机芯
LA76832机芯
TMPA88XX机芯
TDA8839/8843/8844机芯
TB1238/TB1240机芯
3D机芯
PW1235机芯
833机芯
TDA9808(LMK14)机芯
PW1225机芯

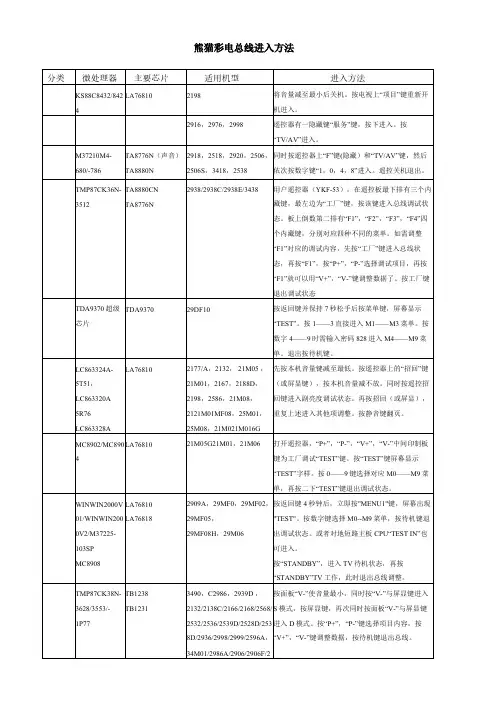

熊猫彩电总线进入方法分类微处理器主要芯片适用机型进入方法KS88C8432/842 4LA768102198将音量减至最小后关机。

按电视上“项目”键重新开机进入。

2916，2976，2998遥控器有一隐藏键“服务”键，按下进入。

按“TV/AV”进入。

M37210M4-680/-786TA8776N（声音）TA8880N2918，2518，2920，2506，2506S，3418，2538同时按遥控器上“F”键(隐藏）和“TV/AV”键，然后依次按数字键“1，0，4，8”进入。

遥控关机退出。

TMP87CK36N-3512TA8880CNTA8776N2938/2938C/2938E/3438用户遥控器（YKF-53），在遥控板最下排有三个内藏键，最左边为“工厂”键，按该键进入总线调试状态。

板上倒数第二排有“F1”，“F2”，“F3”，“F4”四个内藏键，分别对应四种不同的菜单。

如需调整“F1”对应的调试内容，先按“工厂”键进入总线状态，再按“F1”，按“P+”，“P-”选择调试项目，再按“F1”就可以用“V+”，“V-”键调整数据了。

按工厂键退出调试状态TDA9370超级芯片TDA937029DF10按返回键并保持7秒松手后按菜单键，屏幕显示“TEST”。

按1——3直接进入M1——M3菜单。

按数字4——9时需输入密码828进入M4——M9菜单。

退出按待机键。

LC863324A-5T51，LC863320A 5R76LC863328A LA768102177/A，2132， 21M05 ，21M01，2167，2188D，2198，2586，21M08，2121M01MF08，25M01，25M08，21M021M016G先按本机音量键减至最低。

按遥控器上的“招回”键（或屏显键），按本机音量减不放。

同时按遥控招回键进入副亮度调试状态。

再按招回（或屏显），重复上述进入其他项调整。

按静音键翻页。

MC8902/MC890 4LA7681021M05G21M01，21M06打开遥控器，“P+”，“P-”，“V+”，“V-”中间印制板键为工厂调试“TEST”键。

SCR.H.POST 0 拉幕中心调整 GAME OPTION ALL 游戏开/关 2种
SEARCH.CHECK ON 无台自动搜索开/关 ZOOM OPTION ON 放大模式开/关
BAND OPTION LA7910 波段选择 CHIILD LOCK OFF 锁定关
AV.OPTION 1 AV路数选择 MENU BACK OFF 菜单黑底
ADJUST MENU 1 ADJUST MENU 2
RF.AGC 35 高放AGC调整 0--63 ZOOM1 V.SIZE 120 放大状态场幅调整
VOLUME 127 内部音量调整 0--127 ZOOM2 V.SIZE 48 16：9场幅调整
R-Y/B-Y.G.BL 8 PAL 制解调比增益 0--15 H.BLK.LEFT 7 行左消隐调整
FBPBLK.SW 0 行消隐开关 A.MONI.SW 1 IC内部音频选择开关
WPL OPE 2 白峰限制 S.TRHP.SW INT 内部外部陷波器选择
PRE/OVER ADJ 2 亮度信号前后沿过冲调整 V.LEV.OFFSET 3 过调制时视频检波输出的补偿量
PRE/OVER .SW 0 亮度信号前后沿开关 OVER.MOD.SW. OFF 过调制功能开关
POWER LOGO ON 开机屏显设定开/关ON/OFF SENSITIVITY OFF 超强接收功能
SCREEN OPT ALL 开机/开机均可拉幕 V.MUTE.P.OFF ON 关机前黑屏选择开/关
SCREEN TIME 4 开机屏显示时间 CALENDAR ON ON 电视日历开/关
G-DRV 8 绿驱动 0--15 NT.V.PHASE +01 N制行中心

TCL彩电总线进入调整方法型号:2910G,2910D,2910DZ,2911,2911D,2911DI,2911Z,2911DZ,2913D,2915DZ,2916D, 2927D,2956D,2965D,2975,2975D,2975DI,2980G,2980D,2980GI,2980DB,2988G,2988D,2988DB,2988DF,2988DI,AT2911DZ,AT2915DZ,AT2915,AT2927I,AT2939,AT2956,AT2965,AT2956B,AT2975D,AT2975Z,ATffice:smarttags"/>2975F,AT2975I,AT2986Z,AT2980D,AT2980DB,AT2988DB,AT2988,AT2988D,AT2986Z,AT2990,AT2990ICPU型号: OM8838,TDA8841参数: 将普通遥控器打开后盖在线路板上的D04位置插上二极管(IN4148), 方向与板面方向相同,然后,按“菜单”两次,即可进入“工厂模式”的各项目调整（注：21寸按“美化画面”键）.备注: 飞利浦IIC数码29寸机芯型号:N14K6,21A1,21V1,21G6,21V8,21B1,21B2,N21K1,N21K2,N21K3,N21B1L,N21B2,N21B6,N21B6J,N21G6,N21E2CPU型号: TMPA8803,TMPA8809参数: A、开机后按住主机的“音量▼”键，使音量减到0（不要松放手），同时按遥控器上的“0”键三次，必须在1.5秒之内完成，即可进入工厂菜单。

B、按工厂遥控器上的“回看”键直接进入。

要求：按“方法A”进入工厂D-MODE后，小屏幕系列按“3”数字键选择并设置“DMODE”项为“01”；大屏幕系列按“6”数字键选择并设置“FACT”项为“开”。

以后就可以用遥控器上的“回看”键直接进入或退出工厂菜单。

遥控关机退出。
CN-5机芯
CHT0601
（CHT0602）
MN1871274
AN5095K或AN5195K
G2516，N2918，R2519N
R2916N，R2518N、N2516，N2518，R2516N，R2918N、G2588D，G2588E
N2918A，N2919，R2116N，R2118N
特制C3419PD、C3418PN，C3419PN、C3419PD/PB/PT
（1）：采用C2920PN机型遥控器（型号为K4J）。将遥控器K4J上的二极管V12断开，按遥控器上的“调谐键”进入或退出维修“M”状态。
（2）：用遥控器K7A，按遥控器菜单选择键旁“项目选择”键，屏幕上显示绿色字符“M”，表示已进入维修总线调试状态。
本机遥控器（K18）进入“维修模式方法”：将电视机声音调到最小，按住遥控器上“静音”键的同时，按电视机上的“菜单”键，屏幕上显示字符“S”，表示电视机进入了“维修模式”。
CH－16
TDA9383/TDA9370或CH05T16XX（超级芯片）
SF1498、SF2198、PF2515、PF2915、SF3415
同上。
CH－8（背投）
TMP87CS38N
TDA8844，TDA9178
51PT18、51PT28、51PT28A、51PT28银蓝、43PT28A等系列大屏幕背投彩电
用用户遥控器K11B或本机遥控器将音量关得最小；再按遥控器上“静音键”不放，同时按电视机上“菜单键”，此时屏幕上出现红色字符“S”，表明已进入维修状态。
R2118BT，29B38，G2521，G2526
（芯片采用CHT0807）：（1）.用型号为K11B的遥控器。（2）.去掉遥控器内二极管V3，然后接三只二极管，每只二极管的正端接V3的正端，每只二极管的负载分别接在集成电路的(6)(7)(12)。（3）.按频道选择键"1"即进入维修模式调整状态，此时屏幕上显示绿色字符为“D”

8） 杂牌LC863328A(5y29 -5y19-3022)24C08LA76810A按音减同时按遥控器000进入
9） 杂牌机是LA863328A 5ห้องสมุดไป่ตู้28 2MD0
拆开遥控器里面没有使用的暗键就可以进入总线。
10）, CPU是LC863324A 5T51,我用该机的节目状态下使用遥控器输入"6483",再次进行＂节目交换状态下使用遥控器入"6483",即可，重复操作及进入其他调试模式色"工厂"两字,
再按菜单键四次，按P键选择交换项，键入6483或遥控关机退出。
11）LC863528B—51Y6打开遥控器内有按钮可以进，t2模式，把音量减到0，快速按3个0。
12）LC863528B—52K7进入总线方法（电话：0851-6752082）：
按电视上或遥控上的菜单键5下.在节目交换输入2483就可以进入了.控静音键转换调整项目.控菜单键退出保存所调的数据.万能遥控一样操作.
2）打开原配遥控器（KD—29）短接一下左下第一键即可进入工厂模式．节目＋-调项目，音量＋-调数据，菜单键退出。
3）找一块内部IC为7461遥控板，将23、24脚改接电源正，21、22脚接电源负，瞬间短接一下2、15脚便进入工厂模式。
4）其实采用LC86××××系列的电视机，遥控芯片均采用7461，只是各种工作模式表现在21、22、23、24、引脚接入电路的方法（电话：0851-6752082），如灵活掌握可变通使用解决难进入86××××系列工厂模式问题．另几种接法可参见＂家电维修（电话：0851-6752082）＂杂志2005.6（P46）。
6）LA863328A 5Y2814寸怎么进总线按住面板音量减键至0且不松手,再按遥控器上的0键三次.

TCL系列彩电总线进入方法与维修调试2009-09-24 20:36:03| 分类：技术资料| 标签：|字号大中小订阅TCL系列彩电总线数据1 TCL王牌2111IC总线数据1 AGC 13 04 CATHODE LEVEL 19 06 SUB-BRIGHT 10 02 CORE MNEU YES FFI 1 WHITE-R 0C 25 WHITE-G 0D 20 WHITE-B 0E 20 VERT SLOPE 08 28 VERT AMP 09 23 S-CORRECT 0A 10 VERT SHIFT 0B 1B HOR SHIFT 03 232 TCL王牌2501A IC总线数据1 2501A/C/F/2568C/2511C/2536C/F/2503C 维修状态进入方法：按面板上音量减、减到0，再按住音量减的同时按三次0键。

退出方法为：关机即可。

总线数据：OPTION1：OPTION2：项目数据COLOR AUTO/P/N3/N4 SOUND DK/I LOGO ENABLE VIDEO 1 VIDEO ACPWR ENAABLE STDBY ENAABLE H．SEN ENAABLE 项目数据COMB DISABLE EFFECT WOOFER SEABCH SLOW CHIP TB1238 IF 38．0MHZ LANG CHN/VIET F．MODE ON3 TCL王牌2501A IC总线数据2 GEOMETRY1：GEOMETRY2：项目数据库SIGNAL NORMAL VPOS-50 2 HPOS-50 11 HIGH-50 32 VLIN-50 2 VSC-50 3 项目数据SIGNAL NORMAL HSIZE50 30 PARA.50 50 TRAA.50 15 CORN.50 13 VEHT.504 HEHT.50 3 STATUS: COL-TEMP: OSDADI：项目数据ABL 3 SUB-BRI 36 RF-AGC 38 PIF-AFT 152 R-SECAM 3 B-SECAM 3 APC 1 项目数据R.CUT 80 G.CUT 103 B.CUT 71 G．GAIN 55 B．GAIN 47 项目数据VPOS.50 32 INTV.50 12 H.POSIT 25 OSD.BRI 404 TCL王牌2518E IC总线数据1 2518E 进入方法：音量—到0，再同时三个0 退出方法：关机项目数据项目数据项目数据H-PHASE/50H 10 EAST/WEST DC 38 GD 15 ENGINEER OPTION 0 OSD-H-POSITION 20 RD 95 RF-AGC-DELAY 17 SUB-TINT 0 BB 114 E/W CORNER BOTTOM 1 SUB-COLOR 45 GB 55 E/W CORNER TOP 3 SUB-CONTRAST 90 RB 65 EAST/WEST TILT 35 SUB-SHARP 40 POWER-HIGH 10 EAST/WEST AMP/60H 38 SUB-BRIGHT 21 POWER-LOW 1 EAST/WEST AMP/50H 33 BD 75 CHANGE CHANNEL 1 V-SC 18 V-LINE/50H 15 V-SIZE/50H 69V-POSITION 215 TCL王牌2901A IC总线数据2 STATUS: COL-TEMP: OSDADI：项目数据ABL 3 SUB-BRI 47 RF-AGC 31 PIF-AFT 186 R-SECAM7 B-SECAM 7 APC 1 项目数据R.CUT 100 G.CUT 109 B.CUT 93 G．GAIN 64 B．GAIN 61 项目数据VPOS.50 25 INTV.50 11 H.POSIT 15 OSD.BRI 386 TCL2169C、2108、2178A TCL 彩电I2C总线的调整方法 1 进入“S”调试程序的方法按住电视机“音量－”键，直到出现00(音量最小)且不松手，同时按遥控器上的“屏显”键，此时屏幕的右上角出现“S”即进入S状态。

文军维修工厂调试说明红双喜LC863328 进入方法先按一次遥控器召回键然后按主面板上音量减不放手同时按遥控器召回1键即可进入工厂状态再重复上述过程可进入黑白平FACTORY B W BALANCE 衡调试再重复一次可进入调试状态再重复一次可退出工厂调试ADJUAST MENU 0厂标设置同上方法屏幕显示时按遥控器音量到时不放手同时按遥控器节2FACTORY 00目一可进行厂标设置遥控器左右方位键可选择每个字的显示内容按记忆键可转换下一个字按下上方位键选择以下内容按召回键可退出厂标设置喜福开关自设厂标开关第一行字显示开关第一行字LOGO1XI FU ON /OFF (/) / SIZE2X4体大小 第一行字左右位置第一行字颜色第一行字上下位置H.POS COLOR RED V.POS <69>第二行字显示开关第行字体大小LOGO2 <ON> ON/OFF / SIZE2X42第二行字左右位置第二行字颜色第二行字上下位置H.POS 66 C0LOR V.POS<86>同上方法屏幕显示为黑白平衡调试为调试状态遥控器上3 B W BLANCE ADJUST 下方位键选择项目左右方位健调试关机可全部退出工厂调试状态 调试状态 ADJUST MENU 0 黑白平衡B/W BALANCE 副亮度S-BRI 80 0--127 红偏压R-BIA 72 0--255 绿偏压G-BIA 90 0--255 蓝偏压B-BIA 84 0--255 红驱动R-DRV 57 0--127 绿驱动G-DRV 8 0--15 蓝驱动B-DRN 68 0--127 内部信号*C.B/W 0 0--3 行中心 H.PHASE 11 0--31 场幅 V.SIZE 83 0--127 场线性V.LINE 16 0--31场中心V.POSITION 7 0--63场补偿 V.SC 0 0--31 制行中心NT.V.PHASE +01 N 制场副 NT.V.VISE -01 N 制线性 NT.V.LINE -02 N 制场中心NT.V.POSITION +06 N 制场补偿NT.V.SC +08 N注意内部信号必须设置才能正常工作并且退出调试黑白平衡状态屏幕显示C B/W 04 调试状态时按遥控器静音键可打开以下设置内容注意左右出白边ADJUST MENU 0时调节项目中左右行消隐其他项目不能调否则本主板将丧ADGUST MENU 2失相应功能文军维修 ADJUST MENU 1 ADJUST MENU 2高放调整RF.AGC 35 AGC 0--63内部音量调整VOLUME 127 0--127制解调比增益R-Y/B-Y.G.BL 8 PAL 0--15制解调角误差R-Y/B-Y ANG 8 PAL 0--15蓝色差调整B-Y.DC LEVEL 8 0--15红色差调整R-Y.DC LEVEL 8 0--15蓝色差电平调整SECAM B-Y DC 8 SECAM 0--15红色差电平调整SECAM R-Y DC 8 SECAM 0--15YUV BY DC 8 HIGH YUV R Y DC 8放大状态场幅调整ZOOM1 V.SIZE 120 场幅调整ZOOM2 V.SIZE 48 169行左消隐调整H.BLK.LEFT 7 行右消隐调整H.BLK.RIGHT 3 字符行中心调整OSDH.POSI 5字符场中心调整OSD V.POSI 29字符对比度调整OSD CINT 80LOW AC-IN 110AC-IN 240ADJUST MENU 3 ADJUST MENU 4集成块选择*IC SELECT LA76818LA76810 LA76828 LA76832 蓝屏选择黑屏选择 BACK COLOR BLUE/开机记忆状态POWER OPTION P.ONON/OFF /REM 模式 LINE MODE ON开机屏显设定开关POWER LOGO ON/ON/OFF 超强接收功能SENSITIVITY OFF开机开机均可拉幕SCREEN OPT ALL/ 关机前黑屏选择开关 V.MUTE.P.OFF ON/开机屏显示时间SCREEN TIME 4电视日历开关CALENDAR ON ON/拉幕中心调整SCR.H.POST 0游戏开关种 GAME OPTION ALL/ 2无台自动搜索开关SEARCH.CHECK ON/ 放大模式开关ZOOM OPTION ON/波段选择BAND OPTION LA7910锁定关 CHIILD LOCK OFF路数选择AV.OPTION 1 AV文军维修菜单黑底MENU BACK OFF 屏显左边右边选择POIGION L/R RIGHT换台黑屏选择BLK.PROCESS ONADJUST MENU 5 ADJUST MENU 6双伴音为*STEREO OPT ON ON开关PAL OPTION ON PAL /立体声STEREO IC OFF开关N3.58 OPTION ON N3.58/重低音开关WOOF/H.PHONE WOOF /开关N4.43 OPTION ON N4.43/定时功能是一次多次EVERY DAY ON /关SECAM OPTION OFF SECAM 中文显示开CHINESE OSD ON 伴音制式开关 4.5M OPTION ON4.5M /副对比度SUB.CONT 26伴音制式开关5.5M OPTION ON5.5M /副色度SUB.COLOR 9伴音制式开关6.0M OPTION ON6.0M /副画质调整SUB.SHARP 10伴音制式开关 6.5M OPTION ON6.5M /副色调调整SUB.TINT 33蓝屏亮度调整 B.B BRIGHT 60ADJUST MENU 7 ADJUST MENU 8行中心H.FREQUENCE 32 SCEAM音控控制开关VOL.FILTER ONDAC /行锁定灵敏度AFC.GAIN AUTOAFC 中频选择 VIF.SYS.SW 38.0M38.0M 场同步电路及非标准V.SERUP 150HZ/60HZ束流控制 BRT.ABL.DEF 0视频输出幅度视频输出幅度VIDEO.LEVEL 7利用亮度控制 MIP.STP.DEF 0ABL 伴音解调副度调整FM.LEVEL 16起控点调整BRT.ABL.TH 4 ABL非标准场同步调整CD.MODE 3温度补偿 RGB TEMP SW 1 RGB OUT伴音解调SOUND TPAP 4 SIF功能开关 YUV OPTION OFF DVD文军维修半透明功能H.TONE DEF ON同步信号色副载波开关FSC. /C. SYNC 0 /半透明幅调整HALF TONE 3制正向增加负向减小VCO ADJ. SW 0 N /字符设置DIGITAL OSD ON OSD制频率微调C. VCO .ADJ 2 N VCO ADJUST MENU 9 ADJUST MENU 10场复位时间VREST TIMING 0信号伽玛校正起始设定Y GAMMA STA 2 Y 解调角设定G-Y ANGLE 0 G-Y直流恢复DC.REST 2 控制范围C.KILLER OPE 4 ACC黑电平延伸起始点设定BLDK.STR.STA 2 场消隐开关V.BLK..SW 0黑电平延伸范围BLK.STR.GAW 2 行消隐开关FBPBLK.SW 0内部音频选择开关A.MONI.SW 1 IC 白峰限制WPL OPE 2内部外部陷波器选择S.TRHP.SW INT 亮度信号前后沿过冲调整PRE/OVER ADJ 2过调制时视频检波输出的补偿量V.LEV.OFFSET 3 亮度信号前后沿开关PRE/OVER .SW 0过调制功能开关OVER.MOD.SW. OFF 消噪幅度控制CORING W/DEF 2过调治调整量OV.MOD.LEVEL 9 选择无操作小自动关机3 HOUR A-OFF ON 3数码彩电机芯板如何调试黑白平衡I2C 现介绍汇佳数码彩电主板进入总线内部的进入及调试说明方法也适应以下几种电脑块I2C LC8633328A-TH51J8LC863320A-5R76LC863332A-5Z59LC863332A-5Z37LC863332A-5Y30注后面的序号不同进入方法也不一样LC863328A-TH-50J1进入方法按遥控器的召回键一次再按主机芯板不要按遥控器的音量减键不要松手同a 时按遥控器的召回键进入工厂状态重复上述过程即可进入黑白FACTORY B/W BLANCE平衡节目节目选择调试项目也可用键则可快速直接选到b+P+-P-07S-BRI C.B 项/W 按音量音量进行增减调整重复项项直至调到合适为止c VOL++VOL--b c文军维修表中为中英文对照及范围B/W BALANCE 屏幕显示对应总线项目名称可变范围参考数据 LA76810 副亮度S-BRI SUB.BRIGHTNESS 0127 84红偏压R-BIA RED.BIAS 0255 102绿偏压G-BIA GREEN.BIAS 0255 140蓝偏压B-BIA BLUE.BIAS 0255 128红驱动R-DRV RED.DRIVE 0127 80绿驱动G-DRV GREEN.DRIVE 015 10蓝驱动B-DRV BLUE.DRIVE 0127 63内部信号C B/W CROSS.B/W 0 3 0注具体数据以显象管三枪发射程度而定具体调整方法屏幕上方显示时按节目节目屏幕出现项按1B/W BALANCE P++P--C B/W 遥控器上的静音键则可进入一条水平亮线然后调高压包加速极使水平最暗此时加速极电压为截止电压以后调试一般不要再改变按遥控器相应数字键增加与水平亮线颜色不同的其他两种颜色含量使水平亮线成为白色则暗平衡最佳处于亮线状态下除静音键起作用外以下八个按键功能自动更改为以下功能2键名 1 3 5 7功能副亮度红偏压绿偏压蓝偏压 + + + +键名 0 2 4 6功能副亮度红偏压绿偏压蓝偏压 - - - -按静音键退出水平亮线将设置为机内亮平衡测试信号调为适当值使亮度3 C.B/W 2S-BRI 适当然后按节目节目调整使图像为白色由亮平衡为P++P--R.DRIG.DRI B.DRI 最佳以上项调合适后将调到正常状态然后关机即可退出工厂状态以上4123 C.B/W 0( 方法可视情况灵活运用)。

CPU机型总线进入方法LA76810LC863320A熊猫25M05,CPU是LC863320A,解码是LA76810,原机器是有很亮的横线干扰,换了视放电容后发现,行幅度不够,右面有5CM无光栅,且好像是右比左的稍亮,插上图像后发现看不见台标,场解码块CPU机型总线进入方法备注LA76810LC863320A2167,2177,2177A, 2188D,2198,21M01, 21M05,2586,25M01, 25M05先按主机“V-”使音量最低，按遥控器上“召回”键，再同时按“V-”键和遥控器上“召回”键，屏幕显示“工厂状态”字样；按遥控器上“召回”键，再同时按“V-”键和遥控器上“召回”键，屏幕显示黄色的副亮度调试数据；按遥控器上“召回”键，再同时按“V-”键和遥控器上“召回”键，屏幕显示“调试状态”字样。

按“P+”，“P-”键选择项目内容。

按“V+”，“V-”调整数据。

关机退出总线。

LC863324,21M08,2121M01MF08, 25M01,25M08LC863328-512J8（3）,21M021M016G按静音键翻页MC8902,MC890421M05G,21M01（2）, 21M06打开遥控器，“P+”，“P-”，“V+”，“V-”中间印制板键为工厂调试“TEST”键。

按“TEST”键屏幕显示“TEST”字样。

按09键选择对应M0M9菜单，再按二下“TEST”键退出调试状态。

WINWIN2000V01, WINWIN2000V2, M37225-103SP2909A,29MF01,29MF02, 29MF05按返回键4秒钟后，立即按“MENU1”键，屏幕出现“TEST”。

按数字键选择M0M9菜单，按待机键退出调试状态。

LA76818MC890829MF08H,29M06按返回键4秒钟后，立即按“MENU1”键，屏幕出现“TEST”。

按数字键进入子菜单。

02为校试菜单，直接按对应数字进入，49为设计菜单，需先按“浏览”键，再按对应数字键进入。

创维总线进入方法创维总线进入方法创维[] 创维（skyworth）彩电总线进入调整方法[2007-04-01 20:40:06]创维（skyworth）彩电总线进入调整方法请进入维修状态时慎重调整，最好先记录备份后再调整。

此资料仅供参考，版权归原作者所有，有涉及侵犯版权的请联系我们，我们将及时删除。

彩电系列松下东芝索尼飞利蒲三星北京 TCL 熊猫康佳长虹JVC 海信改板机创维创维机芯对照厦华显示器系列 TCL 方向方正LG 美格长城爱国者厦华 EMC 尼索(NESO) CTX 宏图三胞海尔现代(HyuNDAI) 联想飞利浦宏基Acer(明基BenQ) 浪潮 HPC 三星七喜(HEADY) 大水牛 NEC 神舟清华同方熊猫(PANDA) JTC HP Pavilion 创维系列一． D系列5D01机芯：进入：在遥控器屏显键的正下方，加装一个按键（SERVICE键），按该键即可进入工厂模式。

退出：按遥控器上的TV/AV键即可。

5D20机芯：进入：1、按遥控器上的“工厂键”（电脑键的正上方安一按键），进入工厂调试模式；2、按“菜单键”直到进入SERVICE FACTORY调整菜单；3、按“频道+/-”键选择想要进行初始化的项目；4、按“音量+/-”键执行初始化操作。

退出：按“工厂键”即可退出调试菜单。

5D25/5D26机芯：进入：同时按住面板上的“频道＋/—”键再开机即可，“菜单”键翻页退出：交流关机即可5D28机芯：进入：（1）、按多位键“－/－－”使屏幕出现“口口口”，百位数字设为2，其它两位不管。

（2）、按“菜单”键，进入声音菜单，选中“重低音”一项。

（3）、输入密码6879进入。

进入调整项的快捷方式：按“1"键，调TDA1316的白平衡；按“2”键调OSD；按“3”键调EEPROM的数据；按“4”键调CPU的旋转设定；按“5”键调DPTV1；按“6”键调DPTV2；按“7”键调DPTV；按“8”键调TDA1316；按“9"键调TDA9859；按“0”键调TDA9112。

海信总线调整方法一、TB1238机心CPU ：TMP87CM38N或TMP87CS38N小信号：TB1238实用机型：TC2181A/D、TC2175A/AD、TC2589A/AD、TC2588G/GD、TC2975G进入方法：用本机遥控器，按数字键“12” ，将音量减到最小，再按“静音”键屏幕显示“D”字符，即进入调试状态。

调整方法：节目加/减键选项，音量加/减键调数据。

退出方法：遥控关机即可退出维修状态。

二、A12机心CPU ：LC863324A－5N09小信号：LA76810实用机型：TC2199D 、TC2181F 、TC2569D 、TC2585A进入方法：首先改造本机遥控器，把上下左右键中央位置的铜箔连上，该位置即为TEST键；按该键即可调出维修菜单。

调整方法：按上下键选项，按左右键调数据。

退出方法：遥控关机即可退出。

三、H97机心（此机心彩电被称为海信“智能王”）CPU ：TMP87CM38N或H98B－5H31－3358小信号：TA8880AN实用机型：TC2939系列、TC2979系列、TC3418系列进入方法：在TV状态下，先按“图文”键，在按“TV/AV”键，最后按“8、8、8、0数字键，屏幕显示“M”字符，在“M”状态下，先按“中文”键，在5秒内分别按下声音控制键、超重低音键、环绕声选择键、声音模式选择键、定时关机键，可分别进入FACTORY 1－FACTORY 5维修菜单。

四、飞利浦超级芯片TDA9373机心CPU及小信号二合一：TDA9373实用机型：TC2977 、TC2908UF 、TC29118 、TF29118 、TC2982E 、TF2982ETC3482E 、TC3418UF 、TC3482UF进入方法：用HYDFSR－0072型遥控器，依次快速按静音、屏显、9、8、0键屏幕左上角显示“M”字符，表示进入调试状态。

部分机型是在日历查询状态下，输入1、9、6、3 也可以进入调试状态调整方法：在调试状态下，按“菜单”键切换调整菜单（共9个），节目加/减键选项，音量加/减键调数据。

康佳电视进入总线方法康佳彩电总线进入方法详解1．康佳彩电18大系列K/N系列、SK系列、S系列、SE系列、SA系列、A系列、C系列、E系列、F系列、ST系列、TA8880CN机芯（画中画系列）、倍频机芯、W机芯（背投系列）、T系列(数字高清)、I系列(数字高清)、M、FM系列(数字高清)、FG、FT系列(数字高清)、MV系列(数字高清)。

2.1K/N系列2.1.1彩电配置一览表主要IC：超级芯片TDA9380或TDA93832.1.2总线调整方法机型：TDA9380掩膜后的型号为CKP1402SA，代表机型有：P2162K、T2168K、T2168N、P2179K、T2176N、T2176K等；TDA9383掩膜后的型号为CKP1403SA，代表机型有：T3468K、P3460K、P2960K、P2961K、P2962K、P2962K1、P2998K、T2975K、T2968K、T2976K、T2968N、P2562K、P2579K、T2568K、T2568N按MENU(菜单)键调出菜单显示(注：菜单显示时间为10s)，在菜单未消失前连续按回看键5次便可进入工厂调整菜单。

按MENU键可依次选择菜单1到菜单4。

选中需调整的菜单后，可用节目+/-键选择需调整的项目(选中后变为红色)；用音量控制键调节选中项目的参数值，直至符合要求为止。

当所有调试完成后，再按一次回看键即可退出总线调整模式，回到正常收看状态。

2.1.3总线故障故障现象：接收PAL-I制信号时，伴音音轻且有杂音。

检修提示：进入维修状态，在维修菜单5内设有伴音制式设定项目，其中SOUNDFILTER即是伴音滤波器选择设定项目，数据为"00"时，选择内部SIF电路处理全制式伴音信号；"01"时，选择外部电路处理6.5MHz伴音信号；"02"时，选择外部电路处理6.0MHz伴音信号；"03"时，选择外部电路处理全制式伴音信号。
