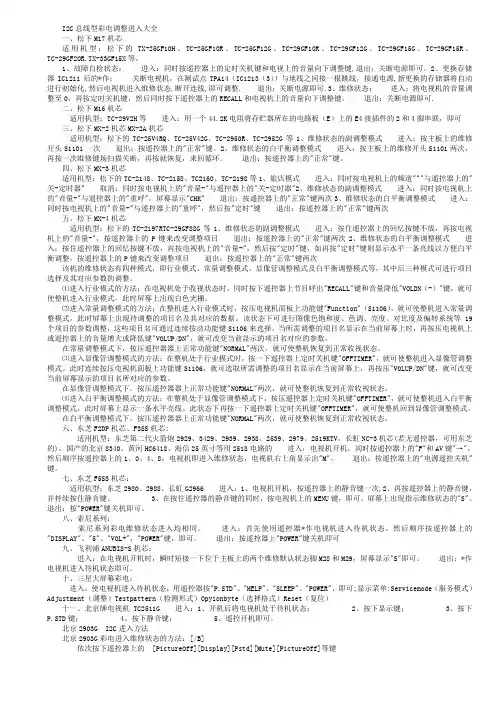

I2C总线型彩电调整进入大全一、松下M17机芯适用机型：松下的TX-25GF10H、TC-25GF10R、TC-25GF12G、TC-29GF10R、TC-29GF12G、TC-29GF15G、TC-29GF15R、TC-29GF20R.TX-33GF15X等。

1、故障自检状态：进入：同时按遥控器上的定时关机键和电视上的音量向下调整键,退出：关断电源即可。

2、更换存储器IC1211后的*作：关断电视机，在测试点TPA14（IC1213（3））与地线之间接一根跳线，接通电源,新更换的存储器将自动进行初始化,然后电视机进入维修状态.断开连线,即可调整. 退出：关断电源即可.3、维修状态：进入：将电视机的音量调整至0，再按定时关机键，然后同时按下遥控器上的RECALL和电视机上的音量向下调整键。

退出：关断电源即可.二、松下M16机芯适用机型：TC-29V2H等进入：用一个44.2K电阻将存贮器所在的电路板（E）上的E4接插件的2和4脚串联，即可三、松下MX-2机芯MX-2A机芯适用机型：松下的TC-25V4RQ、TC-25V42G、TC-2950R、TC-2952G等1、维修状态的副调整模式进入：按主板上的维修开头S1101一次退出：按遥控器上的"正常"键。

2、维修状态的白平衡调整模式进入：按主板上的维修开头S1101两次，再按一次维修键场扫描关断，再按就恢复，来回循环。

退出：按遥控器上的"正常"键。

四、松下MX-3机芯适用机型：松下的TC-2148、TC-2158、TC2160、TC-2198等1、旅店模式进入：同时按电视机上的频道"^"与遥控器上的"关-定时器" 取消：同时按电视机上的"音量-"与遥控器上的"关-定时器"2、维修状态的副调整模式进入：同时按电视机上的"音量-"与遥控器上的"重呼"，屏幕显示"CHK" 退出：按遥控器上的"正常"键两次3、维修状态的白平衡调整模式进入：同时按电视机上的"音量-"与遥控器上的"重呼"，然后按"定时"键退出：按遥控器上的"正常"键两次五、松下MX-4机芯适用机型：松下的TC-2197RTC-29GF88G等1、维修状态的副调整模式进入：按住遥控器上的回忆按键不放，再按电视机上的"音量-"，按遥控器上的P键来改变调整项目退出：按遥控器上的"正常"键两次2、维修状态的白平衡调整模式进入：按住遥控器上的回忆按键不放，再按电视机上的"音量-"，然后按"定时"键，如再按"定时"键则显示水平一条亮线以方便白平衡调整，按遥控器上的P键来改变调整项目退出：按遥控器上的"正常"键两次该机的维修状态有四种模式，即行业模式、常量调整模式、显像管调整模式及白平衡调整模式等，其中后三种模式可进行项目选择及其对应参数的调整。

2C总线型彩电调整进入大全一、松下机芯适用机型：松下的、、12G、、12G、15G、、等。

、故障自检状态：进入：同时按遥控器上的定时关机键和电视上的音量向下调整键,退出：关断电源即可。

、更换存储器后的*作：关断电视机，在测试点（（））与地线之间接一根跳线，接通电源,新更换的存储器将自动进行初始化,然后电视机进入维修状态.断开连线,即可调整. 退出：关断电源即可、维修状态：进入：将电视机的音量调整至，再按定时关机键，然后同时按下遥控器上的和电视机上的音量向下调整键。

退出：关断电源即可.二、松下机芯适用机型：等进入：用一个电阻将存贮器所在的电路板（）上的接插件的和脚串联，即可三、松下机芯-2A机芯适用机型：松下的、42G、、-2952G等、维修状态的副调整模式进入：按主板上的维修开头一次退出：按遥控器上的"正常"键。

、维修状态的白平衡调整模式进入：按主板上的维修开头两次，再按一次维修键场扫描关断，再按就恢复，来回循环。

退出：按遥控器上的"正常"键。

四、松下机芯适用机型：松下的、、、等、旅店模式进入：同时按电视机上的频道"^"与遥控器上的"关定时器" 取消：同时按电视机上的"音量"与遥控器上的"关定时器"、维修状态的副调整模式进入：同时按电视机上的"音量"与遥控器上的"重呼"，屏幕显示"" 退出：按遥控器上的"正常"键两次、维修状态的白平衡调整模式进入：同时按电视机上的"音量"与遥控器上的"重呼"，然后按"定时"键退出：按遥控器上的"正常"键两次五、松下机芯适用机型：松下的88G等、维修状态的副调整模式进入：按住遥控器上的回忆按键不放，再按电视机上的"音量"，按遥控器上的键来改变调整项目退出：按遥控器上的"正常"键两次、维修状态的白平衡调整模式进入：按住遥控器上的回忆按键不放，再按电视机上的"音量"，然后按"定时"键，如再按"定时"键则显示水平一条亮线以方便白平衡调整，按遥控器上的键来改变调整项目退出：按遥控器上的"正常"键两次该机的维修状态有四种模式，即行业模式、常量调整模式、显像管调整模式及白平衡调整模式等，其中后三种模式可进行项目选择及其对应参数的调整。

长虹CHD系列数字高清电视总线调整（一）文章整理:来源: 作者: 点击: 574一、CHD-1机芯1、代表机型:CHD2990,CHD3490,CHD29181,CHD34181,CHD3215,CHD3615等.2、进入维修状态的方法:用本机附带KDT6D、KDT6A型遥控器，将本机音量关到最小，按住遥控器上的“静音”键不放，2秒后，再同时按下本机“菜单”键，若屏幕正上方将出现红色“S”字符，则表明机器已进入维修模式（若屏幕正上方未出现红色“S”字样，请重复操作以上步骤，直到屏幕正上方出现红色“S”字样为止）。

操作遥控器上的“菜单”键，可对数据表进行翻页，操作“∧∨”键，可对数据项目进行选择，操作“＜＞”键，可对数据大小进行调整，遥控关机，则退出“S”模式。

3、数字板的板号:JUC7.820.991-2,各机型的数字板可以互相代换,但是要注意画中画功能,可在S模式下设置PIP为YES或者NO即可.二、CHD-2机芯1、代表机型:CHD29158,CHD29168,CHD29155,CHD29156(F19),CHD29166(F20),CHD25155, C HD29168(F20),CHD29100C,CHD34100C,CHD32366等.2、进入维修状态的方法用本机附带KDT6H型遥控器，将本机音量关到最小，按住遥控器上的“静音”键不放，持续5-8秒后，再松开遥控器上的“静音”键，然后按下本机“菜单”键，若屏幕正上方将出现红色“S”字符及总线数据表，此时表明机器已进入维修模式（若屏幕正上方未出现红色“S”字样及总线数据表，请重复操作以上步骤，直到屏幕正上方出现红色“S”字样及总线数据表为止）。

操作遥控器或面板上的“菜单”键，可对数据表进行翻页，操作遥控器上“∧∨”键，可对数据项目进行选择，操作遥控器上“＜＞”键，可对数据大小进行调整，调整完毕，遥控关机，则退出“S”模式。

3、数字板的板号:JUC7.820.1305-1,但采用的主芯片有HIT118/128之分.4、总线参考数据（CHD29158）注意: 早期的产品数字板主芯片为HIT118,可以用HIT128的数字板代换(IC不可直接代换),但由于采用的音效处理块和高频头不同,代换后需要调整OPTION OSD下的总线数据SOUND IC和TUNER选项. 该项在S模式下,按"菜单"键,到白平衡页时,输入密码"0816或者3421",即可进入:三、CHD-5机芯1、代表机型:CHD2988,CHD3488,CHD2992/A,CHD2918,CHD3418,CHD2998/A,CHD3498/A,C HD2915,CHD3215,CHD3415,CHD3615等.2、进入维修状态的方法用本机附带KDT5A型遥控器，将本机音量关到最小，按住遥控器上的“静音”键不放，再同时按下本机“菜单”键，若屏幕正上方将出现红色“S”字符，则表明机器已进入维修模式（若屏幕正上方未出现红色“S”字样，请重复操作以上步骤，直到屏幕正上方出现红色“S”字样为止）。

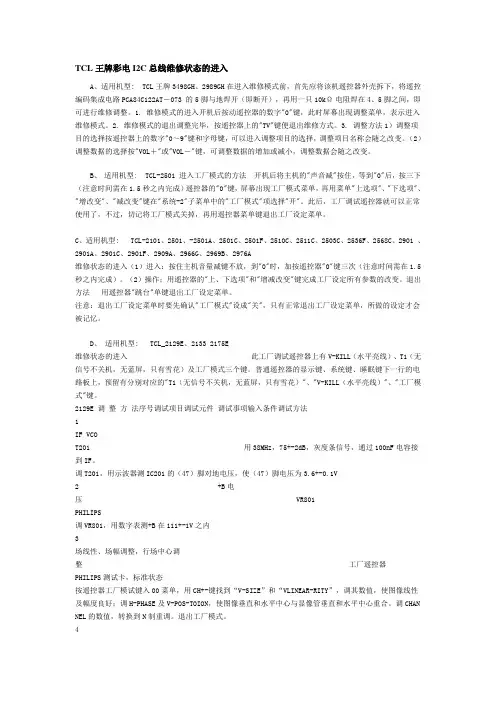

TCL王牌彩电I2C总线维修状态的进入A、适用机型: TCL王牌3498GH、2989GH在进入维修模式前，首先应将该机遥控器外壳拆下，将遥控编码集成电路PCA84C122AT－073 的5脚与地焊开（即断开），再用一只10kΩ电阻焊在4、5脚之间，即可进行维修调整。

1. 维修模式的进入开机后按动遥控器的数字"0"键，此时屏幕出现调整菜单，表示进入维修模式。

2. 维修模式的退出调整完毕，按遥控器上的"TV"键便退出维修方式。

3. 调整方法1）调整项目的选择按遥控器上的数字"0～9"键和字母键，可以进入调整项目的选择，调整项目名称会随之改变。

（2）调整数据的选择按"VOL＋"或"VOL－"键，可调整数据的增加或减小，调整数据会随之改变。

B、适用机型: TCL-2501 进入工厂模式的方法 开机后将主机的"声音减"按住，等到"0"后，按三下（注意时间需在1.5秒之内完成）遥控器的"0"键，屏幕出现工厂模式菜单，再用菜单"上选项"、"下选项"、"增改变"、"减改变"键在"系统-2"子菜单中的"工厂模式"项选择"开"。

此后，工厂调试遥控器就可以正常使用了，不过，切记将工厂模式关掉，再用遥控器菜单键退出工厂设定菜单。

C、适用机型: TCL-2101、2501、-2501A、2501C、2501F、2510C、2511C、2503C、2536F、2568C、2901 、2901A、2901C、2901F、2909A、2966G、2969B、2976A维修状态的进入（1）进入：按住主机音量减键不放，到"0"时，加按遥控器"0"键三次（注意时间需在1.5秒之内完成）。

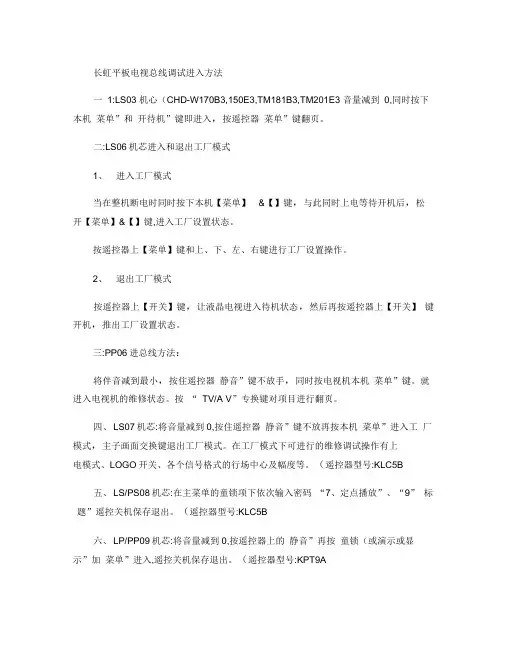

长虹平板电视总线调试进入方法一1:LS03 机心（CHD-W170B3,150E3,TM181B3,TM201E3 音量减到0,同时按下本机菜单”和开待机”键即进入，按遥控器菜单”键翻页。

二:LS06机芯进入和退出工厂模式1、进入工厂模式当在整机断电时同时按下本机【菜单】&【】键，与此同时上电等待开机后，松开【菜单】&【】键,进入工厂设置状态。

按遥控器上【菜单】键和上、下、左、右键进行工厂设置操作。

2、退出工厂模式按遥控器上【开关】键，让液晶电视进入待机状态，然后再按遥控器上【开关】键开机，推出工厂设置状态。

三:PP06进总线方法：将伴音减到最小，按住遥控器静音”键不放手，同时按电视机本机菜单”键。

就进入电视机的维修状态。

按“ TV/A V”专换键对项目进行翻页。

四、LS07机芯:将音量减到0,按住遥控器静音”键不放再按本机菜单”进入工厂模式，主子画面交换键退出工厂模式。

在工厂模式下可进行的维修调试操作有上电模式、LOGO开关、各个信号格式的行场中心及幅度等。

（遥控器型号:KLC5B五、LS/PS08机芯:在主菜单的童锁项下依次输入密码“7、定点播放”、“9” 标题”遥控关机保存退出。

（遥控器型号:KLC5B六、LP/PP09机芯:将音量减到0,按遥控器上的静音”再按童锁（或演示或显示”加菜单”进入,遥控关机保存退出。

（遥控器型号:KPT9A七、LS/PS10机芯:在主菜单的童锁项下依次输入密码“7、定点播放” “9” 标题” ,” C遥控关机保存退出。

（遥控器型号：KLC5B八、LS/PS12机芯::在主菜单的童锁项下依次输入密码“7” （PIP图像” “9” （PIP节目一”遥控关机保存退出。

（遥控器型号：KPT9A九、PS13机芯:在主菜单的童锁项下依次输入密码“7” （PIP图像” “9” （PIP节目一”遥控关机保存退出。

（遥控器型号：KPT9A十、LS15机芯:TV主菜单下将音量减为0,按住静音”键不放三秒钟后同时按本机菜单”或“TV/A V”键进入工厂模式，遥控关机保存退出。

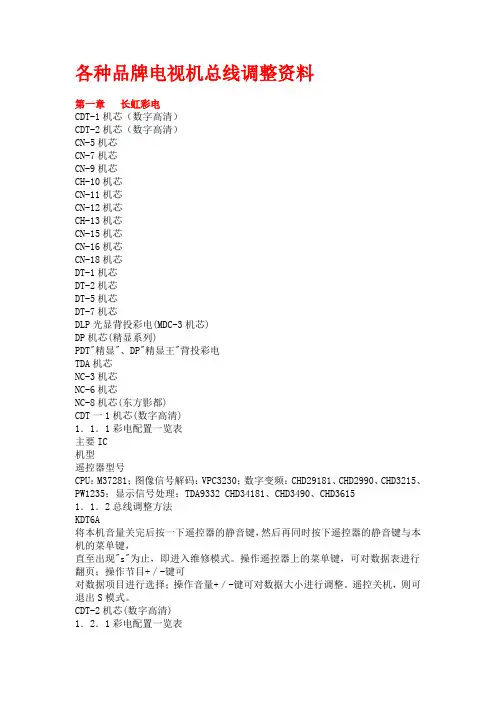

各种品牌电视机总线调整资料第一章长虹彩电CDT-1机芯（数字高清）CDT-2机芯（数字高清）CN-5机芯CN-7机芯CN-9机芯CH-10机芯CN-11机芯CN-12机芯CH-13机芯CN-15机芯CN-16机芯CN-18机芯DT-1机芯DT-2机芯DT-5机芯DT-7机芯DLP光显背投彩电(MDC-3机芯)DP机芯(精显系列)PDT"精显"、DP"精显王"背投彩电TDA机芯NC-3机芯NC-6机芯NC-8机芯(东方影都)CDT一1机芯(数字高清)1．1．1彩电配置一览表主要IC机型遥控器型号CPU：M37281；图像信号解码：VPC3230；数字变频：CHD29181、CHD2990、CHD3215、PW1235；显示信号处理：TDA9332 CHD34181、CHD3490、CHD36151．1．2总线调整方法KDT6A将本机音量关完后按一下遥控器的静音键，然后再同时按下遥控器的静音键与本机的菜单键，直至出现"s"为止，即进入维修模式。

操作遥控器上的菜单键，可对数据表进行翻页；操作节目+／-键可对数据项目进行选择；操作音量+／-键可对数据大小进行调整。

遥控关机，则可退出S模式。

CDT-2机芯(数字高清)1．2．1彩电配置一览表主要IC视频信号解码：SAA7117A(或SAA7119A)；A／D变换：TDA8759；逐行扫描格式的变换：HTV110T1．2．2总线调整方法机型遥控器型号CHD2917DV、CHD25158、CHD29158、CHD29100C、CHD2995(AB0)、CHD29168、CHD34100C、CHD29100W、CHD34100W将本机音量关到最小后按住遥控器上的静音键不放，并持续5～8s然后按下本机菜单键，此时屏幕正上方若出现红色"s"字符及总线数据表，则表明机器已进入维修模式。

操作遥控器或面板上的菜单键，可对数据表进行翻页；操作遥控器上"∧"、"∨"键，可对数据项目进行选择；操作遥控器上"<"、">"键，可对数据大小进行调整。

彩电I2C总线维修状态的进入彩电I2C总线维修状态的进入注意：在调试时禁止使用"P▲"、"P◆"键进入"Option byte"（功能选项设置）状态，并改动其值，其值被改动后，将会出现光栅一亮一黑、按遥控器"POWER"键不能关机现象。

一、北京2103G. 2110G. 2112G. 2119G. 2120G. 2163G. 2164G. 2173G. 2174G. 2181G. (SCT13B/BT机芯 )机型进入维修调整状态：(1)操作遥控器上的按钮,进入工厂模式:PICTURE -OFF-P. STD-HELP-SLEEP-PICTURE ON(2)使用频道键和音量键(+/-)移动光标,选择一个调节参数.(3)使用音量键(+/-)调整参数的大小.退出维修调整状态：按POWER OFF键二、北京TC2113Q、2120Q、2122Q、2129Q、2183Q、2184Q (SCT15A机芯) TC2505G、2506G、2511G、2513G、2566G、2903G、2905G、2911G、2912G、7403G、7403S、6411S (SCT57机芯 )机型进入维修调整状态：1、开机后将电视机处于待机状态；2、按下显示键；3、按下P.STD键；4、按下静音键；5、遥控开机即可。

退出维修调整状态：按POWER OFF键三、北京2980P、2982P、2982H机型；（SCT51A/SCT52A/KC51A机芯）具有童锁功能进入工厂模式下的维修调整状态：（1）按照下列次序5秒内操作遥控发射器上的按钮：PICTURE OFF（Power Off)-SLEEP-P.STD-MUTE-PICTURE ON （Power Off)（2）使用频道（CHANNEL）和音量（VOLUME）的（+/-）键移动光标，选择一个调节参数。

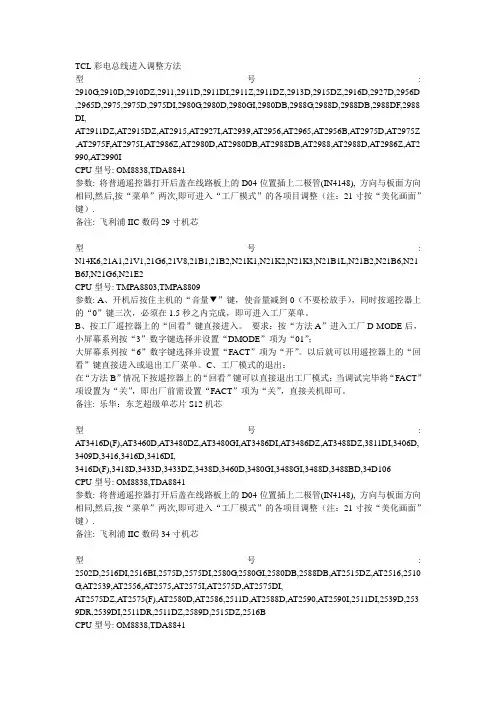

TCL彩电总线进入调整方法型号: 2910G,2910D,2910DZ,2911,2911D,2911DI,2911Z,2911DZ,2913D,2915DZ,2916D,2927D,2956D ,2965D,2975,2975D,2975DI,2980G,2980D,2980GI,2980DB,2988G,2988D,2988DB,2988DF,2988 DI,AT2911DZ,AT2915DZ,AT2915,A T2927I,AT2939,AT2956,A T2965,AT2956B,AT2975D,AT2975Z ,AT2975F,AT2975I,AT2986Z,AT2980D,AT2980DB,AT2988DB,AT2988,A T2988D,AT2986Z,AT2 990,A T2990ICPU型号: OM8838,TDA8841参数: 将普通遥控器打开后盖在线路板上的D04位置插上二极管(IN4148), 方向与板面方向相同,然后,按“菜单”两次,即可进入“工厂模式”的各项目调整（注：21寸按“美化画面”键）.备注: 飞利浦IIC数码29寸机芯型号: N14K6,21A1,21V1,21G6,21V8,21B1,21B2,N21K1,N21K2,N21K3,N21B1L,N21B2,N21B6,N21 B6J,N21G6,N21E2CPU型号: TMPA8803,TMPA8809参数: A、开机后按住主机的“音量▼”键，使音量减到0（不要松放手），同时按遥控器上的“0”键三次，必须在1.5秒之内完成，即可进入工厂菜单。

B、按工厂遥控器上的“回看”键直接进入。

要求：按“方法A”进入工厂D-MODE后，小屏幕系列按“3”数字键选择并设置“DMODE”项为“01”；大屏幕系列按“6”数字键选择并设置“FACT”项为“开”。

以后就可以用遥控器上的“回看”键直接进入或退出工厂菜单。

C、工厂模式的退出：在“方法B”情况下按遥控器上的“回看”键可以直接退出工厂模式；当调试完毕将“FACT”项设置为“关”，即出厂前需设置“FACT”项为“关”，直接关机即可。

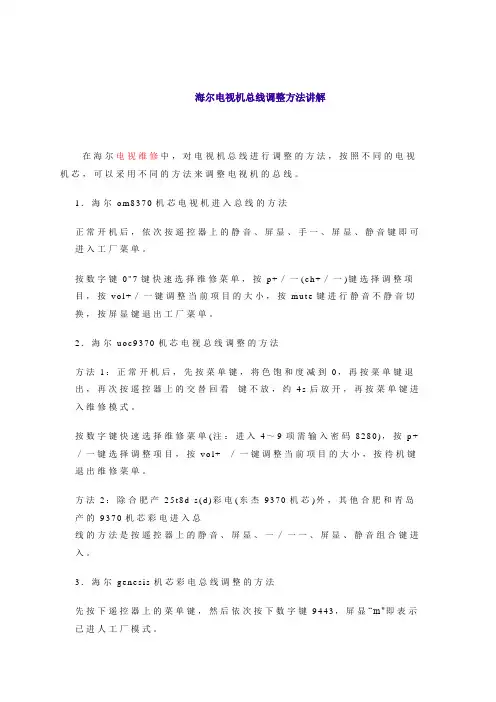

海尔电视机总线调整方法讲解在海尔电视维修中，对电视机总线进行调整的方法，按照不同的电视机芯，可以采用不同的方法来调整电视机的总线。

1．海尔o m8370机芯电视机进入总线的方法正常开机后，依次按遥控器上的静音、屏显、手一、屏显、静音键即可进入工厂菜单。

按数字键0"7键快速选择维修菜单，按p+／一(c h+／一)键选择调整项目，按v o l+／一键调整当前项目的大小，按mu t e键进行静音不静音切换，按屏显键退出工厂菜单。

2．海尔u o c9370机芯电视总线调整的方法方法1：正常开机后，先按菜单键，将色饱和度减到0，再按菜单键退出，再次按遥控器上的交替回看键不放，约4s后放开，再按菜单键进入维修模式。

按数字键快速选择维修菜单(注：进入4～9项需输入密码8280)，按p+／一键选择调整项目，按v o l+／一键调整当前项目的大小，按待机键退出维修菜单。

方法2：除合肥产25t8d-s(d)彩电(东杰9370机芯)外，其他合肥和青岛产的9370机芯彩电进入总线的方法是按遥控器上的静音、屏显、一／一一、屏显、静音组合键进入。

3．海尔g e n e s i s机芯彩电总线调整的方法先按下遥控器上的菜单键，然后依次按下数字键9443，屏显“m"即表示已进人工厂模式。

按菜单键1次显示几何失真参数1调整菜单，按菜单键2次显示几何失真参数2调整菜单，按菜单键3次显示白平衡调整菜单。

4．海尔8857／8859机芯彩电调整总线的方法按住机器面板上的音量减键，直至屏上显示音量为“00”，不放手，同时按下遥控器上的屏显键或显示键(d i s p)，屏显“s"表示已进入s模式。

按一下屏显键，“s"消失，再次重复上述步骤。

屏幕右上角出现“d"，则进人工厂调试状态。

一般情况下只调整s模式下的参数即可。

5．海尔ms t5c16机芯电视机总线调整方法连续按遥控器上的屏显、图像模式、伴音模式、年历键即可进入。

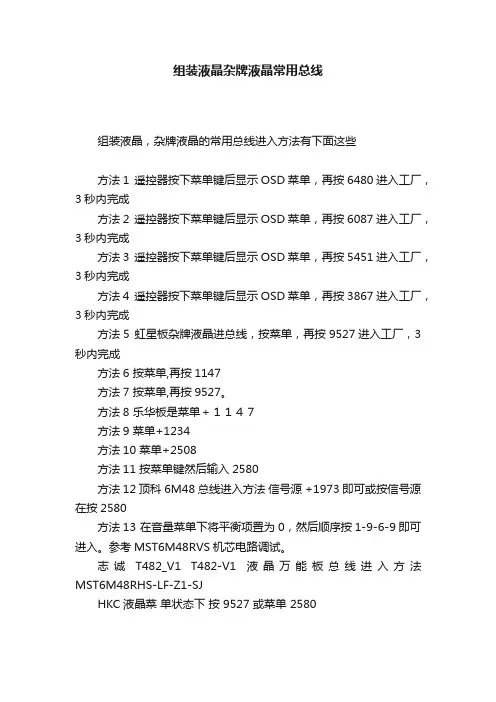

组装液晶杂牌液晶常用总线组装液晶，杂牌液晶的常用总线进入方法有下面这些方法1 遥控器按下菜单键后显示OSD菜单，再按6480进入工厂，3秒内完成方法2 遥控器按下菜单键后显示OSD菜单，再按6087进入工厂，3秒内完成方法3 遥控器按下菜单键后显示OSD菜单，再按5451进入工厂，3秒内完成方法4 遥控器按下菜单键后显示OSD菜单，再按3867进入工厂，3秒内完成方法5 虹星板杂牌液晶进总线，按菜单，再按9527进入工厂，3秒内完成方法6 按菜单,再按1147方法7 按菜单,再按9527。

方法8 乐华板是菜单＋１１４７方法9 菜单+1234方法10 菜单+2508方法11 按菜单键然后输入2580方法12 顶科6M48 总线进入方法信号源 +1973即可或按信号源在按2580方法13 在音量菜单下将平衡项置为0，然后顺序按1-9-6-9即可进入。

参考MST6M48RVS机芯电路调试。

志诚T482_V1 T482-V1液晶万能板总线进入方法MST6M48RHS-LF-Z1-SJHKC液晶菜单状态下按 9527 或菜单 2580板号是QT553M V0.3 按信号源在按2580TSU59V2-LCD平板电视通用数字主板工厂模式设置教程[宏信][2013年4月18日][0]TSU59V2-LCD平板电视通用数字主板工厂模式设置教程通用兼容代换时出现花屏鬼影文字重影时需要设置项如下:1.用遥控器按菜单键,再输入密码进入工厂模式设置项:2.选择特殊设置项进入3.再选择屏参设置项进入4.设置项如下:密码:9527 ……3.液晶电视驱动板工厂模式常用设置T.VST29.03 [宏信][2013年3月1日][0]液晶电视驱动板工厂模式常用设置T.VST29.03 工厂模式进入方法:1.遥控器按下菜单键:2.屏显示菜单后,连接输入1147.3.进入工厂模式主菜单.4.常用设置. 选中: PANEL CONFIG按右键进入. 花屏鬼影故障: 左右键切换LVDS MAP ……4.通用液晶电视高清数字主板工厂模式调试实例图示[宏信][2012年10月16日][0]通用液晶电视高清数字主板工厂模式调试实例图示1.按下菜单键,输入密码,进入工厂设置:先中参数设置,确认进入2.先中屏参设置,确认进入常需设置项: 开机模式 ----保存\开\关三种模式, 一次开机选:开 ; 二次开机选:关.开机LOGO ----开机画面可选三种,LG SONY 三星……5.KM6X16JS_TVL通用液晶电视高清主板工厂模式屏参设置[宏信][2012年9月22日][0]KM6X16JS_TVL通用液晶电视高清主板工厂模式屏参设置需要进入屏参调试时进入屏参设置项调试:按下切换键---输入密码---选中RECOO FUNCTION---右键进入---选中PANEL-ADJUST---右键进入即可进入屏参设置项: 第一行:奇偶位数调整第二行VDS模式切换第三行:位数调整6BIT&……6.MST6M18-V2液晶电视高清通用主板升级方式与工厂模式设置[宏信][2012年1月11日][0]进入方法：用遥控器--按下菜单键--显示菜单--输入密码--工厂模式—SPECIAL SET--确认进入色彩不对花屏鬼影时修改设置项：选中LVDS TI MODE ：按左右键切换到最佳显示效果，无效还原。

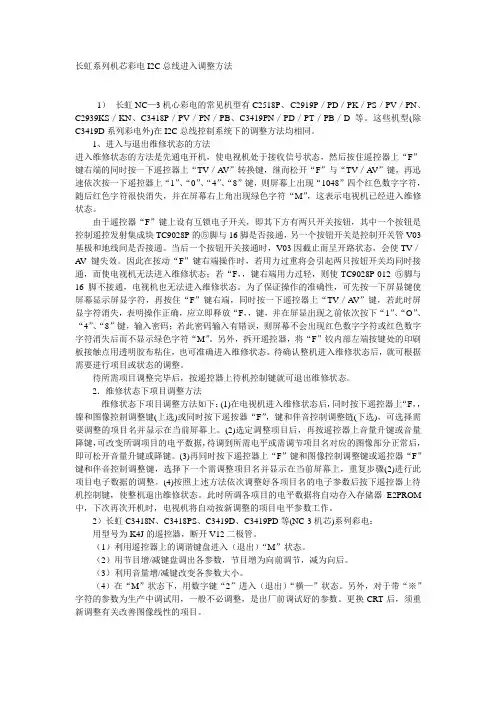

长虹系列机芯彩电I2C总线进入调整方法1）长虹NC—3机心彩电的常见机型有C2518P、C2919P／PD／PK／PS／PV／PN、C2939KS／KN、C3418P／PV／PN／PB、C3419PN／PD／PT／PB／D等。
