另外成型后的收缩、退火或调湿处理后的收缩率一般也都比

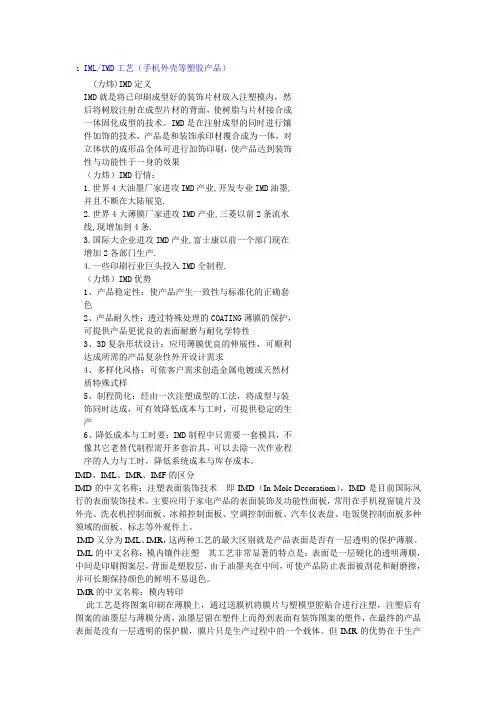

IMD、IML、IMR、IMF的区分IMD的中文名称：注塑表面装饰技术即IMD（In-Mole Decoratiom），IMD是目前国际风行的表面装饰技术，主要应用于家电产品的表面装饰及功能性面板，常用在手机视窗镜片及外壳、洗衣机控制面板、冰箱控制面板、空调控制面板、汽车仪表盘、电饭煲控制面板多种领域的面板、标志等外观件上。

IMD又分为IML、IMR，这两种工艺的最大区别就是产品表面是否有一层透明的保护薄膜。

IML的中文名称：模内镶件注塑其工艺非常显著的特点是：表面是一层硬化的透明薄膜，中间是印刷图案层，背面是塑胶层，由于油墨夹在中间，可使产品防止表面被刮花和耐磨擦，并可长期保持颜色的鲜明不易退色。

IMR的中文名称：模内转印此工艺是将图案印刷在薄膜上，通过送膜机将膜片与塑模型腔贴合进行注塑，注塑后有图案的油墨层与薄膜分离，油墨层留在塑件上而得到表面有装饰图案的塑件，在最终的产品表面是没有一层透明的保护膜，膜片只是生产过程中的一个载体。

但IMR的优势在于生产时的自动化程度高和大批量生产的成本较低。

IMR的缺点：印刷图案层在产品的表面上，厚度只有几个微米，产品使用一段时间后很容易会将印刷图案层磨损掉，也易褪色，造成表面很不美观。

另外新品开发周期长、开发费用高，图案颜色无法实现小批量灵活变化也是IMR工艺无法克服的弱点。

首先在概念上有必要说明：IMD包含IML,IMF,IMRIML：IN MOLDING LABEL〔印刷胶料与塑结合〕IMF：IN MOLDING FILM〔与IML相同〕IMR：IN MOLDING ROLLER〔重点在于胶料上的离型层。

PET FILM→印离型剂→印刷油墨→印接着剂→内塑料射出→油墨与塑接着→开模后胶料会自动从油墨离型。

日本称热转写。

这机器是用ROLL TO ROLL方式，而对位用CCD计算机操作。

他的片才定做周期比较长，模具费用比较高，技术部输出，只有日方有。

〕目前国内一些人士把IMR称之为IMD，把IML独立于IMD之外。

塑料成型：塑料成型必看题库知识点（最新版）1、判断题结晶型塑料比无定型塑料的收缩率小，增加塑料比未增加塑料的收缩率大。

正确答案：错2、填空题设计注射模时，要求塑件留在动模上，但由于塑件结构形状的关系，塑件留在定模或（江南博哥）动、定模上均有可能时，就须设（）机构。

正确答案：双推出3、填空题带螺纹塑件的脱落方式可分为（）、（）、（）和（）四种。

正确答案：强制脱出；移出模外脱出；模内手动脱螺纹；模内机构自动脱螺纹4、名词解释调湿处理正确答案：将聚酰胺类的制品放入热水或热溶液中的处理方法。

5、问答题为什么注射模具要设置温度调节系统？正确答案：注射模具的温度对塑料熔体的充模流动、固化定型、生产效率、塑件的形状和尺寸精度都有重要影响。

注射模具中设置温度调节系统的目的，是通过控制模具温度，使注射成型具有良好的产品质量和较高的生产力。

6、填空题高聚物中大分子链的空间结构有（）、（）型及体型三种形式。

正确答案：线型；直链状线7、判断题同一塑件的壁厚应尽量一致。

正确答案：对8、填空题推动推件板的推杆叫（），要求它（），分布点之间的连线应有（），要求各推杆长度（）。

正确答案：连接推杆；比较粗壮；较大的面积；一致性良好9、问答题阐述气体辅助注射成型原理。

气体辅助注射成型的特点是什么？正确答案：气体辅助注射成型的原理：比较简单，在注射充模过程中，向熔体内注入相对压力而言较低压力的气体，通常为几个到几十个兆帕，利用气体的压力实现保压收缩。

与传统注射成型的方法比较，气体辅助注射成型有以下特点：优点：（1）能够成型壁厚不均匀的塑料制件及复杂的三维中空塑件。

（2）气体从浇口至流动末端形成连续的气流通道，无压力损失，能够实现低压注射成型。

由此能获得低残余应力的塑件，塑件翘曲变形小，尺寸稳定。

（3）由于气流的辅助充模作用，提高了塑件的成型性能，因此采用气体辅助注射有助于成型薄壁塑件，减轻了塑件的质量。

（4）由于注射成型压力较低，可在锁模力较小的注射机上成型尺寸较大的塑件。

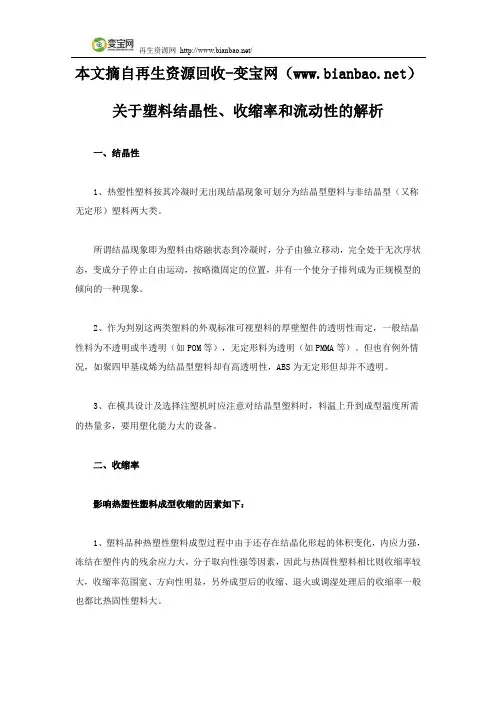

本文摘自再生资源回收-变宝网（）关于塑料结晶性、收缩率和流动性的解析一、结晶性1、热塑性塑料按其冷凝时无出现结晶现象可划分为结晶型塑料与非结晶型（又称无定形）塑料两大类。

所谓结晶现象即为塑料由熔融状态到冷凝时，分子由独立移动，完全处于无次序状态，变成分子停止自由运动，按略微固定的位置，并有一个使分子排列成为正规模型的倾向的一种现象。

2、作为判别这两类塑料的外观标准可视塑料的厚壁塑件的透明性而定，一般结晶性料为不透明或半透明（如POM等），无定形料为透明（如PMMA等）。

但也有例外情况，如聚四甲基戍烯为结晶型塑料却有高透明性，ABS为无定形但却并不透明。

3、在模具设计及选择注塑机时应注意对结晶型塑料时，料温上升到成型温度所需的热量多，要用塑化能力大的设备。

二、收缩率影响热塑性塑料成型收缩的因素如下：1、塑料品种热塑性塑料成型过程中由于还存在结晶化形起的体积变化，内应力强，冻结在塑件内的残余应力大，分子取向性强等因素，因此与热固性塑料相比则收缩率较大，收缩率范围宽、方向性明显，另外成型后的收缩、退火或调湿处理后的收缩率一般也都比热固性塑料大。

2、塑件特性成型时熔融料与型腔表面接触外层立即冷却形成低密度的固态外壳。

由于塑料的导热性差，使塑件内层缓慢冷却而形成收缩大的高密度固态层。

所以壁厚、冷却慢、高密度层厚的则收缩大。

另外，有无嵌件及嵌件布局、数量都直接影响料流方向，密度分布及收缩阻力大小等，所以塑件的特性对收缩大小、方向性影响较大。

3、进料口形式、尺寸、分布这些因素直接影响料流方向、密度分布、保压补缩作用及成型时间。

直接进料口、进料口截面大（尤其截面较厚的）则收缩小但方向性大，进料口宽及长度短的则方向性小。

距进料口近的或与料流方向平行的则收缩大。

4、成型条件模具温度高，熔融料冷却慢、密度高、收缩大，尤其对结晶料则因结晶度高，体积变化大，故收缩更大。

模温分布与塑件内外冷却及密度均匀性也有关，直接影响到各部分收缩量大小及方向性。

塑料产品的退火处理（时间:2006-3-16 9:26:31 共有808人次浏览）塑料制品的退火处理是指塑料在料筒里塑化不均或者产品在模腔内冷却速度不均而引起产品内应力的存在导致产品在以后有变形.开裂.老化等原因。

退火处理是在产品在室内，用热液体介质如热水，热矿物油，热甘油等液体，加热到比产品使用温度高20-35度或者比产品的热变形温度低25-35度的温度下，将产品放进去，退火的时间长短要视产品的壁厚而定，越厚的壁要退火的时间越长。

要注意，经退火的产品拿出热液体后要摆平让它自然冷却，不可以用冷水采取速冷的方法。

退火的产品一般为PC，PS等塑料，对于POM，PVC等塑料就不用退火处理的。

注塑成型开模时或顶出时成品破裂解决方法（时间:2006-3-17 7:12:57 共有787人次浏览）注塑工艺设定要考虑的7个因素（时间:2006-3-2 16:13:36 共有632人次浏览）一、收缩率热塑性塑料成型收缩的形式及计算如前所述，影响热塑性塑料成型收缩的因素如下：1.1塑料品种热塑性塑料成型过程中由于还存在结晶化形起的体积变化，内应力强，冻结在塑件内的残余应力大，分子取向性强等因素，因此与热固性塑料相比则收缩率较大，收缩率范围宽、方向性明显，另外成型后的收缩、退火或调湿处理后的收缩率一般也都比热固性塑料大。

1.2塑件特性成型时熔融料与型腔表面接触外层立即冷却形成低密度的固态外壳。

由于塑料的导热性差，使塑件内层缓慢冷却而形成收缩大的高密度固态层。

所以壁厚、冷却慢、高密度层厚的则收缩大。

另外，有无嵌件及嵌件布局、数量都直接影响料流方向，密度分布及收缩阻力大小等，所以塑件的特性对收缩大小、方向性影响较大。

1.3进料口形式、尺寸、分布这些因素直接影响料流方向、密度分布、保压补缩作用及成型时间。

直接进料口、进料口截面大（尤其截面较厚的）则收缩小但方向性大，进料口宽及长度短的则方向性小。

距进料口近的或与料流方向平行的则收缩大。

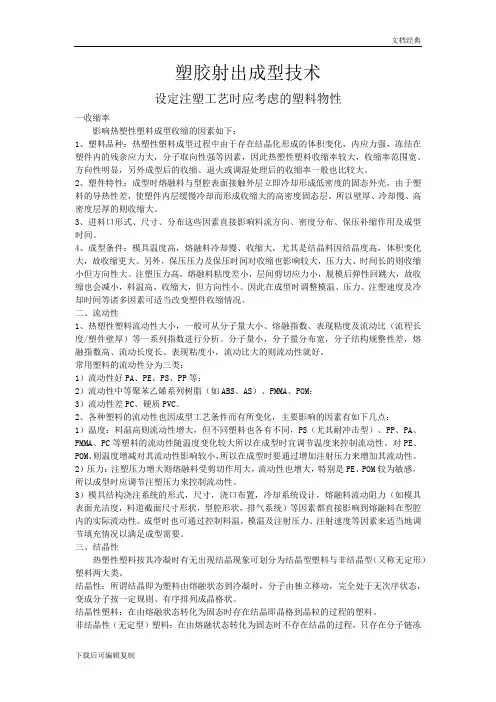

塑胶射出成型技术设定注塑工艺时应考虑的塑料物性一收缩率影响热塑性塑料成型收缩的因素如下：1、塑料品种：热塑性塑料成型过程中由于存在结晶化形成的体积变化，内应力强，冻结在塑件内的残余应力大，分子取向性强等因素，因此热塑性塑料收缩率较大，收缩率范围宽、方向性明显，另外成型后的收缩、退火或调湿处理后的收缩率一般也比较大。

2、塑件特性：成型时熔融料与型腔表面接触外层立即冷却形成低密度的固态外壳。

由于塑料的导热性差，使塑件内层缓慢冷却而形成收缩大的高密度固态层。

所以壁厚、冷却慢、高密度层厚的则收缩大。

3、进料口形式、尺寸、分布这些因素直接影响料流方向、密度分布、保压补缩作用及成型时间。

4、成型条件：模具温度高，熔融料冷却慢、收缩大，尤其是结晶料因结晶度高，体积变化大，故收缩更大。

另外，保压压力及保压时间对收缩也影响较大，压力大、时间长的则收缩小但方向性大。

注塑压力高，熔融料粘度差小，层间剪切应力小，脱模后弹性回跳大，故收缩也会减小，料温高、收缩大，但方向性小。

因此在成型时调整模温、压力、注塑速度及冷却时间等诸多因素可适当改变塑件收缩情况。

二、流动性1、热塑性塑料流动性大小，一般可从分子量大小、熔融指数、表现粘度及流动比（流程长度/塑件壁厚）等一系列指数进行分析。

分子量小，分子量分布宽，分子结构规整性差，熔融指数高、流动长度长、表现粘度小，流动比大的则流动性就好。

常用塑料的流动性分为三类：1）流动性好PA、PE、PS、PP等；2）流动性中等聚苯乙烯系列树脂（如ABS、AS）、PMMA、POM；3）流动性差PC、硬质PVC。

2、各种塑料的流动性也因成型工艺条件而有所变化，主要影响的因素有如下几点：1）温度：料温高则流动性增大，但不同塑料也各有不同，PS（尤其耐冲击型）、PP、PA、PMMA、PC等塑料的流动性随温度变化较大所以在成型时宜调节温度来控制流动性。

对PE、POM、则温度增减对其流动性影响较小，所以在成型时要通过增加注射压力来增加其流动性。

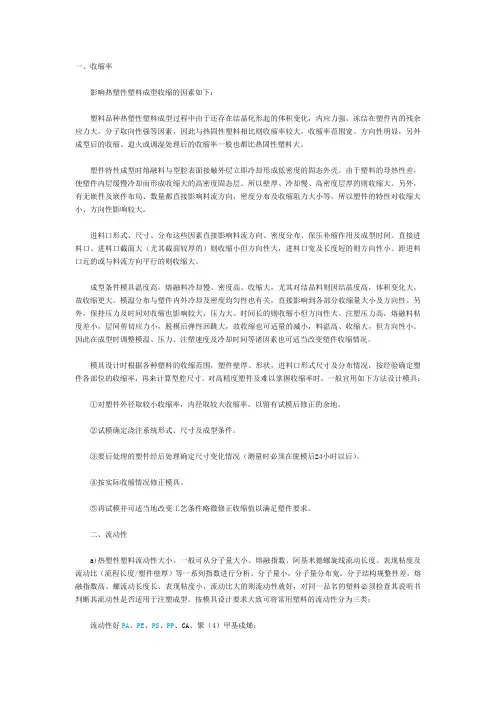

一、收缩率影响热塑性塑料成型收缩的因素如下：塑料品种热塑性塑料成型过程中由于还存在结晶化形起的体积变化，内应力强，冻结在塑件内的残余应力大，分子取向性强等因素，因此与热固性塑料相比则收缩率较大，收缩率范围宽、方向性明显，另外成型后的收缩、退火或调湿处理后的收缩率一般也都比热固性塑料大。

塑件特性成型时熔融料与型腔表面接触外层立即冷却形成低密度的固态外壳。

由于塑料的导热性差，使塑件内层缓慢冷却而形成收缩大的高密度固态层。

所以壁厚、冷却慢、高密度层厚的则收缩大。

另外，有无嵌件及嵌件布局、数量都直接影响料流方向，密度分布及收缩阻力大小等，所以塑件的特性对收缩大小、方向性影响较大。

进料口形式、尺寸、分布这些因素直接影响料流方向、密度分布、保压补缩作用及成型时间。

直接进料口、进料口截面大（尤其截面较厚的）则收缩小但方向性大，进料口宽及长度短的则方向性小。

距进料口近的或与料流方向平行的则收缩大。

成型条件模具温度高，熔融料冷却慢、密度高、收缩大，尤其对结晶料则因结晶度高，体积变化大，故收缩更大。

模温分布与塑件内外冷却及密度均匀性也有关，直接影响到各部分收缩量大小及方向性。

另外，保持压力及时间对收缩也影响较大，压力大、时间长的则收缩小但方向性大。

注塑压力高，熔融料粘度差小，层间剪切应力小，脱模后弹性回跳大，故收缩也可适量的减小，料温高、收缩大，但方向性小。

因此在成型时调整模温、压力、注塑速度及冷却时间等诸因素也可适当改变塑件收缩情况。

模具设计时根据各种塑料的收缩范围，塑件壁厚、形状，进料口形式尺寸及分布情况，按经验确定塑件各部位的收缩率，再来计算型腔尺寸。

对高精度塑件及难以掌握收缩率时，一般宜用如下方法设计模具：①对塑件外径取较小收缩率，内径取较大收缩率，以留有试模后修正的余地。

②试模确定浇注系统形式、尺寸及成型条件。

③要后处理的塑件经后处理确定尺寸变化情况（测量时必须在脱模后24小时以后）。

④按实际收缩情况修正模具。

注塑工艺流程注塑工艺流程1)注射过程动作选择：一般注塑机既可手动操作，也可以半自动和全自动操作。

手动操作是在一个生产周期中，每一个动作都是由操作者转换操作按钮开关而实现的。

一般在试机调模时才选用。

半自动操作时机器可以自动完成一个工作周期的动作，但每一个生产周期完毕后操作者必须拉开安全门，取下工件，再关上安全门，机器方可以继续下一个周期的生产。

全自动操作时注塑机在完成一个工作周期的动作后，可自动进入下一个工作周期。

在正常的连续工作过程中无须停机进行控制和调整。

但须注意，如需要全自动工作，则(1)中途不要打开安全门，否则全自动操作中断；(2)要及时加料；(3)若选用电眼感应，应注意不要遮闭了电眼。

实际上，在全自动操作中通常也是需要中途临时停机的，如给机器模具喷射脱模剂等。

正常生产时，一般选用半自动或全自动操作。

操作开始时，应根据生产需要选择操作方式(手动、半自动或全自动)，并相应转换手动、半自动或全自动开关。

半自动及全自动的工作程序已由线路本身确定好，操作人员只需在电柜面上更改速度和压力的大小、时间的长短、顶针的次数等等，不会因操作者调错键钮而使工作程序出现混乱。

当一个周期中各个动作未调整妥当之前，应先选择手动操作，确认每个动作正常之后，再选择半自动或全自动操作。

2)预塑动作选择根据预塑加料前后注座是否后退,即喷嘴是否离开模具,注塑机一般设有三种选择。

(1)固定加料：预塑前和预塑后喷嘴都始终贴进模具，注座也不移动。

(2)前加料：喷嘴顶着模具进行预塑加料，预塑完毕，注座后退，喷嘴离开模具。

选择这种方式的目的是：预塑时利用模具注射孔抵助喷嘴，避免熔料在背压较高时从喷嘴流出，预塑后可以避免喷嘴和模具长时间接触而产生热量传递，影响它们各自温度的相对稳定。

(3)后加料：注射完成后，注座后退，喷嘴离开模具然后预塑，预塑完再注座前进。

该动作适用于加工成型温度特别窄的塑料，由于喷嘴与模具接触时间短，避免了热量的流失，也避免了熔料在喷嘴孔内的凝固。

热塑性塑料的七大特点一、收缩率热塑性塑料成型收缩的形式及计算如前所述，影响热塑性塑料成型收缩的因素如下：1.1塑料品种热塑性塑料成型过程中由于还存在结晶化形起的体积变化，内应力强，冻结在塑件内的残余应力大，分子取向性强等因素，因此与热固性塑料相比则收缩率较大，收缩率范围宽、方向性明显，另外成型后的收缩、退火或调湿处理后的收缩率一般也都比热固性塑料大。

1.2塑件特性成型时熔融料与型腔表面接触外层立即冷却形成低密度的固态外壳。

由于塑料的导热性差，使塑件内层缓慢冷却而形成收缩大的高密度固态层。

所以壁厚、冷却慢、高密度层厚的则收缩大。

另外，有无嵌件及嵌件布局、数量都直接影响料流方向，密度分布及收缩阻力大小等，所以塑件的特性对收缩大小、方向性影响较大。

1.3进料口形式、尺寸、分布这些因素直接影响料流方向、密度分布、保压补缩作用及成型时间。

直接进料口、进料口截面大（尤其截面较厚的）则收缩小但方向性大，进料口宽及长度短的则方向性小。

距进料口近的或与料流方向平行的则收缩大。

1.4成型条件模具温度高，熔融料冷却慢、密度高、收缩大，尤其对结晶料则因结晶度高，体积变化大，故收缩更大。

模温分布与塑件内外冷却及密度均匀性也有关，直接影响到各部分收缩量大小及方向性。

另外，保持压力及时间对收缩也影响较大，压力大、时间长的则收缩小但方向性大。

注塑压力高，熔融料粘度差小，层间剪切应力小，脱模后弹性回跳大，故收缩也可适量的减小，料温高、收缩大，但方向性小。

因此在成型时调整模温、压力、注塑速度及冷却时间等诸因素也可适当改变塑件收缩情况。

模具设计时根据各种塑料的收缩范围，塑件壁厚、形状，进料口形式尺寸及分布情况，按经验确定塑件各部位的收缩率，再来计算型腔尺寸。

对高精度塑件及难以掌握收缩率时，一般宜用如下方法设计模具：①对塑件外径取较小收缩率，内径取较大收缩率，以留有试模后修正的余地。

②试模确定浇注系统形式、尺寸及成型条件。

③要后处理的塑件经后处理确定尺寸变化情况（测量时必须在脱模后24小时以后）。

塑料是以高分子量合成树脂为主要成分，在一定条件下〔如温度、压力等〕可塑制成一定形状且在常温下保持形状不变的材料。

塑料按受热后外表的性能，可分为热固性塑料与热塑性塑料两大类。

前者的特点是在一定温度下，经一定时间加热、加压或加入硬化剂后，发生化学反应而硬化。

硬化后的塑料化学结构发生变化、质地坚硬、不溶于溶剂、加热也不再软化，如果温度过高则就分解。

后者的特点为受热后发生物态变化，由固体软化或熔化成粘流体状态，但冷却后又可变硬而成固体，且过程可多次反复，塑料本身的分子结构则不发生变化。

塑料都以合成树脂为基本原料，并加入填料、增塑剂、染料、稳定剂等各种辅助料而组成。

因此，不同品种牌号的塑料，由于选用树脂及辅助料的性能、成分、配比及塑料生产工艺不同，则其使用及工艺特性也各不相同。

为此模具设计时必须了解所用塑料的工艺特性。

第一节热固性塑料常用热固性塑料有酚醛、氨基〔三聚氰胺、脲醛〕聚酯、聚邻苯二甲酸二丙烯酯等。

主要用于压塑、挤塑、注射成形。

硅酮、环氧树脂等塑料，目前主要作为低压挤塑封装电子元件及浇注成形等用。

一、工艺特性〔一〕收缩率塑件自模具中取出冷却到室温后，发生尺寸收缩这种性能称为收缩性。

由于收缩不仅是树脂本身的热胀冷缩，而且还与各成形因素有关，所以成形后塑件的收缩应称为成形收缩。

1．成形收缩的形式成形收缩主要表现在以下几方面：〔1〕塑件的线尺寸收缩由于热胀冷缩，塑件脱模时的弹性恢复、塑性变形等原因导致塑件脱模冷却到室温后其尺寸缩小，为此型腔设计时必须考虑予以补偿。

〔2〕收缩方向性成形时分子按方向排列，使塑件呈现各向异性，沿料流方向〔即平行方向〕则收缩大、强度高，与料流直角方向〔即垂直方向〕则收缩小、强度低。

另外，成形时由于塑件各部位密度及填料分布不匀，故使收缩也不匀。

产生收缩差使塑件易发生翘曲、变形、裂纹，尤其在挤塑及注射成形时则方向性更为明显。

因此，模具设计时应考虑收缩方向性按塑件形状、流料方向选取收缩率为宜。

常用塑胶材料简介常用热塑性塑料主要有以下几种:1. 聚苯乙烯PS及改性聚苯乙烯HIPS等2. 丙烯睛-丁二烯-苯乙烯聚合物类ABS3. 聚甲醛POM4. 聚乙烯PE5. 聚丙烯PP6. 聚氯乙烯PVC7. 聚碳酸酯PC8. 聚先胺PAA9. 聚甲基丙烯酸甲酯PMMA各塑料的性能及啤塑工艺要求如下:一. 聚苯乙烯PS及改性聚苯乙烯HIPS等聚苯乙烯PS或GPPS即俗称“硬胶”,属非结晶性塑料其主要性质如下:1. 透明,良好光泽,容易着色.2. 溶于有机溶剂丙酮,三氯乙烯等,便于喷油上色.3. 成型收缩率小%左右,尺寸稳定性好.4. 质脆不耐冲击,表面易擦花,胶件包装要求高.5. 耐酸性差,遇酸、醇、油酯易应力开裂.改性聚苯乙烯即高抗冲击聚苯乙烯HIPS即俗称之“不碎胶”,其主要性质如下:1. 在GPSS中加入适量5-20%丁二烯橡胶改性,从而改善了硬胶的抗冲击性能.2. 颜色: 不透明之乳油或略显黄色.3. HIPS与GPPS根据需要可混合啤塑,GPPS成份越多制品表面亮泽越好,流动性能越好.例如: 组份比 HIPS:GPPS=7:3或8:2,可保持足够强度及良好表观质量.4. 其它主要性质同GPPS.其它聚苯乙烯共性物主要有:1. MBS 聚甲基丙烯酸酯—丁二烯—苯乙烯共聚物;即透明ABS.主要性质:透明,韧性好,耐酸碱,流动性好,易于成型及着色,尺寸稳定.2. SBS 苯乙烯与丁二烯聚合物即K料常见有KR01,KR03.主要性质:透明,较好弹性,方便成型.3. AS 丙烯睛与苯乙烯聚合物即SAN料.主要性质:提高抗冲击力,耐腐蚀性较好,苯乙烯系中流动性最差.与其它同系塑料兼容性不好.透明.聚苯乙烯的成型工艺了解GPPS成型温度范围大成型温度距降解温度较远;加热流动及固化速度快,故成型周期短.在能够流动充满型腔前提下,料管温度宜稍低.速度参数:前料管温度200℃,喷嘴后料管160℃左右.GPPS流动性好,成型中不需要很高的啤塑压力70-130Mpa,压力太高反而使半制件残留内应力增加—尤其在喷油后胶件易开裂.注:改性聚苯乙烯类的流动性均稍差GPPS注射速度宜高些,以减弱熔痕夹水纹,但因注射速度受注射压力影响大,过高的速度可能会产生飞边披锋或出模时碎裂等.适当背压:当啤机背压太低,螺杆转动易卷入空气,料管内料粒密度小,塑化效果不好.模温: 30-50℃.聚苯乙烯因吸湿性小,一般成型前不需干燥,而改性聚苯乙烯需干燥处理.温度: 60-80 ℃, 干燥时间: 2小时.二. 丙烯睛—丁二烯—苯乙烯共聚物类ABS1. 三种组份的作用:丙烯睛A—使制品表面较高硬度,提高耐磨性,耐热性.丁二烯B—加强柔顺性,保持材料韧性弹性及耐冲击强度.苯乙烯S—保持良好成型性流动性,着色性及保持材料刚性.注 : 根据组份不同派生出多种规格牌号2. ABS具有良好电镀性能,也是所有塑料中电镀性能最好的.3. 因组份中丁二烯的作用,ABS较GPPS抗冲击强度变显着提高.4. ABS原料浅黄色不透明,制品表面光泽℃好.5. ABS收缩率较小,尺寸稳定性良好.6. 不耐有机溶剂,如溶于酮,醛,酯及氯化烃而形成乳浊液ABS胶浆7. 材料共混性能ABS+PVC ~ 提高韧性,耐燃性,抗老化能力.APS+PC ~ 提高抗冲击强度,耐热性.ABS的成型工艺了解1. 成型加工之前需充分干燥,使含水率<%. 干燥条件: 温度85℃以上,时间3小时.2. ABS流动性较好,易产生啤塑披锋,注射压力在70-100Mpa左右,不可太大.3. 料管温度不宜超过250℃.4. 模具温度40-80℃,外观要求较高的产品,模温取较高.5. 注射速度取中,低速为主;注射压力根据制件形状,壁厚,胶料品级选取, 一般为80-130Mpa.6. ABS内应力检验以产品没入煤油中2分钟不出现裂纹为准.三. 聚甲醛 POM聚甲醛俗称“赛钢”,属结晶性塑料,主要性质如下:1. 聚甲醛为乳白色塑料有光泽.2. 具有良好综合力学性能,硬度,刚性较高,耐冲击性好且具有优良的耐磨性及自润滑性.3. 耐有机溶剂性能好,性能稳定.4. 成型后尺寸比较稳定,受湿度环境影响较小.聚甲醛的成型工艺了解1. 聚甲醛吸湿性小吸小率<%,成型前一般不干燥或短时干燥.2. 成型温度范围窄,热稳定性差,250℃以上分解出甲醛单体熔料颜色变暗故单凭提高温度改善流动性有害且无效果.正常啤塑宜采用较低的料管温度及较短的滞留时间而提高注射压力能改善熔料的流动性及产品表面质量熔体流动性对剪切速率较敏感温度参数: 前料管190—210℃, 中料管180—205℃,后料管150—175℃.压力参数: 注射压力100Mpa左右,背压.3. 模具温度控制在80—100℃为宜一般运热油4. POM冷却收缩率很大2~%易出现啤塑“缩水”,故必须用延长保压时间来补缩.四. 聚乙烯PE聚乙烯PE俗称“花料”,属结晶性塑料,共主要性质如下:1. 聚乙烯分高密度HDPE和低密度LDPE两种,随着密度的增高,透明减弱.2. 聚乙烯为半透明粒子,胶件外观呈乳白色.3. 聚乙烯其柔软性,抗冲击性,延伸性和耐磨性,低温韧性好.4. 常温下不溶于任何溶剂,化学性能稳定;另一方面PE难以粘结.5. 机械强度不高,热变形温度低,表面易划伤.6. 聚乙烯亦常用于吹塑制品.聚乙烯的成型工艺了解1. 流动性好,成型温度范围宽,易于成型.2. 注射压力及保压压力不宜太高,避免啤件内残留有的应力而致变形及开裂. 注射压力60~70MPa.3. 吸水性低,加工前可不必干燥处理.4. 提高料管温度,外观质量好,但成型收缩率大~%,料管温度太低产品易变形,用点浇口成型更严重,采用多点浇口可改善翘曲.温度参数: 前料管温度200-220℃,中料管180-190℃,后料管160-170℃.5. 前后模温度应保持一致模温一般为20-40℃为宜,冷却水通道不宜距型腔表面太远,以免局部温差太大,使产品残留内应力.6. 因质软,必要时可不用行位滑块而采用强行脱模方式.五. 聚丙烯PP聚丙烯俗称“百折胶”,属结晶性塑料.其主要性质如下:1. 呈半透明,质轻密度,可浮于水上.2. 良好流动性及成型性,表面光泽,着色,外伤留痕优于PE.3. 高的分子量使得抗拉强度高及屈服强度耐疲劳度高.4. 化学稳定性高,不溶于有机溶剂,喷油,烫印及粘结困难.5. 耐磨性优异,以及常温下耐冲击性好.6. 成型收缩率大%,尺寸较不稳定,胶件易变形及缩水.聚丙烯的成型工艺了解1. 聚丙烯的流动性好,较低的注射压力就能充满型腔,压力太高,易发生飞边,但太低,缩水会严重.注射压力一般为80-90MPa,保压压力取注射压力力的80%左右,宜取较长保压时间补缩.2. 适于快速注射,为改善排气不良,排气曹宜稍深取0.3mm.3. 聚丙烯高结晶度,料管温度高:料管温度参数: 前料管200-240℃,中料管170-220℃,后料管160-190℃.因其成型温度范围大,易成型,实际上为减少披锋及缩水而采用较低温度.4. 因材料收缩率大, 为准确控制胶件尺寸,应适当延长冷却时间.5. 模温宜取低温20-40℃,模温太高使结晶度大,分子间作用强,制品性好,光泽度好,但柔软性,透明性差,缩水也明显.6. 背压以为宜,干粉着色工艺应适当提高背压,以提高混炼效果.六. 聚氯乙烯PVC聚氯乙烯属非结晶性塑料,原料透明.主要性能如下:1. 通过添加增塑剂使材料软硬度范围大.2. 难燃自熄,热稳定性差.3. PVC溶于环己酮,本氩夫喃,二氯乙烷,喷油用软胶开油水含环己酮4. PVC溶胶塑料玩具上主要用于搪胶.聚氯乙烯的成型工艺了解1. 软PVC收缩率较大性分子易吸水份,成型前需经干燥. 干燥温度:85-90℃,时间2小时.2. 成型时料管内长期多次受热,分解出氯乙烯单体及HCI即降解对模腔有腐蚀作用.所以应经常清洗模腔及机头内部死角.另外,模腔表面常镀硬铬或氰化处理以抗腐性.3. 软PVC中加入ABS,可提高韧性,硬度及机械强度.4. 因PVC成型加工温度接近分解温度,故应严格控制料管温度,尽可能用偏低的成型温度,同时还应尽可能缩短成型周期,以减小熔料在料管内的停留时间. 料管温度参数:前160-170℃,中160-165℃,后140-150℃.5. 针对易分解,流动性差,模具流道和浇口尽可能粗,短,厚,以减小压力损失及尽快充满型腔.注射压力90MPa,宜采用高压低温注射,背压产品壁厚不宜太薄,应在1.5mm以上,否则料流充腔困难.6. 注射速度不宜太快,以免熔料经过浇口时剧烈磨擦使温度上升,容易产生缩水痕.7. 模具温度尽可能低30-45℃左右以缩短成型周期及防止胶件出模变形必要时胶件需经定型相定型.8. 为阻止冷料堵塞浇口或流入模腔,应设计较大冷料穴积存冷料.七. 聚碳酸酯PC聚碳酸酯俗称“防弹玻璃胶”,属结晶性塑料.其主要性质如下:1. 外观透明,刚硬带韧性.燃烧慢,离火后慢熄.2. PC料耐冲击性是塑料中最好的.3. 成型收缩率小成品精度高,尺寸稳定性高.4. 化学稳定性较好,但不耐碱,酮,芳香烃等有机溶剂.5. 耐疲劳强度差,对缺口敏感,耐应力开裂性显着.聚碳酸酯PC的成型工艺了解:1. PC在高温下即使对微量水份亦很敏感,故成型前应充分干燥,使含水率降到以下. 干燥条件:温度110-120℃,时间8-12小时.2. 流动性差,须用高压注塑,但注塑压力过高会使产品残留内应力而易开裂.3. PC料粘度对温度很敏感,提高温度时,粘度有明显下降. 啤塑温度参数:前料管240-260℃,中260-280℃,后220-230℃. 料管温度勿超过310℃,PC料成型提高后料管温度对塑化有利,而一般塑料加工,料管温度控制都是前高后低的原则.4. 模具的设计要求较高:模具的设计尽可能使流道粗而短,弯曲部位少,用圆形截面分流道;仔细研磨抛光流道等,总之是减小流动阻力以适合其高粘度塑料的填充.另外,熔料硬易损伤模具,型腔和型芯应经热处理淬火或经镀硬铬.5. 注射速度太快,易出现熔体破裂现象,在浇口周围会有糊斑,产品表面毛糙等缺陷或因排气不良困气而使产品烧焦.6. 模温以控制在80-100℃为宜,控制模温目的是减小模温及料温的差异,降低内应力.7. 成型后为减小内应力,可采用退火处理,退火温度: 125-135℃,退火时间2小时,自然冷却到室温.八. 聚先胺PA聚先胺俗称尼龙NYLON,属结晶性塑料,有多品种,如尼龙6,尼龙66,尼龙1010等.其主要性质如下:1. 尼龙具有优良的韧性,耐磨性,耐疲劳性,自润滑性和自熄性.2. 低温性能好,冲击强度高;并且很高抗拉强度,弹性好.3. 尼龙吸水性大,吸水后一定程度提高抗冲击强度,但其它强度下降如,拉伸,刚度.收缩率4. 耐弱酸弱碱和一般溶剂,常温下可溶于苯酚酚可作为粘合剂,亦可溶于浓甲酸及氯化钙的饱和甲醇溶液.尼龙成型工艺了解1. 在注塑前需充分干燥. 干燥温度80-90℃;干燥时间24小时.2. 尼龙料粘度低,流动性好,容易出现披锋,压力不宜过高,一般为60-90MPa.3. 随料管温度变化,收缩率波动大,.过高的料温易出现熔料变色,质脆,银丝等;低于熔化温度的尼龙料很硬,会损坏模具和螺杆.料管温度一般为220-250℃,不宜超过300℃.4. 模温控制尼龙是结晶性塑料,产品受模温影响大,故对模温控制要求高.模温高: 结晶度大,刚性,硬度耐磨性提高,变形小;模温低: 柔韧性好,伸长率高,收缩性小.模温控制范围: 20-90℃5. 高速注射尼龙料熔点高,即凝固点高快速定型,生产效率高,为顺利充模不使熔料降到熔点下凝固.必须采用高速注射,对薄壁产品或长流距长产品尤其如此,而产品壁较厚或发生溢边的情况下用慢速注射.高速充模所致排气问题,应加以留意.6. 退火处理与调湿处理退火处理: 经退火可使结晶度增大,刚性提高,不易为形和开裂.退火条件: 高于使用温度10-20℃,时间按产品厚℃不同,约 10-60分钟.调湿处理: 保持尺寸稳定,对提高韧性,改善内应力分布有好处.调湿条件: 浸沸水或醋酸钾溶液.醋酸钾:水=:100 沸点121℃ 时间2-16小时.九. 聚甲基丙烯酸酯PMMA聚甲基丙烯酸酯,即有机玻璃,俗称“亚加力”Acrylis,属非结晶性塑料.其主要性质如下:1. 透明度高,质轻不易变形,良好导旋光性.2. PMMA难着火,能缓慢燃烧.3. 不耐醇,酮,强碱,能溶于芳香烃,氧化烃三氧乙烷可做粘合剂.4. 容易成型,尺寸稳定.5. 耐冲击性及表面硬度均稍差,容易擦花,故对包装要求较高.PMMA成型工艺了解1. 亚加力透明度高,啤塑缺陷如气泡,流纹,杂质,黑点,银丝等明显暴露,故成型难度高,产品合格率低.2. 原料充分干燥干燥不充分会发生银丝,气泡现象.干燥条件: 温度95-100℃,时间6小时,料层厚不超过30mm,且料斗应持续保温,避免重新吸潮.3.流动性件差,宜高压成型,注射压力: 80-100MPa,保压压力为注射压力的80%的左右,背压亦不宜太高.防止浇口流道的早期冷却,适当加长注射时间,需用足够压力补缩.4.注射速度注射速度对粘度影响很大,不能太快.注射速度太高会引进塑件气泡,烧焦,透明度差等.5.料温流动性随料管温度提高而增大,但在能够充满型腔的前提下,温度不宜太高,以减小变色,银丝等缺陷.温度参数: 前料管200-230℃,中215-235℃,后料管140-160℃.6. 模温高,产品透明度高,并减少熔合不良,尤其可减少产品内应力,且易充满型腔,模温一般为70-90℃.7. 模具的设计流道要简单,流畅,阔浇口有利成型.8. 减小内应力. 热处理温度70-80℃热我或热水缓冷,处理时间视产品壁厚而定,一般为4小时.9. 减少啤塑黑点:1.保证原料洁净环境清洁2.清洁模具定期3.机台清洁清洁料管前端,螺杆,喷嘴等10．模面保持光洁,镀铬抗腐蚀.为不影响产品透明度,颜色,尽少用脱模剂,而宜增大模具出模斜度,方便脱模.。

塑料产品的退火处理塑料制品的退火处理是指塑料在料筒里塑化不均或者产品在模腔内冷却速度不均而引起产品内应力的存在导致产品在以后有变形.开裂.老化等原因。

退火处理是在产品在室内，用热液体介质如热水，热矿物油，热甘油等液体，加热到比产品使用温度高20-35度或者比产品的热变形温度低25-35度的温度下，将产品放进去，退火的时间长短要视产品的壁厚而定，越厚的壁要退火的时间越长。

要注意，经退火的产品拿出热液体后要摆平让它自然冷却，不可以用冷水采取速冷的方法。

退火的产品一般为PC，PS等塑料，对于POM，PVC等塑料就不用退火处理的。

注塑成型开模时或顶出时成品破裂解决方法注塑工艺设定要考虑的7个因素一、收缩率热塑性塑料成型收缩的形式及计算如前所述，影响热塑性塑料成型收缩的因素如下：1.1塑料品种热塑性塑料成型过程中由于还存在结晶化形起的体积变化，内应力强，冻结在塑件内的残余应力大，分子取向性强等因素，因此与热固性塑料相比则收缩率较大，收缩率范围宽、方向性明显，另外成型后的收缩、退火或调湿处理后的收缩率一般也都比热固性塑料大。

1.2塑件特性成型时熔融料与型腔表面接触外层立即冷却形成低密度的固态外壳。

由于塑料的导热性差，使塑件内层缓慢冷却而形成收缩大的高密度固态层。

所以壁厚、冷却慢、高密度层厚的则收缩大。

另外，有无嵌件及嵌件布局、数量都直接影响料流方向，密度分布及收缩阻力大小等，所以塑件的特性对收缩大小、方向性影响较大。

1.3进料口形式、尺寸、分布这些因素直接影响料流方向、密度分布、保压补缩作用及成型时间。

直接进料口、进料口截面大（尤其截面较厚的）则收缩小但方向性大，进料口宽及长度短的则方向性小。

距进料口近的或与料流方向平行的则收缩大。

1.4成型条件模具温度高，熔融料冷却慢、密度高、收缩大，尤其对结晶料则因结晶度高，体积变化大，故收缩更大。

模温分布与塑件内外冷却及密度均匀性也有关，直接影响到各部分收缩量大小及方向性。

常用塑料识别方法塑料选材的途径着手选材，可以先进行初选，然后综合评价后进行试验。

初选可通过两个途径，一是根据制品用途选材；二是根据制品要求性能选材（利用材料性能表和性能等级分类等）；同时还要考虑经济成本和安全卫生等因素。

下面就以一些已工业化的塑料为对象，列举几种简易的选材方法。

1、根据用途选材用途主要是指制品应用域的归类，此外还包括制品的使用环境、受力类型和作用方式、使用对象等等要素。

(1)使用环境所谓使用环境是指材料或制品使用时经受周围环境的温度、湿度、介质等，特别是温度和湿度的条件。

根据用途的不同，温度条件可由南北极的低温到赤道或沙漠地区的炎热气温，或者是宇航环境的高低温，甚至在火灾时的高温等；湿度条件从在水中长期或间歇浸泡与露天雨淋到冬天的干燥状态(30％RH)；有的制品是在特殊气体中使用或者用于接触化学液体或溶液的场合；此外，自然曝露状态下除了风、雨、雾等影响外还受太阳光的曝晒等等。

因此，必须考虑待用塑料对使用环境的适应能力。

(2)制品的受力类型和作用方式根据制品的受力类型和受力状态及其对材料产生的应变来筛选能满足使用要求的材料是很必要的。

也就是说，要考虑上述各种环境下的外力作用是拉伸、压缩、弯曲、扭曲、剪切、冲击或摩擦，或是几种力的组合作用。

此外，还要考虑外力的作用方式是快速的(短暂)或是恒应力或恒应变的，是反复应力还是渐增应力等等。

用于冲击负荷场合的制品，应选择冲击强度高的；用于恒定应力的场合而且必须防止变形时，应选择蠕变小的材料；用于反应力作用的场合应选择疲劳强度比较高的材料；(3)使用对象使用对象是指使用塑料制品的国别、地区、民族和具体使用者的范围。

例如。

国家不同，其标准规格也不同。

如美国的电气部件用的塑料，为保证其对热和电气的安全性，要求必须符合UL规格。

另外，对色彩和图案及形状的要求也会因国家、民族的习惯和爱好而不同，应选择合适的色彩和形状。

使用者不同，如儿童、老年、妇女用品也各有不同的要求在工业上使用也要考虑使用对象，而选择不同的材料。

《塑料成型工艺及模具设计》习题第一章绪论1、塑料制品常用的成型方法有哪些？2、塑料模具的设计与制造对塑料工业的发展有何重要意义？3、塑料模具设计及加工技术的发展方向是什么？4、塑料制品的生产工序是？5、举例说明哪些日用品的加工要用到塑料模具？第二章注塑成型基础一、填空题1、受温度的影响，低分子化合物存在三种物理状态：、、。

2、塑料在变化的过程中出现三种但却不同的物理状态：、、。

3、用于区分塑料物理力学状态转化的临界温度称为。

4、随受力方式不同，应力有三种类型：、和。

5、牛顿型流体包括、和。

6、从成型工艺出发，欲获得理想的粘度，主要取决于对、、这三个条件的合理选择和控制。

7、料流方向取决于料流进入型腔的位置，故在型腔一定时影响分子定向方向的因素是。

8、注射模塑工艺包括、、等工作。

9、注塑机在注射成型前，当注塑机料筒中残存塑料与将要使用的塑料不同或颜色不同时，要进行清洗料筒。

清洗的方法有、。

10、注射模塑成型完整的注射过程括、、、和、。

11、注射成型是熔体充型与冷却过程可为、、和四个阶段。

12、注射模塑工艺的条件是、和。

13、在注射成型中应控制合理的温度，即控制、和温度。

14、注射模塑过程需要需要控制的压力有压力和压力。

15、注射时，模具型腔充满之后，需要一定的时间。

16、内应力易导致制品和、、等变形，使不能获得合格制品。

17、产生内应力的一个重要因素是注射及补料时的。

18、制品脱模后在推杆顶出位置和制品的相应外表面上辉出现，此称为。

19、根据塑料的特性和使用要求，塑件需进行后处理，常进行和处理。

20、塑料在与下充满型腔的能力称为流动性。

二、判断题1、剪切应力对塑料的成型最为重要。

（）2、粘性流动只具有弹性效应。

（）3、绝大多数塑料熔体素属于假塑性流体。

（）4、塑料所受剪切应力作用随着注射压力下降而增强。

（）5、分子定向程度与塑料制品的厚度大小无关。

（）6、塑料的粘度低则流动性强，制品容易成型。

（）7、结晶型塑料比无定型塑料的收缩率小，增加塑料比未增加塑料的收缩大。

塑料产品的退火处理（时间:2006-3-16 9:26:31 共有808人次浏览）塑料制品的退火处理是指塑料在料筒里塑化不均或者产品在模腔内冷却速度不均而引起产品内应力的存在导致产品在以后有变形.开裂.老化等原因。

退火处理是在产品在室内，用热液体介质如热水，热矿物油，热甘油等液体，加热到比产品使用温度高20-35度或者比产品的热变形温度低25-35度的温度下，将产品放进去，退火的时间长短要视产品的壁厚而定，越厚的壁要退火的时间越长。

要注意，经退火的产品拿出热液体后要摆平让它自然冷却，不可以用冷水采取速冷的方法。

退火的产品一般为PC，PS等塑料，对于POM，PVC等塑料就不用退火处理的。

注塑成型开模时或顶出时成品破裂解决方法（时间:2006-3-17 7:12:57 共有787人次浏览）注塑工艺设定要考虑的7个因素（时间:2006-3-2 16:13:36 共有632人次浏览）一、收缩率热塑性塑料成型收缩的形式及计算如前所述，影响热塑性塑料成型收缩的因素如下：1.1塑料品种热塑性塑料成型过程中由于还存在结晶化形起的体积变化，内应力强，冻结在塑件内的残余应力大，分子取向性强等因素，因此与热固性塑料相比则收缩率较大，收缩率范围宽、方向性明显，另外成型后的收缩、退火或调湿处理后的收缩率一般也都比热固性塑料大。

1.2塑件特性成型时熔融料与型腔表面接触外层立即冷却形成低密度的固态外壳。

由于塑料的导热性差，使塑件内层缓慢冷却而形成收缩大的高密度固态层。

所以壁厚、冷却慢、高密度层厚的则收缩大。

另外，有无嵌件及嵌件布局、数量都直接影响料流方向，密度分布及收缩阻力大小等，所以塑件的特性对收缩大小、方向性影响较大。

1.3进料口形式、尺寸、分布这些因素直接影响料流方向、密度分布、保压补缩作用及成型时间。

直接进料口、进料口截面大（尤其截面较厚的）则收缩小但方向性大，进料口宽及长度短的则方向性小。

距进料口近的或与料流方向平行的则收缩大。

塑胶PC透明件夹线解决方案篇一：塑料件的缺陷和解决办法塑料透明产品材料和注塑工艺的关系介绍目前一般使用的透明塑料有聚甲基丙烯酸甲酯（即俗称亚加力或有机玻璃，PMMA）、聚碳酸酯（PC）。

聚对苯二甲酸乙二醇脂（PET）、透明尼龙AS（丙烯睛-苯乙烯共聚物）、聚砜（PSF）等，其中我们接触得最多的是PMMA、PC 和PET 三种塑料。

一、透明塑料的性能透明塑料首先必须有高透明度，其次要有一定的强度和耐磨性，能抗冲击，耐热性要好，耐化学性要优，吸水率要小，只有这样才能在使用中，能满足透明度的要求而长久不变，下面列出表1，比较一下PMMA、PC和 PET的性能。

表1:透明塑料性能比较注：（1）因品种繁多，这只是取平均值，实际不同品种数据有异。

（2）PET数据（机械方面）为经拉伸后的数据。

从表1数据可知PC是较理想的选择，但主于其原料价贵和注塑工艺较难，所以仍以选用PMMA为主，（对一般要求的制品），而PET由于要经过拉伸才能得到好的机械性能，所以多在包装、容器中使用。

二、透明塑料注塑过程中应注意的共同问题透明塑料由于透光率要高，必然要求塑料制品表面质量要求严格，不能有任何斑纹、气孔、泛白。

雾晕、黑点、变色、光泽不佳等缺陷，因而在整个注塑过程对原料、设备、模具、甚至产品的设计，都要十分注意和提出严格甚至特殊的要求。

其次由于透明塑料多为熔点高、流动性差，因此为保证产品的表面质量，往往要在机筒温度、注射压力、注射速度等工艺参数作细微调整，使注塑料时既能充满模，又不会产生内应力而引起产品变形和开裂。

下面就其在原料准备。

对设备和模具要求、注塑工艺和产品的原料处理几方面，谈谈应注意的事项。

（一）原料的准备与干燥由于在塑料中含有任何一点杂质，都可能影响产品的透明度，因此和储存、运输。

加料过程中，必须注意密封，保证原料干净。

特别是原料中含有水分，加热后会引起原料变质，所以一定要干燥，并在注塑时，加料必须使用干燥料斗。

还要注意一点的是干燥过程中，输入的空气最好应经过滤、除湿，以便保证不会污染原料。

第28问：如何全面了解注塑成型过程中的收缩率？设计塑料模具时，确定了模具结构之后即可对模具的各部分进行详细设计，即确定各模板和零件的尺寸，型腔和型芯尺寸等。

这时将涉及有关材料收缩率等主要的设计参数的取数。

因而，只有具体地掌握成型塑料的收缩率才能确定型腔各部分的尺寸。

即使所选模具结构正确，但当所用参数不当，就不可能生产出品质合格的产品。

一、注塑成型中的三种收缩：影响收缩的因素有热收缩、相变收缩、取向收缩、压缩收缩与弹性回复等，而这些都有与成型条件或操作条件有关。

凡是料温、模温、压力、生产周期变化不定的操作，都将导致产品尺寸变化，尤其是结晶度大的聚丙烯PP、聚乙烯PE、尼龙PA、聚甲醛POM等更是如此。

操作条件的相对稳定，是产品尺寸稳定的前提。

产品的尺寸变化，本质上分为加工收缩（或称成型收缩）、后收缩和热收缩三种。

对于结晶型塑料，更需要注意后两者。

总的收缩率是三者之和。

1.加工收缩（或称成型收缩）：热塑性塑料的特性是在加热后膨胀，冷却后收缩，当然加压以后体积也将缩小。

在注塑成型过程中，首先将熔融塑料注射入模具型腔内，充填结束后熔料冷却固化，从模具中取出产品时即出现收缩，此收缩称为加工收缩（或称成型收缩）。

主要与注射压力及保压压力、注射与保压时间、冷却时间、材料收缩特性、模具注浇系统设计等有关。

2.热收缩：模温对于一般塑料产品尺寸的影响不大，但对于结晶型塑料的影响却不容忽视，模温高，产品贮热量大，冷却降温过程长，有机会缓慢通过结晶化温度，因结晶大，而使收缩大。

模温低，则相反。

主要与模温、料温、材料热变形温度及车间环境温度、钢料的导热性等有关。

3.后收缩：产品从模具取出到稳定这一段时间内，尺寸仍会出现微小的变化，一种变化是继续收缩，此收缩称为后收缩。

24小时后才平衡。

主要与材料的结晶特性有关。

但其中起主要作用的还是加工收缩（或称成型收缩）。

另一种变化是某些吸湿性塑料因吸湿而出现吸湿膨胀，例如：尼龙610含水量为3%时，尺寸增加量为2%；玻璃纤维增强尼龙66的含水量为4%时，尺寸增加量为0.3%。
