常用塑料的成型收缩率
- 格式:doc
- 大小:13.00 KB
- 文档页数:2

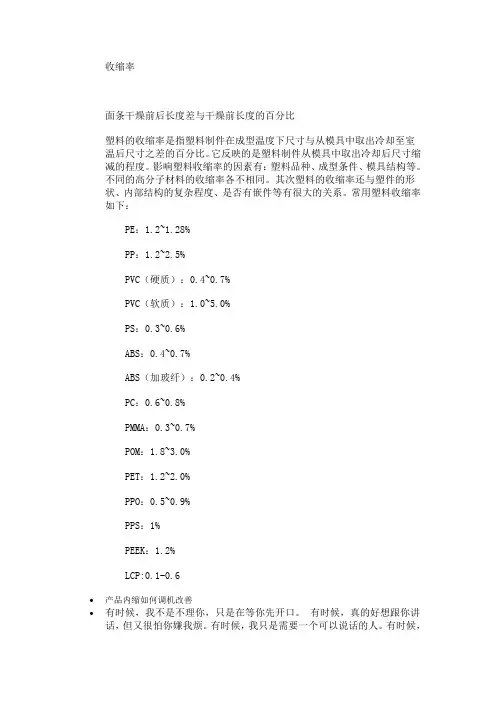

热塑性塑料的特性是在加热后膨胀,冷却后收缩.当然加压后体积也将缩小.在注塑成型过程中,首先将熔熔塑料注射入模具型腔内,充填结束后熔料冷却固化,从模具中取出塑件时即出现收缩,此收缩称为成型收缩.塑件从模具取出到稳定这段时间内,尺寸仍会出现微小的变化,一种变化是继续收缩.另一种变化是某些吸湿性塑料因吸湿而出现膨胀,但是其中起主要作用的是成型收缩。
影响塑料收缩率的因素有:塑料品种、成型条件、模具结构等。不同的高分子材料的收缩率各不相同。其次塑料的收缩率还与塑件的形状、内部结构的复杂程度、是否有嵌件等有很大的关系。常用塑料收缩率如下:
聚乙烯PE:1.2~1.28%
聚丙烯PP:1.2~2.5%
聚氯乙烯PVC(硬质):0.4~0.7%
聚氯乙烯PVC(软质):1.0~5.0%
聚苯乙烯PS:0.3~0.6%
丙烯晴丁二烯苯乙烯ABS(加玻纤):0.2~0.4%
亚克力板PMMA:0.3~0.7%
聚甲醛POM:1.8~3.0%
聚酯PET:1.2~2.0%
聚苯醚PPO:0.5~0.9%
聚苯硫醚PPS:1%
聚醚醚酮PEEK:1.2%

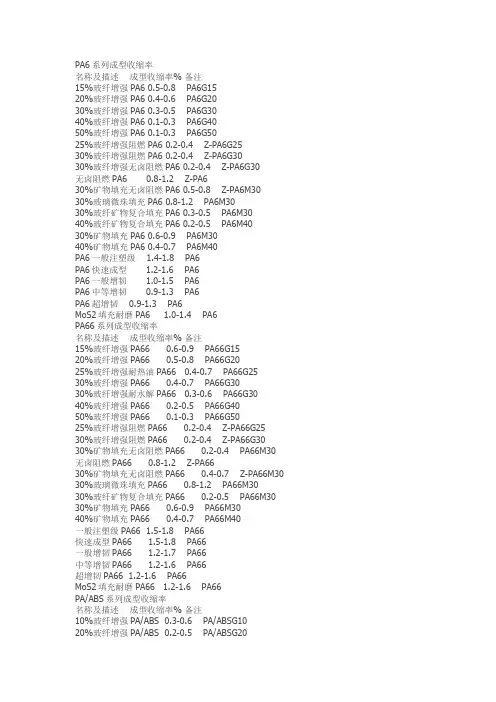

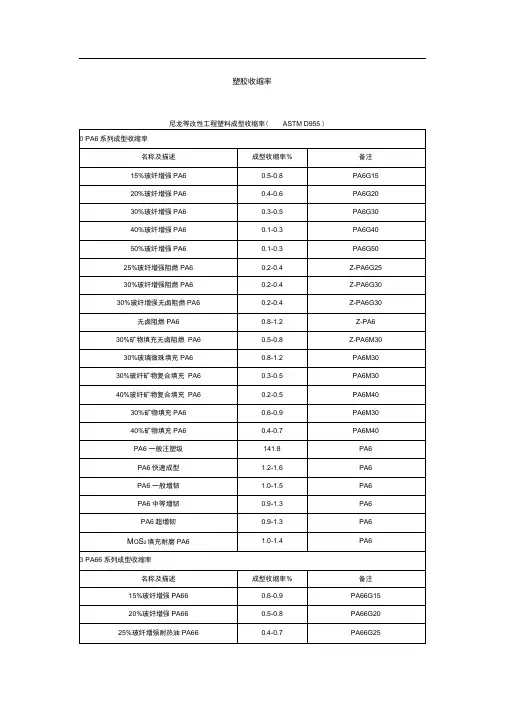

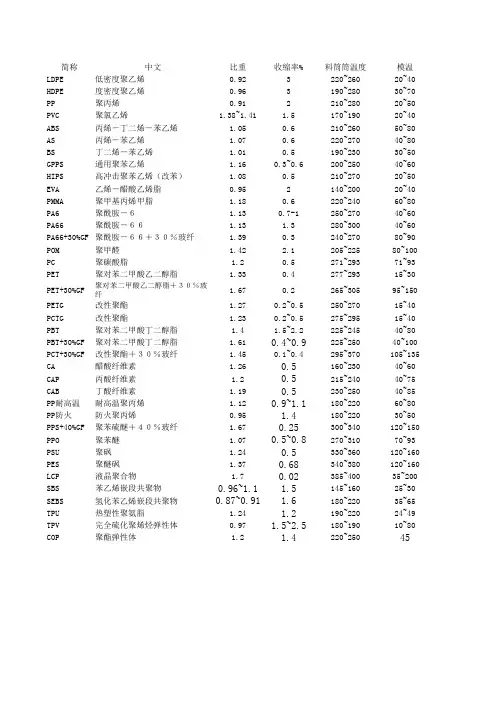

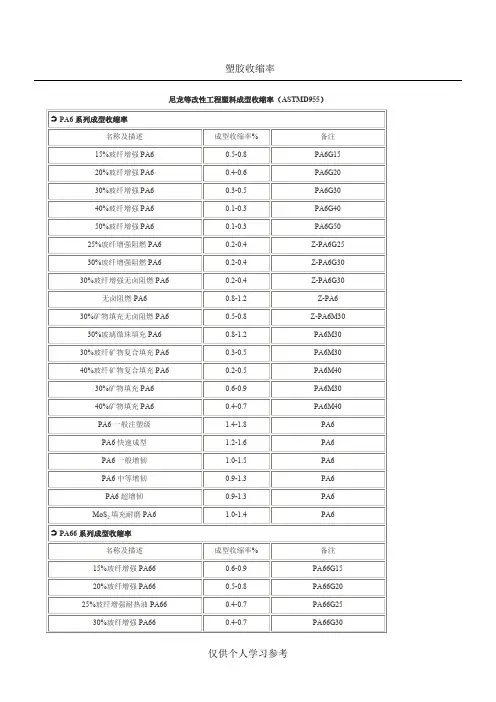

以上材料中,聚甲醛POM的收缩率比较大
