新QC七大工具（七大手法），完整版，收藏起！展开全文文章来源：网络品管七大手法，是常用的统计管理方法，又称为初级统计管理方法或者新旧QC七大工具（手法），都是由日本总结出来的。
日本人在提出旧七种工具推行并获得成功之后，1979年又提出新七种工具。
旧QC七大手法偏重于统计分析，针对问题发生后的改善，新QC七大手法偏重于思考分析过程，主要是强调在问题发生前进行预防。
之所以称之为“七种工具”，是因为日本古代武士在出阵作战时，经常携带有七种武器，所谓七种工具就是沿用了七种武器。
旧七大工具：检查表、数据分层法、排列图、直方图、因果分析图、散布图、控制图新七大工具：关联图、亲和图、系统图、过程决策程序图、矩阵图、矩阵数据分析法、箭条图01关联图法（Rolation Diagram）在现实的企业活动中，所要解决的课题往往关系到提高产品质量和生产效率、节约资源和能源、预防环境污染等方方面面，而每一方面又都与复杂的因素有关。
质量管理中的问题，同样也多是由各种各样的因素组成。
解决如此复杂的问题，不能以一个管理者为中心一个一个因素地予以解决，必须由多方管理者和多方有关人员密切配合、在广阔范围内开展卓有成效的工作。
关联图法即是适应这种情况的方法。
所谓关联图，如下图所示，是把若干个存在的问题及其因素间的因果关系用箭条连接起来的一种图示工具，是一种关联分析说明图。
通过关联图可以找出因素之间的因果关系，便于统观全局、分析以及拟定解决问题的措施和计划。
关联图法的主要用途是：1. 制订、展开质量保证和质量管理方针；2. 制订质量管理的推进计划；3. 分析制造过程中不良品的原因，尤其是潜在原因的分析；4. 提出解决市场投诉的措施；5. 有效的推进QC小组活动；6. 促进采购原辅材料、外构件的质量管理；7. 改进各职能管理工作的质量。
关联图法解决问题的一般步骤是：1. 提出认为与问题有关的一切主要原因（因素）；2. 用简明通俗的语言表示主要原因；3. 用箭头表示主要原因之间，原因与问题之间的逻辑关系；4. 了解问题因果关系的全貌；5. 进一步归纳出重点项目，用双圈标出。

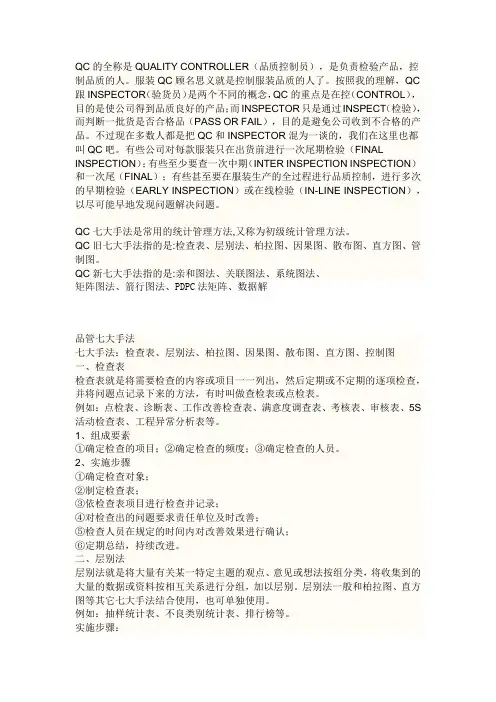

QC的全称是QUALITY CONTROLLER（品质控制员），是负责检验产品，控制品质的人。
服装QC顾名思义就是控制服装品质的人了。
按照我的理解，QC 跟INSPECTOR（验货员）是两个不同的概念，QC的重点是在控（CONTROL），目的是使公司得到品质良好的产品；而INSPECTOR只是通过INSPECT（检验），而判断一批货是否合格品（PASS OR FAIL），目的是避免公司收到不合格的产品。
不过现在多数人都是把QC和INSPECTOR混为一谈的，我们在这里也都叫QC吧。
有些公司对每款服装只在出货前进行一次尾期检验（FINAL INSPECTION）；有些至少要查一次中期（INTER INSPECTION INSPECTION）和一次尾（FINAL）；有些甚至要在服装生产的全过程进行品质控制，进行多次的早期检验（EARLY INSPECTION）或在线检验（IN-LINE INSPECTION），以尽可能早地发现问题解决问题。
QC七大手法是常用的统计管理方法,又称为初级统计管理方法。
QC旧七大手法指的是:检查表、层别法、柏拉图、因果图、散布图、直方图、管制图。
QC新七大手法指的是:亲和图法、关联图法、系统图法、矩阵图法、箭行图法、PDPC法矩阵、数据解品管七大手法七大手法：检查表、层别法、柏拉图、因果图、散布图、直方图、控制图一、检查表检查表就是将需要检查的内容或项目一一列出，然后定期或不定期的逐项检查，并将问题点记录下来的方法，有时叫做查检表或点检表。
例如：点检表、诊断表、工作改善检查表、满意度调查表、考核表、审核表、5S 活动检查表、工程异常分析表等。
1、组成要素①确定检查的项目；②确定检查的频度；③确定检查的人员。
2、实施步骤①确定检查对象；②制定检查表；③依检查表项目进行检查并记录；④对检查出的问题要求责任单位及时改善；⑤检查人员在规定的时间内对改善效果进行确认；⑥定期总结，持续改进。

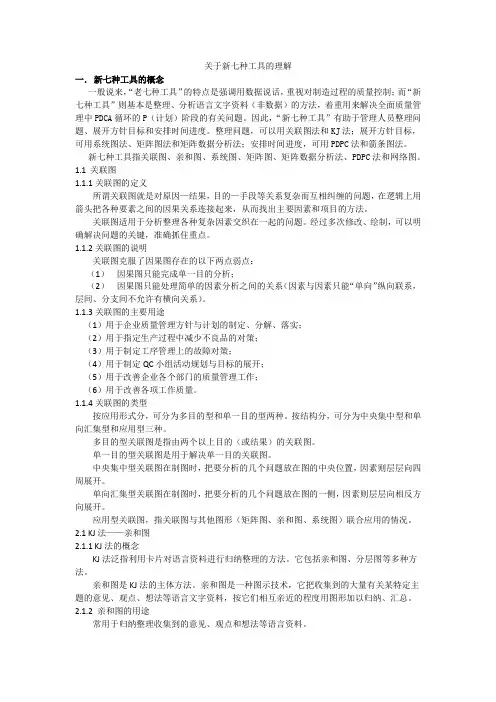

关于新七种工具的理解一．新七种工具的概念一般说来，“老七种工具”的特点是强调用数据说话，重视对制造过程的质量控制；而“新七种工具”则基本是整理、分析语言文字资料（非数据）的方法，着重用来解决全面质量管理中PDCA循环的P（计划）阶段的有关问题。
因此，“新七种工具”有助于管理人员整理问题、展开方针目标和安排时间进度。
整理问题，可以用关联图法和KJ法；展开方针目标，可用系统图法、矩阵图法和矩阵数据分析法；安排时间进度，可用PDPC法和箭条图法。
新七种工具指关联图、亲和图、系统图、矩阵图、矩阵数据分析法、PDPC法和网络图。
1.1关联图1.1.1关联图的定义所谓关联图就是对原因—结果，目的—手段等关系复杂而互相纠缠的问题，在逻辑上用箭头把各种要素之间的因果关系连接起来，从而找出主要因素和项目的方法。
关联图适用于分析整理各种复杂因素交织在一起的问题。
经过多次修改、绘制，可以明确解决问题的关键，准确抓住重点。
1.1.2关联图的说明关联图克服了因果图存在的以下两点弱点：（1）因果图只能完成单一目的分析；（2）因果图只能处理简单的因素分析之间的关系（因素与因素只能“单向”纵向联系，层间、分支间不允许有横向关系）。
1.1.3关联图的主要用途（1）用于企业质量管理方针与计划的制定、分解、落实；（2）用于指定生产过程中减少不良品的对策；（3）用于制定工序管理上的故障对策；（4）用于制定QC小组活动规划与目标的展开；（5）用于改善企业各个部门的质量管理工作；（6）用于改善各项工作质量。
1.1.4关联图的类型按应用形式分，可分为多目的型和单一目的型两种。
按结构分，可分为中央集中型和单向汇集型和应用型三种。
多目的型关联图是指由两个以上目的（或结果）的关联图。
单一目的型关联图是用于解决单一目的关联图。
中央集中型关联图在制图时，把要分析的几个问题放在图的中央位置，因素则层层向四周展开。
单向汇集型关联图在制图时，把要分析的几个问题放在图的一侧，因素则层层向相反方向展开。
新旧QC七大手法/区别新QC七大手法1. 关联图法--TQM推行, 方针管理, 质量管制改善, 生产方式,生产管理改善2.KJ法--开发, TQM推行, QCC推行, 质量改善3. 系统图法--开发, 质量保证, 质量改善4.矩阵图法--开发, 质量改善, 质量保证5.矩阵开数据解析法--企划, 开发, 工程解析6. PDPC法--企划, 质量保证, 安全管理, 试作评价, 生产量管理改善, 设备管理改善7. 箭法图解法--质量设计, 开发, 质量改善老七种工具:调查表、排列图、因果图、散布图、分层法、直方图、控制图。
新七种工具:关联图、亲亲和图(KJ法、A型图解)、系统图(树图)、矩阵图、网络图、PDPC法、过程决策图法)、矩阵数据解析法。
不同的方法有不同的作用。
这里篇幅有限,我就简单说下鱼骨图吧。
希望对你有帮助。
其实企业中发布会用的最多的就是鱼骨图(因果图)了,直观明了,我们公司常做发布会,用的都是这方法。
一般会结合5w2h分析方法使用。
这里不能贴上来图,其他的你就百度里就有一堆鱼骨图了。
鱼的几个刺一般都用来代表人、机、料、法、环。
之后从几个刺下面细分出来一些其他的原因,逐条分析、去掉非要因。
最终剩下来的就是影响问题的要因了。
其实做过一次后就会很简单了。
至于图嘛,这里不能粘上来。
给你个链接吧,里面PPT介绍的很详细。
图也很丰富。
最后我想说的是,哥们,俺说了很多很累。
请给分吧第一章概述一、起源新旧七种工具都是由日本人总结出来的。
日本人在提出旧七种工具推行并获得成功之后, 1979年又提出新七种工具。
之所以称之为“七种工具”,是因为日本古代武士在出阵作战时,经常携带有七种武器,所谓七种工具就是沿用了七种武器。
有用的质量统计管理工具当然不止七种。
除了新旧七种工具以外,常用的工具还有实验设计、分布图、推移图等。
本次课程,主要讲的是QC七大手法,而SPC(管制图)是QC七大手法的核心部分,是本次培训的重点内容。
数据分析工具——QC七大手法QC七手法：QC七手法又称为QC七工具，一般指旧QC七手法，即层别法、检查表、柏拉图、因果图、管制图、散布图和直方图。
是质量管理及改善运用有效工具. QC手法适用范围：QC手法用途非常广泛，可以用于企业管理方方面面〔包括方案管控、员工思想意识行为管理、质量管控、本钱管控、交期管控、士气管理、环境管理、平安管理、效率管理、绩效考核、日常管理等等〕，但主要用于品质管理及改善。
七大手法口诀：因果追原因、检查集数据、柏拉抓重点、直方显分布、散布看相关、管制找异常、层别作解析。

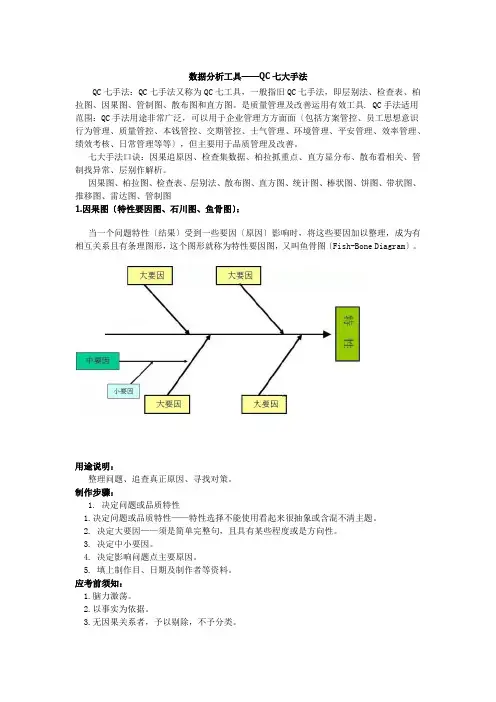

因果图、柏拉图、检查表、层别法、散布图、直方图、统计图、棒状图、饼图、带状图、推移图、雷达图、管制图1.因果图〔特性要因图、石川图、鱼骨图〕：当一个问题特性〔结果〕受到一些要因〔原因〕影响时，将这些要因加以整理，成为有相互关系且有条理图形，这个图形就称为特性要因图，又叫鱼骨图〔Fish-Bone Diagram〕。
用途说明：整理问题、追查真正原因、寻找对策。
制作步骤：1. 决定问题或品质特性1.决定问题或品质特性——特性选择不能使用看起来很抽象或含混不清主题。
2. 决定大要因——须是简单完整句，且具有某些程度或是方向性。
3. 决定中小要因。
4. 决定影响问题点主要原因。
5. 填上制作目、日期及制作者等资料。
应考前须知：1.脑力激荡。
2.以事实为依据。
3.无因果关系者，予以剔除，不予分类。
4.多加利用过去收集资料。
5.重点放在解决问题上，并依结果提出对策，依5W2H原那么执行。
•WHY——为什么？为什么要这么做？理由何在？原因是什么？•WHAT——是什么？目是什么？做什么工作？•WHERE——何处？在哪里做？从哪里入手？•WHEN——何时？什么时间完成？什么时机最适宜？•WHO——谁？由谁来承当？谁来完成？谁负责？•HOW ——怎么做？如何提高效率？如何实施？方法怎样？•HOW MUCH——多少？做到什么程度？数量如何？质量水平如何？费用产出如何？6.依据特性别，分别制作不同特性要因图。
服装QC七大手法在20世纪80年代初，日本品质界又有流行QC新七大手法，它们分别是：关联图法、KJ（亲和图）法、系统图法、矩阵图法、矩阵数据分析法、PDPC（过程、决策、程序、图）法、矢线图法。
QC新七大手法主要是用于为生产的计划阶段提供有效和科学的方法与途径。
它是与语言资料为基础，通过定性分析来自企业内外部的信息，实施决策的合理化，从而，确保了品质。
QC新七大手法包含了运筹学、系统工程、价值工程等管理科学的思想，是新时期管理人员制定计划、搞好协调和控制的锐利武器。
在企业的实际运用中，笔者发现很多人被QC新七大手法的理论套牢，单在理论理解方面，因关联的学科较多，理解起来繁杂，转化为实用性不高。
本人认为，任何一种先进的理念和工具，首先我们必须进行深入的学习和揣摩，掌握它的精髓；其次根据实际情况，也可进行一些适当的变化。
下面就浅谈QC新七大手法在工作中的运用。
一、关联图法在对合格率低下的原因进行分析时，我们试用了关联图法。
因为我们管理不到位，造成工人对机器保养不好，又因为工人对机器保养不好，设备生产的不合格品较多，因为生产的不合格品多是熟练工人少，生手又缺少培训，品质巡查也不到位造成，后来我们加大了对员工的培训力度，产品合格率也有了回升。
关联图法是对原因——结果、目的——手段等关系复杂和相互纠缠的问题，在逻辑上用箭头表示其相互关系，从而确定其主要影响因素的方法，又称关系图法。
二、KJ（亲和图）法 KJ （亲和图）法的核心是头脑风暴法，是根据结果去找原因。
我们在一次品质分析会上，关于近段时间品质合格率下降原因的检讨。
要求大家具体分析品质下降的原因，再提出相应改进措施，因为品质下降的原因较复杂，大家都保持沉默，一度使会议限入僵局。
后来主持人引导大家，大家可以提出自己的每一个想法，现不要求具体分析，只是把想法记录在案，这样会议的讨论才得以热烈的进行。
会后，再组织人对这些问题进行分析排查。
这样不仅会议得到正常进行，而且也找出了品质下降的原因和改进措施。
