关联图法

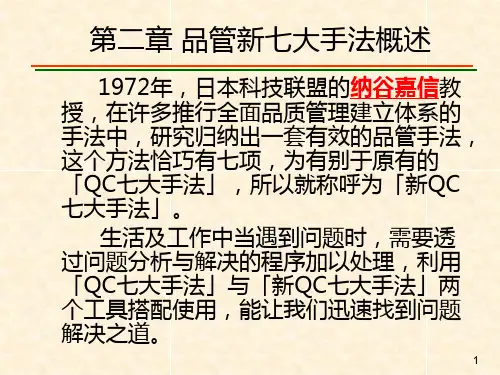

新QC七大手法图解1972年，日本科技联盟的纳谷嘉信教授，在全面质量管理建立体系的手法上,又研究和归纳了一套品质管理手法.这个手法也有7项，有别于原有的「QC七大手法」，被称为「QC新七大手法」。

这套手法可以快速的从一片混沌复杂的状态中理出问题的头绪,并直接切入问题的核心，规划出许多的解决方案，尔后再从各种可能的解决方案中筛选出最具经济效益的优先方案.与原先的「QC七大手法」注重数据的收集相比,更加注重从问题提出到有效解决的思维的整理过程。

QC新7种手法分类λ亲和图法(Affinity Diagram）λ关联图法(Interrelationship Digraph）λ系统图法（Tree Diagram)λ矩阵图法（Matrix Diagram）λ PDPC法（Process Decision Program Chart）λ箭线图解法(Activity Network Diagram)λ矩阵数据分析法（Factor Analysis）一、亲和图法1。

什么是亲和图法？亲和图法又叫KJ法，是日本学者川喜田二郎(KAWAKITASIRO) 研究开发并加以推广的一种质量管理方法，所谓KJ法，就是针对某一问题，充分收集各种经验、知识、想法和意见等语言、文字资料，通过A型图解进行汇总，并按其相互亲和性归纳整理这些资料，使问题明确起来，求得统一认识和协调工作，以利于问题解决的一种方法.2. 亲和图法的使用步骤亲和图法实际上基于头脑风暴法，例如软件开发前期寻找风险、发现现阶段的问题、对于未知问题发挥团队能力寻找解决方案,开发结束后的总结回顾都是需要组员共同参与,群策群力，互相激荡来完成的.具体的做法如下λ在会议前告知需要讨论的议题，给每位以准备的时间。

λ在会议上可以让每个人提出自己的想法，用卡片将写出的想法记录，并贴在白板上。

λ每个人轮流贴卡片，并解释自己的想法.这时要延缓判断，鼓励不同的想法,如果组员在看到别人的思路提出新的想法，更是要大力提倡。

系统图（树图）对策型系统图和原因型系统图一.系统图的简要说明当某一目的较难达成，一时又想不出较好的方法，或当某一结果令人失望，却又找不到根本原因，在这种情况下，建议应用品管新七大手法之一的系统图，通过系统图，你一定会豁然开朗，原来复杂的问题简单化了，找不到原因的问题找到了原因之所在。

系统图就是为了达成目标或解决问题，以[目的——方法]或[结果—原因]层层展开分析，以寻找最恰当的方法和最根本的原因。

系统图目前在企业界被广泛应用。

系统图（也称树图）一般可分为两种，一种是对策型系统图，另一种是原因型系统图。

1.对策型系统图：以[目的—方法]方式展开，例如问题是“如何提升品质”，则开始发问“如何达成此目的，方法有哪些？”经研究发现有——推行零缺点运动、推行品质绩效奖励制度等。

（以上为一次方法）；“推行零缺点运动有哪些方法？”（二次方法）；后续同样就每项二次方法换成目的，展开成三次方法，最后建立对策系统图。

见下图:2.原因型系统图：以[结果—原因]方式展开，例如问题是“为何品质降低？”则开始发问“为何形成此结果，原因有哪些？”经研究发现原因是——人力不足、新进人员多等（以上为一次原因）；接着以“人力不足、新进人员多”等为结果，分别追问“为何形成此结果，原因有哪些？”其中“人力不足”的原因有——招聘困难，人员素质不够等（二次原因）；后续同样就每项二次原因展开成三次原因等，最后建立原因型系统图。

见下图:二.系统图的应用在企业管理中或日常的学习生活中，我们都会碰到一些复杂的事情，这些复杂的事情可以透过系统图得到分析并解决。

系统图一般在以下情况下使用：新产品研制过程中设计质量的展开；1.制订质量保证计划，对质量活动进行展开；2.可当作因果图使用；3.目标、方针、实施事项的展开；4.任何重大问题解决的展开；5.明确部门职能、管理职能；6.对解决企业有关质量、成本、交货期等问题的创意进行展开。

在应用系统图时，应注意的事项：1.下级使用的方法和工具应具体规定，并且提出实施对策和行动计划；2.针对改善对策需要进行有效评估，确保改善对策的有效性。

新旧QC七大手法/区别新QC七大手法1. 关联图法--TQM推行, 方针管理, 质量管制改善, 生产方式,生产管理改善2.KJ法--开发, TQM推行, QCC推行, 质量改善3. 系统图法--开发, 质量保证, 质量改善4.矩阵图法--开发, 质量改善, 质量保证5.矩阵开数据解析法--企划, 开发, 工程解析6. PDPC法--企划, 质量保证, 安全管理, 试作评价, 生产量管理改善, 设备管理改善7. 箭法图解法--质量设计, 开发, 质量改善老七种工具：调查表、排列图、因果图、散布图、分层法、直方图、控制图。

新七种工具：关联图、亲亲和图（KJ法、A型图解）、系统图（树图）、矩阵图、网络图、PDPC法、过程决策图法）、矩阵数据解析法。

不同的方法有不同的作用。

这里篇幅有限，我就简单说下鱼骨图吧。

希望对你有帮助。

其实企业中发布会用的最多的就是鱼骨图（因果图）了，直观明了，我们公司常做发布会，用的都是这方法。

一般会结合5w2h分析方法使用。

这里不能贴上来图，其他的你就百度里就有一堆鱼骨图了。

鱼的几个刺一般都用来代表人、机、料、法、环。

之后从几个刺下面细分出来一些其他的原因，逐条分析、去掉非要因。

最终剩下来的就是影响问题的要因了。

其实做过一次后就会很简单了。

至于图嘛，这里不能粘上来。

给你个链接吧，里面PPT介绍的很详细。

图也很丰富。

最后我想说的是，哥们，俺说了很多很累。

请给分吧第一章概述一、起源新旧七种工具都是由日本人总结出来的。

日本人在提出旧七种工具推行并获得成功之后，1979年又提出新七种工具。

之所以称之为“七种工具”，是因为日本古代武士在出阵作战时，经常携带有七种武器，所谓七种工具就是沿用了七种武器。

有用的质量统计管理工具当然不止七种。

除了新旧七种工具以外，常用的工具还有实验设计、分布图、推移图等。

本次课程，主要讲的是QC七大手法，而SPC（管制图）是QC七大手法的核心部分，是本次培训的重点内容。

1、关联图法关联图法是为了谋求解决那些有着原因与结果、目的与手段等关系复杂而互相纠缠的问题，并将各因素的因果关系逻辑地连接起来而绘制成关联图的方法，这种方法适用于有几个人的工作场所，经过多次修改绘制关联图，使有关人员澄清思路，认清问题，促进构想不断转换，最终找出以至解决质量关键问题。

关联图法与因果关系图最大的不同之处在于，关联图说明了六大因素（人、机、料、法、环、则）之间的横向联系。

同时，关联图法对于那些因果关系复杂的问题，可以采用自由表达形式，显示出它们的整体关系。

2、KJ法KJ法又称亲和法。

就是从未知、未经历的领域或将来的问题等杂乱无章的状态中，把与之有关的事实或意见、构思等作为原始资料收集起来，根据亲和性（亲缘关系）加以整理，绘制成图，然后找出所要解决的问题及各类问题相互关系的一种方法。

主要用于制定质量管理方针、计划等。

3、系统图法系统图法即运用系统的观点，把目的和达到目的的手段依次展开绘制成系统图，以寻求质量问题的重点和最佳解决方法。

具体来说，是从基本目的出发，采取从上而下层层展开和自下而上层层保证的方法来实现系统的目标。

4、矩阵图法矩阵图法，即把各个质量问题的问题因素按矩阵的行和列进行排列，找出问题所在。

这是一种多维思考的模式。

5、矩阵数据分析法矩阵数据分析法，即对于矩阵中相互关系能够定量化的各因素进行数据分析的方法，主要用于市场调查、新产品设计与开发、复杂工程分析和复杂的质量评价等。

6、过程决策程序图法即对于事态可能的发展变化作了充分的设想，并拟订出不同的方案，以增加计划的应变能力和适应能力。

它主要用于制定目标管理、技术开发的执行计划等。

7、网络图法网络图法即运用网络对有关质量问题进行计算、分析与处理的综合方法，它是选择最佳工期和实施有效进度管理的一种方法。

关联图法，是指用连线图来表示事物相互关系的一种方法。

它也叫关系图法。

如图1所示，图中各种因素A、B、C、D、E、F、G之间有一定的因果关系。

其中因素B受到因素A、C、E的影响，它本身又影响到因素F，而因素F又影着因素C 和G，……这样，找出因素之间的因果关系，便于统观全局、分析研究以及拟定出解决问题的措施和计划。

关联图可用于以下方面：(1)制定质量管理的目标、方针和计划。

(2)产生不合格品的原因分析。

(3)制定质量故障的对策。

(4)规划质量管理小组活动的展开。

(5)用户索赔对象的分析。

关联图的绘制步骤：(1)提出认为与问题有关的各种因素。

(2)用简明而确切的文字或语言加以表示。

(3)把因素之间的因果关系，用箭头符号做出逻辑上的连接（不表示顺序关系，而是表示一种相互制约的逻辑关系）。

(4)根据图形，进行分析讨论，检查有无不够确切或遗漏之处，复核和认可上述各种因素之间的逻辑关系。

(5)指出重点，确定从何处入手来解决问题，并拟订措施计划。

在绘制关联图时，箭头的指向，通常是：对于各因素的关系是原因一结果型的，则是从原因指向结果（原因→结果）；对于各因素间的关系是目的－手段型的，则是从手段指向目的（目的→手段）。

关联图的绘制形式一般有以下四种：(1) 中央集中型的关联图。

它是尽量把重要的项目或要解决的问题，安排在中央位置，把关系最密切的因素尽量排在它的周围。

(2) 单向汇集型的关联图。

它是把重要的项目或要解决的问题，安排在右边（或左边），把各种因素按主要因果关系，尽呆能地从左（从右）向右（或左）排列。

(3) 关系表示型的关联图。

它是以各项目间或各因素间的因果关系为主体的关联图。

(4) 应用型的关联图。

它是以上三种图型为基础而使用的图形。

日本科技联盟曾就公司开展全面质量管理应从何入手问题的调查。

(1) 确定方针、目标、计划。

(2) 思想上重视质量和质量管理。

(3) 开展质量管理教育。

(4) 定期监督检查质量与开展质量管理活动的情况。

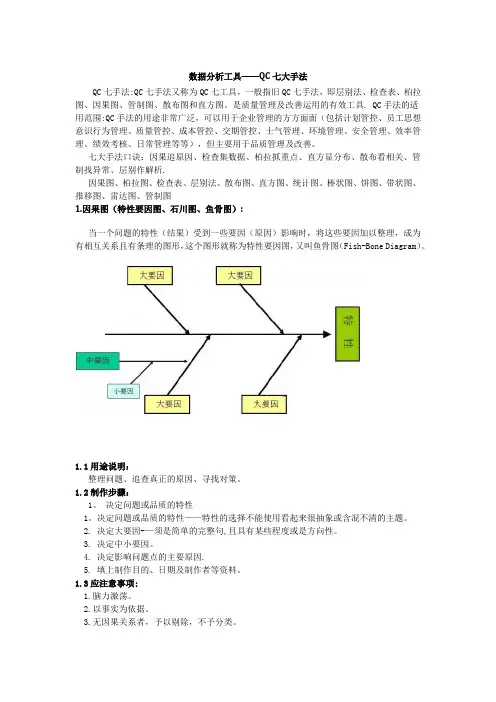

数据分析工具——QC七大手法QC七手法:QC七手法又称为QC七工具，一般指旧QC七手法，即层别法、检查表、柏拉图、因果图、管制图、散布图和直方图。

是质量管理及改善运用的有效工具. QC手法的适用范围:QC手法的用途非常广泛，可以用于企业管理的方方面面（包括计划管控、员工思想意识行为管理、质量管控、成本管控、交期管控、士气管理、环境管理、安全管理、效率管理、绩效考核、日常管理等等），但主要用于品质管理及改善。

七大手法口诀：因果追原因、检查集数据、柏拉抓重点、直方显分布、散布看相关、管制找异常、层别作解析.因果图、柏拉图、检查表、层别法、散布图、直方图、统计图、棒状图、饼图、带状图、推移图、雷达图、管制图1.因果图（特性要因图、石川图、鱼骨图）:当一个问题的特性（结果）受到一些要因（原因）影响时，将这些要因加以整理，成为有相互关系且有条理的图形，这个图形就称为特性要因图，又叫鱼骨图（Fish-Bone Diagram）。

1.1用途说明：整理问题、追查真正的原因、寻找对策。

1.2制作步骤：1。

决定问题或品质的特性1。

决定问题或品质的特性——特性的选择不能使用看起来很抽象或含混不清的主题。

2. 决定大要因-—须是简单的完整句,且具有某些程度或是方向性。

3. 决定中小要因。

4. 决定影响问题点的主要原因.5. 填上制作目的、日期及制作者等资料。

1.3应注意事项:1.脑力激荡。

2.以事实为依据。

3.无因果关系者，予以剔除，不予分类。

4.多加利用过去收集的资料.5.重点放在解决问题上,并依结果提出对策,依5W2H原则执行。

•WHY——为什么?为什么要这么做?理由何在？原因是什么?•WHAT—-是什么？目的是什么？做什么工作?•WHERE——何处？在哪里做？从哪里入手?•WHEN——何时？什么时间完成？什么时机最适宜？•WHO——谁？由谁来承担？谁来完成？谁负责？•HOW ——怎么做？如何提高效率？如何实施？方法怎样？•HOW MUCH-—多少？做到什么程度?数量如何？质量水平如何?费用产出如何?6。

服装QC七大手法在20世纪80年代初，日本品质界又有流行QC新七大手法，它们分别是：关联图法、KJ（亲和图）法、系统图法、矩阵图法、矩阵数据分析法、PDPC（过程、决策、程序、图）法、矢线图法。

QC新七大手法主要是用于为生产的计划阶段提供有效和科学的方法与途径。

它是与语言资料为基础，通过定性分析来自企业内外部的信息，实施决策的合理化，从而，确保了品质。

QC新七大手法包含了运筹学、系统工程、价值工程等管理科学的思想，是新时期管理人员制定计划、搞好协调和控制的锐利武器。

在企业的实际运用中，笔者发现很多人被QC新七大手法的理论套牢，单在理论理解方面，因关联的学科较多，理解起来繁杂，转化为实用性不高。

本人认为，任何一种先进的理念和工具，首先我们必须进行深入的学习和揣摩，掌握它的精髓；其次根据实际情况，也可进行一些适当的变化。

下面就浅谈QC新七大手法在工作中的运用。

一、关联图法在对合格率低下的原因进行分析时，我们试用了关联图法。

因为我们管理不到位，造成工人对机器保养不好，又因为工人对机器保养不好，设备生产的不合格品较多，因为生产的不合格品多是熟练工人少，生手又缺少培训，品质巡查也不到位造成，后来我们加大了对员工的培训力度，产品合格率也有了回升。

关联图法是对原因——结果、目的——手段等关系复杂和相互纠缠的问题，在逻辑上用箭头表示其相互关系，从而确定其主要影响因素的方法，又称关系图法。

二、KJ（亲和图）法 KJ （亲和图）法的核心是头脑风暴法，是根据结果去找原因。

我们在一次品质分析会上，关于近段时间品质合格率下降原因的检讨。

要求大家具体分析品质下降的原因，再提出相应改进措施，因为品质下降的原因较复杂，大家都保持沉默，一度使会议限入僵局。

后来主持人引导大家，大家可以提出自己的每一个想法，现不要求具体分析，只是把想法记录在案，这样会议的讨论才得以热烈的进行。

会后，再组织人对这些问题进行分析排查。

这样不仅会议得到正常进行，而且也找出了品质下降的原因和改进措施。

新QC七大手法（工具）完整版介绍“七大手法”主要是指企业质量管理中常用的质量管理工具，昨天给大家介绍的老七种手法。

“老七种”有分层法、调查表、排列法、因果图、直方图、控制图和相关图，新的QC七种工具分别是系统图、关联图、亲和图、矩阵图、箭条图、PDPC法以及矩阵数据分析法等。

本期带大家了解一下“新七种”1.KJ法（亲和图法）（Affinity Diagram）2.关联图法（Rolation Diagram）3.系统图法（Systematization Diagram）4.矩阵图法（Matrix Diagram）5.过程决策计划图法（Process Dicesion program Chart）6.箭条图法（Arrow Diagram）7.矩阵数据分析法（Factor Analysis）新QC七大手法的使用情形，可归纳如下：亲和图——从杂乱的语言数据中汲取信息；关联图——理清复杂因素间的关系；系统图——系统地寻求实现目标的手段；矩阵图——多角度考察存在的问题,变量关系；PDPC法——预测设计中可能出现的障碍和结果；箭条图——合理制定进度计划；矩阵数据解析法—多变量转化少变量数据分析；新QC七大手法概述：新QC七大手法的特点：1.整理语言资料的工具2.将语言情报用图形表示的方法3.引发思考，有效解决凌乱问题；4.充实计划；5.防止遗漏、疏忽；6.使有关人员了解；7.促使有关人员的协助；8.确实表达过程。

9.管理工具，可以应用于QC以外的领域新QC七大手法的五项益处：1.迅速掌握重点--实时掌握问题重心，不似无头苍蝇般地找不到重点。

2.学习重视企划--有效解析问题，透过手法的运用，寻求解决之道。

3.重视解决过程--重视问题解决的过程，不只是要求成果。

4.了解重点目标--拥有正确的方向，不会顾此失彼。

5.全员系统导向--强化全员参与的重要性，进而产生参与感与认同感。

新旧QC七大手法的区别：新七大手法并不能取代旧七大手法，两种品管手法相辅相成。

关联图法(重定向自关系图法)关联图法(Inter-relationship diagraph)[编辑]什么是关联图法影响质量的因素之间存在着大量的因果关系，这些因果关系有的是纵向关系，有的是横向关系。

纵向关系可以使用因果分析法来加以分析，但因果分折法对横向因果关系的考虑不够充分，这时关联图就大有用武之地。

关联图法是根据事物之间横向因果逻辑关系找出主要问题的最合适的方法。

关联图，又称关系图，是用来分析事物之间“原因与结果”、“目的与手段”等复杂关系的一种图表，它能够帮助人们从事物之间的逻辑关系中，寻找出解决问题的办法。

事物之间存在着大量的因果关系，如右图所示，因素A、B、C、D、E之间就存在着一定的因果关系，其中因素B受因素A、C、D的影响，但它又影响着E，而因素E又影响着因素C……。

在这种情况下，理清因素之间的因果关系；从全盘加以考虑，就容易找出解决问题的办法。

关联图由圆圈(或方框)和箭头组成，其中圆圈中是文字说明部分箭头由原因指向结果，由手段指向目的。

文字说明力求简短、内容确切易于理解，重点项目及要解决的问题要用双线圆圈或双线方框表示。

[编辑]关联图的绘制关联图法适用于多因素交织在一起的复杂问题的分析和整理．它将众多的影响因素以一种较简单的图形来表示，易于抓住主要矛盾、找到核心问题，也有益于集思广益．迅速解决问题。

其具体绘制方法如下：①提出认为与问题有关的所有因素。

②用灵活的语言简明概要地表达它。

③把因素之间的因果关系用箭头符号做出逻辑上的连接。

④抓住全貌。

⑤找出重点。

关联图法的使用非常简单，它先把存在的问题和因素转化为短文或语言的形式，再用圆圈或方框将它们圈起来，然后再用箭头符号表示其因果关系，借此来进行决策、解决问题。

[编辑]关联图的用途关联因法的应用范围十分广泛，它的应用范围主要有：①推行TQC工作、从何处入手、怎样深入②制订和实施质量保证的方针、目标③研究解决如何提高产品质量和减少不良品的措施；④促进质量管理小组活动的深入开展：⑤从大量的质量问题中，找出主要问题和重点项目；⑥研究满足用户的质量、交货期、价格及减少索赔的要求和措施⑦研究解决如何用工作质量来保证产品质量问题。

新QC七大手法（工具）完整版“七大手法”主要是指企业质量管理中常用的质量管理工具，老七种手法，包括分层法、调查表、排列法、因果图、直方图、控制图和相关图。

那么新的Q C七种工具有哪些呢？那就是系统图、关联图、亲和图、矩阵图、箭条图、PD PC法以及矩阵数据分析法。

今天，我们一起来了解一下。

1.KJ法（亲和图法）（Affinity Diagram）。

2.关联图法（Rolation Diagram）。

3.系统图法（Systematization Diagram）。

4.矩阵图法（Matrix Diagram）。

5.过程决策计划图法（Process Dicesion program Chart）。

6.箭条图法（Arrow Diagram）。

7.矩阵数据分析法（Factor Analysis）。

新QC七大手法的使用情形，可归纳如下：亲和图——从杂乱的语言数据中汲取信息。

关联图——理清复杂因素间的关系。

系统图——系统地寻求实现目标的手段。

矩阵图——多角度考察存在的问题,变量关系。

PDPC法——预测设计中可能出现的障碍和结果。

箭条图——合理制定进度计划。

矩阵数据解析法—多变量转化少变量数据分析。

新QC七大手法概述：新QC七大手法的特点：1.整理语言资料的工具。

2.将语言情报用图形表示的方法。

3.引发思考，有效解决凌乱问题。

4.充实计划。

5.防止遗漏、疏忽。

6.使有关人员了解。

7.促使有关人员的协助。

8.确实表达过程。

9.管理工具，可以应用于QC以外的领域。

新QC七大手法的五项益处：1.迅速掌握重点——实时掌握问题重心，不似无头苍蝇般地找不到重点。

2.学习重视企划——有效解析问题，透过手法的运用，寻求解决之道。

3.重视解决过程——重视问题解决的过程，不只是要求成果。

4.了解重点目标——拥有正确的方向，不会顾此失彼。

5.全员系统导向——强化全员参与的重要性，进而产生参与感与认同感。

新旧QC七大手法的区别：新七大手法并不能取代旧七大手法，两种品管手法相辅相成。

新QC七大手法1. 关联图法--TQM推行, 方针管理, 品质管制改善, 生产方式,生产管理改善2.KJ法--开发, TQM推行, QCC推行, 品质改善3. 系统图法--开发, 品质保证, 品质改善4.矩阵图法--开发, 品质改善, 品质保证5.矩阵开数据解析法--企划, 开发, 工程解析6. PDPC法--企划, 品质保证, 安全管理, 试作评价, 生产量管理改善, 设备管理改善7. 箭法图解法--品质设计, 开发, 品质改善QC七大手法第一章概述一、起源新旧七种工具都是由日本人总结出来的。

日本人在提出旧七种工具推行并获得成功之后，1979年又提出新七种工具。

之所以称之为“七种工具”，是因为日本古代武士在出阵作战时，经常携带有七种武器，所谓七种工具就是沿用了七种武器。

有用的质量统计管理工具当然不止七种。

除了新旧七种工具以外，常用的工具还有实验设计、分布图、推移图等。

本次课程，主要讲的是QC七大手法，而SPC（管制图）是QC七大手法的核心部分，是本次培训的重点内容。

二、旧七种工具QC旧七大手法指的是：检查表、层别法、柏拉图、因果图、散布图、直方图、管制图。

旧七种工具是我们本次课程的内容，也是我们将要大力推行的管理方法。

从某种意义上讲，推行QC七大手法的情况，一定程度上表明了公司管理的先进程度。

这些手法的应用之成败，将成为公司升级市场的一个重要方面：几乎所有的OEM 客户，都会把统计技术应用情况作为审核的重要方面，例如TDI、MOTOROLA等。

三、新七种工具QC新七大手法指的是：关系图法、KJ法、系统图法、矩阵图法、矩阵数据分析法、PDPC法、网络图法。

相对而言，新七大手法在世界上的推广应用远不如旧七大手法，也从未成为顾客审核的重要方面。

第二章层别法一、定义层别法是所有手法中最基本的概念，亦即将多种多样的资料，因应目的的需要分成不同的类别，使之方便以后的分析。
