QC七大手法之关联图法(附图)关联图法，是指用连线图来表示事物相互关系的一种方法。
它也叫关系图法。
如图1所示，图中各种因素A、B、C、D、E、F、G之间有一定的因果关系。
其中因素B受到因素A、C、E的影响，它本身又影响到因素F，而因素F又影着因素C和G，……这样，找出因素之间的因果关系，便于统观全局、分析研究以及拟定出解决问题的措施和计划。
关联图可用于以下方面：(1)制定质量管理的目标、方针和计划。
(2)产生不合格品的原因分析。
(3)制定质量故障的对策。
(4)规划质量管理小组活动的展开。
(5)用户索赔对象的分析。
关联图的绘制步骤：(1)提出认为与问题有关的各种因素。
(2)用简明而确切的文字或语言加以表示。
(3)把因素之间的因果关系，用箭头符号做出逻辑上的连接（不表示顺序关系，而是表示一种相互制约的逻辑关系）。
(4)根据图形，进行分析讨论，检查有无不够确切或遗漏之处，复核和认可上述各种因素之间的逻辑关系。
(5)指出重点，确定从何处入手来解决问题，并拟订措施计划。
在绘制关联图时，箭头的指向，通常是：对于各因素的关系是原因一结果型的，则是从原因指向结果（原因→结果）；对于各因素间的关系是目的－手段型的，则是从手段指向目的（目的→手段）。
关联图的绘制形式一般有以下四种：(1) 中央集中型的关联图。
它是尽量把重要的项目或要解决的问题，安排在中央位置，把关系最密切的因素尽量排在它的周围。
(2) 单向汇集型的关联图。
它是把重要的项目或要解决的问题，安排在右边（或左边），把各种因素按主要因果关系，尽呆能地从左（从右）向右（或左）排列。
(3) 关系表示型的关联图。
它是以各项目间或各因素间的因果关系为主体的关联图。
(4) 应用型的关联图。
它是以上三种图型为基础而使用的图形。
日本科技联盟曾就公司开展全面质量管理应从何入手问题的调查 恍┕ 净卮鹬刑岢隽艘韵率 鱿钅浚? /P> (1) 确定方针、目标、计划。
(2) 思想上重视质量和质量管理。

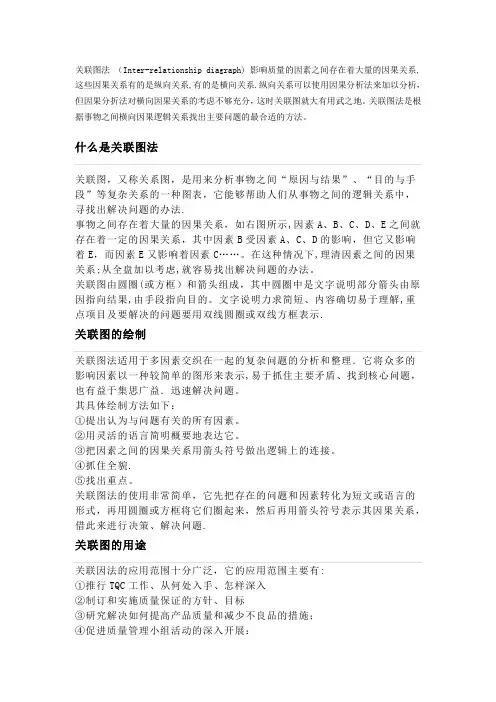

关联图法（Inter-relationship diagraph) 影响质量的因素之间存在着大量的因果关系,这些因果关系有的是纵向关系,有的是横向关系.纵向关系可以使用因果分析法来加以分析，但因果分折法对横向因果关系的考虑不够充分，这时关联图就大有用武之地。
关联图法是根据事物之间横向因果逻辑关系找出主要问题的最合适的方法。
关联图，又称关系图，是用来分析事物之间“原因与结果”、“目的与手段”等复杂关系的一种图表，它能够帮助人们从事物之间的逻辑关系中，寻找出解决问题的办法.事物之间存在着大量的因果关系，如右图所示,因素A、B、C、D、E之间就存在着一定的因果关系，其中因素B受因素A、C、D的影响，但它又影响着E，而因素E又影响着因素C……。
在这种情况下,理清因素之间的因果关系;从全盘加以考虑,就容易找出解决问题的办法。
关联图由圆圈(或方框）和箭头组成，其中圆圈中是文字说明部分箭头由原因指向结果,由手段指向目的。
文字说明力求简短、内容确切易于理解,重点项目及要解决的问题要用双线圆圈或双线方框表示.关联图的绘制关联图法适用于多因素交织在一起的复杂问题的分析和整理．它将众多的影响因素以一种较简单的图形来表示,易于抓住主要矛盾、找到核心问题，也有益于集思广益．迅速解决问题。
其具体绘制方法如下：①提出认为与问题有关的所有因素。
②用灵活的语言简明概要地表达它。
③把因素之间的因果关系用箭头符号做出逻辑上的连接。
④抓住全貌.⑤找出重点。
关联图法的使用非常简单，它先把存在的问题和因素转化为短文或语言的形式，再用圆圈或方框将它们圈起来，然后再用箭头符号表示其因果关系，借此来进行决策、解决问题.关联图的用途关联因法的应用范围十分广泛，它的应用范围主要有:①推行TQC工作、从何处入手、怎样深入②制订和实施质量保证的方针、目标③研究解决如何提高产品质量和减少不良品的措施；④促进质量管理小组活动的深入开展：⑤从大量的质量问题中,找出主要问题和重点项目；⑥研究满足用户的质量、交货期、价格及减少索赔的要求和措施⑦研究解决如何用工作质量来保证产品质量问题。
