ZGM,CLM立磨磨辊的拆卸与安装

一、立磨磨辊辊胎拆换步骤流程图二、工作步骤细项说明:1、工具准备工作:1.1、手工工具:1.2、专用工具:1.3、消耗工具:1.4、卸液压缸油压.1.5、打开磨门：立磨断电后,打开磨门,以利通风,保证良好的工作环境.1.6、清理磨辊及螺栓灰尘：打开磨门，清理立磨里面的灰土，清理螺栓表面的灰尘。

1.7、拆卸立磨磨辊进油和回油管：注意.拆卸后要用堵头把油管口堵起来,油管接头用布包起来,以免灰尘进入,保证油管的清洁.拆卸磨辊进,回油管1.8、拆卸立磨密封门：1.8.1、先拆卸气管,然后拆卸磨辊密封门螺栓,注意在吊出密封门前留下3~5颗螺栓松动但不拆卸出来.然后拆卸磨辊四周压板拆除气管用电动扳手拆除密封门螺栓1.8.2、当密封门螺栓和压板拆卸完后,用钢索和卸扣将其安装在密封门的两个吊耳上,用吊车将其吊出.拆卸完密封门螺栓钢索和卸扣将其安装在密封门吊耳上拆卸完磨辊四周的压板1.8.3、用吊车起吊磨辊密封门：用吊车起吊密封门,注意在起吊时一定要注意安全,并根据现场情况，用撬棍和手摇葫芦作为配合工具将其门吊出。

2、磨辊翻辊工作：2.1、拆卸磨辊销轴端盖：2.1.1 、用氧割吹掉防止螺栓松动的铁丝,注意吹掉铁丝时不要把内六角螺栓头给损坏。

再用17#的内六角拆卸8-M20的内六角螺栓,卸完内六角螺栓后，取下压盖和垫片。

并做好两边的记号。

2.1.2、拆卸完内六角后，再安装事先车好的M48X3PX700L 的丝杆与锥型胀套螺牙连接好后，装上专用工具，装上真空千斤顶，垫上垫片，用手拉葫芦调平自制工具使其与磨辊的支耳齐平后再锁紧螺母，接好手压液压千斤顶油管，压油泵，使其锥销拔出来。

2.1.3、拆卸出来的锥销轴用徒手不能拧下丝杆时，用两把管口钳将M48*700L 丝杆拆卸出来，注意在拆卸丝杆时,不要把丝牙损坏了用17#的内六角拆卸M20螺栓做好两边的记号用氧割吹掉防松动铁丝垫上垫片，拧紧螺母，固定好真空千斤顶 用手拉葫芦将其自制工具调平 接好液压真空千斤顶油管，用手压油泵装好自制压盖拆卸专用工具 M48X3P 丝牙压盖及垫片2.1.4、先用的内六角扳手将其M30内六角螺栓卸出。

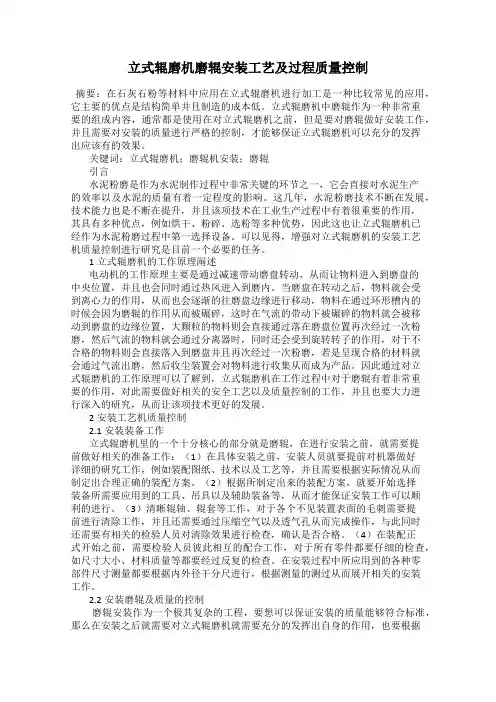

立式辊磨机磨辊安装工艺及过程质量控制摘要：在石灰石粉等材料中应用在立式辊磨机进行加工是一种比较常见的应用，它主要的优点是结构简单并且制造的成本低。

立式辊磨机中磨辊作为一种非常重要的组成内容，通常都是使用在对立式辊磨机之前，但是要对磨辊做好安装工作，并且需要对安装的质量进行严格的控制，才能够保证立式辊磨机可以充分的发挥出应该有的效果。

关键词：立式辊磨机；磨辊机安装；磨辊引言水泥粉磨是作为水泥制作过程中非常关键的环节之一，它会直接对水泥生产的效率以及水泥的质量有着一定程度的影响。

这几年，水泥粉磨技术不断在发展，技术能力也是不断在提升，并且该项技术在工业生产过程中有着很重要的作用，其具有多种优点，例如烘干、粉碎、选粉等多种优势，因此这也让立式辊磨机已经作为水泥粉磨过程中第一选择设备。

可以见得，增强对立式辊磨机的安装工艺机质量控制进行研究是目前一个必要的任务。

1立式辊磨机的工作原理阐述电动机的工作原理主要是通过减速带动磨盘转动，从而让物料进入到磨盘的中央位置，并且也会同时通过热风进入到磨内。

当磨盘在转动之后，物料就会受到离心力的作用，从而也会逐渐的往磨盘边缘进行移动，物料在通过环形槽内的时候会因为磨辊的作用从而被碾碎，这时在气流的带动下被碾碎的物料就会被移动到磨盘的边缘位置，大颗粒的物料则会直接通过落在磨盘位置再次经过一次粉磨，然后气流的物料就会通过分离器时，同时还会受到旋转转子的作用，对于不合格的物料则会直接落入到磨盘并且再次经过一次粉磨，若是呈现合格的材料就会通过气流出磨，然后收尘装置会对物料进行收集从而成为产品。

因此通过对立式辊磨机的工作原理可以了解到，立式辊磨机在工作过程中对于磨辊有着非常重要的作用，对此需要做好相关的安全工艺以及质量控制的工作，并且也要大力进行深入的研究，从而让该项技术更好的发展。

2安装工艺机质量控制2.1安装装备工作立式辊磨机里的一个十分核心的部分就是磨辊，在进行安装之前，就需要提前做好相关的准备工作：（1）在具体安装之前，安装人员就要提前对机器做好详细的研究工作，例如装配图纸、技术以及工艺等，并且需要根据实际情况从而制定出合理正确的装配方案。

立磨磨辊辊套更换方案二线立磨磨辊辊套更换方案一、检修依据及目前设备状况1.检修依据：2#磨辊轴承已坏；2.当前设备状况：磨辊不能正常使用，立磨只能靠两个辊勉强工作。

二、人员准备1.项目负责人：冀东水泥机修工11位，领队杨俊伟负责指挥现场作业；3.公司技术员1位，负责停送电的办理和现场的组织协调。

三、工具准备序号工具规格数量备注1 手拉葫芦2T 22 手拉葫芦5T 23 手拉葫芦10T 14 液压同步顶50T 15 液压千斤顶300T 16 大锤5P 27 开口两用扳手1套8 敲击扳手85、100 各19 套筒扳手一套10 榔头2P 211 翻转液压缸及附属配件1套12 辊皮工装 113 钢丝绳 614 角磨机 1四、材料备件准备序号名称规格数量备注1 磨辊、辊套1套2 密封胶 63 纱布104 砂纸40目10张5 二硫化钼 2 KG6 柴油25KG7 棉布25KG五、检修方案1.准备工具，检查工具完好性（1）翻转液压缸、液压顶；（1）手拉葫芦、钢丝绳；（2）套筒扳手；（3）敲击扳手。

2.提前将工具搬运至施工现场3.人员布置（1）1人办理停电手续，联系工艺人员确保内部无润滑油；（2）2人准备起吊工具；（3）2人准备开始拆卸检修门螺栓。

4.步骤（1）磨辊翻转到位；（时间：6小时内）；（2）辊皮压块拆除；（时间：4小时内）；（3）辊皮工装安装到位；（时间：4小时内）；（4）旧辊芯吊出；（时间：6小时内）；（5）新辊芯安装到位；（时间：4小时内）；（6）新辊皮安装（时间：4小时内）；（7）磨辊翻转到位及辊皮压块安装；（时间：4小时内）；（8）磨门安装及油管会装；（时间：4小时内）；（9）翻转液压缸拆除；（时间：3小时内）；（10）检查各部位准备试机（时间：1小时内）；六、协调项目1.磨辊翻转时联系25T吊车协助，旧辊芯吊出，新辊芯安装及新辊皮安装均由130T吊车协助，磨辊翻转到位及翻转液压缸拆除均由25T吊车协助。

中速磨煤机磨辊的安装步骤中速磨煤机的磨辊安装时，应遵循如下的步骤：(1)圆柱滚子轴承内套的组装：把清洗干净的轴承内套浸没在矿物油中恒温加热80℃，保温15分钟左右。

加热时内套不应与热源直接接触，以免局部过热而导致硬度降低，结构尺寸发生变化，最好在油箱底上部布置一层金属网，轴承水平放置，这可保证均匀加热，并可防止油箱中的沉淀油渣对轴承的污染，亦可将其吊放在油箱内加热。

把辊轴骚放在支架上，把加热后的内套迅速压套在干净的辊轴上，检查内套是否紧靠轴肩，待冷却后上好压紧环并核对其外部尺寸。

安装时，装配人员应戴上石棉手套或者用不会起毛的布来抉持，决不能使用废棉沙，轻轻地旋转动可使定位套轻易装入。

(2)把双列调心轴承装入辊芯：把辊芯加热到60～70℃，把清理干净的冷态的双列调心轴承装入辊芯。

检查中速磨煤机轴承是否装到位，如装配不易，可用钢棒轻打装入，如还不能装入应停止工作，去掉轴承，细心检查后重装。

辊芯加热可采用电加热法。

(3)把带有轴承的辊轴装入辊芯：把带有双列调心轴承的加热到60～70℃，带有圆柱滚子轴承的辊轴垂直放在支架上，吊起加热后的辊芯对准圆柱滚子轴承落下，落下尽可能快些，吊后轴承应紧固以保证轴承到位。

待冷却后装双列高心滚子轴承侧压板，半边止动垫片只能使用一次。

(4)磨辊套的安装：把辊套加热到60～70℃。

加热要采用电加热的方法。

把组装好的辊芯放到检修支架上，端盖侧朝上，外表面涂一层二硫化铝粉，用专用工具吊加热的辊套对准辊芯落下，装配时应注意对准止动槽的位置，辊套装入到位后装上压环，压环螺检应成对角形式分两到三次均匀地拧紧。

而后磨辊翻个，装上三个止动键和防磨环。

(5)安装磨辊支架清理支架内空气信道，确保内部无异物，装好支架上的风环。

把辊架加热到70～80℃，键试装合适后将其装到滚轴的键槽内。

用吊环起吊辊架，保证其水平不摆动，对正键槽将其快速装入，作轴向紧固以保证其到位，待冷却后装上轴向压板固定。

本文转自中速磨煤机专题网站：，欢迎您登录本网站对中速磨煤机做进一步了解。

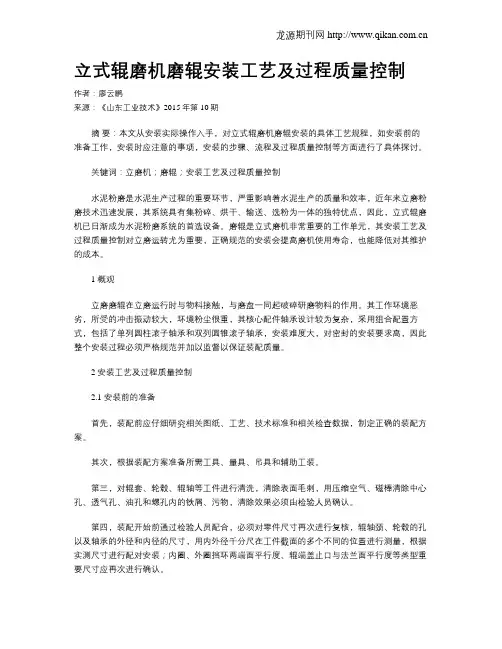

立式辊磨机磨辊安装工艺及过程质量控制作者：廖云鹏来源：《山东工业技术》2015年第10期摘要：本文从安装实际操作入手，对立式辊磨机磨辊安装的具体工艺规程，如安装前的准备工作，安装时应注意的事项，安装的步骤、流程及过程质量控制等方面进行了具体探讨。

关键词：立磨机；磨辊；安装工艺及过程质量控制水泥粉磨是水泥生产过程的重要环节，严重影响着水泥生产的质量和效率，近年来立磨粉磨技术迅速发展，其系统具有集粉碎、烘干、输送、选粉为一体的独特优点，因此，立式辊磨机已日渐成为水泥粉磨系统的首选设备。

磨辊是立式磨机非常重要的工作单元，其安装工艺及过程质量控制对立磨运转尤为重要，正确规范的安装会提高磨机使用寿命，也能降低对其维护的成本。

1 概观立磨磨辊在立磨运行时与物料接触，与磨盘一同起破碎研磨物料的作用。

其工作环境恶劣，所受的冲击振动较大，环境粉尘很重，其核心配件轴承设计较为复杂，采用组合配置方式，包括了单列圆柱滚子轴承和双列圆锥滚子轴承，安装难度大，对密封的安装要求高，因此整个安装过程必须严格规范并加以监督以保证装配质量。

2 安装工艺及过程质量控制2.1 安装前的准备首先，装配前应仔细研究相关图纸、工艺、技术标准和相关检查数据，制定正确的装配方案。

其次，根据装配方案准备所需工具、量具、吊具和辅助工装。

第三，对辊套、轮毂、辊轴等工件进行清洗，清除表面毛刺，用压缩空气、磁棒清除中心孔、透气孔、油孔和螺孔内的铁屑、污物，清除效果必须由检验人员确认。

第四，装配开始前通过检验人员配合，必须对零件尺寸再次进行复核，辊轴颈、轮毂的孔以及轴承的外径和内径的尺寸，用内外径千分尺在工件截面的多个不同的位置进行测量，根据实测尺寸进行配对安装；内圈、外圈挡环两端面平行度、辊端盖止口与法兰面平行度等类型重要尺寸应再次进行确认。

2.2 磨辊安装第一步，首先将轮毂放入加热炉或加热油箱中均匀加热（加热温度接近但不应超过100℃）。

然后按照先下后上的顺序在轮毂中安装圆柱滚子轴承外圈、滚动体、外间隔套外圈、双列圆锥滚子轴承下部的外圈。

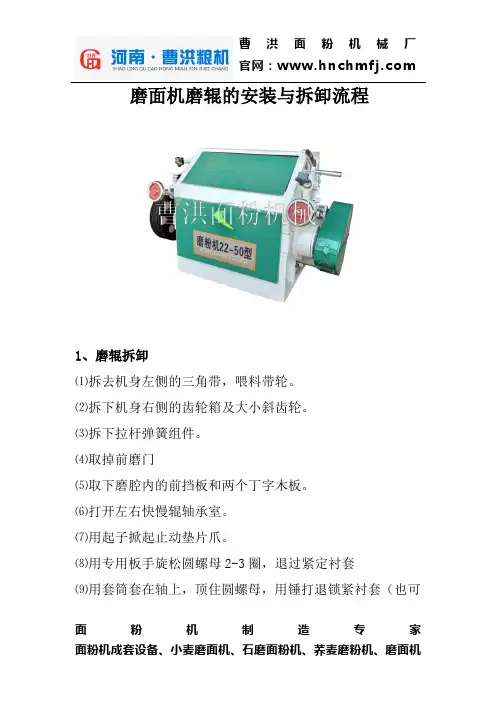

磨面机磨辊的安装与拆卸流程1、磨辊拆卸⑴拆去机身左侧的三角带，喂料带轮。

⑵拆下机身右侧的齿轮箱及大小斜齿轮。

⑶拆下拉杆弹簧组件。

⑷取掉前磨门⑸取下磨腔内的前挡板和两个丁字木板。

⑹打开左右快慢辊轴承室。

⑺用起子掀起止动垫片爪。

⑻用专用板手旋松圆螺母2-3圈，退过紧定衬套⑼用套筒套在轴上，顶住圆螺母，用锤打退锁紧衬套（也可面粉机制造专家用铜棒或硬木垫住打退）⑽松掉M12X55螺栓、卸掉左右快辊轴承室组件⑾卸掉慢辊支承轴上挡垫，取掉左、右慢辊轴承室⑿拆去左、右前后插板。

⒀抬出磨辊⒁卸轴承室组件时，可用木棒撬动辊体助卸。

更换滚动轴承时，可用圆钢从轴承室小孔端顶住轴承内圈打出。

2、磨辊的安装⑴安装前清洗油污，检查密封件完好程度，在滚动轴承上涂润滑脂。

⑵分清快、慢辊及齿向，快慢辊可调换使用以延长磨辊的使面粉机制造专家用寿命，在轴与锁套的配合位置上涂机油。

新辊钝对钝。

⑶先装慢辊A、将辊抬入位置，装上左、右插板B、用木棒撬动辊体，使左、右慢辊轴承室组件和大毡圈装入辊轴和支承轴上，并紧固支承轴挡圈。

C、向右推动辊体，当辊轴台阶顶在轴承挡圈时,用专用板手套住圆螺母旋紧紧定衬套，固定轴承。

D、检查辊体与机架间隙，单边不小于1mm时用止动垫片锁住圆螺母。

E、装上右侧轴承盖（后边的两个轴承盖台阶较长）。

F、紧定左侧轴承，锁定圆螺母，上左侧轴承盖。

G、转动轴体，无异常时装快辊。

⑷装快辊A、将辊抬入位置，固定前左、右插板。

B、用木棒撬动辊体，将左、右快辊轴承室组件装入辊轴，并紧固在机架上。

C、检查辊体与机架间隙，单边不小于1mm,用止动垫片爪锁住圆螺母。

E、上右轴承盖。

面粉机制造专家漯河市曹洪面粉机械厂总经理曹群亮先生携全体员工诚挚欢迎各方友人到我厂参观考察,并与我厂建立长期稳定的合作关系。

面粉机制造专家。

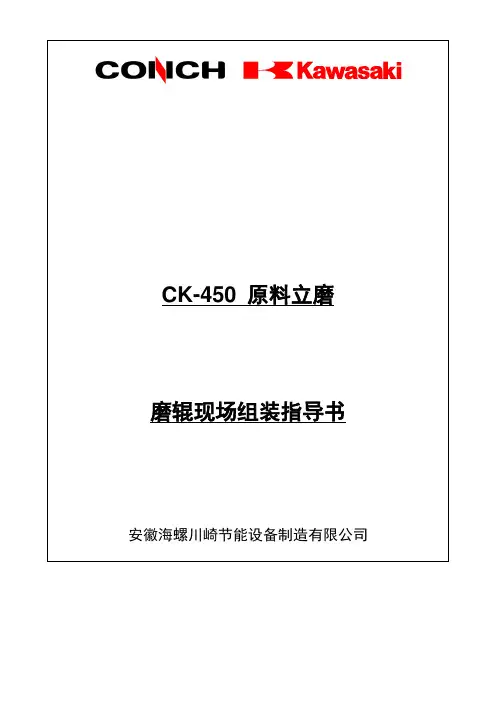

CK-450 原料立磨磨辊现场组装指导书安徽海螺川崎节能设备制造有限公司一、CK磨辊辊皮现场组装基本工序及工时：工序步骤工时（h）1 辊皮拆卸242 辊体清理 23 辊皮清理 14 接合面确认0.55 预紧固86 垫片加工87 最终紧固88 焊接涂装0.5合计52二、组装场地要求：工作底面应满足承重30吨重物三、使用工具（参见附件一）1.解体工具序号名称数量型号要求备注1 气动扳手1只BBK55-A 1700N.M 含Φ80Φ55Φ46套筒2 液压泵1台NA21-A700R150180-WGZ4-1-WG2303 液压泵扳手1只JYK104 机械千斤顶4只10t5 机械千斤顶4只20t6 钢丝绳4根Φ8 L=8 含起吊附件7 烘枪2把大号8 特制工装1套见图纸图片2．组装工具材料序号名称数量型号要求备注1 平面磨光机2把2 角向磨光机2把3 直向磨光机2把4 红丹粉2kg 棉质抹布若干5 塞尺5只0.03、0.05、0.10、0.15长度长度：2006 二硫化钼5桶MOLYKOTE-10007 深度尺2把0-300mm8 支撑4件Φ200×6009 支撑4件Φ200×30010 支撑4件Φ150×15011 支撑4件Φ150×20012 组装工作平台1套内径2200、外径3400、高度：850见图片13 百分表6只0-10 含表座14 铜锤2把15 密封胶10只60116 乐泰胶10只59817 软吊带2根10t 8m18 软吊带2根5t 8m四、组装人员：3-4人五、CK磨辊组装工序及注意事项（参见附件二）1.将辊皮至于千斤顶上，调整水平控制在5%（取4点进行水平测量）2.将锥环锥面均匀涂抹红丹粉3.做锥环与辊皮锥面结合，确保结合面达70%注：参见附件三4.测量锥环厚度（测量6个起吊孔位置取平均值）5.将辊体装入辊皮，用深度尺、千斤顶、铜锤等对辊皮、辊体进行调平，控制在5%6.装入锥环并涂抹二硫化钼防止锥面烧结7.调整锥环与辊皮、辊体的相对水平，控制在5%后用扭力扳手对螺栓对称紧固（扭力5kgm）8.利用深度尺测出锥环起吊处到辊体深度（6个点取平均值），深度尺寸-环厚度-下沉量（5.5～5.6取中间值）=垫片厚度9.清理调整垫片，并测出每一块垫片的厚度（调整垫片需加工到实际需要尺寸）注：参见附件四10.放入调整垫片做好清理工作，在螺栓螺牙上，锥面上涂抹二硫化钼,防锥面烧结11.预紧固磨辊螺母：每一组扭矩结束后必须要保证锥环与辊体的水平度控制在5%，（按表格要求填写数据）注：参见附件五12.紧固磨辊螺母：同预紧固步骤相同，比预紧固多一步将螺栓30°紧固注：参见附件六13.将止动块焊好。

立磨更换辊套、辊心、轴承及衬板方案一、磨辊图二、检修方案1、拆卸检修门及安装液压缸：（1）用电动扳手拆卸磨辊检修门螺栓，拆卸时应用2个1T手动葫芦把检修门和立磨壳体拉住，防止吊检修门突然掉出，用25T吊车及φ10钢丝绳及卸扣吊出检修门；（2）拆卸出液压缸关节轴承销轴，用25T吊车辅助安装液压缸下部关节轴承销轴，然后接通液压站并开启，把液压杆伸出缓慢对准液压拉杆上座并安装关节轴承销轴；2、拆卸磨辊与摇臂连接螺栓：制作T型工具及2个50T液压油顶拔出两边磨辊与摇臂锥销及退卸衬套。

如拆一个锥度销后，其余锥度销及退卸套可用φ60×2500钢管及大锤敲打辅助拆卸（还可用加热方式辅助拆卸）；3、翻出辊：通过移动液压站把对角两个磨辊翻出磨机外面，注意控制翻辊速度，防止速度过快把液压缸损坏；4、拆卸压块、辊套与辊心连接螺栓：用100割枪把辊套与辊心连接螺栓割断，制作T型工具及2个50T螺旋顶，用大锤敲击，吊车辅助拆卸辊套压块，辊套压块拆卸前应做好顺序记号，防止安装顺序混乱，螺栓孔对不上；5、安装磨辊拆卸工具：搭好脚手架，用30mm钢板制作一个辊套拆卸平台并直接焊接到磨辊两侧密封槽上，拆卸平台与辊套距离应与100T油顶高度一致，在地面用一根φ120的钢管直接支撑平台底部；6、顶出辊套：安装两台100T油顶到拆卸平台与辊套之间，开动油顶油站，加压约120MPa时，辊套则可拆卸出来，如不行，可用加热方式对辊套进行加热。

拆卸完毕，制作4个辊套吊勾（注：吊勾内侧弧度应与辊套表面弧度一致），用25T吊车吊下磨损辊套（约4T）；7、拆卸、安装辊心及轴承：（1）拆卸磨辊轴与辊座后端盖，拆卸磨辊前端盖、轴承内圈压盖及辊心内部润滑油管；（2）安装2台50T薄油顶于拆卸平台，把辊心、轴承及磨辊轴整体从磨辊座里面拔出，用25T吊车吊下；（3）解体辊心、轴承及磨辊轴：拆卸辊心两端轴承外圈压盖，垂直吊起磨辊轴，则可分离辊轴带轴承与辊心（轴承与辊心是间隙配合），然后制作工具及油顶拔出磨辊轴承；（4）组装辊心、轴承及磨辊轴：清洗磨辊轴干净，然后把两套磨辊轴承安装到磨辊轴上；把辊心外轴承外圈端盖安装到辊心上，把辊心水平摆放，垂直吊起磨辊轴带轴承放入辊心里面，然后安装内轴承外圈端盖。

立磨磨辊轴承的安装与拆卸磨辊是立磨的关键部件之一，磨辊制造的好坏直接影响到磨机的性能和质量。

国产立磨的磨辊通常出现磨辊轴承使用寿命短，容易被卡死，磨辊油温居高不下等一系列问题。

造成以上问题的原因是磨辊轴承安装不当所引起。

根据LOESCHE 立磨制造经验，在此介绍一种立磨轴承的安装和拆卸方法，供立磨制造厂家和用户参考，以提高磨辊制造的质量，降低磨辊的维护成本。

1.轴承说明磨辊配有一个NU 型圆柱滚子轴承和一个采用X 形布置的双列锥形滚子轴承。

这两种轴承内外圈都可以自由分离，其中锥形轴承的内圈可以为一个整体，也可以分成两个部分。

2.轴承的安装2.1 安装用辅助工具（1）吊车（能力为能吊起一个磨辊）；（2）用于垂直放置磨辊的工作台；（3）一个用于油浴加热轴承的油箱。

2.2 准备工作轴承的安装过程必须要防尘和防潮。

因此，组装车间必须干燥无粉尘，并且所要装配的所有部件必须绝对清洁，无铁屑、无浇注脱落物等。

对于全新的轴承，轴承的各个部件应该在组装前开箱。

圆锥滚子轴承包括内圈、外圈和间隔环等，均为单独包装。

圆柱滚子轴承包括内圈和外圈等，亦均为单独包装。

轴承在组装时应保存完好，一般不得冲洗，除非在某种情况下，轴承在装配过程中被弄脏了。

这时可以用洗涤汽油或轻质汽油冲洗（注意防火）。

整个轴承在清洗时要转动。

轴承烘干之后，应立即涂上油或油脂以防锈。

2.3 轴承的安装（1）将辊轴竖直放置，安装轴承的一端朝上。

取出圆柱滚子轴承的内圈，将其放进油箱中稍微进行加热，加热温度不低于50℃，最高不超过100℃（注意：加热应在油浴或者加热板上进行，不要使用明火火炬。

在应急的情况下，只允许专业的轴承装配工使用微火火炬）。

用油脂处理安装轴承内圈部位，然后将内圈安装到位，直至接触到轴肩。

（2）将内隔离轴套安装到位。

（3）用油浴的方法将锥形滚珠轴承的内圈和滚珠保持架总成加热到100℃，将上述轴承部件安装到辊轴上，直到接触隔离轴套为止。

（4）将轴端盖用螺栓固定在轴端，以压紧上述所安装的零部件。

磨⾯机磨辊的安装与拆卸流程磨⾯机磨辊的安装与拆卸流程1、磨辊拆卸⑴拆去机⾝左侧的三⾓带，喂料带轮。

⑵拆下机⾝右侧的齿轮箱及⼤⼩斜齿轮。

⑶拆下拉杆弹簧组件。

⑷取掉前磨门⑸取下磨腔内的前挡板和两个丁字⽊板。

⑹打开左右快慢辊轴承室。

⑺⽤起⼦掀起⽌动垫⽚⽖。

⑻⽤专⽤板⼿旋松圆螺母2-3圈，退过紧定衬套⑼⽤套筒套在轴上，顶住圆螺母，⽤锤打退锁紧衬套（也可⾯粉机制造专家⽤铜棒或硬⽊垫住打退）⑽松掉M12X55螺栓、卸掉左右快辊轴承室组件⑾卸掉慢辊⽀承轴上挡垫，取掉左、右慢辊轴承室⑿拆去左、右前后插板。

⒀抬出磨辊⒁卸轴承室组件时，可⽤⽊棒撬动辊体助卸。

更换滚动轴承时，可⽤圆钢从轴承室⼩孔端顶住轴承内圈打出。

2、磨辊的安装⑴安装前清洗油污，检查密封件完好程度，在滚动轴承上涂润滑脂。

⑵分清快、慢辊及齿向，快慢辊可调换使⽤以延长磨辊的使⾯粉机制造专家⽤寿命，在轴与锁套的配合位置上涂机油。

新辊钝对钝。

⑶先装慢辊A、将辊抬⼊位置，装上左、右插板B、⽤⽊棒撬动辊体，使左、右慢辊轴承室组件和⼤毡圈装⼊辊轴和⽀承轴上，并紧固⽀承轴挡圈。

C、向右推动辊体，当辊轴台阶顶在轴承挡圈时,⽤专⽤板⼿套住圆螺母旋紧紧定衬套，固定轴承。

D、检查辊体与机架间隙，单边不⼩于1mm时⽤⽌动垫⽚锁住圆螺母。

E、装上右侧轴承盖（后边的两个轴承盖台阶较长）。

F、紧定左侧轴承，锁定圆螺母，上左侧轴承盖。

G、转动轴体，⽆异常时装快辊。

⑷装快辊A、将辊抬⼊位置，固定前左、右插板。

B、⽤⽊棒撬动辊体，将左、右快辊轴承室组件装⼊辊轴，并紧固在机架上。

C、检查辊体与机架间隙，单边不⼩于1mm,⽤⽌动垫⽚⽖锁住圆螺母。

E、上右轴承盖。

⾯粉机制造专家漯河市曹洪⾯粉机械⼚总经理曹群亮先⽣携全体员⼯诚挚欢迎各⽅友⼈到我⼚参观考察,并与我⼚建⽴长期稳定的合作关系。

⾯粉机制造专家。

磨煤机更换磨辊装置及衬板施工方案背景介绍磨煤机是一种常用的煤粉设备，主要用于煤炭的磨细和煤粉的生产。

在磨煤机的运行过程中，磨辊装置和衬板是非常重要的部件，直接关系到磨煤机的磨损情况和工作效率。

为了保证磨煤机的正常运行，当磨辊装置和衬板出现磨损或需要更换时，需要进行相应的施工维护。

更换磨辊装置施工准备在更换磨辊装置之前，首先需要做好施工准备工作。

具体包括： - 准备好所需的备用磨辊装置； - 安排好专业的维修人员； - 确保磨煤机停机，并进行安全隔离。

施工步骤1.拆卸旧磨辊装置：先将磨煤机的侧板打开，然后拆卸旧的磨辊装置，注意保护好其他零部件不受损坏。

2.安装新磨辊装置：将新的磨辊装置逐步安装到磨煤机中，确保安装正确牢固。

3.调试测试：安装完成后，对磨煤机进行调试测试，确保更换后的磨辊装置能够正常运行。

更换衬板施工准备在更换衬板之前，同样需要做好施工准备工作。

具体包括： - 准备好所需的备用衬板； - 安排好专业的维修人员； - 确保磨煤机停机，并进行安全隔离。

施工步骤1.拆卸旧衬板：打开磨煤机的侧板，将旧衬板逐步拆卸下来，注意清理干净安装位置。

2.安装新衬板：将新的衬板逐步安装到磨煤机内部，确保每个衬板位置正确，紧密贴合。

3.调试测试：安装完成后，进行磨煤机的调试测试，确保更换后的衬板能够有效保护磨煤机内部部件，并无任何异常。

安全注意事项•操作人员应严格按照操作规程进行操作，避免发生意外事故；•在操作过程中，应穿戴好相应的劳动防护用品，确保自身安全；•施工过程中，应注意磨煤机的状态变化，及时处理异常情况。

结语更换磨辊装置和衬板是磨煤机维护保养的重要环节，只有及时且正确的更换维护，才能确保磨煤机的正常运行和延长使用寿命。

在进行施工过程中，一定要注意安全，严格按照要求进行操作，保障工作顺利完成。

3#水泥磨辊压机辊子拆卸方案1、用1吨葫芦吊住万向联轴器，拆卸电机与减速机的万向联轴器。

（螺栓M18，27的扳手）2、用电动液压扳手拆卸减速机与摆臂的连接螺栓3、拆卸减速机与辊子轴连接的缩紧盘螺栓4、用两个100吨千斤顶将减速机顶出，放至地面用铲车拉回车间解体保养。

5、拆卸辊压机上方进料溜子及气动闸板，用8吨吊车吊至地面。

6、拆卸辊压机进料装置及侧挡板，用8吨吊车吊至地面7、拆卸辊压机润滑油管及冷却系统8、拆卸辊压机上机架板、上连接板、导轨板等，用电动葫芦吊至地面9、辊压机辊罩拆卸10、辊子用电葫芦吊至地面，用25吨吊车吊至东风车上，拉回车间拆卸轴承座及轴承。

一、轴承座安装（4H）将动、定辊各两个轴承座安装到辊子上。

（4H）二、辊子安装。

（16H）1、用平板平将动辊拉到现场，利用现场的电动葫芦和手拉葫芦将动辊吊装就位。

2H)2、安装两辊间的中间工字梁。

（2H）3、用平板平将定辊拉到现场，利用现场的电动葫芦和手拉葫芦将动辊吊装就位。

（2H）a)安装前，保证接合面是清洁的。

b)注意辊系传动端的方向。

C)注意轴承座上的下导槽一定要包在导轨板上d）若安装时两轴承座中心距与导轨中心距不同，可调整非传动端的轴承座位置，以使两中心距相同。

4、轴承座顶板安装，液压缸和液压缸支承板安装（2H）a)安装前，保证接合面是清洁的。

b) 座顶板与轴承座的连接螺栓不要拧得紧，只要座顶板不倒即可5、安装、找正上机架、端部件、销轴安装（8H）a)把上机架导轨放入轴承座的导槽内；b)连接端部件与上机架，在压入销之前，在销和孔中涂上一层润滑油；C) 拧紧上机架各连接螺栓。

三、下料装置，溜子、管道安装（8H）1、裤叉板、下料装置安装溜子对接（4H）2、找正辊系。

(1H)用两个千斤顶分别支承在活动端的两个端部件上，顶动轴承座，使活动辊轴承座、中心件上的限位轴、轴承座、固定端的端部件的接合面贴合在一起。

3、各润滑、液压、冷却水系统管道的安装（4H）四、安装扭矩支承、减速机、摆臂安装（24H）1、安装前固定辊子轴承座与端部件的联接部件必须接触紧密，缩紧盘必须先套在减速机输出端、辊子轴上。

ＺＧＭ中速辊式磨煤机安装要点分析及控制赵忠民　元　涛（上海电力安装第二工程有限公司）摘　要：随着火力发电的快速发展，ＺＧＭ中速辊式磨煤机被广泛地应用于火力发电生产领域中，已经成为制粉系统中不可缺少的设备。

因此，磨煤机的好的安装质量以及控制效果对制粉系统效率提升具有一定的促进作用，也是保证整个工程质量的重要环节。

本文以ＺＧＭ中速辊式磨煤机的结构特点为基础，对在施工过程中其安装要点和技术控制加以分析，更好地保障了ＺＧＭ中速辊式磨煤机的安装质量，避免其在试运过程中产生不安全因素。

关键词：ＺＧＭ中速辊式磨煤机；结构特点；要点分析；控制０　引言ＺＧＭ中速辊式磨煤机主要由机座、减速机、磨盘、喷嘴环、机壳、磨辊、拉杆加载装置、液压加载系统、分离器及密封系统等部分组成。

由于磨煤机由下至上各部件之间结构紧凑，而且对各处间隙的要求也相当严格，因此在磨煤机设备整个安装过程中，需保证各部件的安装标高、中心线、水平度、同轴度等数值误差被限制在一定标准范围内。

为此，应对安装工艺不断进行改进与适当提高，从而保证磨煤机符合各项安装标准，且运行指标具有一定的可靠性。

１　工作原理ＺＧＭ磨煤机整体结构是由电动机直接带动减速机，并以相应的减速比来传动，３个独立的磨辊则利用液压加载装置被向上顶起，和磨盘之间保持相对间距。

在原煤从中心落煤管下落后，通过锥形罩均匀分布并完全填充了这个空隙之后，才能将磨辊放下，利用磨辊自身重量及液压系统提供的加载力来增加碾磨压力，对原煤进行碾压。

碾磨压力主要来源于液压油站提供动力的液压缸，比例液流阀接受ＤＣＳ给定的和给煤机同步的４～２０ｍＡ指令，根据磨煤机出力大小，在线自动调节磨辊的加载力。

三个磨辊沿圆周向均布在磨盘滚道上，并通过静定的三点系统，碾磨力均匀作用至三个磨辊上。

原煤的碾磨和干燥同时进行，一次风通过喷嘴环均匀进入磨环周围，把经碾磨后切向飞出磨环的煤粉与锅炉混合物烘干后运送至磨煤机上部的分离器，在分离器中进行分离，粗粉在重力作用下被分离回磨环重磨，而合格的细粉则被一次风带出。

立磨磨辊辊套拆卸方法立磨磨辊辊套拆卸的方法主要包括以下步骤：1. 准备工具：根据具体情况，准备好相应的拆卸工具，如电动扳手、手动葫芦、吊车、钢丝绳、卸扣、T型工具、液压油顶、割枪、螺旋顶等。

2. 拆卸磨辊检修门：使用电动扳手拆开磨辊检修门螺栓，同时使用手动葫芦把检修门和立磨壳体拉住，防止检修门突然掉落。

使用吊车及钢丝绳将检修门吊出。

3. 拆卸液压缸关节轴承销轴：在装置液压缸下部，用25T吊车辅佐，敞开液压站，把液压杆伸出缓慢对准液压拉杆上座并安装关节轴承销轴。

4. 拆卸磨辊与摇臂衔接螺栓：制造T型工具及2个50T液压油顶，拔出两边磨辊与摇臂锥销及退卸衬套。

如拆一个锥度销后，其余锥度销及退卸套可用φ60×2500钢管及大锤敲打辅佐拆开，还可用加热办法辅佐拆开。

5. 翻出辊：通过移动液压站把对角两个磨辊翻出磨机外面，注意操控翻辊速度，预防速度过快把液压缸损坏。

6. 拆卸压块、辊套与辊心衔接螺栓：用100割枪把辊套与辊心衔接螺栓切断，制造T型东西及2个50T螺旋顶，用大锤敲击，吊车辅佐拆开辊套压块。

辊套压块拆开前应做好次序记号，防止装置次序紊乱，螺栓孔对不上。

7. 装置磨辊拆开东西：搭好脚手架，用30mm钢板制造一个辊套拆开渠道并直接焊接到磨辊两边密封槽上，拆开渠道与辊套距离应与100T油顶高度共同，在地面用一根φ120的钢管直接支撑渠道底部。

8. 顶出辊套：装置两台100T油顶到拆开渠道与辊套之间，开动油顶油站，加压约120MPa时，辊套则可拆开出来。

如不可，可用加热办法对辊套进行加热。

拆开完毕，制造4个辊套吊勾（注：吊勾内侧弧度应与辊套表面弧度共同），用25T吊车吊下磨损辊套（约4T）。

完成以上步骤后，立磨磨辊的拆卸就完成了。

在拆卸过程中需注意安全事项和设备的保护措施，以防对设备和人员造成损害。

如果操作中遇到问题或困难，建议及时联系专业人员进行协助或指导。

中速磨煤机更换磨辊检修方案磨辊检修磨中速辊磨煤
一、检查准备
1、确认磨煤机已经停机，并断开电源；
2、清理工作区域，确保安全；
3、准备所需工具和材料，如千斤顶、锤子、扳手、润滑油等，以及
备用磨辊。

二、拆卸原磨辊
1、拆卸磨辊上的紧固螺栓，并注意标记每个螺栓的位置；
2、使用千斤顶举起磨辊，将磨辊从磨煤机中拆卸出来；
3、检查磨辊上的磨损情况，如发现严重磨损或裂纹，需要更换。

三、安装新磨辊
1、将新磨辊放置在合适的位置，用千斤顶举起磨辊，使其与磨煤机
对齐；
2、安装紧固螺栓，并逐个进行拧紧，注意按照标记的位置进行对应；
3、使用扳手逐个检查螺栓的紧固程度，确保安装牢固；
4、使用润滑油对新磨辊的轴承和滚道进行润滑，确保顺畅运转。

四、检查调试
1、将磨煤机上的防护罩重新安装，确保安全；
2、重新连接电源，并启动磨煤机，观察新磨辊的运转情况，检查是
否有异常；
3、调整磨煤机的出料粒度，确保达到工作要求；
4、观察温度和润滑情况，确保正常。

五、清理保养
1、清理磨煤机的工作区域，将拆除的旧磨辊和工具等物品妥善处理；
2、定期进行润滑油的检查和添加，保持良好的润滑状态；
3、根据使用情况，定期对磨辊进行检查和更换，确保设备的正常运转。

总之，中速磨煤机更换磨辊检修方案需要经过准备、拆卸原磨辊、安
装新磨辊、检查调试和清理保养等步骤。

通过这些步骤的操作，能够确保
中速磨煤机的正常运转和延长设备的使用寿命。

在进行磨辊检修时，也需
要严格遵守安全操作规程，确保人身安全。

一、磨辊翻边、组装指导书一、拆卸工具1.翻转辊体吊具 4付2.辊皮吊具 1付3.长方体支撑（800×600×450） 10只4.机械千斤顶10t 10只5.各种量具各类磨具6.ø18钢丝绳卸扣5t 吊环等7.热装轴承吊具二、部件检验1.需按图纸进行检测，对实体进行检测数据记录。

三、部件清理1、组装人员首先进行外观检查2、对合格辊体进行清理维护打磨（辊体配合面棱角）3、对辊皮的配合面进行清理维护。

4、锥环的配合面清理维护四、部件装配前期一）锥环测量1.将维护好的锥环架起；2.用千斤顶、标准块及深度尺，对锥环厚度（六个吊装孔）进行测量。

偏差在5℅以内为合格；3.将尺寸用钢字码打在锥环的6个起吊孔旁；二）做辊体、辊皮、锥环之间的接合面(2)1.将长方体支撑相距490放好，在上面放四圆柱支撑（ø200×200）。

2.把辊体平稳吊起放置上面。

3.将涂好红丹粉辊皮，吊起套入辊体。

4.找辊体与辊皮之间的水平，控制在0.01mm。

5.从上方用塞尺进行测量间隙，达到要求为合格。

并做好记录（0.05不大于130mm 0.10不大于60mm 0.15mm插不进）。

6.做锥环与辊体的接合面，把辊皮放置地面并涂上厚度为2﹪的红丹粉。

把锥环平稳吊起放入辊皮内，找水平。

控制在0.02mm。

7.从锥环下方用塞尺测量其间隙，达到要求为合格。

并做好记录。

四、轴承热装1.将辊体平稳吊起放置翻转机构上，加以固定。

通过加热炉对辊体加热，设定为十个小时，温度为（135～150）℃。

2.热装前用丁字尺进行滚梯膨胀量的确认。

3.轴承安装顺序要确认。

4.组装上下盖时要加入2㎜厚铁片。

5.紧固时要注意打紧螺栓的顺序。

做好轴承与辊体标记记录。

五、上下盖板的安装1.待辊体冷却后打开临时压盖测量轴承与辊体高度差，并做好记录，以确定压盖子口加工尺寸。

控制在0～0.1㎜。

2.在压盖安装前要往辊体内喷油，上好拆卸孔堵头，确认轴承转动是否自如，在辊体上涂上胶，装上压盖并用2640n_m（扭力扳手）的扭矩力进行紧固，焊好止动块。
