变压器油枕结构共18页

精讲变压器储油柜

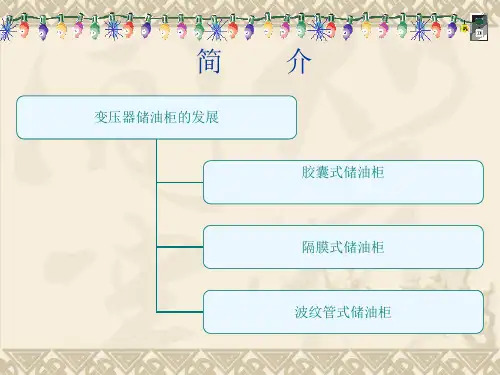

简
变压器储油柜的发展
介
胶囊式储油柜
隔膜式储油柜 波纹管式储油柜
储油柜作用
作用：用以补偿变压器油由于温度变化而膨 胀、收缩产生的容积变化，对维护变压器的 正常运行起着重要的保护作用 。
BP1型波纹膨胀储油柜
原理:
波纹储油柜采用先进的不锈钢波纹管补 偿技术，代替老式储油柜中的胶囊，实现 对变压器绝缘油体积补偿和与外界隔离， 防止吸湿氧化绝缘油。升温体积膨胀时， 波纹管被压缩，移向固定端；油位过高时， 波纹管压缩到一定程度报警；绝缘油降温 体积收缩时，波纹管在大气作用下自行伸 长。
有载变压器的有载开关储油柜焊接在变压器主体储 油柜一端的外侧，并将吸湿器联管焊在储油柜内 部．与主变油柜焊成一体，不仅外绝缘距离小且外 型美观。
二、结 构
1、人孔盖板 2、指针式油位表 3、储油柜放气塞 4、吸湿器管接头5、储油柜柜体 6、 软气囊 7、视察窗(查看集气盒内气体) 8、集气盒 9、气体继电器管接头 10、支架 11、集污盒 12、排注油管接头 13、集气盒排气管头14、吸湿器管接头(开关储油柜 呼吸机) 15、开关储油柜排、注油管接头16、有载开关管接头 17、磁铁式油位表 (指 示有载开关油位)
打破了传统储 油柜的油位指
示模式
波纹膨胀体为 全密封结构
结构简单、安 装方便、注油
容易
补偿量大
波纹储油柜特 点
储油柜在微正 压下运行
波纹膨胀体采 用不锈钢材料
寿命长，灵敏 度高，维护量
小
自身具有散热 功能
具有完善的自 身保护功能
BP1型波 纹膨胀式 储油柜
纵向波纹管结构
横向波纹管结构
型号
B P1

第30页/共42页
变压器的主要部件 -- 压力释放器
10.压力释放器（阀）
压力释放器装于变压器的顶部。变 压器一旦出现故障，油箱内压力增加到一 定数值时，压力释放器动作，释放油箱内 压力，从而保护了油箱本身。在压力释放 过程中，微动开关动作，发出报警信号， 也可使其接通跳闸回路，跳开变压器电源 开关。此时，压力释放器动作，标志杆升 起，并突出护盖，表明压力释放器已经动 作。当排除故障后，投入运行前，应手动 将标志杆和微动开关复归。压力释放器动 作压力有15、25、35、55kPa等各种规格， 根据变压器设计参数选择。
波纹油枕采用膨胀器的位置指示作为油位指示。
敞开式储油柜
波纹膨胀器储油柜 第23页/共42页
变压器的主要部件 -- 储油柜（3）
第24页/共42页
储油柜油位变化示意图
第25页/共42页
变压器油温与油位指示对应位置图
第26页/共42页
变压器的主要部件 -- 呼吸器
7.呼吸器
呼吸器又叫吸湿器，由油封、容器、干燥剂 组成。容器内装有干燥剂（如硅胶）；当油枕 内的空气随着变压器油体积膨胀或缩小时，排 出或吸入的空气都经过呼吸器，呼吸器内的干 燥剂吸收空气中的水分，对空气起过滤作用， 从而保障了油枕内的空气干燥而清洁。呼吸器 内的干燥剂变色超过二分之一时应及时更换。
为高压绕组，接到低压电网的绕组为低压绕
组。
大型电力变压器采用同心式绕组。它是
将高、低压绕组同心地套在铁芯柱上。通常
低压绕组靠近铁芯，高压绕组在外侧。这主
要是从绝缘要求容易满足和便于引出高压分
接开关来考虑的。变压器高压绕组常采用连
续式结构，绕组的盘(饼)和盘(饼)之间有横
向油道，起绝缘、冷却、散热作用。

变压器油枕‎及其种类知识积累2010-05-18 16:39:29 阅读109‎评论0 字号：大中小订阅变压器储油‎柜的密封形‎式主要有四‎种。

第一种为开‎式(无密封)储油柜，变压器油与‎外界空气直‎接相通。

第二种是胶‎囊式储油柜‎，由于胶囊易‎老化开裂，密封性能较‎差，现在已逐步‎减少使用。

第三种是隔‎膜式储油柜‎，它是用厚度‎为0．26ram‎-0．35ram‎的尼龙布两‎层、中间夹以氯‎丁橡胶、外涂丁氰橡‎胶，但其对安装‎质量和检修‎工艺均有较‎严格的要求‎，使用效果不‎甚理想，主要是渗油‎和橡胶件易‎损，影响到供电‎的安全性、可靠性及文‎明生产，因此也在逐‎步减少使用‎。

第四种是采‎用金属弹性‎元件作为补‎偿器的储油‎柜，其又分为外‎油式和内油‎式两大类。

内油立式储‎油柜是以波‎纹管为装油‎容器，根据补偿油‎量大小采用‎一个或多个‎波纹管将油‎管并联立式‎放在一个底‎盘上，外部加防尘‎罩，依靠波纹管‎上下移动进‎行绝缘油体‎积补偿，外观形状多‎为长方体。

外油卧式储‎油柜是以波‎纹管为气囊‎，卧式放置于‎储油柜筒体‎之内，波纹管外侧‎与筒体之间‎盛装绝缘油‎，而波纹管内‎是与外界相‎通的空气，依靠波纹管‎伸缩改变储‎油柜内部容‎积实现绝缘‎油体积补偿‎，外观形状为‎横置圆柱体‎。

1 开启式储油‎柜(油枕)或低压小容‎量变压器铁‎桶油箱这一种是最‎原始的，即采用与外‎界空气相通‎的油箱作为‎储油柜，这种储油柜‎由于不密封‎，因此绝缘油‎易氧化、受潮，长期运行后‎变压器油质‎氧化，劣化的变压‎器油微水和‎含气量严重‎超标，对变压器的‎安全、经济和可靠‎运行构成极‎大威胁，严重地降低‎了变压器的‎安垒性和绝‎缘油的寿命‎。

目前这种储‎油柜(油枕)基本淘汰了‎，市面所见极‎少，或者只在电‎压等级较低‎的变压器上‎采用。

2 胶囊式储油‎柜胶囊式储油‎柜(图1)是在传统储‎油柜内部装‎一个耐油的‎尼龙胶囊袋‎，将变压器本‎体内的变压‎器油与空气‎隔离开。

变压器油枕及其种类知识积累2010-05-18 16:39:29 阅读109 评论0 字号：大中小订阅变压器储油柜的密封形式主要有四种。

第一种为开式(无密封)储油柜，变压器油与外界空气直接相通。

第二种是胶囊式储油柜，由于胶囊易老化开裂，密封性能较差，现在已逐步减少使用。

第三种是隔膜式储油柜，它是用厚度为0．26ram-0．35ram的尼龙布两层、中间夹以氯丁橡胶、外涂丁氰橡胶，但其对安装质量和检修工艺均有较严格的要求，使用效果不甚理想，主要是渗油和橡胶件易损，影响到供电的安全性、可靠性及文明生产，因此也在逐步减少使用。

第四种是采用金属弹性元件作为补偿器的储油柜，其又分为外油式和内油式两大类。

内油立式储油柜是以波纹管为装油容器，根据补偿油量大小采用一个或多个波纹管将油管并联立式放在一个底盘上，外部加防尘罩，依靠波纹管上下移动进行绝缘油体积补偿，外观形状多为长方体。

外油卧式储油柜是以波纹管为气囊，卧式放置于储油柜筒体之内，波纹管外侧与筒体之间盛装绝缘油，而波纹管内是与外界相通的空气，依靠波纹管伸缩改变储油柜内部容积实现绝缘油体积补偿，外观形状为横置圆柱体。

1 开启式储油柜(油枕)或低压小容量变压器铁桶油箱这一种是最原始的，即采用与外界空气相通的油箱作为储油柜，这种储油柜由于不密封，因此绝缘油易氧化、受潮，长期运行后变压器油质氧化，劣化的变压器油微水和含气量严重超标，对变压器的安全、经济和可靠运行构成极大威胁，严重地降低了变压器的安垒性和绝缘油的寿命。

目前这种储油柜(油枕)基本淘汰了，市面所见极少，或者只在电压等级较低的变压器上采用。

2 胶囊式储油柜胶囊式储油柜(图1)是在传统储油柜内部装一个耐油的尼龙胶囊袋，将变压器本体内的变压器油与空气隔离开。

随着变压器内油温升降，其进行呼吸，在油的体积发生变化时有一个足够的空间。

其工作原理为胶囊袋内气体通过呼吸管及吸湿器与大气相通，胶囊袋底面紧贴在储油柜的油面上，当油面变化时，胶囊袋也会随之膨胀或压缩。
