变压器油枕及其种类

变压器油枕胶囊式和金属波纹式的区别1、胶囊式油枕介绍（1）胶囊式油枕是在油枕内安装一密闭的、能承受较高压力的胶囊，通过胶囊将绝缘油与外界空气隔开，并通过吸湿器阻止水蒸气进入胶囊。

运行中，胶囊浮在油面上，随着油面上升或下降进行吸气或排气，以此自动平衡胶囊内外两侧压力，保证变压器本体内一直充满绝缘油。

（2）胶囊式油枕工作原理。

如示意图所示，胶囊内部气体通过吸湿器与大气相通，胶囊袋的底面紧贴在储油柜内的油面上，使胶囊与油面之间没有空气。

当油面发生变化时，在油压和大气压的作用下，胶囊会随之膨胀和收缩，将油送出或吸收。

（3）胶囊式油枕优点。

安装维护简单，观测直观。

（4）胶囊式油枕缺点：1）胶囊易老化、龟裂，安装时容易损坏、破损，使空气中的水和雨水易于进入油中。

2）冬季胶囊和隔膜表面易结冰，造成含水量增高绝缘下降，油介损增大、油质变坏，危及安全。

3）管式油位计连接部位经常出现渗漏油现象，又不易处理，检修时易破损，当变压器出现负压时易进入空气和水。

4）油位计中的油和变压器本体相通，在阳光的照射下油位计中的油被氧化、劣化，直接降低油枕中油的品质，污染变压器本体油质。

5）主变在长期运行中，会有部分气体进入油枕中，这些气体占据了一定位置影响了油枕内胶囊的呼气，当气体过多时，使油表出现假油面。

2、金属波纹式油枕介绍（1）金属波纹密封式油枕是由可伸缩的金属波纹芯体构成的可变容器，它能使变压器油与空气完全隔离，从而防止变压器油受潮氧化，延缓老化过程。

在彻底隔绝空气及湿气的条件下，当变压器内绝缘油随温度变化产生体积膨胀或收缩时，油枕内的波纹芯体通过伸缩，改变油枕油腔大小，实现对变压器油的体积补偿。

（2）金属波纹式油枕工作原理。

如示意图所示，变压器油通过气体继电器，流入一个装有密封波纹体的金属桶内，当变压器油温升高时，油膨胀进入金属桶;当变压器油温降低时，油在大气压作用下返回变压器本体。

其波纹体是一个膨胀体，容积可随变压器油温的变化而产生膨胀与收缩。

变压器油枕及其种类知识积累2010-05-18 16:39:29 阅读386 评论1 字号：大中小订阅变压器储油柜的密封形式主要有四种。

第一种为开式(无密封)储油柜，变压器油与外界空气直接相通。

第二种是胶囊式储油柜，由于胶囊易老化开裂，密封性能较差，现在已逐步减少使用。

第三种是隔膜式储油柜，它是用厚度为0．26ram-0．35ram的尼龙布两层、中间夹以氯丁橡胶、外涂丁氰橡胶，但其对安装质量和检修工艺均有较严格的要求，使用效果不甚理想，主要是渗油和橡胶件易损，影响到供电的安全性、可靠性及文明生产，因此也在逐步减少使用。

第四种是采用金属弹性元件作为补偿器的储油柜，其又分为外油式和内油式两大类。

内油立式储油柜是以波纹管为装油容器，根据补偿油量大小采用一个或多个波纹管将油管并联立式放在一个底盘上，外部加防尘罩，依靠波纹管上下移动进行绝缘油体积补偿，外观形状多为长方体。

外油卧式储油柜是以波纹管为气囊，卧式放置于储油柜筒体之内，波纹管外侧与筒体之间盛装绝缘油，而波纹管内是与外界相通的空气，依靠波纹管伸缩改变储油柜内部容积实现绝缘油体积补偿，外观形状为横置圆柱体。

1 开启式储油柜(油枕)或低压小容量变压器铁桶油箱这一种是最原始的，即采用与外界空气相通的油箱作为储油柜，这种储油柜由于不密封，因此绝缘油易氧化、受潮，长期运行后变压器油质氧化，劣化的变压器油微水和含气量严重超标，对变压器的安全、经济和可靠运行构成极大威胁，严重地降低了变压器的安垒性和绝缘油的寿命。

目前这种储油柜(油枕)基本淘汰了，市面所见极少，或者只在电压等级较低的变压器上采用。

2 胶囊式储油柜胶囊式储油柜(图1)是在传统储油柜内部装一个耐油的尼龙胶囊袋，将变压器本体内的变压器油与空气隔离开。

随着变压器内油温升降，其进行呼吸，在油的体积发生变化时有一个足够的空间。

其工作原理为胶囊袋内气体通过呼吸管及吸湿器与大气相通，胶囊袋底面紧贴在储油柜的油面上，当油面变化时，胶囊袋也会随之膨胀或压缩。

变压器油枕及其种类知识积累2010-05-18 16:39:29 阅读109 评论0 字号：大中小订阅变压器储油柜的密封形式主要有四种。

第一种为开式(无密封)储油柜，变压器油与外界空气直接相通。

第二种是胶囊式储油柜，由于胶囊易老化开裂，密封性能较差，现在已逐步减少使用。

第三种是隔膜式储油柜，它是用厚度为0．26ram-0．35ram的尼龙布两层、中间夹以氯丁橡胶、外涂丁氰橡胶，但其对安装质量和检修工艺均有较严格的要求，使用效果不甚理想，主要是渗油和橡胶件易损，影响到供电的安全性、可靠性及文明生产，因此也在逐步减少使用。

第四种是采用金属弹性元件作为补偿器的储油柜，其又分为外油式和内油式两大类。

内油立式储油柜是以波纹管为装油容器，根据补偿油量大小采用一个或多个波纹管将油管并联立式放在一个底盘上，外部加防尘罩，依靠波纹管上下移动进行绝缘油体积补偿，外观形状多为长方体。

外油卧式储油柜是以波纹管为气囊，卧式放置于储油柜筒体之内，波纹管外侧与筒体之间盛装绝缘油，而波纹管内是与外界相通的空气，依靠波纹管伸缩改变储油柜内部容积实现绝缘油体积补偿，外观形状为横置圆柱体。

1 开启式储油柜(油枕)或低压小容量变压器铁桶油箱这一种是最原始的，即采用与外界空气相通的油箱作为储油柜，这种储油柜由于不密封，因此绝缘油易氧化、受潮，长期运行后变压器油质氧化，劣化的变压器油微水和含气量严重超标，对变压器的安全、经济和可靠运行构成极大威胁，严重地降低了变压器的安垒性和绝缘油的寿命。

目前这种储油柜(油枕)基本淘汰了，市面所见极少，或者只在电压等级较低的变压器上采用。

2 胶囊式储油柜胶囊式储油柜(图1)是在传统储油柜内部装一个耐油的尼龙胶囊袋，将变压器本体内的变压器油与空气隔离开。

随着变压器内油温升降，其进行呼吸，在油的体积发生变化时有一个足够的空间。

其工作原理为胶囊袋内气体通过呼吸管及吸湿器与大气相通，胶囊袋底面紧贴在储油柜的油面上，当油面变化时，胶囊袋也会随之膨胀或压缩。

变压器胶囊式油枕与金属波纹式油枕的对比分析作者：申会平邓桂勇来源：《中国科技纵横》2015年第05期【摘要】胶囊式油枕在电力变压器中得到广泛应用，是因为胶囊式油枕柜在防止变压器铯缘油老化方面起到了很关键的作用。

如果在安装或大修时，没有采用正确的油位方法或是因为变压器常年运行，呼吸器、油标管、胶囊等出现故障，将产生假油位影响变压器的安全运行。

由于变压器油温随着环境温度和负荷的变化而变化，而油温变化影响油的体积变化，因此为了解决变压器油膨胀的问题及当本体油不足时给变压器补油，所以对每台变压器都加装了油枕。

【关键词】变电站 ;变压器 ;油枕 ;对比笔者所处的变电站有2台主变，由于非同期工程，一台为7型，一台为9型，所以变压器的油枕也不同分别为胶囊式和金属波纹式，而无论从结构、安装、优缺点及观测方法等各个方面，两种油枕都不相同，因此有必要对两种油枕进行对比分析，达到共同学习的目的。

1 胶囊式油枕介绍（1）胶囊式油枕是在油枕内安装一密闭的、能承受较高压力的胶囊，通过胶囊将绝缘油与外界空气隔开，并通过吸湿器阻止水蒸气进入胶囊。

运行中，胶囊浮在油面上，随着油面上升或下降进行吸气或排气，以此自动平衡胶囊内外两侧压力，保证变压器本体内一直充满绝缘油。

（2）胶囊式油枕工作原理。

如示意图所示，胶囊内部气体通过吸湿器与大气相通，胶囊袋的底面紧贴在储油柜内的油面上，使胶囊与油面之间没有空气。

当油面发生变化时，在油压和大气压的作用下，胶囊会随之膨胀和收缩，将油送出或吸收。

（3）胶囊式油枕优点。

安装维护简单，观测直观。

（4）胶囊式油枕缺点：1）胶囊易老化、龟裂，安装时容易损坏、破损，使空气中的水和雨水易于进入油中。

2）冬季胶囊和隔膜表面易结冰，造成含水量增高绝缘下降，油介损增大、油质变坏，危及安全。

3）管式油位计连接部位经常出现渗漏油现象，又不易处理，检修时易破损，当变压器出现负压时易进入空气和水。

4）油位计中的油和变压器本体相通，在阳光的照射下油位计中的油被氧化、劣化，直接降低油枕中油的品质，污染变压器本体油质。

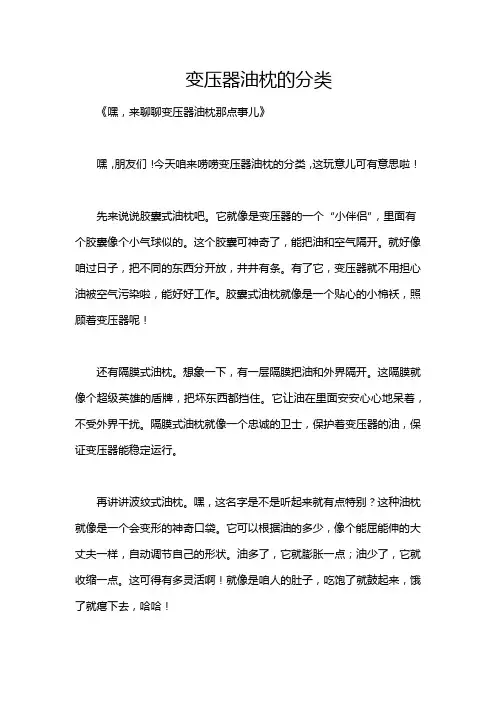

变压器油枕的分类《嘿，来聊聊变压器油枕那点事儿》嘿，朋友们！今天咱来唠唠变压器油枕的分类，这玩意儿可有意思啦！先来说说胶囊式油枕吧。

它就像是变压器的一个“小伴侣”，里面有个胶囊像个小气球似的。

这个胶囊可神奇了，能把油和空气隔开。

就好像咱过日子，把不同的东西分开放，井井有条。

有了它，变压器就不用担心油被空气污染啦，能好好工作。

胶囊式油枕就像是一个贴心的小棉袄，照顾着变压器呢！还有隔膜式油枕。

想象一下，有一层隔膜把油和外界隔开。

这隔膜就像个超级英雄的盾牌，把坏东西都挡住。

它让油在里面安安心心地呆着，不受外界干扰。

隔膜式油枕就像一个忠诚的卫士，保护着变压器的油，保证变压器能稳定运行。

再讲讲波纹式油枕。

嘿，这名字是不是听起来就有点特别？这种油枕就像是一个会变形的神奇口袋。

它可以根据油的多少，像个能屈能伸的大丈夫一样，自动调节自己的形状。

油多了，它就膨胀一点；油少了，它就收缩一点。

这可得有多灵活啊！就像是咱人的肚子，吃饱了就鼓起来，饿了就瘪下去，哈哈！要说这些不同类型的油枕啊，各有各的特点，各有各的本事。

就像是不同口味的糖果，有人喜欢草莓味，有人喜欢柠檬味。

胶囊式温柔贴心，隔膜式忠诚可靠，波纹式能屈能伸，它们都在为变压器的正常工作默默奉献呢！有时候我就在想啊，这变压器油枕的分类还真挺有意思的。

它们虽然不起眼，但却起着至关重要的作用。

没有它们，变压器可能就没办法好好工作啦。

就像咱生活中的一些小物件，看似普通，实则不可或缺。

所以说啊，可别小瞧了这些小小的油枕。

它们在电力系统中可是有着大大的作用呢！下次要是你再看到变压器，别忘了想想那些默默守护着它的油枕们哦！嘿，是不是觉得这世界挺奇妙的啊？一个小小的变压器油枕都有这么多门道。

好啦，今天就说到这儿啦，下次再和你们聊聊别的有趣的事儿！。

主变油枕原理和结构介绍2021.1.3目录一、主变油枕结构介绍 (1)1、外油波纹管式储油柜 (1)2、内油纹管式储油柜 (2)3、隔膜式储油柜 (2)4、胶囊式储油柜 (3)5、普通式储油柜 (4)二、主变油枕油位表计介绍 (5)1、磁力表盘式油位计 (5)2、管式油位计 (5)3、磁铁表盘式油位计 (6)4、板式油表 (6)一、主变油枕结构介绍110kV及以上主变油枕内一般设有胶囊或波纹管，将变压器油与空气完全隔离，大大降低了变压器油的氧化速度和受潮程度，起到保护变压器油的作用。

较低电压等级变压器不装设胶囊或波纹管，绝缘油直接与大气相通。

目前，变压器油枕主要类型如下：1、外油波纹管式储油柜外油波纹管式储油柜有筒型和方型两种结构。

从筒形外油波纹管结构示意图可以看到，波纹管的内部正常运行时与大气相通，波纹管一端为固定端，一端为活动端，活动端借助于装在储油柜内壁上的导向滚轮，可随变压器油体积的膨胀和缩小变化而左右移动，自动补偿油体积变化。

图1.1 筒型外油波纹管结构示意图方形外油波纹管结构示意图如图1.2所示。

波纹管芯体作为容积补偿元件和隔离密封元件，内腔与大气相通，上端固定，当绝缘油随温度变化产生体积膨胀或收缩时，促使波纹芯体上下伸缩，实现对绝缘油体积的变化补偿。

图1.2 方型外油波纹管结构示意图2、内油纹管式储油柜内油式储油柜结构如图1.3所示，波纹管为椭圆形并立放置在一个底盘上，波纹管内部充满变压器油，外部处于大气中，并加装防尘外罩，外形多为长方体。

波纹管随变压器油的变化而上下移动，波纹管顶部有一根排气管，可用于排出波纹管上部的气体。

图1.3 内油纹管式储油柜结构示意图3、隔膜式储油柜隔膜式储油柜由上下两个半圆柱体组成，柜内装设一个隔膜，隔膜的周边压装在上下柜沿之间，隔膜的内侧紧贴在油面上，外侧与大气相通，起着变压器油与大气的隔离作用，如图1.4所示。

集聚在隔膜外部的凝结水可通过放水阀排出。

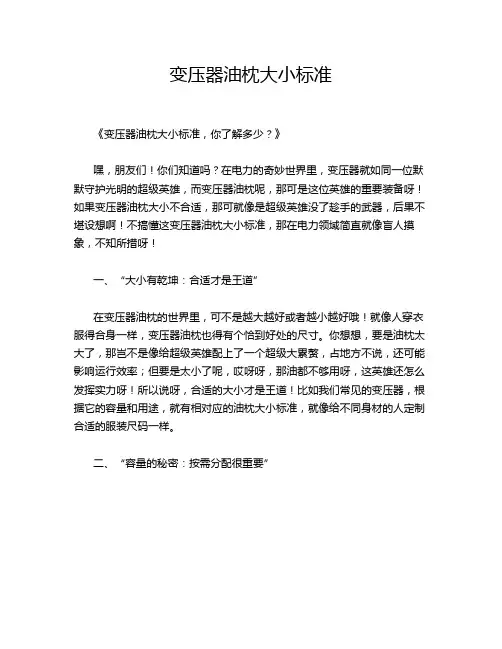

变压器油枕大小标准《变压器油枕大小标准，你了解多少？》嘿，朋友们！你们知道吗？在电力的奇妙世界里，变压器就如同一位默默守护光明的超级英雄，而变压器油枕呢，那可是这位英雄的重要装备呀！如果变压器油枕大小不合适，那可就像是超级英雄没了趁手的武器，后果不堪设想啊！不搞懂这变压器油枕大小标准，那在电力领域简直就像盲人摸象，不知所措呀！一、“大小有乾坤：合适才是王道”在变压器油枕的世界里，可不是越大越好或者越小越好哦！就像人穿衣服得合身一样，变压器油枕也得有个恰到好处的尺寸。

你想想，要是油枕太大了，那岂不是像给超级英雄配上了一个超级大累赘，占地方不说，还可能影响运行效率；但要是太小了呢，哎呀呀，那油都不够用呀，这英雄还怎么发挥实力呀！所以说呀，合适的大小才是王道！比如我们常见的变压器，根据它的容量和用途，就有相对应的油枕大小标准，就像给不同身材的人定制合适的服装尺码一样。

二、“容量的秘密：按需分配很重要”变压器油枕的大小可和容量有着密切的关系呢！这就好比是给汽车加油，油箱大小得根据汽车的排量和行驶里程来决定。

变压器也一样呀，容量大的变压器，自然需要更大的油枕来储存足够的油。

这就像是一个大胃王，得给他准备足够多的食物才行。

比如在大型变电站里，那些庞大的变压器就得配备相应的大容量油枕，不然怎么能满足它们“胃口”呢！我们可以把油枕想象成变压器的“能量仓库”，仓库太小了，存的能量不够，变压器可就要“饿肚子”啦！三、“环境的考量：适应各种场景”哎呀呀，可别以为变压器油枕大小只和变压器本身有关哦，环境也是个很重要的因素呢！就像人在不同的场合要穿不同的衣服一样，变压器油枕在不同的环境下也得有不同的大小标准。

比如在高温环境下，油的膨胀会更厉害，这时候就需要稍微大一点的油枕来容纳膨胀的油；而在寒冷的地方呢，油的体积会缩小，那油枕也不需要太大。

这就像出门要根据天气带合适的装备一样，不能马虎呀！总之，变压器油枕大小标准那可真是一门大学问呀！它就像电力世界里的一把神秘钥匙，掌握了它，我们才能让变压器这个超级英雄更好地发挥作用，为我们带来光明和温暖。
