电力操作电源系统

变配电站操作电源概述变配电站操作电源概述操作电源是保证变配电站正常运行的重要条件之一，它为变配电站开关柜提供暗号与合分闸电源；有些变配电站站内事故照明也引自操作电源屏。

操作电源设计不合理或出现故障，不仅会引发事故，也会在发事故后破坏变配电站继电庇护的正确动作而使事故扩大。

有关资料统计，电力系统变配电站发生的事故中与操作电源有关的事故占有很大比例，这就要求对操作电源应加强维护与治理，从变配电站设计与施工开始就要保证操作电源的可靠性。

1 操作电源种类与应用范围变配电站操作电源分为直流操作与交流操作两种。

直流操作电压有220V、110V与48V 三种，交流操作电压只有220V一种。

直流操作可靠性高，但造价也高，供一级负荷的变配电站与大中型变配电站一般都采纳直流操作。

电力系统中110kV及以上的变配电站都采纳直流操作。

110kV以上的重要变配电站还采纳双直流操作电源。

交流操作电源简单，造价低，电力系统中农网35kV变配电站以及城市电网中10kV开闭所一般都采纳交流操作。

变配电站操作电源要按照断路器操动机构的种类来设计。

电磁操动机构应选用直流操作，蓄电池容量都在150AH以上。

采纳弹簧储能操动机构后，一些小型变配电站可采纳交流操作。

2 操作电源电压等级选择操作电源电压等级按照所选用的操动机构来选择。

电磁操动机构的合闸电流一般都在100A 以上，所以选用电磁操动机构时，操作电源电压应选用直流220V。

弹簧储能操动机构与永磁操动机构电源电压有直流与交流两种。

弹簧储能操动机构的储能电动机功率只有几百瓦，合分闸电流只有3~5A，永磁操动机构的电源电流与合分闸电流均不到1A。

操作电源为直流操作时，选用弹簧储能与永磁操动机构，操作电源电压应选用110V。

此时蓄电池串联级数可减少一半，其并联级数虽然也应增加一倍，但由于其工作电流小，绝对值增加并不大。

此时可降低直流屏成本。

操作电源为交流操作时，为便利取得备用电源，交流操作电源只有220V一种电压等级。

发电厂变电所的操作电源一、操作电源的类别和要求1、常用的操作电源的类别①由蓄电池组供电的直流操作电源，具有可靠性高和容量较大的突出优点，但投资较大，运行维护也较复杂。

②整流操作电源，目前应用最为广泛，常用的有硅整流电容储能的和带镉镍蓄电池的硅流的两种。

③交流操作电源，具有简单经济、便于运行维护的突出优点，在小型变电所中应用很广。

④交直流混合操作电源，例如合闸采用交流操作电源，而继电保护、自动装置和跳闸采用蓄电池组供电。

2、操作电源的基本要求①供电可靠，在一次电路发生故障情况下，它也能保证二次回路正常工作。

②有足够的容量，能够保证二次回路执行其跳、合闸的功能。

③其电流类别应与二次回路中控制、保护装置的电流类别要求相适应。

④尽可能简单经济，便于运行维护。

3、对用作直流电源的蓄电池组要求①由浮充电设备引起的波纹系数不应大于5％。

②电压允许波动应控制在额定电压的5％范围内。

③放电末期直流母线电压下限不应低于额定电压的85％，充电后期直流母线电压上限不应高于额定电压的115％。

4、对用作直流电源的交流整流电源要求①在最大负荷时保护装置动作直流母线电压不应低于额定电压的80％，最高电压不应超过额定电压的115％，并应采取稳压、限幅和滤波的措施。

电压波动应控制在额定电压的5％范围内，波纹系数不应大于5％。

②当采用复式整流时，应保证在各种运行方式下，在不同故障点和不同相别短路时，保护装置均能可靠动作。

③对采用电容储能电源的变电所和水电厂，电力设备和线路应具有可靠的远后备保护，在失去交流电源情况下，当有几套保护同时动作时，或在其它情况下消耗直流能量最大时，应保证保护与断路器可靠动作，同一厂所的电源储能电容的组数应与保护的级数相适应。

5、对交流操作电源的要求①当采用交流操作的保护装置时，短路保护可通过被保护元件的电流互感器取得操作电源。

②变压器的瓦期保护和中性点非直接接地电力网的接地保护，可由电压互感器或变电所所用变压器取得操作电源，亦可增加电容储能电源作为跳闸的后备电源。

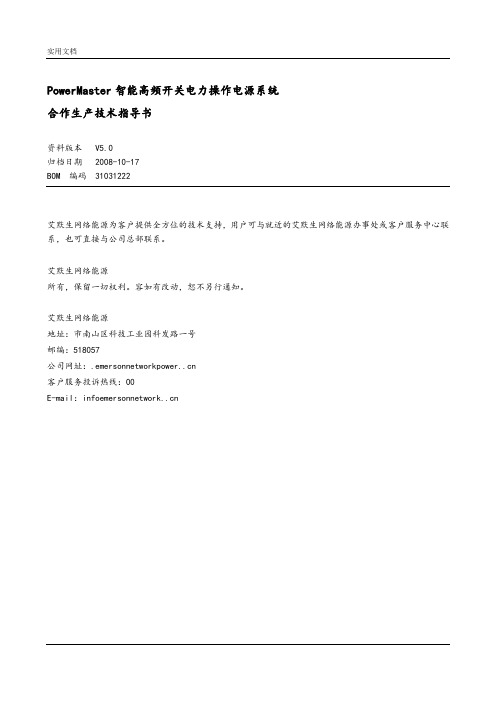

实用文档PowerMaster智能高频开关电力操作电源系统合作生产技术指导书资料版本V5.0归档日期2008-10-17BOM 编码31031222艾默生网络能源为客户提供全方位的技术支持，用户可与就近的艾默生网络能源办事处或客户服务中心联系，也可直接与公司总部联系。

艾默生网络能源所有，保留一切权利。

容如有改动，恕不另行通知。

艾默生网络能源地址：市南山区科技工业园科发路一号邮编：518057公司网址：客户服务投诉热线：00E-mail：第一章充电模块（必选件）1.1 HD22010-3系列1.1.1 模块简介HD22010-3系列充电模块是电力电源最主要的配置模块，广泛应用于35kV到330kV的变电站电力电源中。

HD22010-3系列充电模块采用自冷和风冷相结合的散热方式，在轻载时自冷运行，符合电力系统的实际运行情况。

型号说明HD 220 10 - 3产品版本额定输出电流10A额定输出电压220Vdc充电模块产品系列产品系列见下表。

表1-1 订货信息工作原理概述以HD22010-3模块的工作原理框图如下图所示。

图1-1 HD22010-3充电模块原理图HD22010-3充电模块由三相无源PFC和DC/DC两个功率部分组成。

在两功率部分之外还有辅助电源以及输入输出检测保护电路。

前级三相无源PFC电路由输入EMI和三相无源PFC组成，用以实现交流输入的整流滤波和输入电流的校正，使输入电路的功率因素大于0.94，以满足DL/T781-2001中三相谐波标准和GB/T 17794.2.2-2003中相关EMI、EMC标准。

后级的DC/DC变换器由PWM发生器控制前级PFC输出的DC电压、经过高频变压器输出后再整流滤波输出DC电压等电路组成，用以实现将前级整流电压转换成电力操作系统要求的稳定的直流电压输出。

辅助电源在输入三相无源PFC之后，DC/DC变换器之前，利用三相无源PFC的直流输出，产生控制电路所需的各路电源。

关于电力操作电源两种控制方式的比较doc-关于电力操作电引言开关电源是一个闭环的自动操纵系统，开关电源的操纵环节的设计是其设计的重要组成部分。

其常用的设计步骤是对主电路建立小信号模型，作出开环波特图，然后按照性能指标要求，运用经典自动操纵理论，设计校正系统，使系统具有良好的稳态和暂态性能。

专门多研究者对开关电源的操纵系统进行了分析[1][4]。

应用在电力领域的开关电源一样要求能工作在恒压和恒流两种模式，在操纵上有两种常用的实现方式：一种是采纳并联式双环操纵，在系统中建立两个独立的电压环和电流环。

这种操纵方式简单稳固，容易设计，稳固时只工作在某个单环操纵下，两个操纵环可不能互相干扰，能够保证专门好的恒压和恒流精度。

另一种是采纳串级式双环操纵，当系统工作在恒压模式下时是用双环操纵，工作在恒流模式下是用单环操纵。

电力操作电源一样为并联工作的模块式电源，在这种并联运行的电源中限流特性十分重要，否则当一台模块退出工作时，其它模块会因不能及时限流而引起连锁反应，相继爱护退出工作。

另外，从操纵的角度来讲，减小运行参数对操纵系统稳固性的阻碍，增强系统的鲁棒性是专门重要的。

本文通过对两种操纵方式进行建模分析，对两种操纵方式的限流速度和操纵稳固性进行了比较，并通过实验得到了验证。

2两种操纵方式分析21并联式双环操纵方式这种操纵方式电路原理图如图1所示，使用两个并联的单环分不实现电路的恒压和恒流功能，电压环PI调剂器输出和电流环PI调剂器输出均通过一个二极管接到三角波比较器的正输入端，电路工作时，若电压环PI调剂器输出UV1小于电流环PI调剂器输出UC1，则DV1导通，电路工作在电压环操纵模式；反之DC1导通，电路工作在电流环操纵模式。

这种操纵方式下，在稳固工作时，电压环和电流环只有一个环在工作，可不能互相干扰。

而且单环操纵的设计和分析都相图1并联式双环操纵方式的电路原理图图2电压环单环操纵模式下的电路方框图图3电流环单环操纵模式下的电路方框图图4电压环单环开环波特图图5电流环单环开环波特图对简单。

电力用直流操作电源系统直流操作电源系统是一种供应直流电力的发电装置。

与交流电相比，直流电具有稳定性强、效率高以及传输损失小等优点。

因此，在一些特定的应用领域，如电动汽车、太阳能光伏发电等，人们更倾向于采用直流电源系统。

直流操作电源系统通常由以下几个核心组件组成：直流发电机、整流器、滤波器、电池以及逆变器等。

首先，直流发电机是直流操作电源系统的重要组成部分。

它通过转动磁铁在线圈周围产生感应电流，将机械能转化为电能。

直流发电机可以采用不同的工作原理，其中最常用的是基于励磁和感应的发电机。

其次，整流器是直流操作电源系统中的核心设备之一、它将交流电转换为直流电。

直流发电机产生的电流是交流的，通过整流器可以将其转变为直流电，以供给电路中的各种负载使用。

为了确保直流电的稳定性，滤波器在直流操作电源系统中起到了重要的作用。

它能够消除电流中的纹波以及其他杂散信号，保持直流电的稳定性。

滤波器通常采用电容器和电感器等元件组成。

对于直流操作电源系统来说，电池是另一个重要的组成部分。

它能够存储电能，并在需要的时候释放出来。

电池可以作为短期备用电源使用，在断电等紧急情况下，提供必要的电力支持。

最后，逆变器可以将直流电转换为交流电。

在一些需要交流电供电的设备中，逆变器能够将直流电转换为符合设备要求的交流电。

逆变器可以根据需要提供不同的输出电压和频率。

总的来说，直流操作电源系统具有很多优点，如输出稳定、效率高、传输损失小等。

在一些特定的应用场景中，直流操作电源系统已经取代了传统的交流电系统。

随着太阳能光伏发电和电动汽车等领域的快速发展，直流操作电源系统将会变得更加重要和广泛应用。

ＺＧＤ智能高频开关电力操作电源系统　用户手册　扬州中凌高科技发展有限公司　１９９９．１０　目录　第一章前言 (3)１、引言．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３系统特点．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３第二章电源系统的使用与维护 (4)２．１加电运行程序．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．４２．２充电模块的操作．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．４２．３监控模块使用说明．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．５２．３．１监控模块的前面板．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．５２．３．２启动．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．６２．３．３系统参数．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．７２．３．４充电柜参数．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．７２．３．５馈电柜参数．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．８２．３．６模块参数．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．９２．３．７其它参数．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．９２．３．８报警数据．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１０２．３．９设置．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１１２．３．１０系统控制．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２２２．４电池管理．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２３２．５有关监控模块的几点说明．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２３２．６带载工作．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２４２．７关机．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２４２．８常见故障及处理．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２４　第一章前言　1、引言本系统主要用于电力系统中的发电厂，水电站和各类变电站，用于断路器分合闸及二次回路中的仪器，仪表，继电保护和故障照明。

电力系统二次回路中操作电源与合闸电源有区别么？
它们的概念及区别，还有控制电源、储能电源等，这几个我一直搞不清楚，请高手回答，在线等待？？？
这个很简单，不需要高手就可以解答你。

我刚进电厂的时候也是糊涂了好久。

操作电源是供操作回路的，合闸电源是供合闸回路的，控制电源和操作电源差不多是一个意思，储能电源和合闸电源差不多是一个意思。

里面还有个动力电源。

一般开关是有合闸电源和操作电源，电机等设备有的是操作电源和动力电源。

我给你打个很简单的例子，就像一个手电筒，里面的电池就类似动力电源，提供源动力；手电上的控制按钮就类似操作电源了，是控制回路。

开关的合闸电源也就是储能电源，是你在远方控制开关分合的时候给储能电机供能的，控制电源也是一样的道理，在控制回路。

应该跟你讲的比较详细了吧。
