BATM60 便携式电池巡检议使用说明书深圳奥特迅电力设备有限公司一、概述BATM60便携式蓄电池巡检仪是由微电脑控制，采用大屏幕液晶汉字显示，操作方便，智能化程度高，实时检测蓄电池组的环境温度及单节电池的端电压，并将其测量数据处理后显示，当电池电压异常或温度异常时会有报警提示。
同时采用串行方式，通过RS232（电流环型）或RS485通讯接口与上位JKQ2000C、JKQ3000A集中监控器或其他监控系统相连接，将其测量数据传送给集中监控系统，对其进行数据分析处理。
二、 主要技术性能与参数1、电源额定电压：DC48 V、DC110V、DC220V2、工作电源范围：DC40V~DC60V (额定48V) 、DC90V~DC270V (额定110V，220V)3、电压检测精度：±0.1%4、单节电池电压检测范围：0~15V5、整组电压检测范围：0~480V6、温度检测精度：±0.5℃7、温度检测范围：-50℃~100℃8、数据采集最小间隔：60S9、巡检电池数：最大126节10、通讯接口：RS232（电流环型）、RS48511、串行通讯波特率：1200bps或2400bp12、工作环境：环境温度：-10~+40℃相对湿度：<90%环境磁场：<400A/m大气压：80－107 kPa环境周围不允许有易腐蚀易燃易爆气体13、功率消耗：<10W14、外形尺寸： 335mm×212mm×164mm三、 系统构成及功能简介3.1构成及功能3.1.1、蓄电池巡检仪构成：数据采集卡N（N≤7）块，主卡1块。
数据采集卡负责蓄电池温度及蓄电池端电压数据采集。
在系统中，不同的数据采集卡有数据采集卡地址区分，每卡有18路蓄电池电压采集回路，可采集1 ~18节蓄电池端电压数据；数据采集卡数量根据具体蓄电池数量确定。
蓄电池巡检仪主卡用于蓄电池整组电压、温度数据的采集，并收集各数据采集卡的单节电池电压数据，进行数据处理和显示。
通信电源培训教程（操作部分）号黑体目录第1章常用测量仪表操作 (66)1.1万用表 (66)1.1.1 万用表的功能档位说明 (66)1.1.2 万用表的测量操作 (77)1.2交直流钳形表 (99)1.2.1 RMS2009 型交直流钳形表面板及功能 (99)1.2.2 RMS2009 型交直流钳形表使用方法 (99)1.3电力谐波分析仪（F41B） (1010)1.3.1 F41B仪表的面板按钮名称及功能 (1010)1.3.2 F41B仪表的操作与使用 (1111)1.3.3 F41B的显示形式和参数说明 (1313)1.4存储示波器 (1414)1.4.1 DS-8608A双踪存储示波器面板及功能 (1414)1.4.2 示波器的显示调节 (1717)1.4.3 示波器的波形存储操作 (1818)1.4.4 示波器的波形参数测量 (1818)1.5宽频杂音测试仪 (2020)1.5.1 QZY-1杂音计的面板说明 (2020)1.5.2 QZY-1杂音计的使用 (2020)1.6接地电阻测试仪 (2121)1.6.1 手摇式接地电阻测试仪 (2121)1.6.2 GEOX 钳形接地电阻测试仪 (2323)1.7温度湿度测量仪表......................... 错误!未定义书签。
错误!未定义书签。
1.7.1 MX2红外测温仪....................... 错误!未定义书签。
错误!未定义书签。
1.7.2 MX2红外测温仪的使用方法............. 错误!未定义书签。
错误!未定义书签。
1.8HM34温湿度仪............................ 错误!未定义书签。
错误!未定义书签。
1.8.1 HM34温湿度仪面板功能................ 错误!未定义书签。
错误!未定义书签。
1.8.2 HM34温湿度仪使用方法................ 错误!未定义书签。

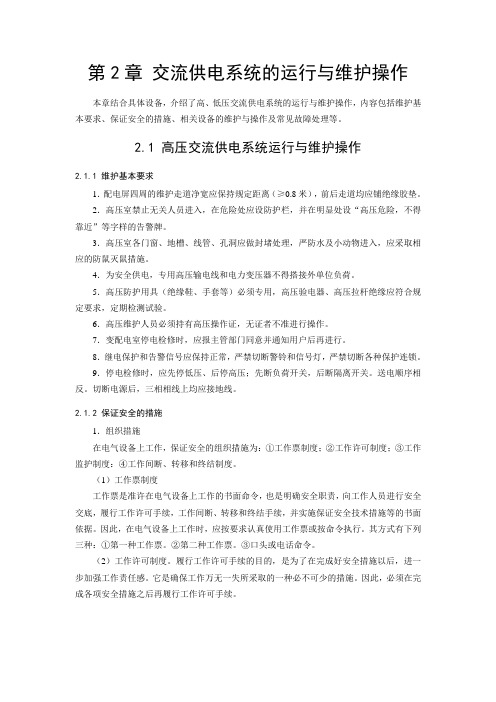

第2章交流供电系统的运行与维护操作本章结合具体设备，介绍了高、低压交流供电系统的运行与维护操作，内容包括维护基本要求、保证安全的措施、相关设备的维护与操作及常见故障处理等。
2.1 高压交流供电系统运行与维护操作2.1.1 维护基本要求1．配电屏四周的维护走道净宽应保持规定距离（≥0.8米），前后走道均应铺绝缘胶垫。
2．高压室禁止无关人员进入，在危险处应设防护栏，并在明显处设“高压危险，不得靠近”等字样的告警牌。
3．高压室各门窗、地槽、线管、孔洞应做封堵处理，严防水及小动物进入，应采取相应的防鼠灭鼠措施。
4．为安全供电，专用高压输电线和电力变压器不得搭接外单位负荷。
5．高压防护用具（绝缘鞋、手套等）必须专用，高压验电器、高压拉杆绝缘应符合规定要求，定期检测试验。
6．高压维护人员必须持有高压操作证，无证者不准进行操作。
7．变配电室停电检修时，应报主管部门同意并通知用户后再进行。
8．继电保护和告警信号应保持正常，严禁切断警铃和信号灯，严禁切断各种保护连锁。
9．停电检修时，应先停低压、后停高压；先断负荷开关，后断隔离开关。
送电顺序相反。
切断电源后，三相相线上均应接地线。
2.1.2 保证安全的措施1．组织措施在电气设备上工作，保证安全的组织措施为：①工作票制度；②工作许可制度；③工作监护制度：④工作间断、转移和终结制度。
（1）工作票制度工作票是准许在电气设备上工作的书面命令，也是明确安全职责，向工作人员进行安全交底，履行工作许可手续，工作间断、转移和终结手续，并实施保证安全技术措施等的书面依据。
因此，在电气设备上工作时，应按要求认真使用工作票或按命令执行。
其方式有下列三种：①第一种工作票。
②第二种工作票。
③口头或电话命令。
（2）工作许可制度。
履行工作许可手续的目的，是为了在完成好安全措施以后，进一步加强工作责任感。
它是确保工作万无一失所采取的一种必不可少的措施。
因此，必须在完成各项安全措施之后再履行工作许可手续。
高频开关直流电源系统维修手册备有公司设限电圳深奥特迅力本资料为深圳奥特迅电力设备有限公司版权所有，未经公司书面许可，任何单位和个人不得摘录、复制、翻译、注释、编辑本资料的部分或全部，侵权必究。
维修前请详细阅读本手册！策划：客户服务部、技术部、目录一概述 (3)1.简介 (3)二设备描述 (3)1.总参数 (3)2.详细描述 (6)3. 安装要求 (13)三调试与操作 (14)1.系统调试 (14)2.系统故障处理 (32)四维修细则 (35)一 概述奥特迅生产的高频开关直流电源系统是按照直流屏采购技术规范书进行设计和制造的，此技术规范书采用的标准、规范为：1. DL/T459-2000 《电力系统直流电源柜定货技术条件》2. ZBK 45017-90 《电力系统用直流屏通用技术条件》3. DL/T5044-95 《火力发电厂、变电站直流系统设计技术规定》—— 型号命名二 设备描述 2.1总参数 2.1.1总体特性——充电模块按N+1备份组成。
浮充电压一般按2.25V ×电池节数计算，均直流标称电压（V）充电机组数×充电机额定输出电流微机控制电力系统用直流电源柜充电压一般按2.25V×电池节数计算。
——交流经交流进线开关供给，并设有中性线发生器，防雷器，雷击浪用吸收器等。
2.1.2电气特性——输入特性——输出特性——其他特性——遵守的标准a)柜体IEC 439：工厂制造的低压配电装置和控制装置组件IEC 529：外壳防护等级的划分b) 部件NFC32-070 导线和电缆在其防火性能方面的分类试验IEC57-1：低压配电装置和控制装置组IEC51：测量仪表IEC414：电气指示和记录测量仪表及其附件的安全要求2.2详细描述电力操作电源系统主要由交流配电单元、充电模块、直流馈电、集中监控单元、绝缘监测单元、和蓄电池组等部分组成。
交流输入经交流输入开关后提供给充电模块；充电模块输出稳定的直流，一方面通过充电母线对蓄电池组充电，另外通过母线进线开关向负荷母线供电，为负载提供正常的工作电源；绝缘监测单元可在线监测直流母线和各支路的对地绝缘状况；集中监控单元可实现对交流输入、充电模块、直流馈电、绝缘监测单元、直流母线和蓄电池组等运行参数的采集与各单元的控制和管理，并可通过远程接口接受后台操作员的监控。
电工技术实训指导书电工技术安全指导书主要内容1 安全用电和基本操作技能。
1.1 安全用电的基本常识1.2 常用电工工具的使用。
1.3 导线的连接方法及要求1.4 操作技术要求1.5 工具、器材2 照明电路的配线安装2.1 基本知识2.2 线路的安装步骤和方法2.3 照明电路的安装3 常用低压电气知识及电气识图3.1 电气识图3.2 常用低压电气的基本知识4 点动和连续运行控制线路的配线和安装5 接触器连锁正反转运行控制线路的配线和安装6 顺序控制线路的配线和安装7 能耗制动控制线路的配线和安装（行线槽）8 Y-Δ降压启动控制线路的配线和安装（行线槽）1安全用电和基本操作技能（0.5天）1.1实训目的1 了解安全用电的基本常识2 掌握电工常用工具的使用方法；3 熟悉导线连接方法。
1.2 实训内容1安全用电基本常识见附2强调事项！①触电急救时，必须首先切断电源。
②维修时，应在电源开关处挂警告牌。
③用直梯爬高作业时，必须加防滑装置。
④在电气危险场所照明时，必须用低压安全手灯。
⑤了解人工急救的基本常识。
2常用电工工具的使用①钢丝钳与剥线钳主要用于切断导线及去4mm 2 以下导线的绝缘层，使用时必须检查绝缘柄的绝缘部分是否完好；剪断带电导线时，不得用刀口剪切相线和零线。
②电工刀主要用于剖削电线线头、削制木榫等。
使用时将刀口朝外，剖削绝缘层时，使刀面与导线成较小的锐角，电工刀使用完毕，随即将刀身折进刀柄，电工刀无绝缘保护，切不能在带电导线上进行操作。
·绝缘线头的处理用电工刀以45°角倾斜切入塑料层并向线端推削，削去一部分塑料层，并将另一部分塑料层翻下，将翻下的塑料层切去，露出芯线。
·护套线头的剖削根据需要长度用电工刀在指定的地方滑一圈深痕，但不得损伤芯线绝缘层，对准芯线的中间缝隙，用电工刀把保护套层划破，剥去线头保护层，露出芯线绝缘层，在距离保护层约10mm 处，用电工刀将护套芯线绝缘层剥去。
深圳奥特迅：电力操作电源系统培训手册序言电力作为现代工业发展和人类生产生活不可缺少的源泉之一，大大推动了人类社会的进步。
电力操作电源系统作为电力传输的重要环节，必须得到妥善处理以确保电力的稳定运行。
因此，深圳奥特迅公司开发的电力操作电源系统技术培训手册将从多个层面全面介绍操作电源系统的各种知识和技术，旨在提高电力从业人员对电力操作电源系统的理解和应用能力。
第一章电源系统的概述在第一章中，我们将对电源系统及其组成部分进行概述。
本章将介绍交流电源系统、直流电源系统的基本组成，包括变压器、发电机、变频器和UPS等各种设备的功能、类型及使用。
第二章电源系统的控制与保护在第二章中，我们将关注电源系统的控制和保护。
本章将详细介绍各种保护措施，包括过流保护、短路保护、限流保护、过电压保护、欠电压保护等，以及各种控制方法和手段，如跟踪保持控制、有功调节控制、无功调节控制等。
第三章电源系统的运行与维护在第三章中，我们将着眼于电源系统的运行和维护。
本章将主要介绍如何对电源系统进行正确的操作和维护，包括日常巡检、检修、备件管理、运行日志记录及电源系统故障排除等方面的内容。
同时，本章还将针对电源系统经常出现的故障进行分析和解决方案的介绍，帮助读者更好地应对电源系统的异常情况。
第四章高压电源系统的应用在第四章中，我们将讨论高压电源系统的应用。
本章将主要介绍高压电源系统在工业和民用领域的应用情况，包括医疗电源、电子设备电源、高压照明及信号电源等，同时也会介绍高压电源系统的特点和应用注意事项。
第五章低压电源系统的应用在第五章中，我们将重点讨论低压电源系统的应用。
本章将主要介绍低压电源系统在工业和民用领域的应用情况，包括家用电器、手机充电器、电脑电源等，同时也会介绍低压电源系统的特点和应用注意事项。
本手册作为深圳奥特迅公司开发的电力操作电源系统技术培训手册，是一本全面介绍电力操作电源系统知识和技术的实用工具书。
无论是从事电力运营的工作人员，还是对电力操作电源系统有一定了解的人员，都可以从本手册中获得实用的参考和指南。
XXXX纸业集团股份有限公司铜版纸工厂动力车间名称深圳奥特迅电源模块日常维护作业指导书修订时间2008－10－16 版本 01 编号TBZDQ25 页数 2 适用范围使用深圳奥特迅电源模块的单位一、使用工具无二、具体内容1.开关机1.1开机步骤：1.1.1检查输入、输出接线是否正常1.1.2检查交流输入电源是否在规定的范围1.1.3起动开关处于关断状态，“开/关机”及“均/浮充”按钮处于松开状态1.1.4接入交流输入电源，合上启动开关，输入状态指示灯点亮，表示输入正常；1.1.5按下“开/关机”按钮，模块开始工作，有输出，输出状态指示灯点亮，输出表计显示输出电压、电流值1.2关机步骤：1.2.1先松开“开/关机”按键1.2.2关闭启动开关2.模块的均/浮充：2.1按下“均/浮充”按钮，均充状态指示灯亮，模块的输出电压自动调整到设定的均充电压；2.2松开“均/浮充”按钮，均充状态指示灯灭，模块的输出电压自动回调到设定的浮充电压。
3.多机并联运行，多机并联运行的要求：3.1限位挡应处于同一挡3.2各模块的浮充电压及均充电压应保持基本一致。
3.3对于配有集中监控的系统，模块的通讯地址编码应按模块的数量顺序设定，不能出现重复设置。
4.自动/手动：4.1当模块与集中监控系统通信正常时，模块处于自动状态，模块的浮充电压，均充电压及均充/浮充转换，开/关机有集中监控器控制；4.2通信不正常或无集中监控器时，模块自动回到手动控制状态，模块的浮充电压，均充电压为面板设定的电压，均/浮充转换，开/关机由面板控制。
5.注意事项：本设备内部设有抗雷保护电路，为确保专业及人身安全，保护地线必须安全可靠接地，接地电阻要小于5欧姆。
机器前面进风罩与后面排风口不要遮拦，前，后留有80－100mm的间隙，以免影响整机散热。
三、注意事项及相关案例：无四、补充修改内容：修改内容修改原因修改人确认人时间。
astec电源手册摘要：1.引言2.astec 电源手册概述3.电源系统组成与功能4.电源系统安装与接线5.电源系统维护与故障排除6.电源系统安全操作规程7.总结正文：【引言】astec 电源手册是一本详细介绍电源系统的使用、维护和安全操作的专业指南。
本文将详细解读该手册的主要内容，帮助用户更好地理解和使用电源系统。
【astec 电源手册概述】astec 电源手册从电源系统的组成、功能、安装、维护、故障排除和安全操作等方面进行了全面的介绍。
手册内容丰富，图文并茂，易于理解，是一本实用的电源系统操作指南。
【电源系统组成与功能】电源系统主要由电源输入、整流器、蓄电池、逆变器和输出等部分组成。
电源输入部分负责接收外部电源；整流器部分负责将交流电转换为直流电；蓄电池部分负责储存电能；逆变器部分负责将直流电转换为交流电；输出部分负责向负载供电。
电源系统的主要功能是保证负载设备的稳定运行，确保设备的正常工作和延长设备使用寿命。
【电源系统安装与接线】在安装电源系统时，需要遵循一定的顺序，依次安装电源输入、整流器、蓄电池、逆变器和输出等部分。
接线部分需要按照接线图进行，确保接线正确无误。
安装过程中应遵循安全操作规程，确保人身和设备安全。
【电源系统维护与故障排除】电源系统在使用过程中，需要定期进行维护，包括清洁、检查和更换损坏的部件等。
当电源系统出现故障时，可以通过检查故障现象、分析原因，按照手册中的指引进行故障排除。
【电源系统安全操作规程】在操作电源系统时，应遵循以下安全操作规程：确保电源系统接地的可靠性；禁止在带电状态下进行维修和调整；定期检查电源系统的运行状态，发现异常及时处理；保持操作环境整洁、干燥，防止灰尘、水汽等进入电源系统。
【总结】astec 电源手册是一本实用性很强的电源系统操作指南，全面介绍了电源系统的组成、功能、安装、维护、故障排除和安全操作等内容。
奥特迅直流系统后台通讯帮助（后附规约）一，通讯与后台1，此规约适用于JKQ-3000A(B，BM)系列监控器。
2，JKQ-3000A(B，BM)系列监控器COM1为默认后台通讯口，COM2-COM6亦可作为后台通讯口。
COM1支持RS485,RS232,RS422。
C0M2-COM6仅支持RS485。
若COM1口通讯质量不理想，可用COM2-COM6中空闲的端口通讯后台。
若COM1口通讯质量不理想，其他端口亦被使用，请致电我司。
COM1口接线方法：C0M2-COM6端口接线方法：COM1作为后台通讯端口的参数设置如下：直流系统的运行参数不宜随意修改，若设置不当会造成系统的不正常运行或不能在最佳状态下运行，请注意!!!主菜单＞2＞参数设置主菜单下按“2”：请输入设置密码：密码为５位数字，若输入密码正确，按“确认”键则进入参数设置页，否则返回上一屏：注意：密码可以修改，出厂时为“11111”。
参数设置＞6＞其它＞2＞通讯设置可进行监控器通讯端口参数的设置通讯端口： 01 t 用键修改通讯协议： 10本机地址： 001........地址需分配上位地址： 016........一般不需改动波特率： 1200 BPS...（推荐值）停止位： 01 位奇偶位：无校验通讯方式： RS485.....（可转换RS232）上图为JKQ-3000B(BM)监控器画面，JKQ-3000A监控器需翻显示。
COM2--COM6作为后台通讯端口的参数设置如下：以COM2为例：通讯端口： 02 t 用键修改通讯协议： 10.........奥特迅规约本机地址： 031........地址需分配上位地址： 016........一般不需改动波特率： 1200 BPS...（推荐值）停止位： 01 位奇偶位：无校验通讯方式： RS4853，后台机设置建议：1）指令下发周期建议设置为4-8秒，波特率推荐1200 BPS!!!2）我司监控器内本位机地址、上位机地址均为十进制数据。
