大坝上游铺盖及盖重填筑施工方案一、概述**省**县**水库工程挡水建筑物为混凝土面板堆石坝，坝址位于**河与**河汇口上游l.0km处河段上，距新屯约4km，距**县城约12km。

坝顶高程796.500m，河床趾板建基面高程722.000m，最大坝高74.5m，坝顶长354.00m。

大坝上游钢筋砼面板坝坡选用1：1.5，相应坡角33. 690°；下游采用变坡，变坡点高程770.0m，上半段坝坡选用1：1.5，下半段坝坡选用1：1.4，并在坝面设8.5m宽“之”字形上坝公路，故下游坝坡平均坡度为1：1.66，相应坡角为31. 056°。

大坝面板上游面745.5m高程以下设计为粉煤灰和粘土铺盖及石渣盖重。

图1 坝前铺盖及盖重标准断面结构图铺盖及盖重自上游至下游依次为上游盖重1B区、粘土铺盖1A区、粉煤灰铺盖1A1区。

（见图1）⑴上游盖重1B区上游盖重1B区位于粘土铺盖上游，顶部高程为745.5m，顶部水平宽度为4m，上游面坡比为1:2.5。

⑵粘土铺盖1A区粘土铺盖位于上游盖重1B区下游，顶高程为745.50m，顶部水平宽度3.5m，上游坡比1∶1.6。

⑶粉煤灰铺盖区粉煤灰铺盖位于粘土铺盖1A区下游，顶高程为745m，水平厚度0.5m，上游坡比1：1.5。

铺盖及盖重填筑分区料填筑量见表1-1。

表1-1 坝体填筑主要工程量表二、编制依据（1）**水库工程招投标文件；（2）《混凝土面板堆石坝结构设计图》；（3）《砼面板堆石坝施工规范》DL/T 5128-2009；（4）类似工程施工经验及其它相关施工规程规范。

三、填筑料源根据规划和土石方调配平衡，上游盖重料选用上游围堰及新屯弃渣场回采的石渣料，上游围堰距大坝不足200m，新屯弃渣场距坝址约3.5km，优先选用上游围堰石渣料。

上游粘土铺盖料，初步设计中选取甘河沟土料场作为料源地，但在大坝主体填筑准备阶段，经对甘河沟料场的试采，发现此处石料、土料不能满足工程需要，因此将石料场变更为现里谷沟石料厂，而此处无合适土料料源。

砼面板堆石坝填筑施工方案一、施工准备在施工前，需完成以下准备工作：场地清理：清除施工区域内的杂物、树木、杂草等，确保施工场地整洁。

基础处理：对基础进行必要的处理，确保坝基的稳定性和承载能力。

施工材料准备：根据施工需要，提前采购并储备足够的石料、水泥、砂等建筑材料。

施工机械准备：配备必要的施工机械，如挖掘机、装载机、自卸车、压路机等。

施工组织：编制详细的施工组织设计，明确人员分工、施工进度等。

二、坝体分区与材料根据坝体的设计要求，将坝体划分为不同的区域，并明确各区域的材料要求。

一般来说，堆石坝可分为垫层区、过渡区、主堆石区等。

不同区域所需的石料粒径、强度等要求不同，需严格按照设计要求进行选材。

三、铺料方法与层厚铺料方法可采用前进法或后退法，具体选择应根据施工条件和设备情况而定。

每层铺料的厚度应根据设计要求和碾压设备的压实能力来确定，一般控制在30~50cm之间。

铺料时应保持均匀性，避免出现厚薄不均的现象。

四、碾压方法与遍数碾压是堆石坝填筑过程中的关键步骤，其目的是提高石料的密实度和稳定性。

碾压方法可采用静压、振动碾压或冲击碾压等。

碾压遍数应根据石料的性质、层厚和碾压设备的性能来确定，一般不少于4遍。

在碾压过程中，应严格控制碾压速度和遍数，确保达到设计要求的密实度。

五、岸坡处理与碾压在坝体与岸坡的交界处，应进行特殊的处理，如设置反滤层、排水沟等，以防止岸坡的冲刷和侵蚀。

同时，在岸坡填筑过程中，应严格控制填筑速度和层厚，确保岸坡的稳定性和安全性。

碾压时应特别注意对岸坡的碾压质量，避免出现漏压或超压现象。

六、过渡层料填筑过渡层是连接垫层和主堆石区的关键部位，其填筑质量直接影响坝体的整体稳定性和安全性。

过渡层料应具有良好的级配和透水性，以满足坝体的变形要求。

在填筑过程中，应严格控制过渡层料的粒径、含水率和铺设厚度，确保达到设计要求的密实度和变形特性。

七、质量控制与检查在施工过程中，应建立严格的质量控制体系，对每道工序进行严格的检查和控制。

混凝土面板堆石坝坝体填筑施工方案1、概述用堆石或砂砾石分层碾压填筑成坝体，用钢筋混凝土面板作为防渗体的坝，称为钢筋混凝土面板堆石。

该坝型主要由堆石体和防渗体组成，其中堆石体从上游向下游依次主要由垫层区、过渡区、主堆区和次堆石区组成;防渗体由钢筋混凝土面板、趾板、趾板地基的防渗帷幕、周边缝和面板间的接缝止水组成。

钢筋混凝土面板堆石坝具有可以充分利用当地材料筑坝，大量节省三材和投资;坝体结构简单，工序间干扰少，便于机械化施工作业;施工受气候条件的影响小，有效年工作日数增加，加快工期;运行安全，维修方便等特点，因此我国目前多项水电工程采用或拟采用混凝土面板堆石坝坝型。

该坝各材料分区之间要满足水力过渡要求，从上游到下游渗透系数依次增大，下游坝料对上游相邻坝料有反滤过渡要求，因此，采用合理的填筑施工方法就显的尤其重要。

2、坝体填筑施工工艺2.1坝体填筑施工坝体填筑原则上应在坝基、两岸岸坡处理验收以及相应部位的趾板混凝土浇筑完成后进行。

但有时因考虑到来年渡讯要求，填筑工期较紧，所以在基坑截流后，一般前期除趾板区和坝后有量水堰施工区等有施工干扰外，其它区域覆盖层依照设计要求清理后即可考虑先组织施工。

采用流水作业法组织坝体填筑施工，将整个坝面划分成几个施工单元，在各单元内依次完成填筑的测量控制、坝料运输、卸料、洒水、摊铺平整、振动碾压等各道工序，使各单元上所有工序能够连续作业。

各单元之间应采用石灰线等作为标志，以避免超压或漏压。

2.2测量控制基面处理验收合格后，按设计要求测量确定各填筑区的交界线，洒石灰线进行标识，垫层上游边线可用竹桩吊线控制，两岸岩坡上标写高程和桩号;其中垫层上游边线、垫层与过渡层交界线、过渡层与主堆石区交界线每层上升均应进行测量放样，主次交界线、下游边线可放宽到二至三层测量放样一次，施工放样以预加沉降量的坝体断面为准，考虑沉陷影响后的外形尺寸和高程，根据设计要求的坝顶高程为最终沉降高程，坝体填筑时需预留坝高的0.5%~1.0%为沉降超高。

混凝土面板堆石坝面板砼及接缝止水专项施工方案一、前言混凝土面板堆石坝在水利工程中起到重要的防洪和防渗作用。

为了确保坝体结构的牢固性和防渗性能，专门的施工方案是必不可少的。

本文将详细介绍混凝土面板堆石坝面板砼及接缝止水的专项施工方案，以保障工程的质量和安全。

二、施工材料准备1.砼原材料准备：根据设计要求配制高质量的砼，包括水泥、砂、骨料等；2.面板材料准备：选用高强度、耐久性好的混凝土面板；3.止水材料准备：选用优质的止水材料，确保接缝处的密封性；4.其他辅助材料：如脱模剂、加固钢筋等。

三、施工步骤1.砼浇筑：按照设计要求和施工图纸进行砼浇筑，确保砼质量符合要求；2.面板安装：将面板按照设计图纸预埋或固定在坝体上；3.接缝处理：在面板之间的接缝处进行止水处理，确保接缝处的密封性；4.质量检查：对砼和面板进行质量检查，保证施工质量；5.验收：完成砼浇筑、面板安装和接缝处理后，进行验收，合格后方可进入下一步工序。

四、施工注意事项1.施工环境：保持施工现场干净整洁，确保施工质量；2.砼浇筑：严格按照设计要求进行砼浇筑，避免砼的裂缝产生；3.面板安装：精确安装面板，保证均匀受力，增强结构的稳定性；4.接缝处理：接缝处的止水处理要细致，确保无渗漏；5.施工期限：按照施工计划进行施工，确保工期的顺利进行。

五、总结混凝土面板堆石坝面板砼及接缝止水的专项施工方案是保障工程质量和安全的关键步骤。

通过严格按照施工方案进行施工，可有效提高工程的抗洪和防渗能力，确保水利工程的稳定运行和安全性。

在实际施工中，施工人员需要加强沟通，认真执行每个施工步骤，以确保施工质量和安全。

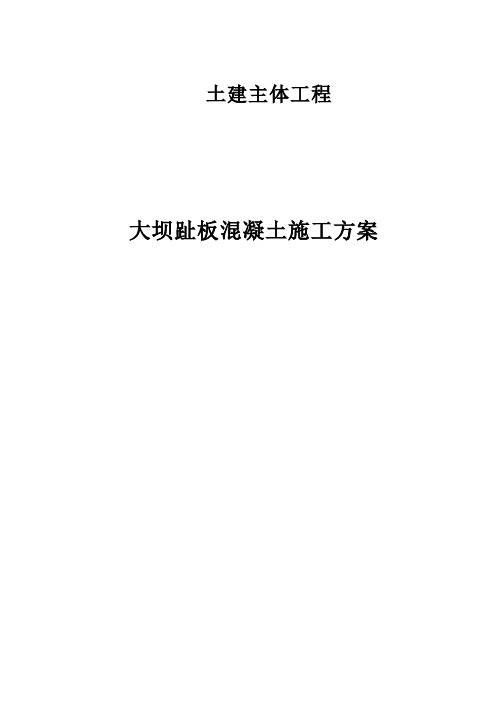

土建主体工程大坝趾板混凝土施工方案批准：审核：编写：目录1 概述 (1)2编写依据 (1)3 施工布置 (1)3.1 混凝土施工分段 (1)3.2施工道路布置 (2)3.3 施工风、水、电 (2)3.4拌合站布置 (2)4 施工工序及方法 (2)4.1趾板施工工序 (2)4.2施工方法 (3)5施工质量、混凝土质量保证和控制 (9)5.1 施工质量控制 (9)5.2 原材料质量控制 (9)5.3 混凝土拌合质量控制与检测 (10)5.4 混凝土现场质量检测 (11)6施工进度计划 (11)6.1工期保证措施 (11)6.2 施工进度计划 (12)7主要设备、人员投入计划 (12)7.1 趾板混凝土施工主要设备表 (12)7.2 趾板混凝土施工主要人员表 (13)8安全技术保证措施 (14)9 文明施工与环保措施 (14)1 概述下水库大坝趾板混凝土沿X线建基面投影长度为360.597m，趾板厚度为0.5m，宽度为6.0m和4.5m，其余设计参数见表1-1，趾板混凝土采用C30W10F50低热微膨胀纤维混凝土，其中趾板混凝土量为：2420m³；趾墙混凝土量4600m³。

表1-1 趾板设计参数2编写依据1、《电站土建工程招标文件》；2、《电站土建工程投标文件》；3、电站C2标施工组织设计；4、《电站下水库大坝趾板结构图》。

5、《主体工程混凝土施工技术要求》6、《水工混凝土施工规范》3 施工布置3.1 混凝土施工分段趾板混凝土浇筑按岸坡段和河床段分段，分别沿X线右岸坡段为X1～X4，河床段X4～X5，左岸坡段X5～X7。

3.2施工道路布置趾板混凝土施工道路布置主要由混凝土拌合站位置、场内已有交通路线确定。

具体采用现场已有道路，浇筑趾墙和趾板X6～X7、X5～X6、X4～X5 、X3～X4采用有用料场至1#渣场道路，浇筑趾板X2～X3采用料场至交通洞施工便道，浇筑X1～X2采用10#公路至交通洞的临时道路。

混凝土面板堆石坝面板砼及接缝止水专项施工方案混凝土面板堆石坝是一种在石坝表面铺设混凝土面板的堆石坝构造形式，它能够增加石坝的稳定性，提高抗冲刷能力，并且能够解决坝背水侧的渗漏问题。

为了确保混凝土面板堆石坝的施工质量，需要对其进行专项施工方案的制定。

1.工程概况2.施工步骤2.1混凝土面板的制作：根据设计要求，按照混凝土配合比进行原材料的准备和称量，然后进行搅拌、浇筑和养护。

2.2石坝表面的处理：在原有石坝表面进行清理，清除杂物和泥沙，确保石坝表面干净。

如有松动的石块，需要进行修复。

2.3面板安装：将混凝土面板按照预定的顺序进行安装，采用机械设备进行定位和固定，确保面板的平整和紧固。

2.4接缝止水处理：在混凝土面板之间的接缝处进行止水处理，常采用灌浆、填缝等方式进行密封。

3.施工要点3.1预制混凝土面板的制作质量要求高，需要按照设计要求进行材料的选择和配合比的制定，搅拌时间和浇筑温度要控制好。

3.2石坝表面的处理要彻底，确保表面平整、干净、无松动的石块，以利于混凝土面板的准确定位和固定。

3.3混凝土面板的安装要进行预定的顺序，确保面板之间的连接紧密，无缝隙。

3.4接缝止水处理要采用专用的材料和方法进行，确保接缝处的密封效果。

4.安全措施4.1施工现场要设置警示标志，确保人员明确工作区域，防止发生意外伤害。

4.2工人要穿戴好安全防护装备，如安全帽、防滑鞋等，保障人身安全。

4.3所使用的机械设备要经过检查和维护，确保其工作正常，减少故障和事故的发生。

4.4施工现场要严格执行施工作业规程，遵守施工安全操作规程。

5.质量控制5.1施工前需要进行材料的检查和试验，确保材料符合设计要求。

5.2施工现场要进行每日例行检查，保障施工质量。

如有问题及时处理。

5.3施工中需要做好施工记录，进行质量验收。

5.4施工完工后，要进行施工质量检查，确保工程质量符合要求。

第13章大坝趾板和面板等混凝土与止水施工13.1 大坝趾板混凝土施工13.1.1主要工程量和施工分块大坝趾板混凝土施工的主要项目包括锚筋、钢筋、止水和混凝土浇筑等,其中混凝土7241m3、钢筋约230t,混凝土属D1类,要求最小抗压强度20Mpa(28d),抗渗标号W12,抗冻F100级,最大骨料粒径40mm,平整度要求为U2。

大坝趾板按设计图要求共分35块,其中河床7块,左岸12块,右岸16块。

趾板共分5种类型,厚度0.6m～1.0m,宽度6m～12m。

均为单层钢筋,要求与φ28锚筋钩牢,锚筋深入基岩4m,纵横间距均为1.5m。

13.1.2混凝土入仓方式河床部位趾板、跳仓浇筑,采用W200A履带吊机配2～3m3卧罐吊运入仓,6 m3搅拌车供料；两岸趾板混凝土根据不同高差,分别选用履带吊机提升入仓、混凝土泵泵送入仓或通过溜槽入仓。

两岸趾板紧接河床段趾板自下而上按设计分段进行施工。

13.1.3趾板锚筋与钢筋安装锚筋施工在基础处理完毕后进行。

1.锚筋在厂内加工运至现场安插,安插前,先将孔内冲洗干净,灌入水泥砂浆,然后插入锚筋。

锚筋安插后应将其嵌固,防止外力碰撞。

2.钢筋在厂内加工运往现场绑扎,趾板设计钢筋直径为φ22～φ28,可采用现场焊接或搭接连接,结构钢筋成型后应与锚筋钩牢,并预埋灌浆导管。

13.1.4模板安装趾板侧模一般采用标准钢模板,攘角用木模板；两岸斜坡模板采用翻模法施工,踏步用木模板拼装。

13.1.5止水安装见13.5节。

13.1.6混凝土浇筑趾板混凝土按常规浇筑,表面平整度需满足设计要求,混凝土浇筑完毕后,需及时洒水养护,并做好复盖保护。

特别要做好止水片的保护。

根据标书要求,趾板浇筑后28d内,附近20m范围内不得进行放爆。

对基础超挖过大部位,宜将超挖部分先用混凝土回填至设计高程,再浇筑趾板混凝土。

混凝土温度控制见溢洪道混凝土施工部分的14.6节。

13.1.7施工进度趾板混凝土应在相应区的垫层Ⅱ、过渡层ⅢA及主堆石区ⅢB填筑前完成。

目录1、概述 (1)2、施工布置 (2)2.1 施工道路布置....................................................................................................................... - 2 -2.2 施工水、电布置................................................................................................................... - 3 -2.2.1 施工供水............................................................................................................................ - 3 -2.2.2 施工供电............................................................................................................................ - 3 -3、碾压试验成果 (3)4、填筑规划 (4)4.1 大坝填筑规划原则............................................................................................................... - 4 -4.2 大坝填筑单元的划分........................................................................................................... - 5 -5、施工流程 (5)5.1 基础清理与验收................................................................................................................... - 5 -5.2 测量放线............................................................................................................................... - 5 -5.3 坝料运输、铺筑................................................................................................................... - 6 -5.3.1 坝料运输与卸料................................................................................................................ - 6 -5.3.2 铺料.................................................................................................................................... - 7 -5.4 填筑料洒水........................................................................................................................... - 8 -5.5 碾压作业............................................................................................................................... - 8 -5.5.1 水平碾压............................................................................................................................ - 8 -5.5.2 边角部位碾压.................................................................................................................... - 9 -5.6 特殊部位处理....................................................................................................................... - 9 -5.6.1坝体分区交界面................................................................................................................. - 9 -5.6.2 坝内层间接缝部位.......................................................................................................... - 10 -5.6.3 坝体与岸坡接坡部位...................................................................................................... - 10 -5.6.4 上坝路与坝体结合部位.................................................................................................. - 10 -5.7 大坝各分区料的填筑施工................................................................................................. - 11 -5.7.1 大坝垫层料区(2A)的填筑 .............................................................................................. - 11 -5.7.2 大坝过渡料区(3A)的填筑 .............................................................................................. - 11 -5.7.3 大坝主堆石区(3B)的填筑............................................................................................... - 11 -5.7.4 大坝下游堆石区(3C)的填筑........................................................................................... - 12 -5.7.5 坝前铺盖、盖重料填筑.................................................................................................. - 12 -6雨季施工措施 (12)7、施工进度计划及措施 (13)7.1施工进度计划.................................................................................................................... - 13 -7.2 施工强度分析................................................................................................................... - 13 -7.3 赶工措施............................................................................................................................. - 13 -8、主要施工设备及劳动力配置 (14)9、主要工序质量控制 (15)9.1 料源质量控制..................................................................................................................... - 15 -9.2 铺料质量控制..................................................................................................................... - 15 -9.3 洒水质量控制..................................................................................................................... - 16 -9.4 水平碾压质量控制............................................................................................................. - 16 -9.5 填筑质量检测..................................................................................................................... - 16 -9.6 测量控制............................................................................................................................. - 17 -9.7 质量管理控制措施............................................................................................................. - 17 -10、施工安全措施 (18)11、附件: (18)混凝土面板堆石坝坝体填筑施工方案1、概述工程混凝土面板堆石坝,坝顶高程为2167.2米,坝顶宽6.0米,坝顶长度224.971米,最大坝高77.20米.大坝上游坡比为1∶1.4,下游综合坡比为1∶1.433,局部坡比1∶1.3,并在高程2150米、2130米、2110米三处设置3米的马道.坝体自上游向下游分为盖重层(ⅠB区)、铺盖层(ⅠA区)、混凝土防渗面板、挤压边墙、垫层料区(ⅡA区)、过渡区(ⅢA区)、主堆石区(ⅢB区)、下游堆石区(ⅢC区)和下游干砌块石护坡.ⅠA区顶高程2120.00米,厚1.5米,ⅠB顶宽4.0米,上游坡1:2.0;ⅡA区垫层料水平宽度3.0米,采用库区、溢洪道及主料场灰岩料经砂石系统破碎、筛选出满足设计级配要求的石料;ⅢA区过渡料水平宽度 3.0米,采用库区灰岩渣及主料场灰岩料;ⅢB区采用主料场灰岩料,ⅢC采用主料场灰岩料.详见附件1:堆石坝最大横剖面图(横左0+000)根据设计图纸要求,工程堆石坝坝体填筑料各类参数如下:1)特殊垫层料采用厚层灰岩经砂石系统破碎筛选所制成,最大粒径40米米,设计干密度2.206g/厘米3,相应孔隙率为18%;2)垫层料采用厚层灰岩经砂石系统破碎筛选所制成,最大粒径80～100米米,设计干密度2.206g/厘米3,相应孔隙率为18%;3)过渡料采用主料场开挖灰岩料,设计干密度2.179g/厘米3,相应孔隙率为19%;4)主堆石料采用主料场开挖灰岩料,设计干密度2.152g/厘米3,相应孔隙率为20%;5)下游堆石料采用主料场开挖灰岩料,设计干密度采用2.152g/厘米3,相应孔隙率为20%.堆石坝填筑主要工程量如表1所示.从表1中可看出,设计图工程量与招标文件工程量清单中的工程量减少了9.7万米3,减小幅度达10.33%.工程量的减小主要体现在堆石料上(主堆石料与下游堆石料),工程量清单中主堆石料与下游堆石料总量为72.9万米3,设计图中工程量为65.9万米3,减少了6.96万米3,减小幅度达9.55%.表1 堆石坝填筑主要工程量表大坝开挖已于2014年元月完成(剩余坝体下游进基坑道路部分未开挖),且于2014年3月完成基坑(EL2100米以下)验收.根据施工总进度计划,坝体填筑应在2014年2月份开始,受各种因素(如征地移民进度缓慢、施工部位移交不及时、基坑淤泥开挖工程量增大)的影响,导致大坝开挖进度较总进度已滞后,后因库区村民屡次阻工等导致2014年度汛方式一度改变,最后导致堆石坝填筑仍未启动,该工期相对总进度计划而言,已滞后9个月.现ZB9～ZB11已施工完成,且汛期过后基坑清理已完成,已基本具备大坝回填施工条件.2、施工布置2.1 施工道路布置根据施工总布置图,坝区内与坝体填筑施工相关的主干道有:进基坑施工道路、右岸永久上坝公路(右岸EL2120米分层公路、EL2140米分层公路、EL2168米分层公路),施工过程中根据现场实际需求可在碾压范围内增加施工便道.下基坑道路利用前期基坑开挖期间已形成的“Z”字型道路,延伸至基坑底部EL2090米高程,填筑上升过程中,用堆石料进行覆盖.利用右岸永久上坝公路连接一级泵站公路至引水隧洞进口处,并与坝体上游连接形成上游铺盖及盖重区预留填筑施工道路.2.2 施工水、电布置2.2.1 施工供水1)在大坝右岸坝肩2170米高程设一个100米3水池,以供大坝填筑大面积洒水,局部地区采用洒水车进行洒水2)距库区2千米的梨园处均设置一加水点,完成堆石料运输中预洒水.3)为能确保大坝填筑料的洒水效果,缩短坝面洒水的时间,结合坝体填筑料大部分来源于官寨主料场的特点,于主料场山脚设置加水点,对所有装车并运往坝趾的堆石料提前进行预洒水湿润.2.2.2 施工供电大坝施工照明采用左右岸、坝轴线上下游方向安装2盏400W的探照灯集中照明.布设位置、高程随坝体填筑分期范围和上升高度而相应调整,满足现场需要.利用引水洞出口附近315KW变压器接线至砂石系统处以供砂石系统加工垫层料用电.小型碾压机具的供电利用右岸灌浆平硐附近160KW变压器接线至施工现场,并就近设置电路开关箱.3、碾压试验成果大坝填筑现场碾压试验自2014年3月29日启动,2014年6月结束,由贵州黔水科研试验检测工程有限公司参照面板堆石坝坝体填筑设计施工蓝图相关技术指标进行碾压试验,并已形成试验报告《大坝填筑现场碾压试验报告》,现将试验结果明示如下:表3.1 现场碾压试验成果表4、填筑规划4.1 大坝填筑规划原则(1)按照招标文件要求,在规定工期内完成大坝填筑形象面貌,力争提前达到.(2)坝体填筑与料场开挖相结合,尽可能使开挖料直接上坝填筑,以减少二次倒运工作量.(3)大坝填筑与大坝导流、渡汛,统一安排,使填筑施工连续进行.(4)大坝填筑同面板、趾板砼施工有机结合,使大坝填筑与面板、趾板砼浇筑平行作业、互不干扰施工.(5)在保证按期达到各期填筑计划目标的前提下,力求使各期填筑强度比较均衡,减少高峰强度与平均强度的差距,避免资源的不合理配置.4.2 大坝填筑单元的划分(1)工作面填筑单元的划分每个单元面积的大小,依施工设备的品种、型号和数量而定.单元太小,会给车辆卸料、洒水及碾压造成困难;单元太大,单元数则减少,会给单元的循环造成困难,根据类似工程经验,EL2100米以下每层各区料均以1个单元进行控制,EL2100米以上各区料每个单元面积控制在2000～4000米2为宜.(2)填筑单元的循环单元循环的原则是:第一个单元在铺料平料,第二个单元在洒水碾压,第三个单元在质量检查通过验收,照此循环往复.这三个环节须衔接有序,若有一个环节衔接不上,就会影响上坝强度.5、施工流程堆石坝填筑施工流程如图5所示.5.1 基础清理与验收目前大坝基坑(EL2100米高程以下部分)已完成验收,待汛后基坑清理完成,达到大坝基础回填标准后即可进行基础回填施工.基坑下游基础清理在保证场内道路基本畅通的情况下,采取分区分片的原则依次进行清理.基坑回填施工完成前,完成大坝填筑区下游部分临时施工道路的挖除,采取反铲配合人工、冲淤设备进行掏挖或冲洗,对于有地表水进入清理区域的部位,在其来水的上游搭设子堰截排,防止外来水污染该区域.达到验收条件后,申请该基础联合验收.5.2 测量放线在坝体填筑过程中,需进行控制的坝体结构线主要有:挤压边墙与垫层料、垫层料与过渡料、过渡料与主堆石料、主堆石料与下游堆石料以及下游堆石料与干砌块石护坡.为便于坝体结构线施工放样,在坝体填筑前,先根据控制点坐标、大坝轴线桩号填筑面高程等参数建立数学模型,编制计算程序输入便携式计算器中或全站仪中.图5 堆石坝填筑施工流程图在实际放样中,其放样程序为:(1)先根据需填筑的部位采用全站仪测量其对应的大地坐标,根据大地坐标计算该部位的桩号,然后根据桩号及填筑高程计算出结构边线的大地坐标.(2)根据计算出的结构边线的大地坐标采用全站仪实际放点.5.3 坝料运输、铺筑5.3.1 坝料运输与卸料(1)上坝料运输1)主堆石料、下游堆石料及过渡料:使用主料场爆破开采料,采用20t自卸车自主料场坝否料开采工作面由反铲装车再运输至库区坝料填筑工作面;2)过渡料:主要采用主料场爆破开采料,采用20t自卸车自主料场坝料开采工作面由反铲装车再运输至库区坝料填筑工作面,部分料可采用灌浆平硐及溢洪道开挖渣料,并使用20t自卸车自开挖工作面由反铲装车运输至填筑工作面;3)垫层料和特殊垫层料:主要采用砂石系统所加工料,采用20t自卸车自砂石系统加工现场由装载机将已按相关规范要求混合到位的垫层料或特殊垫层料装车再运输至库区坝料填筑工作面;4)上坝料的运输车辆均设置标志牌,以区分不同的来料,如运输主堆石区料(3B)的挂上主堆石区料(3B)的标志牌等.(2)坝料卸料1)主堆石料采用进占法、下游堆石料采用后退法的卸料方式,起层时先按2～3米梅花型间距采用后退法卸料,推土机平层,当填筑面积足够后,车辆在填筑层上采用进占法卸料,这样有利于工作面的推平整理,提高碾压质量,同时,细颗粒与大颗粒石料间的嵌填作用,有利于提高干密度,确保填筑质量,大坝回填碾压详见图6.7.图6.7 大坝填筑施工示意图2)垫层料(2A)、过渡料(3A)料采用后退法为主卸料,即在已压实的层面上采用进占法以及后退卸料形成密集料堆,再用推土机平料,这种卸料方式可减少填筑料的分离,对防渗、减少渗进退错距碾压法坝轴线方向填筑铺料图流量有利.5.3.2 铺料(1)根据大坝填筑料碾压试验成果,大坝各区料铺料层厚详见表3.1.(2)为准确控制填筑层厚,在已填筑的坝面上不同部位设置层厚控制标杆,推土机操作手根据标杆上标识的厚度进行平料,并在平料的过程中,质检员随时检查其铺筑厚度,及时进行纠偏,铺筑厚度误差不超过±5厘米.(3)对于主堆石区推土机平料过程中,出现个别超径石时,由反铲将超径石清理到下游堆石区填筑面上,用作主堆石区填料.(4)对下游堆石区中出现超径石时,采用液压冲击锤将超径石破碎.5.4 填筑料洒水在冬季负温下填筑坝料不进行掺水施工,其它阶段填筑料在碾压前均须进行洒水作业.本工程填筑料洒水主要采用料场喷水、坝外加水和坝面补水相结合的方案.(1)料场喷水:即在开采料场设喷水管,在坝料装运前将石料洒湿.料场喷水以不扬尘和道路不打滑为准,由人工控制.(2)坝外加水:于距坝趾2千米的梨园处靠河设计加水站.坝料上坝前,通过加水站加水,然后再运输到填筑工作面上,加水量以汽车在爬坡时,车尾不流水为准,加水站由专人负责,自动控制.(3)坝面补水:采用大吨位配高压喷射水枪的洒水车,在供水点处接水,运至工作面喷洒补水.(4)加水量控制:按照已经批准的碾压试验确定的加水量,在料场、加水站加一部分水量,在坝面上补充剩余的水量.初步确定,在料场喷洒3～5%;在加水站加水5～7%;在填筑作业面补充加水8～12%.最终方法现场试验确定,对垫层料(含特殊垫层料)先作含水量试验,当含水量大于最佳含水量时,在料场脱水;当含水量小于最佳含水量时,拟在坝面铺料区进行洒水,使垫层料碾压时符合最佳含水量.5.5 碾压作业5.5.1 水平碾压坝料的水平碾压,根据不同坝料,分别采用不同碾型进行碾压.特殊垫层料、垫层料、过渡料及堆石料均采用20t振动平碾进行碾压;垫层料与趾板相接的不便于自行平碾碾压的部位,采用75千克冲击平板夯进行薄层压实.碾压方式沿平行坝轴线方向按进退错距法进行来回碾压,振动碾行进速度控制在2千米/h左右,错距宽按下式进行确定:b=2B/n (1)式中,B振动碾前轮宽度,n为规定的碾压遍数,b为错距宽度.碾压时,其起步的碾压条带按规定的碾压遍数来回碾压,一个来回为2遍,之后错距(错距宽为b),在第二条带上碾压2遍(即一个来回),再错距(错距宽为b),如此循环……过渡料及垫层料由于宽度较小,不便于采用错距法进行碾压,其碾压方式采取搭接碾压,即在一条带碾压至规定遍数后,错距形成二碾压条带,第二碾压条带与第一条带搭接20厘米左右,碾压至规定遍数.在河床底部不规则部位以及与岸坡接坡段,与碾压方向采取顺坡面走向,确保坝料碾压密实.对于垫层料,在碾压时振动碾应碾压至距挤压边墙约30厘米处,由测量队对边界线进行放样,并进行标记,靠近挤压边墙处的垫层料用75千克冲击平板夯进行夯实,以确保垫层料压实效果.5.5.2 边角部位碾压特殊垫层料采用20t静碾碾压,靠近趾板周边缝1米范围,为保护趾板砼,采用冲击平板夯实.5.6 特殊部位处理5.6.1坝体分区交界面(1)垫层区与过渡区交界面的处理:垫层区、过渡区铺料时按测量放样线先铺填过渡区料,用反铲与人工配合将过渡区滚落到垫层区边的大于15厘米以上的块石清除,然后再铺填垫层区料.采用20t自行式振动碾,同时碾压垫层与过渡料,垫层、过渡区料必须与主堆石区一定范围平起上升.各料区高差最大为40厘米.(2)过渡区与主堆石区交界面的处理:先铺一层主堆石料,再铺一层过渡料,碾压一层过渡料然后再铺一层过渡料,在铺过渡前,先将主堆石料上游侧坡面上大于30厘米的块石清除到下游侧,使过渡区与主堆石区有一个平顺的过渡.每上升一层主堆石料,上升二层过渡料.第二层过渡料与该层主堆石料同时碾压.(3)主堆石区料与下游堆石区料交界面处理:由于主堆石区料可侵占下游堆石区料,因此铺料时,先铺主堆石料,然后再铺下游堆石区料.主堆石料铺料厚度为90厘米,下游堆石料铺层厚度为100厘米,因此先铺筑一层主堆石料,再铺下游堆石料一层,接合面采用缓坡顺接,然后用振动碾同时进行碾压,主堆石料上升5层后即与下游堆石料上升的4层平层.5.6.2 坝内层间接缝部位由于坝体填筑采取了分区填筑的方式进行施工坝体先填筑区与后填筑区之间存在坡面衔接问题.为确保填筑质量,便于与同层相邻两段交接带的良好衔接,在超前填筑过程中,在能采取预留台阶收坡的方式进行施工情况下,尽可能采用台阶收坡法,台阶的预留宽度不小于1.0米.在进行相邻区域填筑的时候,先人工剔除接坡大块径石渣,以免出现架空现象,铺筑层厚同预留台阶高,并在对后填坝料碾压时,重点对接缝进行骑缝碾压.对于立面上分区所形成的接坡,其预留的临时边坡一般在1:1.5～1:2.0,此时,一般采用推土机对预留的临时边坡逐渐削坡,并与新填筑层一同碾压.如图6所示.图6 坝内接坡处理示意图5.6.3 坝体与岸坡接坡部位靠近岸边地带按设计要求采用最大粒经不大于300米米的过渡料或小区料铺填,以防出现架空现象.过渡料宽度为2米,铺层厚度为堆石料的一半,采用20T自行式振动碾顺坡进行碾压,局部采用手扶振动碾进行碾压.在铺筑两层过渡料后开始铺筑堆石料,并使过渡料与堆石料一并碾压.5.6.4 上坝路与坝体结合部位上坝路与坝体结合部,坝区内采用坝体相同料区的石料进行分层填筑.填筑质量按相同区料的填筑要求控制.当坝体填筑上升掩盖该路段时,路两侧的松渣采用反铲分层挖除至相应填筑层,一起平料碾压.坝区外下游侧路段与坝体接触部位,待该路段完成运输任务后,再采用反铲挖除,并清理松渣,按坝后干砌块石要求砌筑块石.上游跨趾板栈桥拆除后,其趾板下游侧坝基按填筑基础要求进行处理.5.7 大坝各分区料的填筑施工5.7.1 大坝垫层料区(2A)的填筑垫层料位于坝体最上游侧,是面板的基础.垫层料水平宽3米,铺层厚度40厘米.垫层料由砂石加工系统生产.在铺料时,先把3A料上游坡面上大于20厘米的料清除到下游面.垫层料采用3米3装载机装10t自卸汽车运到工作面卸料,采用推土机平料.为保证水平碾压质量,确保水平宽度碾压到位,铺料时每层往上游水平方向超填20～30厘米,上游坡面在挤压边墙上设临时挡渣板,拦挡超填部分的垫层料,垫层料必须严格按最佳含水量控制洒水,特别是新生产的垫层料要严格控制加水,否则容易产生“橡皮土”现象.每层垫层料与同层过渡料一起碾压.碾压参数根据试验结果实施(试验结果见表3.1).5.7.2 大坝过渡料区(3A)的填筑3A过渡料位于主堆石料与垫层料之间,对垫层料起反滤作用.过渡料主要从石料场采用控制爆破开采.加水量按10%～15%控制,实际加水量通过碾压试验确定.过渡料水平宽度3米,填筑层厚45厘米,采用18t自行振动碾碾压.碾压参数经试验确定的并报监理人批准的实施,3A区铺料前,采用反铲配合人工将3B区滚落到3A区及边缘的大于30厘米的块石清除,3A 区料碾压与同层的2A料同时进行.5.7.3 大坝主堆石区(3B)的填筑3B料是大坝的主体,起着骨架作用,主堆石料来源于石料场开采的新鲜灰岩,主要用3米3挖掘机挖装,20t自卸汽车运到工作面,采用220HP以上的推土机进行平料,18t振动碾碾压,平料时,在工作面两侧及前进方向,每20米放置由一个80厘米长的标志杆,以控制铺料厚度,标志杆有专人负责挪动,当推土机平料前进时,及时向前挪动,并指挥推土机平料,前进法卸料及平料时,大粒径石料一般都在底部,不容易造成超厚,使平料后的表面比较平整,振动碾碾压时,不致因个别超径块石突起而影响碾压质量.一旦发现超径块石则用反铲从铺料层中挖除,运到其它3B料区并采用冲击锤破碎,再和下次填料混合填入坝体中.主堆石料加水按15%～20%控制.主堆石料加水以坝内加水为主、坝外加水为辅.主堆石料区上游侧按设计或者监理人允许的宽度,与过渡料、垫层料平起上升,高差不超过45厘米.按照一层过渡料(45厘米),一层垫层料(45厘米),再一层主堆石(90厘米),然后又一层过渡层(45厘米),一层垫层料(45厘米)的次序,逐层上升.5.7.4 大坝下游堆石区(3C)的填筑3C料为开挖利用料,填筑层厚100厘米,主要采用18t自行振动碾碾压,其它施工方法与主堆石区相同.5.7.5 坝前铺盖、盖重料填筑(1)铺盖料源的选取上游铺盖区(1A):为重壤土料,采用从坝体上游刘家院子土料场开采直接填筑,上游盖重区(1B):利用大坝开挖的弃碴料,从坝体上游弃渣场回采选用.(2)上游铺盖及盖重填筑施工上游铺盖及盖重安排在面板施工后期进行填筑.②填筑前,先将趾板面板表面清理清洗干净,排除趾板表面积水.②铺料时,先铺填上游铺盖料后铺填上游盖重料,铺层厚度50厘米,铺一层1A料后,再铺填一层1B料,每层料铺填后,由推土机来回走动进行碾压.③施工过程中,及时排除趾板及面板上游面的施工用水,以免污染填筑作业面.6 雨季施工措施由于坝体主要为堆石料填筑,因此填筑施工在一般情况下(即在不出现暴雨、特大暴雨等的特殊情况下)不受雨季影响,可照常施工,但在施工中应注意以下几点:(1)山坡填筑以外山体冲沟应作截水沟,防止坡面泾流流入坝面填筑区.(2)坝体填筑面应自EL2110米以下是向上游倾斜,自EL2100米以上是向下游倾斜,使坝面可能形成的泾流流向下游面.(3)施工道路应设截、排水沟,防止道路出现泾流对道路产生严重冲刷.(4)进入坝面的车辆易将道路泥浆带入坝面填筑区域内,使坝面出现“弹簧土”现象,因此在车辆进入坝填筑前,应设水枪将车辆轮胎泥浆冲洗干净.对已出现“弹簧土”应对其挖除处理.(5)如出现暴雨、特大暴雨等特殊情况下,从安全角度考虑,暂时性停止施工.7、施工进度计划及措施7.1施工进度计划(1)～完成特殊垫层料填筑.(2)垫层料填筑施工启动.(3)6日过渡料填筑施工启动.(4)主堆石料填筑施工启动.(5)下游堆石料填筑施工启动.(6)2015年3月31日前完成坝体填筑至EL2130米.(7)2015年6月30日前完成坝体填筑至EL2150米.(8)2015年9月30日前完成坝体填筑至坝顶高程.(9)1日～坝体沉降观测.(10)2015年4月1日～2015年4月20日完成上游铺盖及盖重填筑.7.2 施工强度分析根据进度计划安排,坝体填筑期间,月平均填筑强度为7.2万米3,月最高填筑强度为8万米3,出现于2015年元月和2015年4月,日填筑最高强度可达3400 米3.7.3 赶工措施原计划定于2014年2月初开始大坝填筑,并于2015年3月底填筑至坝顶高程,此间填筑工期共计14个月.因各种原因导致工期严重滞后,根据现阶段施工进度要求,我部将于启动大坝回填,为确保工期,我部需采取赶工措施于坝体沉降观测启动前即2015年9月30日前完成坝体填筑施工.赶工期间,填筑工期大幅度缩短,填筑强度大幅度增加.为确保工期,我部将采取赶工措施如下:1)根据业主及公司要求,项目部已基本完成原项目部不合格外协队清退工作,并从我集团公司集采平台上采购合格劳务分包商,进行部分剩余工程项目劳务分包施工;增强项目部管理人员队伍,提高执行能力,并于施工过程中加强各劳务分包商的管理,与项目部各部室及项目部所属各施工作业队签订工期责任制,落实各层次进度控制人员的具体任务和工作职责;重视现场协调会,加强各作业队伍与项目部之间的沟通,有效地安排年、月、周、日计划.2)增加1台装载机协助填筑现场进行堆石料摊铺及部分材料运输;增加10台自卸车以确保高强度填筑施工期间的堆石料运输,必要时可采取两班作业,坝体填筑高峰期可短时间采取三班作业;增加1台洒水车辅助填筑洒水,确保洒水效率;增加1KW探照灯两台,布设于左右岸,提供坝体填筑期间夜间施工大范围照明.3)根据我公司要求,我部需提前一个月编制物资采购计划并进入葛洲坝集团集中采购平台进行物资及设备采购.为确保赶工期间各种物资设备能跟上施工进度,我部将增加施工技术管理及物资采购人员,随时了解材料供应动态,对缺口物资要做到心中有数,并积极协调,如对赶工进度产生影响时,要提出调整局部进度计划和有效的补救措施,使赶工目标得以实现.根据不同的施工阶段要求,需业主、设计认可的材料、设备,在采购前提供样品及时确认,缩短不必要的非作业时间.对不适合的设备及时更换,确保其不影响施工,满足赶工强度的要求. 8、主要施工设备及劳动力配置根据各时段坝体填筑强度及各区运输线路,经综合分析,所需设备如表8-1、表8-2所示.表8-1 主要施工设备表。

XX省黑麋峰抽水蓄能电站上、下水库工程面板堆石坝趾板混凝土浇筑方案合同编号:HMF200502010编制:审核:批准:中国葛洲坝水利水电工程XX公司黑麋峰电站施工项目部二○○五年十二月十二日1、编制依据⑴黑麋峰抽水蓄能电站主体土建Ⅱ标施工招标文件(上、下水库工程)；⑵《混凝土混凝土面板堆石坝施工规范》DL/T5128-2001；⑶《水工混凝土钢筋施工规范》DL/T5169-2002；⑷《水电水利工程模板施工规范》DL/T5110-2000；⑸《水工混凝土试验规程》DL/T5150-2001；⑹《水工混凝土砂石骨料试验规程》DL/T5151-2001；⑺《水工混凝土掺粉煤灰技术规范》DL/T5055-96；⑻《水工混凝土外加剂技术规程》DL/T5100-1999；⑼《水工混凝土施工规范》DL/T5144-2001；⑽《混凝土质量控制标准》GB50164-92；⑾《水电站基本建设工程验收规程》DL/T5123-2000；⑿施工图纸、技术要求、其他相关规程规范和其他相关文件。

2、施工综合说明黑麋峰抽水蓄能电站上下水库工程共有四座大坝为混凝土面板堆石坝结构,分别为上水库主坝1、主坝2、副坝2、下水库大坝。

上水库主坝1趾板总长394m,其中河槽水平段长约40m,趾板宽度沿高程变化,宽度为4～6m,厚0.5m。

(数据来源:施工图纸)上水库主坝2趾板总长368m,其中河槽水平段长约80m,趾板宽度沿高程变化,宽度为4～6m,厚0.5m。

(数据来源:招标文件)上水库副坝2趾板总长252m,其中河槽水平段长约36m,趾板宽度沿高程变化,宽度为4～6m,厚0.5m。

(数据来源:招标文件)下水库大坝趾板总长为474m,其中河槽水平段长约60m,趾板宽度厚度均沿高程变化,宽度为3～7m,厚0.5～0.7m。

(数据来源:施工图纸)根据设计施工图纸显示,上下库大坝工程趾板在转折处附近和地质地形变化处均设永久伸缩缝,趾板设计为平趾板。

混凝土堆石坝面板混凝土施工方案施工方案：xx水电站大坝混凝土面板堆石坝的施工分为两期，其中一期混凝计约 m3.一期面板施工范围内的为5#～31#面板，其中1#～10#和23#～31#面板宽度均为6m，11#～22#面板宽度则均为12m。

为满足大坝蓄水节点目标，将面板以EL3260m高程划分两期施工，EL3260m以下为一期面板，EL3260m以上为二期面板。

大坝面板施工所需材料等均存放在坝顶。

施工布置：大坝一期面板施工的主营地规划在原铁二十三局砂石料场位置，共规划6排施工住房，共60间，计2592m2.施工所需的钢筋台车、下料斗、拉模等在施工营地进行加工。

大坝面板浇筑施工道路分为三条。

2.3 风、水、电布置为了满足施工需要，我们在大坝坝前EL3262m填筑面适当位置布设了一台21m3移动空压机进行供风。

同时，我们使用原大坝施工供电线路进行施工供电。

为了保证施工的顺利进行，我们采取了从右岸系统水池交通洞进口EL3305.0m位置接口处经EL3265m路-大坝坝前右岸趾板（EL3262m）-左岸趾板（EL3262m）设置供水线路，坝面上每隔20m设置供水节阀的措施。

2.4 施工排水为了排除雨水、施工废水、地下水、坝体渗水等，我们在坝前趾板区上游附近设立了临时集水井，并布置了4台XA100/26A型离心水泵（二用二备，扬程70m，流量792m3/h，功率100KW）。

2.5 施工照明为了满足施工需要，我们在原大坝施工照明系统基础上，在左右岸各增加了一台探照灯。

2.6 施工通信我们在施工区内主要使用手机结合手持式对讲机进行通信。

3 施工准备3.1 配合比试验我们已经上报并获批了面板施工所需的混凝土配合比。

3.2 安全爬梯制作面板施工期间，我们采用麻绳软梯作为上下交通工具。

3.3 受料斗加工为了顺利将混凝土进入溜槽，我们特制作了受料斗，宽度为3.0m。

受料斗由受料平台加设配重块结合挤压边墙坡面加设固定，并采用1.8m×1.8 m×1.5 m混凝土预制块拉固。
