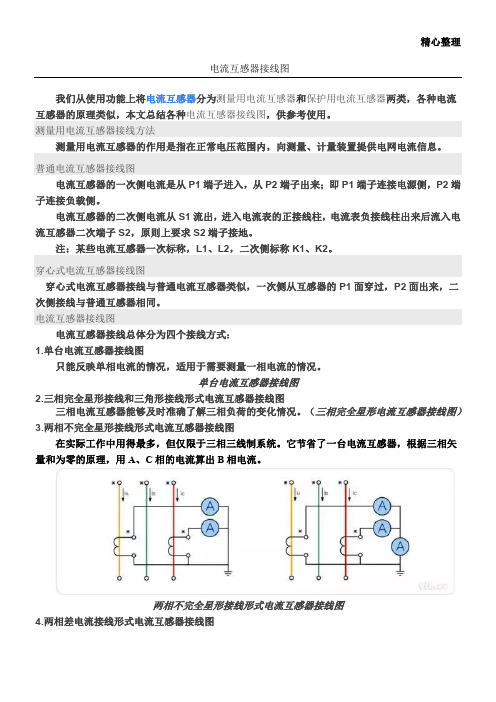

分享｜电流互感器接线图（三相四线实物接线图）
小柒寄语
前面更新过电流互感器接线图的简单介绍，今天来瞅瞅三相四线电表接线图/接线方法
三相四线电表接线图/接线方法
翻过接线端子盖,就可以看到三相四线电表接线图。

其中1、4、7接电流互感器二次侧S1端，即电流进线端;
3、6、9接电流互感器二次侧S2端，即电流出线端;
2、5、8分别接三相电源;
10、11是接零端。

为了安全，应将电流互感器S2端连接后接地。

注意的是各电流互感器的电流测量取样必须与其电压取样保持同相
即1、2、3为一组;4、5、6 为一组;7、8、9 为一组。

不带电流互感器的三相四线电表接线图
带电流互感器的三相四线电表接线
三相四线式(三相三元件)电度表经电流互感器接线图、原理图
三相三线式(三相两元件)电度表经电流互感器接线原理图
三相四线电表加互感器实物接线图
看完文章后，您可以做三件事
第一、写留言把自己想看的东西写出来与小编交流学习！第二、点赞支持小编！小编会感激涕零！。

交流接触器的接线方式以及接线图导读：沟通接触器的工作原理当线圈通电时,静铁芯产生电磁吸力,将动铁芯吸合,由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时动作,主触点闭合,和主触点机械相连的帮助常闭触点断开，帮助常开触点闭合，从而接通电沟通接触器的工作原理当线圈通电时,静铁芯产生电磁吸力,将动铁芯吸合,由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时动作,主触点闭合,和主触点机械相连的帮助常闭触点断开，帮助常开触点闭合，从而接通电源。

当线圈断电时,吸力消逝, 动铁芯联动部分依靠弹簧的反作用力而分别,使主触头断开,和主触点机械相连的帮助常闭触点闭合，帮助常开触点断开，从而切断电源。

沟通接触器是只能用在沟通线路中的，如果硬要把沟通接触器接在直流上那么其结果必定是烧毁线路严峻以至烧毁设备。

沟通接触器主要组成部分1、电磁系统,包括吸引线圈、动铁芯和静铁芯；2、触头系统,包括三组主触头和一至两组常开、常闭帮助触头,它和动铁芯是连在一起相互联动的；3、灭弧装置,一般容量较大的沟通接触器都设有灭弧装置,以便快速切断电弧,免于烧坏主触头；4、绝缘外壳及附件,各种弹簧、传动机构、短路环、接线柱等。

沟通接触器接线方式接触器上面都有标注（以实际为准)1L 3L 5L对应2T 4T 6T 是接主触点对应的线圈有接线柱A1 A2还有帮助触点对应接就可以13、14表示这个接触器的帮助触点，NO表示为常开，也就是没通电的状况下13、14是断开的，通电后13、14是闭合的。

放在掌握电路部分用来自锁（并联在启动按钮上），达到连续运行的目的。

沟通接触器接线图电动机可逆运行掌握电路的调试1、检查主回路路的接线是否正确，为了保证两个接触器动作时能够牢靠调换电动机的相序，接线时应使接触器的上口接线保持全都，在接触器的下口调相。

2、检查接线无误后，通电试验，通电试验时为防止意外，应先将电动机的接线断开。

故障现象预处理：① 不启动；缘由之一，检查掌握保险FU是否断路，热继电器FR接点是否用错或接触不良，SB1按钮的常闭接点是否不良。

FZ系列穿孔穿芯一体化交流电流变送器〔两线制4～20mA输出系列产品〕7．输出形式：两线制DC4～20mA；8．输出电流温漂系数：≤50ppm/℃；9．响应时间：≤100mS；10．输入/输出绝缘隔离强度：AC3000V / 1min、1mA；11．输出负载电阻：RLmax ≤〔Vcc-10V〕/ 20mA注：〔1〕标准Vcc＝24V时负载阻抗为700Ω；〔2〕RLmax＝250Ω (转换1～5V的电阻)＋两根传输线路总铜阻。

12．输入过载保护：30倍1min；13．输出过流限制保护：内部限制25mA＋10％；注：国际标准输出过流限制保护：内部限制25mA＋10％；14．两线端口瞬态感应雷与浪涌电流TVS抑制保护才能：TVS抑制冲击电35A／20ms／1.5KW；15．两线端口设置有＋24V电源反接保护；16．输出电流设置有长时间短路保护限制；内部限制25mA＋10%；17．工作环境：－40℃～＋80℃，10％～90％RH；18．贮存温度：－50℃～＋85℃；19．执行标准： GB／T13850－1998；20．系列型号，规格，接线示意图，产品外形，实物照片，平安本卷须知。

FZ９系列型号及规格订货举例：FZ9－5A/4-20〔两线制〕接线示意图(更多接线图请链接)产品照片产品外形FZ12系列型号及规格订货举例：FZ12-50/4-20〔两线制〕接线示意图(更多接线图请链接)产品照片产品外形FZ20系列型号及规格订货举例：FZ20-100/4-20〔两线制〕接线示意图(更多接线图请链接)产品照片产品外形FZ25系列型号及规格订货举例：FZ25-100/4-20〔两线制〕接线示意图(更多接线图请链接)产品照片产品外形FZ30系列型号及规格订货举例：FZ30-600/4-20〔两线制〕接线示意图(更多接线图请链接)产品照片产品外形平安本卷须知：1．在要求高精度的测量时，转换电阻是至关重要的，转换1～5V的电阻250Ω应选择0.5W低温漂金属膜电阻，转换2～10V的电阻500Ω应选择1W低温漂金属膜电阻；2.为使变送器外围电路正常工作，变送器输出最大负载电阻RLmax即两根导线铜阻加RL〔通常为了获得1～5V 取样电压，RL选择250Ω/0.5W电阻〕不能超过下式：RLmax ≤〔VCC-10V〕/ 20mA输出最大负载电阻与工作电压之间的关系图:3．在使用时转换电阻不允许开路与接触不良，不允许在转换电阻回路串接熔断器和自复式保险丝；4．在使用昂贵的A／D输入接口上并联一只P6KE6.2A或P6KE6.8A是非常必要的保护措施，如以下图：文章请链接〔TVS瞬态干扰抑制器性能与应用〕；5．原边单匝穿孔穿芯主回路母线温度不得超过85℃。

干货丨12种常用的电气设备接线图电动机接线一般常用三相交流电动机接线架上都引出6个接线柱，当电动机铭牌上标为Y形接法时，D6、D4、D5相连接，D1~D3接电源；为△形接法时，D6与D1连接，D4与D2连接，D5与D3连接，然后D1~D3接电源。

可参见图1所示连接方法连接。

图1三相交流电动机Y形和△形接线方法三相吹风机接线有部分三相吹风机有6个接线端子，接线方法如图2所示。

采用△形接法应接入220V三相交流电源，采用Y形接法应接入380V三相交流电源。

一般3英寸、3．5英寸、4英寸、4．5英寸的型号按此法接。

其他吹风机应按其铭牌上所标的接法连接。

图2三相吹风机六个引出端子接线方法单相电容运转电动机接线单相电动机接线方法很多，如果不按要求接线，就会有烧坏电动机的可能。

因此在接线时，一定要看清铭牌上注明的接线方法。

图247为IDD5032型单相电容运转电动机接线方法。

其功率为60W，电容选用耐压500V、容量为4μF的产品。

图3(a)为正转接线，图3(b)为反转接线。

图3IDD5032型单相电容运转电动机接线方法单相电容运转电动机接线图4JX07A-4型单相电容运转电动机接线方法图4是JX07A-4型单相电容运转电动机接线方法。

电动机功率为60W，用220V/50Hz交流电源、电流为0．5A。

它的转速为每分钟1400转。

电容选用耐压400~500V、容量8μF的产品。

图4(a)为正转接线，图4(b)为反转接线。

单相吹风机接线图5单相吹风机四个引出端子接线方法有的单相吹风机引出4个接线端子，接线方法如图5所示。

采用并联接法应接入110V交流电源，采用串联接法应接入220V交流电源。

Y100LY系列电动机接线目前，Y系列电动机被广泛应用。

Y系列电动机具有体积小、外形美观、节电等优点。

它的接线方式有两种：一种为△形，它的接线端子W2与U1相连，U2与V1相连，V2与W1相连，然后接电源；另一种为Y形，接线端子W2、U2、V2相连接，其余3个接线端子U1、V1、W1接电源。

图解压力变送器两线制、三线制、四线制接线方式两线制、三线制、四线制压力变送器接线方式首先，我们先看一下它们的定义两线制：两根线及传输电源又传输信号，也就是传感器输出的负载和电源是串联在一起的，电源是从外部引入的，和负载串联在一起来驱动负载。

三线制：三线制传感器就是电源正端和信号输出的正端分离，但它们共用一个COM端。

四线制：电源两根线，信号两根线。

电源和信号是分开工作的。

几线制的称谓，是在两线制变送器诞生后才有的。

这是电子放大器在仪表中广泛应用的结果，放大的本质就是一种能量转换过程，这就离不开供电。

因此先出现的是四线制的变送器；即两根线负责电源的供应，另外两根线负责输出被转换放大的信号（如电压、电流、等）。

但目前，很多变送器采用二线制。

下面，我们就来具体看看不同线制变送器的差异有哪些？不同线制变送器的差异一、两线制要实现两线制变送器，必须要同时满足以下条件：1. V≤Emin-ImaxRLmax变送器的输出端电压V等于规定的低电源电压减去电流在负载电阻和传输导线电阻上的压降。

2. I≤Imin变送器的正常工作电流I必须小于或等于变送器的输出电流。

3. P＜Imin(Emin-IminRLmax)变送器的小消耗功率P不能超过上式，通常＜90mW。

式中：Emin=低电源电压，对多数仪表而言Emin=24(1-5%)=22.8V，5%为24V电源允许的负向变化量；Imax=20mA；Imin=4mA；RLmax=250Ω+传输导线电阻。

如果压力变送器在设计上满足了上述的三个条件，就可实现两线制传输。

所谓两线制即电源、负载串联在一起，有一公共点，而现场变送器与控制室仪表之间的信号联络及供电仅用两根电线，这两根电线既是电源线又是信号线。

两线制变送器由于信号起点电流为4mA DC，为变送器提供了静态工作电流，同时仪表电气零点为4mA DC，不与机械零点重合，这种“活零点”有利于识别断电和断线等故障。

而且两线制还便于使用安全栅，利于安全防爆。

二线制/三线制/四线制变送器及接线变送器能将温度、压力、流量、液位、成分等参数变换成4-20mA电流信号。

只要传送回路不出现分支，回路中的电流就不会随电线长短而改变，从而保证了传送的精度。

1、二线制变送器及接线二线制变送器的接线如图1所示，供电为24VDC，输出信号为4-20mA，负载电阻通常为250Ω，24V电源的负线电位最低，它就是公共点，智能变送器还可在4-20mA信号上加载HART协议的FSK键控信号。

有的数显表具有变送功能或24V供电功能，作用与二线制变送器相似。

图1 二线制变送器接线示意图二线制变送器的电源、电流信号回路为：24V的电源正端→变送器的正端→变送器的负端→数显表的正端→数显表的负端→24V的电源负端，数显表接收的是电流信号。

如果在数显表的正、负端并联一个电阻R，数显表接收的就是电压信号。

2、三线制变送器及接线三线制变送器的电源正端用一根线，信号输出正端用一根线，电源负端和信号负端共用一根线，如图2所示。

供电大多为24VDC，输出信号大多为4-20mA。

图2 三线制变送器接线示意图三线制变送器的电源回路为：24V的电源正端→变送器的正电源接线V+端→变送器的负端(公用端)→24V电源负端。

电流信号回路为：变送器的电流输出I+正端→数显表正端→数显表负端→变送器的负端(公用端)，数显表接收的是电流信号。

如果在数显表的正、负端并联一个电阻R，数显表接收的就是电压信号。

3、四线制变送器及接线四线制变送器的电源、信号各用两根线，电源和信号分开工作。

如图3所示，供电大多为220VAC，也有24VDC的。

输出信号大多为4-20mA。

四线制变送器的电流信号回路为：变送器的电流输出正端→数显表正端→数显表负端→变送器的负端，数显表接收的是电流信号。

如果在数显表的正、负端并联一个电阻R，数显表接收的就是电压信号。

图3 四线制变送器接线示意图。
