压力变送器的安装和使用方法范本

压力变送器使用说明书一、前言压力变送器是一种常用的测量仪器，用于检测和转换压力信号。

本说明书旨在向用户提供使用压力变送器的相关指南。

二、产品结构和原理1. 产品结构压力变送器主要由以下组件构成：- 压力传感器：用于感知被测介质的压力变化。

- 信号处理电路：用于转换、放大和调整压力信号，并输出标准信号。

- 外壳：用于保护内部元件，防止外界环境对其产生不良影响。

- 连接电缆：用于将变送器与外部控制系统连接。

2. 工作原理压力变送器的工作原理基于电阻应变测量技术。

当被测介质的压力作用于传感器上时，传感器内部的电阻发生变化，这个变化将通过信号处理电路转换成标准信号输出。

三、安装与调试1. 安装前准备在安装压力变送器之前，用户需要对以下几个方面进行准备：- 确定安装位置：应选择干燥、通风的地方，并避免与振动源、高温源等物体靠近。

- 检查设备完整性：确保产品完整无损，无松动零件或破损情况。

2. 安装步骤按照以下步骤进行压力变送器的安装：（1）将压力变送器固定在测量点上，确保其与被测介质接触紧密。

（2）使用合适的密封材料，将变送器与管道连接处进行密封，避免泄漏问题。

（3）根据实际情况选择合适的电缆接线方式，并进行连接。

3. 调试与检测安装完成后，用户需要进行以下调试与检测操作：（1）检查电缆连接是否牢固、正确。

（2）打开控制系统，观察压力变送器输出信号的稳定性。

（3）通过已知压力源校准压力变送器，确保其测量准确性。

（4）注意观察输出信号是否在指定范围内，避免超出量程导致信号失真。

四、注意事项1. 温度限制压力变送器在使用过程中需要注意温度限制，避免超出产品规定的温度范围，以免造成性能损害或产品故障。

2. 环境条件压力变送器应在无腐蚀、无剧烈振动和无强尘埃的环境下使用，避免对产品造成不良影响。

3. 定期维护用户应定期对压力变送器进行维护，包括清洁、校准、检查电缆连接等，以确保其长期稳定工作。

4. 电气安全在进行电气接线时，务必断电操作，并按照产品提供的电气连接图进行正确接线，以确保安全使用。

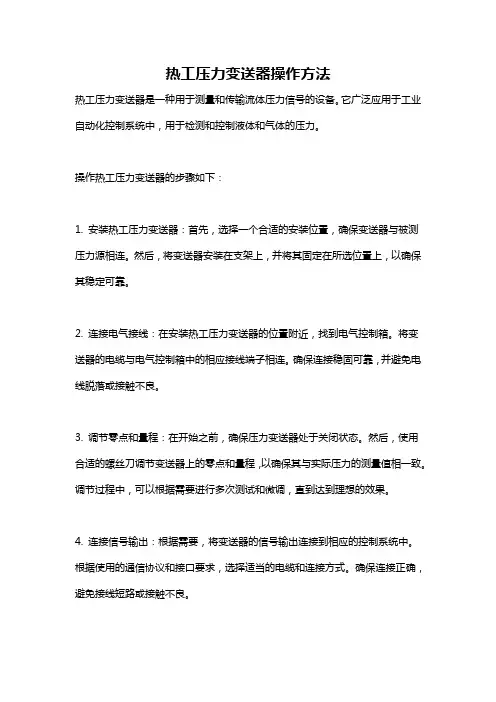

热工压力变送器操作方法热工压力变送器是一种用于测量和传输流体压力信号的设备。

它广泛应用于工业自动化控制系统中，用于检测和控制液体和气体的压力。

操作热工压力变送器的步骤如下：1. 安装热工压力变送器：首先，选择一个合适的安装位置，确保变送器与被测压力源相连。

然后，将变送器安装在支架上，并将其固定在所选位置上，以确保其稳定可靠。

2. 连接电气接线：在安装热工压力变送器的位置附近，找到电气控制箱。

将变送器的电缆与电气控制箱中的相应接线端子相连。

确保连接稳固可靠，并避免电线脱落或接触不良。

3. 调节零点和量程：在开始之前，确保压力变送器处于关闭状态。

然后，使用合适的螺丝刀调节变送器上的零点和量程，以确保其与实际压力的测量值相一致。

调节过程中，可以根据需要进行多次测试和微调，直到达到理想的效果。

4. 连接信号输出：根据需要，将变送器的信号输出连接到相应的控制系统中。

根据使用的通信协议和接口要求，选择适当的电缆和连接方式。

确保连接正确，避免接线短路或接触不良。

5. 启动和测试：在确认安装和连接全部完成后，可以开始启动和测试热工压力变送器。

先打开变送器电源，并根据控制系统的要求进行初始化和校准。

然后，通过控制系统观察变送器的输出信号，并与实际压力进行比较。

如果发现偏差较大，可以进行进一步的调整和校准。

6. 运行和维护：一旦热工压力变送器正常工作，就可以将其投入实际工作中。

定期检查变送器的连接是否松动，信号是否正常。

如发现任何问题，及时采取措施进行修复和维护，以确保设备的正常运行。

总之，操作热工压力变送器需要正确安装、连接电气接线、调节零点和量程、连接信号输出，然后进行启动和测试，并进行运行和维护。

只有在操作正确的情况下，热工压力变送器才能准确测量和传输流体压力信号，并在工业自动化控制系统中发挥重要作用。

压力变送器操作方法
1. 确认安装位置
压力变送器应该被固定在需要测量的管道或容器上，固定位置应该远离任何可能会影响测量结果的干扰物，如振动或液体流动不稳定区域。

2. 连接管道和电源
将压力变送器与管道或容器连接，然后将电源连接到变送器上。

在连接管道和电源之前，应确保任何零部件，如阀门或管道弯头，都已正确连接并没有漏气的情况。

3. 调整寄生容量和偏移量
寄生容量和偏移量是在安装和操作压力变送器时需要进行调整的两个关键因素。

寄生容量是指当管道或容器中压力变化时，变送器在测量信号中引入的因素。

这通常涉及到调整变送器的电容或电感。

偏移量是指当管道或容器中不施加压力时，变送器在测量信号中引入的因素。

这通常涉及到调整变送器的零点或基准值。

4. 测试和校准
在安装和运行压力变送器之前，应在一定范围内手动调整压力，并观察变送器的读数是否正确。

调整过程中，需要将变送器与真实压力值进行比较，如果发现读数有误，需要进行校准。

通常情况下，变送器的校准应该贯穿于整个操作过程中，并且应该按照制造商的建议进行。

5. 检查和维护
定期检查和维护压力变送器，以确保其一直保持准确和可靠的运行状态。

这包括检查电源，连接电缆和任何其他电气元件是否破损或有损伤，以及清洁变送器表面以保持良好的绝缘性。

压力变送器安装拆卸操作说明压力变送器安装/拆卸操作说明工作原理：压力变送器的微处理器控制转换模块的工作，同时也完成数字通讯和自诊断功能。

工作时，微处理器控制转换模块对来自敏感元件的模拟信号进行采样功能，并转换成数字信号。

微处理器对数字信号进行处理，包括信号线性化，温度补偿，工作单位转换等。

安装：在进行压力变送器的安装时，压力变送器可直接安装在测量点上或用卡套安装在管道上，为确保法兰接头的密封性，应按下列步骤进行安装：先安装法兰接头的对角螺栓，然后对螺栓进行拧紧，下步用同样的方法对其他螺栓进行拧紧，并保持法兰接面是垂直，这样转动变送器本体不会引起零点的变化。

接线：电源--信号端子位于电气壳体的接线侧，接线时，可打开压力变送器后盖（如上图所示），在电气盒内可以看到电源-信号端子(PWR/COMM)和测试端子(TEST)，其中测试端子和电源—信号端子有相同的电流信号4—20mADC，用于连接指示仪表或测试用。

电源是经过信号线送到变送器的，不需要附加线。

在接线时，注意电源—信号端子的正、负极要接线正确。

注意，不要把电源—信号线接到测试端子上，否则，就会烧坏二极管。

万一烧坏，为使变送器正常工作，可将两测试端子短接。

信号线可以悬空或信号回路中任何一点接地，变送器外壳可以接地或不接地。

因为变送器通过电容耦合接地，所以检查绝缘电阻时，不能用高于100V的兆欧表，电路检查时应采用不大于45V的电压。

拆卸：在对压力变送器进行拆卸时，一定要先断开电源，然后打开接线盒把电源—信号线拆卸下来，并用绝缘胶带进行包扎完好。

当管道内有压力时，先对管道内气体进行放散，待管道内气体放完后，在对引导管进行拆卸并确保无漏气现象，最后对变送器进行拆卸。

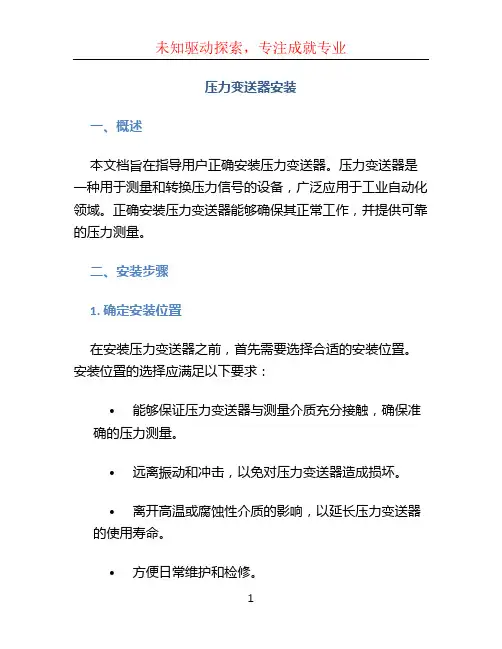

压力变送器安装一、概述本文档旨在指导用户正确安装压力变送器。

压力变送器是一种用于测量和转换压力信号的设备，广泛应用于工业自动化领域。

正确安装压力变送器能够确保其正常工作，并提供可靠的压力测量。

二、安装步骤1. 确定安装位置在安装压力变送器之前，首先需要选择合适的安装位置。

安装位置的选择应满足以下要求：•能够保证压力变送器与测量介质充分接触，确保准确的压力测量。

•远离振动和冲击，以免对压力变送器造成损坏。

•离开高温或腐蚀性介质的影响，以延长压力变送器的使用寿命。

•方便日常维护和检修。

2. 安装支撑装置在安装位置确定好后，需要安装支撑装置来固定压力变送器。

支撑装置的选择应根据安装位置和环境条件进行。

3. 连接压力管道将压力变送器与压力管道进行连接。

在连接之前，应注意以下事项：•确保连接口清洁，无杂质和油污。

•使用适当的密封垫圈，以确保连接口密封良好。

•使用正确的扭矩工具来紧固连接口，以防止漏气或漏液。

4. 连接电源和信号线将压力变送器的电源线和信号线连接到控制系统。

在连接过程中，需要注意以下事项：•确保电源线和信号线与控制系统匹配。

•严格按照电气接线图进行连接，以确保正确的信号传输。

•防止电源线和信号线与其他电器设备产生干扰。

5. 调试和测试安装完成后，需要对压力变送器进行调试和测试，以确保其正常工作。

具体步骤如下：•打开控制系统，检查压力变送器的电源和信号线是否连接正确。

•检查压力变送器的显示屏和报警装置是否正常工作。

•使用标准压力源进行压力校准，确保压力变送器的测量精度符合要求。

三、注意事项•在安装过程中，应遵循相关的安全规范和操作规程。

•在处理压力变送器时，应注意避免碰撞和振动，以免对其造成损坏。

•定期检查和维护压力变送器，以确保其长期稳定的工作性能。

结论本文档介绍了压力变送器的安装步骤和注意事项。

正确安装压力变送器能够保证其正常工作，并提供可靠的压力测量。

希望本文档能够对用户在实际安装中有所帮助。

压力变送器详细操作指南
1.压力变送器的安装和连接
-在安装前，确保所选地点符合使用要求，没有强烈的振动、腐蚀性气体和强烈的电磁场。

-选择适当的安装位置，并确保与被测介质的接触面平整。

使用密封材料确保良好的密封效果。

-确保电源和信号线的正确连接，避免接线错误或松动。

2.压力变送器的调整和校准
-在调整前，确保压力变送器已恢复到常温，并且压力介质已停止流动。

-使用专用的校准器或仪器对压力变送器的输出进行调整和校准，根据实际需求确定所需的输出范围和零点。

-调整完成后，进行零点漂移测试，并确保输出的稳定性和准确性。

3.压力变送器的维护和保养
-定期检查压力变送器的密封性能，并确保没有泄漏。

-清洁传感器和连接线路，避免灰尘和腐蚀物的积累。

-定期校准压力变送器的零点和量程，以确保其准确性和稳定性。

-避免剧烈震动和温度变化，以免影响压力变送器的工作性能。

4.压力变送器的故障排除
-当压力变送器的输出不正常或无法正常工作时，首先检查电源和信号线路的连接情况。

-如果输入信号不稳定或超出范围，检查被测介质的压力是否正常。

-检查压力变送器的传感器是否损坏或需要更换。

总结：
压力变送器是一种非常重要的工业自动化控制设备，准确和可靠地测量和传输压力信号对于保证工艺安全和生产质量至关重要。

操作压力变送器时，需要仔细阅读和遵循相关的操作指南，并时刻保持警惕，及时进行维护和保养，以确保其长期稳定和可靠的工作性能。

压力变送器详细操作指南1.确定安装位置：首先需要确定压力变送器的安装位置。

通常情况下，变送器应安装在需要测量压力的管道或容器上。

安装位置应尽量远离振动或冲击，以免影响测量的准确性。

2.安装支撑结构：在安装变送器之前，需要安装一个支撑结构，用于将变送器固定在位。

支撑结构应能够承受变送器的重量并保持稳定。

3.连接电缆：使用电缆连接变送器的电源和信号线。

确保电源线和信号线的连接牢固，防止因松动而导致电路断开或测量不准确。

4.连接压力管道：使用合适的材料和连接件将压力变送器与要测量的管道或容器连接起来。

确保连接处密封良好，以免出现泄漏。

5.自检：在启动变送器之前，需要进行一些自检工作。

首先，按照厂家提供的说明书，设置变送器的相关参数，例如量程和输出信号类型。

然后，检查变送器的电路和传感器是否正常工作。

可通过观察指示灯的状态或使用专业测试仪器进行检测。

6.校准：在安装和自检完成后，需要对压力变送器进行校准。

校准的目的是调整变送器的输出信号，使其与实际应力值相匹配。

校准可通过多种方法进行，例如使用已知压力源进行比较校准或使用电压校正器进行校准。

7.监测和记录：一旦压力变送器正常运行，并通过校准验证，就可以开始监测和记录压力数据了。

可以使用显示屏上的数码管或通过连接到计算机的系统进行数据采集和记录。

8.维护和保养：定期维护和保养压力变送器是保持其性能和可靠性的关键。

维护包括清洁传感器、检查电缆连接、更换损坏的零件等。

保养可以延长变送器的使用寿命，并确保测量结果的准确性。

以上是压力变送器的详细操作指南，希望可以对您有所帮助。

在操作过程中，请务必遵循相关的安全规定和操作规程，确保人员和设备的安全。

压⼒变送器使⽤说明书安装○普通型及⼩巧型变送器的安装①若压⼒系统有瞬间过压，该变送器过载范围满⾜系统要求，并配置缓冲阀；②测量介质应与变送器的结构材料相兼容；③测量介质不能堵塞变送器的引压孔；④禁⽌随意拆卸、碰撞变送器及强⾏绞拧导线，严禁⽤异物捅引压孔；⑤根据产品连续类型，查对现场接⼝是否与产品⼀致。

若为螺纹接⼝，应缓速拧紧，注意密封，不能把转矩直接加到变送器壳体上，只能加在压⼒接⼝的六⾓上。

○投⼊式变送器的安装●注意事项①安装地点的液体可能产⽣的静压⼒不能超过变送器的量程；②测量介质应与变送器的结构材料相兼容；③测量介质不能堵塞变送器的进液孔；④安装时要缓速放⼊或提出，严禁⽤强⼒拉扯电缆或⽤⾦属等硬物捅压膜⽚。

●安装⽅法变送器的安装⽅向为垂直向下，在动⽔中使⽤时，应注意使变送器压⾯与⽔流⽅向平⾏。

1在静⽔中安装①在⽔池中的安装⽅法：为防⽌⽔泵打⽔时的冲击抖动变送器或损坏变送器或损坏变送器，应将变送器原理液体出⼊⼝安装。

（如图a所⽰）②在深井中的安装⽅法：⼀般⽤插钢管的⽅法，要求钢管不能打弯，内劲必须⼤于35mm，易上下提动变动器，在钢管的不同⾼度上若⼲⼩孔，以便⽔通畅进⼊管内，必要时，可在变送器上缠烧钢丝，⽤钢丝上下提动，以免拉断电缆线。

（如图b所⽰）2在动⽔中安装在动⽔中安装时需加静⽔装置①⽅法之⼀：在⽔道中插⼊钢管，要求钢管壁稍厚⼀些，并在其上下不同⾼度若⼲个⼩孔，以阻尼⽔波和消除动⽔压⼒的影响。

（如图c所⽰）②⽅法之⼆：若为清⽔域的沙⽯⽔床，以浅埋为好。

（如图d所⽰）③⽅法之三：这种⽅法即能消除⽔流压⼒和波浪的影响⼜能起到过滤浊⽔泥沙的作⽤（如图e所⽰）○普通型及投⼊式变送器接线信号（电源）端⼦设置在电⽓盒的⼀个独⽴腔室内。

接线前，先拧下表盖，把信号（电源）线从穿线孔穿⼊，把线接在+、-端⼦及地上，拧紧表盖和穿线孔螺栓。

信号线不要与其它电源线⼀起穿⾦属管或放在同⼀线槽中，也不要再强电设备附近通过。

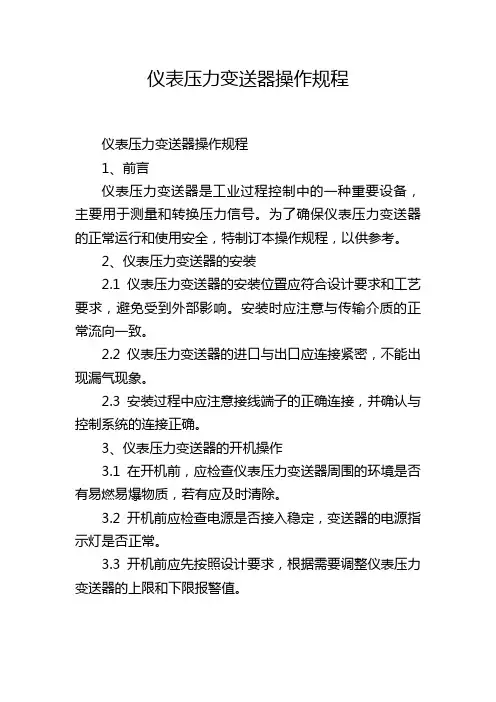

仪表压力变送器操作规程仪表压力变送器操作规程1、前言仪表压力变送器是工业过程控制中的一种重要设备，主要用于测量和转换压力信号。

为了确保仪表压力变送器的正常运行和使用安全，特制订本操作规程，以供参考。

2、仪表压力变送器的安装2.1 仪表压力变送器的安装位置应符合设计要求和工艺要求，避免受到外部影响。

安装时应注意与传输介质的正常流向一致。

2.2 仪表压力变送器的进口与出口应连接紧密，不能出现漏气现象。

2.3 安装过程中应注意接线端子的正确连接，并确认与控制系统的连接正确。

3、仪表压力变送器的开机操作3.1 在开机前，应检查仪表压力变送器周围的环境是否有易燃易爆物质，若有应及时清除。

3.2 开机前应检查电源是否接入稳定，变送器的电源指示灯是否正常。

3.3 开机前应先按照设计要求，根据需要调整仪表压力变送器的上限和下限报警值。

3.4 开机后，应观察仪表压力变送器的各项指示是否正常，如有异常应及时关闭电源并检查。

4、仪表压力变送器的操作4.1 在正常使用过程中，应定期检查仪表压力变送器的漏气情况，如有漏气应及时予以处理。

4.2 仪表压力变送器的周围环境温度和湿度应在设备的规定范围内，不能过高或过低。

4.3 仪表压力变送器的显示正常范围应和被测压力的范围一致，若有误差应及时校正。

4.4 在使用过程中应注意周围环境的安全，避免触碰到仪表压力变送器的敏感部分，避免产生事故。

5、仪表压力变送器的维护5.1 定期清洁仪表压力变送器的外部环境，确保仪表无尘、无杂物。

5.2 定期检查仪表压力变送器的连接是否松动，如有需要应及时紧固。

5.3 定期检查仪表压力变送器的电源及接线端子是否正常，如有异常应及时处理。

5.4 定期进行仪表压力变送器的校验，确保其输出的信号准确可靠。

6、仪表压力变送器的关闭操作6.1 在关闭仪表压力变送器前，应先停止与其相关的工艺操作。

6.2 关闭前应先关闭电源，待仪表压力变送器彻底停止运行后方可离开现场。

压力变送器使用说明书变送器使用说明书变送器结构简单，使用方便，工作可靠，体积小巧，可方便的嵌入各种应用系统。
