压力变送器典型接线图

压力变送器接线图1 二线制压力变送器接线图实物---------------------------------------------------------------------------------------------2 二线制压力变送器接线图---------------------------------------------------------------------------------------------3 三线制压力变送器接线图----------------------------------------------------------------------------------------------卸下变送器接线端的旋盖，可以看到如图所示的接线端子。

-----------------------------------------------------------------------------------------------4 四线制压力变送器接线图若选配了现场显示表头，则接线端子在现场显示器的后端，接线时请先将现场显示器卸下（注意要小心，以免将显示器的连线拉断）即可露出如图 1 所示的接线端子。

其中为现场显示表头。

-----------------------------------------------------------------------------------------------------5 调零和调满的使用压力变送器的安装位置会对变送器的零点输出产生影响，可在变送器安装结束后，对零点输出进行调整，在没有标准压力源的情况下禁止调节满程电位器，否则会严重影响变送器的精度。

---------------------------------------------------------------------------------------------出师表两汉：诸葛亮先帝创业未半而中道崩殂，今天下三分，益州疲弊，此诚危急存亡之秋也。

压力和差压变送器详细使用说明（一）差压变送器原理与使用本节根据实际使用中的差压变送器主要介绍电容式差压变送器。

1. 差压变送器原理压力和差压变送器作为过程控制系统的检测变换部分，将液体、气体或蒸汽的差压(压力)、流量、液位等工艺参数转换成统一的标准信号(如DC4mA～20mA 电流)，作为显示仪表、运算器和调节器的输入信号，以实现生产过程的连续检测和自动控制。

差动电容式压力变送器由测量部分和转换放大电路组成，如图1.1所示。

图1.1 测量转换电路图1.2 差动电容结构差动电容式压力变送器的测量部分常采用差动电容结构，如图1.2所示。

中心可动极板与两侧固定极板构成两个平面型电容H C和L C。

可动极板与两侧固定极板形成两个感压腔室，介质压力是通过两个腔室中的填充液作用到中心可动极板。

一般采用硅油等理想液体作为填充液，被测介质大多为气体或液体。

隔离膜片的作用既传递压力，又避免电容极板受损。

当正负压力(差压)由正负压导压口加到膜盒两边的隔离膜片上时，通过腔室内硅油液体传递到中心测量膜片上，中心感压膜片产生位移，使可动极板和左右两个极板之间的间距不相对，形成差动电容，若不考虑边缘电场影响，该差动电容可看作平板电容。

差动电容的相对变化值与被测压力成正比，与填充液的介电常数无关，从原理上消除了介电常数的变化给测量带来的误差。

2. 变送器的使用（1）表压压力变送器的方向低压侧压力口（大气压参考端）位于表压压力变送器的脖颈处，在电子外壳的后面。

此压力口的通道位于外壳和压力传感器之间，在变送器上360°环绕。

保持通道的畅通，包括但不限于由于安装变送器时产生的喷漆，灰尘和润滑脂，以至于保证过程通畅。

图1.3为低压侧压力口。

图1.3 低压侧压力口（2）电气接线①拆下标记“FIELD TERMINALS”电子外壳。

②将正极导线接到“PWR/COMN”接线端子上，负极导线接到“-”接线端子上。

注意不得将带电信号线与测试端子（test）相连，因通电将损坏测试线路中的测试二极管。

图解压力变送器两线制、三线制、四线制接线方式两线制、三线制、四线制压力变送器接线方式首先，我们先看一下它们的定义两线制：两根线及传输电源又传输信号，也就是传感器输出的负载和电源是串联在一起的，电源是从外部引入的，和负载串联在一起来驱动负载。

三线制：三线制传感器就是电源正端和信号输出的正端分离，但它们共用一个COM端。

四线制：电源两根线，信号两根线。

电源和信号是分开工作的。

几线制的称谓，是在两线制变送器诞生后才有的。

这是电子放大器在仪表中广泛应用的结果，放大的本质就是一种能量转换过程，这就离不开供电。

因此先出现的是四线制的变送器；即两根线负责电源的供应，另外两根线负责输出被转换放大的信号（如电压、电流、等）。

但目前，很多变送器采用二线制。

下面，我们就来具体看看不同线制变送器的差异有哪些？不同线制变送器的差异一、两线制要实现两线制变送器，必须要同时满足以下条件：1. V≤Emin-ImaxRLmax变送器的输出端电压V等于规定的低电源电压减去电流在负载电阻和传输导线电阻上的压降。

2. I≤Imin变送器的正常工作电流I必须小于或等于变送器的输出电流。

3. P＜Imin(Emin-IminRLmax)变送器的小消耗功率P不能超过上式，通常＜90mW。

式中：Emin=低电源电压，对多数仪表而言Emin=24(1-5%)=22.8V，5%为24V电源允许的负向变化量；Imax=20mA；Imin=4mA；RLmax=250Ω+传输导线电阻。

如果压力变送器在设计上满足了上述的三个条件，就可实现两线制传输。

所谓两线制即电源、负载串联在一起，有一公共点，而现场变送器与控制室仪表之间的信号联络及供电仅用两根电线，这两根电线既是电源线又是信号线。

两线制变送器由于信号起点电流为4mA DC，为变送器提供了静态工作电流，同时仪表电气零点为4mA DC，不与机械零点重合，这种“活零点”有利于识别断电和断线等故障。

而且两线制还便于使用安全栅，利于安全防爆。

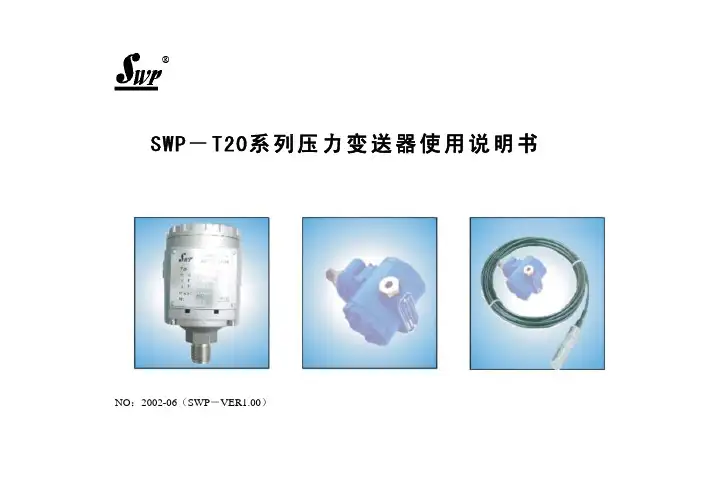

SWP－T20系列压力变送器使用说明书NO：2002-06（SWP－VER1.00）目 录S W P-T20系列压力变送器概述及特点┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈1 SWP-T20系列压力变送器工作原理┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈3 SWP-T20压力变送器使用说明┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈4 SWP-T20X压力变送器使用说明┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈9 SWP-T21X压力变送器使用说明┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈13 SWP-T20X 缆式液位计使用说明┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈18SWP-T20 系列压力变送器概述SWP-T20系列压力变送器采用具有国际先进水平的扩散硅传感器或压阻陶瓷传感器，配合高精度电子元件，经严格的工艺过程装配而成，使SWP系列压力变送器具有优异的技术性能。

它抗过载和抗冲击能力强，稳定性高，并具有很高的测量精度。

SWP-T20系列压力变送器具有多种型号，多种量程，多种过程连接形式及材料。

可广泛用于石油、化工、电力、冶金、制药、食品等许多工业领域，可适应工业测量的各种场合及介质，是传统压力表及传统压力变送器的理想升级换代产品，是工业自动化领域理想的压力测量仪表。

－１－主要特点◆抗过载和抗冲击能力强 过压可达量程的数倍到数百倍。

◆稳定性高 每年优于0.1％满量程。

◆抗干扰能力强◆适用性广 产品具有多种型号，多种过程连接形式，多种制作材料，可适应工业测量中的各种介质。

◆安装维护简便 产品结构合理，体积小,重量轻，可直接任意位置安装。

－２－工作原理被测介质的压力直接作用于传感器的陶瓷膜片上，使膜片产生与介质压力成正比的微小位移，正常工作状态下，膜片最大位移不大于0.025毫米，电子线路检测这一位移量后，即把这一位移量转换成对应于这一压力的标准工业测量信号。

超压时膜片直接贴到坚固的陶瓷基体上，由于膜片与基体的间隙只有0.1毫米，因此过压时膜片的最大位移只能是0.1毫米，所以从结构上保证了膜片不会产生过大变形，由于膜片采用高性能的工业陶瓷因而使传感器具有很强的抗过载能力。

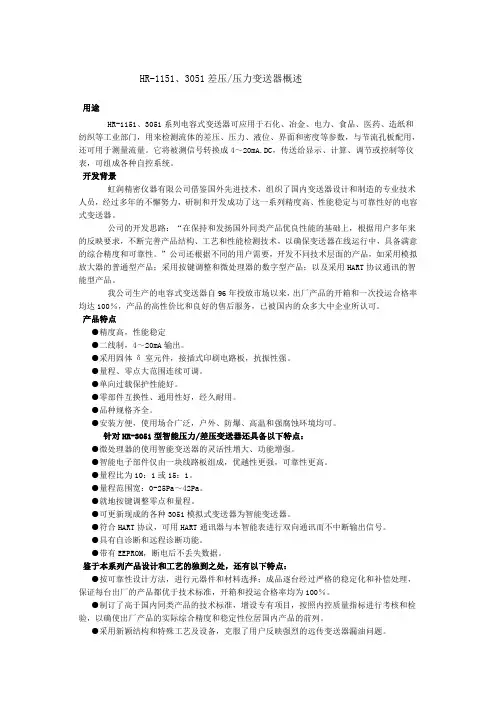

HR-1151、3051差压/压力变送器概述用途HR-1151、3051系列电容式变送器可应用于石化、冶金、电力、食品、医药、造纸和纺织等工业部门，用来检测流体的差压、压力、液位、界面和密度等参数，与节流孔板配用，还可用于测量流量。

它将被测信号转换成4～20mA.DC，传送给显示、计算、调节或控制等仪表，可组成各种自控系统。

开发背景虹润精密仪器有限公司借鉴国外先进技术，组织了国内变送器设计和制造的专业技术人员，经过多年的不懈努力，研制和开发成功了这一系列精度高、性能稳定与可靠性好的电容式变送器。

公司的开发思路：“在保持和发扬国外同类产品优良性能的基础上，根据用户多年来的反映要求，不断完善产品结构、工艺和性能检测技术，以确保变送器在线运行中，具备满意的综合精度和可靠性。

”公司还根据不同的用户需要，开发不同技术层面的产品，如采用模拟放大器的普通型产品；采用按键调整和微处理器的数字型产品；以及采用HART协议通讯的智能型产品。

我公司生产的电容式变送器自96年投放市场以来，出厂产品的开箱和一次投运合格率均达100％，产品的高性价比和良好的售后服务，已被国内的众多大中企业所认可。

产品特点●精度高，性能稳定●二线制，4～20mA输出。

●采用固体δ室元件，接插式印刷电路板，抗振性强。

●量程、零点大范围连续可调。

●单向过载保护性能好。

●零部件互换性、通用性好，经久耐用。

●品种规格齐全。

●安装方便，使用场合广泛，户外、防爆、高温和强腐蚀环境均可。

针对HR-3051型智能压力/差压变送器还具备以下特点：●微处理器的使用智能变送器的灵活性增大、功能增强。

●智能电子部件仅由一块线路板组成，优越性更强，可靠性更高。

●量程比为10：1或15：1。

●量程范围宽：0-25Pa～42Pa。

●就地按键调整零点和量程。

●可更新现成的各种3051模拟式变送器为智能变送器。

●符合HART协议，可用HART通讯器与本智能表进行双向通讯而不中断输出信号。

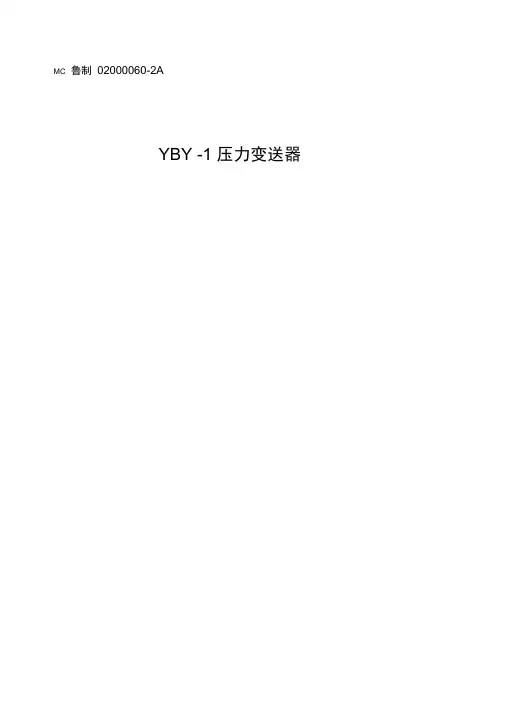

MC鲁制02000060-2AYBY -1 压力变送器使用说明书奥博仪表设备目录. 概述二. ......................................... 工作原理与特点 . (1)三.技术指标 (1)四.接线及安装 (2)五.调整 (5)六. ........................................... 注意事项 . (6)一、概述：本压力变送器是依据《JJG882-2004中华人民国国家计量检定规程--压力变送器》，同时以《JB/T9267.3-1999 中华人民国机械行业标准DDZ-ZZZ 系列电动单元组合仪表力单元平衡式变送器》为产品标准以皿型电动组合仪表的变送单元，可广泛应用于测量工业领域液体、气体的压力，把被测压力参数值转换成4〜20mA标准信号，可与多种仪表相配套。

因而可广泛应用于石油、化工、冶金、电站、锅炉、轻工等许多部门。

二、工作原理与特点1、本变送器的传感元件是扩散硅力敏器件。

这种器件是利用集成电路工艺，在晶体硅片上制成敏感压阻，组成惠斯登电桥，作为力电转换的敏感器件。

当受到外力作用时，电桥失去平衡。

当给桥路加一恒流激励电源时，可以将压力信号线性地转换成毫伏级电压信号，经放大转换变成4〜20mA 标准信号输出，便于远距离传送。

2、由于本送器采用了扩散硅式力敏器件，使其体积和重量大大减小。

不仅外型美观、结构简单，而且各项技术性能稳定可靠，所以安装和维护特别方便，无需现场调试。

输出的标准电流信号，实现远距离传输便于用户便用。

因此，本变送器是过程控制中的理想仪表。

三、技术指标：1. 量程：0 〜1.6MPa；0 〜1.0Mpa; 0〜60MPa。

2. 基本误差：W 0.5%3•反映时间：v 500mS4. 电源：24VDC±5%5. 输出：4〜20mADC6. 负载电阻：W 350Q7. 被测介质温度：-10〜60C8. 重量：约1.0 kg1四、接线及安装1、接线方式(1) 4〜20mA电流测量:V+ （红）+24V图(1) A 4〜20mA电流测量接线图(2) 1~5V电压测量V+ （红）+24V(3) 多个压力变送器共用一组电源的连接方法:多个压力变送器共用一组电源的连接方法有负载共地和负载23共电源两种接法，一般推荐采用负载共地接法，见图（2）不推荐采用负 载共电源接法。

压力变送器接线图
工控知识2010-11-04 12:25:17 阅读344评论0 字号：大中小订阅
1 二线制压力变送器接线图实物
. 1 f l *-1
电«t
缄制压力卿播接戟圖
2 二线制压力变送器接线图
itL 莎n
三剧电篦输山接it国
3三线制压力变送器接线图
24V谕岀f
A B L A J
卸下变送器接线端的旋盖，可以看到如图所示的接线端子
2 4YDC申总
0 © © ©④ 0
+ - + "
A B
4 四线制压力变送器接线图
若选配了现场显示表头，则接线端子在现场显示器的后端，接线时请先将现场显示器卸下（注意要小心，以免将显示器的
连线拉断）即可露岀如图i所示的接线端子。

其中产「1|为现场显示表头。

5调零和调满的使用
压力变送器的安装位置会对变送器的零点输岀产生影响，可在变送器安装结束后，对零点输岀进行调整，在没有标准压力源的情况下禁止调节满程电位
器，否则会严重影响变送器的精度。

6压力变送器的安装
压力变送器的压力接口为M20 X1.5的不锈钢螺纹
礬截止阀门
7 温度超过120 °时用冷凝管降温时压力变送器的安装
当被测介质温度超过120 C时，必须采用冷凝引压管，长度在1.5米左右为宜，且进行弯曲处理。

并且在变送器接入被测介质时不能马上将被测介质引入变送器，应在冷凝管和变送器之间加装截止阀门，等冷凝管内的介质温度底于120 C时方可打开阀门，将被测介质引入变送器。

否贝由于温度过高，可能会使变送器内的敏感部件在高温下损坏。

具体可参见图 5 :。

PT-2088压力变送器P T-2088PT-2088系列压力变送器采用具有国际先进水平的变送器，配合高精度电子元件，经严格的工艺过程装配而成。

充分发挥了传感器的技术优势，使此系列通用变送器具有优异的技术性能。

它抗过载和抗冲击力强、温度漂移小、稳定性高，具有很高的测量精度。

PT-2088系列通用压力变送器选用的压力传感器，是一个内装固态压力敏感芯片的带不锈钢隔离膜片的全焊接不锈钢体。

刚体内部灌注硅油。

被测压力作用在膜片上并通过硅油传递到敏感芯片上。

敏感芯片通过导线与变送器专用放大电路想连接。

它利用半导体硅材料的压阻效应，实现压力与电信号的转换。

由于敏感芯片上的惠斯通电桥输出的电信号与作用压力有着良好的线性关系，所以可以实现对压力的准确测量。

主要特点PT-2088 压力变送器是PT系列产品中的标准型号，内置陶瓷电容式传感器或扩散硅压力传感器。

可以自由选配模拟、数字现场显示表头。

有多种过程连接件，可以现场调节零点、满量程。

广泛应用于自动化工业中对液体、气体和蒸汽的测量。

工作原理介质压力直接作用于力感应膜片，使测量膜片产生偏移并线性于输出信号，通过变送电路输出标准4 – 20 mA或1 – 5 V DC信号。

原理图技术参数量程：见标准量程代码精度等级：0.1% , 0.2% , 0.5%线性度：±0.2%或±0.5%迟滞：≤0.01%满量程稳定性：优于0.1%/年温度影响：-20～+70℃±0.15%/10K -20～-30℃±0.2%10K 工作电压：12.5～36V DC负载电阻：≤1200Ω工作温度：-30—70℃介质温度：-30—80℃存储温度：-40～85℃防护等级：IP65、防尘、防喷水外壳材料：模压铸铝过程连接：316不锈钢密封件：氟素橡胶，PTFE30V以上必须加负载电阻。

外型结构图为连接各种特定仪表的需要，STK压力变送器有多种电器连接方式●4～20模拟信号输出2线●1～5V模拟信号输出3线4～20m A 输出1～5V 输出测量系统P T系列变送器都为本安型。

两种最常用的PCL输入输出方式：开关量和模拟量开关量和模拟量是大家学习PLC初期使用最多的两种输入输出方式。

什么是开关量？什么是模拟量？这个问题必须弄清楚。

图1是一个典型能输出开关量信号的器件。

压力高时C和B两个触点闭合接通，输出压力高信号，压力低时C和A两个触点闭合接通输出压力低信号。

有了这样的信号就实现把就地的压力信号，远传到远处的电气控制柜去参与自动远程控制了，其中C和B是一个开关量，C和A也是一个开关量。

所以一个开关触点就是一个开关量，它的特性是同一时刻要么接通要么断开。

接通就是1，代表有有信号，断开就是0，代表没有信号。

这就是所谓的开关量信号。

压力表虽然能把压力信号传到远处，但它传输的只是有无压力这样的信号，无法知道实时压力值到底是多少。

图2中的器件叫压力变送器。

压力变送器的内部就是一块电路板，电路板连接着一个压力传感器F。

它的工作原理是压力传感器F把检测到的压力传到电路板的C，检测信号进入电路板后，通过电路板的转换与计算，把这个压力信号转换成一个电流信号由A和B这两个点输出。

图中右边就是转换过程的示意图，它可以把一个0-10kpa的压力信号转换成一个4-20mA的电流信号，由A和B这两个点输出。

这时我们就说A和B这两个点输出的就是一个模拟量信号。

模拟量信号的特点是它的值是在一个数值范围内是连续可变的。

下面看一下模拟量信号是如何进行远距传输的。

我们管道上安装一块量程为0-10kpa的压力变送器，电源正极接压力变送器的B点，负极串联一块万用表到压力变送器的A点，并将万用表打到电流档。

当压力变送器C点的压力是5kpa时，万用表的的电流读数是12mA。

正好是4-20mA的电流信号的中间值，而5kpa也正好是0-10kpa压力值的中间值。

当压力变送器C点的压力是10kpa时，万用表的的电流读数正好是20mA。

这样0-10kpa压力值就对应了4-20mA的电流信号值，我们只要在远方通过一个接受设备把这个4-20mA的电流信号值提取出来，再通过一定的计算，就能知道就地的压力值是多少了。
