新建文件夹高比能量氟化石墨烯锂电池正极材料研制成功_
- 格式：pdf
- 大小：884.51 KB
- 文档页数：1
下载文档原格式
合集下载
天津大学研制成功高比能量氟化石墨烯锂电池正极材料
・
８ ・
河 南 化 工 ＨＥＮ ＡＮ Ｃ ＨＥＭＩ Ｃ ＡＬ Ｉ ＮＤＵＳ Ｔ Ｒ Ｙ
２ ０ １ ４ 年 第３ｌ 卷
治 霾 利 好 聚 四氟 乙烯 行 业
在 今 年 全 国 两 会 上 ， 治 理 雾 霾 成 为 热 议 焦 点 之 一 。 如 今 ，在 各 地 招 数 迭 出 ， 全 力 阻 击 雾 霾 污 染 的 背 景 下 ，聚 四 氟 乙 烯 （ Ｐ Ｔ Ｆ Ｅ ）应 用 于 雾 霾 环 境 治 理 的 话 题 再 度 引 起 关 注 。 受 此 影 响 ， 国 内Ｐ Ｔ Ｆ Ｅ 市 场 企 稳 回 升 ，主 流 报 价 ５ ４ ２ Ｏ ０ 元 （ 吨 价 ， 下 同 ） ， 分 析 人 士 预 计Ｐ Ｔ Ｆ Ｅ 未 来 将 迎 来需求的增长 。 和方法 ”， 该 专 利 详 述 了使 用 自我 修 复Ｐ Ｔ Ｆ Ｅ 涂 层 来 保 护 屏 幕 表 层 的可 能 性 ，从 而 避 免 苹 果 产
专 利 申 请 ， 名 为 “防 止 导 光 板 刮 痕 失 真 的 体 系

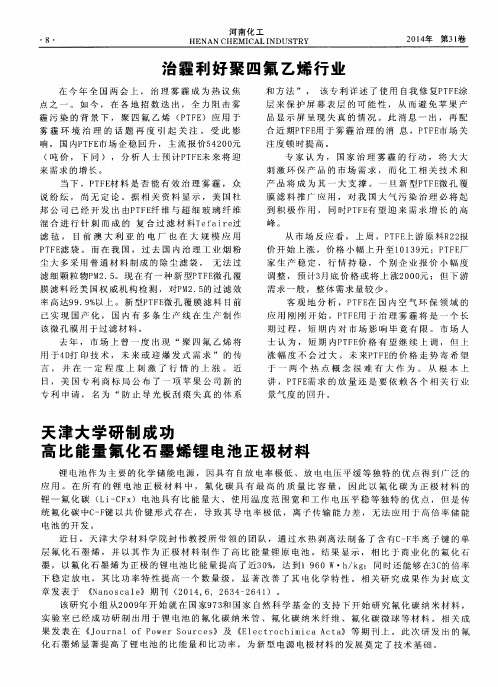

天 津大 学研 制 成 功 高 比能量 氟 化 石 墨烯 锂 电池 正 极材 料
锂 电池 作 为 主 要 的 化 学 储 能 电源 ，因 具 有 白放 电率 极 低 、放 电 电压 平 缓 等 独 特 的优 点 得 到 广 泛 的 应 用 。 在 所 有 的 锂 电 池 正 极 材 料 中 ， 氟 化 碳 具 有 最 高 的 质 量 比容 量 ， 因此 以 氟 化 碳 为 正 极 材 料 的 锂一 氟化碳 （ Ｌ ｉ — Ｃ Ｆ ｘ ） 电池 具 有 比 能 量 大 、使 用 温 度 范 围 宽 和 工 作 电压 平 稳 等 独 特 的优 点 ，但 是 传 统 氟 化 碳 中Ｃ — Ｆ 键 以共 价键 形 式 存 在 ， 导致 其 导 电率 极 低 ， 离 子 传 输 能 力 差 ， 无 法 应 用 于 高 倍 率 储 能
８ ・
河 南 化 工 ＨＥＮ ＡＮ Ｃ ＨＥＭＩ Ｃ ＡＬ Ｉ ＮＤＵＳ Ｔ Ｒ Ｙ
２ ０ １ ４ 年 第３ｌ 卷
治 霾 利 好 聚 四氟 乙烯 行 业
在 今 年 全 国 两 会 上 ， 治 理 雾 霾 成 为 热 议 焦 点 之 一 。 如 今 ，在 各 地 招 数 迭 出 ， 全 力 阻 击 雾 霾 污 染 的 背 景 下 ，聚 四 氟 乙 烯 （ Ｐ Ｔ Ｆ Ｅ ）应 用 于 雾 霾 环 境 治 理 的 话 题 再 度 引 起 关 注 。 受 此 影 响 ， 国 内Ｐ Ｔ Ｆ Ｅ 市 场 企 稳 回 升 ，主 流 报 价 ５ ４ ２ Ｏ ０ 元 （ 吨 价 ， 下 同 ） ， 分 析 人 士 预 计Ｐ Ｔ Ｆ Ｅ 未 来 将 迎 来需求的增长 。 和方法 ”， 该 专 利 详 述 了使 用 自我 修 复Ｐ Ｔ Ｆ Ｅ 涂 层 来 保 护 屏 幕 表 层 的可 能 性 ，从 而 避 免 苹 果 产
专 利 申 请 ， 名 为 “防 止 导 光 板 刮 痕 失 真 的 体 系
天 津大 学研 制 成 功 高 比能量 氟 化 石 墨烯 锂 电池 正 极材 料
锂 电池 作 为 主 要 的 化 学 储 能 电源 ，因 具 有 白放 电率 极 低 、放 电 电压 平 缓 等 独 特 的优 点 得 到 广 泛 的 应 用 。 在 所 有 的 锂 电 池 正 极 材 料 中 ， 氟 化 碳 具 有 最 高 的 质 量 比容 量 ， 因此 以 氟 化 碳 为 正 极 材 料 的 锂一 氟化碳 （ Ｌ ｉ — Ｃ Ｆ ｘ ） 电池 具 有 比 能 量 大 、使 用 温 度 范 围 宽 和 工 作 电压 平 稳 等 独 特 的优 点 ，但 是 传 统 氟 化 碳 中Ｃ — Ｆ 键 以共 价键 形 式 存 在 ， 导致 其 导 电率 极 低 ， 离 子 传 输 能 力 差 ， 无 法 应 用 于 高 倍 率 储 能
【CN109817978A】一种高比能氟化石墨烯锂电池的制备方法【专利】
2
CN 109817978 A
说 明 书
1/6 页
一种高比能氟化石墨烯锂ห้องสมุดไป่ตู้池的制备方法
技术领域 [0001] 本发明属于锂氟化碳电池的技术领域，具体涉及一种高比能氟化石墨烯锂电池的 制备方法。
背景技术 [0002] 以金属锂为负极，以氟化碳材料(CFx)n为正极的锂氟碳（Li-CFx）电池的比能量（约 2180Wh/Kg）是已知固体正极系列中最高的锂原电池。与其它锂原电池相比 ，锂氟化碳电池 还具有放电 平台 平稳 、工作温度范围 广、自 放电 率低、储存寿命长、环保以 及安全系数高的 特点 ，特 别适合长期工作于无人或封闭 环境中的 仪表电 源 ，尤其是航空航天 、深海潜航 、无 人机、野外作业等对电 源能量密度要求较高的应用领域 ；在汽车钥匙等遥控器、胎压计 （TPMS）、接收电台、摄影设备、电脑备用电源、心脏起搏器、可穿戴电子设备等领域也有广泛 的应用前景。 [0003] 目前，世界上生产和应用锂氟化碳电池的国家主要是美国和日本。日本松下公司 生产的锂氟碳电池，平均比能量为320 Wh/kg（510 Wh/L）。美国Eagle-Picher公司也在生产 高比能的锂氟化碳电池，但性能比较有限。受限于氟化碳材料制备困难，国内对锂氟化碳电 池体系研究起步较晚。目前国内生产锂氟化碳电池所占市场份额非常小，也是以低端民 用 电池为主。 [0004] 氟化碳材料是碳材料和含氟试剂在400~600℃的高温条件下形成的插层化合物。 随着(CFx)n中氟碳比x的增加，材料的比容量相应提高，电导率却随之下降 ，导致锂氟化碳 电 池体系电 压滞后、放电 平台 低、材料有效 利 用率低等。此外 相比 二氧化锰电 极材料 ，氟化 碳电极材料堆积蓬松、比重小，导致所制成的锂氟化碳电池体积比能量低，对电解液需求量 大，放电时出现体积膨胀等。 [0005] 相比其它氟化碳材料，氟化石墨烯的电化学性能是氟化碳材料中最好的，但同时 高度氟化的石墨烯也存在着电导率低、比重小的问题。所以如何制备电化学性能优异、压实 密度高、导电性好的氟化石墨烯材料是高比能氟化石墨烯电池技术领域急需解决的关键问 题。
锂氟化碳电池用新型高比容量复合正极材料
（1．中国航发北京航空材料研究院 石墨烯及应用研究中心，100094）

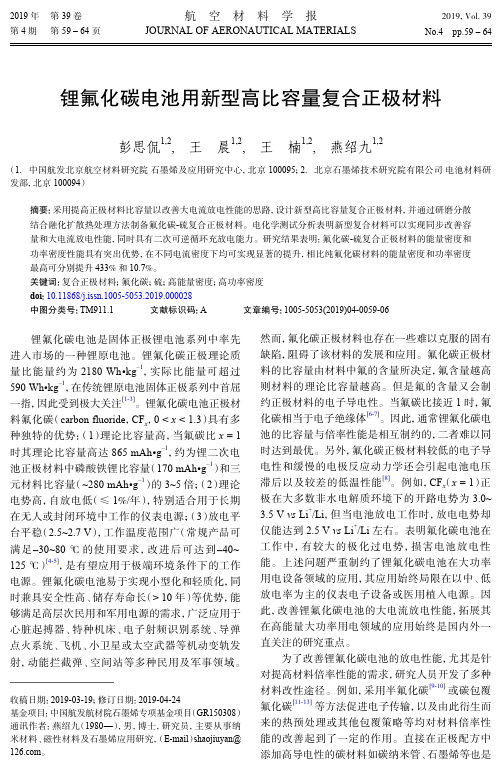

摘要：采用提高正极材料比容量以改善大电流放电性能的思路，设计新型高比容量复合正极材料，并通过研磨分散 结合融化扩散热处理方法制备氟化碳-硫复合正极材料。电化学测试分析表明新型复合材料可以实现同步改善容 量和大电流放电性能，同时具有二次可逆循环充放电能力。研究结果表明：氟化碳-硫复合正极材料的能量密度和 功率密度性能具有突出优势，在不同电流密度下均可实现显著的提升，相比纯氟化碳材料的能量密度和功率密度 最高可分别提升 433% 和 10.7%。 关键词：复合正极材料；氟化碳；硫；高能量密度；高功率密度 doi：10.11868/j.issn.1005-5053.2019.000028 中图分类号：TM911.1 文献标识码：A 文章编号：1005-5053(2019)04-0059-06
锂氟化碳电池是固体正极锂电池系列中率先 进入市场的一种锂原电池。锂氟化碳正极理论质 量比能量约为 2180 Wh•kg–1，实际比能量可超过 590 Wh•kg–1，在传统锂原电池固体正极系列中首屈 一指，因此受到极大关注[1-3]。锂氟化碳电池正极材 料氟化碳（carbon fluoride，CFx，0 < x < 1.3）具有多 种独特的优势：（1）理论比容量高，当氟碳比 x = 1 时其理论比容量高达 865 mAh•g–1，约为锂二次电 池正极材料中磷酸铁锂比容量（170 mAh•g–1）和三 元材料比容量（~280 mAh•g–1）的 3~5 倍；（2）理论 电势高，自放电低（≤ 1%/年），特别适合用于长期 在无人或封闭环境中工作的仪表电源；（3）放电平 台平稳（2.5~2.7 V），工作温度范围广（常规产品可 满足–30~80 ℃ 的使用要求，改进后可达到–40~ 125 ℃）[4-5]，是有望应用于极端环境条件下的工作 电源。锂氟化碳电池易于实现小型化和轻质化，同 时兼具安全性高、储存寿命长（> 10 年）等优势，能 够满足高层次民用和军用电源的需求，广泛应用于 心脏起搏器、特种机床、电子射频识别系统、导弹 点火系统、飞机、小卫星或太空武器等机动变轨发 射，动能拦截弹、空间站等多种民用及军事领域。
摘要：采用提高正极材料比容量以改善大电流放电性能的思路，设计新型高比容量复合正极材料，并通过研磨分散 结合融化扩散热处理方法制备氟化碳-硫复合正极材料。电化学测试分析表明新型复合材料可以实现同步改善容 量和大电流放电性能，同时具有二次可逆循环充放电能力。研究结果表明：氟化碳-硫复合正极材料的能量密度和 功率密度性能具有突出优势，在不同电流密度下均可实现显著的提升，相比纯氟化碳材料的能量密度和功率密度 最高可分别提升 433% 和 10.7%。 关键词：复合正极材料；氟化碳；硫；高能量密度；高功率密度 doi：10.11868/j.issn.1005-5053.2019.000028 中图分类号：TM911.1 文献标识码：A 文章编号：1005-5053(2019)04-0059-06
锂氟化碳电池是固体正极锂电池系列中率先 进入市场的一种锂原电池。锂氟化碳正极理论质 量比能量约为 2180 Wh•kg–1，实际比能量可超过 590 Wh•kg–1，在传统锂原电池固体正极系列中首屈 一指，因此受到极大关注[1-3]。锂氟化碳电池正极材 料氟化碳（carbon fluoride，CFx，0 < x < 1.3）具有多 种独特的优势：（1）理论比容量高，当氟碳比 x = 1 时其理论比容量高达 865 mAh•g–1，约为锂二次电 池正极材料中磷酸铁锂比容量（170 mAh•g–1）和三 元材料比容量（~280 mAh•g–1）的 3~5 倍；（2）理论 电势高，自放电低（≤ 1%/年），特别适合用于长期 在无人或封闭环境中工作的仪表电源；（3）放电平 台平稳（2.5~2.7 V），工作温度范围广（常规产品可 满足–30~80 ℃ 的使用要求，改进后可达到–40~ 125 ℃）[4-5]，是有望应用于极端环境条件下的工作 电源。锂氟化碳电池易于实现小型化和轻质化，同 时兼具安全性高、储存寿命长（> 10 年）等优势，能 够满足高层次民用和军用电源的需求，广泛应用于 心脏起搏器、特种机床、电子射频识别系统、导弹 点火系统、飞机、小卫星或太空武器等机动变轨发 射，动能拦截弹、空间站等多种民用及军事领域。
【CN110380013A】超高功率密度锂氟化碳电池用正极材料及制备方法和应用【专利】
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910348485.6(22)申请日 2019.04.26(71)申请人 中国航发北京航空材料研究院地址 100095 北京市海淀区北京市81号信箱科技发展部(72)发明人 彭思侃 王晨 燕绍九 王继贤 (74)专利代理机构 中国航空专利中心 11008代理人 陈宏林(51)Int.Cl.H01M 4/36(2006.01)H01M 4/583(2010.01)H01M 4/587(2010.01)H01M 4/62(2006.01)H01M 4/66(2006.01)H01M 4/08(2006.01)B82Y 30/00(2011.01)(54)发明名称超高功率密度锂氟化碳电池用正极材料及制备方法和应用(57)摘要本发明是一种超高功率密度锂氟化碳电池用正极材料及制备方法和应用，所述正极材料包括如下组分的原料混合制成：氟化碳活性材料质量百分比80％；超级导电碳黑质量百分比8％；纳米碳纤维质量百分比2％；聚偏氟乙烯质量百分比10％。
本发明采用两步混合导电剂的方法对正极材料进行改进，并采用涂碳铝箔作为正极集流体，将制备得到的锂氟化碳电池的放电电流密度提高到40A/g以上，实现超高功率密度。
具体表现如下：本发明采用高比表面积的氟化碳活性材料作为活性材料，显著提高正极材料对电解液的吸液、保液能力，减低离子传输电阻和反应极化。
本发明采用两步法混合导电剂的方法对正极材料进行改进，使导电剂与氟化碳活性材料之间接触充分，同时使正极材料混合均匀。
权利要求书1页 说明书4页 附图2页CN 110380013 A 2019.10.25C N 110380013A权 利 要 求 书1/1页CN 110380013 A1.一种超高功率密度锂氟化碳用正极材料，其特征在于：所述正极材料的组分原料及质量百分比为：导电碳黑，8％；纳米碳纤维，2％；聚偏氟乙烯，10％。
一种高能锂电池正极材料及其制备方法[发明专利]
![一种高能锂电池正极材料及其制备方法[发明专利]](https://img.taocdn.com/s1/m/898f54ff964bcf84b8d57baf.png)
专利名称：一种高能锂电池正极材料及其制备方法专利类型：发明专利
发明人：彭思侃,燕绍九,王楠,南文争
申请号：CN201711188609.6
申请日：20171123
公开号：CN108054352A
公开日：
20180518
专利内容由知识产权出版社提供
摘要：本发明是一种高能锂电池正极材料及其制备方法，该正极材料为氟化碳与单质硫的复合物，制备过程包括如下步骤：研磨粉体、制备氟化碳和单质硫复合粉体、热处理、过筛。
本发明中单质硫能良好的附着分布在氟化碳材料表面及孔隙结构中形成均匀的三维复合体系，应用于锂一次电池有利于提高正极材料的质量比容量、倍率性能，明显提高电池的比能量和比功率。
本发明工艺操作简单易行，适用于工程化生产，能够提供一种高能锂电池正极材料，具有很大的工业和商业价值。
申请人：中国航发北京航空材料研究院
地址：100095 北京市海淀区北京市81号信箱科技发展部
国籍：CN
代理机构：中国航空专利中心
代理人：陈宏林
更多信息请下载全文后查看。
一种锂电池正极层叠状氟化石墨烯的制备方法[发明专利]
![一种锂电池正极层叠状氟化石墨烯的制备方法[发明专利]](https://img.taocdn.com/s1/m/28ebedff55270722182ef7d2.png)
专利名称：一种锂电池正极层叠状氟化石墨烯的制备方法专利类型：发明专利
发明人：潘勇,汪啸,潘俊安,罗振亚,常琪宏
申请号：CN202011555033.4
申请日：20201223
公开号：CN112661146A
公开日：
20210416
专利内容由知识产权出版社提供
摘要：本发明实施例提供一种锂电池正极层叠状氟化石墨烯的制备方法，所述方法包括：将N层石墨烯与稳固剂的混合液经过剪切乳化、均化、冷冻干燥和退火，得到层叠状石墨烯；其中
3≤N≤10，N为正整数；稳固剂为聚乙烯醇，石墨烯与聚乙烯醇质量比为1～2:1；对所述的层叠状石墨烯通过合金球辅助进行高温氟化，得到层叠状氟化石墨烯；所述层叠状氟化石墨烯表面的C＝C键比例为10～20％；如此，由于所述的氟化石墨烯具有层叠状的片层堆叠结构，可以提供更多的反应位点，同时其表面保留了10～20％的C＝C键，提高了材料的电导率。
申请人：湘潭大学
地址：411100 湖南省湘潭市雨湖区羊沽塘
国籍：CN
代理机构：深圳市沈合专利代理事务所(特殊普通合伙)
代理人：沈祖锋
更多信息请下载全文后查看。
一种新型石墨烯锂离子动力电池正极片及其制备方法[发明专利]
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201710680817.1(22)申请日 2017.08.10(71)申请人 重庆鲁岳新能源科技有限公司地址 402279 重庆市江津区珞璜镇郭坝村芋河沟安居房小区2-7地块1号楼(72)发明人 梁四平 唐雄 罗小波 杜坤 杜永春 (74)专利代理机构 北京元本知识产权代理事务所 11308代理人 黎昌莉(51)Int.Cl.H01M 4/66(2006.01)H01M 4/62(2006.01)H01M 4/583(2010.01)H01M 4/58(2010.01)H01M 10/0525(2010.01)C01B 25/26(2006.01)C01B 25/45(2006.01)C01B 25/37(2006.01)C01B 32/182(2017.01)(54)发明名称一种新型石墨烯锂离子动力电池正极片及其制备方法(57)摘要本发明公开了一种新型锂离子动力电池正极片及其制备方法，该正极片由集流体、涂覆于集流体表面的第一涂层和涂覆于第一涂层两面上的活性物质涂层构成，上述的活性物质涂层由正极浆料涂覆形成，该浆料是由正极活性物质、粘结剂、溶剂、炭黑导电剂、多层石墨烯复合导电粉末形成的浆料。
本发明提供的正极片能提高活性物质与集流体之间的附着力，减少粘结剂的使用量，有效降低极片内阻，提高电池倍率充放电性能和循环寿命，抑制电池在充电过程中的升温，提高电池安全性，同时可减少导电剂用量，提高活性物质比例，从而提高电池容量。
本发明提供的正极片制备的新型锂离子动力电池能广泛应用于纯电动汽车及储能领域。
权利要求书1页 说明书7页 附图3页CN 107492665 A 2017.12.19C N 107492665A1.一种新型锂离子动力电池复合正极极片，其特征在于，所述正极片由集流体、涂覆于集流体表面的第一涂层和涂覆于第一涂层表面的活性物质涂层构成，所述活性物质涂层由活性物质、粘结剂、炭黑导电剂、多层石墨烯复合导电粉末，溶剂制备的正极浆料涂覆而成。
一种石墨烯包覆的锂电池正极材料及其制备方法[发明专利]
专利名称：一种石墨烯包覆的锂电池正极材料及其制备方法专利类型：发明专利
发明人：李立强,张文星,李莉,李飙,曹译恒
申请号：CN201810613661.X
申请日：20180614
公开号：CN108807914A
公开日：
20181113
专利内容由知识产权出版社提供
摘要：本发明公开了一种石墨烯包覆的锂电池正极材料及其制备方法，利用水热法制备石墨烯包覆的锂电池正极，制备方法简单，相比于需要高真空条件或者高温条件制备纳米结构锂电池正极的方法，该方法没有真空度要求，不需要高温条件，能够显著降低制备成本，而且该技术还具有对设备要求不高，反应物容易得到，制备温度较低，反应条件易控制等优点。
本发明以被具有较好导电性的石墨烯包覆，且经过二硫化碳处理的硫化亚铜作为锂电池正极材料，能够有效提高电池的充放电速率，增强材料表面电子的传输，同时，在锂离子嵌入和脱嵌的过程中，对材料的体积变化进行调节，减弱体积变化对材料性能的影响，提高材料的电化学特性。
申请人：商丘师范学院
地址：476000 河南省商丘市平原中路55号
国籍：CN
代理机构：郑州华隆知识产权代理事务所(普通合伙)
代理人：林新园
更多信息请下载全文后查看。
高比能量锂离子电池及其制备方法[发明专利]
专利名称：高比能量锂离子电池及其制备方法专利类型：发明专利
发明人：葛超,王盈来,相佳媛
申请号：CN202010202048.6
申请日：20200320
公开号：CN111769260B
公开日：
20220419
专利内容由知识产权出版社提供
摘要：本发明提供一种高比能量锂离子电池及其制备方法。
一种高比能量锂离子电池包括正极和负极，正极包括正极活性物质、正极导电剂及正极粘接剂，负极包括负极活性物质、负极导电剂及负极粘接剂；正极活性物质为富锂锰基材料和镍钴锰三元材料的混合材料，负极活性物质为石墨材料和硅基材料的混合材料。
申请人：浙江南都电源动力股份有限公司,杭州南都动力科技有限公司
地址：311300 浙江省杭州市临安市青山湖街道景观大道72号
国籍：CN
代理机构：杭州裕阳联合专利代理有限公司
代理人：姚宇吉
更多信息请下载全文后查看。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高比能量氟化石墨烯锂 电池正极材料研制成功
锂电池作为主要的化学储能电源，因具 有自放电率极低，放电电压平缓等独特的优
44 2 0 1 4年 第1 1卷 第2期 （ 总 第5 9期 ）
科技信息 Science and Technology Information
中外合作发现氧化石墨烯 薄膜离子筛选效应
从中国科学技术大学获悉，该校教授吴 恒安与诺奖得主、英国曼彻斯特大学教授安 德烈·海姆合作，发现氧化石墨烯薄膜具有 精密快速筛选离子的性能。相关成果近期发 表于《科学》杂志。 据介绍，石墨烯表面本来是排斥水的， 但浸入到水中后，石墨烯薄膜里的毛细通道 却允许水的快速渗透。此次研究人员发现， 水环境中的氧化石墨烯薄膜与水相互作用 后，形成约 0.9纳米宽的毛细通道，允许直径 小于 0.9纳米的离子或分子快速通过，而直径 大于 0.9纳米的离子被完全阻隔。该筛选效应 不仅对离子尺寸要求非常精准，而且要比传 统的浓度扩散快上千倍。 吴恒安课题组用理论分析和分子模拟方 法，研究了石墨烯纳米通道快速过滤离子的 机理。计算机模拟研究表明，石墨烯与离子 之间的相互作用使离子在纳米通道中聚集， 从而促进了离子的快速扩散。这一发现为实 验结果给出了合理的解释，也被称为“离子 海绵效应”。 相关专家表示，如果通过机械手段进一 步压缩薄膜中的毛细通道尺寸，将能高效率 地过滤海水中的盐分。这意味着制造一个在 几分钟内即可将一杯海水淡化成饮用水的过 滤装置，已不再是科幻小说场景。 据悉，同期《科学》杂志专门对该研究 进行了展望评述，认为该发现使氧化石墨烯 薄膜在众多分离应用中具有重要意义，例如 在海水淡化与净化、传感技术以及能源转换 等领域具有广阔的应用前景。
(来源：中国科学报)
点得到广泛的应用。在所有的锂电池正极材 料中，氟化碳具有最高的质量比容量，因此 以氟化碳为正极材料的锂 -氟化碳（ Li-CFx） 电池具有比能量大、使用温度范围宽和工作 电压平稳等独特的优点，但是传统氟化碳中 C-F键 以 共 价 键 形 式 存 在 ， 导 致 其 导 电 率 极 低，离子传输能力差，无法应用于高倍率储 能电池的开发。 近日，天津大学材料学院封伟教授所带 领的团队，通过水热剥离法制备了含有C-F半 离子键的单层氟化石墨烯，并以其作为正极 材料制作了高比能量锂原电池。结果显示， 相比于商业化的氟化石墨，以氟化石墨烯为 正极的锂电池比能量提高了近30%，达到1960 Wh kg-1；同时还能够在3C的倍率下稳定放电， 其比功率特性提高一个数量级，显著改善了其 电化学特性。相关研究成果作为封底文章发表 于《Nanoscale》期刊（2014,6, 2634-2641）。 该研究小组从2009年开始就在国家973和 国家自然科学基金的支持下开始研究氟化碳 纳米材料，实验室已经成功研制出用于锂电 池的氟化碳纳米管、氟化碳纳米纤维、氟化 碳 微 球 等 材 料 。 相 关 成 果 发 表 在 《 Journal of Power Sources》 及 《 Electrochimica Acta》 等 期刊上。此次研发出的氟化石墨烯显著提高 了锂电池的比能量和比功率，为新型电源电 极材料的发展奠定了技术基础。
（来源：科学网）
摩擦纳米发电研究 所和美国佐治亚理工学院联合研究小组设计 和制作出大功率二维平面摩擦发电机，并成 功展示了其通过收集环境中的机械能来实时 驱动常规电子产品的能力。相关成果日前发 表于《自然通讯》期刊。业内专家认为，这 种被称为“回转摩擦发电机”的新型发电装 置能将微风、水流，甚至人体运动的动能转 化为电能，不但效率高，而且成本低廉。 “该成果展示出大功率纳米发电机能够
