石墨烯

石墨烯是什么材料
石墨烯是一种由碳原子构成的二维晶体材料，其结构类似于蜂窝状的蜂窝状结构。

石墨烯由单层碳原子组成，形成了具有特殊性质的六角形晶格。

石墨烯的发现被认为是一项革命性的进展，因为它具有许多独特的物理和化学特性，使其在许多领域具有巨大的潜力。

首先，石墨烯具有出色的导电性。

由于其独特的结构，石墨烯中的电子可以自由移动，因此具有非常高的电导率。

事实上，石墨烯被认为是已知最好的导电材料之一，甚至比铜还要好。

这使得石墨烯在电子器件和导电材料方面具有巨大的应用潜力。

其次，石墨烯还具有出色的热导率。

由于其结构的特殊性，石墨烯可以有效地传递热量，因此具有很高的热导率。

这使得石墨烯在热管理和散热领域具有广阔的应用前景。

此外，石墨烯还具有出色的机械性能。

尽管它只有一个原子厚度，但石墨烯却非常坚固和耐用。

事实上，石墨烯被认为是已知最坚固的材料之一，具有比钢还要强大的拉伸强度和弹性模量。

这使得石墨烯在材料强度和耐久性方面具有巨大的潜力。

此外，石墨烯还具有许多其他独特的特性，例如光学透明性、化学稳定性和柔韧性等。

这些特性使得石墨烯在许多领域都具有广泛的应用前景，包括电子学、光学、材料科学、生物医学等。

总的来说，石墨烯是一种具有许多独特性质的材料，具有广阔的应用前景。

随着对石墨烯的研究不断深入，相信它将在未来的许多领域发挥重要作用，为人类社会带来巨大的变革和进步。

石墨烯的性质及应用石墨烯是一种由碳原子通过共价键结合形成的二维晶体结构，具有一系列独特的性质和应用潜力。

以下将详细介绍石墨烯的性质和应用。

性质：1. 单层结构：石墨烯是由单层碳原子构成的二维晶体结构，在垂直方向上只有一个原子层，具有单层的特点。

2. 高强度：尽管石墨烯只有一个碳原子层，但其强度非常高。

石墨烯的破断强度远远超过钢铁，是已知最强硬的材料之一。

3. 高导电性：石墨烯的碳原子呈现出类似于蜂窝状的排列方式，使得电子能够在其表面自由传导。

石墨烯的电子迁移率是晶体硅的200倍以上，使得其具有非常高的导电性能。

4. 高热导性：由于石墨烯中的碳原子排列紧密，热量传递效率非常高。

石墨烯的热导率超过铜的13000倍，是已知最高的热导材料之一。

5. 弹性：石墨烯具有非常强的弹性，在拉伸过程中可以扩展到原始长度的20%以上，然后恢复到原始形状。

这种弹性使得石墨烯在柔性电子学和拉伸传感器等领域具有广泛应用。

应用：1. 电子器件：石墨烯的高导电性和高迁移率使其成为制造高速电子器件的理想材料。

石墨烯可以作为传统半导体材料的替代品，用于制造更小、更快的电子元件，如晶体管、电容器和电路等。

2. 透明导电膜：石墨烯具有优异的透明导电性能，可以制备成透明导电膜，用于制造触摸屏、显示器和太阳能电池等设备。

相比于传统的氧化铟锡(ITO)薄膜，石墨烯具有更好的柔性和耐久性。

3. 电池材料：石墨烯可以用作锂离子电池的电极材料，具有高电导性和高比表面积的优势。

石墨烯电极可以提高电池的充放电速度和储能密度，有望在电动汽车和可再生能源储存等领域得到应用。

4. 传感器：石墨烯具有优异的电子迁移率和极高的比表面积，使其成为制造高灵敏传感器的理想材料。

石墨烯传感器可以用于检测气体、压力、湿度和生物分子等，具有快速响应和高灵敏度的特点。

5. 柔性电子学：石墨烯的高强度和高弹性使其成为柔性电子学的重要组成部分。

石墨烯可以制备成柔性电路、柔性显示屏和柔性传感器等，有望应用于可穿戴设备、智能医疗和可卷曲设备等领域。

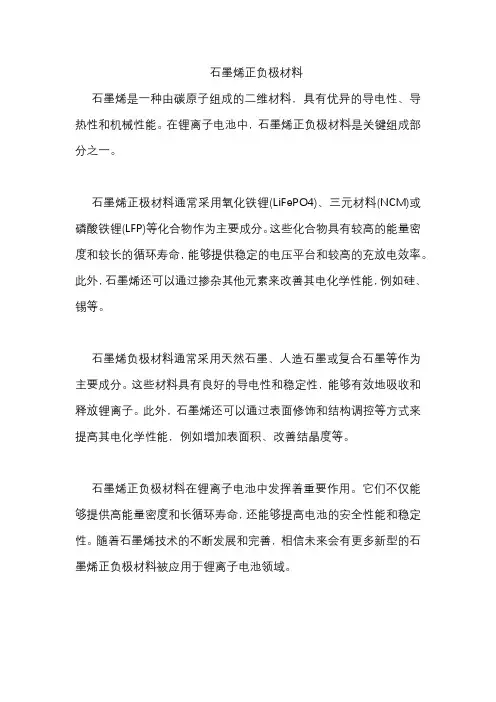

石墨烯正负极材料
石墨烯是一种由碳原子组成的二维材料，具有优异的导电性、导热性和机械性能。

在锂离子电池中，石墨烯正负极材料是关键组成部分之一。

石墨烯正极材料通常采用氧化铁锂(LiFePO4)、三元材料(NCM)或磷酸铁锂(LFP)等化合物作为主要成分。

这些化合物具有较高的能量密度和较长的循环寿命，能够提供稳定的电压平台和较高的充放电效率。

此外，石墨烯还可以通过掺杂其他元素来改善其电化学性能，例如硅、锡等。

石墨烯负极材料通常采用天然石墨、人造石墨或复合石墨等作为主要成分。

这些材料具有良好的导电性和稳定性，能够有效地吸收和释放锂离子。

此外，石墨烯还可以通过表面修饰和结构调控等方式来提高其电化学性能，例如增加表面积、改善结晶度等。

石墨烯正负极材料在锂离子电池中发挥着重要作用。

它们不仅能够提供高能量密度和长循环寿命，还能够提高电池的安全性能和稳定性。

随着石墨烯技术的不断发展和完善，相信未来会有更多新型的石墨烯正负极材料被应用于锂离子电池领域。

石墨烯是什么材料石墨烯是一种由碳原子形成的二维晶格结构的材料，被认为是科学界中的一项重大发现。

它具有许多出色的性质，使其成为研究、应用和开发各种技术的理想材料。

本文将介绍石墨烯的结构、性质和应用。

石墨烯的结构非常特殊。

它是由一个碳原子层构成的，碳原子形成了六边形的排列。

每个碳原子与周围三个碳原子形成共价键，形成一个稳定的二维晶格结构。

这种结构使石墨烯具有独特的性质。

首先，石墨烯具有优异的电子性能。

由于其二维结构，石墨烯的电子在平面内可以自由移动，表现出高度的导电性。

事实上，石墨烯的电子迁移率可以达到几百万cm2/V·s，远高于其他材料。

这使得石墨烯成为电子器件和传感器等领域的理想选择。

其次，石墨烯具有出色的力学性能。

虽然石墨烯只有一个碳原子层的厚度，但它的强度却相当高。

实验证明，石墨烯的强度是钢铁的200倍，同时也具有很高的柔韧性。

这种强度和柔韧性使石墨烯成为纳米复合材料和柔性电子设备的理想材料。

此外，石墨烯还具有很高的光学透明性。

它可以在可见光和红外光范围内实现高透射率，达到97.7%。

这使得石墨烯在显示技术和太阳能电池等领域有着广泛的应用前景。

石墨烯的应用非常广泛。

在电子领域，石墨烯可以用于制造高速电子器件、柔性电子设备和能量存储器件。

在材料领域，石墨烯可以用于制造轻质复合材料、高强度纤维和超薄薄膜。

在能源领域，石墨烯可以用于制造高效的太阳能电池和储能装置。

此外，石墨烯还可以用于制造高效的传感器、过滤器和催化剂等。

然而，尽管石墨烯具有如此出色的性质和应用潜力，但目前仍面临一些挑战。

首先，大规模合成石墨烯仍然是一个复杂和昂贵的过程。

其次，石墨烯的良好导电性和透明性容易受到氧化和杂质的影响，从而降低性能。

因此，石墨烯的制备和保护仍然需要进一步的研究和发展。

总之，石墨烯是一种由碳原子构成的二维晶格结构材料，具有出色的电子、力学和光学性能。

它在电子、材料和能源领域具有广泛的应用前景。

虽然石墨烯仍然面临挑战，但科学界对于其研究和开发仍抱有巨大的期望。

石墨烯石墨烯声明：百科词条人人可编辑，词条创建和修改均免费，绝不存在官方及代理商付费代编，请勿上当受骗。

详情>> 石墨烯（二维碳材料）编辑本词条由“科普中国”百科科学词条编写与应用工作项目审核。

石墨烯（Graphene）是一种由碳原子以sp2杂化方式形成的蜂窝状平面薄膜，是一种只有一个原子层厚度的准二维材料，所以又叫做单原子层石墨。

英国曼彻斯特大学物理学家安德烈·盖姆和康斯坦丁·诺沃肖洛夫，用微机械剥离法成功从石墨中分离出石墨烯，因此共同获得2010年诺贝尔物理学奖。

石墨烯常见的粉体生产的方法为机械剥离法、氧化还原法、SiC外延生长法，薄膜生产方法为化学气相沉积法（CVD）。

[1] 由于其十分良好的强度、柔韧、导电、导热、光学特性，在物理学、材料学、电子信息、计算机、航空航天等领域都得到了长足的发展。

作为目前发现的最薄、强度最大、导电导热性能最强的一种新型纳米材料，石墨烯被称为“黑金”，是“新材料之王”，科学家甚至预言石墨烯将“彻底改变21世纪”。

极有可能掀起一场席卷全球的颠覆性新技术新产业革命。

中文名石墨烯外文名Graphene 发现时间2004年主要制备方法机械剥离法、气相沉积法、氧化还原法、SiC外延法主要分类单层、双层、少层、多层（厚层）基本特性强度柔韧性、导热导电、光学性质应用领域物理、材料、电子信息、计算机等目录1 研究历史2 理化性质? 物理性质? 化学性质3 制备方法? 粉体生产方法? 薄膜生产方法4 主要分类? 单层石墨烯? 双层石墨烯? 少层石墨烯? 多层石墨烯5 主要应用? 基础研究? 晶体管? 柔性显示屏? 新能源电池? 航空航天? 感光元件? 复合材料6 发展前景? 中国? 美国? 欧洲? 韩国? 西班牙? 日本研究历史编辑实际上石墨烯本来就存在于自然界，只是难以剥离出单层结构。

石墨烯一层层叠起来就是石墨，厚1毫米的石墨大约包含300万层石墨烯。

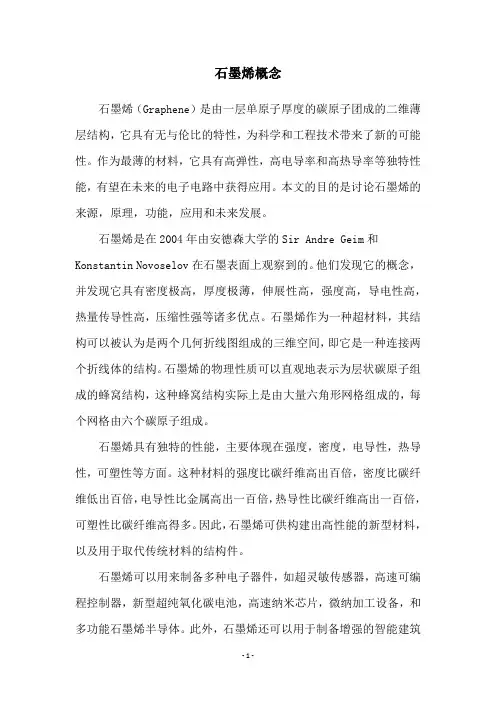

石墨烯概念石墨烯（Graphene）是由一层单原子厚度的碳原子团成的二维薄层结构，它具有无与伦比的特性，为科学和工程技术带来了新的可能性。

作为最薄的材料，它具有高弹性，高电导率和高热导率等独特性能，有望在未来的电子电路中获得应用。

本文的目的是讨论石墨烯的来源，原理，功能，应用和未来发展。

石墨烯是在2004年由安德森大学的Sir Andre Geim和Konstantin Novoselov在石墨表面上观察到的。

他们发现它的概念，并发现它具有密度极高，厚度极薄，伸展性高，强度高，导电性高，热量传导性高，压缩性强等诸多优点。

石墨烯作为一种超材料，其结构可以被认为是两个几何折线图组成的三维空间，即它是一种连接两个折线体的结构。

石墨烯的物理性质可以直观地表示为层状碳原子组成的蜂窝结构，这种蜂窝结构实际上是由大量六角形网格组成的，每个网格由六个碳原子组成。

石墨烯具有独特的性能，主要体现在强度，密度，电导性，热导性，可塑性等方面。

这种材料的强度比碳纤维高出百倍，密度比碳纤维低出百倍，电导性比金属高出一百倍，热导性比碳纤维高出一百倍，可塑性比碳纤维高得多。

因此，石墨烯可供构建出高性能的新型材料，以及用于取代传统材料的结构件。

石墨烯可以用来制备多种电子器件，如超灵敏传感器，高速可编程控制器，新型超纯氧化碳电池，高速纳米芯片，微纳加工设备，和多功能石墨烯半导体。

此外，石墨烯还可以用于制备增强的智能建筑材料，包括紫外线抗性，防火，和抗热和冷却等特性，以及纳米涂料，环境污染控制，气体储存，和液晶显示屏等应用。

未来，由于石墨烯本身独特的特性，它有望在各个领域得到更多的应用，如飞机和高空电子设备，无线电信号传输，智能能源系统，和更高效的电子电路等。

此外，石墨烯有望为解决复杂的物理问题提供解决方案，如价格和容量的优化，多功能领域的应用等。

综上所述，石墨烯是一种全新的材料，由于它具有强度，密度，电导性，热导性，可塑性等优势性质，它可以被广泛用于制备电子器件，增强智能建筑材料，纳米涂料，环境污染控制，气体储存，和液晶显示屏等应用。

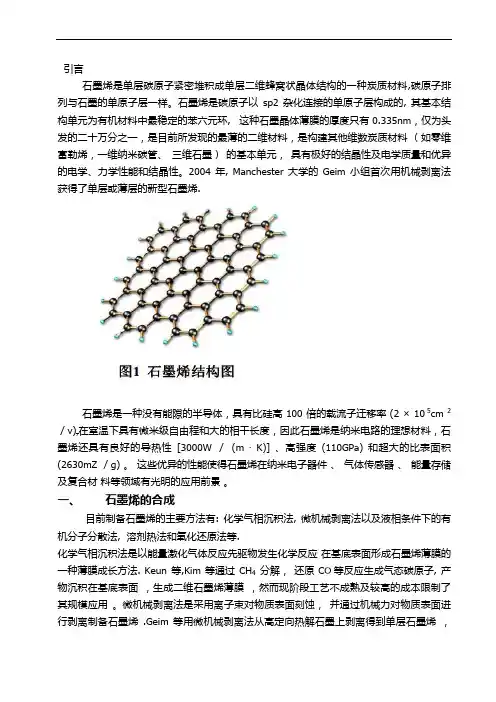

引言石墨烯是单层碳原子紧密堆积成单层二维蜂窝状晶体结构的一种炭质材料,碳原子排列与石墨的单原子层一样。

石墨烯是碳原子以sp2杂化连接的单原子层构成的, 其基本结构单元为有机材料中最稳定的苯六元环, 这种石墨晶体薄膜的厚度只有0.335nm，仅为头发的二十万分之一，是目前所发现的最薄的二维材料，是构建其他维数炭质材料（如零维富勒烯，一维纳米碳管、三维石墨）的基本单元，具有极好的结晶性及电学质量和优异的电学、力学性能和结晶性。

2004 年, Manchester 大学的Geim 小组首次用机械剥离法获得了单层或薄层的新型石墨烯.石墨烯是一种没有能隙的半导体，具有比硅高 100 倍的载流子迁移率 (2 × 10 5cm 2／v),在室温下具有微米级自由程和大的相干长度，因此石墨烯是纳米电路的理想材料，石墨烯还具有良好的导热性[3000W ／(m ·K)] 、高强度(110GPa) 和超大的比表面积(2630mZ ／g) 。

这些优异的性能使得石墨烯在纳米电子器件、气体传感器、能量存储及复合材料等领域有光明的应用前景。

一、石墨烯的合成目前制备石墨烯的主要方法有: 化学气相沉积法, 微机械剥离法以及液相条件下的有机分子分散法, 溶剂热法和氧化还原法等.化学气相沉积法是以能量激化气体反应先驱物发生化学反应在基底表面形成石墨烯薄膜的一种薄膜成长方法. Keun 等,Kim 等通过 CH4分解，还原 CO等反应生成气态碳原子, 产物沉积在基底表面，生成二维石墨烯薄膜，然而现阶段工艺不成熟及较高的成本限制了其规模应用。

微机械剥离法是采用离子束对物质表面刻蚀，并通过机械力对物质表面进行剥离制备石墨烯 .Geim 等用微机械剥离法从高定向热解石墨上剥离得到单层石墨烯，但由于工艺复杂制备的石墨烯产率低不能够满足工业化需求。

在一定程度上限制了规模化生产。

有机分子分散法是将石墨在有机溶剂中超声分散得到石墨烯的一种方法。

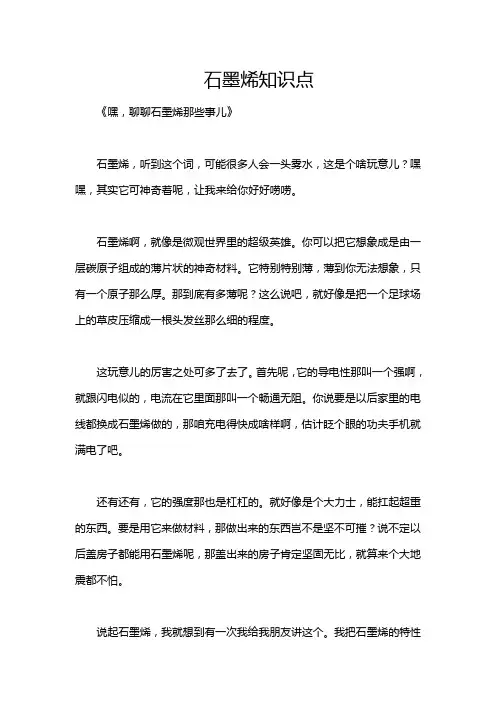

石墨烯知识点《嘿，聊聊石墨烯那些事儿》石墨烯，听到这个词，可能很多人会一头雾水，这是个啥玩意儿？嘿嘿，其实它可神奇着呢，让我来给你好好唠唠。

石墨烯啊，就像是微观世界里的超级英雄。

你可以把它想象成是由一层碳原子组成的薄片状的神奇材料。

它特别特别薄，薄到你无法想象，只有一个原子那么厚。

那到底有多薄呢？这么说吧，就好像是把一个足球场上的草皮压缩成一根头发丝那么细的程度。

这玩意儿的厉害之处可多了去了。

首先呢，它的导电性那叫一个强啊，就跟闪电似的，电流在它里面那叫一个畅通无阻。

你说要是以后家里的电线都换成石墨烯做的，那咱充电得快成啥样啊，估计眨个眼的功夫手机就满电了吧。

还有还有，它的强度那也是杠杠的。

就好像是个大力士，能扛起超重的东西。

要是用它来做材料，那做出来的东西岂不是坚不可摧？说不定以后盖房子都能用石墨烯呢，那盖出来的房子肯定坚固无比，就算来个大地震都不怕。

说起石墨烯，我就想到有一次我给我朋友讲这个。

我把石墨烯的特性说得那叫一个天花乱坠，就差没把它说成能上天入地了。

结果我这朋友一脸懵地看着我问：“这么牛的东西，那它能做啥好吃的不？”哎呀，把我给乐得呀，差点没笑岔气。

不过想想也是，对于普通人来说，可能更关心的是这些高科技玩意能不能跟日常生活挂上钩，能不能给我们带来点实实在在的好处。

其实啊，石墨烯离我们的生活并不遥远。

现在已经有很多研究在探索它在各个领域的应用了。

比如在电子设备方面，让我们的手机、电脑更薄更快；在能源方面，帮助我们开发更高效的电池；在医疗方面，说不定还能用来制造更先进的医疗器械呢。

总之，石墨烯就是个充满无限可能的玩意儿。

虽然它现在还没有完全走进我们的生活，但我相信，在不久的将来，它肯定会在各个领域大放异彩，改变我们的生活。

到时候，我们就可以美滋滋地享受石墨烯带来的便利啦。

所以啊，大家可别急，就慢慢等着看这个微观世界的超级英雄怎么在我们的生活里大显身手吧！。

石墨烯概念石墨烯概念概述•石墨烯是一种由碳原子组成的二维材料，具有出色的导电性和导热性。

•它是一种单层晶体结构，形如蜂窝状的碳原子排列。

基本结构•石墨烯由碳原子组成，每个碳原子与周围三个碳原子形成共价键。

•每个碳原子形成一个六边形，整个结构类似于蜂巢。

物理特性•导电性：石墨烯是一种优良的电导体，电子在其内可以以近乎无阻碍的方式传输。

•导热性：石墨烯具有出色的热导性能，是目前已知最好的热导体之一。

•强度：尽管单层石墨烯非常薄，但其强度却非常高，比钢材强度还要高出200倍。

应用领域•电子学：石墨烯作为导电材料，可以应用于新型电子器件的制造，如柔性电子产品、传感器等。

•能源领域：石墨烯可以应用于锂离子电池、超级电容器等，提高能源存储和转换效率。

•材料科学：石墨烯可以用于制备高强度、轻质的复合材料，广泛应用于航天航空等领域。

•生物医学：石墨烯在生物医学领域有广泛的应用潜力，如用于药物传递、生物传感器等。

研究进展•石墨烯的发现对科学界产生了深远的影响，并获得了诺贝尔奖。

•目前，研究人员正在不断探索石墨烯的性质、制备方法和应用领域，取得了许多重要的突破。

总结•石墨烯作为一种新兴的材料，具有许多独特的特性和广阔的应用前景。

•这一概念对科技进步和创新产生了重要的推动作用，未来石墨烯有望为我们的生活带来更多的便利和创新突破。

机械剥离法•通过使用胶带或其他黏附物来剥离石墨烯层，这种方法简单易行，但产量低。

化学气相沉积法•通过在金属衬底上加热并注入碳源气体，使其在高温下分解并在金属表面形成石墨烯层。

•这种方法适用于大面积石墨烯的合成，但需要高温环境和专业设备。

液相剥离法•在石墨烯表面涂覆化学物质，然后通过剥离或溶解基底来获得石墨烯。

•这种方法适用于制备单层或多层石墨烯，并可以控制其厚度和质量。

继电子束蒸发法•在待制石墨烯的表面蒸发有机物，形成碳膜，然后通过退火使其转化为石墨烯。

•这种方法适用于大规模石墨烯的制备，但需要专业设备和条件。

石墨烯研究报告一、引言石墨烯，一种由碳原子以 sp²杂化轨道组成六角型呈蜂巢晶格的二维碳纳米材料，自 2004 年被发现以来，因其独特的物理、化学和电学性质，在材料科学、物理学、化学、电子学等多个领域引起了广泛的研究兴趣。

二、石墨烯的性质（一）物理性质1、高强度石墨烯是目前已知强度最高的材料之一，其抗拉强度和弹性模量极高。

理论上，它可以承受比钢铁高约 100 倍的拉力。

2、高导电性其电子迁移率极高，比传统的硅材料快得多，这使得它在电子器件领域具有巨大的应用潜力。

3、高热导率石墨烯的热导率也非常出色，是优良的热传导材料。

（二）化学性质1、稳定性在常温常压下，石墨烯具有出色的化学稳定性。

2、可修饰性表面可通过化学方法进行修饰和功能化，以满足不同的应用需求。

三、石墨烯的制备方法（一）机械剥离法通过机械力从高定向热解石墨上剥离出石墨烯片层。

这种方法制备的石墨烯质量较高，但产量较低。

（二）化学气相沉积法（CVD）在高温下，让含碳气体在金属基底表面分解，从而生长出石墨烯薄膜。

CVD 法能够制备大面积、高质量的石墨烯薄膜，但成本相对较高。

（三）氧化还原法先将石墨氧化成氧化石墨，然后通过还原得到石墨烯。

这种方法成本较低，产量较大，但得到的石墨烯质量相对较差。

四、石墨烯的应用领域（一）电子学领域1、晶体管由于其高电子迁移率，有望取代传统的硅基晶体管，实现更小、更快、更节能的电子器件。

2、柔性电子设备可用于制造柔性显示屏、可穿戴设备等。

（二）能源领域1、电池在锂离子电池、超级电容器等方面有应用潜力，能够提高电池的充放电性能和循环寿命。

2、太阳能电池可提高太阳能电池的光电转换效率。

（三）复合材料领域1、增强聚合物复合材料能显著提高材料的强度、刚度和导电性。

2、金属基复合材料改善金属材料的力学性能和耐磨性能。

（四）传感器领域对气体、生物分子等具有高灵敏度的检测能力，可用于制造各种传感器。

五、石墨烯研究面临的挑战（一）大规模高质量制备虽然已经有多种制备方法，但实现大规模、高质量、低成本的石墨烯制备仍然是一个难题。
