高级维修电工资料

高级维修电工知识点电力在现代社会中起着重要的作用，而电工则是确保电力正常供应和处理电力故障的关键人员。

作为高级维修电工，他们需要掌握更深入、更复杂的电力知识以应对各种复杂的维修任务。

本文将就高级维修电工需要掌握的知识点展开讨论。

1. 电路故障诊断和维修电路故障诊断和维修是高级维修电工最重要的任务之一。

他们需要能够迅速准确地定位故障，并采取适当的措施进行修复。

他们需要熟悉各种电路元件的特性和工作原理，了解常见的故障类型和可能的原因。

同时，他们还需要熟悉使用各种测量仪器和工具，如万用表、示波器等，以帮助他们进行精确的测量和测试。

2. 电机维修与调试电机是很多电力设备的核心部件，高级维修电工需要掌握电机的维修与调试技术。

他们需要了解不同类型的电机的特性和工作原理，以及常见的故障类型和原因。

他们需要能够正确连接电机线路，并根据电机的性能要求进行调整和测试。

此外，他们还需要掌握电机维修过程中的安全注意事项，如正确使用绝缘材料和个人防护装备等。

3. 高压设备维修与维护高级维修电工还需要具备处理高压设备的能力。

他们需要了解高压设备的工作原理和维护要求，并能进行检修和维护工作。

他们需要熟悉高压设备的保护装置和安全措施，并能够正确操作和维护这些设备。

此外，他们还需要了解高压设备的故障处理方法和维修技术。

4. 电气安全知识作为高级维修电工，安全意识和知识是至关重要的。

他们需要了解各种电气安全标准和规范，并能正确操作各种安全装置和设备。

他们还需要了解电气事故的危害和防范措施，并能有效应对各种突发情况。

此外，他们还需要了解电气事故的调查和分析方法，以便从中总结经验教训，提高维修工作的质量和效率。

5. 新能源技术应用随着新能源技术的迅猛发展，高级维修电工还需要了解新能源技术的应用和维护。

他们需要熟悉太阳能发电系统、风力发电系统等新能源设备的原理和工作方式，以及维护和修理这些设备的方法。

他们还需要了解新能源设备的管理和控制系统，以保证新能源设备的正常运行和安全性。

高级维修电工_电工基础知识一、高级维修电工_电工基础知识(1)电阻率---又叫电阻系数或叫比电阻。

是衡量物质导电性能好坏的一个物理量，以字母ρ表示，单位为欧姆_毫米平方/米。

在数值上等于用那种物质做的长1米截面积为1平方毫米的导线，在温度20C时的电阻值，电阻率越大，导电性能越低。

则物质的电阻率随温度而变化的物理量，其数值等于温度每升高1C时，电阻率的增加与原来的电阻电阻率的比值，通常以字母α表示，单位为1/C。

2、电阻的温度系数----表示物质的电阻率随温度而变化的物理量，其数值等于温度每升高1C时，电阻率的增加量与原来的电阻率的比值，通常以字母α表示，单位为1/C。

3、电导----物体传导电流的本领叫做电导。

在直流电路里，电导的数值就是电阻值的倒数，以字母ɡ表示，单位为欧姆。

4、电导率----又叫电导系数，也是衡量物质导电性能好坏的一个物理量。

大小在数值上是电阻率的倒数，以字母γ表示，单位为米/欧姆_毫米平方。

5、电动势----电路中因其他形式的能量转换为电能所引起的电位差，叫做电动势或者简称电势。

用字母E表示，单位为伏特。

6、自感----当闭合回路中的电流发生变化时，则由这电流所产生的穿过回路本身磁通也发生变化，因此在回路中也将感应电动势，这现象称为自感现象，这种感应电动势叫自感电动势。

7、互感----如果有两只线圈互相靠近，则其中第一只线圈中电流所产生的磁通有一部分与第二只线圈相环链。

当第一线圈中电流发生变化时，则其与第二只线圈环链的磁通也发生变化，在第二只线圈中产生感应电动势。

这种现象叫做互感现象。

8 、电感----自感与互感的统称。

9、感抗----交流电流过具有电感的电路时，电感有阻碍交流电流过的作用，这种作用叫做感抗，以Lx表示，Lx=2πfL.10、容抗----交流电流过具有电容的电路时，电容有阻碍交流电流过的作用，这种作用叫做容抗，以Cx表示，Cx=1/12πfc。

11、脉动电流----大小随时间变化而方向不变的电流，叫做脉动电流。

高级维修电工考试知识点1.电是什么?答:有电荷存在和电荷变化的现象。

电是一种重要的能源。

2.什么叫电场?答:带电体周围形成的场,能传递带电体之间的相互作用。

3.什么叫电荷?答:物体或构成物体的质点所带的正电或负电。

4.什么叫电位?答:单位正电荷在某点具有的能量,叫做该点的电位。

5.什么叫电压它的基本单位和常用单位是什么?答:电路中两点之间的电位差称为电压。

它的基本单位是伏特。

简称伏,符号v,常用单位千伏(kv),毫伏(mv) 。

6.什么叫电流?答:电荷在电场力作用下的定向运动叫作电流。

7.什么叫电阻？它的基本单位和常用单位是什么?答:电流在导体中流动时,要受到一定的阻力,,这种阻力称之为导体的电阻。

它的基本单位是欧姆,简称欧,符号表示为Ω,常用的单位还有千欧( k Ω),兆欧(mΩ)8.什么是导体绝缘体和半导体?答:很容易传导电流的物体称为导体。

在常态下几乎不能传导电流的物体称之为绝缘体。

导电能力介于导体和绝缘体之间的物体称之为半导体。

9.什么叫电容它的基本单位和常用单位是什么?答:电容器在一定电压下储存电荷能力的大小叫做电容。

它的基本单位是法拉,符号为F,常用符号还有微法(MF),微微法拉(PF),1F=106MF=1012MMf(PF) 。

10.什么叫电容器?答: 储存电荷和电能(电位能)的容器的电路元件。

11.什么是电感它的基本单位和常用单位是什么?答:在通过一定数量变化电流的情况下,线圈产生自感电势的能力,称为线圈的电感量。

简称为电感。

它的常用单位为毫利,符号表示为H,常用单位还有毫亨(MH) 。

1H=103MH12.电感有什么作用?答:电感在直流电路中不起什么作用,对突变负载和交流电路起抗拒电流变化的作用。

13.什么是容抗什么是感抗什么是电抗什么是阻抗他们的基本单位是什么?答:电容在电路中对交流电所起的阻碍作用称为容抗。

电感在电路中对交流电所起的阻碍作用称为感抗。

电容和电感在电路中对交流电引起的阻碍作用总称为电抗。

维修电工高级工复习资料一、 选择题1基尔霍夫电流定律的内容是任一瞬间流入节点上的电流（A ）为零。

A 代数和B 和C 代数差D 差 2三条或三条以上支路的连接点称为（C ）。

A 接点B 结点C 节点D 拐点 3应用基尔霍夫电压定律时必须首先标出电路各元件两端电压或流过元件的电流方向以及确定（C ）。

A 回路数目B 支路方向C 回路绕行方向D 支路数目 4基尔霍夫电压定律所确定的是回路中名部分（B ）之间的关系。

A 电流B 电压C 电位D 电势 5叠加原理为由多个电源组成的（C ）电路中任何一个支路的电流（或电压）等于各个电源单独作用在此支路中所产生的电流（或电压）的代数和。

A 交流B 直流C 线性D 非线性 6叠加原理不适用于（D ）的计算。

A 电压B 电流C 交流电路D 功率 7任何一个（C ）网络电路可以用一个等效电压源来代替。

A 有源B 线性C 有源二端线性D 无源二端线性 8将有源二端线性网络中所有电源均除去之后两端之间的等效电阻称等效电压源的（B ）。

A 电阻B 内电阻C 外电阻D 阻值+ 9 R 、C 串联电路中输入宽度为t p 的矩形脉冲电压若想使R 两端输出信号为尖脉冲波形则t p 与时间常数τ的关系为（A ）。

A t p 》τ B t p 《τ C t p=τ D t p 〈τ10 把星形网络变换为等值的三角形网络时（B ）。

A 节点数增加了一个独立回路数减少了一个B 节点数减少了一个独立回路数增加一个C 节点数与独立回路数都没有改变节点数与独立回路数都增加 11R 、L 、C 串联电路发生串联谐振时电路性质呈（C ）性。

A 电感B 电容C 电阻D 电阻和电感 12在R 、L 、C 串联交流电路中当发生谐振时外施电压U 与电阻上的电压U R 之间的关系是（B ）。

A U ﹥R U B U=U R C U ﹤R U D U =R U 13关于R 、L 、C 串联交流电路叙述错误的是（D ）。

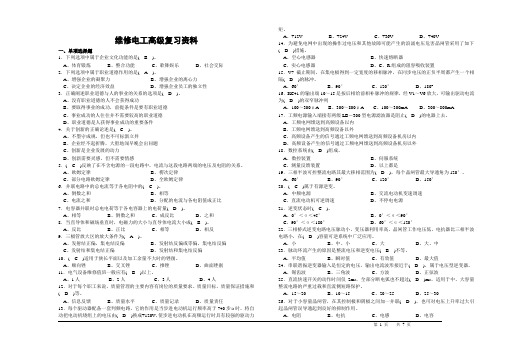

维修电工高级复习资料一、单项选择题1．下列选项中属于企业文化功能的是(B)。

A、体育锻炼B、整合功能C、歌舞娱乐D、社会交际2．下列选项中属于职业道德作用的是(A)。

A、增强企业的凝聚力B、增强企业的离心力C、决定企业的经济效益D、增强企业员工的独立性3．正确阐述职业道德与人的事业的关系的选项是(D)。

A、没有职业道德的人不会获得成功B、要取得事业的成功，前提条件是要有职业道德C、事业成功的人往往并不需要较高的职业道德D、职业道德是人获得事业成功的重要条件4．关于创新的正确论述是(C)。

A、不墨守成规，但也不可标新立异B、企业经不起折腾，大胆地闯早晚会出问题C、创新是企业发展的动力D、创新需要灵感，但不需要情感5．(C)反映了在不含电源的一段电路中，电流与这段电路两端的电压及电阻的关系。

A、欧姆定律B、楞次定律C、部分电路欧姆定律D、全欧姆定律6．并联电路中的总电流等于各电阻中的(C)。

A、倒数之和B、相等C、电流之和D、分配的电流与各电阻值成正比7．电容器并联时总电电荷等于各电容器上的电荷量(D)。

A、相等B、倒数之和C、成反比D、之和8．当直导体和磁场垂直时，电磁力的大小与直导体电流大小成(B)。

A、反比B、正比C、相等D、相反9．三极管放大区的放大条件为(A)。

A、发射结正偏，集电结反偏B、发射结反偏或零偏，集电结反偏C、发射结和集电结正偏D、发射结和集电结反偏10．(C)适用于狭长平面以及加工余量不大时的锉削。

A、顺向锉B、交叉锉C、推锉D、曲面锉削11．电气设备维修值班一般应有(B)以上。

A、1人B、2人C、3人D、4人12．对于每个职工来说，质量管理的主要内容有岗位的质量要求、质量目标、质量保证措施和(D)等。

A、信息反馈B、质量水平C、质量记录D、质量责任13．每个驱动器配备一套判频电路，它的作用是当步进电动机运行频率高于740步/s时，将自动把电动机绕组上的电压由(D)换成+120V，使步进电动机在高频运行时具有较强的驱动力矩。

维修电工高级技师复习资料职业技能鉴定复习资料维修电工高级技师重庆市职业技能鉴定指导中心维修电工高级技师理论知识一. 填空题1. 直导体相对于磁场运动而切割磁力线时，在导体中将产生感应电动势。

当导体运动方向和磁力线平行时，导体两端的感应电动势为_______________。

2. 变压器过载运行时的效率_______________负载运行时的效率。

3. 有一台三相异步电动机，其铭牌上标有Y―160M-4，额定功率11kW，额定转速1460r/min，则它的额定输出转矩为_______________Nm。

4. 在电流的周围存在磁场，这种现象称为电流的磁效应。

通电导体产生的磁场方向可以用_______________判断。

5. 触电救护的第一步是使触电者_______________。

6. 漏电保护的作用：一是当电气设备（或线路）发生漏电或接地故障时，能在人尚未触及之间切断电源；二是当人触及带电体时，能在_______________s内切断电源。

7.职业道德是指从事某种职业的人员在工作和劳动过程中所应遵守的与其职业活动紧密联系的_______________和原则的总和。

8. 自感电动势的大小正比于本线圈中电流的_______________。

9. 电子电路中设置静态工作点的目的是_______________。

10. 凡工作地点狭窄，工作人员活动困难，周围有大面积接地导体或金属构架，因而存在高度触电的危险场所应采用_______________V的安全电压。

11. 将电气设备在正常情况下不带电的金属外壳或构架与供电系统中的中性线连接，称为_______________。

它适合于三相四线制. 中性线直接接地的系统，但中线必须可靠接地。

12. 并励直流电动机的制动应选用_______________电磁铁。

13. 西门子*****控制系统中的标准系统软件含有车床. _______________两种类型的装置。

维修电工中级第一章电工基础第一节基尔霍夫定律一、基尔霍夫电流定律二、基尔霍夫电压定律第二节复杂电路的分析方法一、支路电流法二、叠加原理第三节戴维南定理一、有源二端网络二、戴维南定理第四节电流源与电压源的等效变换一、电压源二、电流源三、电流源与电压源的等效变换第五节磁路与磁路欧姆定律一、磁路二、磁路欧姆定律三、电磁铁第六节电阻、电感、电容串联的交流电路一、备元件端电压之间的关系二、电流与总电压的数量关系三、电流与总电压的相位关系四、电路的功率和功率因数五、串联谐振第七节感性负载和电容的并联交流电路一、电路分析二、电路的性质三、并联谐振电路第八节提高功率因数的意义和方法一、提高功率因数的意义二、提高功率因数的主要方法第九节符号法一、正弦交流电的表示方法二、复数的概念三、正弦交流电的复数表示四、欧姆定律的复数形式第二章电子技术基础第一节晶体三极管放大电路一、放大电路的用途、分类、要求二、低频电压放大电路三、放大电路静态工作点的稳定第二节放大电路的反馈一、反馈的概念二、交流负反馈的类型(组态)三、负反馈对放大电路性能的影响第三节正弦波振荡电路一、LC正弦波振荡电路二、RC正弦波振荡电路第四节功率放大电路一、对功率放大器的要求二、功率放大器的输出功率和效率三、功率放大器的三种工作状态四、0CL功率放大电路五、OTL功率放大电路第五节直流稳压电源一、整流电路二、滤波电路三、稳压电路四、集成稳压电路第六节晶闸管及其应用一、晶闸管的结构二、晶闸管的特性三、晶闸管的工作原理四、晶闸管极性及好坏的判别五、晶闸管的应用六、单结晶体管第七节单相半控直流调速电机电路安装与调试第三章电工仪器仪表第一节功率表一、电动式测量机构二、功率表及功率表的测量三、三相有功功率的测量四、三相无功功率的测量第二节直流电桥的使用一、直流单臂电桥二、直流双臂电桥三、QJ23型便携式直流单臂电桥及其使用方法四、QJ42型直流双臂电桥及其使用方法第三节示波器一、示波器简介二、CA8020系列双踪四线示波器及其使用第四章变压器与电机第一节变压器的工作原理与构造一、变压器的用途二、变压器的工作原理三、变压器的构造第二节三相变压器一、三相变压器绕组的连接二、三相变压器绕组的极性和接线组别三、变压器的技术数据及铭牌值第三节电力变压器的抽芯检查与安装一、抽芯检查前的准备工作二、芯部检查的程序和方法三、变压器的安装四、变压器检修和安装后的验收五、变压器的维修(小修)第四节几种特殊用途的变压器一、自耦变压器二、仪用互感器三、电焊变压器第五节同步电机一、同步电机的构造二、同步电动机的工作原理三、励磁对同步电动机运行的影响四、同步电动机的启动第六节直流电机一、直流电机的用途和构造二、直流电机的基本原理三、直流电机绕组元件中的电流换向问题四、直流电机按励磁方式分类五、直流电动机的工作原理六、并励电动机的机械特性七、串励电动机的机械特性八、直流电动机的维修第七节单相串励电动机一、工作原理二、机械特性三、单相串励电动机的维护第八节电机与变压器的试验一、直流电机的试验二、三相异步电动机的试验三、电力变压器试验第九节电机常见故障及其维修一、交流电动机常见故障与处理二、直流电机常见故障及维修第十节变压器常见故障及其维修第五章电力拖动控制线路第一节三相异步电动机的制动控制线路一、电磁抱闸制动二、反接制动三、能耗制动第二节三相异步电动机的调速控制线路第三节直流电动机的控制线路第四节同步电动机的控制线路一、三相同步电动机的启动控制线路二、三相同步电动机的制动控制线路第五节电力拖动控制线路技能训练一、三相异步电动机的制动二、双速电动机控制模拟电路的安装调试三、三速电动机控制模拟电路的安装及测试四、并励直流电动机正反转控制线路的安装五、三相同步电动机异步启动控制线路的安装第六章常用生产机械的电气控制原理与维修第一节工业机械电气设备维修的一般要求和方法一、工业机械电气设备维修的一般要求二、一般机械设备电气线路的测绘方法三、工业机械电气设备维修的一般方法第二节车床电气控制线路第三节 Z3050摇臂钻床电气控制线路第四节磨床电气控制线路一、M7130平面磨床电气控制线路二、M1432A万能外圆磨床电气控制线路第五节 X62w万能铣床电气控制线路一、X62w万能铣床的主要结构及运动形式二、X62W万能铣床电力拖动的特点及控制要求三、X62w万能铣床电气控制线路分析第六节 T68型镗床的电气控制电路及常见故障分析一、概述二、基本结构三、电气控制特点四、电气控制线路分析五、电气线路常见故障分析第七节机械电气设备维修技能训练一、CA6140车床电气控制线路的检修二、Z3050摇臂钻床电气控制线路的故障检修三、M7130型平面磨床电气控制线路的检修四、M1432A型万能外圆磨床电气控制线路的检修五、X62w万能铣床电气控制线路的检修第七章可编程控制器应用第一节基础知识一、可编程控制器的基本组成二、编程元件三、可编程控制器的基本控制原理及工作过程四、可编程控制器控制与继电器控制的异同五、可编程控制器的主要性能指标及其分类第二节基本逻辑指令和梯形图编程一、基本逻辑指令二、梯形图的编程规则和技巧第三节简易编程器及其使用一、FX—20P—E手持式编程器的组成二、FX—20P—E手持式编程器的操作第四节基本指令编程应用实例维修电工高级第一章电子技术的应用第一节模拟电子技术一、集成运算放大电路二、线性集成稳压电源三、开关稳压电源第二节数字电子技术一、集成门电路二、组合逻辑电路三、时序逻辑电路四、数字电路的设计方法第二章电力电子技术的应用第一节电力电子器件一、功率晶体管（gtr）二、门极关断（gto）晶闸管三、功率场效应晶体管（mosfet）第二节晶闸管整流电路一、三相半波可控整流电路二、三相桥式整流电路第三节逆变电路一、有源逆变电路二、无源逆变电路三、中高频电源第三章机床电气控制电路的安装和维修第一节x62w型万能铣床电气控制电路一、x62w型万能铣床电气控制电路分析二、x62w型万能铣床常见电气故障的分析与检修第二节t68型卧式镗床电气控制电路一、t68型卧式镗床电气控制电路分析二、t68型卧式镗床常见电气故障的分析与检修第三节15/3t桥式起重机电气控制电路一、控制器简介二、15/3t桥式起重机的电气控制电路分析三、15/3t桥式起重机常见电气故障的分析与检修第四节b2012a型龙门刨床电气控制系统一、生产工艺对电气控制系统的要求二、b2012a型龙门刨床电气控制系统的组成三、b2012a型龙门刨床电气控制电路的分析四、b2012a型龙门刨床电气控制电路故障的分析与检修第四章可编程序控制器技术的应用第一节可编程序控制器概述一、plc的特点及应用二、plc的组成与控制原理三、使用plc的注意事项四、plc的维修与故障诊断五、常用程序设计方法第二节fx系列plc简介一、fx系列plc的硬件结构二、fx系列plc的主要技术指标及外部接线三、fx系列plc内部编程元件第三节fx系列plc指令系统及编程方法一、基本指令的应用二、fx系列plc步进指令及状态编程三、fx系列plc的功能指令第四节可编程序控制器应用实例一、三相异步电动机的控制二、自动送料装车控制第五节plc改造j1—460型卧式车床电气控制系统一、j1—460型卧式车床电气控制原理分析二、用plc改造j1—460型卧式车床继电器控制系统的步骤三、plc改造中对若干技术问题的处理四、使用plc进行电气控制系统改造实例第五章机床电气图的测绘第一节复杂机械设备电气控制原理图的识读与分析一、复杂机械设备电气控制系统的分类二、复杂电气控制原理图的识读和分析三、典型电气控制原理图读图和分析应用实例第二节机床电气图的测绘方法第三节典型机床电气线路的测绘一、m7130型平面磨床电气线路的测绘二、m1432a型万能外圆磨床电气线路的测绘三、z3050型摇臂钻床电气线路的测绘四、x62w型万能铣床电气线路的测绘第六章交直流传动系统的应用第一节直流调速基础知识一、自动控制基本概念二、转速负反馈直流调速系统三、电压负反馈加电流正反馈直流调速系统四、自动调速系统的限流保护——电流截止负反馈五、速度、电流双闭环调速系统六、脉宽调制调速技术第二节交流调速技术及应用一、交流调压调速系统二、串级调速系统三、变频调速技术第三节步进电动机及驱动系统的应用一、步进电动机的结构与工作原理二、步进电动机的驱动电源三、步进电动机应用举例四、步进电动机驱动系统的常见故障与维修方法技能要求试题一、继电．接触式控制电路的设计、安装和调试二、继电．接触式控制电路的大型设备局部电气电路的检修三、继电-接触式控制设备的电气电路测绘四、电动机的安装、接线与调试五、配电系统中DW系列断路器的选用及故障排除六、用PLC改造继电一接触式控制电路，并进行设计、安装和调试七、用PLC进行控制电路的设计，并进行模拟安装与调试八、用变频器改造三相异步电动机正反转两地控制的控制电路，并进行设计、安装与调试九、模拟及数字电子电路的安装与调试十、电子电路的检测与调试十一、晶体管特性图示仪的使用与维护十二、电子电路的测绘十三、培训指导。

高级维修电工理论培训教材§1．半导体三极管：一．基本结构：三层半导体（N、P、N或P、N、P）；三个电极（基极B、发射极E和集电极C）；两个PN结（发射结、集电结）。

1．类别：按频率可分为：高频管和低频管按功率可分为：大功率管、中功率管和小功率管按半导体材料可分为：硅管和锗管按结构可分为：NPN型和PNP型。

目前国产的NPN型多为硅管（3D系列），PNP型多为锗管（3A系列）。

2．放大器中晶体管的三种接线方式：以NPN型为例（1）共发射极接法：将发射极作为输入与输出的公共端。

如下图（a）（2）共集电极接法：将集电极作为输入与输出的公共端。

如下图（b）（3）共基极接法：将基极作为输入与输出的公共端。

如下图（c）三种接法的性能比较见P.31表3-13．特性曲线：（1）输入特性曲线：是当集电极—发射极电压U CE为常数时，基极回路中基极电流I B与基极—发射极电压U BE之间的关系曲线。

即： I B＝f(U BE)|U CE=C 如下图（a）所示：从图（a）中可以看出：三极管的输入特性曲线也有一段死区，只有在发射结电压大于死区电压时，三极管才会导通，出现I B，硅管的死区电压约为0.5～0.6V，锗管的死区电压约为0.2～0.3V。

导通后，在正常工作情况下，NPN型硅管的发射结电压U BE＝0.6～0.7V，PNP型锗管的发射结电压U BE＝-0.2～-0.3V。

（2）输出特性曲线：是当基极电流I B为常数时，集电极回路中集电极电流I C与集电极—发射极电压U CE之间的关系曲线。

即I C＝f(U CE)|I B=C 如上图（b）所示。

在不同的I B下可以得到不同的曲线，所以三极管的输出特性曲线是一曲线族。

在输出特性曲线上可以划分三个区域：1°截止区：I B＝0以下的区域。

对NPN型硅管而言，当U BE＜0.5V时即已开始截止。

为了截止可靠，常使U BE≤0，此时集电结和发射结都处于反向电压下，称为反向偏置。

技能操作内容一、PLC控制设计、编程、调试40%二、电机或电路查故障40%三、示波器测脉冲周期10%四、电路故障检修培训指导10%（以下是培训指导讲稿内容，用把下面的主要内容写在作业纸上2~3页）X62W型万能镜床故障检修培训指导步骤1：掌握X62W型万能统床的功能、操作方法，掌握电路的工作原理。

步骤2：故障检修首先检查三相电源、控制电源是否正常（各熔断器）步骤3：在三相电源、控制电源是否正常条件下，按下列介绍：主轴、工作台、冷却泵的相关功能，逐一操作、检查相应的接触器、电动机动作（检查对应的回路排除故障）。

X62W型万能统床示意图X62W型万能统床的电气控制电路如图所示(图不要画；下面【】中的内容个人根据需要不一定写)一.主电路主电路中共有3台电动机。

M1是主轴电动机，M2是工作台进给电动机，M3是冷却泵电动机。

M1是通过转换开关SA3与接触器KM1来进行正、反转控制【具有瞬时冲动和制动控制;并通过机械机构进行变速】； M2能进行正、反转控制及快慢速控制和限位控制，【并通过机械机构使工作台能进行上下、左右、前后6个方向的改变。

对M3只进行正转控制】。

二. 控制控制电路1主轴电动机M1的控制电路：SB1和SB2是两地控制的起动按钮，SB5和SB6是两地控制的停止按钮。

KM1是主辐电动机的起动接触器，YCl是主轴制动用的电破离合器。

SQ1是主轴变速冲动行程开关，【主轴电动机是通过弹性联轴器和变速机构的齿轮传动链来传动的，可使主轴获得18级不同的转速(30～l500r/min)】（1 )主轴电动机Ml起动:起动前先合上电源开关QS1，再把主轴换向转换开关SA3扳到主轴所需要的旋转方向，然后按下起动按钮SBI (或SB2) ，接触器KMI的线圈获电吸合， KM1主触头闭合，主轴电机Ml起动，同时接触器KM1的辅助常开触头闭合，为工作台进给电路提供了电源。

（2)主轴电动机M1停车制动:当需要主轴电动机Ml停转时，按停止按钮SB5 (或SB6) ，接触器KM1线圈断电释放，主轴电动机Ml断电后惯性运转。
