浅谈风力发电机组故障处理与运维措施摘要：风力发电机组在日常使用的过程中，我们必须要对其进行有效的控制管理，以避免在使用的过程中受到各方面因素的影响而出现质量问题，从而导致风力发电机组的工作性能受到了严重的影响。
为此我们就应该对风力发电机组故障产生的原因进行分析，从而采用相应的技术手段来对其进行处理，以确保风力发电机组的正常运行。
关键词：风力发电机组；故障处理；运维策略1、风力发电的概述在当前我国社会经济发展的过程中，风力放电已经得到了人们的广泛应用，其工作原理主要是通过风力资源来对带动发电设备的运转，从而将风能转变为机械能，再将机械能转化为电能，这样不仅很好的满足了人们的用电需求，还符合当前我国社会经济可持续发展的相关标准，促进我国社会经济建设。
近年来，从当前我国风力发电行业发展的实际情况来看，其建设规模也在不断的扩大，这就为我国构建社会主义和谐社会打下了扎实的基础。
不过其风力发电机组在实际使用的过程中存在着许多的故障问题，这就对风力发电机组的正常运行有着严重的影响，为此我们就像对其故障问题产生的原因进行分析，采用相应的技术手段来对其进行处理，使其工作性能得到有效的保障[1]。
2、风力发电机组故障特征分析针对风力发电机组在恶劣的工作环境和复杂的系统中极易发生设备失效、甚至发生事故的原因，通过对相关文献的分析，得出其故障特征主要有：2.1区域性风能发电机组具有高度的复杂性，所涉及的系统种类繁多，其故障特征也各不相同。
这些故障因其所处的系统区域、原因和处理方式各有差异，表现出了很大的区域性特征，对维护人员的技术和经验提出了更高的要求。
2.2关联性风力发电机系统的各个子系统运行过程中也存在着很强的关联性，生产过程中需要各系统的共同配合完成。
因此区域性的系统故障同样存在关联关系，系统故障会相互影响，甚至由一些小故障会引发其他系统的严重事故。
2.3延迟显示根据风能发电机组的工作特性，其运行过程中出现的故障并不能马上反映出来，并且具有很强的滞后性。

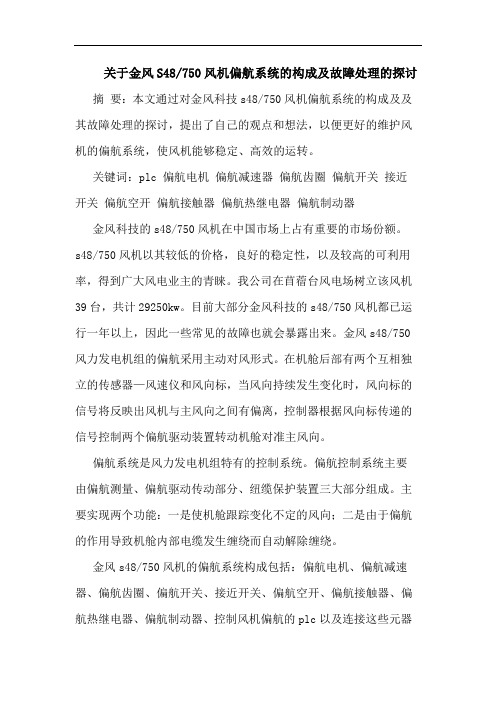

关于金风S48/750风机偏航系统的构成及故障处理的探讨摘要：本文通过对金风科技s48/750风机偏航系统的构成及及其故障处理的探讨，提出了自己的观点和想法，以便更好的维护风机的偏航系统，使风机能够稳定、高效的运转。
关键词：plc 偏航电机偏航减速器偏航齿圈偏航开关接近开关偏航空开偏航接触器偏航热继电器偏航制动器金风科技的s48/750风机在中国市场上占有重要的市场份额。
s48/750风机以其较低的价格，良好的稳定性，以及较高的可利用率，得到广大风电业主的青睐。
我公司在苜蓿台风电场树立该风机39台，共计29250kw。
目前大部分金风科技的s48/750风机都已运行一年以上，因此一些常见的故障也就会暴露出来。
金风s48/750风力发电机组的偏航采用主动对风形式。
在机舱后部有两个互相独立的传感器—风速仪和风向标，当风向持续发生变化时，风向标的信号将反映出风机与主风向之间有偏离，控制器根据风向标传递的信号控制两个偏航驱动装置转动机舱对准主风向。
偏航系统是风力发电机组特有的控制系统。
偏航控制系统主要由偏航测量、偏航驱动传动部分、纽缆保护装置三大部分组成。
主要实现两个功能：一是使机舱跟踪变化不定的风向；二是由于偏航的作用导致机舱内部电缆发生缠绕而自动解除缠绕。
金风s48/750风机的偏航系统构成包括：偏航电机、偏航减速器、偏航齿圈、偏航开关、接近开关、偏航空开、偏航接触器、偏航热继电器、偏航制动器、控制风机偏航的plc以及连接这些元器件的线缆。
金风s48/750风机的偏航故障，主要有左、右偏开关动作和偏航电机过载。
一、左、右偏开关动作风机在运行过程中，由于风向的不确定性，风机叶轮会不停的对风，从而使叶片始终处在主风向上。
这样风能就一直能够通过主轴传递给发电机。
因此风机内的电缆也会随着机舱的转动而缠绕，解缆系统是当主回路电缆发生缠绕时根据plc发出的信号自动解缆。
解缆系统分为根据plc设定值的自动解缆和偏航开关控制的安全链保护两种。

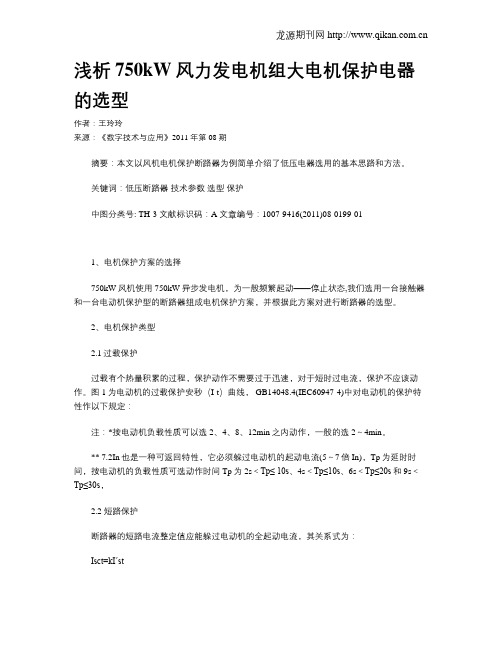

浅析750kW风力发电机组大电机保护电器的选型作者：王玲玲来源：《数字技术与应用》2011年第08期摘要：本文以风机电机保护断路器为例简单介绍了低压电器选用的基本思路和方法。
关键词：低压断路器技术参数选型保护中图分类号: TH-3 文献标识码：A 文章编号：1007-9416(2011)08-0199-011、电机保护方案的选择750kW风机使用750kW异步发电机，为一般频繁起动——停止状态,我们选用一台接触器和一台电动机保护型的断路器组成电机保护方案，并根据此方案对进行断路器的选型。
2、电机保护类型2.1过载保护过载有个热量积累的过程，保护动作不需要过于迅速，对于短时过电流，保护不应该动作。
图1为电动机的过载保护安秒（I-t）曲线， GB14048.4(IEC60947-4)中对电动机的保护特性作以下规定：注：*按电动机负载性质可以选2、4、8、12min之内动作，一般的选 2～4min。
** 7.2In也是一种可返回特性，它必须躲过电动机的起动电流(5～7倍In)，Tp为延时时间，按电动机的负载性质可选动作时间Tp为2s＜Tp≤ 10s、4s＜Tp≤10s、6s＜Tp≤20s和9s＜Tp≤30s，2.2 短路保护断路器的短路电流整定值应能躲过电动机的全起动电流，其关系式为：Isct=kIˊst式中Isct——断路器短路电流整定值。
K——可靠系数，考虑了电动机起动电流的误差和断路器瞬时电流的误差，对于塑壳断路器，k一般可取1.2Iˊst——全起动电流，也称尖峰电流。
2.3 电动机的断相保护如果被保护的电动机的定子绕组是星型连接，断相运行时，一般说未断的两相电流会增大。
由于电压的不平衡，会引起线电流的不平衡，至少有一相电流增大。
因是星型连接，选用三极电动机保护型的断路器是能够起到有效的保护的。
如果电动机的定子绕组为三角形连接，绕组断了一相，此时就出现：I2=I3=Iph ——Iph为相电流I1=√3Iph可以看到，有一相电流与未断线前是一样的，因此，可以选用一般的三极断路器来保护。
国产电控故障分析及检修国产电控系统以可编程控制器为控制内核，是以西门子CPU315和EM277,EM224，EM231等通过DP总线结构组网构成，中文操作界面，国产电控将风机的故障分为96条，系统检测不同部件的输入量，输出量信号，反馈信号等，与系统内编程设定值比较，输出并控制风机作相应动作反应，不满足条件时，系统报相应故障。
金风S43/600风力机组控制结构如图所示：下面将国产电控故障一一列举：1：扭缆开关此故障是风机安全链中的扭缆开关触点由常闭变为常开，造成安全链断，风机系统报扭缆开关动和安全链断故障，通过察看故障堆栈可以清楚看到故障的先后顺序。
该故障发生在系统没有收到正确的偏航解缆信号，原因有：1)偏航计数器设置错误当左向扭缆时，左偏开关动，此时风机因该右解缆，如继续左向偏航则扭缆开关动，安全链断。
2)扭缆开关损坏或接入开关的线开路，系统报扭缆开关，安全链断。
如图：故障处理方法：上风机检查是否真的扭缆，如扭缆开关拉动，检查偏航计数器各触点的位置及设置，重新调整并手动偏航解缆。
如无扭缆；则全面检查扭缆开关及偏航计数器的情况。
安全链重新上电，检查是否报扭缆开关动故障。
2：叶轮过速开关风机报此故障有电控和液压两方面的原因，当风机的叶轮转速超过计算机设定的上限值时，即在大电机状态叶轮转速超过30rpm时报叶轮过速。
另外风机在运行过程中，当叶轮转速达到一定程度时，叶尖油路压力达到压力开关（11.3）的整定值，（11.3）的整定值为100bar，（11.3）为叶尖压力高开关。
压力开关动作，风机执行紧急刹车，同时报告“叶轮过速”故障。
如果上述两种方法均未执行动作的情况下，离心力作用使叶尖压力达到防爆膜破裂压力，防爆膜被冲破，通过防爆膜执行叶轮过速保护。
即防爆膜是最后一道屏障。
冲破防爆膜，叶尖油路压力释放，叶尖甩出，风机执行正常停机，同时报“叶尖压力低”故障如图：叶轮转速发电机转速故障处理方法：首先因查看运行记录在报叶轮轮速故障时，风机是否遇到强阵风，如对应有大风记录此时电网不足以将电机转速拖住，导致叶轮叶轮转速增高，这种情况可以使风机正常使用。
浅析风力发电设备运维存在的问题与改进措施发布时间：2021-05-25T10:32:29.110Z 来源：《科学与技术》2021年5期作者：范锋[导读] 我国在经济发展的进程中非常注重新技术和新设备的创新和应用，尤其是在风力发电产范锋新疆金风科技股份有限公司新疆乌鲁木齐 830016摘要：我国在经济发展的进程中非常注重新技术和新设备的创新和应用，尤其是在风力发电产业，依靠先进的设备和技术，降低运营成本，不断提高运行效率。
一个风电投资项目，除了质量优良的发电设备做保障，还需要风电场全生命周期的度电成本优化，在设备运维、保养等方面，加强科学管理，加大科技创新，不断开展更深层次的研究工作，使风力发电设备在额定运转时期内发挥最佳性能。
关于风力发电设备运维和检修存在的问题及其问题产生的主要原因等必须结合风场实际开展具体化分析，并研究制定出问题的解决方案和有效的管理措施。
关键词：风力发电；设备运维；问题与改进引言风电场中电气设备主要包括以下领域:发电机组；二是箱式变压器，三是电路。
4是主变压器；5是适当的控制。
今天，我国发电的一项重大任务是正确维护和管理这些设备。
这些是风电场电气设备常见的问题，例如b .由于过热或机械摩擦或叶片厂损坏或尺寸误差，故本文主要分析分析我国风电机组运行过程中的运行维护，指出相关人员获得相应的参考价值。
1风力发电设备运维中存在的常见问题以及主要诱因1.1投入的运维资金不足我国风电平价上网时代的到来，使得企业更加追求优质设备和低成本投入。
风力发电项目全生命周期主要是项目投资开发、风场工程建设和设备安装、生产运维三个阶段。
在项目投资预算确定的前提下，项目竣工投产后，生产运维的管理水平和工作效率直接决定了项目的效益。
然而，由于前期风资源开发、风电场建设以及设备采购的资金投入巨大，以及生产运行阶段不确定因素的出现，都会造成运维资金不足的问题，从而影响运维工作不能顺利实施，结果带来风机故障率高，停机成本增加，运行效率低，发电量少，企业效益下降。
浅析金风S48/750KW风力发电机SVC系统的调试摘要：本文主要对苜蓿台风电场39台金风S48/750KW风力发电机SVC系统做简单的介绍和SVC的调试注意的事项做一个说明以及对SVC的典型故障做一个分析，为我场SVC的运行与维护打下基础。
关键词：SVC 无功补偿电容器一．金风S48/750KW风机的SVC系统金风S48/750KW风机上配置的SVC属于就地端补偿方式的动态无功发生装置，在风机上采用“一机一补”的形式，SVC的补偿容量为380kVar，动态响应时间为16ms，该系统可以实现风机全功率段无功需求的精准、无暂态平滑补偿。
电力系统运行的经济性和电能质量与无功功率有重大的关系。
无功功率是电力系统中一种不可缺少的功率。
大量的感性负荷和电网中的无功功率损耗，要求系统提供足够的无功功率，否则电网电压将下降，电能质量得不到保证。
同时，无功功率的不合理分配，也将造成线损增加，降低电力系统运行的经济性。
无功功率从何而来？显然，发电机提供的无功功率相对负荷和电网对无功功率的需求来说只是“杯水车薪”，仅仅依靠发电机提供无功功率也是极不经济的。
无功功率最主要的来源是利用各种无功功率补偿（以下简称无功补偿）设备在电力系统的各个环节进行无功补偿。
因此，无功补偿是电力系统的重要组成部分，它是保证电能质量和实现电力系统经济运行的基本手段。
低电压电力用户量大面广，其负荷的功率因数又大都比较低，因此，在低压电网中进行无功功率的补偿是整个电力系统无功补偿的重要环节。
低压电网的无功补偿主要采用并联电容器进行，它包括固定电容器（FC）补偿和自动投切电容器的动态补偿以及两者混合的补偿方式。
电力负荷是随时变化的，所需要的无功功率也是随时变化的，为了维持无功平衡没要求无功补偿设备实行动态补偿，即要根据无功负荷的变化及时投切电容器。
以往的低压动态无功补偿设备以机械开关（接触器）做为电容器的投切开关，机械开关不仅动作速度慢，而且会产生诸如涌流冲击、过电压、电弧重燃等现象，开关本身和电容器都容易损坏。
金风S48/750kW风力发电机组通讯故障的诊断方法姓名：何立靖专业：计算机入职时间：2007年04月08日部门：工程部摘要金风S48/750kW风力发电机组电控系统类故障在风机故障中较为常见，文章对电控系统类故障进行了分类，并根据分类介绍了不同类别的故障处理思路。
此外，文中也介绍了电控系统类故障在处理时存在的问题及解决办法，希望有助于提高读者的故障处理思路。
关键词：电控系统故障归类诊断目录一、电控类故障基本归类........................................................................................... 错误！未定义书签。
二、电控类故障的诊断方法 (4)1、准备工作 (4)2、诊断思路 (5)三、电控类故障处理存在的问题 (6)四、结束语 (6)附图 (7)参考文献 (8)金风S48/750kW风力发电机组电控类故障的诊断方法引言：自从我入职以来，先后接受了公司入职培训、辉腾锡勒和吉林白城等现场培训。
在现场培训期间，我发现公司许多员工特别是新入职员工电工基础比较薄弱，对电控类故障有些迷惑，甚至有时会有“老虎吃天无从下口”的感觉，针对此种现象，结合我近年风电场故障处理经验，写一点心得给大家分享。
一、电控类故障基本归类由于电控系统类故障的故障原理、保护对象等不尽相同，因此根据不同的标准可以分很多类，但在这里仅把金风S48/750kW风力发电机组的电控类故障根据其相似性归为以下五类：1．电网故障类该类故障主要包括电压、电流、频率功率等相关故障，例如：电压高、频率低、三相电流不平衡等故障。
2．传感器故障类该类故障主要包括风速仪、风向仪、转速传感器、压力传感器、PT100等相关故障，例如：风向仪损坏、叶轮过速、齿轮油温高、系统压力低等故障。
3．反馈故障类该类故障主要包括各类接触器、继电器、位置信号等相关动作故障，例如：发电机反馈丢失等故障。
750机组主要零部件常见问题及处理方法编制：校核：审核：批准：新疆金风科技股份有限公司目录一、齿轮箱常见问题及处理方法﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒1二、发电机常见问题及处理方法﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒3三、润滑系统常见问题及处理方法﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒6四、液压系统常见问题及处理方法﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒7五、高速闸常见问题及处理方法﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒8一、齿轮箱常见故障及处理方法附录1 齿轮箱质量问题反馈单该表样用于统计、记录齿轮箱各类故障以便于总结、分析1、客服、总装及相关人员在填写时，注意故障描述应包括故障部位、现象、数据；2、现场解决的故障，由现场人员反馈故障原因，处理措施，以便于分析、确定预防措施；3、返厂维修的齿轮箱，由驻厂人员记录反馈拆检、维修情况，以确定故障原因，制定预防措施，并要求厂方形成书面报告；4、重大故障返厂处理时，金风相关技术人员必须参加处理解决过程，分析原因，并协同厂方就故障分析、解决方案、预防措施形成书面报告。
二、电机常见问题及处理方法附录2 发电机质量问题反馈单三、润滑系统常见问题及处理方法日常维护检查1、检查电机以及其他电器接头是否松动及时紧固。
2、检查系统管路接头是否存在泄漏胶管是否有老化现象，如有渗漏调整并紧固管路接头或更换密封件，及时更换老化的液压软管。
3、检查电机-泵运转是否有异常噪音。
4、过滤器是否堵塞，如堵塞请更换。
5、检查压力继电器设置值是否正确以及当前压力值是否正常。
四、液压系统常见问题及处理方法日常维护检查1、检查接线盒、电机接线端子是否松动及时紧固。
2、检查液压油位。
及时加注液压油。
3、检查液压管路接头是否存在渗漏，液压胶管是否有老化现象。
调整紧固渗漏的管路接头及时更换老化的液压软管。
4、检查系统压力，叶尖回路压力是否正常，是否在要求范围内。
金风750KW风力发电机组液压站组成及建压超时故障浅析姓名:杨秋利专业:电气自动化单位：中电大丰风力发电有限公司目录摘要 (3)关键词 (3)正文 (4)引言 (4)一、液压技术的发展 (4)二、金风750风力发电机组液压系统原理图及主要功能描述 (4)三、液压系统工作原理 (9)四、建压超时故障形成原因分析及处理方法 (10)五、工作总结 (12)六、参考文献 (12)对金风750KW风力发电机组介绍液压组成、各器件作用、系统功能,动作原理及常见故障建压超时浅析。
目的为了对液压系统有一整体认识，在学习和维护风机液压系统时有一定的帮助。
关键词风力发电机组液压系统组成原理建压超时故障液压系统在750风力发电机组中参与了系统的高速闸起停机，偏航，叶尖的压力等方面！在整个风机系统中是保证风机正常发电的前提条件，它的正常运行直接关心到风机能否正常投入运行。
一、液压技术的发展液压技术自18世纪末英国制成世界上第一台水压机算起，以有二三百年历史了，但其真正的发展只是在第二次世界大战后的50余年。
战后液压技术迅速转向民用工业，在机床、工程机械、农业机械、汽车等行业中逐步推广。
20世纪60年代以来，随着原子能、空间技术、计算机技术的发展，液压家户得到了很大的发展，并渗透到各个工业领域中去。
当前液压技术正向高压、高速、大功率、高效、低噪声、经久耐用、高度集成化的方向发展。
同时，新型液压元件和液压系统的计算机辅助设计（CAD）、计算机辅助测试（CAT）、计算机直接控制（CDC）、机电一体化技术、计算机仿真和优化设计技术、可靠性技术，以及污染控制技术等方面也是当前液压传动及控制技术发展和研究的方向。
二、金风750风力发电机组液压系统原理图及主要功能描述液压系统原理图如下，在原理图上标注有各部件的规格、参数。
各部件名称及主要功能如下：（一）液压泵金风S48/750风机液压系统采用的液压泵是叶片泵，单向定量，其流量为Q=3.1L/min,功率为P=1.1KW,转速为n=1500 r /min 。
