7地下洞室解析

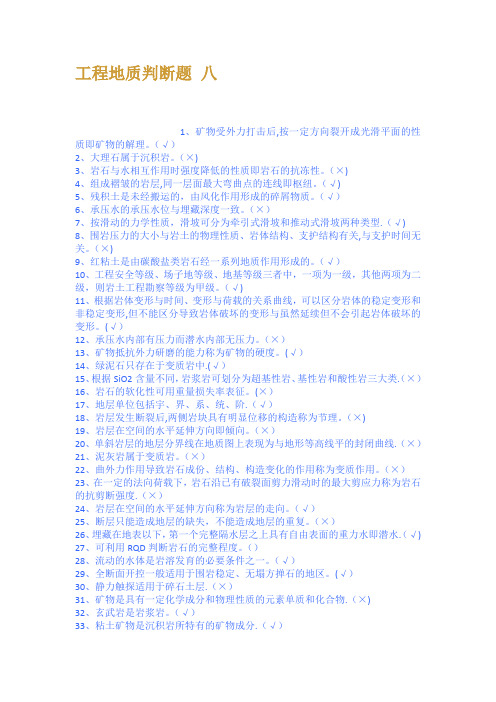

工程地质判断题八1、矿物受外力打击后,按一定方向裂开成光滑平面的性质即矿物的解理。

（√）2、大理石属于沉积岩。

（×)3、岩石与水相互作用时强度降低的性质即岩石的抗冻性。

（×)4、组成褶皱的岩层,同一层面最大弯曲点的连线即枢纽。

（√)5、残积土是未经搬运的，由风化作用形成的碎屑物质。

（√）6、承压水的承压水位与埋藏深度一致。

（×）7、按滑动的力学性质，滑坡可分为牵引式滑坡和推动式滑坡两种类型.（√)8、围岩压力的大小与岩土的物理性质、岩体结构、支护结构有关,与支护时间无关。

（×)9、红粘土是由碳酸盐类岩石经一系列地质作用形成的。

（√）10、工程安全等级、场子地等级、地基等级三者中，一项为一级，其他两项为二级，则岩土工程勘察等级为甲级。

（√)11、根据岩体变形与时间、变形与荷载的关系曲线，可以区分岩体的稳定变形和非稳定变形,但不能区分导致岩体破坏的变形与虽然延续但不会引起岩体破坏的变形。

(√）12、承压水内部有压力而潜水内部无压力。

（×）13、矿物抵抗外力研磨的能力称为矿物的硬度。

(√）14、绿泥石只存在于变质岩中.(√）15、根据SiO2含量不同，岩浆岩可划分为超基性岩、基性岩和酸性岩三大类.（×）16、岩石的软化性可用重量损失率表征。

(×）17、地层单位包括宇、界、系、统、阶.（√）18、岩层发生断裂后,两侧岩块具有明显位移的构造称为节理。

（×)19、岩层在空间的水平延伸方向即倾向。

（×）20、单斜岩层的地层分界线在地质图上表现为与地形等高线平的封闭曲线.（×）21、泥灰岩属于变质岩。

（×）22、曲外力作用导致岩石成份、结构、构造变化的作用称为变质作用。

（×）23、在一定的法向荷载下，岩石沿已有破裂面剪力滑动时的最大剪应力称为岩石的抗剪断强度.（×）24、岩层在空间的水平延伸方向称为岩层的走向。

土木工程师-专业案例（水利水电）-地下洞室工程地质[单选题]1.《水利水电工程地质勘察规范》（GB50487—2008）提出的围岩工程地质分类中，软质岩与硬质岩按饱和单轴抗压强度的划分标准（江南博哥）为()。

A.5MPaB.15MPaC.30MPaD.60MPa正确答案：C参考解析：《水利水电工程地质勘察规范》（GB50487—2008）规定，岩石强度评分表如表7-1所示。

由表可知，软质岩与硬质岩按饱和单轴抗压强度的划分标准为30MPa。

表7-1 岩石强度评分表[单选题]2.在一般情况下，洞轴线与褶皱轴______布置比______布置有利。

()A.平行；垂直B.垂直；平行C.平行；斜交D.斜交；平行正确答案：B参考解析：地质构造条件对洞室围岩稳定性有重要的影响。

洞室应选在岩体结构完整、地质构造简单的地段，尽量避开大的构造破碎带。

洞室轴线宜与构造线、岩层走向垂直或大角度相交。

[单选题]3.东北某电站引水洞平面图如图所示，拟从上游A点到下游B、C、D、E点选择一条线路作为电站的引水发电洞。

AB线方位位85°W，AC线方位N75°E，AD线方位N55°E，AE线方位N40°E。

经实测，本地区的地应力以水平应力为主，最大主应力方向为N40°E，岩石为中厚层灰岩，岩层走向为N30°W，断层岩脉产状均为陡倾角，试选择一条最理想的引水线路()。

图7-1A.ABB.ACC.ADD.AE正确答案：C参考解析：对AB、AC、AD、AE四条线进行比较。

AB线路较长，与最大主应力方向交角较大，约55°，与岩层交角约55°，线路通过两条断层、一条岩脉，岩石破碎，对洞线稳定不利，且出口条件一般。

AC、AD线路较短，长度相差不大，但AC线路穿过两条陡倾角断层，且与断层交角较小，近于平行，岩石可能破碎，对边墙稳定不利。

AC线路与最大主应力方向交角较大，约35°，与岩层交角约75°。

地下工程施工的洞室开挖与支护方法地下工程施工是一项复杂而又重要的工作，它关系到建筑物的稳定性和安全性。

其中，洞室的开挖与支护是地下工程施工中的重要环节。

在本文中，我们将探讨地下工程施工中洞室的开挖与支护方法，并分析其优缺点及适用范围。

一、开挖方法地下工程的洞室开挖方法多种多样，常见的有顺次开挖法、逆向开挖法和横向开挖法。

顺次开挖法是一种较为常用的开挖方法，其原理是从洞室的一端逐渐向另一端开挖。

这种方法的优点是施工逐步进行，避免了大面积挖掘对地下结构的影响。

然而，由于每次只开挖一小段，施工周期较长，需要耗费大量时间和人力物力。

逆向开挖法则是从洞室的一端开始挖掘，然后逐渐向另一端进行。

这种方法相对于顺次开挖法来说，施工周期较短，但对于洞室结构的影响较大，因为从一开始就要面对较大面积的开挖，所以施工需要更高的技术水平和施工经验。

横向开挖法适用于宽度较大的洞室，例如地下停车场。

它的原理是先将两侧的洞室开挖完成，然后再挖掘中间的部分。

这种方法的优点是施工相对简单，并且对洞室结构的影响较小。

然而，这种方法的缺点是施工周期较长，因为需要分开进行挖掘。

二、支护方法地下工程施工中，对洞室进行支护是必不可少的。

常见的洞室支护方法有预制壁板法、喷射混凝土支护法和预应力锚杆支护法。

预制壁板法是将预制的混凝土墙板安装在洞室的壁面，起到支撑和保护的作用。

这种方法的优点是施工快捷简便，而且对周围环境影响较小。

然而，由于预制壁板是根据地下结构进行制作的，所以在设计和加工过程中需要考虑结构的复杂性，增加了施工难度。

喷射混凝土支护法是将混凝土通过喷浆管喷射到洞室的壁面，形成一个坚固的支护层。

这种方法的优点是支护结构坚固耐用，并且可以适应各种地质条件。

然而，喷射混凝土支护法的施工需要高超的技术水平和严格的施工控制，否则会导致支护层质量不达标，影响工程的安全性。

预应力锚杆支护法是通过锚杆将洞室的壁面与周围土体连接起来，形成一个整体的支护体系。

**电站工程地下洞室开挖施工技术要求1、适用范围本施工技术要求适用于**电站引水隧洞、调压井、压力管道斜井及上、下平段及调压井永久交通洞等地下洞室的开挖施工。

2、引用标准（1）《水工建筑物地下开挖工程施工技术规范》DL/T5099-1999；（2）《水工隧洞设计规范》SL279-2002；（3）《爆破安全规程》GB6722-86；（4）《锚杆喷射砼支护技术规范》GB50086-2001；（5）《水电水利工程锚喷支护施工规范》DL/T 5181-2003；（6）《水利水电工程施工测量规范》SL52-93；（7）《水利水电基本建设工程单元工程质量等级评定标准（一）》（试行）SDJ249-88。

3、主要技术要求3.1 各地下洞室的断面参数表3.1各地下洞室的断面参数3.2贯通测量的容允误差1、施工单位应负责地下洞室贯通测量的技术设计和贯通测量。

2、贯通测量容允误差应满足表3-2的规定。

表3-2 贯通测量容允误差极限误差值注：（1）相向开挖长度包括支洞长度在内；（2）如果通过曲线隧洞贯通时，纵向误差应提高到横向误差要求执行。

（3）计算贯通误差时，可取表3-1中极限误差的一半作为面上的容许中误差，应按《DL/T5099-1999表5.0.2-2贯通中误差分配值的原则进行分配。

（4）对于上下两端相向开挖的竖井，其极限贯通误差不应大于±200 mm。

3.3 洞室开挖不应欠挖，应尽量减少超挖。

平均径向超挖值，平洞不大于20cm，斜井、竖井不大于25cm。

因地质原因产生的额外超挖值，由监理工程师会同设计单位根据地质条件与施工单位商定。

3.4 不同断面或衬砌型式之间应设置过渡段，有压隧洞过渡段的园锥角宜采用6°～15°，过渡段长度不应小于1.5倍洞径（或洞宽），并应满足设计要求。

隧洞开挖过程中应尽量满足上述要求，减少衬砌工作量。

3.5 隧洞（含施工支洞）进出口位置较低时，应按相应防洪标准（5年或10年重现期全年洪水）设置挡水建筑物，其型式应根据地形条件、工程规模等因素选择。

《理想国》第七卷——洞穴比喻读后感在我看了《理想国》第七卷后,我感触颇深。

在该卷中，柏拉图作了一个著名的比喻。

柏拉图作的设想如下：有一个洞穴式的地下牢房,一条长长的通道通向外面,有微弱的阳光从通道里照进来。

有一些囚徒从小就住在洞穴中,头颈和腿脚都被绑着,不能走动也不能转头,只能朝前看着洞穴后壁。

在他们背后的上方,远远燃烧着一个火炬。

在火炬和人的中间有一条隆起的道路,同时有一堵低墙。

在这堵墙的后面,向着火光的地方,又有些别的人。

他们手中拿着各色各样的假人或假兽,把它们高举过墙,让他们做出动作,这些人时而交谈,时而又不做声。

于是,这些囚徒只能看见投射在他们面前的墙壁上的影像。

他们将会把这些影像当作真实的东西,他们也会将回声当成影像所说的话。

此时,假如有一个囚徒被解除了桎梏,被迫突然站起来,可以转头环视,他现在就可以看见事物本身了；但他们却以为他现在看到的是非本质的梦幻,最初看见的影像才是真实的。

而假如有人把他从洞穴中带出来,走到阳光下面,他将会因为光线的刺激而觉得眼前金星乱蹦,以至什么也看不见。

他就会恨那个把他带到阳光之下的人,认为这人使他看不见真实事物,而且给他带来了痛苦。

“洞穴比喻”包含的隐喻是：洞穴场景描述了人的根本处境，“洞内”是现象世界或者可见世界，是不实在的；“洞外”是理念世界或者可知世界，是实在的。

“洞穴的囚徒”指人类自身，把影像看作是实在的，真假颠倒，人类有待于教育。

“挣脱束缚的囚徒”指受过教育的，追求真理的人。

“太阳”指的是“善的理念”，是一切的原因，是教育的目的。

囚徒们只能看到火光投射到他们对面洞壁上的阴影，并误以为那些阴影就是真实的事物。

假如皆可这些囚徒身上的桎梏，让他们转过身来，也许一时他们会失明，可是他们终究会发现真实的事物以至于真实的光，这时他们的生活就不会停留在洞穴中的囚徒那个层次了。

苏格拉底在这里用洞穴比喻可见世界，洞穴外的景象比喻可知世界。

二者一切的来源则是“光”——“善的理念”。

2022-2023年注册土木工程师（水利水电）《专业案例》预测试题（答案解析）全文为Word可编辑，若为PDF皆为盗版，请谨慎购买！第壹卷一.综合考点题库(共50题)1.碎(砾)石料质量要求，碎(砾)石料作为均质坝土料碾压后渗透系数应小于( )cm/s。

A.B.C.D.正确答案：B本题解析：2.工程地质测绘所用图件的精度和详细程度应与地质测绘比例尺相适应，图上宽度( )的地质现象应予测绘。

A.小于2mmB.大于2mmC.小于5mmD.大于5mm正确答案：B本题解析：工程地质测绘所用图件的精度和详细程度应与地质测绘比例尺相适应。

图上宽度大于2mm的地质现象应予测绘。

对具有特殊工程地质意义的地质现象，当在图上宽度不足2mm时，应扩大比例尺表示，并注示其实际数据。

3.由岩浆岩或巨厚层沉积岩组成的岩性相对单一的块状结构岩质边坡可能的主要变形破坏形式是( )。

A.顺层滑动B.局部坍塌C.以松弛张裂为主，局部出现崩塌D.以蠕滑弯曲为主，局部出现崩塌正确答案：C本题解析：由岩浆岩或巨厚层沉积岩组成的岩性相对单一的块状结构，边坡类型为块体结构边坡，边坡稳定条件好，易形成高陡边坡，失稳形态多沿某一结构面崩塌或复合结构面滑动。

主要破坏形式以松弛张裂为主，局部出现崩塌。

4.坝基岩体抗滑稳定的计算方法不包括( )。

A.边界元法B.极限平衡法C.有限单元法D.地质力学模型试验法正确答案：A本题解析：坝基岩体抗滑稳定计算的方法有极限平衡法、有限单元法和地质力学模型试验法。

由于极限平衡法计算简明方便，又具有一定的精确度，所以得到广泛的应用。

5.A.产生渗漏B.不产生渗漏C.结合其他资料判断D.说不清楚正确答案：A本题解析：由于两谷间无地下水分水岭，邻谷河水直接补给库内河水。

则建库后水库正常蓄水位大于邻谷水位，那么库水向邻谷渗漏。

6.A.2.3B.2.4C.2.45D.2.5正确答案：B本题解析：根据《水利水电工程天然建筑材料勘察规程》(SL251—2000)表A.5.1块石料质量要求确定。
